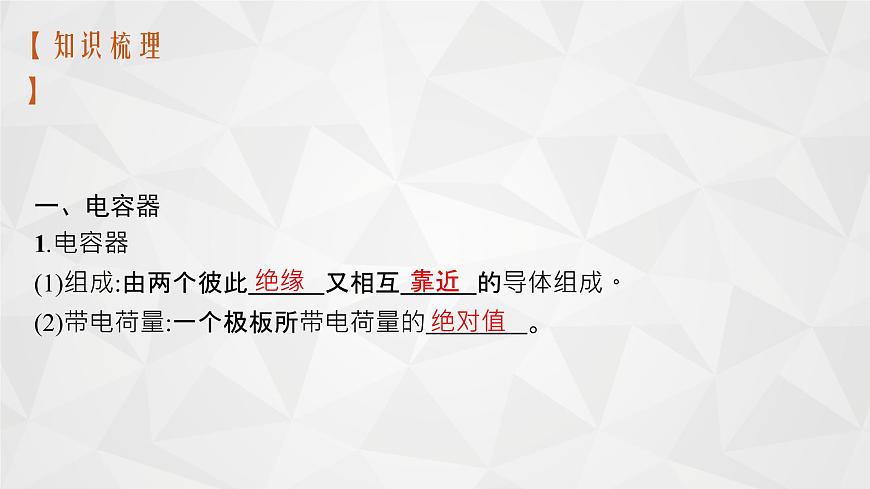

一、電容器1.電容器(1)組成:由兩個彼此　　　又相互　　　的導體組成。?(2)帶電荷量:一個極板所帶電荷量的　　　　。?

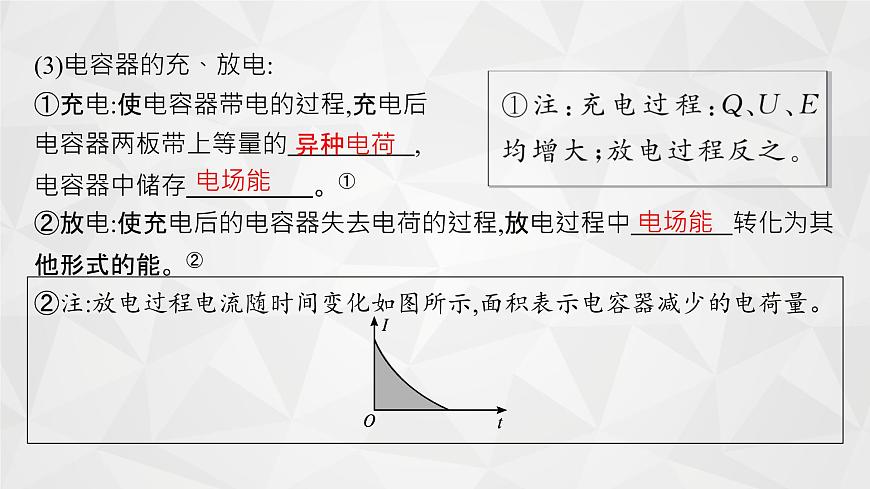

(3)電容器的充、放電:①充電:使電容器帶電的過程,充電后電容器兩板帶上等量的　　　　　,電容器中儲存　　　　　。①?②放電:使充電后的電容器失去電荷的過程,放電過程中　　　　轉化為其他形式的能。②?
②注:放電過程電流隨時間變化如圖所示,面積表示電容器減少的電荷量。

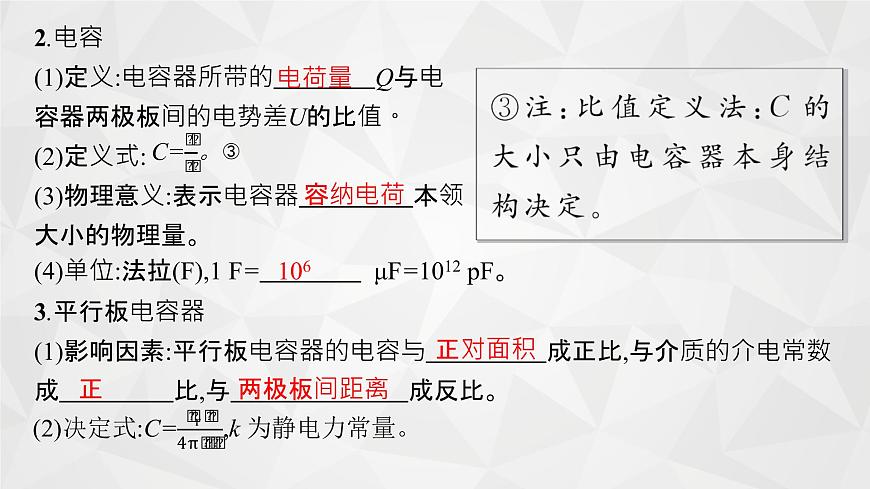

2.電容(1)定義:電容器所帶的　　　　Q與電容器兩極板間的電勢差U的比值。?(2)定義式: ③(3)物理意義:表示電容器　　 　　本領大小的物理量。?
(4)單位:法拉(F),1 F=　　　　 μF=1012 pF。?
3.平行板電容器(1)影響因素:平行板電容器的電容與　　 　　成正比,與介質的介電常數成　 　　　比,與　　 　　　　成反比。?

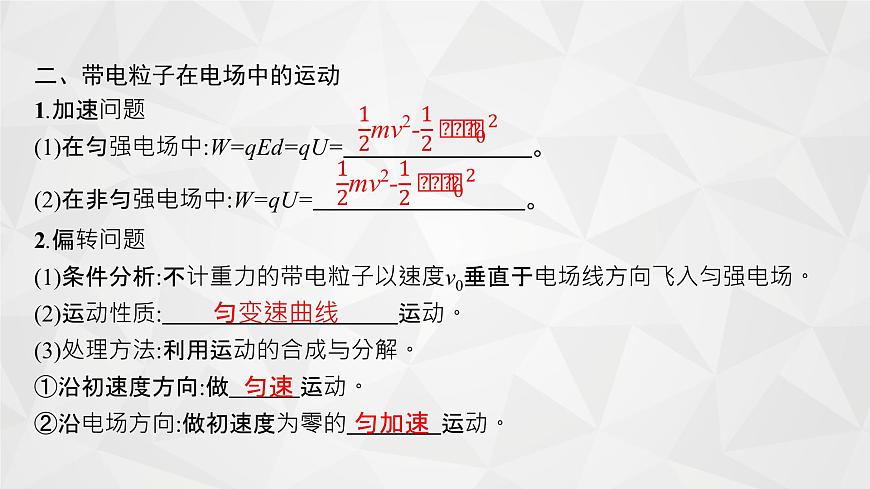

二、帶電粒子在電場中的運動1.加速問題(1)在勻強電場中:W=qEd=qU=　　　　　　　　。?(2)在非勻強電場中:W=qU=　　　　　　　　　。?2.偏轉問題(1)條件分析:不計重力的帶電粒子以速度v0垂直于電場線方向飛入勻強電場。(2)運動性質:　　　　　　　　　　運動。?(3)處理方法:利用運動的合成與分解。①沿初速度方向:做　　　運動。?②沿電場方向:做初速度為零的　　　　運動。?
④注:兩個有用的結論 (1)粒子飛出偏轉電場時“速度的反向延長線,通過垂直電場方向的位移的中點”。 (2)不同帶電粒子從同一電場加速再進入同一偏轉電場,所有粒子都從同一點射出,熒光屏上只有一個亮斑。
三、示波管1.示波管裝置示波管由　　　　、　　　　和　　　　組成,管內抽成真空。如圖所示。?
2.工作原理(1)如果在偏轉電極XX'和YY'之間都沒有加電壓,則電子槍射出的電子束沿直線運動,打在熒光屏　　　　,在那里產生一個亮斑。?(2)YY'上加的是待顯示的　　　　。XX'上是機器自身產生的鋸齒形電壓,叫作掃描電壓。若所加掃描電壓和信號電壓的周期相同,就可以在熒光屏上得到待測信號在一個周期內隨時間變化的穩定圖像。?
1.判斷下列說法的正誤。(1)電容器的電容與電容器所帶電荷量成正比。(　　)(2)放電后的電容器電荷量為零,電容也為零。(　　)(3)一個電容器的電荷量增加ΔQ=1.0×10-6 C時,兩板間電壓升高10 V,則電容器的電容C=1.0×10-7 F。(　　)(4)公式 可用來計算任何電容器的電容。(　　)(5)帶電粒子在勻強電場中一定做勻加速運動。(　　)(6)帶電粒子在電場中,只受電場力時,也可以做勻速圓周運動。(　　)(7)帶電粒子在電場中運動時重力一定可以忽略不計。(　　)(8)示波管屏幕上的亮線是由于電子束高速撞擊熒光屏而產生的。(　　)
2.(2020天津南開中學模擬)研究與平行板電容器電容有關因素的實驗裝置如圖所示,下列說法正確的是(　　)A.實驗前,只用帶電玻璃棒與電容器a板接觸,能使電容器帶電
B.實驗中,只將電容器b板向上平移,靜電計指針的張角變小C.實驗中,只在極板間插入有機玻璃板,靜電計指針的張角變大D.實驗中,只增加極板帶電荷量,靜電計指針的張角變大,表明電容增大
3.(2020浙江1月選考)如圖所示,電子以某一初速度沿兩塊平行板的中線方向射入偏轉電場中,已知極板長度l,間距d,電子質量m,電荷量e。若電子恰好從極板邊緣射出電場,由以上條件可以求出的是(　　)A.偏轉電壓B.偏轉的角度C.射出電場速度D.電場中運動的時間
4.(新教材人教版必修第三冊P51習題改編)如圖所示,兩平行金屬板相距為d,電勢差U未知,一個電子從O點沿垂直于極板的方向以速度v射出,最遠到達A點,然后返回。已知OA相距為h,電子質量為m,電子的電荷量為e,試計算兩金屬板間的電勢差U。
1.三先三后(1)先看常量,后看變量;(2)在變量中先看自變量,后看因變量;(3)先定性分析,再定量計算。2.平行板電容器的動態分析問題的兩種情況(1)平行板電容器充電后,保持電容器的兩極板與電池的兩極相連接:
(2)平行板電容器充電后,切斷與電池的連接:
1.(多選)(2020湖北荊州模擬)如圖所示,平行板電容器充電后與電源斷開,兩個極板為A、B,B板接地,A板帶電荷量+Q,板間電場有一固定點P,若將B板固定,A板下移一些,或?qū)板固定,B板上移一些,在這兩種情況中,下列說法正確的是(　　)A.A板下移時,P點的電場強度不變,P點電勢不變B.A板下移時,P點的電場強度不變,P點電勢升高C.B板上移時,P點的電場強度減小,P點電勢降低D.B板上移時,P點的電場強度不變,P點電勢降低
解析 因?yàn)殡娙萜鞒潆姾笈c電源斷開,所以電容器兩板所帶電荷量不變,正對面積不變,A板下移時,根據推論 可知,P點的電場強度不變;下極板接地,電勢恒為零,P點與下板的距離不變,根據公式U=Ed,P點與下板的電勢差不變,則P點的電勢不變,A正確,B錯誤;B板上移時,根據推論 可知,P點的電場強度不變;B板上移,P點與下極板間的距離減小,根據公式U=Ed,P點與下板的電勢差減小,而電容器間電場方向豎直向下,根據沿電場線方向電勢降低可知P點的電勢高于下板的電勢,下板的電勢為零,所以P點電勢降低,C錯誤,D正確。
2.(多選)(2021年1月河北省選擇性考試模擬演練)如圖,某電容器由兩水平放置的半圓形金屬板組成,板間為真空。兩金屬板分別與電源兩極相連,下極板固定,上極板可以繞過圓心且垂直于半圓面的軸轉動。起初兩極板邊緣對齊,然后上極板轉過10°,并使兩極板間距減小到原來的一半。假設變化前后均有一電子由靜止從上極板運動到下極板。忽略邊緣效應,則下列說法正確的是( 　)A.變化前后電容器電容之比為9∶17B.變化前后電容器所帶電荷量之比為16∶9C.變化前后電子到達下極板的速度之比為 ∶1D.變化前后電子運動到下極板所用時間之比為2∶1
3.(2018江蘇卷)如圖所示,水平金屬板A、B分別與電源兩極相連,帶電油滴處于靜止?fàn)顟B(tài).現將B板右端向下移動一小段距離,兩金屬板表面仍均為等勢面,則該油滴(　　)A.仍然保持靜止B.豎直向下運動C.向左下方運動D.向右下方運動
答案 D解析 本題考查帶電油滴在勻強電場中的運動及電場線與等勢面的知識.B板未移動時,油滴處于平衡狀態,故豎直方向:qE=mg,水平方向不受力.B板右端向下移動一小段距離,且兩金屬板表面仍均為等勢面,故此時電場線仍與等勢面垂直.此時電場強度E'= q2B.m1
