初中數學冀教版九年級下冊第32章 投影與視圖32.2 視圖課堂教學ppt課件

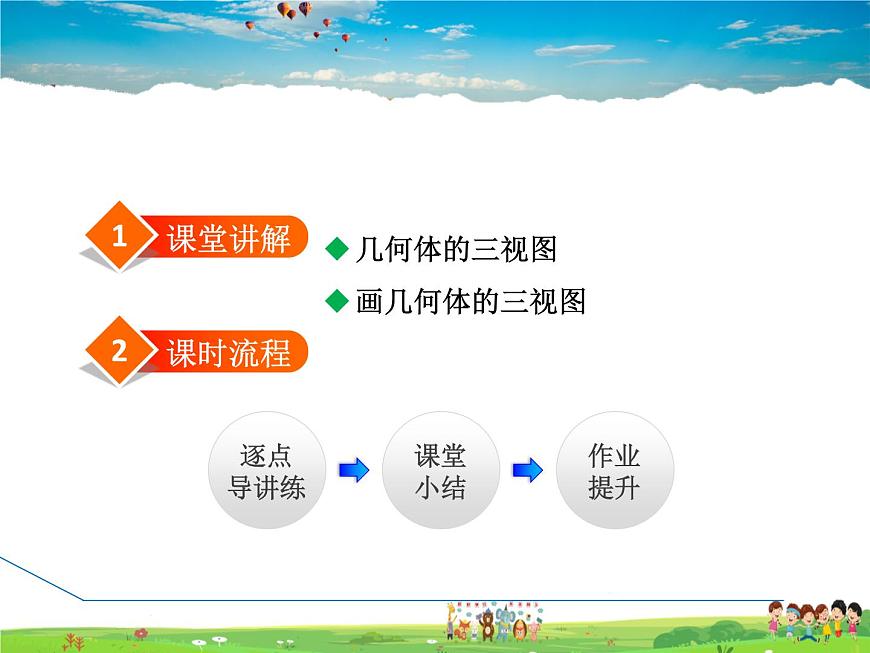

這是一份初中數學冀教版九年級下冊第32章 投影與視圖32.2 視圖課堂教學ppt課件，共34頁。PPT課件主要包含了課堂講解，課時流程，逐點導講練，課堂小結，作業提升，知識點，幾何體的三視圖，畫幾何體的三視圖，知識小結，易錯小結等內容，歡迎下載使用。
幾何體的三視圖 畫幾何體的三視圖
這首詩教會了我們怎樣觀察物體(橫看、側看、近看、身處其中看)，這類似于本節課所研究的內容——三視圖．

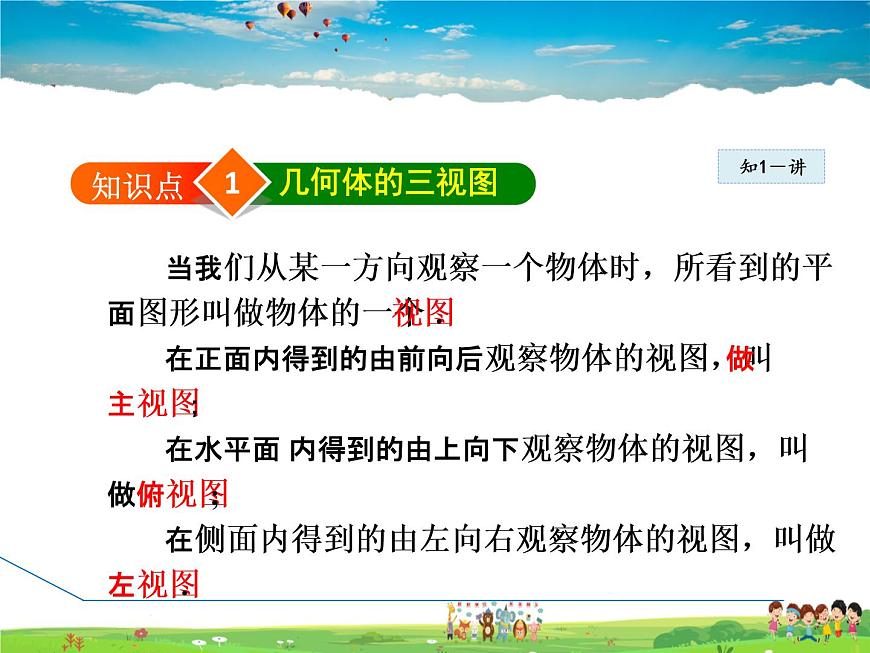

當我們從某一方向觀察一個物體時，所看到的平面圖形叫做物體的一個視圖. 在正面內得到的由前向后觀察物體的視圖，叫做主視圖； 在水平面 內得到的由上向下觀察物體的視圖，叫做俯視圖; 在側面內得到的由左向右觀察物體的視圖，叫做左視圖.

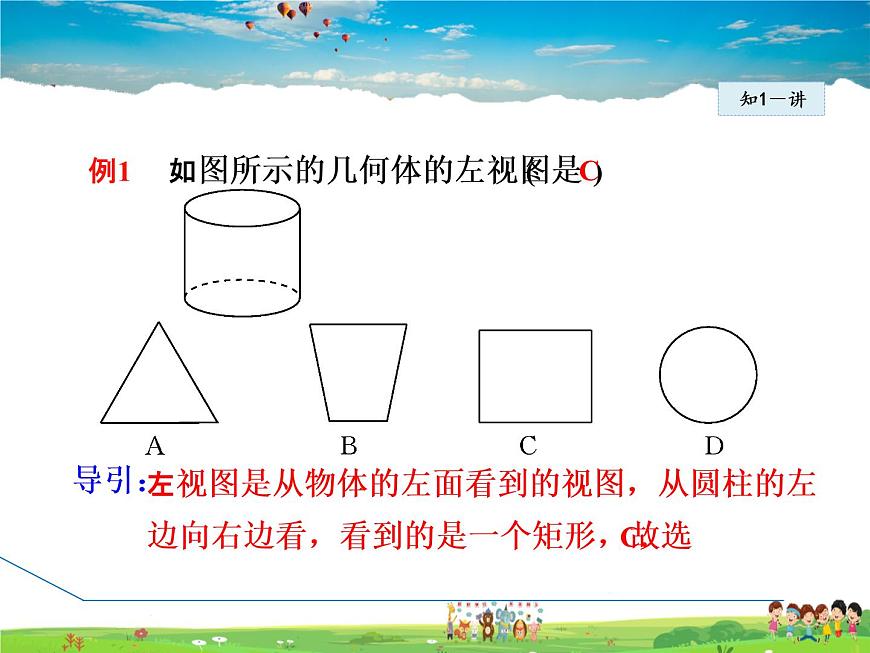

例1 如圖所示的幾何體的左視圖是(　　) 左視圖是從物體的左面看到的視圖，從圓柱的左 邊向右邊看，看到的是一個矩形，故選C.

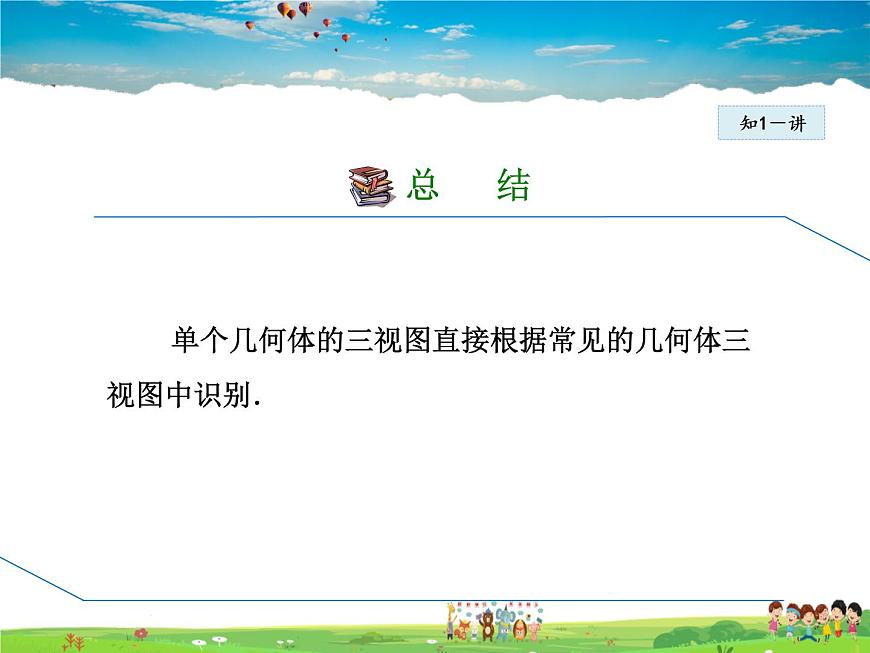

單個幾何體的三視圖直接根據常見的幾何體三視圖中識別．
下面(1)，(2)，(3)三幅圖中，哪幅圖是領獎臺的主視圖?
解：(2)是領獎臺的主視圖．
【中考·海南】如圖是由四個相同的小正方體組成的幾何體，則它的主視圖為(　　)
【中考·貴港】如圖是一個空心圓柱體，它的左視圖是(　　)
【中考·吉林】如圖是一個正六棱柱的茶葉盒，其俯視圖為(　　)
【中考·菏澤】下列幾何體是由4個相同的小正方體搭成的，其中左視圖與俯視圖相同的是(　　)
(中考·攀枝花)如圖所示的幾何體為圓臺，其俯視圖正確的是(　　)
【中考·咸寧】下面幾個幾何體中，其主視圖不是中心對稱圖形的是(　　)
【中考·雅安】將如圖所示的圖形繞AB邊所在直線旋轉一周，所得幾何體的俯視圖為(　　)
如圖，將三個投影面展開在一個平 面內，得到這一物體的一張三視圖(由主視圖、俯視圖和左視圖組成).三視圖中的各視圖，分別從不 同方面表示物體的形狀，三者合起來能夠較全面地 反映物體的形狀.
長對正,主視俯視長相等且對正
高平齊,俯視左視寬相等且對應
寬相等.主視左視高相等且平齊
例2 畫出如圖所示圓柱的主視圖、俯視圖和左視圖.
如圖，圓柱的主視圖是一個長方形，長方形的長和寬分別等于圓柱的高和圓柱底面圓的直徑；它的俯視圖是一個圓，圓的直徑等于圓柱底面圓的直徑；它的左視圖也是一個長方形，長 方形的長和寬分別等于圓柱的高和圓柱底面圓的直徑.
不論是畫單個幾何體的三視圖還是組合幾何體的三視圖，都必須注意兩點：一是遵循“長對正，高平齊，寬相等”的原則；二是看得見的輪廓線畫成實線，看不見的輪廓線畫成虛線．
按要求畫出下列幾何體的視圖.
如圖，由5個相同小正方體構成的組合體的俯視圖為__________.
如圖，畫出底面為正五邊形的無棱柱的主視圖、俯視圖和左視圖.
如圖，畫出這個組合體(下部是正方體，上部是球，球的直徑等于正 方體的棱長)的主視圖、俯視圖和左視圖.
下面關于正六棱柱的視圖(主視圖、左視圖、俯視圖)中，畫法錯誤的是(　　)
如圖，添線補全各物體的三視圖．
解：(1)主視圖正確，左視圖、 俯視圖如圖①所示． (2)主視圖正確，左視圖、 俯視圖如圖②所示．
畫出如圖所示立體圖形的三視圖．(相當于在桌面的中間靠后放著一個盒子)
1. 三視圖是指主視圖、左視圖與俯視圖．2. 畫物體三視圖的具體步驟為： (1)確定主視圖的位置，畫出主視圖； (2)在主視圖的正下方畫出俯視圖，注意與主視圖“長 對正”； (3)在主視圖的正右方畫出左視圖，注意與主視圖“高 平齊”與俯視圖“寬相等”．
如圖是一個由3個相同的正方體組成的立體圖形，它的三視圖是(　　)
易錯點：畫圖時忽視被遮擋部分的輪廓線.
