2015-2016學年上海市位育中學高二（上）期末物理試卷

這是一份2015-2016學年上海市位育中學高二（上）期末物理試卷，共19頁。
?2015-2016學年上海市位育中學高二（上）期末物理試卷
一．選擇題（本題共8小題，每小題3分，共24分，每小題的四個選項中只有一個正確）
1．（3分）氣體內能是所有氣體分子熱運動動能和勢能的總和，其大小與氣體的狀態有關，分子熱運動的平均動能與分子間勢能分別取決于氣體的（　?。?br /> A．溫度和體積 B．體積和壓強 C．溫度和壓強 D．壓強和溫度
2．（3分）給旱區送水的消防車停于水平面，在緩緩放水的過程中，若車胎不漏氣，胎內氣體溫度不變，不計分子勢能，則胎內氣體（　?。?br /> A．從外界吸熱 B．對外界做負功
C．分子平均動能減少 D．內能增加
3．（3分）能量轉化和守恒定律是自然界的基本規律之一，下列過程中屬于機械能轉化為電能的是（　?。?br /> A．光電池放電 B．給蓄電池充電
C．風力發電 D．電動機運轉
4．（3分）在建立磁場和磁感線的概念時，先引入電場和電場線，這種處理物理問題的方法都屬于（　?。?br /> A．控制變量的方法 B．觀察、實驗的方法
C．等效替代的方法 D．類比的方法
5．（3分）如圖所示，A、B是點電荷負Q形成的電場中的兩點（rA＜rB）．若先后把帶電量很小，不會影響Q形成電場的正點電荷q1、q2（q1＞q2）分別放到A點和B點，q1、q2在A點受到的電場力分別為FA1、FA2，在B點受到的電場力分別為FB1、FB2．則下列關于點電荷所受電場力F和帶電量q的比值的大小的比較中，正確的說法是（　　）

A．FA1q1＜FB1q1，F(xiàn)A1q1＜FA2q2
B．FA1q1＜FB1q1，F(xiàn)A1q1=FA2q2
C．FA1q1＞FB1q1，F(xiàn)A1q1=FA2q2
D．FA1q1＞FB1q1，F(xiàn)A1q1＞FA2q2
6．（3分）奧斯特實驗說明了（　　）
A．磁場的存在 B．磁場具有方向性
C．通電導線周圍有磁場 D．磁體間有相互作用
7．（3分）如圖所示的各電場中，A、B兩點場強相同的是（　?。?br /> A． B．
C． D．
8．（3分）一只普通白熾燈，不通電時燈絲的電阻為R1；正常發光時燈絲的電阻為R2．比較R1和R2的大小，應是（　?。?br /> A．R1＞R2 B．R1＜R2
C．R1＝R2 D．條件不足，無法判斷
二．選擇題（本題共6小題，每小題4分，共24分，每小題的四個選項中只有一個正確）
9．（4分）如圖所示為用“與”門構成的簡易報警器的示意電路。當報警器發出警報聲時，電鍵S1、S2處于的狀態為（　?。?br />
A．S1、S2都斷開 B．S1、S2都閉合
C．S1斷開，S2閉合 D．S1閉合，S2斷開
10．（4分）如圖所示，一條形磁鐵放在水平桌面上，在其左上方固定一根與磁鐵垂直的長直導線，當導線中通一圖示方向的電流時（　?。?br />
A．磁鐵對桌面的壓力減小，且受到向左的摩擦力作用
B．磁鐵對桌面的壓力減小，且受到向右的摩擦力作用
C．磁鐵對桌面的壓力增大，且受到向左的摩擦力作用
D．磁鐵對桌面的壓力增大，且受到向左的摩擦力作用

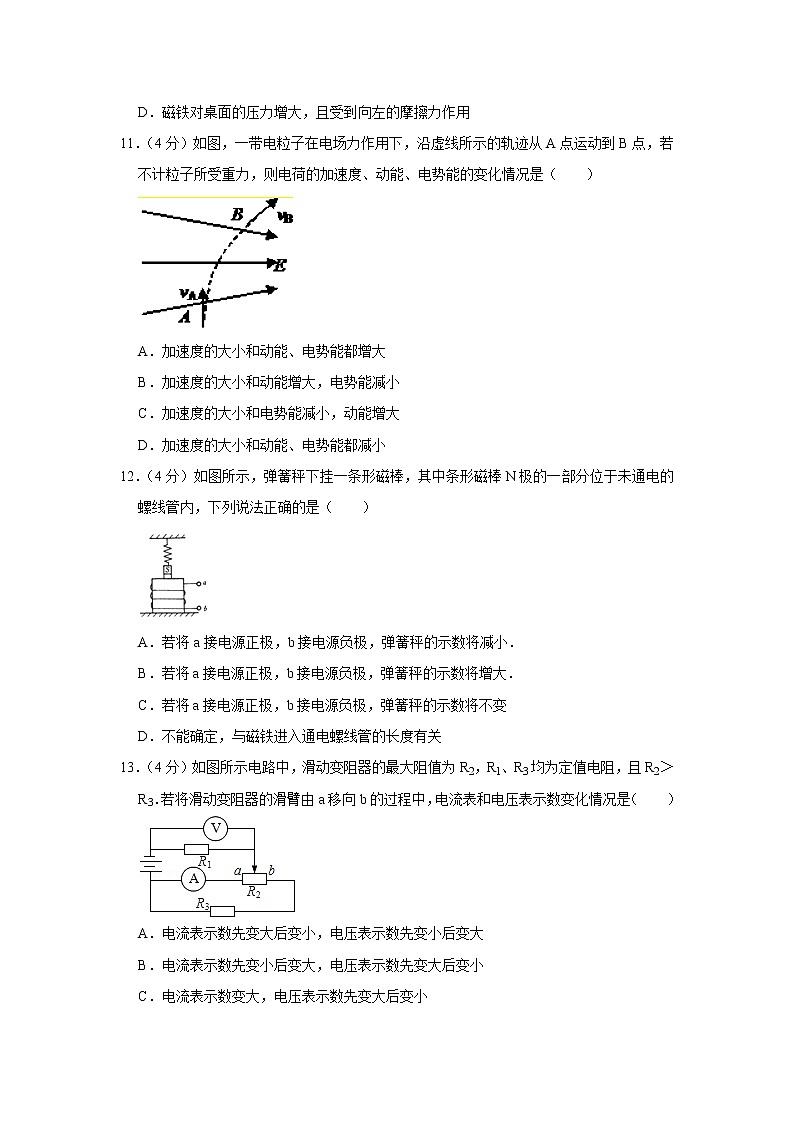

11．（4分）如圖，一帶電粒子在電場力作用下，沿虛線所示的軌跡從A點運動到B點，若不計粒子所受重力，則電荷的加速度、動能、電勢能的變化情況是（　　）

A．加速度的大小和動能、電勢能都增大
B．加速度的大小和動能增大，電勢能減小
C．加速度的大小和電勢能減小，動能增大
D．加速度的大小和動能、電勢能都減小
12．（4分）如圖所示，彈簧秤下掛一條形磁棒，其中條形磁棒N極的一部分位于未通電的螺線管內，下列說法正確的是（　?。?br />
A．若將a接電源正極，b接電源負極，彈簧秤的示數將減?。?
B．若將a接電源正極，b接電源負極，彈簧秤的示數將增大．
C．若將a接電源正極，b接電源負極，彈簧秤的示數將不變
D．不能確定，與磁鐵進入通電螺線管的長度有關
13．（4分）如圖所示電路中，滑動變阻器的最大阻值為R2，R1、R3均為定值電阻，且R2＞R3．若將滑動變阻器的滑臂由a移向b的過程中，電流表和電壓表示數變化情況是（　?。?br />
A．電流表示數先變大后變小，電壓表示數先變小后變大
B．電流表示數先變小后變大，電壓表示數先變大后變小
C．電流表示數變大，電壓表示數先變大后變小
D．電流表示數變小，電壓表示數先變小后變大
14．（4分）在如圖所示電路中，開始時電鍵K1、K2均閉合，現先斷開電鍵K1，則電壓表與電流表的示數均發生變化，設它們的示數變化量之比為M1=△U1△I1，再斷開電鍵K2，兩電表的示數變化量之比為M2=△U2△I2，若已知R2＜R3，則比較M1與M2的絕對值大小應有（　　）

A．M1＞M2 B．M1＝M2 C．M1＜M2 D．無法確定
三．填空題（本題共有5小題，每小題4分，共20分．把答案寫在題中橫線上的空白處，不要求寫出演算過程）
15．（4分）基本電荷e＝　 　C.1eV＝　 　J，兩條平行長直導線中通以相同方向的電流時，它們之間的相互作用為互相　 ?。煌ㄒ韵喾捶较虻碾娏鲿r，則相互　 ?。?br /> 16．（4分）一根電阻絲，通過2C電荷量所消耗的電能是8J，若在相同的時間內通過4C的電荷量，該電阻絲上所加電壓和消耗的電能分別是　 ?。?br /> 17．（4分）如圖所示，場強為E的勻強電場中有A、B、C三點，三點組成一個等邊三角形，邊長為0.1m，底邊AC和電場線的方向平行?，F(xiàn)把電量為2×10﹣8C的負電荷從A點移到B點，克服電場力做功4×10﹣5J，則E的大小為　 　N/C，若A點的電勢為零，則C點電勢為　 　V。

18．（4分）如圖表示通過燈泡L的電流I和加在它兩端電壓U之間關系的圖象．現用該燈泡L和R＝9Ω的電阻串聯后，接在電動勢為6V、內阻為10Ω的電池兩端，那么通過燈泡L的電流強度為　 　A，此時，燈泡的電阻R為　 　Ω．

19．（4分）如圖（1）所示的電路中，R1為定值電阻，R2為滑動變阻器．閉合電鍵S后，調節滑動變阻器，將滑動變阻器的滑片從a滑向b的過程中，兩電壓表的示數隨電路中電流變化的完整過程圖線如圖（2）所示．則滑動變阻器的最大阻值為　 　Ω，滑動變阻器消耗的最大功率為　 　W．

四、綜合應用題
20．（2分）在圖中，根據其中電場線的分布，在○中標出電荷的正、負（用符號“+”、“﹣”表示），標出放置在圖中P點的負電荷所受的電場力F．

21．（3分）畫出圖中通電螺線管內小磁針N極受到的磁場力方向和通電直導線A受到的安培力的方向；在兩側括號內標出通電螺線管的N、S極．

22．（1分）如圖所示為門電路的輸入端A、B的輸入波形圖，請畫出該門電路的輸出端Z的輸出信號的波形圖．

23．（4分）如圖（甲）所示，某同學用DIS實驗測量一節干電池的電動勢和內阻，為保護電源在電路中串聯了一個阻值為R0＝2Ω的定值電阻．
（1）在（甲）圖中的P 處應接　 　傳感器，Q 處應接　 　傳感器．（選填“電流”或“電壓”）
（2）某同學根據計算機生成如圖（乙）所示的U﹣I圖線，由圖線可知，這節干電池的電動勢約為　 　，內阻約為　 ?。?br />
24．（5分）用歐姆表測電阻時，如發現指針偏轉角度太小，為了使讀數的精度提高，應使選擇開關撥到較　 ?。ㄟx填“大”或“小”）的倍率擋，重新測量前要進行　 ?。鐖D所示為使用多用表進行測量時，指針在刻度盤上停留的位置，若選擇旋鈕：
在“×100Ω”位置，則所測量電阻的阻值為　 　kΩ；
在“2.5V”位置，則所測量電壓的值為　 　V；
在“10mA”位置，則所測量電流的值為　 　mA．

四．計算題（本題共有2小題）
25．（8分）如圖所示的電路中，R1＝R3＝10Ω，當電鍵K閉合時，電壓表和電流表的示數分別是6V和0.2A，當電鍵K斷開時，電壓表的示數變?yōu)?.4V，求：
（1）在電鍵K閉合時，R1消耗的電功率；
（2）電阻R2的阻值；
（3）電源的電動勢和內阻．

26．（9分）固定不動的正點電荷A，帶電量為Q＝1.0×10﹣6C，點電荷B從距A無窮遠的電勢為零處移到距A為1cm、電勢為2000V的P點，電場力做了負功1.8×10﹣3J．如果把B電荷從P點由靜止釋放，釋放瞬間加速度大小為9×109m/s2，求：
（1）B電荷帶的電量q；
（2）B電荷的質量m；
（3）B電荷能達到的最大速度Vm．

2015-2016學年上海市位育中學高二（上）期末物理試卷
參考答案與試題解析
一．選擇題（本題共8小題，每小題3分，共24分，每小題的四個選項中只有一個正確）
1．【分析】溫度是分子平均動能的標志，所以氣體分子的動能宏觀上取決于溫度；分子勢能是由于分子間引力和分子間距離共同決定，宏觀上取決于氣體的體積．
【解答】解：由于溫度是分子平均動能的標志，所以氣體分子的動能宏觀上取決于溫度；
分子勢能是由于分子間引力和分子間距離共同決定，宏觀上取決于氣體的體積。
故選：A。
【點評】這是一道考查分子勢能和分子平均動能的基礎題，
關鍵是弄清分子熱運動與溫度的關系以及分子間距離與氣體體積的關系．
2．【分析】在緩緩放水的過程中，胎內氣體壓強減小，溫度不變，即氣體發生了等溫變化過程，由理想氣體狀態方程可知，氣體體積變大，對外做功，根據能量守恒定律可以知道與外界的熱量交換情況．
【解答】解：B、胎內氣體經歷了一個溫度不變，壓強減小，由理想氣體狀態方程可知，氣體體積變大，故氣體對外界做正功，B錯誤；
C、溫度是分子平均動能的標志，由于氣體的溫度不變，故分子平均動能不變，C錯誤；
D、不計分子勢能，分子平均動能不變，故氣體內能不變，D錯誤；
A、胎內氣體內能不變，又對外做正功，根據能量守恒定律，氣體從外界吸收熱量，故A正確；
故選：A。
【點評】本題中氣體經歷了等溫過程，根據理想氣體狀態方程判斷各狀態參量的變化，再結合能量守恒定律求解．
3．【分析】根據能量轉化的方向，和它們的要求，逐個分析即可．
【解答】解：A、光電池放電的過程中消耗電能，是電能向其他形式的能的轉化，不符合題意。故A錯誤；
B、給蓄電池充電的過程中蓄電池的化學能增加，是電能轉化為化學能。故B錯誤；
C、風力發電的過程中把風蘊藏的一部分機械能轉化為電能，符合題意，故C正確；
D、電動機運轉的過程中是電能向機械能轉化。故D錯誤。
故選：C。
【點評】該題考查能量的轉化與守恒，是對常見的能量轉化的方向的分析，把握轉化的方向是關鍵．
4．【分析】磁場和電場既看不見，又摸不到，法拉第首先引入“場”的概念來研究電和磁的現象，引入電場線和磁感線來描述電場和磁場，由此加深了人們對電場與磁場的理解．磁場和電場有很多的相似性．
【解答】解：磁場和電場既看不見，又摸不到，它們有很多的相似性。在建立磁場和磁感線的概念時，先引入電場和電場線，這種處理物理問題的方法都屬于類比的方法。
故選：D。
【點評】該題考查常見的物理方法，是常識性的知識點的內容，對于物理學的常見的物理方法等要加強記憶，多多積累．
5．【分析】真空點電荷產生的電場強度計算公式是E=kQr2，Q是產生電場的電荷的電量，r是電場中的某點到場源電荷Q的距離．放在電場中某點的電荷受到的電場力與其電荷量比值等于該點的電場強度．電場中同一點電場強度不變．
【解答】解：A、由題，q1、q2在A點受到的電場力分別為FA1、FA2，而A點的電場強度一定，根據場強的定義式E=Fq可知，F(xiàn)A1q1=FA2q2=EA．故A錯誤。
B、由點電荷的場強公式E=kQr2分析可知，A點的場強大于B點的場強，則有FA1q1＞FB1q1．故B錯誤。
C、由上分析可知，F(xiàn)A1q1＞FB1q1，F(xiàn)A1q1=FA2q2．故C正確。
D、電場強度反映本身的強弱與方向，與試探電荷無關，電場中同一點場強是一定的，則FA1q1=FA2q2．故D錯誤
故選：C。
【點評】本題考查場強兩個公式E=Fq和E=kQr2的應用，抓住場強的意義是關鍵，注意公式中電量的含義：q是試探電荷，Q是場源電荷．
6．【分析】解答本題需掌握奧斯特的電流的磁效應實驗的意義．
【解答】解：奧斯特將通電導線放于小磁針上方時發現小磁針發生了偏轉，說明了通電導線周圍存在著磁場。
故選：C。
【點評】奧斯特實驗雖然簡單，但卻是人類將電與磁聯系在一起的基礎．
7．【分析】電場強度是矢量，既有大小又有方向，只有當大小方向均相同時，場強才相同。
【解答】解：A、在負點電荷產生的電場中，同心球面上的點的場強大小相等。A、B兩點的場強大小相等，但方向不同，故A錯誤。
B、正點電荷產生的電場中，AB兩點場強的方向相同，大小不同，故B錯誤。
C、兩平行板間的電場是勻強電場，場強大小方向都相等，故C正確。
D、AB兩點處的電場線的疏密和切線方向都不同。即A、B兩點的場強大小和方向都不同，故D錯誤。
故選：C。
【點評】矢量要相同，只有大小和方向都相同才相同，相反當大小或方向之一變化時，矢量就變化。
8．【分析】解答本題的關鍵是分析白熾燈發光與不發光的區別，同時注意溫度升高時燈絲的電阻率增大．
【解答】解：燈絲的電阻率隨著溫度的升高而增大，白熾燈是通過發熱發光的，因此發光時溫度高于不發光溫度，故發光時電阻大，即有R1＜R2，故ACD錯誤，B正確。
故選：B。
【點評】本題比較簡單，直接考查了溫度對電阻率的影響，要注意物理知識在實際生活中的應用．
二．選擇題（本題共6小題，每小題4分，共24分，每小題的四個選項中只有一個正確）
9．【分析】根據題意圖示為與門電路，當輸入為11時，輸出為1，報警器發出警報聲。
【解答】解：A、S1、S2都斷開時，與門電路的輸入為01時，輸出為0，報警器不發出警報聲，故A錯誤
B、S1、S2都閉合時，與門電路的輸入為10時，輸出為0，報警器不發出警報聲，故B錯誤
C、S1斷開，S2閉合時，與門電路的輸入為00時，輸出為0，報警器不發出警報聲，故C錯誤
D、S1閉合，S2斷開時，與門電路的輸入為11時，輸出為1，報警器發出警報聲，故D正確
故選：D。
【點評】考查了與門電路的邏輯關系，會分析基本電路工作原理。
10．【分析】先判斷電流所在位置的磁場方向，然后根據左手定則判斷安培力方向；再根據牛頓第三定律得到磁體受力方向，最后對磁體受力分析，根據平衡條件判斷．
【解答】解：條形磁鐵外部磁場又N指向S，根據左手定則知，直導線所受的安培力的方向斜向右下方，根據牛頓第三定律知，條形磁鐵所受力的方向斜向做上方，可知條形磁鐵有向左的運動趨勢，所受的摩擦力方向向右，磁鐵對桌面的壓力減小。故B正確，A、C、D錯誤。
故選：B。
【點評】本題關鍵先對電流分析，得到其受力方向，再結合牛頓第三定律和平衡條件分析磁體的受力情況．
11．【分析】首先據粒子的運動軌跡，判斷帶電粒子的大體方向，再據場強方向的規定，判斷粒子的電性；電場線密的地方電場的強度大，電場線疏的地方電場的強度小，判斷場強和加速度；電場力做正功時，電勢能減小，電場力做負功時，電勢能增加
【解答】解：帶電粒子在電場中運動時，受到的電場力的方向指向運動軌跡的彎曲的內側，由此可知，此帶電的粒子受到的電場力的方向?yàn)檠刂妶鼍€向上，所以此粒子為正電荷，由電場線的分布可知，電場線在B點的時候較密，所以在B點的電場強，粒子在B點時受到的電場力大，即粒子的加速度增大，粒子帶正電，從A到B的過程中，電場力對粒子做正功，所以粒子的電勢能要減小，動能增加，故B正確，ACD錯誤。
故選：B。
【點評】本題就是考查學生基礎知識的掌握，加強基礎知識的學習，掌握住電場線的特點，即可解決本題；一定注意據軌跡判斷電場力的方向．
12．【分析】當螺線管通電時，線圈中將產生磁場，根據安培定則判斷磁場方向，分析螺線管與磁鐵之間存在引力還是斥力，來確定彈簧秤示數的變化．
【解答】解：ABC、當螺線管將a接電源正極，b接負極時，線圈中產生磁場，由安培定則判斷得知，螺線管內部磁場方向向上，上端相當于N極，對磁鐵產生向上的斥力，所以彈簧秤示數減小，故A正確；B錯誤，C錯誤；
D、當螺線管將a接電源負極，b接正極時，線圈中產生磁場，由安培定則判斷得知，螺線管內部磁場方向向下，上端相當于S，對磁鐵產生向下的引力，所以彈簧秤示數增大；結合前面的分析可知，與磁鐵進入通電螺線管的長度無關。故D錯誤；
故選：A。
【點評】本題考查安培定則的基本應用，基礎題．對于安培定則抓住兩點：一是何時用；二是怎樣用．
13．【分析】若將滑動變阻器的滑臂由a移向b的過程中，變阻器與電阻R3并聯的總電阻先增大后減小，根據閉合電路歐姆定律分析干路電流的變化，由歐姆定律分析電壓表讀數的變化．根據干路電流與通過R3電流的變化，分析電流表讀數的變化．
【解答】解：由題R2＞R3，設滑動變阻器的滑臂滑到c處時，Rac＝Rcb+R3，則
滑臂從a滑到c的過程中，變阻器與電阻R3并聯的總電阻增大，外電路總電阻增大，干路電流減小，由歐姆定律得知，電壓表示數變?。蛔冏杵髋c電阻R3并聯的電壓增大，而變阻器右部邊分與R3串聯減小，則通過R3的電流增大，干路電流減小，干路電流等于電流表的電流與通過R3的電流之和，所以電流表的示數變小；
滑臂從c滑到b的過程中，變阻器與電阻R3并聯的總電阻減小，外電路總電阻減小，干路電流增大，由歐姆定律得知，電壓表示數變大；變阻器與電阻R3并聯的電壓減小，而變阻器左邊部分的電阻增大，則通過電流表的電流變小。故電流表示數一直變小。
故選：D。
【點評】本題是電路的動態分析問題，關鍵是分析變阻器與R3并聯的總電阻如何變化，根據干路電流與支路電流的關系，分析電流表示數的變化．
14．【分析】根據閉合電路定律分析電壓表與電流表的示數變化量之比與電源內阻的關系，即可求解．
【解答】解：根據閉合電路歐姆定律得：U＝E﹣Ir，由數學知識得：電壓表與電流表的示數變化量大小之比為△U△I=r，當外電路結構變化時，電源的內阻r不變，則有M1＝M2。
故選：B。
【點評】本題是解題關鍵之處是根據閉合電路歐姆定律得到△U△I=r，也可以畫出電源的U﹣I圖象進行分析．
三．填空題（本題共有5小題，每小題4分，共20分．把答案寫在題中橫線上的空白處，不要求寫出演算過程）
15．【分析】基本電荷為1.6×10﹣19C，1ev為一個元電荷在1V的電壓下移動時，電場力所做的功；
通電導線的周圍有磁場，另一通電導體放在了這通電導線的磁場內，受到磁場的作用，根據左手定則就可以判斷出相互作用力．
【解答】解：基本電荷e＝1.6×10﹣19C；
那么1ev＝1.6×10﹣19×1＝1.6×10﹣19J；
圖中，研究右導線的受力情況：將左導線看成場源電流，根據安培定則可知，它在右導線處產生的磁場方向向外，由左手定則判斷可知，右導線所受的安培力方向向左；同理，將右導線看成場源電流，左導線受到的安培力向右，兩導線要靠攏，說明電流方向相同時，兩導線相互吸引；
同理可知：當通入電流方向相反時，兩導線遠離，兩導線相互排斥；
故答案為：1.6×10﹣19，1.6×10﹣19；吸引；排斥．

【點評】本題考查了基本電荷量的大小，及知道1eV相當于多少J的能量，同時掌握電流的磁場、磁場對電流的作用，只是要求靈活運用所學知識．
16．【分析】已知電荷量與電流做的功，由公式W＝UIt＝qU可以求出電壓；
已知電荷量間的關系，由電流的定義式可以求出電流間的關系，然后由歐姆定律可以求出電壓；最后由W＝qU可以求出功．
【解答】解：由W＝Uq可知；
U=82=4V；
當在相同的時間內通過電阻絲的電量是4C時，根據I=Qt可知，I′＝2I，
根據U＝IR可知，電阻不變，此時電阻絲兩端電壓：U′＝2U＝8V，
電阻絲在這段時間內消耗的電能：
W＝UQ＝8V×4C＝32J．
故答案為：8V；32J．
【點評】本題有一定難度，注意公式W＝UIt＝qU的應用，熟練應用歐姆定律即可正確解題．
17．【分析】在勻強電場中，移動電荷電場力做功公式W＝qEd，d是電場線方向兩點間的距離。根據電勢差與電場強度的關系即可求出C點的電勢。
【解答】解：電量為2×10﹣8C的負電荷從A點移到B點，由W＝qEd＝qEABcos60°得
E=WqABcos60°=4×10-52×10-8×0.1×0.5N/C＝4×104N/C
由于電場力做負功，該負電荷的電勢能增大，電勢降低，所以B點的電勢低于A點的電勢，電場線方向由A→C。
若A點的電勢為零，則C點電勢：φC＝UCA＝﹣Ed＝﹣4×104×0.1＝﹣4×103V
故答案為：4×104，﹣4×103
【點評】本題要掌握電場力做功公式W＝qEd，求場強時各量可不代符號進行計算。根據負電荷在電勢高處電勢能小，分析電勢能的變化。
18．【分析】作出電源的I﹣U圖象，電源I﹣U圖象與燈泡伏安特性曲線的交點坐標值是燈泡的實際電壓與實際電流，再歐姆定律求出燈泡的電阻．
【解答】解：作出電源的I﹣U圖象，如圖藍線所示，電源I﹣U圖象與燈泡伏安特性曲線的交點坐標值是燈泡的實際電壓與實際電流，則知通過燈泡L的電流強度為0.4A，電壓為2V，則燈泡的電阻 R=UI=20.4=5Ω
故答案為：0.4；5．

【點評】此題中電燈是非線性元件，本題的技巧是通過電源的I﹣U圖象，讀出對應的電流和電壓．
19．【分析】由圖可知兩電阻串聯，V1測R1兩端的電壓，V2測R2兩端的電壓；當滑片從a滑向b的過程中，滑動變阻器接入電阻增大，則可知總電阻變化，由閉合電路歐姆定律可知電路中電流的變化，則可知內電壓的變化及路端電壓的變化，同時也可得出R1兩端的電壓變化，判斷兩圖象所對應的電壓表的示數變化；
由圖可知當R2全部接入及只有R1接入時兩電表的示數，則由閉合電路的歐姆定律可得出電源的電動勢和內阻；
將電阻R1看成電源的內阻，當R2＝R1+r時，滑動變阻器消耗的功率最大．
【解答】解：當滑動變阻器的滑片從a滑向b的過程中，滑動變阻器接入電阻增大，則電路中總電阻增大，由閉合電路歐姆定律可知，電路中電流減小，R1兩端的電壓減小，R2兩端的電壓增大．
由上分析可知圖線1是電壓表V2的示數圖象，圖線2是電壓表V1的示數圖象
圖線1的斜率等于R1的阻值，所以R1=UI=40.5Ω＝8Ω
由U2＝E﹣I（R1+r）可圖線2的斜率大小等于電源的內阻與R1之和，則電源的內阻為 r=△U△I-R1=6-01.0-0.4-8＝10﹣8＝2（Ω）
當I＝0.4A時，U2＝6V，則E＝U2+I（R1+r）＝6+0.4×10＝10V
當滑動變阻器全部接入時，電路中電流為I＝0.4A，電壓表V1示數為U1＝3.2V，V2的示數為U2＝6V，
R2=U2I=60.4=15Ω
將電阻R1看成電源的內阻，當R2＝R1+r＝10Ω時，滑動變阻器消耗的功率最大．則滑動變阻器消耗的最大功率Pm=E24(R1+r)=1024×10W＝2.5W
故答案為：15Ω；2.5W

【點評】在求定值電阻的最大功率時，應是電流最大的時候；而求變值電阻的最大功率時，應根據電源的最大輸出功率求，必要時可將與電源串聯的定值電阻等效為內阻處理．
四、綜合應用題
20．【分析】電場線總是從正電荷出發，到負電荷終止；正電荷受到的電場力的方向與電場線的方向相同，負電荷受到的電場力的方向與電場的方向相反．
【解答】解：根據等量異種點電荷的電場線的分布圖確定：電場線的出發點：右側為正電荷．另一側為負電荷；如圖；
負電荷受到的電場力的方向與電場的方向相反，畫出電場力的方向如圖．
答：電荷與負電荷的受力方向如圖．
【點評】該題考查常見的電場的電場線分別特點，這是電場考查的重要內容要牢記．屬于基礎題目．
21．【分析】根據電源的正負極可以確定線圈中的電流方向，再結合線圈的繞向，可以安培定則可以確定螺線管的NS極，進而利用磁極間的作用規律可以確定小磁針的轉動方向．
【解答】解：根據電源的正負極，可以確定電流從螺線管的右端流入，左端流出，結合線圈的繞向，可以確定螺線管的左端為N極，右端為S極，如圖；
通電螺線管內部的磁場的方向向左，小磁針的N極將受到向左的磁場力的作用，如圖．
通電螺線管上方的磁場的方向從左向右，根據左手定則判斷出安培力的方向向下，如圖．
答：通電螺線管內小磁針N極受到的磁場力方向和通電直導線A受到的安培力的方向如圖所示：
【點評】安培定則共涉及三個方向：電流方向、磁場方向、線圈繞向，告訴其中的兩個方向可以確定其中的另一個方向．
22．【分析】與門的特點：當兩個輸入端都為高電勢時，輸出才為高電勢．
【解答】解：首先知道所接門電路為與門，當兩個輸入端都為高電勢時，輸出才為高電勢，其真值表為：
0，0，1；0，1，0；1，0，0；1，1，1．
故其輸出信號的波形圖為：

故答案為：如圖．
【點評】解決本題的關鍵掌握門電路的特點，與門的特點：事件的所有條件滿足，事件才能發生．
23．【分析】（1）明確測量原理，從而明確電流表和電壓表的位置；
（2）根據閉合電路歐姆定律列式，再由圖象進行分析即可明確電動勢和內電阻．
【解答】解：（1）測量電動勢和內電阻時需要路端電壓和干路電流；故P處接電流傳感器，Q處接電壓傳感器；
（2）由U＝E﹣Ir可知，圖象與縱坐標的交點表示電源的電動勢，圖象的斜率表示內阻，則可知E＝1.5V；
r=1.5-1.01.0=0.5Ω；
故答案為：（1）電流、電壓； （2）1.5V、0.5Ω
【點評】本題考查測量電動勢和內電阻的實驗原理以及數據的處理方法，要注意明確圖象法的應用，能將公式和圖象結合起來進行分析，從而利用數據規律求出電動勢和內電阻．
24．【分析】用歐姆表測電阻時，指針應指在刻度盤中央附近，指針偏轉角度太小，說明所選擋位太小，應換大擋，換擋后要重新進行歐姆調零；多用電表最上面的刻度盤是歐姆表刻度線，中間的刻度盤是電流與直流電壓刻度盤，最下面的刻度盤是交流電壓刻度盤；對電表讀數時，要先確定量程與其分度值，然后再讀數．
【解答】解：（1）指針偏轉角度太小，說明所選檔位的倍率太小，為了使讀數的精度提高，應使選擇開關撥到較大的倍率擋，重新測量前要進行歐姆調零．
（2）在“×100Ω”位置，由圖示歐姆表可知，所測量電阻的阻值為32×100Ω＝3200Ω＝3.2kΩ；
在“2.5V”位置，由圖示多用電表可知，其分度值是0.05V，所測量電壓的值為1.1V；
在“10mA”位置，由圖示多用電表可知其分度值為0.02mA，所測量電流的值為4.4mA．
故答案為：大，調零，3.2，1.1，4.4．
【點評】使用歐姆表測電阻時要選擇合適的檔位，指針要指在刻度盤中央刻度附近；對電表讀數時，要先確定其量程與分度值，然后再讀數，讀數時視線要與電表刻度線垂直．
四．計算題（本題共有2小題）
25．【分析】（1）根據歐姆定律求出通過R1的電流，根據P＝I2R求解功率；
（2）電鍵K閉合時，R2和R3并聯后與R1串聯接入電源，根據歐姆定律求出并聯部分電壓，再求出通過R2的電流，從而求出R2的阻值；
（3）電鍵K閉合和斷開時，應用閉合電路歐姆定律列式，聯立方程即可求解．
【解答】解：（1）電鍵K閉合時，R2和R3并聯后與R1串聯接入電源，
并聯部分的電壓U3＝I3R3＝0.2×10＝2V，
干路電流I1=U1R1=610=0.6A，
所以R1消耗的電功率P1=I12R1=0．62×10=3.6W
（2）通過R2的電流I2＝I1﹣I3＝0.6﹣0.2＝0.4A，
則R2=U3I2=20.4=5Ω
（3）電鍵K閉合時，根據閉合電路歐姆定律得：
E＝U1+U2+I1r＝8+0.6r
當電鍵K斷開時，干路電流I=UR1=4.410=0.44A，
根據閉合電路歐姆定律得：
E＝I（R1+R3）+Ir＝8.8+0.44r
解得：E＝11V，r＝5Ω
答：（1）在電鍵K閉合時，R1消耗的電功率為3.6W；
（2）電阻R2的阻值為5Ω；
（3）電源的電動勢為11V，內阻為5Ω．
【點評】本題關鍵是理清電路結構，然后根據閉合電路歐姆定律求解干路電流，再根據歐姆定律求解各個部分的電壓、電流和功率，不難．
26．【分析】（1）根據電場力做功正負，分析電場力與位移方向的關系，確定出B所受的電場力方向，即可判斷其電性，根據電場力做功公式W＝qU求解其電量．
（2）根據求得B電荷的電量，再依據庫侖定律F=kQqr2求解電荷B在P點處所受的電場力大小，最后根據牛頓第二定律，求解B電荷的質量．
（3）若在P處自由釋放電荷B，運動到無窮遠處時動能最大，根據動能定理求解最大動能．
【解答】解：（1）由題，點電荷B從距A無窮遠移到P處的過程中，電場力做負功，則知A、B是同種電荷，故B帶正電．
根據W＝qU∞P＝q（φ∞﹣φP）＝﹣qφP，得
q=-1.8×10-3-2000C＝9×10﹣7C
（2）根據庫侖定律得：電荷B在P點處所受的電場力大小F＝9×109×1×10-6×9×10-70.012N＝81N
根據牛頓第二定律，則有，B電荷的質量m=Fa=819×109=9×10﹣9kg；
（3）由于兩個電荷都帶正電，則在P處自由釋放電荷B，運動到無窮遠處時動能最大，根據動能定理得：
最大動能Ekm＝qUP∞＝﹣qU∞P＝﹣W＝1.8×10﹣3 J．
那么電荷能達到的最大速度vm=2Ekmm=2×1.8×10-39×10-9=632.5m/s；
答：（1）B電荷帶的電量9×10﹣7C；
（2）B電荷的質量9×10﹣9kg；
（3）B電荷能達到的最大速度632.5m/s．
【點評】本題中對于電場力做功與電荷變化的關系要掌握．電勢是描述電場本身性質的物理量，與試探電荷無關．運用動能定理時，要注意電場力做功的正負，只要掌握電場的基本知識，難度不大．
