2020-2021學年3.5 光的反射習題

這是一份2020-2021學年3.5 光的反射習題，共21頁。

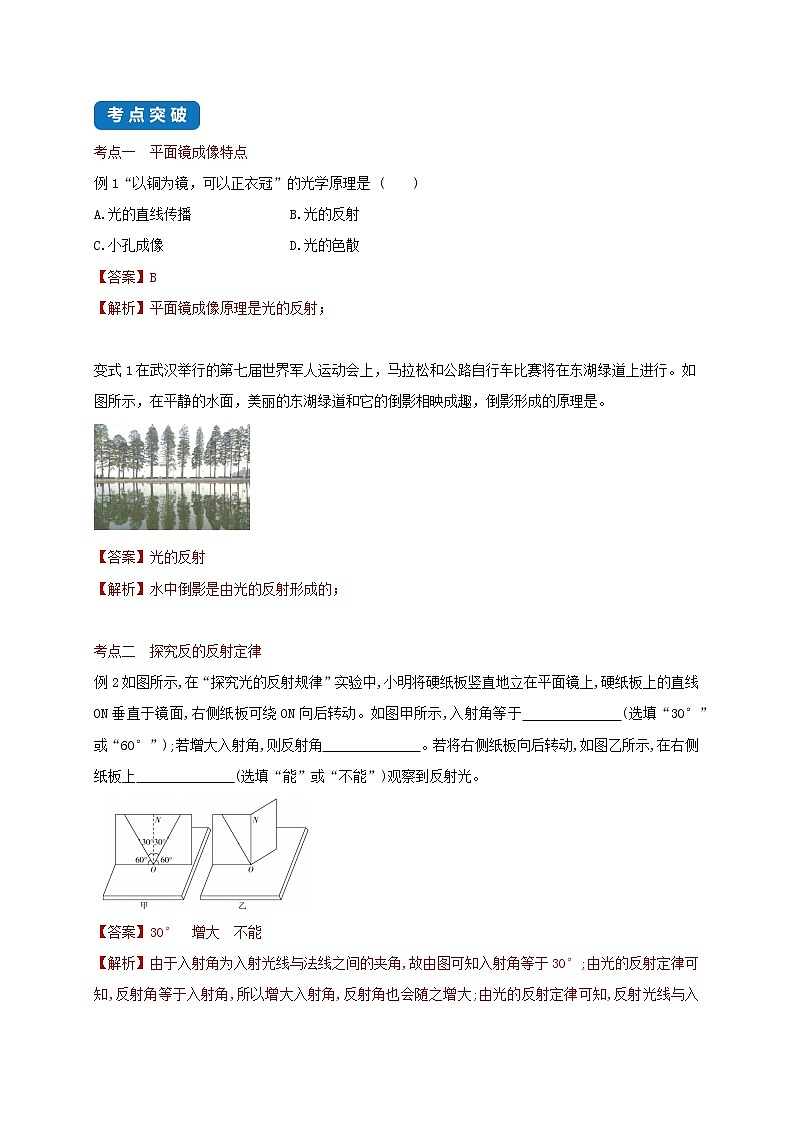

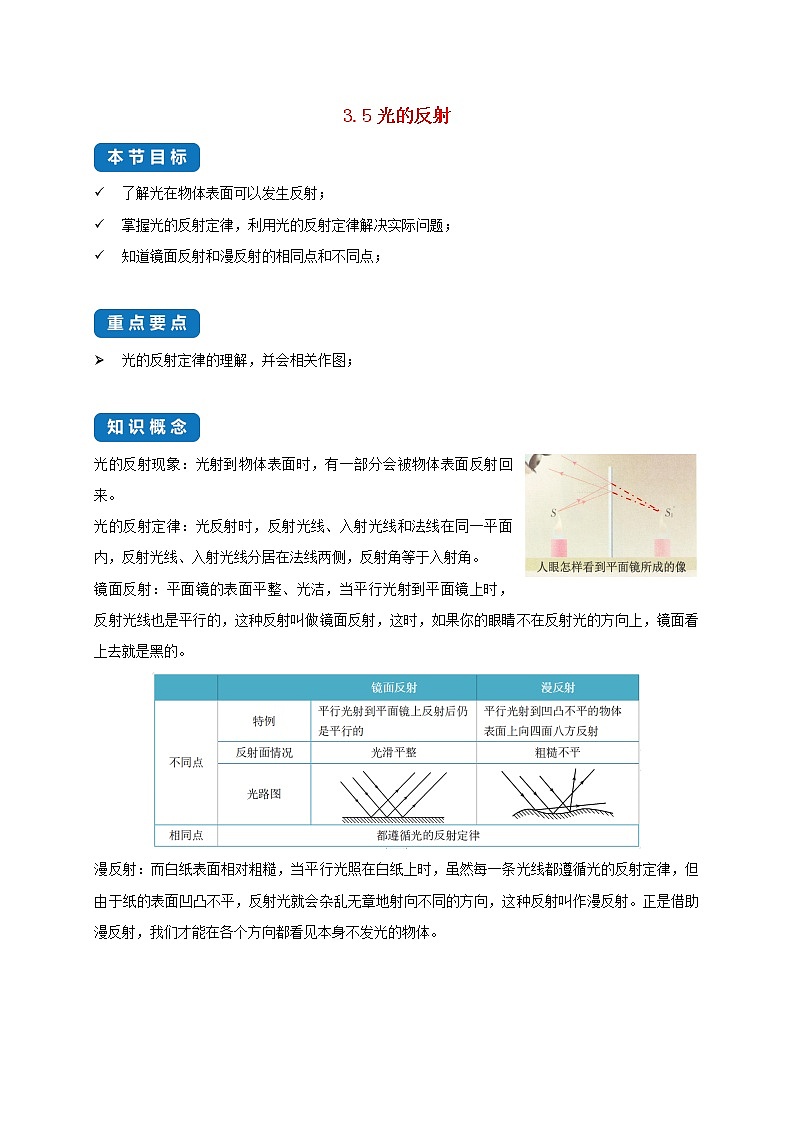

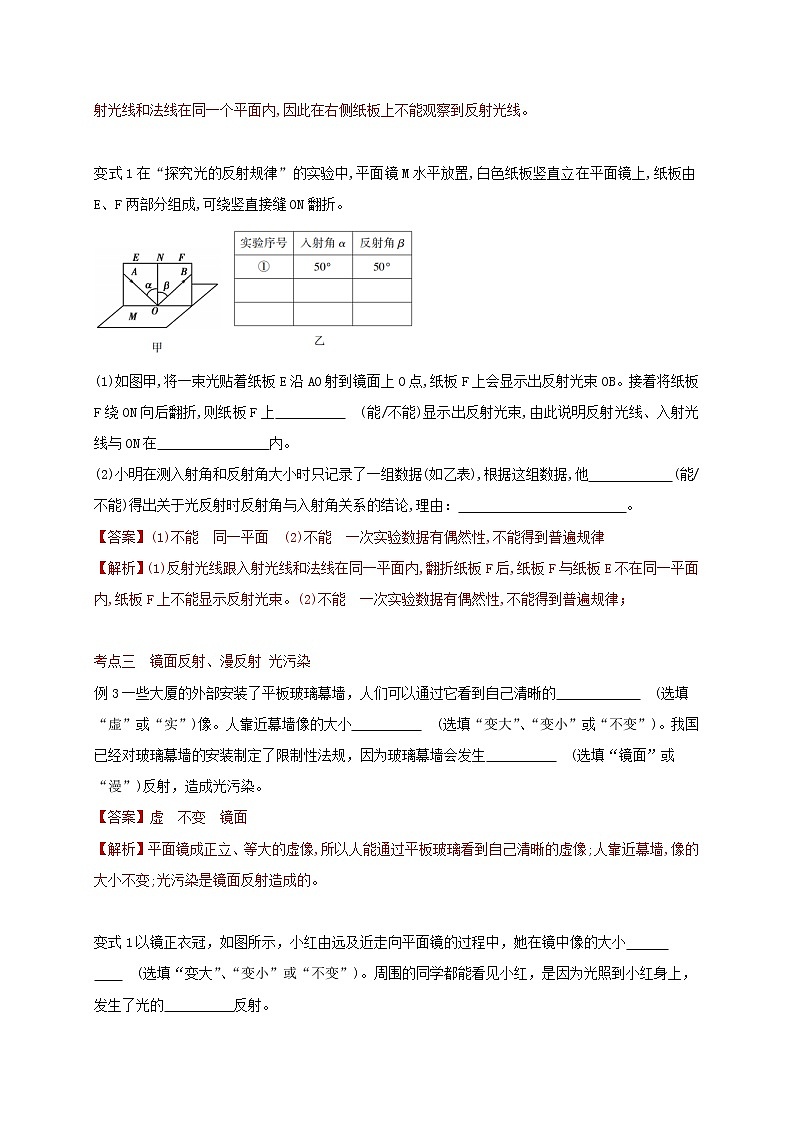

3.5光的反射?         了解光在物體表面可以發生反射；?         掌握光的反射定律，利用光的反射定律解決實際問題；?         知道鏡面反射和漫反射的相同點和不同點； ?         光的反射定律的理解，并會相關作圖； 光的反射現象：光射到物體表面時，有一部分會被物體表面反射回來。光的反射定律：光反射時，反射光線、入射光線和法線在同一平面內，反射光線、入射光線分居在法線兩側，反射角等于入射角。鏡面反射：平面鏡的表面平整、光潔，當平行光射到平面鏡上時，反射光線也是平行的，這種反射叫做鏡面反射，這時，如果你的眼睛不在反射光的方向上，鏡面看上去就是黑的。漫反射：而白紙表面相對粗糙，當平行光照在白紙上時，雖然每一條光線都遵循光的反射定律，但由于紙的表面凹凸不平，反射光就會雜亂無章地射向不同的方向，這種反射叫作漫反射。正是借助漫反射，我們才能在各個方向都看見本身不發光的物體。  考點一 平面鏡成像特點例1“以銅為鏡，可以正衣冠”的光學原理是 (　　)A.光的直線傳播     B.光的反射C.小孔成像     D.光的色散【答案】B【解析】平面鏡成像原理是光的反射； 變式1在武漢舉行的第七屆世界軍人運動會上，馬拉松和公路自行車比賽將在東湖綠道上進行。如圖所示，在平靜的水面，美麗的東湖綠道和它的倒影相映成趣，倒影形成的原理是。 【答案】光的反射【解析】水中倒影是由光的反射形成的； 考點二 探究反的反射定律例2如圖所示,在“探究光的反射規律”實驗中,小明將硬紙板豎直地立在平面鏡上,硬紙板上的直線ON垂直于鏡面,右側紙板可繞ON向后轉動。如圖甲所示,入射角等于　　　    (選填“30°”或“60°”);若增大入射角,則反射角　　　    。若將右側紙板向后轉動,如圖乙所示,在右側紙板上　　　    (選填“能”或“不能”)觀察到反射光。【答案】30°　增大　不能【解析】由于入射角為入射光線與法線之間的夾角,故由圖可知入射角等于30°;由光的反射定律可知,反射角等于入射角,所以增大入射角,反射角也會隨之增大;由光的反射定律可知,反射光線與入射光線和法線在同一個平面內,因此在右側紙板上不能觀察到反射光線。 變式1在“探究光的反射規律”的實驗中,平面鏡M水平放置,白色紙板豎直立在平面鏡上,紙板由E、F兩部分組成,可繞豎直接縫ON翻折。(1)如圖甲,將一束光貼著紙板E沿AO射到鏡面上O點,紙板F上會顯示出反射光束OB。接著將紙板F繞ON向后翻折,則紙板F上　　    (能/不能)顯示出反射光束,由此說明反射光線、入射光線與ON在　　　　    內。(2)小明在測入射角和反射角大小時只記錄了一組數據(如乙表),根據這組數據,他　　    (能/不能)得出關于光反射時反射角與入射角關系的結論,理由：　　　　　　　　    。【答案】(1)不能　同一平面　(2)不能　一次實驗數據有偶然性,不能得到普遍規律【解析】(1)反射光線跟入射光線和法線在同一平面內,翻折紙板F后,紙板F與紙板E不在同一平面內,紙板F上不能顯示反射光束。(2)不能　一次實驗數據有偶然性,不能得到普遍規律； 考點三 鏡面反射、漫反射 光污染例3一些大廈的外部安裝了平板玻璃幕墻，人們可以通過它看到自己清晰的　　　    (選填“虛”或“實”)像。人靠近幕墻像的大小　　　   (選填“變大”、“變小”或“不變”)。我國已經對玻璃幕墻的安裝制定了限制性法規，因為玻璃幕墻會發生　　　   (選填“鏡面”或“漫”)反射，造成光污染。【答案】虛　不變　鏡面【解析】平面鏡成正立、等大的虛像,所以人能通過平板玻璃看到自己清晰的虛像;人靠近幕墻,像的大小不變;光污染是鏡面反射造成的。 變式1以鏡正衣冠，如圖所示，小紅由遠及近走向平面鏡的過程中，她在鏡中像的大小　　　   (選填“變大”、“變小”或“不變”)。周圍的同學都能看見小紅，是因為光照到小紅身上，發生了光的　　　  反射。【答案】不變　漫【解析】光的反射定律：光反射時，反射光線、入射光線和法線在同一平面內，反射光線、入射光線分居在法線兩側，反射角等于入射角。借助漫反射，我們才能在各個方向都看見本身不發光的物體。 考點四 光的反射作圖題例4 按要求作圖(請保留作圖痕跡)。如圖所示，根據入射光線和反射光線，在圖中正確的位置作出平面鏡。【答案】見下圖【解析】由圖中幾何關系知,反射角和入射角之和為120°,又反射角等于入射角,先作出法線即反射光線和入射光線的角平分線,然后根據法線作出平面鏡的位置。 變式1如圖所示，在練功房里，小紅同學利用平面鏡來幫助矯正舞蹈姿勢。畫出她的腳上B點的光線經過平面鏡后進入人眼A點的光路圖。【答案】見下圖【解析】根據光的反射定律作圖，先作出B點的像B’，再連接B’A，注意作圖痕跡和細節。 一、單選題1．如圖所示，兩平面鏡A和B之間的夾角α為9°，自平面鏡B上的某點P射出一條與B鏡面成β角的光線，在β角由0°至180°范圍內（不包括0°）連續變化的過程中，發現當β取某角度時，光線經鏡面一次或多次反射后，恰好能返回到P點，則符合該要求的β的個數有（　　）A．1個 B．4個 C．6個 D．9個2．光學實驗課時，小葉用激光燈對著光滑的大理石地面照射，無意中發現對面粗糙的墻壁上會出現一個明亮的光斑，而光滑地面上的光斑很暗，對此現象解釋較合理的是（　?。?/span>A．地面吸收了所有的光 B．墻壁對光發生漫反射C．地面對光發生漫反射 D．墻壁對光發生鏡面反射3．如圖所示，容器底部有一探照燈S，它發出一束光線投射到木板MN上，在B點形成一個光斑，如向容器中注水，光斑B將移向（　?。?/span>A．B的下方 B．B的上方 C．B的左邊 D．B的右邊4．關于光現象，下列說法正確的是（　?。?/span>A．開鑿隧道時用激光束引導掘進機，利用了光的直線傳播B．驗鈔機利用紅外線辨別鈔票的真?zhèn)?/span>C．自行車的尾燈是靠光的折射來引起后方車輛司機注意的D．漫反射不遵守光的反射定律5．下列關于光現象的說法不正確的是（　?。?/span>A．利用太陽傘可以阻擋紫外線的照射，這是因為光的直線傳播B．澆不滅的蠟燭的現象應用了平面鏡成像知識C．大廈的玻璃幕墻造成光污染是因為光的鏡面反射D．平行光照射到粗糙物體表面，反射光線是向各方向的，因為反射時不遵循光的反射定律6．下列短語或詞句涉及到的知識與光的直線傳播無關的是（　?。?/span>A．立竿見影 B．水中撈月 C．三點一線 D．一葉障目7．關于光的反射，下列說法正確的是（　?。?/span>A．當入射光線與反射面的夾角為20°時，反射角也為20°B．入射光線靠近法線時，反射光線也靠近法線C．入射角增大5°時，反射光線與入射光線的夾角也增大5°D．漫反射不遵守光的反射定律，鏡面反射才遵守光的反射定律8．為便于測量或觀察現象，實驗中我們經常會對實驗進行優化改進，下列采取的措施不合理的是（　　）A．在探究平面鏡成像時，為了使跳棋子的像更清晰，我們用手電筒照亮玻璃板B．在研究燭蠟熔化特點的實驗中，采用“水浴法”加熱，使?fàn)T蠟受熱均勻C．為了顯示光在空氣中傳播路徑，可以在空氣中噴灑煙或霧D．可以在鼓面上放紙屑，通過紙屑跳動高度反映鼓面的振幅大小9．圖為觀察微小形變的裝置．平面鏡M放置在水平桌面上，光源S發出一束激光射到鏡面上，經反射后在標尺上形成光斑P．若在圖示位置用力F向下擠壓桌面，則（　　）A．激光束的入射角增大反射角減小B．激光束的入射角減小反射角增大C．標尺上的光斑右移D．標尺上的光斑左移10．教室里的黑板“反光”，使一部分同學看不清黑板上的字，造成這個現象的原因是（　?。?/span>A．光在黑板上不發生反射 B．光被黑板全部吸收C．光在黑板上發生了漫反射 D．光在黑板上發生了鏡面反射  二、填空題11．一只鴿子在平靜湖面上空飛過時，在湖面上形成鴿子的“倒影”，“倒影”是由于光的______形成的，當鴿子往高處飛，該“倒影”的大小______（選填“變大”“變小”或“不變”）。12．一束平行光線與鏡面成30°的夾角入射到平面鏡上，則反射角的大小為______；彩色電視機畫面上的豐富色彩是由三原（基）色光混合而成的。色光的三原（基）色是指紅、______、藍。13．生活中經常提到“影”與我們學到的光學知識有關，例如，水中倒影和立竿見影中的影．前者是由____形成的，后者是由____形成的。14．如圖光線AO與平面鏡的夾角為40°，則此時的反射角為______°；若保持入射光線的方向不變，把平面鏡繞O點順時針轉過10°，則反射光線將繞O點沿______方向轉過______°；如果讓光線逆著OB的方向射向鏡面，會發現反射光線沿著OA方向射出，這表明______。15．一束光線與平面鏡的夾角為35°，此時入射角為____度；反射角為_____度；我們能從教室的不同方向看到黑板上的粉筆字，是因為光經過黑板的粉筆字發生了____反射的緣故。16．探究“光的反射現象”，減小入射光線與平面鏡的夾角，則反射角將_____（選填“增大”或“減小”）；小敏和小華通過同一平面鏡彼此看到了對方的眼睛，這說明在光的反射現象中光路是_____的．17．泰安東湖公園是秦城東部居民的一個重要體閑活動場所，在這里隨處可以看到美麗的風景，湖水中倒映的亭臺樹木是由光的_____而形成的像． 三、作圖題18．如圖所示，S'為發光點S在平面鏡MN中所成的像，請在圖中畫出發光點S的位置，并畫出一條由S點發出，經平面鏡反射后通過P點的光線．（________）19．在如圖中，畫出入射光線AO的反射光線OB，并標出反射角大小。20．如圖所示，a、b是鏡前一點光源S發出的光線經平面鏡反射后的兩條反射光線，請在答題卡的圖中根據反射光線a、b畫出點光源S的位置．21．如圖所示為水位測量儀的示意圖，從A點發出一束方向不變的光線，經水面反射后，在固定光屏PQ上形成一個光斑，光斑的位置隨水位的變化而發生變化．當水面在CD時，屏上的光斑移到了B點．請根據平面鏡成像的特點作出光路圖（保留作圖痕跡）。22．如圖所示，S是一個發光點，S'是它在平面鏡中成的像，SA是S發出的一束光．請在圖中畫出平面鏡的位置和SA經平面鏡反射后的光線．（_____）23．請在如圖中完成反射光路并標出反射角的度數。 四、實驗題24．某同學在“探究光的反射規律”時將一塊平面鏡放在水平桌面上，再把一張紙板放置在平面鏡上；紙板由可以繞接縫ON轉折的E、F兩部分組成（如圖）。(1)實驗時讓光貼著紙板入射的實驗?zāi)康氖鞘裁矗?/span>(2)紙板由可以繞接縫ON轉折的E、F兩部分組成的，這樣做的實驗?zāi)康氖鞘裁矗?/span>(3)該同學探究反射角和入射角之間的關系時，改變?nèi)肷浣堑拇笮。瑢嶒炈鶞y數據如下表，他根據表中數據得出的結論和其他同學的結論并不一致。請你根據表中的數據分析他實驗中出現錯誤的原因。實驗序號入射角反射角120°70°230°60°350°40° (4)若將一束光貼著紙板F沿BO射到O點，能觀察到怎樣的實驗現象？請用所學物理知識解釋該實驗現象？25．小虎利用如圖裝置“探究光的反射規律”：(1)當入射角變大時，光線OF_____（選填“遠離”或“靠近”）ON。(2)以ON為軸線，將紙板B向后折，在紙板B上_____（選填“能”或“不能”）看到反射光線OF，這樣做的目的是為了驗證_____。(3)實驗中，為了能從各個方向觀察到反射光線，應該選擇_____（選填“粗糙”或“光滑”）的紙板。26．小明利用如圖甲所示的裝置探究光的反射定律，平面鏡平放在水平桌面上，板E、F可以繞ON軸轉動。(1)為了看清楚板上的光路，板的材質應是______（選填“粗糙的”或“光滑的”）；(2)小明讓一束光貼著板E射到O點，要使入射光線和反射光線的徑跡同時在板上出現，板與平面鏡的位置關系是______（選填“一定垂直”；“一定不垂直”或“可以垂直也可以不垂直”）；(3)以法線ON為軸線，將板的F面繞法線ON向后旋轉，此時反射光線的位置______（選填“發生”或“不發生”）變化；(4)下表是用于研究光反射時角度關系的實驗數據記錄表，則表格中a是______；b是______；實驗序號ab1  2  3   (5)讓入射角等于______時，反射光線與入射光線重合；(6)若把平面鏡水平向右移動（入射點O仍在平面鏡上），則反射光線的方向______（變化/不變）；(7)若保持平面鏡水平不變，將板向后傾斜一個角度（如圖乙），入射光線仍能呈現紙板上，且沿AO方向入射到平面鏡的O點，此時與圖甲情形對比，發生改變的有______。A．法線方向    B．反射光線方向    C．入射角度數    D．反射角和入射角關系27．如圖所示，在“探究光的反射規律”的實驗中，平面鏡M放在水平桌面上，E、F是兩塊粘接起來的硬紙板，垂直于鏡面且可繞ON轉動。(1)如圖甲，若將一束光貼著紙板F沿BO射到O點，光將沿圖中的____方向射出，因為在光的反射現象中光路是____的；(2)如圖乙，以法線ON為軸線，把紙板F向后緩慢旋轉，在F上____（填“能”或“不能”）看到反射光線OB，這樣做的目的是_____________________________________________________；(3)要完成本實驗，除了圖中出現的實驗器材外，還應補充一個測量儀器是___________；(4)實驗中為了使光線能在紙板上顯示出來，方便實驗研究，你該采取的操作是____；A．向紙板噴煙或霧B．使光束垂直紙板射到O點C．使光束貼著紙板射到O點(5)實驗過程中若將紙板傾斜，如圖丙所示，讓光仍貼著紙板沿AO方向射向鏡面，此時反射光_____（填“在”或“不在”）紙板F這一平面內；通過平面鏡觀察鏡中硬紙板的像，則看到的像是圖丁中的_____（填序號）。
1．D【詳解】此題有兩種解法：首先可以考慮只反射一次的情況，若鏡面OA上的入射角為時，光線將沿原來的路線返回P點，此時；當時，光線不可能返回P點；當時，只要滿足條件時，光線都將沿原來的路線返回P點。符合條件的n可以有，有8個。所以滿足條件的共有9個，故ABC錯誤，D正確。故選D。2．B【詳解】A．如果地面吸收了所有光，墻壁上就不會出現明亮的光斑，A不符合題意；B．墻壁是粗糙的，光發生漫反射，B符合題意；C．如果地面沒有發生漫反射，光滑地面上就不會出現光斑，C不符合題意；D．墻面是粗糙的，光照在粗糙的反射面上發生漫反射，D不符合題意．3．A【解析】在入射點作出法線，因為光從水斜射入空氣中，所以折射角大于入射角，折射光線應遠離法線，所以注水后光斑會向下方移動，如圖所示：故選A．【點睛】會準確作出折射光線，會熟練應用光的折射定律是難點．4．A【詳解】A．開鑿隧道用激光束引導掘進機，使掘進機沿直線前進，是利用光沿直線傳播．故A正確；B．紫外線能使鈔票上的熒光物質發光，判別鈔票的真?zhèn)?，?/span>B錯誤；C．自行車的尾燈是利用了全反射的原理，使光線發生了180°偏折，這屬于光的反射，故C錯誤；D．根據不同反射面對光的反射效果不同，物體對光的反射可分為鏡面反射和漫反射兩類，漫反射同樣遵循光的反射定律，故D錯誤；故應選A．5．D【詳解】A．因為光在同種均勻介質中沿直線傳播，所以利用太陽傘可以阻擋紫外線的照射，故A正確，不符合題意；B．利用平面鏡成像的特點可以完成澆不滅的蠟燭的小實驗，故B正確，不符合題意；C．大廈的玻璃幕墻比較光滑，容易形成平面鏡反射，造成光污染，故C正確，不符合題意；D．平行光照射到粗糙物體表面，反射光線是向各方向的，形成漫反射，依然遵循光的反射定律，故D錯誤，符合題意。故選D。6．B【詳解】A．立竿見影，即影子的形成，是光沿直線傳播的應用，A不符合題意；B．水中撈月是平面鏡成像，屬于光的反射，B符合題意；C．三點一線，是射擊的基本要領，要利用光的直線傳播，C不符合題意；D．一葉障目是葉子擋住了光，無法繼續向前傳播，屬于光的直線傳播現象，D不符合題意故選B。7．B【詳解】入射角是入射光線與法線之間的夾角；當入射光線與反射面的夾角為20°時，入射角是70°，所以反射角也是70°；入射光線靠近法線時，入射角減小，則反射角也減小，所以反射光線也靠近法線，B正確；入射角增大5°時，反射角也最大5°，所以反射光線與入射光線的夾角也增大10°；無論是漫反射還是鏡面反射都遵循光的反射定律．8．A【詳解】A．物體成像要清晰，就必須讓物體（棋子）有足夠光線射向平面鏡才能成像，而不是讓平面鏡（玻璃板）上有足夠的光線，故A不合理；B．研究蠟燭熔化特點的實驗中，為了使蠟燭受熱均勻，需要采用“水浴法”加熱，故B合理；C．光在空氣中是沿直線傳播的，但傳播路徑不容易直接觀察，在空氣中噴灑煙或霧，有利于觀察光的傳播路徑，故C合理；D．敲擊鼓面，鼓面上紙屑上下跳動，說明聲音是由物體的振動產生的，故D合理。故選A。9．C【詳解】光源S發出一束激光射到鏡面上，當用力壓桌面時，平面鏡向中間傾斜（如下圖所示），造成入射角增大，根據反射角等于入射角可知，反射光線遠離法線，導致了標尺上的光斑右移．【點睛】 10．D【分析】鏡面反射后的光線射向同一方向，正好處在這一方向上時，獲得的光線很強，其他方向上幾乎沒有反射光線；漫反射時反射光線射向各個方向，能從各個不同方向看到本身不發光的物體．【詳解】黑板“反光”是因為黑板發生了鏡面反射，則鏡面反射后的光線射向同一方向，正好處在這一方向上時，獲得的光線很強，使人無法看清黑板上的字．故選D．11．反射不變【詳解】[1][2]倒影是光照射在平靜的水面上所成的等大虛像。成像原理遵循光的反射定律。12．60°綠【詳解】[1]當入射光線與鏡面夾角為30°時，法線與鏡面垂直，入微光線與法線的夾角入射角為60°，由于反射角等于入射角，所以反射角也為60°。[2]色光的三原（基）色是指紅、綠、藍，彩色電視機畫面上的豐富色彩是由這三種色光混合而成的。13．光的反射光在同種均勻介質中沿直線傳播【詳解】[1]平面鏡成像是由于光的反射形成的，水中倒影屬于平面鏡成像。[2]影子的形成屬于光沿直線傳播現象。14．50順時針20在光的反射現象中，光路是可逆的【詳解】[1]光線AO與平面鏡的夾角為40°，則光線AO與法線間的夾角即入射角為根據光的反射定律，則反射角等于入射角，也為50°。[2]若保持入射光線的方向不變，把平面鏡繞O點順時針轉過10°，則反射光線將同樣繞O點沿順時針方向旋轉，入射角此時為則反射角也為60°。轉平面鏡之前入射角與反射角之間的夾角為轉動平面鏡之后入射角與反射角之間的夾角為則反射光線轉過的角度為[3]如果讓光線逆著OB的方向射向鏡面，會發現反射光線沿著OA方向射出，說明光路是可逆的。15．5555漫【詳解】[1][2]一束光線與平面鏡的夾角為35°，此時入射角為90°-35°=55°；根據平面鏡反射定律可知，反射角等于入射角，即55°。[3]反射包括鏡面反射和漫反射，它們都遵守光的反射定律；我們能從不同方向看到本身不發光的物體，是因為光在物體表面上發生了漫反射，反射光線射向各個方向的緣故；則我們能從教室的不同方向看到黑板上的粉筆字，是因為光經過黑板的粉筆字字發生了漫反射的緣故。16．增大可逆【分析】（1）在光的反射中，反射光線和入射光線分居法線的兩側；反射角等于入射角；反射光線、入射光線和法線在同一平面上；（2）光的反射中，光路是可逆的．【詳解】（1）在探究“光的反射現象”時，減小入射光線與平面鏡的夾角的同時增大了入射光線與法線之間的夾角即增大了入射角，根據反射定律可知反射角將增大，（2）小敏和小華通過同一平面鏡彼此看到了對方的眼睛，這說明在光的反射現象中光路是可逆的．17．反射【詳解】平靜的水面相當于平面鏡，可以光的反射現象成像，所以，亭臺樹木在湖水中的成的像，是由于光的反射現象形成的．18．【詳解】作出像點S′的對稱點，即為發光點S，連接S′P，與鏡面的交點為入射點O，再連接SO，畫上箭頭，則SO為入射光線，OP為反射光線．如下圖所示：19．【詳解】首先畫出法線（用虛線），入射光線與平面鏡的夾角是，則入射角為根據反射角等于入射角，在法線的下側畫出反射光線，反射角等于入射角也為，如圖所示：20．如圖所示【詳解】方法一：將兩條反射光線反向延長交于一點S′，作出S′關于平面鏡鏡面的對稱點S，即為發光點的位置，并連接S與兩個反射點畫出入射光線，如圖所示：方法二：分別過反射點垂直鏡面作出法線，根據反射角等于入射角畫出兩條入射光線，兩條入射光線的交點S即為發光點的位置，如圖所示：21．【詳解】先通過水面作出發光點A的對稱點A′，連接A′B交平面鏡于點O，則AO為入射光線，OB為反射光線，如下圖所示：22．【詳解】已知S′是S在平面鏡中成的像,則連接SS′,作出SS′的垂直平分線,即為鏡面;延長SA交鏡面于點O,延長S′O就得到SA的反射光線OB，如下圖所示：【點睛】根據平面鏡成像的特點知，像與物關于鏡面對稱，則鏡面位置在SS′的中垂線上，作出鏡面后，再找到入射點O，連接S′O并延長到B，則OB即為反射光線．23．【分析】在光的反射現象中，反射光線、入射光線、法線在同一平面內，反射光線入射光線分居法線兩側，反射角等于入射角。【詳解】由圖可知已經作出了法線，從而可知入射角為90?﹣30?＝60?，根據反射角等于入射角知反射角也為60?，且反射光線與入射光線分居法線兩側，據此在法線的左側作出反射光線，并標出反射角的度數，如圖所示：。24．(1)顯示光路；(2)探究反射光線、入射光線和法線在同一個平面上；(3)將反射光線與鏡面夾角當成了反射角；(4)沿OA方向射出；在反射現象中光路是可逆的【詳解】(1)實驗時如果不讓光貼著紙板入射，則無法看見入射光線以及反射光線，就無法確定反射光線、入射光線，所以讓光貼著紙板入射是為了顯示光路。(2)紙板由可以繞接縫ON轉折的E、F兩部分組成的，這樣做的實驗?zāi)康氖菫榱颂骄糠瓷涔饩€、入射光線與法線是否在同一平面內。(3)根據反射定律，反射角等于入射角，反射角是反射線與法線的夾角，入射角是入射線與法線的夾角，當入射角分別為20?、30?、50?時，反射線與法線的夾角，即反射角也應分別是20?、30?、50?，而70?、60?、40?正好是反射光線與鏡面的夾角，所以是把反射光線與鏡面的夾角當成了反射角。(4)當光逆著原來的反射光線入射時，反射光線也逆著原來的入射光線反射出去，即將一束光貼著紙板F沿BO射到O點，光將沿圖中的OA方向射出，這說明在反射現象中光路是可逆的。25．遠離不能反射光線、入射光線和法線是否在同一平面內粗糙【解析】【分析】【詳解】(1)[1]當入射角變大時，反射角也增大，故光線OF遠離直線ON。(2)[2][3]當兩塊硬紙板在一個平面內時，可以看到入射光線和反射光線，將硬紙板B向后折轉一個角度后，看不到反射光線，由此說明入射光線、反射光線和法線在同一個平面內。(3)[4]白色硬紙板的表面應盡量粗糙，讓光線發生漫反射，從不同的角度都能夠觀察到光線。26．粗糙的一定垂直不發生入射角/°反射角/°0不變BC【詳解】(1)[1]為了能夠看清楚板上的光路，一定要選擇粗糙的板，避免板光滑發生鏡面反射。(2)[2]為了使入射光線和反射光線的徑跡同時在板上出現，板與平面鏡一定要垂直放置。(3)[3]將板的F面繞法線ON向后旋轉，反射光線、入射光線、法線還在同一平面內，所以反射光線的位置不會發生變化。(4)[4][5]要探究反射角和入射角的關系，需要知道它們的大小進行比較，所以表格中a是入射角；b是反射角。(5)[6]當入射光線垂直射入平面鏡，即入射角為0時，反射光線與入射光線重合。(6)[7]將平面鏡水平向右移動（入射點O仍在平面鏡上），入射角的大小沒有改變，反射角等于入射角，故反射光線的方向不會發生變化。(7)[8]保持平面鏡水平不變，將紙板向后傾斜一個角度，入射光線仍能呈現在紙板上，且沿AO方向入射到平面鏡的O點，但與原來相比，入射光線的方向改變了，法線方向不變(垂直于鏡面)，由于反射光線、入射光線和法線在同一平面內，所以反射光線方向改變，則在紙板上不能看到反射光線，而入射角度數改變、反射角與入射角關系都不改變，故選BC。27．OA可逆不能探究反射光線、入射光線和法線是否在同一平面內量角器C不在③【詳解】(1)[1][2]如果讓光線逆著OB的方向射向鏡面，這時的入射角為原來的反射角，根據光的反射定律，反射角等于入射角，這時的反射角為原來的入射角，所以會發現光線沿原路OA返回，也就是在光的反射現象中，光路是可逆的。(2)[3][4]以法線ON為軸線，把紙板F向后緩慢旋轉，這時不能看到反射光線OB，因為紙板沒有和反射光線、法線在同一平面上，所以不能看到反射光線OB；因此這樣做的目的是為了探究反射光線、入射光線、法線是否在同一平面內。(3)[5]完成本實驗，需要探究反射角和入射角的大小關系，故要用到量角器。(4)[6]此實驗為了使光線能在紙板上顯示出來，應采取的操作是使激光緊貼紙板面入射，即使光束貼著紙板射到O點。故選C。(5)[7]根據光的反射定律可知，在反射現象中，反射光線、入射光線分居法線兩側；反射光線、入射光線和法線在同一平面內，因此若將紙板傾斜，如圖所示，讓光線仍貼著紙板沿AO方向射向鏡面，此時反射光線與入射光線仍在同一平面內，但反射光不在紙板這一平面內，所以看不到反射光線。[8]若此時通過平面鏡觀察紙板，因為物像關于鏡面對稱，則看到的圖象應為丁圖中的③。
