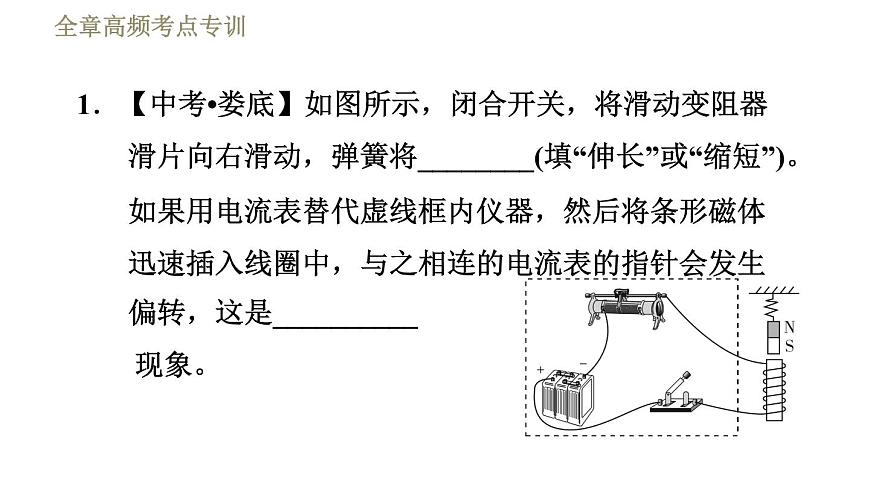

1．【中考?婁底】如圖所示，閉合開關，將滑動變阻器滑片向右滑動，彈簧將________(填“伸長”或“縮短”)。如果用電流表替代虛線框內儀器，然后將條形磁體迅速插入線圈中，與之相連的電流表的指針會發生偏轉，這是__________ 現象。

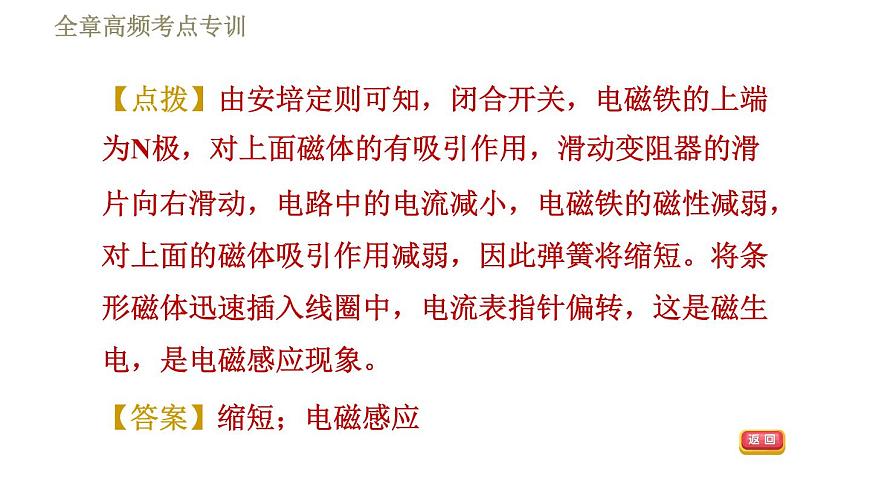

【點撥】由安培定則可知，閉合開關，電磁鐵的上端為N極，對上面磁體的有吸引作用，滑動變阻器的滑片向右滑動，電路中的電流減小，電磁鐵的磁性減弱，對上面的磁體吸引作用減弱，因此彈簧將縮短。將條形磁體迅速插入線圈中，電流表指針偏轉，這是磁生電，是電磁感應現象。
【答案】縮短；電磁感應

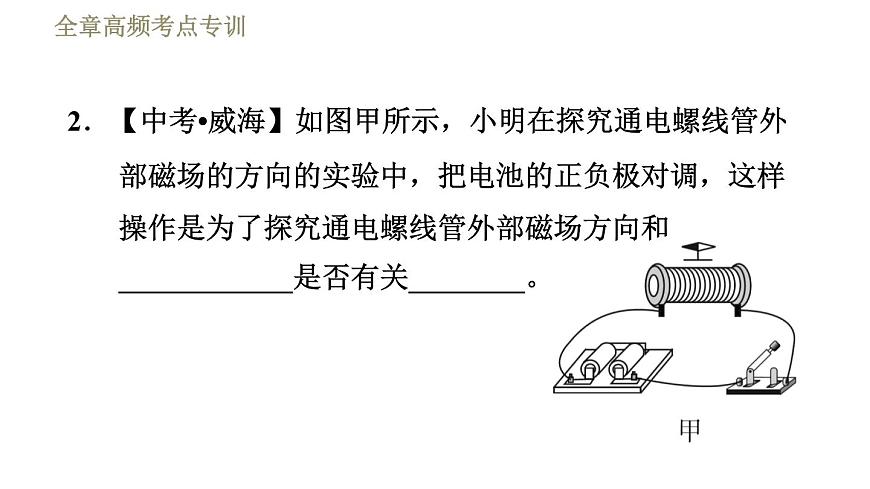

2．【中考?威海】如圖甲所示，小明在探究通電螺線管外部磁場的方向的實驗中，把電池的正負極對調，這樣操作是為了探究通電螺線管外部磁場方向和____________是否有關________。

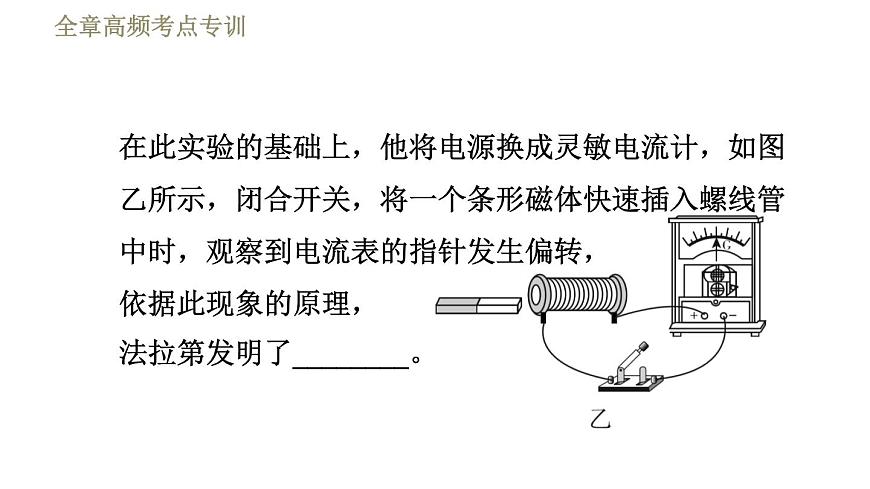

在此實驗的基礎上，他將電源換成靈敏電流計，如圖乙所示，閉合開關，將一個條形磁體快速插入螺線管中時，觀察到電流表的指針發生偏轉，依據此現象的原理，法拉第發明了________。

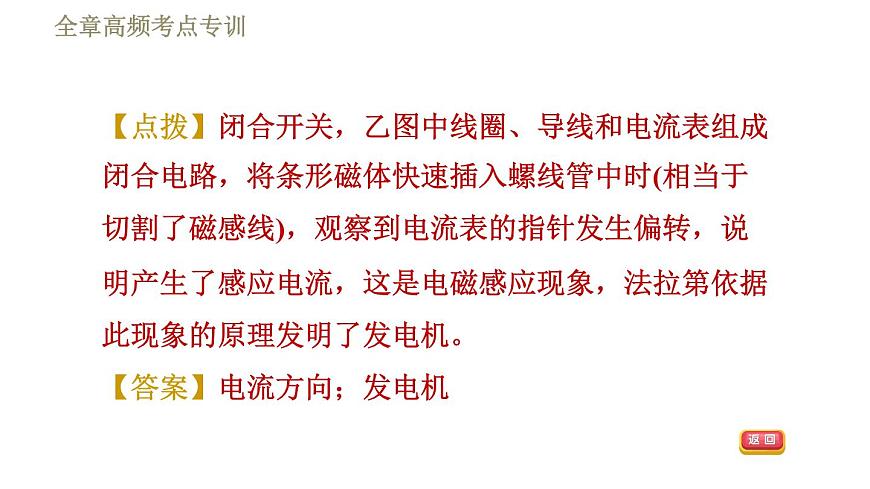

【點撥】閉合開關，乙圖中線圈、導線和電流表組成閉合電路，將條形磁體快速插入螺線管中時(相當于切割了磁感線)，觀察到電流表的指針發生偏轉，說明產生了感應電流，這是電磁感應現象，法拉第依據此現象的原理發明了發電機。
【答案】電流方向；發電機
3．【中考?瀘州】如圖所示，兩根絕緣細線懸掛著的導體ab，放在U形磁鐵中央，ab兩端連接著導線。在虛線框中接入某種實驗器材可進行相應的實驗探究。下列說法中正確的是(　　)
A．接入電流表可探究電磁感應現象，與發電機原理相同B．接入電流表可探究通電導體在磁場中受力，與發電機原理相同C．接入電源可探究電磁感應現象，與電動機原理相同D．接入電源可探究通電導體在磁場中受力，與發電機原理相同
【點撥】在虛線框中接入電流表，電路中無電源，閉合電路中的部分導體在磁場中做切割磁感線運動時，會產生感應電流，可以探究電磁感應現象，與發電機的原理相同；在虛線框中接入電源，通電導體在磁場中會受到力的作用，可以探究通電導體在磁場中受力，與電動機的原理相同。
4．【中考?成都改編】小羅把兩個玩具電機用導線連接在一起，用力快速撥動甲電動的轉葉，發現乙電機的轉葉也緩慢轉動起來。對這個現象分析正確的是(　　)A．“甲電機”將電能轉化為機械能B．“乙電機”將機械能轉化為電能C．“甲電機”依據電磁感應來工作D．兩電機的工作原理是相同的
【點撥】“甲電機”依據電磁感應來工作，將機械能轉化為電能。“乙電機”依據磁場對電流的作用來工作，將電能轉化為機械能。
5．【中考?黔東南】關于如圖甲、乙所示的實驗，下列說法錯誤的是(　　)
A．甲實驗可以研究通電導體周圍存在磁場B．甲實驗可以研究電磁感應現象C．乙實驗可以研究通電導體在磁場中受力情況D．乙實驗的過程中，電能轉化為機械能
【方法規律】(比較法)甲實驗電路中沒有電源，不能用來研究通電導體周圍存在磁場；該實驗中，開關閉合時，當ab在磁場中做切割磁感線運動，電路中就會產生感應電流，可以研究電磁感應現象，故A錯誤，B正確；乙實驗電路中有電源和磁體，可以研究通電導體在磁場中受力情況，是電動機的原理圖，工作時電能轉化為機械能，故C、D正確。
6．【中考?煙臺】比較與歸納是重要的學習方法。下表是小明列出的關于“電磁感應現象與通電導體在磁場中受力現象”比較表，請將它補充完整。
解：(1)導體運動的方向(2)電能轉化為機械能(3)發電機
7．【中考?南充】下列圖中能夠說明電動機工作原理的實驗裝置是(　　)
【點撥】A圖中是通電螺線管，是利用電流的磁效應制成的，故A不合題意；B圖中沒有電源，閉合電路的部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流，這是電磁感應現象，是發電機的工作原理，故B不合題意；
C圖中沒有電源，是交流發電機的示意圖，是根據電磁感應現象工作的，故C不合題意；D圖中有電源，通電導體在磁場中受力而運動，是電動機的工作原理，故D符合題意。
8．【中考?濱州】關于下列四幅圖的表述正確的是(　　)
A．圖甲：司南是利用地球的引力指示南北的B．圖乙：電生磁是由法國科學家安培最早發現的C．圖丙：只要導體在磁場中運動，就一定會產生電流D．圖?。哼@是電動機的工作原理
9．【中考?咸寧】有一種戴在手腕上的“計步器”，其構造是在一段塑料管中密封一小塊磁鐵，管外纏繞著線圈。運動時，磁鐵在管中反復運動，線圈的輸出電流隨之不停地變化，顯示出運動步數?！坝?jì)步器”的基本原理與下列哪幅圖相同(　　)
【點撥】根據“計步器”的特點可知，磁鐵在管中反復運動，線圈切割磁感線而產生電流。因此，計步器的工作原理是電磁感應現象。A利用的是電磁感應現象；B、D利用的是通電導體在磁場中受力而運動的原理；C利用的是電流的熱效應。
10．【中考?安順】某同學為了同時驗證老師課堂上講過的“電磁感應現象”“通電導線周圍存在磁場”以及“通電導線在磁場中受力運動”幾個實驗，動手制作了如圖所示的閉合線路，
當他將圖中導體AB的一部分在磁場中水平向左運動時，電路中會相應地發生哪些物理現象：______________________；__________________。(寫出2個現象)
【點撥】導體AB的一部分在磁場中水平向左運動時，導體AB中會產生感應電流，則電磁鐵會具有磁性，能吸引鐵塊，鐵塊向下移動；小磁針會在電流產生的磁場中發生偏轉；線圈abcd中有電流通過時，會在磁場中受力轉動。
【答案】鐵塊受吸引向下移動；小磁針發生偏轉
11．【中考?河南】由金屬桿組成如圖所示的導軌，其中水平面上兩平行導軌足夠長且全部置于豎直向上的磁場中，與傾斜放置的導軌ABCD平滑且固定連接。
將一金屬棒ab從傾斜導軌上一定高度由靜止釋放，運動過程中始終與導軌垂直接觸且不受摩擦，請你判斷金屬棒在水平導軌上的運動情況：_______________；并從能量轉化的角度簡述理由：_________________。
