物理九年級全冊七 探究——影響電阻大小的因素習題ppt課件

這是一份物理九年級全冊七 探究——影響電阻大小的因素習題ppt課件，共43頁。PPT課件主要包含了習題鏈接，答案呈現，磁場方向與電流方向，磁性強弱，它的磁性越強，磁場方向，電流方向，電流表指針是否偏轉，切割磁感線，電路中有電流等內容，歡迎下載使用。

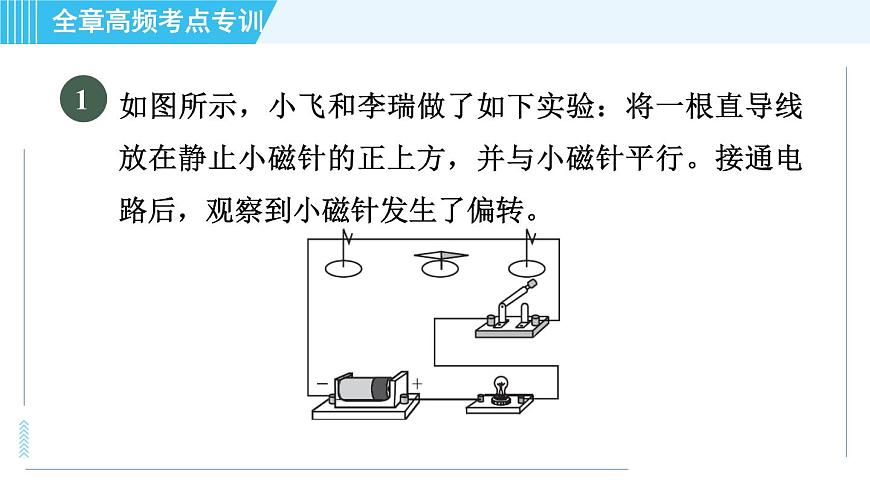

如圖所示，小飛和李瑞做了如下實驗：將一根直導線放在靜止小磁針的正上方，并與小磁針平行。接通電路后，觀察到小磁針發生了偏轉。

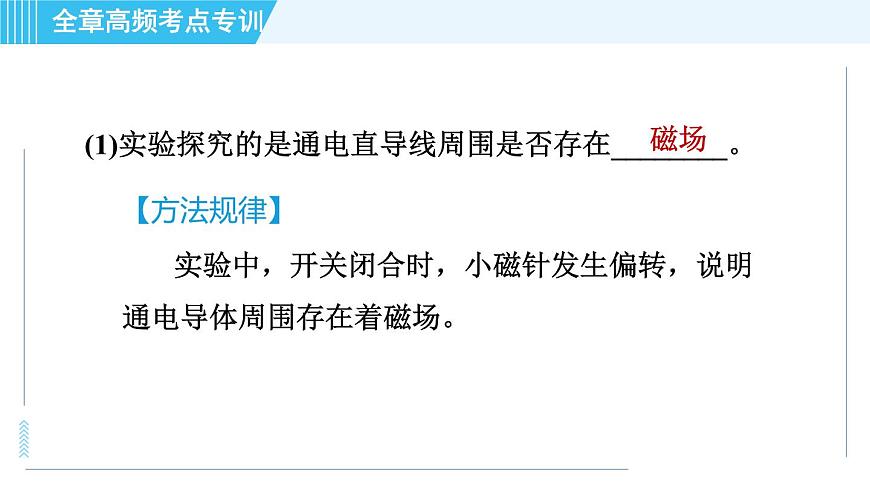

(1)實驗探究的是通電直導線周圍是否存在________。
【方法規律】實驗中，開關閉合時，小磁針發生偏轉，說明通電導體周圍存在著磁場。

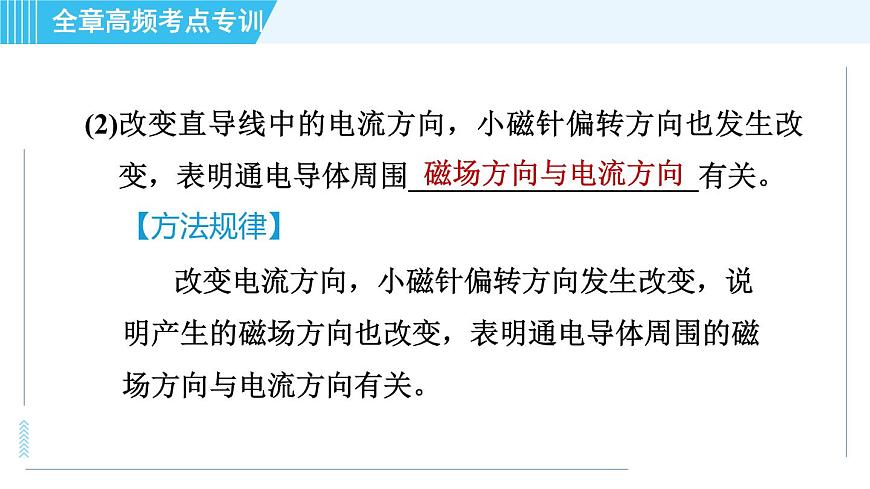

(2)改變直導線中的電流方向，小磁針偏轉方向也發生改變，表明通電導體周圍____________________有關。
【方法規律】改變電流方向，小磁針偏轉方向發生改變，說明產生的磁場方向也改變，表明通電導體周圍的磁場方向與電流方向有關。

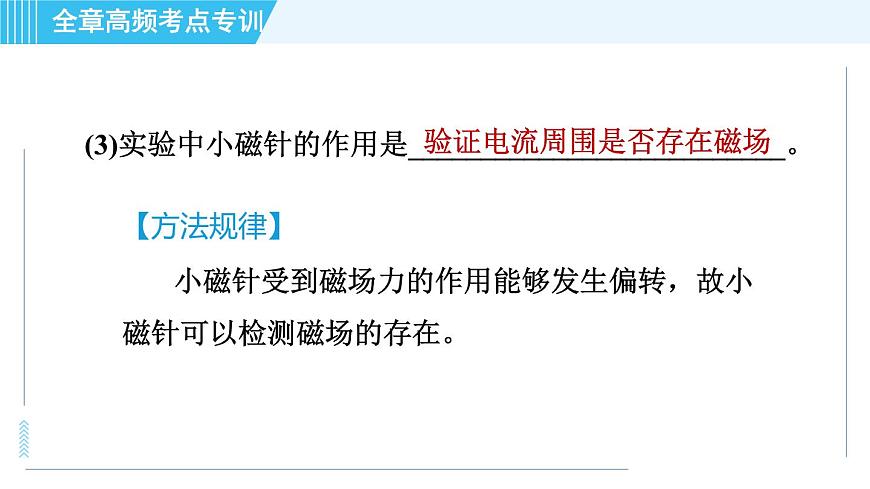

(3)實驗中小磁針的作用是__________________________。
驗證電流周圍是否存在磁場　
【方法規律】小磁針受到磁場力的作用能夠發生偏轉，故小磁針可以檢測磁場的存在。

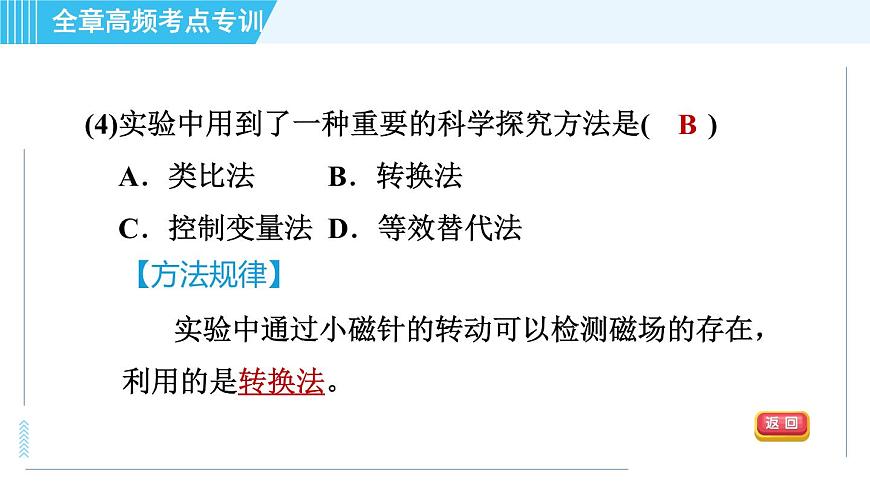

(4)實驗中用到了一種重要的科學探究方法是(　　)A．類比法 B．轉換法C．控制變量法 D．等效替代法
【方法規律】實驗中通過小磁針的轉動可以檢測磁場的存在，利用的是轉換法。

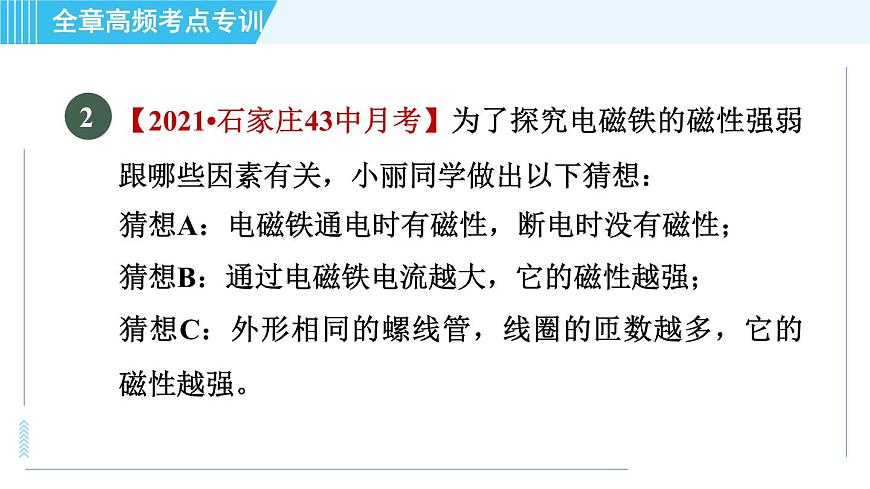

【2021?石家莊43中月考】為了探究電磁鐵的磁性強弱跟哪些因素有關，小麗同學做出以下猜想：猜想A：電磁鐵通電時有磁性，斷電時沒有磁性；猜想B：通過電磁鐵電流越大，它的磁性越強；猜想C：外形相同的螺線管，線圈的匝數越多，它的磁性越強。
為了檢驗上述猜想是否正確，小麗所在的實驗小組設計了以下實驗方案：用漆包線(表面涂有絕緣漆的導線)在大鐵釘上繞制若干圈，制成簡單的電磁鐵。如圖所示的a、b、c、d為實驗中觀察到的四種情況。根據小麗的猜想和實驗，完成下面填空：
(1)觀察電磁鐵吸引大頭針數目多少的不同，來判斷它____________的不同。
【點撥】電磁鐵吸引的大頭針越多，電磁鐵的磁性越強。
(2)通過比較________(填“a”“b”“c”或“d”)兩種情況，可以驗證猜想A。
【點撥】圖a、b中兩電磁鐵相同，一個通電能吸引大頭針，一個不通電不能吸引大頭針，可驗證猜想A。
(3)通過比較________(填“a”“b”“c”或“d”)兩種情況，可以驗證猜想B。
【點撥】圖b中的電流小、吸引大頭針少，圖c中的電流大，吸引大頭針多，可驗證猜想B。
(4)通過比較d中甲、乙兩電磁鐵，可以得出的結論是_____________________________________________________________。
電流相同時，外形相同的電磁鐵，線圈的匝數越多，
【點撥】圖d中的兩電磁鐵串聯，通過它們的電流是相同的，可以得出的結論是電流相同時，外形相同的電磁鐵，線圈的匝數越多，它的磁性越強。
【中考?昆明】在探究“電動機為什么會轉動”的實驗中：(1)我們首先想到的是磁體間發生相互作用是因?yàn)橐粋€磁體放在了另一個磁體的磁場中，那么通電導體周圍也存在________，磁體會對通電導體產生力的作用嗎？
(2)如圖所示，將一根導體ab置于蹄形磁鐵的兩極之間，未閉合開關S前，導體________，閉合開關后，導體________，說明磁場對________導體有力的作用。
(3)斷開開關，將圖中磁鐵的N、S極對調，再閉合開關，會發現導體ab的運動方向與對調前的運動方向________，說明通電導體在磁場中的受力方向與____________有關。
(4)斷開開關，將圖中電源的正、負極對調，再閉合開關，會發現導體ab的運動方向與對調前的運動方向_______，說明通電導體在磁場中的受力方向與___________有關。
(5)如果同時改變磁場方向和電流方向，__________(填“能”或“不能”)確定受力方向與磁場方向或電流方向是否有關。
【中考?淮安】如圖所示，在“探究產生感應電流的條件”的實驗中：
(1)實驗中，觀察____________________判斷電路中是否有感應電流。(2)閉合開關，若導體AB不動，左右移動磁體，電路中________(填“有”或“無”)感應電流。(3)該實驗的結論是閉合電路的一部分導體，在磁場中做___________運動時，導體中就會產生感應電流。(4)如果將小量程電流表換成________，可以探究磁場對通電導體的作用。
【中考?福州】小華在“探究怎樣產生感應電流”的實驗中，設計了如圖所示的實驗裝置。
(1)將磁體向右插入螺線管中時，觀察到靈敏電流計的指針向右偏轉，由此可知：______________。
【點撥】在實驗裝置中，靈敏電流計的作用就是檢測電路中有無電流產生，指針偏轉，說明電路中有電流。
(2)將磁體從螺線管中向左拔出時，會觀察到靈敏電流計的指針向________(填“左”或“右”)偏轉。
【點撥】磁體插入時，電流計指針右偏，若磁場方向不變，磁體向外拔出，改變了切割磁感線的方向，感應電流方向會改變。
(3)通過前兩步實驗，可得出感應電流的方向與________方向有關。
【點撥】(3)中磁體運動方向改變，感應電流方向就改變，可見感應電流的方向與磁體運動方向有關。
【中考?河南】小明利用如圖所示的實驗裝置探究導體在磁場中運動時產生感應電流的條件。
(1)磁鐵不動，閉合開關，導體棒沿________(填“上下”或“左右”)方向運動時，電流表指針會發生偏轉。
【點撥】磁鐵不動，閉合開關，導體棒沿左右方向運動時，導體切割磁感線，會產生感應電流，電流表指針會發生偏轉。
(2)導體棒不動，閉合開關，磁鐵上下運動，電流表指針________(填“會”或“不會”)發生偏轉。
【點撥】導體棒不動，閉合開關，磁鐵上下運動時，導體不切割磁感線，不會產生感應電流，電流表指針不會發生偏轉。
(3)斷開開關，無論磁鐵如何放置、導體棒怎樣運動，電流表指針都不發生偏轉。由此小明得出結論：閉合電路的一部分導體在磁場中做________________運動時，電路中就產生感應電流。
【點撥】電路斷開，無論磁鐵如何放置、導體棒怎樣運動，都不會產生感應電流，電流表指針都不發生偏轉，由此可見：閉合電路的一部分導體在磁場中做切割磁感線運動時，電路中就產生感應電流。
(4)小明進一步猜想，感應電流的大小可能與導體運動速度和磁場強弱有關。為了探究感應電流的大小與磁場強弱是否有關，他應進行的操作是_______________________________________________________________。
相同，改變磁場強弱，觀察電流表指針的偏轉角度
【點撥】為了探究感應電流的大小與磁場強弱是否有關，應保持導體運動快慢相同，改變磁場強弱，觀察電流表指針的偏轉角度。
【中考?黃岡】在“探究什么情況下磁可以生電”的實驗中，小芳發現每次電流表指針擺動的角度不同，提出了“感應電流的大小與哪些因素有關”的問題。
(1)小芳猜想可能與導體切割磁感線運動速度有關，速度越大，______能越大，轉化成的電能就越多。你的猜想是：可能與____________________________有關。
磁場強弱(其他答案合理也可)
(2)小芳為了驗證自己的猜想，利用如圖所示裝置進行實驗，足夠大的磁體放在水平面上，驅動裝置通過兩根絕緣硬棒ab、cd使導體PQ沿直線水平向右運動(導體運動區域的磁場強弱相同)。同一次實驗，應使導體做________(填“勻速”或“變速”)運動。下表是實驗測得的數據，分析數據可得出結論：________________________________________________________________。
其他條件相同，感應電流的大小與運動速度成正
比(其他答案合理也可)
(3)此實驗運用的研究方法主要是____________________。
【中考?株洲】用一個鐵釘、一節電池、一根電線和一個紐扣強磁鐵，可組裝成一個演示用的簡易電動機，組裝過程如圖所示。
(1)圖乙中，把鐵釘和磁鐵連起來后就能豎直地吸在電池的正極上，若磁鐵的N極朝上，S極朝下，則磁化后的鐵釘?shù)募舛藶開_______(填“N”或“S”)極。
【點撥】圖乙中，磁鐵的N極朝上，S極朝下，根據異名磁極相互吸引的規律知磁化后鐵釘?shù)募舛藶镹極。
(2)圖丙中，用電線把電池的負極和磁鐵連接起來，就有電流通過磁鐵和鐵釘，通過鐵釘?shù)碾娏鞣较蚴莀_______(填“向上”或“向下”)的，磁鐵上的電流由于受到________作用而帶動鐵釘開始旋轉。
【點撥】干電池外部，電流從正極流向負極，所以通過鐵釘?shù)碾娏鞣较蚴窍蛳碌?；磁鐵上的電流位于磁場中，由于受到磁力作用而轉動。
(3)這個簡易電動機工作時，將電能轉化為________能，若它的輸入功率為2.0 W，效率為60%，則輸出功率為________W。
【點撥】簡易電動機工作時，將電能轉化為機械能；輸出功率為P輸出＝P輸入×60%＝2.0 W×60%＝1.2 W。
(4)演示時，若要改變鐵釘?shù)霓D(zhuǎn)動方向，可以改變______方向。電動機轉動起來后，電線下端應間歇性地接觸磁鐵，這樣做的好處是______________(寫出一條即可)。(提示：干電池通過的電流不允許長時間超過0.6 A；磁鐵磁性隨溫度升高而減弱。)
