江蘇省鎮江市2021年中考物理模擬試卷

這是一份江蘇省鎮江市2021年中考物理模擬試卷，共21頁。試卷主要包含了填空題〔共9題；共24分〕，作圖題〔共3題；共9分〕，實驗題〔共3題；共17分〕，計算題〔共2題；共17分〕，綜合題〔共1題；共2分〕等內容，歡迎下載使用。
?

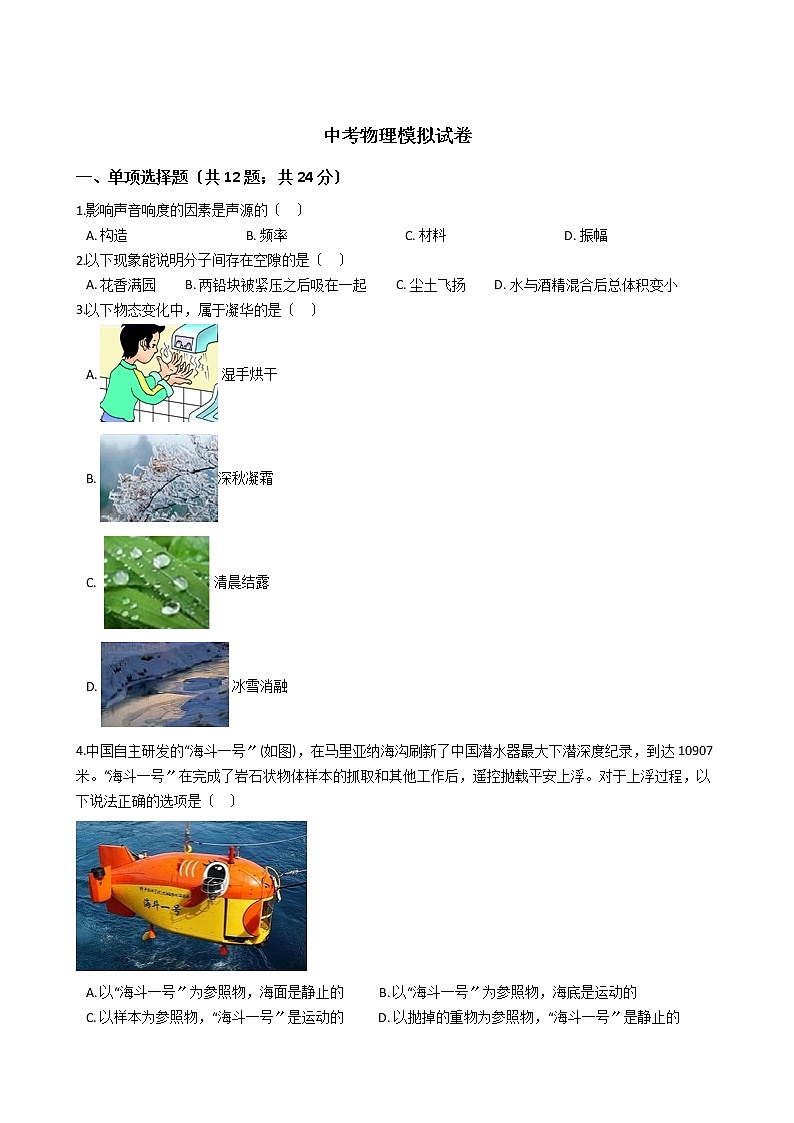

中考物理模擬試卷
一、單項選擇題〔共12題；共24分〕
1.影響聲音響度的因素是聲源的〔?? 〕
A.?構造?????????????????????????????????????B.?頻率?????????????????????????????????????C.?材料?????????????????????????????????????D.?振幅
2.以下現象能說明分子間存在空隙的是〔?? 〕
A.?花香滿園?????????B.?兩鉛塊被緊壓之后吸在一起?????????C.?塵土飛揚?????????D.?水與酒精混合后總體積變小
3.以下物態變化中，屬于凝華的是〔?? 〕
A.?濕手烘干
B.?深秋凝霜
C.?清晨結露
D.?冰雪消融
4.中國自主研發的“海斗一號〞(如圖)，在馬里亞納海溝刷新了中國潛水器最大下潛深度紀錄，到達10907米?！昂６芬惶枿曉谕瓿闪藥r石狀物體樣本的抓取和其他工作后，遙控拋載平安上浮。對于上浮過程，以下說法正確的選項是〔?? 〕

A.?以“海斗一號〞為參照物，海面是靜止的???????????B.?以“海斗一號〞為參照物，海底是運動的
C.?以樣本為參照物，“海斗一號〞是運動的???????????D.?以拋掉的重物為參照物，“海斗一號〞是靜止的

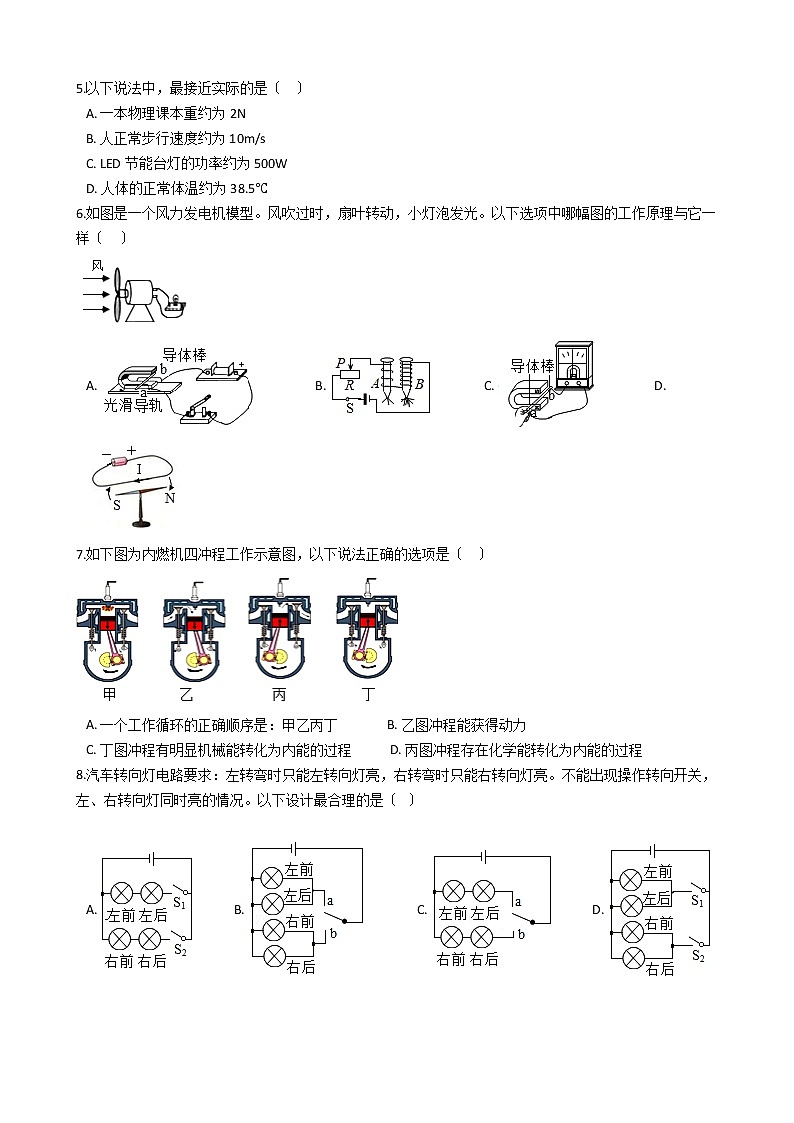

5.以下說法中，最接近實際的是〔?? 〕
A.?一本物理課本重約為2N
B.?人正常步行速度約為10m/s
C.?LED節能臺燈的功率約為500W
D.?人體的正常體溫約為38.5℃
6.如圖是一個風力發電機模型。風吹過時，扇葉轉動，小燈泡發光。以下選項中哪幅圖的工作原理與它一樣〔??? 〕

A.??????????????B.??????????????C.??????????????D.?
7.如下圖為內燃機四沖程工作示意圖，以下說法正確的選項是〔?? 〕

A.?一個工作循環的正確順序是：甲乙丙丁???????????????B.?乙圖沖程能獲得動力
C.?丁圖沖程有明顯機械能轉化為內能的過程???????????D.?丙圖沖程存在化學能轉化為內能的過程
8.汽車轉向燈電路要求：左轉彎時只能左轉向燈亮，右轉彎時只能右轉向燈亮。不能出現操作轉向開關，左、右轉向燈同時亮的情況。以下設計最合理的是〔? 〕

A.?????????????B.?????????????????C.?????????????D.?

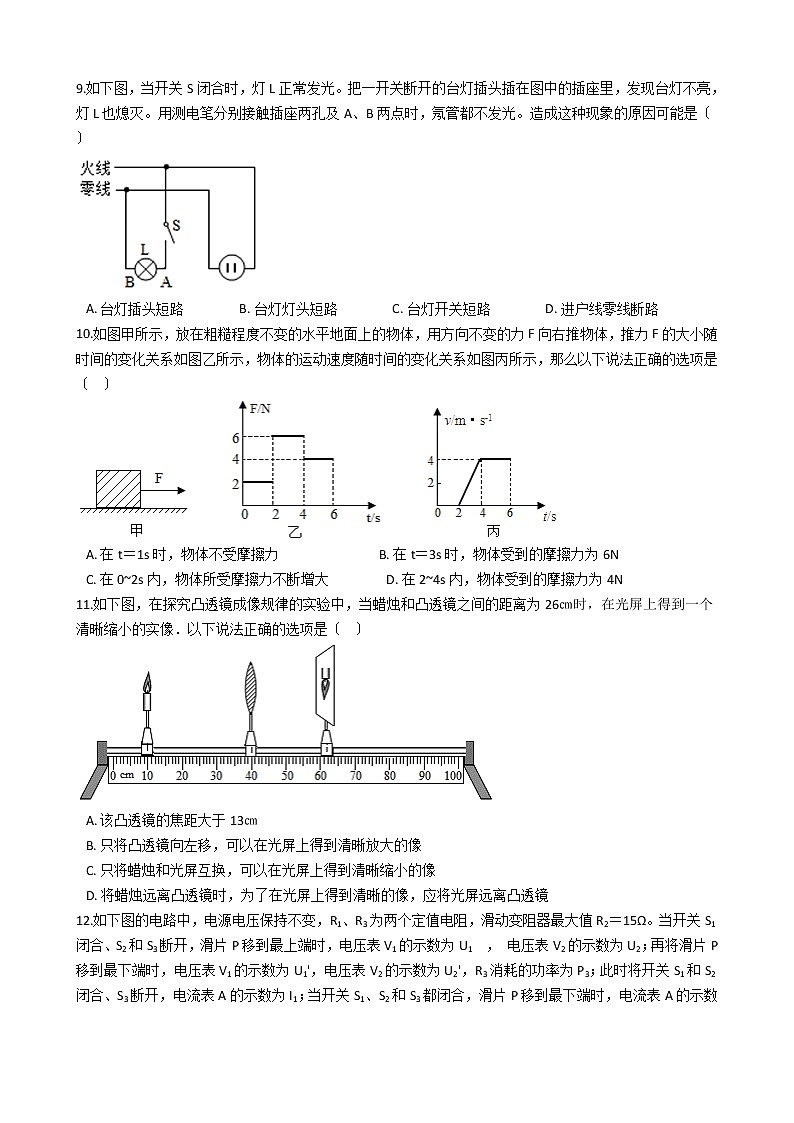

9.如下圖，當開關S閉合時，燈L正常發光。把一開關斷開的臺燈插頭插在圖中的插座里，發現臺燈不亮，燈L也熄滅。用測電筆分別接觸插座兩孔及A、B兩點時，氖管都不發光。造成這種現象的原因可能是〔?? 〕

A.?臺燈插頭短路?????????????????B.?臺燈燈頭短路?????????????????C.?臺燈開關短路?????????????????D.?進戶線零線斷路
10.如圖甲所示，放在粗糙程度不變的水平地面上的物體，用方向不變的力F向右推物體，推力F的大小隨時間的變化關系如圖乙所示，物體的運動速度隨時間的變化關系如圖丙所示，那么以下說法正確的選項是〔?? 〕

A.?在t＝1s時，物體不受摩擦力???????????????????????????????B.?在t＝3s時，物體受到的摩擦力為6N
C.?在0~2s內，物體所受摩擦力不斷增大?????????????????D.?在2~4s內，物體受到的摩擦力為4N
11.如下圖，在探究凸透鏡成像規律的實驗中，當蠟燭和凸透鏡之間的距離為26㎝時，在光屏上得到一個清晰縮小的實像．以下說法正確的選項是〔?? 〕

A.?該凸透鏡的焦距大于13㎝
B.?只將凸透鏡向左移，可以在光屏上得到清晰放大的像
C.?只將蠟燭和光屏互換，可以在光屏上得到清晰縮小的像
D.?將蠟燭遠離凸透鏡時，為了在光屏上得到清晰的像，應將光屏遠離凸透鏡
12.如下圖的電路中，電源電壓保持不變，R1、R3為兩個定值電阻，滑動變阻器最大值R2＝15Ω。當開關S1閉合、S2和S3斷開，滑片P移到最上端時，電壓表V1的示數為U1 ， 電壓表V2的示數為U2；再將滑片P移到最下端時，電壓表V1的示數為U1'，電壓表V2的示數為U2'，R3消耗的功率為P3；此時將開關S1和S2閉合、S3斷開，電流表A的示數為I1；當開關S1、S2和S3都閉合，滑片P移到最下端時，電流表A的示數為I2 ， R3消耗的功率為P3'，此時電路消耗的最小功率為Pmin ， Ul：U2＝2：1，P3：P3'＝1：36，I2、I1之差為1A。以下結論正確的選項是〔?? 〕

A.?電源電壓是9V???????????????B.?R3的阻值是10Ω???????????????C.?U1'：U2'＝2：1???????????????D.?Pmin＝13.2W
二、填空題〔共9題；共24分〕
13.如圖1所示，木塊的長度為________cm；如圖2所示，彈簧測力計的示數為________N；如圖3所示，電流表的示數為________A。

14.光在空氣和水的分界面處同時發生反射和折射光路如下圖，其中折射角為________〔選填“1〞?“2〞或“3〞〕，分界面為________〔選填“①〞或“②〞〕，分界面的________方為水，當入射角減小時，反射光線與折射光線的夾角將變________?

15.額定電壓為220V的家用電暖器正常工作時，通過內部電熱絲的電流為5A，那么電熱絲正常工作時的電阻為________Ω，工作10min產生的熱量為________J。電熱絲通電后變得很燙，而連接的導線卻不怎么熱，這是由于導線電阻遠________〔選填“大于〞或“小于〕電熱絲電阻的緣故?
16.質量為10kg的水溫度升高22℃，需要吸收的熱量為________J，假設不考慮熱量散失，這些熱量需要完全燃燒________g的天然氣來提供，天然氣是________ 〔選填“可再生〞或“不可再生〞〕能源。[c水=4.2×103J/〔kg?℃〕，q天然氣=4.4×107J/kg]
17.如下圖，某同學站在電梯內的電子秤上，在電梯向下勻速運動的過程中，該同學的重力勢能________，機械能________〔上述兩空均選填“增大〞、“減小〞或“不變〞〕。在電梯減速停靠一樓的過程中，電子秤的示數比該同學所受重力________?

，那么此段時間內電能表的轉盤轉動了________圈，家庭電路實際消耗的功率為________kW；此段時間內，假設通過電能表的電流為其正常工作的最大電流I，那么I=________A。

19.某電烤箱內部簡化電路如圖1所示，R1和R2為長度和材料均一樣的電熱絲，銘牌上的局部參數如圖2所示，該電烤箱處于低溫?fù)鯐r，正常工作12min所消耗的電能為________kW·h，R2的阻值為________Ω，R1的橫截面積比R2的________?

20.“背漂〞是兒童練習游泳時常佩戴的一種救生裝置。某科技小組的同學為測量背漂浸沒在水中時的浮力，進展了如下實驗：在底部裝有定滑輪的圓臺形容器中參加適量的水后，再靜放在水平臺秤上〔如圖甲〕，臺秤的示數m1為6kg，然后把質地均勻的長方體背漂浸入水中，用一輕質的細線通過定滑輪緩慢地將背漂拉入水中，拉力F的方向始終豎直向上，當背漂的一半體積浸入水中時〔如圖乙〕，臺秤的示數m2為5kg，當背漂的全部體積浸沒在水中時，臺秤的示數m3與m2相比變化了2kg，那么容器、水和滑輪的總重力為________N；臺秤的示數m3為________kg；為確保兒童游泳時的平安，穿上這種背漂的兒童至少把頭部露出水面，假設兒童頭部的體積占人體總體積的十分之一，兒童的密度取1.08×103kg/m3 ， 那么穿著此背漂游泳的兒童體重不能超過________kg?！膊豢紤]滑輪的摩擦，在整個過程中水始終沒有溢出，背漂不吸水、不變形，且未與容器接觸，取g＝10N/kg，ρ水＝1.0×103kg/m3〕

21.如下圖的電路，電源電壓保持不變，小燈泡額定電壓為8V〔小燈泡電阻不隨溫度變化〕閉合開關S1、斷開開關S2 ， 當滑動變阻器的滑片在a、b端之間移動過程中，電壓表示數變化范圍是0~8V，電流表示數變化范圍是0.8~2.4A；閉合開關S2、斷開開關S1 ， 當滑動變阻器的滑片在中點時小燈泡正常發光，在保證電路平安的前提下，R2的阻值為________Ω；閉合開關S1、斷開開關S2 ， 滑動變阻器R1消耗的最大電功率為________W；閉合開關S2 ， 斷開開關S1 ， 整個電路消耗的電功率范圍為________。

三、作圖題〔共3題；共9分〕
22.如下圖，物體上系一細線，細線右端固定，物體靜止在水中時細線恰好水平，請作出物體受力的示意圖。

23.根據平面鏡成像的特點，在圖中畫出物體AB在平面鏡MN中所成的像A'B'。

24.將圖中的電磁鐵連入你設計的電路中〔在方框內添加電源和滑動變阻器〕，使得小磁針靜止時如下圖，且向右移動滑動變阻器滑片時，電磁鐵的磁性變?nèi)酢?br />
四、實驗題〔共3題；共17分〕
25.在探究不同物質吸熱升溫的現象實驗中：

〔1〕小強將天平放在水平桌面上并將游碼歸零后，假設指針靜止時位置如圖1所示，那么他應將平衡螺母向________端調節；調節天平平衡后，為稱取質量相等的沙子和水，小強將裝有沙子和水的一樣燒杯分別放在天平的左、右托盤上，稱取完成后，天平平衡時的場景如圖2所示，那么小強在稱取中存在的問題是________。
〔2〕小強組裝的實驗裝置如圖3所示，他在器材安裝中的一處錯誤是________。
〔3〕實驗中某時刻溫度計的示數如圖4所示，其讀數為________℃。
〔4〕實驗完畢后，小強根據圖5所示的溫度隨時間變化圖像，用三種方法來比擬沙子和水吸熱升溫的快慢，從而建立比熱容的概念：①在一樣的時間t內比擬溫度變化 ；②在一樣的溫度變化 內比擬時間t；③假設 和t均不同，那么可用________來比擬沙子和水吸熱升溫的快慢。
26.小明所在的實驗小組在“探究影響動能大小的因素〞實驗中，準備的器材有：質量分別為m、2m的兩個鋼球、木塊和斜面等。實驗過程如下圖。

〔1〕本實驗是通過木塊被撞距離的遠近來反映________〔選填“木塊〞或“鋼球〞〕的動能，這種研究問題的方法叫做________。
〔2〕小明進展甲、乙實驗時探究的是動能與________的關系，得出的結論是________。
〔3〕小明根據乙、丙兩圖得出的結論是“物體的質量越大時動能越大〞，他的結論是不正確的，理由是：________。
〔4〕實驗過程中小明發現實驗現象不明顯，教師指出小明實驗中木塊被撞擊后移動的距離差異較小，實驗現象不明顯，為確保實驗有較明顯的現象，可行的一種方案是________。
27.小偉在做探究“電流與電阻的關系〞實驗時，準備了以下器材：電源〔4.5V〕，定值電阻四個〔5Ω、10Ω、20Ω、25Ω〕，電流表、電壓表、滑動變阻器“20Ω? 1A〞和開關各一個、導線假設干。

〔1〕小偉連接的電路如圖甲所示，閉合開關后，發現電壓表無示數，經仔細檢查后發現電路中有一根導線連接錯誤，請在圖中錯誤的那根導線上畫“×〞，并畫出正確的連線〔要求：導線不得穿插〕。
〔2〕解決問題后，小偉先將5Ω的定值電阻接入電路。調節滑動變阻器的滑片在某位置時，電流表的示數如圖乙所示；將5Ω的電阻換成10Ω的電阻后，他應將滑動變阻器的滑片P向________〔填“左〞或“右〞〕端移動，使電壓表的示數保持________V不變，再次讀取電流表的示數。
〔3〕把20Ω的電阻接入電路時，小偉發現無論怎樣調節滑動變阻器都不能完成實驗。為了使四個電阻單獨接入電路都能完成實驗，他應控制電壓表的示數不低于________V。
〔4〕小偉將定值電阻換成小燈泡L1 ， 測出了幾組電流值和電壓值。并繪制了L1的U﹣I圖象如圖丙所示，該圖象不是直線的原因是________。
〔5〕同組的小同學還想測量額定電流為I額的小燈泡L2的額定功率，利用小偉用過的小燈泡L1和繪制的圖象，設計了如圖丁所示的電路〔電源電壓為U〕，測出了小燈泡L2的額定功率。請將她的實驗步驟補充完整：

①閉合開關S。將開關S0接1、調節滑動變阻器的滑片P，使電流表的示數為________，此時L2正常發光；
②將開關S0由觸點1改接到觸點2，保持滑動變阻器的滑片P不動，此時電流表的示數為I1 ， 根據L1的U-I圖象可知，當電流為I1時，對應的電壓為U1 ， 那么滑動變阻器接入電路的阻值R＝________；
③小燈泡L2的額定功率P額＝________〔用U、I額、R表示〕。
五、計算題〔共2題；共17分〕
28.某?？萍夹〗M參觀完湘江航電樞紐后，了解到船只過船閘的時間很長，為此他們在網上查鬩資科，設計了一個船只升降實驗?zāi)Ｐ汀ＤＰ椭械淖笥覂蓚€船廂A、B的容積均為2000cm3 ， 質量均為400g〔含配件〕?，F(xiàn)關閉進水閥和排水閥，使柱形容器E〔質量不計〕中有足夠多的水，在船廂A、B中各裝入800g的水，整個裝置靜止后，圓柱體浮筒D浸在水中的深度為8cm，他們依次進展了如下(2)﹣(3)的操作?！布僭O(shè)繩子足夠長，不計繩重和伸長，浮筒D與容器E始終無接觸，且容器E的水無溢出，實驗過程中設法確保裝置平穩。忽略摩擦，木頭不吸水，ρ木＜ρ水 ， ρ水＝1.0×103kg/m3 ， g取10N/kg〕

〔1〕船廂中各裝入800g的水后，求：每只船廂所受的總重力；
〔2〕翻開進水閥，在柱形容器E中注入一定質量的水，浮筒D上升，使船廂下降10cm，再關閉進水閥，求：船廂A的總重力對A所做的功；
〔3〕當操作(2)使船廂下降10cm靜止時，壓強傳感器顯示4400Pa：接下來，用手使浮筒D保持此刻位置不變，再在兩邊船廂中同時放入代表船只的800g木塊后，翻開排水閥，放出200cm3的水后關閉排水閥，然后松手，浮筒D仍然在原位置持靜止，繩C的拉力為18N，壓強傳感器顯示4000Pa；然后，把800g木塊同時從船廂中取出，并在船廂中同時注滿水，再把900g和1000g的木塊分別放入A、B船廂后，當整個裝置靜時，壓強傳感器的示數為p1 ， 最后，翻開進水閥向容器中緩慢注入m kg水，使壓強傳感器的示數為3p1 ， 再關閉進水閥。求：浮筒D的質量和注入圓柱形容器E中的水的質量m。
29.小王同學在科技創新活動中設計了一個可以測量金屬滑片旋轉角度的電路。如下圖，把電阻絲EF彎成半圓形〔電阻絲的電阻與其長度成正比〕，O為圓心，OP為一能夠繞圓心O轉動的金屬滑片，P與EF接觸良好，轉動OP，電流表示數改變，那么可在電流表上直接讀出OP的旋轉角度?，F(xiàn)將滑動變阻器R的滑片移到最左端，閉合開關S，當把OP轉到F端時，電流表的示數為I1=6mA，電壓表的示數為U1；保持滑動變阻器滑片位置不變，將OP轉到電阻絲EF的中點時，電流表示數為I2 ， ：電壓表示數變化了0.2V，I1:I2=3:5，電流表的量程為0-20mA，且電源電壓不變，那么：

〔1〕將OP轉到電阻絲EF的中點時，電流表的示數是多少?
〔2〕定值電阻Rl的阻值是多少?
〔3〕再次把OP轉到F端，并調整滑動變阻器R的滑片至某一位置，使電流表的示數為5mA，在此時電流表指針?biāo)傅奈恢锰帢?biāo)注的旋轉角度是180度。保持滑動變阻器R滑片位置不變，調節OP旋轉角度，使電流表讀數為量程的一半時，此時電流表指針?biāo)傅奈恢锰帒?yīng)標注的旋轉角度是多少?
六、綜合題〔共1題；共2分〕
30.入夏以來，我國局部地區發生洪澇災害。實踐小組為了減輕巡堤人員的工作量，設計了水位自動監測裝置，其原理如下圖。電源電壓恒定， 是壓敏電阻，所受壓力每增加10N，電阻減小5Ω。R是長1m、電阻100Ω的電阻絲，其連入電路的電阻與長度成正比。電流表量程為 ，其示數反映水位變化。 下方固定一個輕質絕緣“⊥〞形硬桿。輕質金屬滑桿 可以在金屬棒 上自由滑動， 下方通過輕質絕緣桿與重100N、高4m的圓柱體M固定在一起。當水位上升時， 隨圓柱體M向上移動且保持水平?！舱麄€裝置接觸良好且無摩擦， 和 的電阻不計， ，g取10N/kg〕

〔1〕閉合開關，當 恰好位于R最下端時，為戒備水位，電流表示數為0.06A。此時M漂浮，有 體積浸在水中，M所受的浮力為________N；
〔2〕當水位上升， 向上移動過程中，R連入電路的電阻________〔選填“變大〞、“不變〞或“變小〞〕。 上升到R的最上端，剛好與“⊥〞形桿接觸且對桿無壓力時，為三級預警；
〔3〕水位繼續上升， 開場通過“⊥〞形桿對 產生壓力。當?shù)竭_(dá)二級預警時，電流表示數為0.15A；水位再上升0.4m到達一級預警時，電流表示數為0.20A。電源電壓為________V；
〔4〕在保證電路平安的情況下，此裝置能測量的最高水位高于戒備水位________m；
〔5〕假設將水位相對戒備線上升的高度標記在電流表對應的刻度上，即把電流表改裝成水位計，水位計的刻度是________〔選填“均勻〞或“不均勻〞〕的。

答案解析局部
一、單項選擇題
1.【解析】【解答】聲音是物體振動產生的，物體的振動幅度指振幅，用力越大，振幅越大，響度越大，ABC不符合題意，D符合題意。
故答案為：D。

【分析】響度大小和物體的振幅有關。
2.【解析】【解答】A．花香滿園說明分子在做永不停息的無規那么運動，A不符合題意；
B．兩鉛塊被緊壓之后吸在一起說明分子間有引力，B不符合題意；
C．塵土不是分子，C不符合題意；
D．水與酒精混合后總體積變小說明分子間有間隙，D符合題意。
故答案為：D。

【分析】分子間存在間隙，液體混合后，總體積減小。
3.【解析】【解答】A．濕手烘干，水由液態變?yōu)闅鈶B(tài)，屬于汽化現象，A不符合題意；
B．霜是空氣中的水蒸氣遇冷凝華為固體的冰晶，附著在建筑物或植被外表，B符合題意；
C．露是空氣中的水蒸氣遇冷液化為液態的小水滴，附著在植被外表，C不符合題意；
D．冰雪消融是冰的熔化現象，D不符合題意。
故答案為：B。

【分析】氣體直接變?yōu)楣腆w，是凝華現象。
4.【解析】【解答】A．以“海斗一號〞為參照物，海面有相對運動，是運動的，A不符合題意；
B．以“海斗一號〞為參照物，海底有相對運動，是運動的，B符合題意；
C．以樣本為參照物，“海斗一號〞無相對運動，是靜止的，C不符合題意；
D．以拋掉的重物為參照物，“海斗一號〞有相對運動，是運動的，D不符合題意。
故答案為：B。

【分析】相對于參照物，有位置變化是運動的，沒有位置變化是靜止的。
5.【解析】【解答】A．一本物理課本的重力約等于4個雞蛋的重力，即2N，A符合題意；
B．人正常步行速度約為1.1m/s，B不符合題意；
C．LED節能臺燈的功率約為30W，C不符合題意；
D．人體的正常體溫約為37℃，D不符合題意。
故答案為：A。

【分析】根據常見物體的重力、溫度、速度和用電器的電功率，結合數據解答。
6.【解析】【解答】風力發電機利用電磁感應原理工作：
A．如圖電路中有電源，是通電導體在磁場中受力而運動，A不符合題意；
B．如圖是電流磁效應，探究電磁鐵磁性強弱跟線圈匝數關系，B不符合題意；
C．如圖是閉合電路的一局部導體在磁場中做切割磁感線運動，電路中產生感應電流，是電磁感應，C符合題意；
D．如圖是奧斯特實驗，實驗說明電流周圍存在磁場，D不符合題意。
故答案為：C。

【分析】導體棒做切割磁感線運動時，電路中就會產生電流，產生的電流很小，需要用靈敏電流計來測量。
7.【解析】【解答】甲圖中兩個氣閥都關閉，火花塞點火，活塞下運動，是做功沖程，此沖程將內能轉化為機械能；乙圖中進氣門翻開，活塞向下運行，氣缸容積增大，是吸氣沖程；丙圖中排氣門翻開，活塞向上運動，氣缸容積減小，是排氣沖程；丁圖中兩個氣閥都關閉，活塞向上運動，所以為壓縮沖程，是機械能轉化為內能；
A．四個沖程的正確順序是乙丁甲丙，A不符合題意；
B．乙圖為吸氣沖程，內燃機在做功沖程能獲得動力，B不符合題意；
C．丁圖為壓縮沖程，在該沖程中將機械能轉化為內能，C符合題意；
D．丙圖為排氣沖程，而在做功沖程存在化學能轉化為內能的過程，D不符合題意。
故答案為：C。

【分析】汽油機的氣門關閉，活塞上行，是壓縮沖程，機械能轉化為內能，活塞下行是做功沖程，內能轉化為機械能。
8.【解析】【解答】根據生活常識知道，汽車的每一側各有兩個轉向燈，一共有4個燈泡；由題知道，左、右側的兩個燈泡必須能各自獨立工作且互不影響，即同一側的一個燈泡損壞時，另一燈泡仍然會發光，所以每一側的兩個燈泡是并聯的，AC不符合題意；又因為在操作過程中，不能出現左、右轉向燈同時亮的情況，所以電路中只能有一個控制開關，B符合題意，D不符合題意，
故答案為：B。
【分析】根據燈泡的發光情況判定燈泡的連接方式，根據開關的作用判定開關的連接方式.
9.【解析】【解答】A．臺燈插頭短路會造成整個家庭電路的短路，此時臺燈不亮，燈L也熄滅，A符合題意；
BC．由于臺燈的開關是斷開的，所以臺燈未接入電路。此情況下假設是臺燈燈頭短路或者臺燈開關短路，它們都不會對燈泡所在支路產生影響，BC不符合題意；
D．假設是進戶線零線斷路，整個家庭電路都是斷開的，開關S閉合時，燈L也不會正常發光，D不符合題意。
故答案為：A。

【分析】家庭電路中用電器短路，造成火線斷路，所以用電器不工作。
10.【解析】【解答】AC．在t＝1s時，由丙可知，物體靜止，由圖乙知，物體受2N的力，所以靜摩擦力為2N，同理知在0~2s內，物體所受摩擦力不變，為2N，AC不符合題意；
BD．在4~6s內，物體勻速運動，所以受力平衡，滑動摩擦力等于拉力4N，在2~4s內，物體運動，因為壓力和粗糙程度沒變，滑動摩擦力仍為4N，B不符合題意，D符合題意。
故答案為：D。

【分析】根據物體受到平衡力時，處于靜止?fàn)顟B(tài)或勻速直線運動狀態；二力平衡時，力的大小相等。
11.【解析】【解答】成實像時，物距大于兩倍焦距成倒立縮小的實像，此時物距為26cm，故焦距小于13cm．根據光路具有可逆性，蠟燭的光屏呼喚位置，光屏上將出現倒立放大的實像．只將凸透鏡向左移動，可以在光屏上得到倒立放大的實像．B符合題意。
故答案為：B

【分析】根據凸透鏡成像時的物距和像距范圍，可以計算焦距范圍；凸透鏡成實像時，物距和像距互換有兩次成像。
12.【解析】【解答】當開關S1閉合、S2和S3斷開，滑片P移到最上端時，等效電路圖如圖1所示；
再將滑片P移到最下端時，等效電路圖如圖2所示；
此時將開關S1和S2閉合、S3斷開，等效電路圖如圖3所示；
當開關S1、S2和S3都閉合，滑片P移到最下端時，等效電路圖如圖4所示。

AB．因串聯電路中各處的電流相等，所以由 可得，圖1中兩電壓表的示數之比

那么R1＝2R3 ， 因串聯電路中總電阻等于各分電阻之和，所以圖2中電路的電流
那么R3消耗的功率
圖4中R3消耗的功率 ，由P3：P3'＝1：36可得
解得R3＝5Ω，B不符合題意；
那么
因并聯電路中各支路獨立工作、互不影響，所以由圖3和圖4可知
因并聯電路中各支路兩端的電壓相等，所以
解得U＝6V，A不符合題意；
C．圖2中兩電壓表的示數之比
C不符合題意；
D．圖4中電路消耗的最小功率
D符合題意。
故答案為：D。

【分析】根據開關的狀態判斷不同的電路連接方式；結合電路連接，利用歐姆定律計算電流，結合電流和電阻的乘積計算電壓，根據電阻關系計算電壓比值；利用電壓和電阻可以計算電功率。
二、填空題
13.【解析】【解答】木塊左邊在3.00cm處，右邊在5.25cm處，所以長度為 彈簧測力計分度值0.2N，示數為1.2N。電流表選小量程，分度值0.02A，示數為0.3A。
【分析】根據物體對應刻度尺的位置測量長度；根據測力計指針位置測量力的大?。桓鶕?jù)電流表的量程和指針位置測量電流大小。
14.【解析】【解答】根據光的反射定律，入射光線與法線的夾角為入射角，反射光線與法線的夾角為反射角，并且反射角等于入射角，由圖可知，3、1是入射角和反射角，故①是法線，②是界面，所以CO是入射光線，OA是反射光線，OB為折射光線，其中折射角為2。光在空氣和水的分界面處同時發生反射和折射，如下圖，入射角3比折射角2小，光在光密介質中的角度小，因此分界面的上方是水。當入射角減小時，折射角和反射角都會變小，因此反射光線與折射光線的夾角將變大。
【分析】光發生反射時遵循光光的反射定律，反射光線、入射光線和法線在同一平面內，反射光線和入射光線法線兩側，反射角等于入射角，光路可逆；光從一種介質斜射入另一種介質中時，光的傳播路程會發生偏折，即光的折射，折射角和入射角的大小關系，明確處在空氣中的角最大即可。
15.【解析】【解答】額定電壓為220V的家用電暖器正常工作時，通過內部電熱絲的電流為5A，根據歐姆定律可知電熱絲正常工作時的電阻為
工作10min產生的熱量為 根據焦耳定律：電流通過導體產生的熱量跟電流的二次方成正比，跟導體的電阻成正比，跟通電的時間成正比。電熱絲與連接的導線串聯，電流大小和通電時間一樣，電熱絲通電后變得很燙，而連接的導線卻不怎么熱，這是由于導線電阻遠小于電熱絲電阻的緣故?

【分析】結合用電器兩端的電壓和流過用電器的電流，利用歐姆定律求解用電器的電阻即可；電流通過導體時會產生熱量，此現象就是電流的熱效應，產生的熱量通過焦耳定律來計算。
16.【解析】【解答】質量為10kg的水溫度升高22℃，需要吸收的熱量為Q吸=c水m水Δt=4.2×103J/〔kg?℃〕×10kg×22℃=9.24×105 J假設不考慮熱量散失，這些熱量需要完全燃燒天然氣的質量為m= = =0.021kg=21g天然氣屬于化石能源，在短時間內不能得到補充，是不可再生能源。
【分析】結合水的質量和溫度變化量，利用比熱容公式求求解水吸收的熱量；結合天然氣的體積和熱值求解天然氣燃燒釋放的熱量；再短時間內能再生的資源叫做可再生資源，比方水資源、太陽能；再短時間內不能再生的資源叫做可不可再生資源，比方核能、煤炭、石油。
17.【解析】【解答】在電梯向下勻速運動的過程中，該同學運動速度不變，高度減小，故其重力勢能減小、動能不變，機械能減小。在電梯減速?？恳粯堑倪^程中，該同學也在減速，支持力大于重力，故電子秤的示數比該同學所受重力大。
【分析】質量一定時，物體的重力勢能和高度有關；動能和速度有關；機械能是勢能和動能的和。
18.【解析】【解答】電能表的黑色數字為整度數，紅色數字為小數點后面的度數，此電能表使用前后顯示數據分別為2021.7kW×h、2024.0kW×h，那么消耗的電能為
由電能表上的信息可知，每消耗1kW×h時轉盤轉動3000圈，那么此段時間內電能表的轉盤轉動 根據功率計算公式，可知家庭電路實際消耗的功率為 由功率公式 ，可知正常工作的最大電流I為

【分析】通過電能表的表盤可以看出，每消耗一度電轉盤轉動3000圈，結合題目給出的轉盤轉動的圈數求解消耗的電能； 結合消耗的電能和用電器工作的時間，利用公式P=W/t求解用電器的功率。
19.【解析】【解答】該電烤箱處于低溫?fù)鯐r，功率為500W，那么正常工作12min所消耗的電能為 根據功率計算公式
可知當開關S1閉合、S2斷開時處于低溫狀態，那么R1的電阻為
可知當開關S1閉合、S2閉合時處于高溫狀態，此時
代入可得R2的電阻為 由題意，R1和R2為長度和材料均一樣的電熱絲，電阻與橫截面積成反比，由R1阻值為R2阻值的2倍可知，R1的橫截面積比R2的小。

【分析】結合用電器的額定功率和額定電壓，利用功率的變形公式R=U2/P求解用電器的電阻；該題目考察的是影響電阻的因素，電阻的長度、橫截面積和材料對電阻會有影響，其中電阻的橫截面積越大，電阻的阻值就越小。
20.【解析】【解答】圖甲中臺秤的示數m1為6kg，即容器、水和滑輪的總質量為6kg，那么容器、水和滑輪的總重力 由于臺秤的示數顯示了物體對其產生的壓力，把容器、水、滑輪和背漂看做一個整體，那么受豎直向下的總重力G背漂+G1 ， 豎直向上的拉力F拉和支持力F支的作用，如下圖

所以由力的平衡條件可得G背漂+G1=F拉+F支
當背漂的全部體積浸沒在水中時，背漂受的浮力變大，那么通過定滑輪的豎直向上的拉力F拉變大，所以支持力減小，即容器對臺秤產生的壓力變小，臺秤的示數減小，故m3＜m2 ， m3與m2相比變化了2kg，所以m3=5kg-2kg=3kg當背漂的一半體積浸入水中時，臺秤的示數m2為5kg，那么容器受到的支持力F支=F壓=G2=m2g=5kg×10N/kg=50N
設背漂的重力為G背漂 ， 體積為V，當背漂的一半體積浸入水中時，以背漂為研究對象，受力情況如圖

根據力的平衡條件可得，繩子的拉力
把容器、水、滑輪和背漂看做一個整體，由于容器靜止，那么
解得
當背漂的全部體積浸沒在水中時，那么容器受到的支持力F支′=F壓′=G3=m3g=3kg×10N/kg=30N
此時的拉力
此時整體受豎直向下的總重力G背漂+G1 ， 豎直向上的拉力F2和支持力F支′的作用，由于受力平衡，那么
由④、⑤并代入數據可得
聯立③⑥解得V=4×10-3m3 ， G背漂=5N，設兒童的最大質量為m人 ， 由于兒童和背漂的整體漂浮，所以F浮總=G總 ， 即F浮人+F浮背=G人+G背漂
可得
解得 那么兒童的最大質量

【分析】根據臺秤的示數測量質量和重力；利用物體受到的拉力和重力，計算浮力大??；根據液體密度和排開液體的體積計算浮力，結合物體的重力計算載重大小。
21.【解析】【解答】閉合開關S1、斷開開關S2時，滑動變阻器R1和定值電阻R2串聯，電壓表測R1兩端電壓，電流表測電路中的電流，當滑片位于b端時，接入電路中的電阻為零，此時電路中的電流最大，電源的電壓為
當滑片位于a端時，接入電路中的電阻最大，此時電路中的電流最小，電壓表的示數最大，因串聯電路中總電壓等于各分電壓之和，所以，電源的電壓為
由上兩式可得，U=12V，R2=5Ω。閉合開關S1、斷開開關S2時，滑動變阻器R1和定值電阻R2串聯，滑動變阻器R1消耗的電功率 當I=1.2A時，滑動變阻器R1消耗的電功率最大，最大為7.2W?；瑒幼冏杵鞯淖畲笞柚?
閉合開關S2 ， 斷開開關S1時，滑動變阻器R1和燈泡L串聯，電壓表測R1兩端電壓，當滑動變阻器的滑片在中點時小燈泡正常發光，此時滑動變阻器兩端的電壓
那么電路中的最大電流
此時燈泡兩端的電壓最大，整個電路消耗的電功率最大，為
燈泡的電阻
當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，電路中的最小電流 電路消耗的最小電功率
整個電路消耗的電功率范圍為7.2W~9.6W。

【分析】根據電路的連接，利用電流和電阻的乘積計算電壓；根據電壓和電流的乘積計算電功率的大?。焕秒妷汉碗娏鞯谋戎涤嬎汶娮璐笮。浑妷汉碗娮璧谋戎涤嬎汶娏?；根據電壓和電流最小值的乘積計算最小電功率。
三、作圖題
22.【解析】【解答】由題知，物體靜止在水中時細線恰好水平，說明物體處于懸浮狀態，浮力等于重力，細線對物體沒有力的作用，過物體重心分別豎直向上和豎直向下作出浮力和重力，注意長度相等，如下圖：


【分析】浮力方向豎直向上，重力豎直向下。
23.【解析】【解答】先作出端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′即為物體AB的像，如下圖：


【分析】平面鏡成像時，像和物體關于平面鏡對稱。
24.【解析】【解答】解：小磁針靜止時左端為S極、右端為N極，根據磁極間的相互作用規律可知，通電螺線管的左端是N極，右端是S極如圖；根據安培定那么可以判斷電流從左端進入通電螺線管，那么可知電源左端為正極、右端為負極；當電流越小時，電磁鐵的磁性越弱，要想電磁鐵的磁性變?nèi)酰瑧?yīng)減小電路中的電流，由歐姆定律可知，應增大電路中的電阻，那么向右移動滑動變阻器滑片時，滑動變阻器接入電路的電阻應變長，故連接如下圖。

【分析】首先根據小磁針的磁極判斷通電螺線管的磁極，再利用安培定那么判斷電流方向；然后根據電磁鐵磁性強弱的影響因素判斷電路在電流強弱，判斷滑動變阻器接入電路的電阻.
四、實驗題
25.【解析】【解答】(1)小強將天平放在水平桌面上并將游碼歸零后，假設指針靜止時位置如圖1所示，那么天平右端上翹，他應將平衡螺母向右端調節。為稱取質量相等的沙子和水，應在游碼歸零時，使天平平衡。
(2)溫度計安裝位置偏高，溫度計玻璃泡未能與水充分接觸，測溫不準確。
(3)溫度計分度值為1℃，其讀數為35℃。
(4) 和t均不同，那么可用 〔或 〕來比擬沙子和水吸熱升溫的快慢，在初中物理中，比擬物體運動的快慢時也用到了上述方法。

【分析】〔1〕天平調節平衡時，平衡螺母向偏高的一側調節；使用前，游碼在標尺的零刻度線處；〔2〕溫度計使用時，液泡要完全浸入液體中；〔3〕根據溫度計液柱位置測量溫度；〔4〕根據溫度變化和時間的比值，判斷物體升溫快慢情況。
26.【解析】【解答】(1)該實驗中鋼球動能的大小是通過木塊被撞距離的遠近表達的，木塊被撞得越遠，說明鋼球的動能越大，這里采用了轉換法的思想。
(2)小球質量一樣，初始高度不同，速度不同，探究的是動能與速度的關系，當質量一定時，速度越大，動能越大。
(3)小球的質量不同，開場在斜面上的高度不同，不符合控制變量法的操作要求。
(4)為確保實驗有較明顯的現象，可以增大鋼球的質量，或減小小木塊的質量，或換用較光滑的木板。

【分析】〔1〕探究動能大小時，通過推動木塊移動的距離反響動能大小，利用了轉換法；〔2〕物體的質量一定時，可以探究動能和速度的關系；〔3〕探究動能和質量的關系時，要保存速度一定；〔4〕增大物體的質量可以增大動能，可以對木塊做功越多。
27.【解析】【解答】(1)原電路中，只有電流表與變阻器連入電路中，電流表應與電阻串聯，電壓表與電阻并聯。

(2)小偉先將5Ω的定值電阻接入電路，調節滑動變阻器的滑片在某位置時，電流表的示數如圖乙所示，電流表選用小量程，分度值為0.02A，電流為0.4A，電壓表示數為U=IR=0.4A×5Ω=2V
根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大，探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表的示數為2V，再次讀取電流表的示數。
(3)當變阻器的最大電阻連入電路中時，對應的定值也應最大，此時變阻器器分得的電壓最大，電壓表的示數最小，由串聯分壓可得
解得UV=2.5V，為了使四個電阻單獨接入電路都能完成實驗，他應控制電壓表的示數不低于2.5V。
(4)燈的電阻隨溫度的變化而變化，所以I-U圖像是曲線。
(5)閉合開關S，將開關S0接1、調節滑動變阻器的滑片P，使電流表的示數為I額 ， 此時L2正常發光，在①中，L1短路，L2與變阻器串聯，在②中，L2短路，L1與變阻器串聯，因電流為I1 ， 由圖知，L1對應的電壓為U1 ， 由串聯電路的規律和歐姆定律，那么滑動變阻器接入電路的阻值
在①中，變阻器的電壓為
根據串聯電路電壓的規律，L2的額定電壓為
小燈泡L2的額定功率

【分析】〔1〕探究電流和電阻關系時，電流表和電阻串聯，電壓表和電阻并聯；〔2〕探究電流和電阻關系時，電壓表處的電阻變大時，滑動變阻器的電阻變大保存電壓表示數不變；根據電流表的量程和指針位置測量電流，利用電流和電阻的乘積計算電壓；〔3〕根據定值電阻的最大值和滑動變阻器的最大值，結合電源電壓的最大，計算電壓表示數的最小值；〔4〕燈絲的電阻受溫度影響，電壓和電流不成正比；〔5〕根據電流表測量燈泡的額定電流使燈泡正常發光；根據串聯電路分壓和電流的比值計算電阻；根據燈泡的額定電壓和額定電流的乘積計算電功率。
五、計算題
28.【解析】【分析】〔1〕根據質量可以計算重力大小；〔2〕根據重力和高度的乘積計算做功多少；〔3〕根據物體的重力和受到的拉力數量計算拉力大小；利用質量計算重力，結合拉力計算動滑輪的重力和浮力；根據液體壓強的變化量計算深度的變化；根據浮力的變化量計算排開液體的變化量；根據壓強和受力面積的乘積計算壓力的變化，即重力的變化量；根據不同時刻的浮力和液體壓強，分析深度的變化；計算排開液體質量的變化。
29.【解析】【分析】〔1〕根據電壓一樣，電流和電阻成反比，計算電流大小；〔2〕根據電壓變化量和電流變化量的比值計算定值電阻；〔3〕根據電流比等于電阻的反比，計算電阻大小；利用電流和電阻的乘積計算電源電壓，結合電壓和電流計算電阻；再根據串聯電路電阻規律計算局部電阻。
六、綜合題
30.【解析】【解答】(1)物體M漂浮時，其受到的浮力和重力為一對平衡力，大小相等
；(2)PQ向上移動過程中，R連入電路中的長路變短，故其接入電路中的電阻變小。(3)由題意可知，到達“三級預警〞時 上升到R的最上端，此時R接入電路中的電阻為0。到達“二級預警〞時，電流表示數為0.15A，此時電源電壓即為 兩端電壓 ①
假設物體M總體積為V，由于其高度為4m，假設水位再上升0.4m到達一級預警，此時它排開水的體積會增大 ，此時“⊥〞形硬桿受到的壓力增大，其增大的壓力等于物體M所受浮力的增大值。根據“阿基米德〞原理可知，物體受到的浮力和排開液體的體積成正比，可得
將上式整理可得物體M所受浮力的增大值
“一級預警〞相對于“二級預警〞來說，“⊥〞形硬桿受到的壓力增大了 ，由于 是壓敏電阻，所受壓力每增加10N，電阻減小5Ω，所以 在“一級預警〞時對應的阻值為
?此時電路中的電流為0.2A，故電源電壓 ②
由①②兩式聯立可得

即電源電壓為12V，“二級預警〞時 對應的電阻為 。(4)當 恰好位于R最下端時，為戒備水位，電流表示數為0.06A，此時壓敏電阻 不受壓力且和R的最大阻值串聯，電路中的總電阻
故壓敏電阻 不受壓力時的阻值為
由題意可知，當電流表指針滿偏，此時為水位最大值。此時壓敏電阻 的阻值最小
假設此時“⊥〞形硬桿受到的壓力為F，由題意可得
“⊥〞形硬桿受到的壓力值等于物體M增大的浮力值，由此可知相對于“三級預警〞時，物體M受到的浮力增大了
由題意可知，物體M被浸沒1m其所受浮力為100N，以此類推相對于“三級預警〞時，物體M被浸沒的深度又增加了1.6m，所以此裝置能測量的最高水位高于戒備水位 (5)由題意可知，從“戒備水位〞到“三級預警〞時，水位上升了1m，電路總電阻減小了 ；而從“三級預警〞到“最高戒備〞水位時，水位上升了1.6m，但電路總電阻減小了 。綜上所述，電路中總電阻的變化量并不和水位的上漲量成正比，由此可推斷假設把電流表改裝成水位計，因電路中電流的變化和水位的變化并不成正比，所以改裝而成的水位計其刻度是不均勻的。

【分析】〔1〕阿基米德原理給出了一種求解物體浮力大小的方法，F(xiàn)浮=ρ液gV排 ， ρ液是液體的密度，V排使物體排開水的體積；
〔2〕結合電路中電阻的接法，結合滑片的移動方向，求解電阻的變化；
〔3〕結合電壓表選擇的量程和分度值，根據指針讀數即可；
〔4〕結合阿基米德的原理求解水的深度，進而求解戒備水位；
〔5〕結合水深的表達式求解即可。
