備戰2021中考一輪復習基礎知識強化訓練——18.3測量小燈泡的電功率

這是一份備戰2021中考一輪復習基礎知識強化訓練——18.3測量小燈泡的電功率，共19頁。試卷主要包含了2A，變阻器兩端電壓是5V，5Ω，如圖所示電路，電源電壓不變，2J， 等內容，歡迎下載使用。

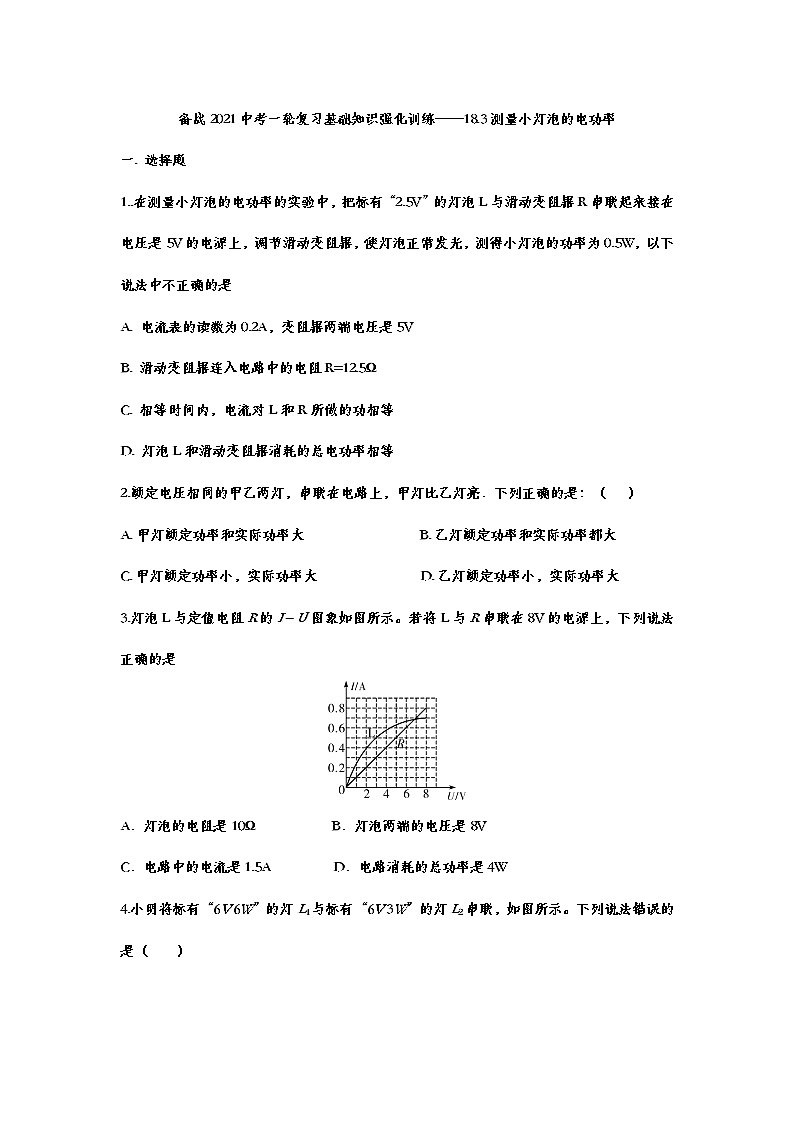

備戰2021中考一輪復習基礎知識強化訓練——18.3測量小燈泡的電功率一. 選擇題1..在測量小燈泡的電功率的實驗中，把標有“2.5V”的燈泡L與滑動變阻器R串聯起來接在電壓是5V的電源上，調節滑動變阻器，使燈泡正常發光，測得小燈泡的功率為0.5W，以下說法中不正確的是A. 電流表的讀數為0.2A，變阻器兩端電壓是5VB. 滑動變阻器連入電路中的電阻R=12.5ΩC. 相等時間內，電流對L和R所做的功相等D. 燈泡L和滑動變阻器消耗的總電功率相等2.額定電壓相同的甲乙兩燈，串聯在電路上，甲燈比乙燈亮．下列正確的是：（　 ）            A. 甲燈額定功率和實際功率大                                B. 乙燈額定功率和實際功率都大

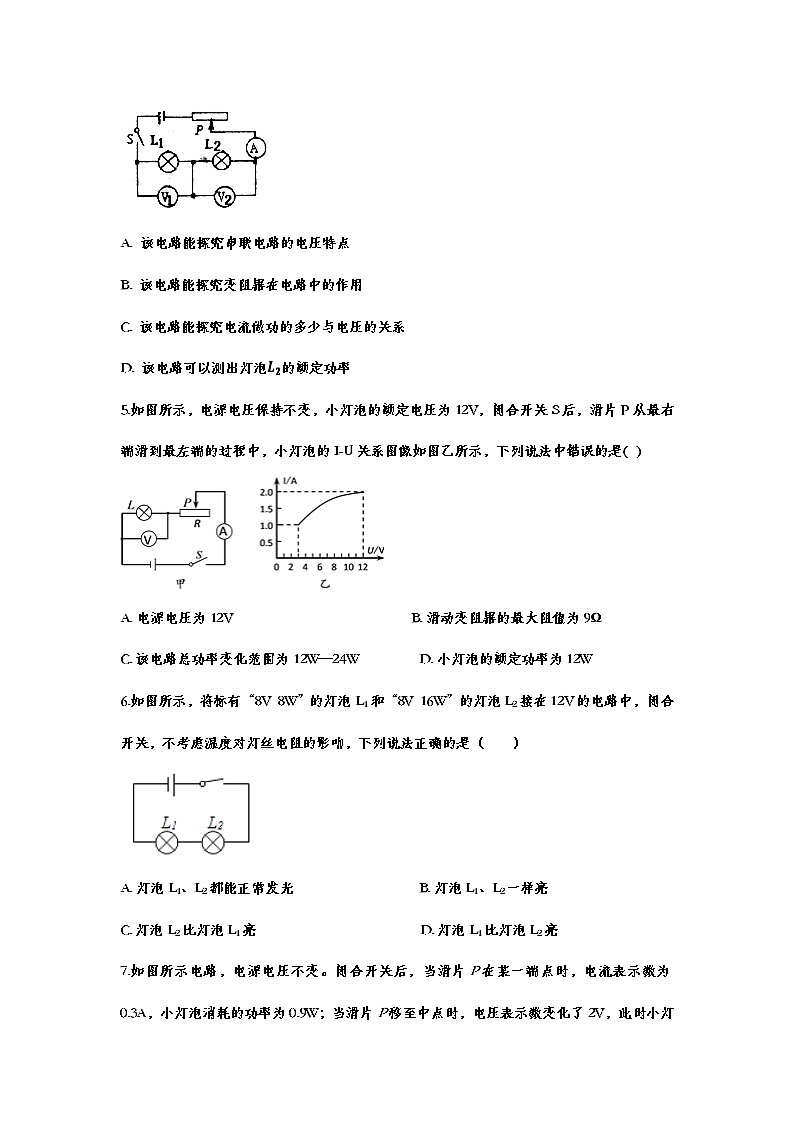

C. 甲燈額定功率小，實際功率大                             D. 乙燈額定功率小，實際功率大3.燈泡L與定值電阻R的I﹣U圖象如圖所示。若將L與R串聯在8V的電源上，下列說法正確的是A．燈泡的電阻是10Ω           B．燈泡兩端的電壓是8VC．電路中的電流是1.5A         D．電路消耗的總功率是4W4.小明將標有“6V 6W”的燈 L1與標有“6V 3W”的燈L2串聯，如圖所示。下列說法錯誤的是（　　）A. 該電路能探究串聯電路的電壓特點
B. 該電路能探究變阻器在電路中的作用
C. 該電路能探究電流做功的多少與電壓的關系
D. 該電路可以測出燈泡的額定功率5.如圖所示，電源電壓保持不變，小燈泡的額定電壓為12V，閉合開關S后，滑片P從最右端滑到最左端的過程中，小燈泡的I-U關系圖像如圖乙所示，下列說法中錯誤的是(   )
 A. 電源電壓為12V                                                   B. 滑動變阻器的最大阻值為9Ω
C. 該電路總功率變化范圍為12W—24W                 D. 小燈泡的額定功率為12W6.如圖所示，將標有“8V  8W”的燈泡L1和“8V  16W”的燈泡L2接在12V的電路中，閉合開關，不考慮溫度對燈絲電阻的影響，下列說法正確的是（　　）
 A. 燈泡L1、L2都能正常發光                                    B. 燈泡L1、L2一樣亮

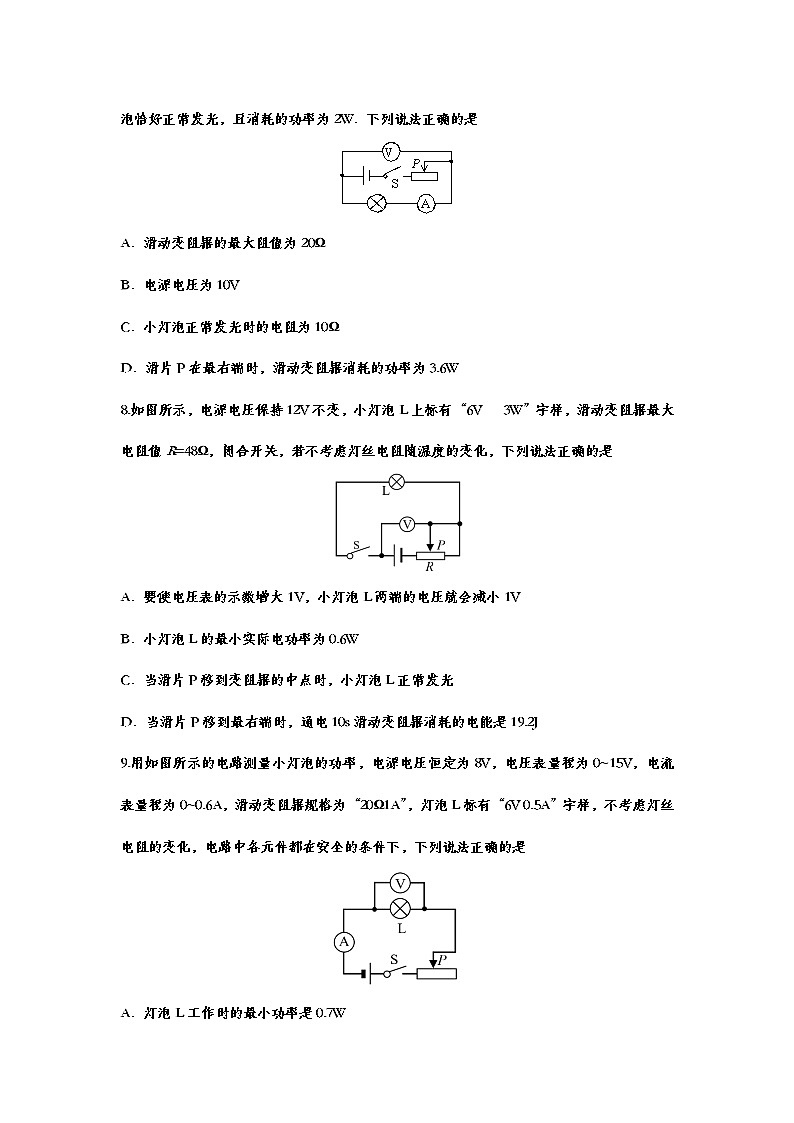

C. 燈泡L2比燈泡L1亮                                              D. 燈泡L1比燈泡L2亮7.如圖所示電路，電源電壓不變。閉合開關后，當滑片P在某一端點時，電流表示數為0.3A，小燈泡消耗的功率為0.9W；當滑片P移至中點時，電壓表示數變化了2V，此時小燈泡恰好正常發光，且消耗的功率為2W．下列說法正確的是A．滑動變阻器的最大阻值為20ΩB．電源電壓為10VC．小燈泡正常發光時的電阻為10ΩD．滑片P在最右端時，滑動變阻器消耗的功率為3.6W8.如圖所示，電源電壓保持12V不變，小燈泡L上標有“6V   3W”字樣，滑動變阻器最大電阻值R=48Ω，閉合開關，若不考慮燈絲電阻隨溫度的變化，下列說法正確的是A．要使電壓表的示數增大1V，小燈泡L兩端的電壓就會減小1VB．小燈泡L的最小實際電功率為0.6WC．當滑片P移到變阻器的中點時，小燈泡L正常發光D．當滑片P移到最右端時，通電10s滑動變阻器消耗的電能是19.2J9.用如圖所示的電路測量小燈泡的功率，電源電壓恒定為8V，電壓表量程為0~15V，電流表量程為0~0.6A，滑動變阻器規格為“20Ω1A”，燈泡L標有“6V 0.5A”字樣，不考慮燈絲電阻的變化，電路中各元件都在安全的條件下，下列說法正確的是A．燈泡L工作時的最小功率是0.7W         B．電流表示數的變化范圍是0.25~0.55AC．滑動變阻器允許的取值范圍是2~20ΩD．電壓表示數的變化范圍是3~6V10.如圖，燈泡所標有“6V 6W”字樣，R為定值電阻，電源電壓6V不變，閉合開關S時，電阻R消耗的功率為1W，不考慮燈絲電阻隨溫度的影響，則下列說法中正確的是（   ）  A. 燈泡消耗的功率小于6W但大于5W               B. 燈泡消耗的功率為5WC. 燈泡消耗的功率一定小于5W                 D. 燈泡和電阻R的總功率為6W二、填空題11.把標有“3.8V 1.52W”字樣的小燈泡接在電壓為5V的電路中，且正常發光，應給小燈泡________聯一個________Ω的電阻．12.如圖所示是小燈泡L和電阻R中電流隨電壓變化的圖象．由圖象可知，電阻R的阻值為________Ω．若將它們并聯接在電壓為2V的電源兩端，電路的總功率為________W．  13.如圖，將一根鎳鉻合金絲連接在電路中的M、N之間，閉合開關S，燈泡不發光，電流表無示數，電壓表有示數，則電路的故障是＿＿＿.排除故障后閉合開關，“2.5V 0.5W”的燈泡L恰能正常發光，則電流表的示數為＿＿＿A，若將這根鎳鉻合金絲拉長后再接入M、N之間，燈泡亮度將＿＿＿＿.三、實驗題14.在測定額定電壓為“2.5V”小燈泡電功率分組實驗中：（1）請用筆畫線代替導線，將圖甲中的實物電路連接完整__________．（2）小明閉合開關后，發現燈泡不亮，電流表無示數，電壓表有示數，則故障可能是____________．排除故障后，移動滑片使小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡額定功率為____________W.（3）小華在進行實驗數據處理時，算出了小燈泡的平均功率（如下表），你認為這樣處理數據是________（合理／不合理）的，理由：____________.（4）下列描述小燈泡功率P隨滑動變阻器阻值R變化情況的圖像中，正確的是____________．15.在“測量小燈泡的電功率”的實驗中，電源電壓為6V，小燈泡的額定電壓為3.8V，小燈泡電阻約為100Ω。（1）請你用筆畫線代替導線，將圖甲中的實驗電路連接完整（要求滑片向左移動時電流表示數變?。?；（2）小天同學在連接好最后一根導線時，小燈泡立即發光，請你分析產生這一現象的操作錯誤是______；（3）改正錯誤后繼續實驗，移動滑動變阻器滑片到某點，電壓表示數為2.5V，要使小燈泡正常發光，滑動變陽器滑片應向______（選填“左”、“右”）移動滑片，同時眼睛視線應注意觀察______的示數，直到小燈泡正常發光，此時電流表示數為0.32A，則小燈泡的額定功率是______W；（4）記下多組對應電流表和電壓表示數，繪制出如圖乙所示的產U-I圖象，由圖象可知用此實驗裝置______（選填“可以”或“不可以”）做“探究通過定值電阻的電流與電壓的關系“的實驗。16.實驗室購買了一批規格為“2.5V0.8W”的小燈泡，小明同學利用其中一只小燈泡做測量電功率的實驗，他設計了如圖甲所示的電路圖．實驗中各元件完好，電源電壓保持不變．（1）請你用筆畫線代替導線，將圖乙所示的實物電路連接完整（要求：滑動變阻器的滑片向右移動時小燈泡變暗，連接導線不能交叉）．    （2）小明調節滑動變阻器的滑片得到了三組電壓和電流的數據，填入他自己設計的表格．Ⅰ請指出這個表格設計不合理的地方________．
Ⅱ小明操作規范讀數正確，根據表中數據，當小燈泡兩端電壓為2.5V時，求得小燈泡的電功率為________W，故小明認為該小燈泡不合格，他判斷的理由是________
Ⅲ假如生產這種小燈泡鎢絲的粗細是一定的，則這個小燈泡不合格的原因是鎢絲的長度________（選填“大于”或“小于”）合格產品小燈泡鎢絲的長度．    （3）小明還想探究電流與電阻的關系，于是將甲圖中的小燈泡換成電阻，當電阻阻值是2Ω時，電流表示數為1A；要使電流表示數是0.5A，應將2Ω的電阻更換為________Ω的電阻；多次測量后作出的I﹣R圖象是圖中的________．17.在用電流表、電壓表測小燈泡電功率的實驗時，燈泡上標有“3.8V”字樣，小燈泡的電阻大約為10Ω，小紅連接的部分實驗電路如圖甲所示．
 （1）請幫助小紅完成實驗電路的連接．    （2）連接電路時開關要________；    （3）閉合開關前應將滑動變阻器滑片的位置調到________端（選填“左”或“右”）；    （4）實驗時小紅調節滑動變阻器，使燈泡正常發光，此時電流表的示數如圖乙所示，讀數為________ A，則小燈泡的額定功率為________ W．    （5）若電壓表0～15V量程已損壞，0～3V量程能正常使用，電源電壓為6V且恒定不變，仍利用現有的器材完成實驗：
請你在以上虛線框內畫出所設計的電路圖；    （6）連接電路后，調節滑動變阻器使電壓表示數為________V，此時小燈泡正常發光，讀出電流值并計算額定功率．    四、解答題18.實驗小組的同學設計了如圖所示的電路，已知電源電壓不變，閉合開關S，調節滑動變阻器滑片P的位置，根據電路中電壓表和電流表的數據描繪了如圖所示的兩條U-I圖線。其中利用電壓表和電流表的數據描繪出甲圖線，利用電壓表和電流表的數據描繪出乙圖線。求：（1）定值電阻R2的阻值；（2）電源電壓的大小及定值電阻R1的阻值；（3）R2消耗的最大功率。                 備戰2021中考一輪復習基礎知識強化訓練——18.3測量小燈泡的電功率參考答案一. 選擇題1..在測量小燈泡的電功率的實驗中，把標有“2.5V”的燈泡L與滑動變阻器R串聯起來接在電壓是5V的電源上，調節滑動變阻器，使燈泡正常發光，測得小燈泡的功率為0.5W，以下說法中不正確的是A. 電流表的讀數為0.2A，變阻器兩端電壓是5VB. 滑動變阻器連入電路中的電阻R=12.5ΩC. 相等時間內，電流對L和R所做的功相等D. 燈泡L和滑動變阻器消耗的總電功率相等【答案】A2.額定電壓相同的甲乙兩燈，串聯在電路上，甲燈比乙燈亮．下列正確的是：（　 ）            A. 甲燈額定功率和實際功率大                                B. 乙燈額定功率和實際功率都大
C. 甲燈額定功率小，實際功率大                             D. 乙燈額定功率小，實際功率大【答案】C  3.燈泡L與定值電阻R的I﹣U圖象如圖所示。若將L與R串聯在8V的電源上，下列說法正確的是A．燈泡的電阻是10Ω           B．燈泡兩端的電壓是8VC．電路中的電流是1.5A         D．電路消耗的總功率是4W【答案】D4.小明將標有“6V 6W”的燈 L1與標有“6V 3W”的燈L2串聯，如圖所示。下列說法錯誤的是（　?。?/span>A. 該電路能探究串聯電路的電壓特點
B. 該電路能探究變阻器在電路中的作用
C. 該電路能探究電流做功的多少與電壓的關系
D. 該電路可以測出燈泡的額定功率【答案】B
5.如圖所示，電源電壓保持不變，小燈泡的額定電壓為12V，閉合開關S后，滑片P從最右端滑到最左端的過程中，小燈泡的I-U關系圖像如圖乙所示，下列說法中錯誤的是(   )
 A. 電源電壓為12V                                                   B. 滑動變阻器的最大阻值為9Ω
C. 該電路總功率變化范圍為12W—24W                 D. 小燈泡的額定功率為12W【答案】D  6.如圖所示，將標有“8V  8W”的燈泡L1和“8V  16W”的燈泡L2接在12V的電路中，閉合開關，不考慮溫度對燈絲電阻的影響，下列說法正確的是（　　）
 A. 燈泡L1、L2都能正常發光                                    B. 燈泡L1、L2一樣亮
C. 燈泡L2比燈泡L1亮                                              D. 燈泡L1比燈泡L2亮【答案】D  7.如圖所示電路，電源電壓不變。閉合開關后，當滑片P在某一端點時，電流表示數為0.3A，小燈泡消耗的功率為0.9W；當滑片P移至中點時，電壓表示數變化了2V，此時小燈泡恰好正常發光，且消耗的功率為2W．下列說法正確的是A．滑動變阻器的最大阻值為20ΩB．電源電壓為10VC．小燈泡正常發光時的電阻為10ΩD．滑片P在最右端時，滑動變阻器消耗的功率為3.6W【答案】A8.如圖所示，電源電壓保持12V不變，小燈泡L上標有“6V   3W”字樣，滑動變阻器最大電阻值R=48Ω，閉合開關，若不考慮燈絲電阻隨溫度的變化，下列說法正確的是A．要使電壓表的示數增大1V，小燈泡L兩端的電壓就會減小1VB．小燈泡L的最小實際電功率為0.6WC．當滑片P移到變阻器的中點時，小燈泡L正常發光D．當滑片P移到最右端時，通電10s滑動變阻器消耗的電能是19.2J【答案】D9.用如圖所示的電路測量小燈泡的功率，電源電壓恒定為8V，電壓表量程為0~15V，電流表量程為0~0.6A，滑動變阻器規格為“20Ω1A”，燈泡L標有“6V 0.5A”字樣，不考慮燈絲電阻的變化，電路中各元件都在安全的條件下，下列說法正確的是A．燈泡L工作時的最小功率是0.7W         B．電流表示數的變化范圍是0.25~0.55AC．滑動變阻器允許的取值范圍是2~20ΩD．電壓表示數的變化范圍是3~6V【答案】D10.如圖，燈泡所標有“6V 6W”字樣，R為定值電阻，電源電壓6V不變，閉合開關S時，電阻R消耗的功率為1W，不考慮燈絲電阻隨溫度的影響，則下列說法中正確的是（   ）  A. 燈泡消耗的功率小于6W但大于5W               B. 燈泡消耗的功率為5WC. 燈泡消耗的功率一定小于5W                 D. 燈泡和電阻R的總功率為6W【答案】C二、填空題11.把標有“3.8V 1.52W”字樣的小燈泡接在電壓為5V的電路中，且正常發光，應給小燈泡________聯一個________Ω的電阻．【答案】串   312.如圖所示是小燈泡L和電阻R中電流隨電壓變化的圖象．由圖象可知，電阻R的阻值為________Ω．若將它們并聯接在電壓為2V的電源兩端，電路的總功率為________W．  【答案】10；1.4  13.如圖，將一根鎳鉻合金絲連接在電路中的M、N之間，閉合開關S，燈泡不發光，電流表無示數，電壓表有示數，則電路的故障是＿＿＿.排除故障后閉合開關，“2.5V 0.5W”的燈泡L恰能正常發光，則電流表的示數為＿＿＿A，若將這根鎳鉻合金絲拉長后再接入M、N之間，燈泡亮度將＿＿＿＿.【答案】PLQ間某處斷路   0.2   變暗三、實驗題14.在測定額定電壓為“2.5V”小燈泡電功率分組實驗中：（1）請用筆畫線代替導線，將圖甲中的實物電路連接完整__________．（2）小明閉合開關后，發現燈泡不亮，電流表無示數，電壓表有示數，則故障可能是____________．排除故障后，移動滑片使小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡額定功率為____________W.（3）小華在進行實驗數據處理時，算出了小燈泡的平均功率（如下表），你認為這樣處理數據是________（合理／不合理）的，理由：____________.（4）下列描述小燈泡功率P隨滑動變阻器阻值R變化情況的圖像中，正確的是____________．【答案】    (1).     (2). 燈泡斷路    (3). 0.75    (4). 不合理    (5). 燈泡在不同電壓下的實際功率是不同的，這樣算出的平均功率沒有意義    (6). B15.在“測量小燈泡的電功率”的實驗中，電源電壓為6V，小燈泡的額定電壓為3.8V，小燈泡電阻約為100Ω。（1）請你用筆畫線代替導線，將圖甲中的實驗電路連接完整（要求滑片向左移動時電流表示數變?。?/span>（2）小天同學在連接好最后一根導線時，小燈泡立即發光，請你分析產生這一現象的操作錯誤是______；（3）改正錯誤后繼續實驗，移動滑動變阻器滑片到某點，電壓表示數為2.5V，要使小燈泡正常發光，滑動變陽器滑片應向______（選填“左”、“右”）移動滑片，同時眼睛視線應注意觀察______的示數，直到小燈泡正常發光，此時電流表示數為0.32A，則小燈泡的額定功率是______W；（4）記下多組對應電流表和電壓表示數，繪制出如圖乙所示的產U-I圖象，由圖象可知用此實驗裝置______（選填“可以”或“不可以”）做“探究通過定值電阻的電流與電壓的關系“的實驗。【答案】（1）（2）連接電路時，開關未斷開（3）右 電壓表   1.216（4）不可以16.實驗室購買了一批規格為“2.5V0.8W”的小燈泡，小明同學利用其中一只小燈泡做測量電功率的實驗，他設計了如圖甲所示的電路圖．實驗中各元件完好，電源電壓保持不變．（1）請你用筆畫線代替導線，將圖乙所示的實物電路連接完整（要求：滑動變阻器的滑片向右移動時小燈泡變暗，連接導線不能交叉）．    （2）小明調節滑動變阻器的滑片得到了三組電壓和電流的數據，填入他自己設計的表格．Ⅰ請指出這個表格設計不合理的地方________．
Ⅱ小明操作規范讀數正確，根據表中數據，當小燈泡兩端電壓為2.5V時，求得小燈泡的電功率為________W，故小明認為該小燈泡不合格，他判斷的理由是________
Ⅲ假如生產這種小燈泡鎢絲的粗細是一定的，則這個小燈泡不合格的原因是鎢絲的長度________（選填“大于”或“小于”）合格產品小燈泡鎢絲的長度．    （3）小明還想探究電流與電阻的關系，于是將甲圖中的小燈泡換成電阻，當電阻阻值是2Ω時，電流表示數為1A；要使電流表示數是0.5A，應將2Ω的電阻更換為________Ω的電阻；多次測量后作出的I﹣R圖象是圖中的________．【答案】（1）
（2）表中設計了平均電功率；0.8；額定電壓下小燈泡消耗的功率大于額定功率；小于
（3）4；D  17.在用電流表、電壓表測小燈泡電功率的實驗時，燈泡上標有“3.8V”字樣，小燈泡的電阻大約為10Ω，小紅連接的部分實驗電路如圖甲所示．
 （1）請幫助小紅完成實驗電路的連接．    （2）連接電路時開關要________；    （3）閉合開關前應將滑動變阻器滑片的位置調到________端（選填“左”或“右”）；    （4）實驗時小紅調節滑動變阻器，使燈泡正常發光，此時電流表的示數如圖乙所示，讀數為________ A，則小燈泡的額定功率為________ W．    （5）若電壓表0～15V量程已損壞，0～3V量程能正常使用，電源電壓為6V且恒定不變，仍利用現有的器材完成實驗：
請你在以上虛線框內畫出所設計的電路圖；    （6）連接電路后，調節滑動變阻器使電壓表示數為________V，此時小燈泡正常發光，讀出電流值并計算額定功率．    【答案】（1）
（2）斷開
（3）左
（4）0.3；1.14
（5）
（6）2.2  四、解答題18.實驗小組的同學設計了如圖所示的電路，已知電源電壓不變，閉合開關S，調節滑動變阻器滑片P的位置，根據電路中電壓表和電流表的數據描繪了如圖所示的兩條U-I圖線。其中利用電壓表和電流表的數據描繪出甲圖線，利用電壓表和電流表的數據描繪出乙圖線。求：（1）定值電阻R2的阻值；（2）電源電壓的大小及定值電阻R1的阻值；（3）R2消耗的最大功率。【答案】（1）2Ω（2）1.5V   1Ω（3）0.5W
