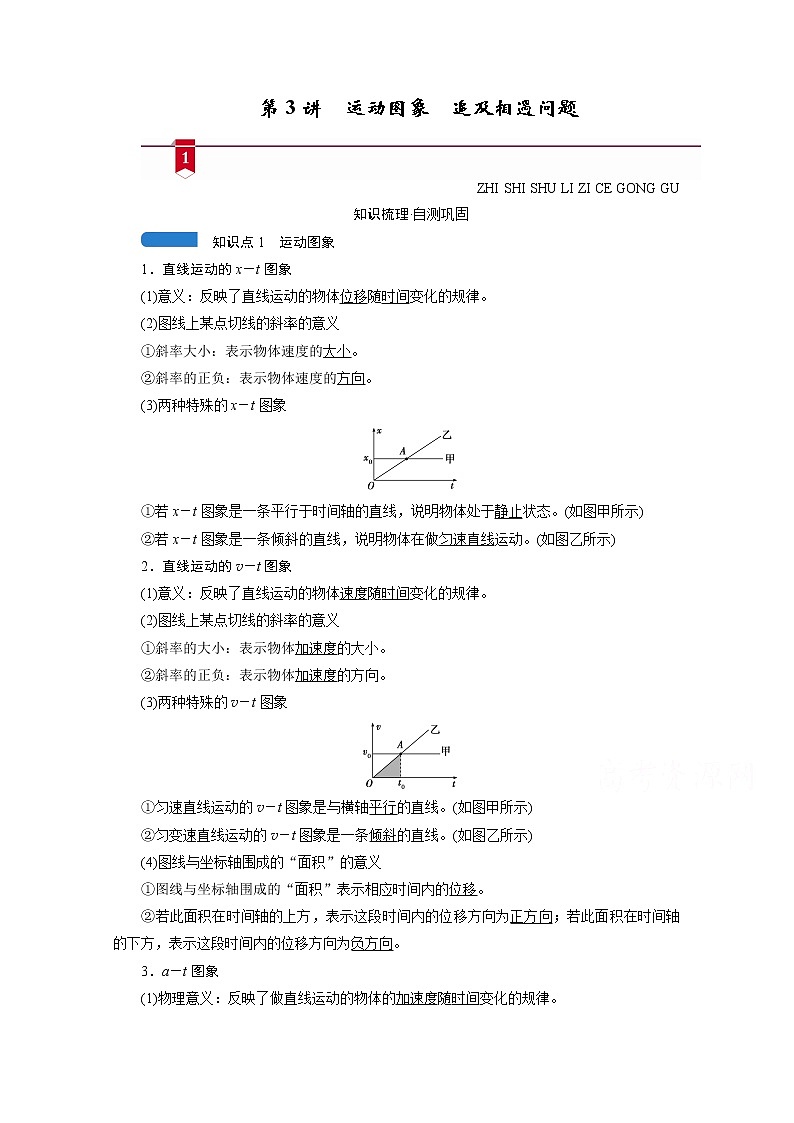

第3講　運動圖象　追及相遇問題
ZHI SHI SHU LI ZI CE GONG GU
知識梳理·自測鞏固
　知識點1　運動圖象
1．直線運動的x－t圖象
(1)意義：反映了直線運動的物體位移隨時間變化的規律。
(2)圖線上某點切線的斜率的意義
①斜率大小：表示物體速度的大小。
②斜率的正負：表示物體速度的方向。
(3)兩種特殊的x－t圖象

①若x－t圖象是一條平行于時間軸的直線，說明物體處于靜止?fàn)顟B(tài)。(如圖甲所示)
②若x－t圖象是一條傾斜的直線，說明物體在做勻速直線運動。(如圖乙所示)
2．直線運動的v－t圖象
(1)意義：反映了直線運動的物體速度隨時間變化的規律。
(2)圖線上某點切線的斜率的意義
①斜率的大小：表示物體加速度的大小。
②斜率的正負：表示物體加速度的方向。
(3)兩種特殊的v－t圖象

①勻速直線運動的v－t圖象是與橫軸平行的直線。(如圖甲所示)
②勻變速直線運動的v－t圖象是一條傾斜的直線。(如圖乙所示)
(4)圖線與坐標軸圍成的“面積”的意義
①圖線與坐標軸圍成的“面積”表示相應時間內的位移。
②若此面積在時間軸的上方，表示這段時間內的位移方向為正方向；若此面積在時間軸的下方，表示這段時間內的位移方向為負方向。
3．a(chǎn)－t圖象
(1)物理意義：反映了做直線運動的物體的加速度隨時間變化的規律。

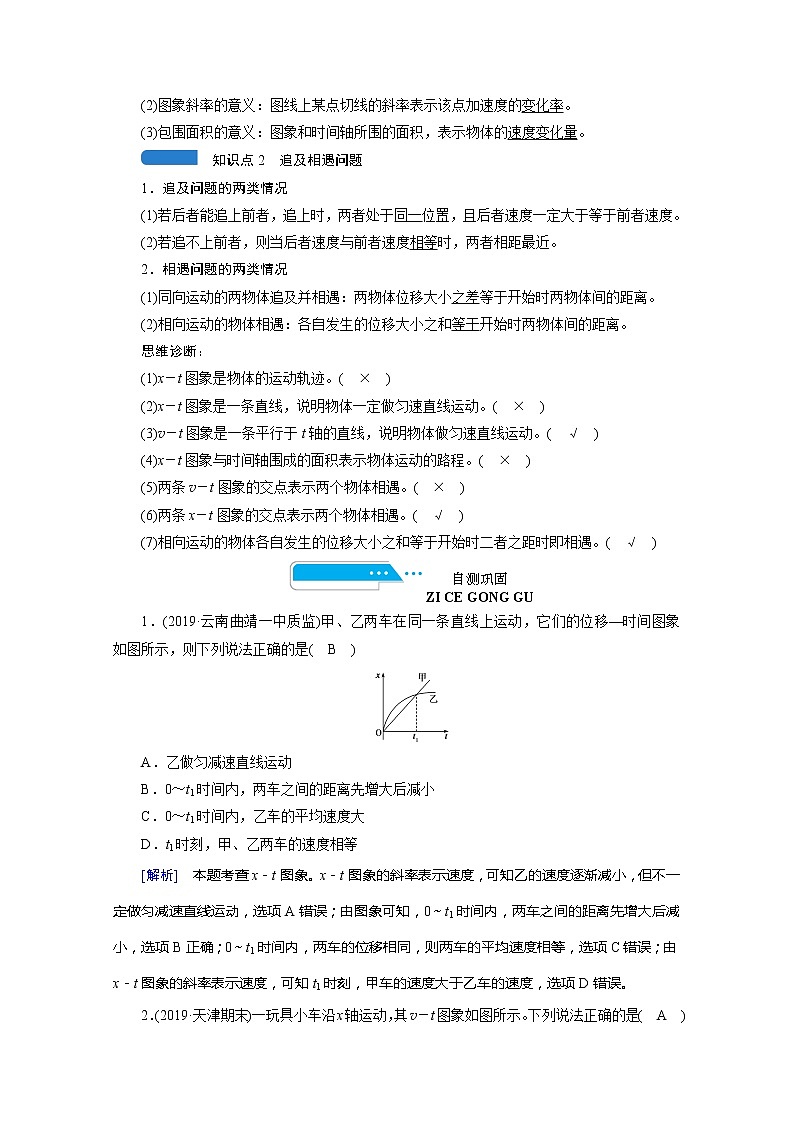

(2)圖象斜率的意義：圖線上某點切線的斜率表示該點加速度的變化率。
(3)包圍面積的意義：圖象和時間軸所圍的面積，表示物體的速度變化量。
　知識點2　追及相遇問題
1．追及問題的兩類情況
(1)若后者能追上前者，追上時，兩者處于同一位置，且后者速度一定大于等于前者速度。
(2)若追不上前者，則當后者速度與前者速度相等時，兩者相距最近。
2．相遇問題的兩類情況
(1)同向運動的兩物體追及并相遇：兩物體位移大小之差等于開始時兩物體間的距離。
(2)相向運動的物體相遇：各自發生的位移大小之和等于開始時兩物體間的距離。
思維診斷：
(1)x－t圖象是物體的運動軌跡。(　×　)
(2)x－t圖象是一條直線，說明物體一定做勻速直線運動。(　×　)
(3)v－t圖象是一條平行于t軸的直線，說明物體做勻速直線運動。(　√　)
(4)x－t圖象與時間軸圍成的面積表示物體運動的路程。(　×　)
(5)兩條v－t圖象的交點表示兩個物體相遇。(　×　)
(6)兩條x－t圖象的交點表示兩個物體相遇。(　√　)
(7)相向運動的物體各自發生的位移大小之和等于開始時二者之距時即相遇。(　√　)

1．(2019·云南曲靖一中質監)甲、乙兩車在同一條直線上運動，它們的位移—時間圖象如圖所示，則下列說法正確的是(　B　)

A．乙做勻減速直線運動
B．0～t1時間內，兩車之間的距離先增大后減小
C．0～t1時間內，乙車的平均速度大
D．t1時刻，甲、乙兩車的速度相等
[解析]　本題考查x－t圖象。x－t圖象的斜率表示速度，可知乙的速度逐漸減小，但不一定做勻減速直線運動，選項A錯誤；由圖象可知，0～t1時間內，兩車之間的距離先增大后減小，選項B正確；0～t1時間內，兩車的位移相同，則兩車的平均速度相等，選項C錯誤；由x－t圖象的斜率表示速度，可知t1時刻，甲車的速度大于乙車的速度，選項D錯誤。

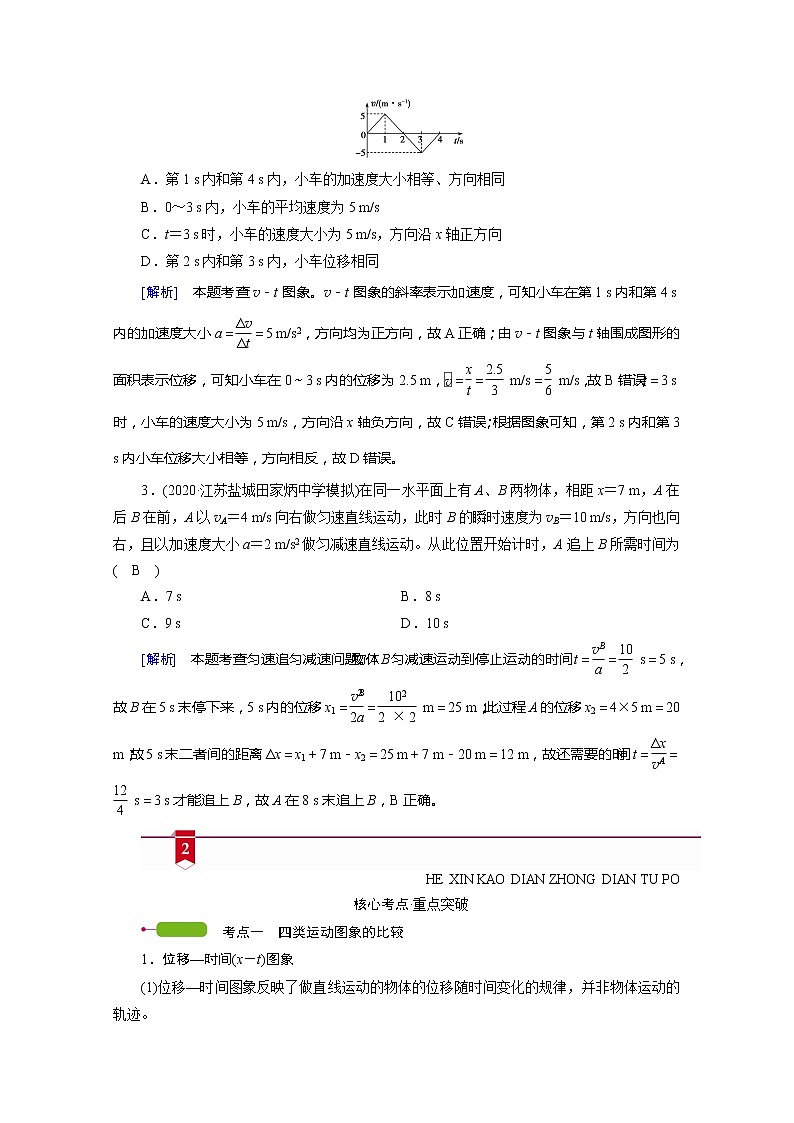

2．(2019·天津期末)一玩具小車沿x軸運動，其v－t圖象如圖所示。下列說法正確的是(　A　)

A．第1 s內和第4 s內，小車的加速度大小相等、方向相同
B．0～3 s內，小車的平均速度為5 m/s
C．t＝3 s時，小車的速度大小為5 m/s，方向沿x軸正方向
D．第2 s內和第3 s內，小車位移相同
[解析]　本題考查v－t圖象。v－t圖象的斜率表示加速度，可知小車在第1 s內和第4 s內的加速度大小a＝＝5 m/s2，方向均為正方向，故A正確；由v－t圖象與t軸圍成圖形的面積表示位移，可知小車在0～3 s內的位移為2.5 m，＝＝ m/s＝ m/s，故B錯誤；t＝3 s時，小車的速度大小為5 m/s，方向沿x軸負方向，故C錯誤；根據圖象可知，第2 s內和第3 s內小車位移大小相等，方向相反，故D錯誤。
3．(2020·江蘇鹽城田家炳中學模擬)在同一水平面上有A、B兩物體，相距x＝7 m，A在后B在前，A以vA＝4 m/s向右做勻速直線運動，此時B的瞬時速度為vB＝10 m/s，方向也向右，且以加速度大小a＝2 m/s2做勻減速直線運動。從此位置開始計時，A追上B所需時間為(　B　)
A．7 s B．8 s
C．9 s D．10 s
[解析]　本題考查勻速追勻減速問題。物體B勻減速運動到停止運動的時間t＝＝ s＝5 s，故B在5 s末停下來，5 s內的位移x1＝＝ m＝25 m；此過程A的位移x2＝4×5 m＝20 m；故5 s末二者間的距離Δx＝x1＋7 m－x2＝25 m＋7 m－20 m＝12 m，故還需要的時間t＝＝ s＝3 s才能追上B，故A在8 s末追上B，B正確。
HE XIN KAO DIAN ZHONG DIAN TU PO
核心考點·重點突破
　考點一　四類運動圖象的比較
1．位移—時間(x－t)圖象
(1)位移—時間圖象反映了做直線運動的物體的位移隨時間變化的規律，并非物體運動的軌跡。
(2)位移—時間圖象只能描述物體做直線運動的情況，這是因為位移—時間圖象只能表示物體運動的兩個方向：t軸上方代表正方向，t軸下方代表負方向。
(3)位移—時間圖線上每一點的斜率表示物體該時刻的速度，斜率的大小表示速度的大小，斜率的正負表示速度的方向。
例1　(2019·福建漳州二模)(多選)某個做直線運動的質點的位置—時間圖象(拋物線)如圖所示，P(2 s,12 m)為圖線上的一點。PQ為過P點的切線，與x軸交于點Q(0,4 m)。已知t＝0時質點的速度大小為8 m/s，則下列說法正確的是(　AC　)

A．質點做勻減速直線運動
B．t＝2 s時，質點的速度大小為6 m/s
C．質點的加速度大小為2 m/s2
D．0～1 s內，質點的位移大小為4 m
[解析]　本題考查位移—時間圖象。由于位移—時間圖象為拋物線，結合勻變速直線運動的位移—時間公式x＝v0t＋at2，已知v0＝8 m/s，時間t＝2 s時的位移為x＝12 m，代入解得a＝－2 m/s2，則圖線對應的函數為x＝8t－t2，即質點做勻減速直線運動，加速度大小為2 m/s2，故A、C正確；t＝2 s時質點的瞬時速度為v2＝v0＋at＝(8－2×2) m/s＝4 m/s，故B錯誤；由位移—時間公式可得0～1 s內質點的位移x1＝8×1 m－12 m＝7 m，故D錯誤。
2．速度—時間(v－t)圖象
(1)速度—時間圖象反映了做直線運動的物體的速度隨時間變化的規律，只能描述物體做直線運動的情況。
(2)速度—時間圖線上每一點的斜率表示物體該時刻的加速度。
(3)速度—時間圖線與t軸所圍面積表示這段時間內物體的位移。
例2　(2019·遼寧大連模擬)如圖所示為某質點做直線運動的v－t圖象，已知t0時刻質點的速度為v0,2t0時刻質點的速度為2v0。圖中OA與AB是關于A點中心對稱的曲線。由此可求出的物理量有(　C　)

A．0～t0時間內的位移　 B．t0～2t0時間內的平均速度
C．0～2t0時間內的位移 D．2t0時刻的加速度
[解析]　解答本題的關鍵是抓住題中的“中心對稱”這一條件，利用對稱性解決問題。
本題考查v－t圖象。對于v－t圖象，圖線與時間軸圍成的面積表示位移，0～t0時間內的圖象是曲線且不知曲線方程，無法求解0～t0時間內的位移，同理也不清楚t0～2t0時間內圖線的曲線方程，無法求解t0～2t0時間內的位移，也無法求解該時間段內的平均速度，故A、B錯誤；圖中OA和AB是關于A點中心對稱的曲線，利用割補法可知圖線與時間軸圍成的面積等于連接O、B的直線與時間軸圍成的三角形面積，該面積可求，故C正確；對于v－t圖象，圖象的斜率表示加速度，但2t0時刻圖象的斜率無法求解，即無法求解2t0時刻的加速度，故D錯誤。
3．加速度—時間(a－t)圖象
(1)加速度—時間圖象反映了做直線運動的物體的加速度隨時間變化的規律，也是只能描述物體做直線運動的情況。
(2)加速度—時間圖線與t軸所圍面積表示這段時間內物體的速度變化量。
例3　(2020·山東日照一模)一物體在外力作用下由靜止開始沿直線運動，其加速度隨時間變化的關系圖線如圖所示。下列說法正確的是(　D　)

A．物體運動的最大速度是4 m/s
B．t＝4 s時物體回到出發點
C．t＝4 s時物體開始反向運動
D．t＝1 s末和t＝3 s末物體的瞬時速度相同
[解析]　本題根據a－t圖象考查直線運動問題。a－t圖象與時間軸所圍的面積表示速度變化量，物體初速度為零，由題圖可知，物體運動的最大速度為vmax＝×2×2 m/s＝2 m/s，故A錯誤；0～1 s內物體做加速度增大的加速運動，1～2 s內物體做加速度減小的加速運動，2～3 s內物體做加速度反向增大的減速運動，3～4 s內物體做加速度反向減小的減速運動，根據對稱性可知，物體在4 s末時速度減為零，4 s后物體重復前面的運動，故B、C錯誤；由B、C項分析可知，t＝1 s末和t＝3 s末物體的瞬時速度相同，故D正確。
4．位置坐標(y－x)圖象
表示物體位置的坐標圖，圖線表示物體實際運動軌跡的路線，在坐標圖上能表示出物體運動的位移。
例4　(多選)如圖為甲、乙、丙三個軍事小分隊進行軍事行動的運動圖象，下列說法正確的是(　AB　)

A．甲、丙兩個分隊的運動路線為曲線，乙分隊的運動路線為直線
B．甲、乙、丙三個分隊的位移相等
C．甲、乙、丙三個分隊的平均速度相等
D．甲、乙、丙三個分隊運動的路程相等
[解析]　位置坐標圖象顯示的是物體的運動軌跡，從圖可以看出甲、丙兩個分隊運動路線為曲線，乙分隊的運動路線為直線，A正確；三個隊的初、末位置相同，位移相等，但運動路程不同，B正確，D錯誤；因不知道三個分隊運動的時間大小關系，故無法比較三個分隊的平均速度大小關系，C錯誤。
　考點二　圖象問題的解題思路
用圖象來描述兩個物理量之間的關系，是物理學中常用的方法，是一種直觀且形象的語言和工具。它運用數和形的巧妙結合，恰當?shù)乇磉_(dá)各種現象的物理過程和物理規律。運用圖象解題的能力可歸納為以下兩個方面：
1．讀圖

2．作圖和用圖
依據物體的狀態或物理過程所遵循的物理規律，作出與之對應的示意圖或數學函數圖象來研究和處理問題。
例5　(2019·遼寧遼陽模擬)(多選)研究人員正在檢測某新能源動力車的剎車性能，如圖所示是一次在平直公路上實驗時，動力車整個剎車過程中位移與速度平方之間的關系圖象，下列說法正確的是(　AB　)

A．動力車的初速度為20 m/s
B．剎車過程動力車的加速度大小為5 m/s2
C．剎車過程持續的時間為10 s
D．剎車過程經過6 s時動力車的位移為30 m
[解析]　根據0－v2＝2ax得＝－，可知＝ m－1·s2，解得剎車過程中動力車的加速度大小a＝5 m/s2，由圖線可知，v＝400 m2·s－2，則動力車的初速度為v0＝20 m/s，選項A、B正確；剎車過程持續的時間t＝＝ s＝4 s，故C錯誤；剎車過程中動力車在6 s內的位移等于4 s內的位移，則x＝＝ m＝40 m，故D錯誤。
規律總結：
若題中圖象是直線，一般都要寫出縱軸與橫軸的表達式，結合數學知識得出圖象的截距及斜率意義。
〔類題演練1〕
(2020·廣東茂名一模)某物體做直線運動，運動時間t內位移為x，物體的－t圖象如圖所示，則下列說法正確的是(　C　)

A．物體的加速度大小為2 m/s2
B．t＝0時，物體的初速度為2 m/s
C．t＝0到t＝1 s這段時間物體的位移為2 m
D．t＝0到t＝2 s這段時間物體的平均速度為2 m/s
[解析]　本題考查非常規圖象問題。根據勻變速直線運動位移x＝v0t＋at2，可得＝v0＋at，由圖可得v0＝4 m/s，a＝－ m/s2＝－2 m/s2，故a＝－4 m/s2，由此可知A、B錯誤；從t＝0到t＝1 s這段時間內物體的位移為x1＝4×1 m＋×(－4)×12 m＝2 m，故C正確；從t＝0到t＝2 s這段時間內物體的位移x2＝4×2 m＋×(－4)×22 m＝0，可知平均速度為0，D錯誤。
　考點三　追及和相遇問題
討論追及、相遇的問題，其實質就是分析討論兩物體在同一時刻能否到達相同的空間位置問題。
1．追及和相遇問題中的兩個關系和一個條件
(1)兩個關系：即時間關系和位移關系，這兩個關系可通過畫運動示意圖得到。
(2)一個條件：即兩者速度相等，它往往是物體間能否追上、追不上或(兩者)距離最大、最小的臨界條件，也是分析判斷的切入點。
2．追及和相遇問題常見的情況
假設物體A追物體B，開始時兩個物體相距x0，有兩種常見情況：
(1)A追上B時，必有xA－xB＝x0，且vA≥vB。
(2)如果兩物體恰好不相撞，兩物體同時到達同一位置時速度相同，必有xA－xB＝x0，vA＝vB。如果兩物體保證不相撞，此時應有vA110 m，故甲車不能安全超車。
[答案]　(1)4 s　(2)不能安全超車
方法總結：
追及和相遇問題的求解方法
(1)解題思路
???
(2)解題技巧
①緊抓“一圖三式”，即：過程示意圖，時間關系式、速度關系式和位移關系式。
②審題應抓住題目中的關鍵字眼，充分挖掘題目中的隱含條件，如“剛好”“恰好”“最多”“至少”等，往往對應一個臨界狀態，滿足相應的臨界條件。
③若被追趕的物體做勻減速運動，一定要注意追上前該物體是否已經停止運動，另外還要注意最后對解的討論分析。
〔類題演練2〕
(2019·安徽江淮十校聯考)甲、乙兩車同時同地出發，在同一平直公路上行駛。其中甲車做勻速直線運動，乙車由靜止開始做勻加速直線運動，其運動的x－t圖象如圖所示。則乙車追上甲車前兩車間的最大距離為(　C　)

A．15 m 　 B．20 m
C．25 m D．50 m
[解析]　

本題考查勻速追勻加速問題。由題知，v甲＝ m/s＝20 m/s,100 m＝a(5 s)2，可知v乙＝at＝8t。將x－t圖象轉化為v－t圖象，如圖所示。v－t圖象與t軸圍成的圖形面積表示位移，可知t＝2.5 s時，甲、乙速度相等，此時相距最遠，所以最大距離是陰影部分面積，即25 m，故選C。
〔類題演練3〕
(2019·安徽定遠育才學校一檢)(多選)汽車甲以速度v2沿平直的狹窄公路行駛，突然發現正前方l處有一輛同向行駛的汽車乙正以v1的速度開始做勻減速運動，且v1
