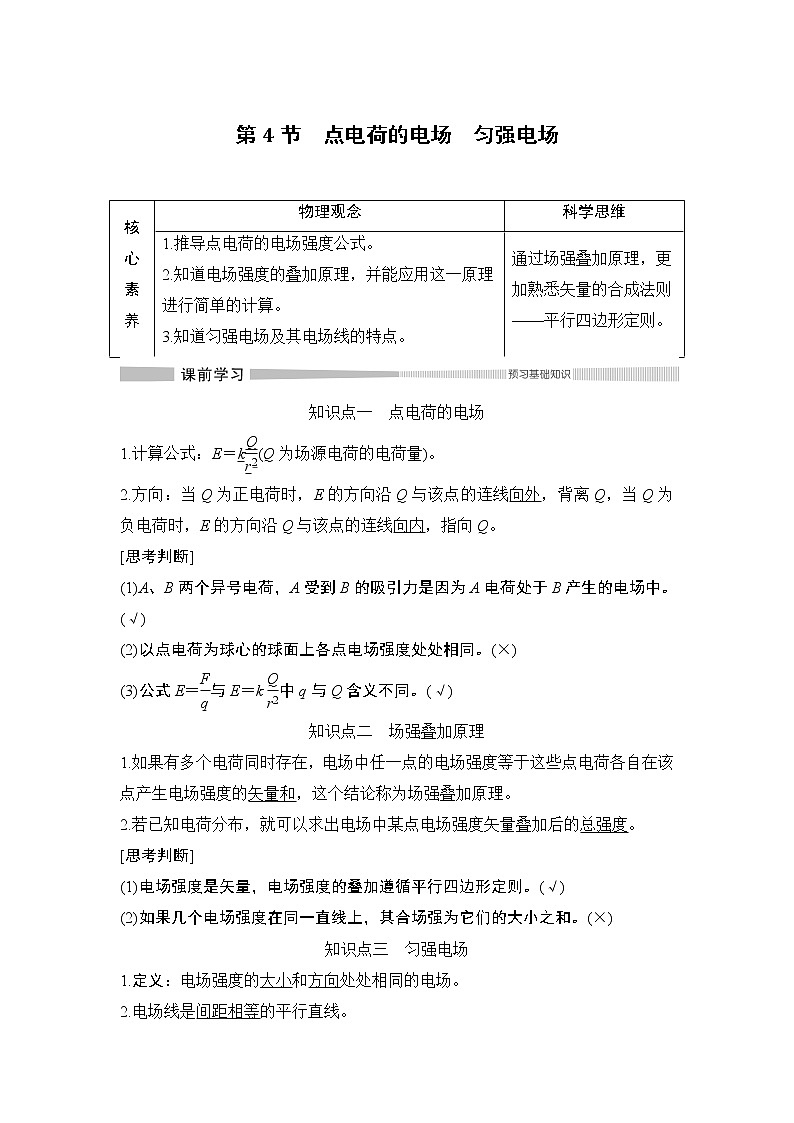

高中物理魯科版 (2019)必修 第三冊第4節 點電荷的電場 勻強電場優秀教案及反思

這是一份高中物理魯科版 (2019)必修 第三冊第4節 點電荷的電場 勻強電場優秀教案及反思，共16頁。






知識點一 點電荷的電場


1.計算公式：E＝keq \f(Q,r2)(Q為場源電荷的電荷量)。


2.方向：當Q為正電荷時，E的方向沿Q與該點的連線向外，背離Q，當Q為負電荷時，E的方向沿Q與該點的連線向內，指向Q。


[思考判斷]


(1)A、B兩個異號電荷，A受到B的吸引力是因為A電荷處于B產生的電場中。(√)


(2)以點電荷為球心的球面上各點電場強度處處相同。(×)


(3)公式E＝eq \f(F,q)與E＝keq \f(Q,r2)中q與Q含義不同。(√)


知識點二 場強疊加原理


1.如果有多個電荷同時存在，電場中任一點的電場強度等于這些點電荷各自在該點產生電場強度的矢量和，這個結論稱為場強疊加原理。


2.若已知電荷分布，就可以求出電場中某點電場強度矢量疊加后的總強度。


[思考判斷]


(1)電場強度是矢量，電場強度的疊加遵循平行四邊形定則。(√)


(2)如果幾個電場強度在同一直線上，其合場強為它們的大小之和。(×)


知識點三 勻強電場


1.定義：電場強度的大小和方向處處相同的電場。


2.電場線是間距相等的平行直線。

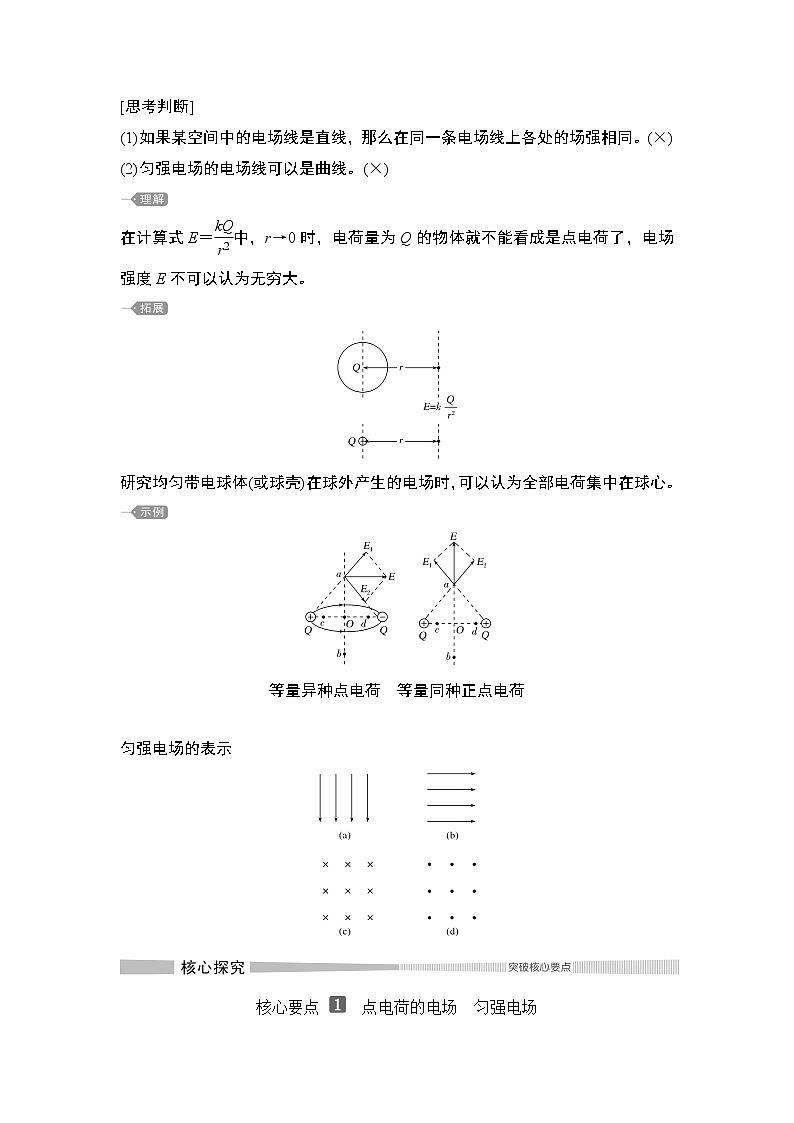

[思考判斷]


(1)如果某空間中的電場線是直線，那么在同一條電場線上各處的場強相同。(×)


(2)勻強電場的電場線可以是曲線。(×)





在計算式E＝eq \f(kQ,r2)中，r→0時，電荷量為Q的物體就不能看成是點電荷了，電場強度E不可以認為無窮大。








研究均勻帶電球體(或球殼)在球外產生的電場時，可以認為全部電荷集中在球心。








等量異種點電荷 等量同種正點電荷





勻強電場的表示








核心要點 點電荷的電場 勻強電場

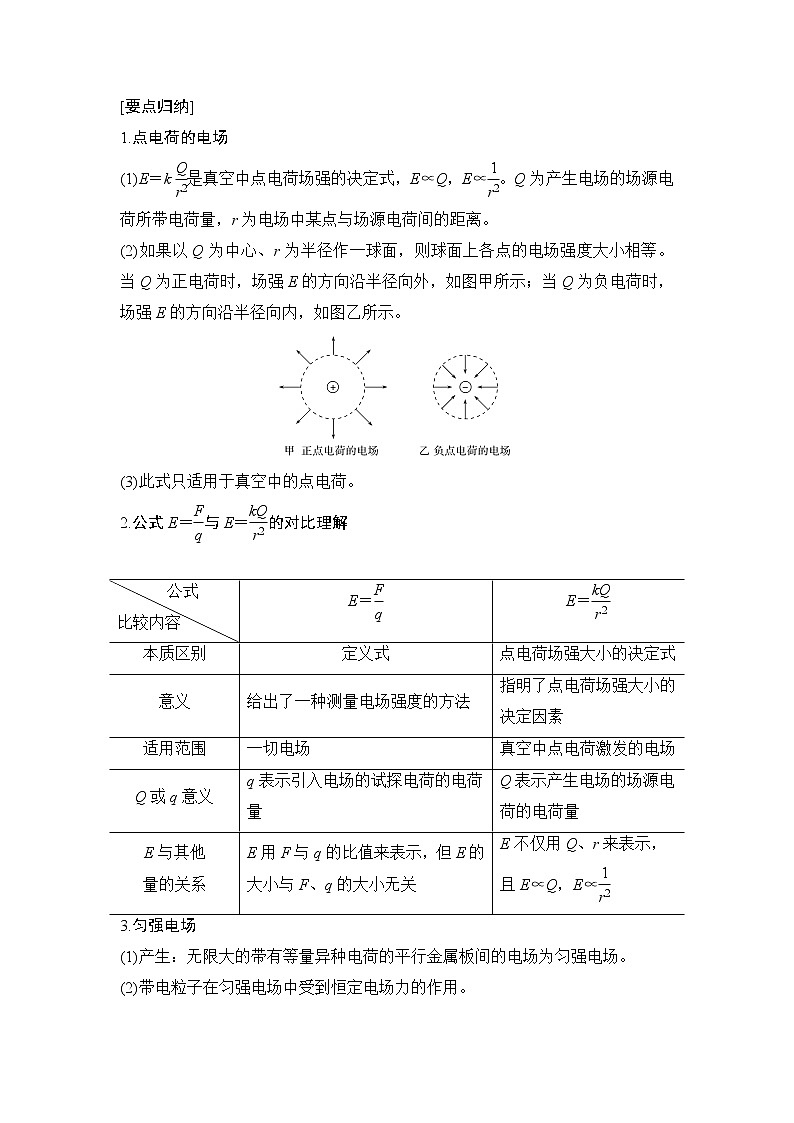

[要點歸納]


1.點電荷的電場


(1)E＝keq \f(Q,r2)是真空中點電荷場強的決定式，E∝Q，E∝eq \f(1,r2)。Q為產生電場的場源電荷所帶電荷量，r為電場中某點與場源電荷間的距離。


(2)如果以Q為中心、r為半徑作一球面，則球面上各點的電場強度大小相等。當Q為正電荷時，場強E的方向沿半徑向外，如圖甲所示；當Q為負電荷時，場強E的方向沿半徑向內，如圖乙所示。





(3)此式只適用于真空中的點電荷。


2.公式E＝eq \f(F,q)與E＝eq \f(kQ,r2)的對比理解





3.勻強電場


(1)產生：無限大的帶有等量異種電荷的平行金屬板間的電場為勻強電場。


(2)帶電粒子在勻強電場中受到恒定電場力的作用。


[試題案例]


[例1] (多選)圖甲中AB是一個點電荷形成電場的一條電場線，圖乙則是電場線上P、Q處的試探電荷所受電場力的大小與其電荷量間的函數關系圖像，下列說法可能的是( )





A.場源電荷在P點左側


B.場源電荷在P、Q之間


C.場源電荷在Q點右側


D.因不知場源電荷的電性，所以無法確定場強方向


解析 由F＝Eq和圖乙可知EP＞EQ，故場源電荷離P點較近，因為圖甲中AB是一個點電荷形成電場的一條電場線，如果場源電荷在P、Q之間，那AB就是兩條電場線了，所以場源電荷在P點左側，A正確，B、C錯誤；如果場源電荷為正點電荷，則場強方向由P指向Q；如果場源電荷為負點電荷，則場強方向由Q指向P。由于不知道點電荷的電性，故無法確定場強方向，D正確。


答案 AD


[例2] 如圖所示，絕緣光滑斜面(足夠長)傾角為37°，一帶正電的小物塊質量為m，電荷量為q，置于斜面上，當沿水平方向加如圖所示的勻強電場時，帶電小物塊恰好靜止在斜面上，從某時刻開始，電場強度變化為原來的eq \f(1,2)(sin 37°＝0.6，cs 37°＝0.8，g＝10 m/s2)，求：





(1)原來的電場強度的大?。?br/>

(2)小物塊運動的加速度；


(3)沿斜面下滑距離為l＝0.5 m時物塊的速度大小。


解析 (1)對小物塊受力分析如圖所示，小物塊靜止于斜面上，則





mgsin 37°＝qEcs 37°，E＝eq \f(mgtan 37°,q)＝eq \f(3mg,4q)。


(2)當場強變?yōu)樵瓉淼膃q \f(1,2)時，小物塊受到的合外力


F合＝mgsin 37°－eq \f(1,2)qEcs 37°＝eq \f(1,2)mgsin 37°＝0.3mg，


又F合＝ma，所以a＝3 m/s2，方向沿斜面向下。


(3)由動能定理得F合·l＝eq \f(1,2)mv2－0


即0.3mg·l＝eq \f(1,2)mv2，解得v＝eq \r(3) m/s。


答案 (1)eq \f(3mg,4q) (2)3 m/s2，方向沿斜面向下 (3)eq \r(3) m/s


[針對訓練1] 真空中O點放一個點電荷 Q＝＋1.0×10－9 C，直線MN通過O點，OM的距離r＝30 cm，M點放一個點電荷q＝－1.0×10－10 C，如圖所示。靜電力常量k＝9.0×109 N·m2/C2。求：





(1)q在M點受到的作用力；


(2)M點的場強；


(3)拿走q后M點的場強；


(4)M、N兩點的場強哪點大


解析 (1)根據庫侖定律得


FM＝keq \f(Qq,r2)＝eq \f(9.0×109×1.0×10－9×1.0×10－10,0.32) N


＝1.0×10－8 N。因為Q為正點電荷，q為負點電荷，庫侖力是吸引力，所以力的方向沿MO指向Q。


(2)M點的場強EM＝eq \f(FM,q)＝eq \f(1.0×10－8,1.0×10－10) N/C＝100 N/C，


其方向沿OM連線背離Q，因為它的方向跟正電荷受靜電力的方向相同。


(3)場強是反映電場的力的性質的物理量，它是由形成電場的電荷Q及電場中位置決定的，與試探電荷q是否存在無關。故M點的場強仍為100 N/C，方向沿OM連線背離Q。


(4)由E∝eq \f(1,r2)知M點場強大。


答案 見解析


[針對訓練2] 如圖所示，光滑絕緣細桿與水平面成θ角固定，桿上套有一帶正電小球，質量為m，帶電荷量為q，為使小球靜止在桿上，可加一勻強電場，所加電場的場強滿足什么條件時，小球可在桿上保持靜止( )





A.垂直于桿斜向上，場強大小為eq \f(mgcs θ,q)


B.豎直向上，場強大小為eq \f(mg,q)


C.垂直于桿斜向上，場強大小為eq \f(mgsin θ,q)


D.水平向右，場強大小為eq \f(mg,qtan θ)


解析 若所加電場的場強垂直于桿斜向上，對小球受力分析可知，其受到豎直向下的重力、垂直于桿斜向上的電場力和垂直于桿方向的彈力，在這三個力的作用下，小球沿桿方向上不可能平衡，選項A、C錯誤；若所加電場的場強豎直向上，對小球受力分析可知，當E＝eq \f(mg,q)時，電場力與重力等大反向，小球可在桿上保持靜止，選項B正確；若所加電場的場強水平向右，對小球受力分析可知，其共受到三個力的作用，假設小球此時能夠靜止，則根據平衡條件可得Eq＝mgtan θ，所以E＝eq \f(mgtan θ,q)，選項D錯誤。


答案 B


核心要點 場強疊加原理


[要點歸納]


(1)由于場強是矢量，故欲求出各個電荷在某點產生的場強的矢量和需用平行四邊形定則。


(2)各個電荷產生的電場是獨立的、互不影響的。


(3)對于計算不能視為點電荷的帶電體的電場強度，可以把帶電體分成很多小塊，每塊可以看成點電荷，用點電荷的電場疊加的方法計算。


[試題案例]


[例3] 如圖所示，真空中帶電荷量分別為＋Q和－Q的點電荷A、B相距r，求：





(1)兩點電荷連線的中點O處的場強的大小和方向；


(2)在兩點電荷連線的中垂線上，距A、B都為r的O′點處的場強大小和方向。


解析 (1)如圖甲所示，A、B兩點電荷在O點處產生的場強方向相同，均由A→B。A、B兩點電荷在O點處產生的電場強度大小





甲


EA＝EB＝eq \f(kQ,\b\lc\(\rc\)(\a\vs4\al\c1(\f(r,2)))\s\up12(2))＝eq \f(4kQ,r2)。


O點處的場強大小為EO＝EA＋EB＝eq \f(8kQ,r2)，方向由A→B。


(2)如圖乙所示，EA′＝EB′＝eq \f(kQ,r2)，由場強疊加原理可知，O′點處的場強EO′＝EA′＝EB′＝eq \f(kQ,r2)，方向由A→B。





乙


答案 (1)eq \f(8kQ,r2)，方向由A→B


(2)eq \f(kQ,r2)，方向由A→B


方法總結 1.“疊加電場”一經形成，電場中某點的場強也就唯一確定了。


2.場強疊加常用的方法有合成法、圖解法、正交分解法等；對于同一直線上電場強度的合成，可先規定正方向，進而把矢量運算轉化成代數運算。


[針對訓練3] 圖中邊長為a的正三角形ABC的三個頂點A、B、C處分別固定三個點電荷，電荷量分別為＋q、＋q、－q，求該三角形中心O點處電場強度的大小和方向。








解析 法一 如圖所示，每個點電荷在O點處產生的電場強度大小都是E＝eq \f(kq,\b\lc\(\rc\)(\a\vs4\al\c1(\f(\r(3)a,3)))\s\up12(2))＝eq \f(3kq,a2)，由圖可知，O點處的電場強度大小為E0＝eq \f(6kq,a2)，方向由O指向C。





法二 將C處點電荷視為電荷量分別為＋q、－2q的兩點電荷的復合體，則A、B、C三處的電荷量為＋q的點電荷在O點產生的總場強為0，O點處場強等于C處的電荷量為－2q的點電荷在此處產生的場強，故O點處的場強大小為EO＝eq \f(k×2q,\b\lc\(\rc\)(\a\vs4\al\c1(\f(\r(3)a,3)))\s\up12(2))＝eq \f(6kq,a2)，方向由O指向C。


答案 eq \f(6kq,a2) 方向由O指向C





1.(點電荷電場強度的求解)在點電荷Q產生的電場中有a、b兩點，相距為d，已知a點的場強大小為E，方向與ab連線成30°角，b點的場強方向與ab連線成120°角，如圖所示，則點電荷Q的電性和b點的場強大小為( )











A.正電、eq \f(E,3) B.負電、eq \f(E,3)


C.正電、3E D.負電、3E


解析 將表示場強E、Eb的有向線段延長，交點即為點電荷Q所在位置，如圖所示，由于電場強度方向指向點電荷Q，則知該點電荷帶負電。根據幾何知識解得，a點到Q點的距離ra＝2dcs 30°＝eq \r(3)d，b點到Q點的距離rb＝d，a、b兩點到點電荷Q的距離之比ra∶ rb＝eq \r(3)∶1。由公式E＝keq \f(Q,r2)，得a、b兩點場強大小的比值E∶Eb＝1∶3，即Eb＝3E，故A、B、C錯誤，D正確。





答案 D


2.(場強的疊加的應用)兩個固定的異號電荷q1和q2，電荷量給定且大小不等。用E1和E2分別表示兩個點電荷產生的電場強度的大小，則在通過兩個點電荷的直線上E1＝E2的點( )


A.有三個，其中兩處合場強為零


B.有三個，其中一處合場強為零


C.只有兩個，其中一處合場強為零


D.只有一個，該處合場強不為零


解析 設大電荷量為Q，小電荷量為q，兩電荷間距為L，在連線上場強大小相等的點距離q為r，則有keq \f(Q,（L－r）2)＝keq \f(q,r2)，r有兩個解，即場強大小相等的點有兩處，一處在兩電荷中間的連線上，合場強不為零，另一處在連線q的外側，合場強為零，故C正確。


答案 C


3.(場強疊加原理的應用)在一個等邊三角形ABC的頂點B和C處各放一個電荷量相同的點電荷時，測得A處的場強大小為E，方向與BC邊平行從B指向C，如圖所示，拿走C處的點電荷后，A處電場強度情況將是( )





A.大小仍為E，方向由A指向B


B.大小仍為E，方向由B指向A


C.大小變?yōu)閑q \f(E,2)，方向不變


D.不能作出結論


解析 設B、C處的點電荷在A處產生的場強大小均為E′，因為是等邊三角形，則E′＝E，拿走C處的點電荷后，A處電場強度大小為E，方向由B指向A，選項B正確。


答案 B


4.(勻強電場的理解)(多選)如圖所示的電場中屬于勻強電場的是( )





解析 勻強電場的電場線是等間距的平行直線，選項A盡管平行但不等間距，所以選項A錯誤；選項C盡管等間距，但不是平行的直線，所以選項C不符合題設條件，只有選項B、D符合題設條件。


答案 BD











基礎過關


1.(多選)真空中距點電荷(電荷量為Q)為r的A點處，放一個電荷量為q(q?Q)的點電荷，q受到的電場力大小為F，則A點的場強為( )








A.eq \f(F,Q) B.eq \f(F,q)


C.keq \f(q,r2) D.keq \f(Q,r2)


解析 E＝eq \f(F,q)中q指的是試探電荷的電荷量，E＝eq \f(kQ,r2)中Q指的是場源電荷的電荷量，故B、D正確。


答案 BD


2.圖中畫了四個電場的電場線，其中圖A和圖C中小圓圈表示一個點電荷，圖A中虛線是一個圓，圖B中幾條直線間距相等且互相平行，則在圖A、B、C、D中M、N兩處電場強度相同的是( )





解析 電場強度為矢量，M、N兩處電場強度相同，則電場強度方向、大小都要相同。圖A中，M、N兩點的電場強度大小相同，方向不同；圖B中是勻強電場，M、N兩點的電場強度大小、方向都相同；圖C中，M、N兩點的電場強度方向相同，大小不同；圖D中，M N兩點的電場強度大小、方向都不相同。故選B。


答案 B


3.(多選)如圖所示，圖甲中AB是一個點電荷電場中的電場線，圖乙則是放在電場線上a、b處的檢驗電荷的電荷量與所受靜電力間的函數圖線，由此可知以下判斷可能正確的是( )





A.場源是正電荷，位于a點的左側


B.場源是正電荷，位于b點的右側


C.場源是負電荷，位于a點的左側


D.場源是負電荷，位于b點的右側


解析 比值eq \f(F,q)表示電場強度，根據F－q圖線，可知Ea>Eb。由點電荷電場強度表達式E＝keq \f(Q,r2)可知，ra
