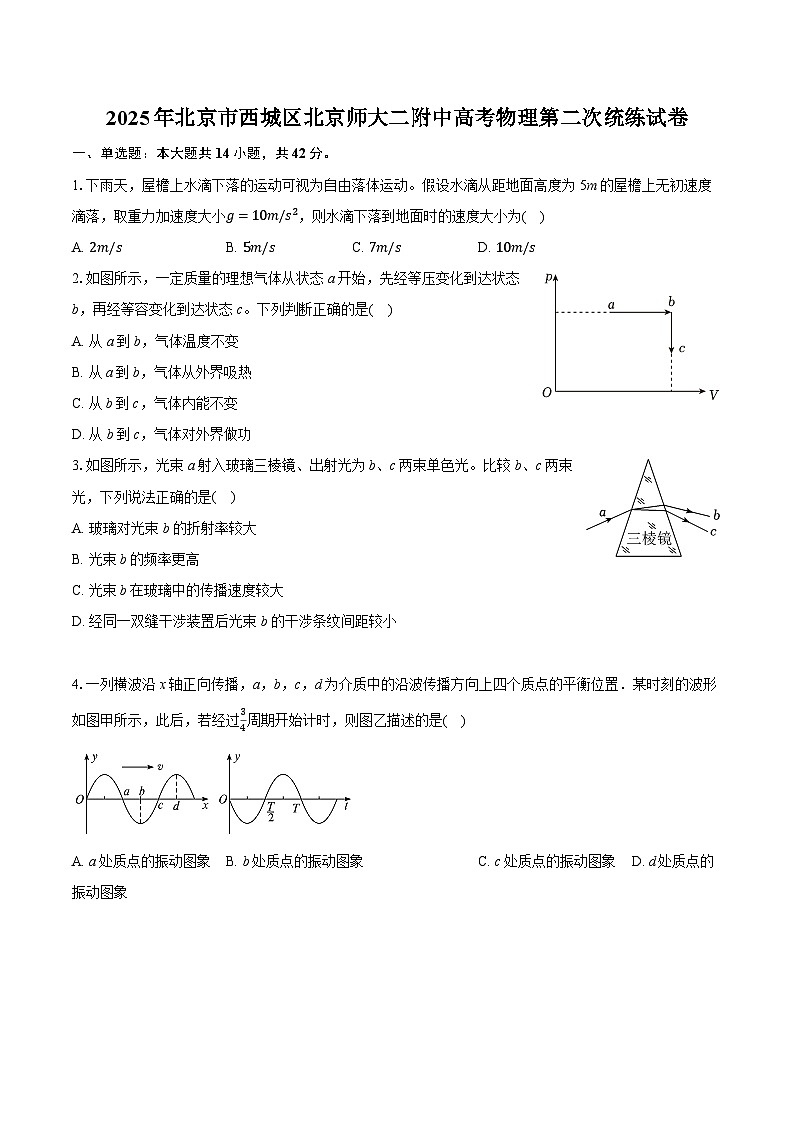

2025年北京市西城區北京師大二附中高考物理第二次統練試卷(含詳細答案解析)

這是一份2025年北京市西城區北京師大二附中高考物理第二次統練試卷(含詳細答案解析)，共22頁。試卷主要包含了單選題，實驗題，簡答題，計算題等內容，歡迎下載使用。
1.下雨天，屋檐上水滴下落的運動可視為自由落體運動。假設水滴從距地面高度為5m的屋檐上無初速度滴落，取重力加速度大小g=10m/s2，則水滴下落到地面時的速度大小為( )
A. 2m/sB. 5m/sC. 7m/sD. 10m/s
2.如圖所示，一定質量的理想氣體從狀態a開始，先經等壓變化到達狀態b，再經等容變化到達狀態c。下列判斷正確的是( )
A. 從a到b，氣體溫度不變
B. 從a到b，氣體從外界吸熱
C. 從b到c，氣體內能不變
D. 從b到c，氣體對外界做功
3.如圖所示，光束a射入玻璃三棱鏡、出射光為b、c兩束單色光。比較b、c兩束光，下列說法正確的是( )
A. 玻璃對光束b的折射率較大
B. 光束b的頻率更高
C. 光束b在玻璃中的傳播速度較大
D. 經同一雙縫干涉裝置后光束b的干涉條紋間距較小
4.一列橫波沿x軸正向傳播，a，b，c，d為介質中的沿波傳播方向上四個質點的平衡位置．某時刻的波形如圖甲所示，此后，若經過34周期開始計時，則圖乙描述的是( )
A. a處質點的振動圖象B. b處質點的振動圖象C. c處質點的振動圖象D. d處質點的振動圖象

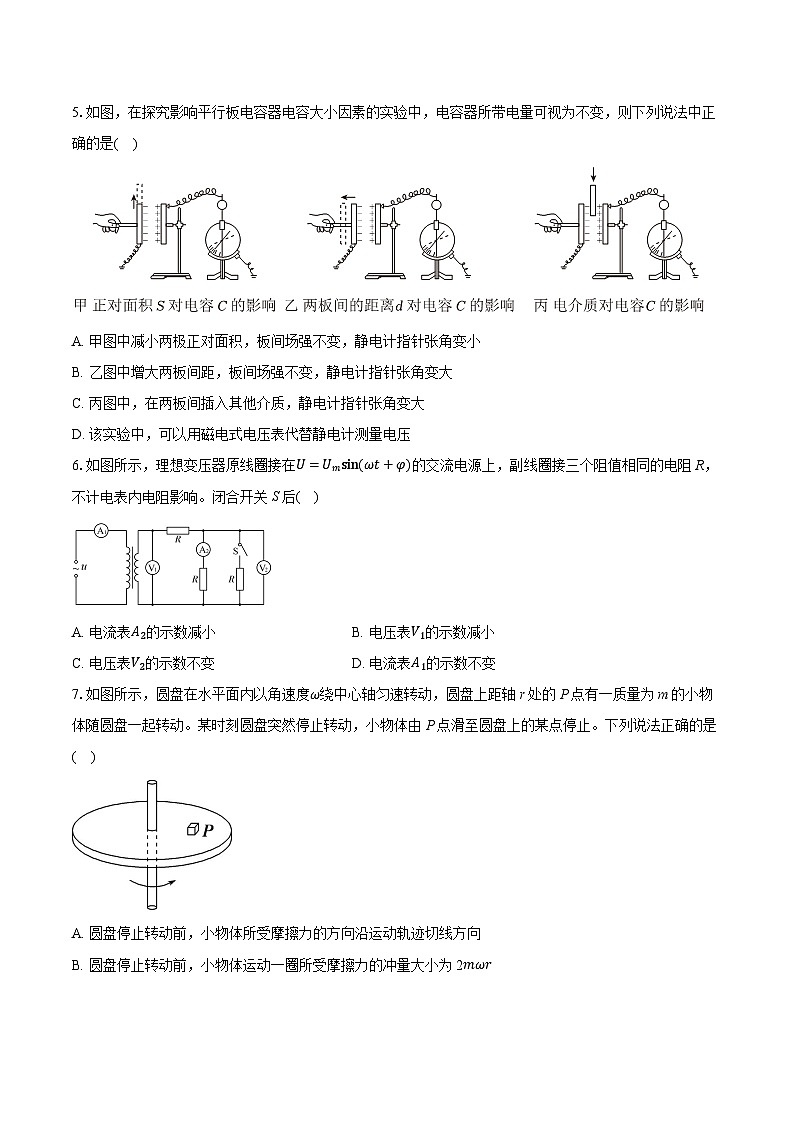

5.如圖，在探究影響平行板電容器電容大小因素的實驗中，電容器所帶電量可視為不變，則下列說法中正確的是( )
A. 甲圖中減小兩極正對面積，板間場強不變，靜電計指針張角變小
B. 乙圖中增大兩板間距，板間場強不變，靜電計指針張角變大
C. 丙圖中，在兩板間插入其他介質，靜電計指針張角變大
D. 該實驗中，可以用磁電式電壓表代替靜電計測量電壓
6.如圖所示，理想變壓器原線圈接在U=Umsin(ωt+φ)的交流電源上，副線圈接三個阻值相同的電阻R，不計電表內電阻影響。閉合開關S后( )
A. 電流表A2的示數減小B. 電壓表V1的示數減小
C. 電壓表V2的示數不變D. 電流表A1的示數不變
7.如圖所示，圓盤在水平面內以角速度ω繞中心軸勻速轉動，圓盤上距軸r處的P點有一質量為m的小物體隨圓盤一起轉動。某時刻圓盤突然停止轉動，小物體由P點滑至圓盤上的某點停止。下列說法正確的是( )
A. 圓盤停止轉動前，小物體所受摩擦力的方向沿運動軌跡切線方向
B. 圓盤停止轉動前，小物體運動一圈所受摩擦力的沖量大小為2mωr
C. 圓盤停止轉動后，小物體沿圓盤半徑方向運動
D. 圓盤停止轉動后，小物體整個滑動過程所受摩擦力的沖量大小為mωr

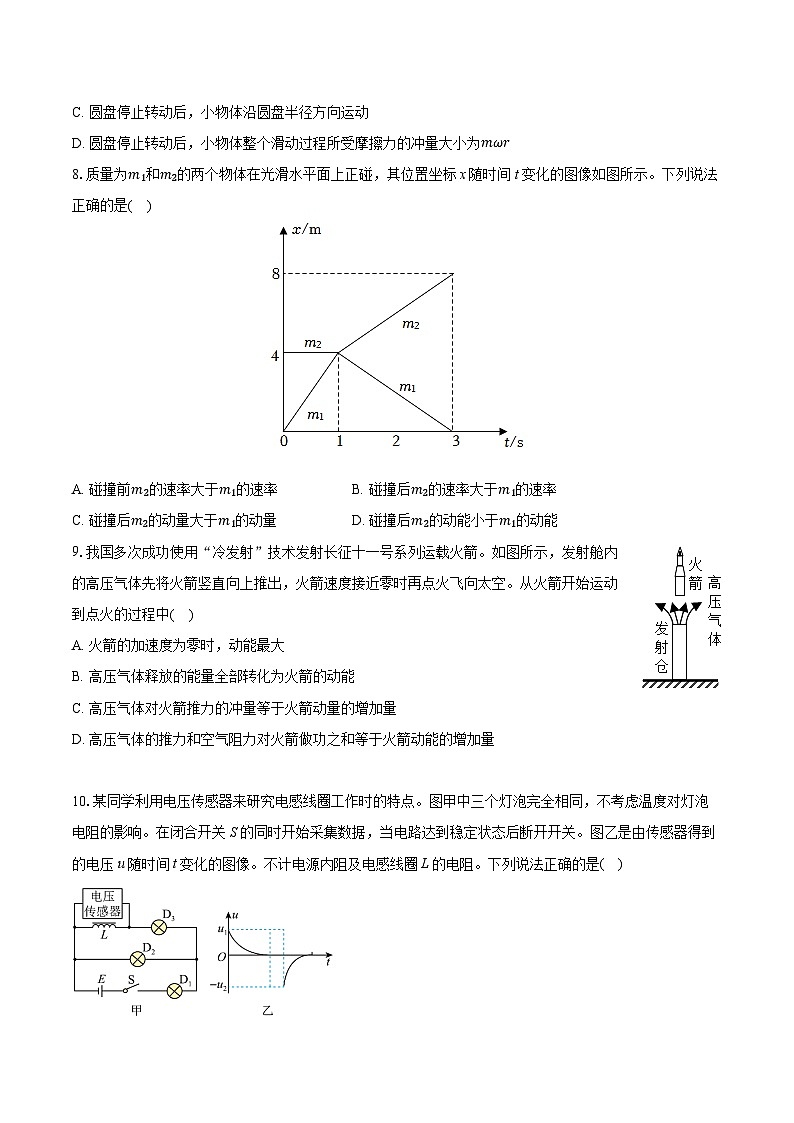

8.質量為m1和m2的兩個物體在光滑水平面上正碰，其位置坐標x隨時間t變化的圖像如圖所示。下列說法正確的是( )
A. 碰撞前m2的速率大于m1的速率B. 碰撞后m2的速率大于m1的速率
C. 碰撞后m2的動量大于m1的動量D. 碰撞后m2的動能小于m1的動能
9.我國多次成功使用“冷發射”技術發射長征十一號系列運載火箭。如圖所示，發射艙內的高壓氣體先將火箭豎直向上推出，火箭速度接近零時再點火飛向太空。從火箭開始運動到點火的過程中( )
A. 火箭的加速度為零時，動能最大
B. 高壓氣體釋放的能量全部轉化為火箭的動能
C. 高壓氣體對火箭推力的沖量等于火箭動量的增加量
D. 高壓氣體的推力和空氣阻力對火箭做功之和等于火箭動能的增加量
10.某同學利用電壓傳感器來研究電感線圈工作時的特點。圖甲中三個燈泡完全相同，不考慮溫度對燈泡電阻的影響。在閉合開關S的同時開始采集數據，當電路達到穩定狀態后斷開開關。圖乙是由傳感器得到的電壓u隨時間t變化的圖像。不計電源內阻及電感線圈L的電阻。下列說法正確的是( )
A. 開關S閉合瞬間，流經燈D2和D3的電流相等
B. 開關S閉合瞬間至斷開前，流經燈D1的電流保持不變
C. 開關S斷開瞬間，燈D2閃亮一下再熄滅
D. 根據題中信息，可以推算出圖乙中u1與u2的比值
11.在研究微型電動機的性能時，可采用如圖所示的實驗電路。當電動機停止轉動時，電流表和電壓表的示數分別為I1和U1；當電動機正常運轉時，電流表和電壓表的示數分別為I2和U2。不計一切阻力，則有關這臺電動機正常運轉時的說法正確的是( )
A. 電動機的內電阻為U2I2
B. 電動機正常工作時的效率為1?U1I2U2I1
C. 電動機的輸出功率為U2I2?U1I1
D. 電動機拉著重物m以速度v勻速上升，則U2I2=mgv
12.回旋加速器由兩個鋁制的D形盒組成，兩個D形盒中間開有一條狹縫。D形盒處在勻強磁場中并接有高頻交變電壓。如圖為俯視圖，在D形盒上半面中心S處有一正離子源，它發出的正離子，經狹縫電壓加速后，進入D形盒中。在磁場力的作用下運動半周，再經狹縫電壓加速。如此周而復始，最后到達D形盒的邊緣，獲得最大速度，由導出裝置導出?，F(xiàn)欲使該離子加速后獲得的最大動能變成原來的2倍，理論上可采用的辦法有(不考慮相對論效應)( )
A. 只將交變電源的最大電壓變?yōu)樵瓉?lái)的2倍B. 只將交變電源的頻率變?yōu)樵瓉?lái)的2倍
C. 只將磁感應強度變?yōu)樵瓉?lái)的 2倍D. 只將D形盒的半徑變?yōu)樵瓉?lái)的 2倍
13.如圖所示，水平面上固定一個絕緣支桿，支桿上固定一帶電小球A，小球A位于光滑小定滑輪O的正下方，絕緣細線繞過定滑輪與帶電小球B相連，在拉力F的作用下小球B靜止，此時兩球處于同一水平線。假設兩球的電荷量均不變，現緩慢釋放細線，使球B移動一小段距離。在此過程中，下列說法正確的是( )
A. 細線中的拉力一直減小
B. 球B受到的庫侖力先減小后增大
C. 球A、B系統的電勢能保持不變
D. 拉力做負功，庫侖力做正功
14.類比是研究問題的常用方法。與電路類比就可以得到關于“磁路”(磁感線的通路)的一些基本概念和公式。在電路中可以靠電動勢來維持電流，在磁路中靠“磁動勢”來維持鐵芯中的磁場，如圖1所示，磁動勢Em=NI，其中N為線圈的匝數，I為通過線圈中的電流。類比閉合電路的歐姆定律，磁路也存在閉合磁路的歐姆定律Em=ΦRm，其中Φ為磁通量，Rm被稱為磁阻，磁阻所滿足的磁阻定律與電阻定律具有相同的形式，磁阻率可類比電阻率，磁路的串、并聯規律可類比電路的串、并聯規律。結合以上關于磁路的信息以及你所學過的知識，下列說法不正確的是( )
A. 為圖1中的線圈接入正弦交流電時，線圈中的磁動勢改變
B. 材料磁阻率與材料本身性質有關
C. 若將圖2中的鐵芯的左半部分替換為永磁體，則磁動勢Em=NI仍然成立
D. 在鐵芯所在的空間中，施加變化電場，有可能在鐵芯中激發感應“磁動勢”
二、實驗題：本大題共2小題，共18分。
15.請根據下列實驗的實驗原理或?qū)嶒?yàn)方法回答問題。
(1)“測金屬絲的電阻率”實驗中，某同學用螺旋測微器測某金屬絲的直徑如圖1所示，則該直徑的測量值為_(kāi)_____ mm。
(2)“驗證力的平行四邊形定則”的實驗如圖2所示，同學們?cè)诓僮鬟^(guò)程中有如下議論，其中對減少實驗誤差有益的說法是______。
A.兩根細繩必須等長
B.橡皮筋應與兩繩夾角的平分線在同一直線上
C在使用彈簧秤時要注意使彈簧秤與木板平面平行
D.拉橡皮筋的細繩要長些，標記同一細繩方向的兩點要遠些
(3)為完成“探究變壓器線圈兩端的電壓與匝數的關系”的實驗，必須要選用的是______。
A.有閉合鐵芯的原副線圈
B.無鐵芯的原副線圈
C.交流電源
D.直流電源
E.多用電表(交流電壓擋)
F.多用電表(交流電流擋)
用匝數na=60匝和nb=120匝的變壓器，實驗測量數據如表，根據測量數據可判斷連接電源的線圈是______(填na或nb)。
(4)“探究影響感應電流方向的因素”的實驗示意圖如圖所示：靈敏電流計和線圈組成閉合回路，通過“插入”、“拔出”條形磁鐵，使線圈中產生感應電流。記錄實驗過程中的相關信息，分析得出楞次定律。下列說法正確的是______。
A.實驗時必須使磁鐵加速“插入”或“拔出”
B.該實驗必須記錄磁鐵的磁極方向
C.該實驗不需要知道線圈的繞向
D.該實驗需要判斷電流計指針偏轉方向與通入電流方向的關系
16.某同學用圖1所示裝置測定當?shù)刂亓铀俣取?br>(1)關于器材選擇及測量時的一些實驗操作，下列說法正確的是______。
A.擺線盡量選擇細些、伸縮性小些且適當長一些的
B.擺球盡量選擇質量大些、體積小些的
C.為了使擺的周期大一些以方便測量，應使擺角大一些
(2)在某次實驗中，測得單擺擺長為L(zhǎng)、單擺完成n次全振動的時間為t，則利用上述測量量可得重力加速度的表達式g=______。
(3)實驗時改變擺長，測出幾組擺長L和對應的周期T的數據，作出L?T2圖像，如圖2所示。
①利用A、B兩點的坐標可得重力加速度的表達式g=______。
②因擺球質量分布不均勻，小球的重心位于其幾何中心的正下方。若只考慮擺長測量偏小造成的影響，則由①計算得到的重力加速度的測量值______真實值。(選填“大于”、“等于”或“小于”)
(4)關于摩擦力可以忽略的斜面上的單擺，某同學猜想單擺做小角度擺動時周期滿足T=2π Lgsinα，如圖3所示。為了檢驗猜想正確與否，他設計了如下實驗：如圖4所示，鐵架臺上裝一根重垂線，在鐵架臺的立柱跟重垂線平行的情況下，將小球、擺線、擺桿組成的“桿線擺”裝在立柱上，調節擺線的長度，使擺桿與立柱垂直，擺桿可繞著立柱自由轉動，且不計其間的摩擦。如圖5所示，把鐵架臺底座的一側墊高，立柱傾斜，靜止時擺桿與重垂線的夾角為β，小球?qū)嶋H上相當于是在一傾斜平面上運動。下列圖像能直觀地檢驗猜想是否正確的是______。
A.1T2?sinβ圖像
B.1T2?csβ圖像
C.1T2?tanβ圖像
三、簡答題：本大題共1小題，共3分。
17.小行星撞擊地球雖然發生概率較低，卻會使地球生命面臨重大威脅。我國已經提出了近地小行星防御的發展藍圖，計劃在2030年實現一次對小行星的動能撞擊，2030至2035年間實現推離偏轉。
已知地球質量為M，可視為質量分布均勻的球體，引力常量為G。若一顆質量為m的小行星距離地心為r時，速度的大小v= 2GMr，m遠小于M。不考慮地球運動及其它天體的影響。
(1)若小行星的速度方向垂直于它與地心的連線，通過分析判斷該小行星能否圍繞地球做圓周運動。
(2)若小行星的速度方向沿著它與地心的連線指向地心。已知取無窮遠處的引力勢能為零，則小行星在距地心為r處的引力勢能Ep=?GMmr。
a.設想提前發射質量為0.1m的無人飛行器，在距離地心為r處與小行星發生迎面撞擊，小行星撞后未解體。將撞擊過程簡化為完全非彈性的對心碰撞。為徹底解除小行星對地球的威脅，使其不與地球碰撞。求飛行器撞擊小行星時的最小速度v0。
b.設想對小行星施加適當?shù)摹巴屏Α焙螅蛊湓诰嚯x地心為r處的速度方向與它和地心連線的夾角變?yōu)?0°，速度大小不變，也能解除對地球的威脅。已知小行星僅在地球引力所用下的運動過程，它與地心的連線在任意相等時間內掃過相等的面積。求小行星在此后的運動過程中，距地心的最近距離r0。
四、計算題：本大題共3小題，共30分。
18.如圖所示，用一端固定的長為L(zhǎng)的絕緣輕細繩懸吊一質量為m的帶負電的絕緣小球(可視為質點)，為使小球保持靜止時細繩與豎直方向成θ角，在空間施加一個水平向右的恒定勻強電場，電場強度的大小為E。已知重力加速度為g。
(1)求小球所帶電荷量是多少？
(2)如果將繩燒斷，求經過t時間后小球的速度是多大？
(3)如果不改變電場強度的大小保持為E，而突然將電場的方向變?yōu)樨Q直向上，求小球的最大速度值是多少？
19.質譜儀是最早用來測定微觀粒子比荷qm的精密儀器，某一改進后帶有速度選擇器的質譜儀能更快測定粒子的比荷，其原理如圖所示，A為粒子加速器，加速電壓為U1，B為速度選擇器，其中磁場與電場正交，磁場磁感應強度為B1，兩板距離為d，C為粒子偏轉分離器，磁感應強度為B2，今有一比荷未知的正粒子P，不計重力，從小孔S1“飄入”(初速度為零)，經加速后，該粒子從小孔S2以速度v進入速度選擇器B并恰好通過，粒子從小孔S3進入分離器C后做勻速圓周運動，打在照相底片D點上。求：
(1)粒子P的比荷為多大；
(2)速度選擇器的電壓U2應為多大；
(3)另一同位素正粒子Q同樣從小孔S1“飄入”，保持U2和d不變，調節U1的大小，使粒子Q能通過速度選擇器進入分離器C，最后打到照相底片上的F點(在D點右側)，測出F點與D點距離為x，若粒子帶電量均為q，計算P、Q粒子的質量差絕對值Δm。
20.中國水力資源理論蘊藏量、技術可開發量、經濟可開發量及已建和在建開發量均居世界首位，水力資源是中國能源資源的最重要的組成部分之一。在世界能源日益緊缺的大背景下，如何充分利用水能，同時更好地保護環境，實現可持續發展，已成為中國水電建設乃至能源戰略調整的必然選擇。
(1)2006年5月20日全線修建成功的三峽大壩在防洪、抗旱、發電等領域都起到了非常重要的作用。三峽電站是世界上裝機容量最大的水電站。設通過大壩的，流量為Q(單位時間內流過的水的體積)，水的密度為ρ，三峽大壩平均水位差為H，不計上游水流速度，壩底渦輪機將機械能轉化為電能的效率為n，重力加速度為g。計算三峽電站的平均發電功率。
(2)水力資源豐富的也會導致我國南方在每年的汛期遭受洪澇災害的困擾。為降低洪澇災害所帶來的損失，一個最簡單的做法就是修建防洪堤壩。在河流轉彎處，河水會對外側河岸產生附加壓強，因此轉彎處的防洪堤壩需要修的更加牢固。下面我們對河流轉彎處河水對外側河岸產生的這一附加壓強做一些定量研究。
①這一附加壓強的產生是由于河水轉彎動量變化引起的。我們首先來研究一個簡單模型。質量為m的小球斜射到木板上，與木板發生完全彈性碰撞，即碰撞前后的速度大小都是v，如圖所示。已知碰撞后的速度方向相對于碰撞前轉過了θ角，碰撞過程中忽略小球所受重力。設小球與木板相互作用的時間為Δt。求出碰撞前后木板對小球的平均作用力的大小。
②下面我們來研究河流轉彎處河水對外側河岸產生的這一附加壓強。設水的密度為ρ，由壩底到水面的高度為h，河寬為w。計算這一附加壓強。設河流拐彎處可看作外側半徑為R的圓弧，河道寬度相等，流速v為定值。(提示：在θ非常小的情況下sinθ≈θ)
答案和解析
1.【答案】D
【解析】解：水滴組自由落體運動，
水滴下落到地面時的速度大小為
v= 2gh= 2×10×5m/s=10m/s
故ABC錯誤，D正確。
故選：D。
根據自由落體的位移公式即可求解下落到地面的速度。
本題考查自由落體運動的速度計算，需要知道自由落體的位移公式。題目較為簡單。
2.【答案】B
【解析】解：A、從a到b的過程中，氣體做等壓變化，根據pVT=C可知，氣體的體積增大、溫度升高，故A錯誤；
B、從a到b的過程中，氣體做等壓變化，氣體的體積增大、對外做功，氣體的溫度升高、則內能增加，根據熱力學第一定律ΔU=?W+Q可知，氣體從外界吸熱，故B正確；
C、根據圖像可知，從b到c的過程中，氣體的壓強減小，溫度降低，氣體內能變小，故C錯誤；
D、從b到c的過程中，氣體做等容變化，根據W=pΔV可知，氣體對外界不做功，故D錯誤。
故選：B。
從a到b的過程中，氣體做等壓變化，根據一定質量理想氣體狀態方程結合熱力學第一定律分析AB選項；從b到c的過程中，氣體做等容變化，壓強減小，根據W=pΔV分析氣體做功情況。
本題主要是考查一定質量理想氣體的狀態方程之圖象問題，關鍵是弄清楚圖象表示的物理意義、根據一定質量的理想氣體狀態方程結合熱力學第一定律進行析。
3.【答案】C
【解析】解：A.通過光路可以看出，玻璃對c的折射率更大，故A錯誤；
BC.c的折射率大，頻率大，根據公式v=cn可知，c在玻璃中的速度小，b在玻璃中的速度大，故B錯誤，C正確；
D.c的頻率大，則波長小，根據Δx=ldλ可知，經同一雙縫干涉裝置后光束c的干涉條紋間距較小，故D錯誤；
故選：C。
本題根據光路判斷折射率和頻率的大小關系，根據v=cn可知波速大小關系，根據干涉條紋的間距公式解得D。
本題考查學生對光路折射、條紋間距公式、頻率與波長的關系，難度不高，比較基礎。
4.【答案】B
【解析】解：A、此時a的振動方向向上，過34周期后，在波谷，與振動圖象計時起點的情況不符。故A錯誤。
B、此時b在波谷，過34周期后，經平衡位置向下，與振動圖象計時起點的情況相符。故B正確。
C、此時c經平衡位置向下，過34周期后，到達波峰，與振動圖象計時起點的情況不符。故C錯誤。
D、此時d在波峰，過34周期后，經平衡位置向上，與振動圖象計時起點的情況不符。故D錯誤。
故選：B。
先由波的傳播方向判斷各質點的振動方向，并分析經過34周期后各點的振動方向．與振動圖象計時起點的情況進行對比，選擇相符的圖象．
本題屬于波的圖象問題，先判斷質點的振動方向和波的傳播方向間的關系，再分析波動形成的過程
5.【答案】B
【解析】解：A、根據電容的決定式C=εrS4πkd、電容的定義式C=QU以及E=Ud得：E=4πkQ?rS，可知甲圖中減小兩極正對面積，電容器所帶電量不變，則板間場強變大。
根據電容的決定式C=εrS4πkd知電容變大，由電容的定義式C=QU知電容器兩極板間電勢差變小，靜電計指針張角變小，故A錯誤；
B、乙圖中增大兩板間距，根據E=4πkQ?rS，可知板間場強不變。由U=Ed知電容器兩極板間電勢差變大，靜電計指針張角變大，故B正確；
C、丙圖中，在兩板間插入其他介質，電容變大，電容器所帶電量不變，由電容的定義式C=QU知電容器兩極板間電勢差變小，靜電計指針張角變小，故C錯誤；
D、靜電計與電壓表原理不同，電壓表中必須有電流通過時指針才偏轉，而靜電計中沒有電流，所以不用磁電式電壓表代替靜電計測量電壓，故D錯誤。
故選：B。
先根據電容的決定式C=εrS4πkd分析電容的變化，抓住電容器所帶電量不變，由電容的定義式C=QU分析電容器兩極板間電勢差的變化，即可知道靜電計指針張角變化情況；根據E=Ud分析板間場強的變化情況。電壓表中必須有電流通過指針才偏轉，不能用來代替靜電計。
解答本題的關鍵要根據電容的決定式C=εrS4πkd、電容的定義式C=QU以及E=Ud推導出E=4πkQ?rS，并能在理解的基礎上記牢這個結論。
6.【答案】A
【解析】解：ABC、因開關S閉合時，副線圈電路的總的電阻減小，由于變壓器的匝數比和輸入的電壓都不變，所以輸出的電壓也不變，即V1示數不變，但因總電阻減小，則電流增大，因干路中電阻R分壓增大，所以電壓表V2示數變小，電流表的示數為：IA2=UV2R，故電流表A2的示數減小，故A正確，BC錯誤；
D、開關S閉合時，總的電阻減小，所以電路的總電流I2要變大，根據n1n2=I2IA1，可知IA1變大，電流表A1示數要變大，故D錯誤；
故選：A。
變壓器的動態分析問題和閉合電路中的動態分析類似，可以根據閉合開關S后，確定出總電路的電阻的變化，進而可以確定總電路的電流的變化的情況，再根據電壓不變，來分析其他的元件的電流和電壓的變化的情況。
對于電路的動態變化的分析，總的原則就是由部分電路的變化確定總電路的變化的情況，再確定其他的電路的變化的情況，即先部分后整體再部分的方法。注意變壓器輸出電壓由輸入電壓決定，而輸入功率由輸出功率決定。
7.【答案】D
【解析】【解答】
A、圓盤停止轉動前，小物體所受摩擦力提供向心力，所以摩擦力方向沿半徑方向指向圓心，故A錯誤。
B、圓盤停止轉動前，根據動量定理I=Δp，小物體轉動一圈回到原點，速度不變，所以動量變化量為0，摩擦力的沖量為0，故B錯誤。
C、圓盤停止轉動后，小物體將沿停止前的速度方向做勻減速運動，故C錯誤。
D、圓盤停止轉動后，小物體將沿停止前的速度方向做勻減速運動，停止轉動瞬間的速度v=ωr，最終停止運動速度為0，根據動量定理I=Δp，可知?jiǎng)恿孔兓繛閙ωr，所以摩擦力的沖量為mωr，故D正確。
【分析】
在圓盤停止運動前，根據勻速圓周運動的規律，可以分析摩擦力的方向，通過動量定理可以求得摩擦力的沖量大小；圓盤停止轉動后，由于慣性，可以知小物體運動的方向，通過動量定理可以求出小物體所受摩擦力的沖量大小。
此題主要考查圓周運動的規律和動量定理，較為簡單。
8.【答案】C
【解析】解：A、x?t圖象的斜率表示物體運動的速度，由圖可知，碰前m2保持靜止，m1速度為v1=41m/s=4m/s，故A錯誤；
B、根據斜率可知，碰撞后m2的速率為v′2=8?42m/s=2m/s，m1的速率為v′1=0?42m/s=?2m/s，負號說明m1反向彈回，二者速度大小相等，故B錯誤；
C、碰撞后m1反向彈回，以開始時m1的方向?yàn)檎较?，由?dòng)量守恒定律可知，m1v1=m1v′1+m2v′2，代入數據解得，m2=3m1，由速度速度大小相等，則說明碰撞后碰撞后m2的動量大于m1的動量，故C正確；
D、由動能的表達式可知，m1的動能Ek1=12m1v′12=12×m1×22=2m1，m1的動能Ek2=12m2v′22=12×m2×22=2m2，因?yàn)閙2=3m1，v′1=v′2，所以碰撞后m2的動能小于m1的動能，故D錯誤。
故選：C。
x?t圖象的斜率表示速度，根據圖象求解碰撞前、后碰撞后m1、m2的速度大小，根據動量守恒定律求解兩物體的質量；根據動能的計算公式求解碰撞前、后系統的動能，由此分析碰撞的性質。
本題主要是考查了動量守恒定律和能量守恒定律；對于動量守恒定律，其守恒條件是：系統不受外力作用或某一方向不受外力作用(或合外力為零)；解答時要首先確定一個正方向，利用碰撞前系統的動量和碰撞后系統的動量相等列方程，再根據能量關系列方程求解。
9.【答案】A
【解析】解：A、火箭加速過程中，所受合力為0時，即加速度為0時，速度最大，此時動能最大，故A正確；
BD、火箭所受高壓氣體的推力做功轉化為火箭的動能、重力勢能與摩擦生熱的熱能，則高壓氣體的推力和空氣阻力和重力對火箭做功之和等于火箭動能的增加量，故BD錯誤；
C、根據動量定理可知高壓氣體的推力和空氣阻力和重力的總沖量等于火箭動量的增加量，故C錯誤；
故選：A。
正確理解火箭在加速時速度的變化情況；根據功能關系分析能量變化；根據動量定理分析動量的增加量。
本題考查動量定理與功能關系，解題關鍵掌握動能定理與能量守恒定律，注意速度最大時加速度為0.
10.【答案】D
【解析】解：AB.開關S閉合瞬間，由于電感線圈的阻礙作用，燈D3逐漸變亮，通過燈D3的電流緩慢增加，待穩定后，流經燈D2和D3的電流相等，故從開關S閉合瞬間至斷開前，流經D1的電流也是逐漸增加的，故AB錯誤；
C.開關S斷開瞬間，由于電感線圈阻礙電流減小的作用，由電感線圈繼續為D2和D3提供電流，又因?yàn)殡娐贩€(wěn)定的時候，流經D2和D3的電流相等，所以D2逐漸熄滅，故C錯誤；
D.開關S閉合瞬間，燈D2和D1串聯，電壓傳感器所測電壓為D2兩端電壓，由歐姆定律，u1=E2；電路穩定后，流經D3的電流為I=12?E32R=E3R，開關S斷開瞬間，電感線圈能夠?yàn)镈2和D3提供與之前等大電流，故其兩端電壓為u2=I?2R=2E3R，所以u(píng)1與u2的比值為3：4，故D正確；
故選：D。
由于電感線圈的阻礙作用，通過燈D3的電流緩慢增加，待穩定后，流經燈D2和D3的電流相等，從而分析AB；電路穩定的時候，流經D2和D3的電流相等，根據楞次定律分析C項，根據閉合電路歐姆定律分析解答D項。
解決本題的關鍵掌握電感對電流的變化起阻礙作用，電流增大，阻礙其增大，電流減小，阻礙其減小。
11.【答案】C
【解析】解：A、電機不轉時，電動機視為純電阻電路，由歐姆定律得知電動機的電阻R=U1I1，故A錯誤；
BC、電動機的總功率為：P=U2I2；
自身電阻的功率為：PR=U1I1；
電動機正常運轉時的輸出功率為：P輸出=U2I2?U1I1.
電動機正常工作時的效率為η=U2I2?U1I1U2I2=1?U1I1U2I2，故B錯誤，C正確；
D、電動機拉著重物m以速度v勻速上升，根據能量守恒可知U2I2?U1I1=mgv，故D錯誤；
故選：C。
從電路圖中可以看出，電動機和滑動變阻器串聯，電壓表測量滑動電動機兩端的電壓，電流表測量電路電流，根據公式R=UI可求電動機停轉時的電阻；利用公式P=UI可求電動機的總功率，根據公式P=I2R可求電動機克服本身電阻的功率，總功率與電動機克服自身電阻功率之差就是電動機的輸出功率．
本題考查電阻、功率的有關計算，關鍵是明白電路中各個用電器的連接情況，要知道非純電阻電路的功率的計算方法，這是本題的重點和難點．
12.【答案】D
【解析】解：粒子在磁場中做勻速圓周運動，則
Bqv=mv2r
解得
v=Bqrm
當
r=R
時，速度有最大值，此時動能最大，最大動能的決定式為
Ekm=12mvmax2=q2B2R22m
A、根據動能定理
nqU=Ekm
若只將交變電源的最大電壓變?yōu)樵瓉?lái)的2倍，則加速次數減半
Ekm=q2B2R22m
不變，故A錯誤；
B、又交變電源的頻率與粒子做勻速圓周運動的頻率相同，為
f=1T=qB2πm
故
Ekm=q2B2R22m=2π2mf2R2
故要使該離子加速后獲得的最大動能變成原來的2倍，只將交變電源的頻率變?yōu)樵瓉?lái)的2倍不能實現，故B錯誤；
CD、故要使該離子加速后獲得的最大動能變成原來的2倍，理論上可采用的辦法有將D形盒的半徑變?yōu)樵瓉?lái)的 2倍，因?yàn)榻蛔冸娫吹念l率與磁場強度大小同比例變化，故只將磁感應強度變?yōu)樵瓉?lái)的 2倍不能實現，故C錯誤，D正確。
故選：D。
最大動能由D型盒的半徑?jīng)Q定，可得最大動能的表達式。由周期公式求頻率，可得質量m與頻率的表達式，代入動能表達式可判斷；加速過程由動能定理求最大動能表達式，即可判斷。
本題考查了回旋加速器中粒子的周期、頻率、最大動能和半徑公式，難度不大，但要認真分析。
13.【答案】C
【解析】解：對小球B分析可知，受細線的拉力T，靜電斥力F和重力G，受力分析如圖所示：
由相似三角形可知：Gh=TL=Fr=kqAqBr3，現緩慢釋放細線，使球B移動一小段距離，可知L變大，細線中的拉力T變大；r不變，球B受到的庫侖力不變；球A、B系統的電勢能保持不變；拉力做負功，球A、B間距離不變，庫侖力做不做功，故ABD錯誤，C正確。
故選：C。
以小球B為研究對象，緩慢移動的過程中，小球B處于動態平衡狀態。分析受力，根據相似三角形得到各個物理量的變化情況。根據電場力做功情況判斷電勢能的變化。
此題考查了帶電粒子靜電場中的平衡，屬于動態平衡問題，關鍵是做好受力分析，利用庫侖定律和共點力平衡列式求解即可。
14.【答案】C
【解析】解：A、為圖1中的線圈接入正弦交流電時，電流i隨時間按正弦規律變化，由磁動勢Em=NI可知，線圈中的磁動勢改變，故A正確；
B、電阻率由導體的材料決定，磁阻率可類比電阻率，因此磁阻率由材料本身的性質有關，故B正確；
C、當鐵芯的一部分被替換為永磁體時，永磁體本身會產生一個固定的磁場，這個磁場會與線圈產生的磁場疊加；
若將圖2中的鐵芯的左半部分替換為永磁體，在鐵芯中會產生磁動勢，但磁動勢Em=NI不再成立，故C錯誤；
D、變化的電流產生變化的磁場，磁動勢Em=NI實際上是有變化的磁場產生的，在鐵芯所在的空間中，施加變化電場，變化的電場產生磁場，磁場會在鐵芯中產生磁動勢，故D正確。
本題選錯誤的，故選：C。
認真審題理解題意，根據對磁動勢、磁阻、磁阻定律的理解分析答題。
本題是信息給予題，解題關鍵認真審題理解題意，根據題意獲取所需知識。
15.【答案】1.037 CD ACE nb BD
【解析】解：(1)由圖可知螺旋測微器的最小刻度為0.01mm，由圖乙可知，鋼絲的直徑為：d=1mm+3.7×0.01mm=1.037mm；
(2)A.通過兩細繩用兩個彈簧秤互成角度地拉橡皮條時，并非要求兩細繩必須等長，故A錯誤；
B.橡皮筋不需要與兩繩角平分線在同一直線上，故B錯誤；
C.為了減小實驗中因摩擦造成的誤差，操作中要求彈簧秤、細繩、橡皮條都應與木板平行，故C正確；
D.為了更加準確的記錄力的方向，拉橡皮條的細繩要長些，標記同一細繩方向的兩點要遠些，故D正確。
故選：CD。
(3)為了完成變壓器的探究，需要使用交流電源變壓，交流電壓的多用電表，為了讓變壓效果明顯需要含有閉合鐵芯的原副線圈，故ACE正確、BDF錯誤。
故選：ACE。
由于有漏磁，所以副線圈測量電壓應該小于理論變壓值，即nb為輸入端，na為輸出端。
故答案為：nb。
(4)A.該實驗無需使磁鐵加速“插入”或“拔出”，故A錯誤；
B.該實驗必須記錄磁鐵的磁極方向，才能得到磁場的變化與感應電流的方向關系，故B正確；
C.該實驗需要知道產生的感應磁場的方向，即需要知道線圈的繞向，故C錯誤；
D.該實驗要想知道產生感應電流的具體方向，需要判斷電流計指針偏轉方向與通入電流方向的關系，故D正確。
故選：BD。
故答案為：(1)11.90；1.037；(2)CD；(3)ACE；nb；(4)BD。
(1)根據螺旋測微器的讀數方法是固定刻度讀數加上可動刻度讀數，在讀可動刻度讀數時需估讀；
(2)根據“驗證平行四邊形法則”實驗要求、減少誤差分析的方法進行分析；
(3)根據“探究變壓器線圈兩端的電壓與匝數的關系”的實驗方法、實驗原理、以及變壓器原理進行分析；
(4)閉合電路磁通量發生變化時電路中會產生感應電流。根據“探究影響感應電流方向的因素”的實驗操作、所探究的內容等進行分析。
對于實驗題，要弄清楚實驗?zāi)康摹?shí)驗原理以及數據處理、誤差分析等問題，一般的實驗設計、實驗方法都是根據教材上給出的實驗方法進行拓展，延伸，所以一定要熟練掌握教材中的重要實驗。對于基本測量?jī)x器如游標卡尺、螺旋測微器等要了解其原理，要能正確使用這些基本儀器進行有關測量，能夠正確的進行讀數。
16.【答案】AB 4π2n2Lt2 4π2(L2?L1)T22?T12 等于 B
【解析】解：(1)AB.為減小實驗誤差，擺線盡量選擇細些、伸縮性小些且適當長一些的，擺球盡量選擇密度大的，即質量大些、體積小些的，故AB正確；
C.應使擺角小于5°，才可看作理想單擺，故C錯誤；
故選：AB。
(2)在某次實驗中，測得單擺擺長為L(zhǎng)、單擺完成n次全振動的時間為t，則周期為T(mén)=tn
根據單擺周期公式T=2π Lg
解得g=4π2n2Lt2
(3)①根據單擺周期公式T=2π Lg
變形有L=4π2T2g
根據圖像的斜率可知k=L2?L1T22?T12=4π2g
解得g=4π2(L2?L1)T22?T12
②因擺球質量分布不均勻，小球的重心位于其幾何中心的正下方。若只考慮擺長測量偏小造成的影響，則圖像的斜率不變，測量值等于真實值；
(4)根據題圖可知等效重力加速度為a=gsinθ
根據單擺周期公式T=2π La
變形可知1T2=gsinθ4π2L
則應作1T2?csβ圖像，故B正確，ACD錯誤；
故選：B。
故答案為：(1)AB；(2)4π2n2Lt2；(3)①4π2(L2?L1)T22?T12；②等于；(4)B
(1)根據實驗原理及操作規范分析解答；
(2)(3)根據單擺周期公式結合圖像斜率分析解答；
(4)根據等效加速度分析圖像的橫、縱坐標意義。
本題考查了利用單擺周期公式求解重力加速度的實驗，考查“桿線擺”研究擺的周期與等效重力加速度的關系；關鍵掌握實驗原理和實驗注意事項和單擺的周期公式，掌握利用圖像處理數據的方法。
17.【答案】解：(1)若小行星在該位置做勻速圓周運動，設速度大小為v1，由萬有引力起供向心大力
GMmr2=mv12r
得v1= GMr
由于v≠v1，故小行星不能?chē)@地球做勻速圓周運動；
(2)a.設碰撞后小行星的速度大小為v2，為徹底解除小行星的威脅，應使小行星被撞后能運動至無窮遠處，根據能量守恒定律有
?G(m+0.1m)?Mr+12(m+0.1m)v22=0
得v2= 2GMr
以飛行器速度方向?yàn)檎较颍w行器撞擊小行星的過程，根據動量守恒定律有
0.1mv0?mv=(0.1m+m)v2
得v0=21 2GMr
b.設小行星離地心最近時，速度的大小為v3，小行星與地心的連線在相等時間掃過相等面積有
vrsinθ=v3r0
根據能量守恒定律有
?GMmr+12mv2=?GMmr0+12mv32
得r0=14r
答：(1)小行星不能?chē)@地球做圓周運動，理由如上；
(2)a.飛行器撞擊小行星時的最小速度v0為21 2GMr；
b.小行星在此后的運動過程中，距地心的最近距離r0為14r。
【解析】(1)根據萬有引力提供向心力計算圓周運動對應的速率和題中給定的速率比較判斷；
(2)a.根據能量守恒定律和動量守恒定律列式進行分析判斷；
b.根據題意結合能量守恒定律列式解答。
考查能的轉化和守恒定律以及動量守恒定律，會根據題意進行準確的分析和解答。
18.【答案】解：(1)對小球進行受力分析，由數學知識有：qE=mgtanθ
解得E=mgtanθq
(2)如果將繩燒斷，對小球根據牛頓第二定律有mgcsθ=ma
根據速度-時間公式有v=at
解得v=gtcsθ
(3)將電場的方向變?yōu)樨Q直向上后，小球做單擺運動，小球到最低點到速度最大，根據動能定理有mgL(1?csθ)+qEL(1?csθ)=12mv′2
解得v′= 2gL(1?csθ)(1+tanθ)
答：(1)小球所帶電荷量是mgtanθq；
(2)經過t時間后小球的速度是gtcsθ；
(3)小球的最大速度值是 2gL(1?csθ)(1+tanθ)。
【解析】(1)對小球受力分析，根據共點力平衡條件求出電場強度；
(2)根據牛頓第二定律解得加速度，從而計算速度；
(3)根據動能定理分析解答。
解決本題的關鍵是：根據題意能正確進行受力分析，運用共點力平衡條件和動能定理求解出結果。
19.【答案】解：(1)粒子在加速器中加速過程，由動能定理得
qU1=12mv2
可得
qm=v22U1
(2)在速度選擇器中
U2dq=B1qv
解得
U2=B1dv
(3)粒子P在分離器C后做勻速圓周運動，由洛倫茲力提供向心力，則
qvB2=mPv2rP
由題意得，Q粒子進入分離器的速度與P粒子的速度相同，則
qvB2=mQv2rQ
由幾何關系得
2rQ=2rP+x
解得
Δm=mQ?mP=xqB22v
答：(1)粒子P的比荷為v22U1；
(2)速度選擇器的電壓U2大小應為B1dv；
(3)另一同位素正粒子Q同樣從小孔S1“飄入”，保持U2和d不變，調節U1的大小，使粒子Q能通過速度選擇器進入分離器C，最后打到照相底片上的F點(在D點右側)，測出F點與D點距離為x，若粒子帶電量均為q，P、Q粒子的質量差絕對值Δm為xqB22v。
【解析】(1)根據動能定理可以求出粒子的比荷；
(2)在速度選擇器中作勻速直線運動，根據電場力與洛倫茲力平衡，求出速度選擇器的電壓U2；
(3)根據洛倫茲力提供向心力，根據磁場中做勻速圓周運動的半徑R，結合粒子運動規律解得質量差絕對值。
本題考查了質譜儀，解決該題需要明確知道粒子在速度選擇器內做的是勻速直線運動，洛倫茲力和電場力大小相等，方向相反。
20.【答案】解：(1)單位時間內流過的水的質量為
m=ρQ
下落H所做的功為
W=ρgQH
得平均發電功率為
P=ηWt
解得P=ηρgQH
(2)①小球碰撞前后動量變化量為
Δp=mΔv=2mvsinθ2
規定小球的初速度方向?yàn)檎较?，由?dòng)量定理
FΔt=Δp
聯立解得
F=2mvsinθ2Δt
②Δt時間內流過的水的質量為
Δm=ρvΔthw
這些水轉過一個小角度Δθ的動量改變量為
Δp=2Δmvsinθ2≈Δmv?Δθ
設這些水受到的堤壩對它的作用力大小為F′，根據動量定理
F′Δt=Δp
可得
F′=ρv×2hw?Δθ
根據牛頓第三定律河水對堤壩的作用力大小
F=F′=ρv×2hw?Δθ
Δθ對應的外側面積為
ΔS=R?Δθh
河流轉彎處河水對外側河岸的附加壓強為
p=FΔS=ρv2wR
答：(1)三峽電站的平均發電功率為ηρgQH；
(2)①碰撞前后木板對小球的平均作用力的大小為2mvsinθ2Δt；
②這一附加壓強為②ρv2wR。
【解析】(1)先計算下落H重力做的功，然后根據功率公式計算即可；
(2)①根據動量定理計算；
③根據動量定理和牛頓第三定律計算。
本題考查了功率的計算以及動量定理的應用，尤其是對流體在動量定理中的應用，注意研究對象的選擇是解題的基礎。Ua/V
1.80
2.80
3.80
4.90
Ub/V
4.00
6.01
8.02
9.98
