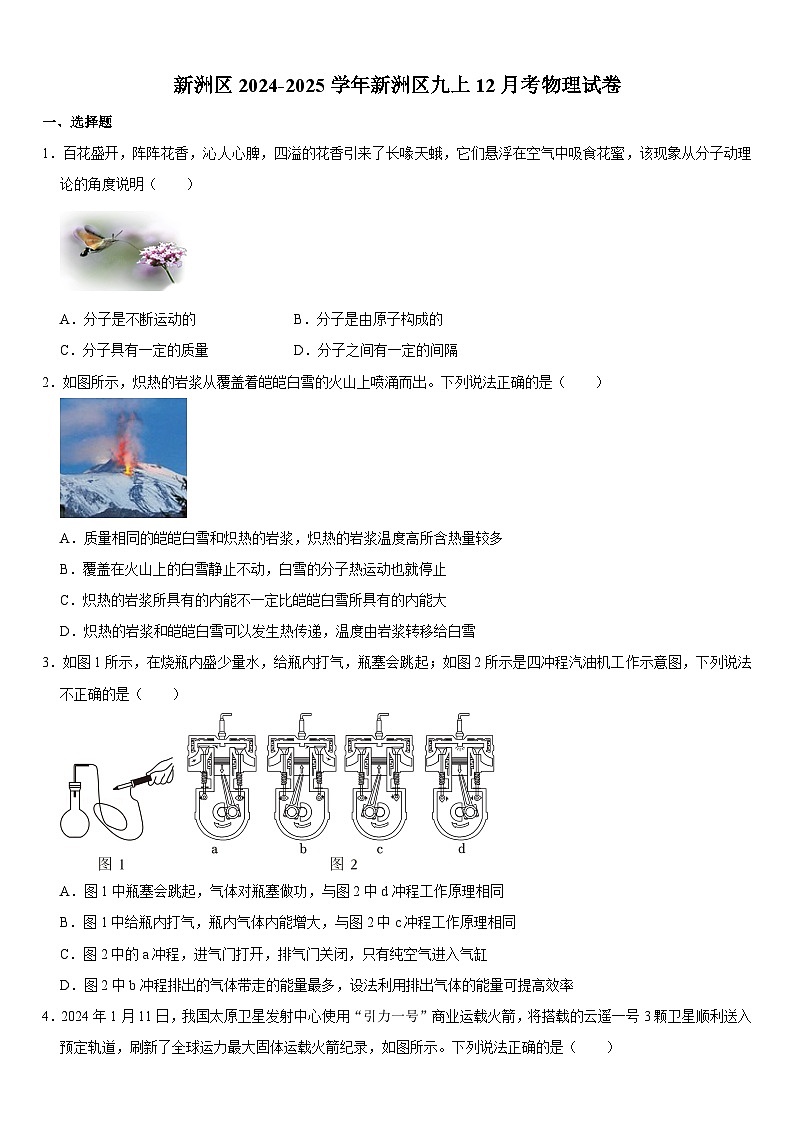

新洲區2024-2025學年上學期12月考九年級物理試題（word版含答案）

這是一份新洲區2024-2025學年上學期12月考九年級物理試題（word版含答案），共15頁。試卷主要包含了選擇題，非選擇題等內容，歡迎下載使用。
1．百花盛開，陣陣花香，沁人心脾，四溢的花香引來了長喙天蛾，它們懸浮在空氣中吸食花蜜，該現象從分子動理論的角度說明（ ）
A．分子是不斷運動的 B．分子是由原子構成的
C．分子具有一定的質量 D．分子之間有一定的間隔
2．如圖所示，熾熱的巖漿從覆蓋著皚皚白雪的火山上噴涌而出。下列說法正確的是（ ）
A．質量相同的皚皚白雪和熾熱的巖漿，熾熱的巖漿溫度高所含熱量較多
B．覆蓋在火山上的白雪靜止不動，白雪的分子熱運動也就停止
C．熾熱的巖漿所具有的內能不一定比皚皚白雪所具有的內能大
D．熾熱的巖漿和皚皚白雪可以發生熱傳遞，溫度由巖漿轉移給白雪
3．如圖1所示，在燒瓶內盛少量水，給瓶內打氣，瓶塞會跳起；如圖2所示是四沖程汽油機工作示意圖，下列說法不正確的是（ ）
A．圖1中瓶塞會跳起，氣體對瓶塞做功，與圖2中d沖程工作原理相同
B．圖1中給瓶內打氣，瓶內氣體內能增大，與圖2中c沖程工作原理相同
C．圖2中的a沖程，進氣門打開，排氣門關閉，只有純空氣進入氣缸
D．圖2中b沖程排出的氣體帶走的能量最多，設法利用排出氣體的能量可提高效率
4．2024年1月11日，我國太原衛星發射中心使用“引力一號”商業運載火箭，將搭載的云遙一號3顆衛星順利送入預定軌道，刷新了全球運力最大固體運載火箭紀錄，如圖所示。下列說法正確的是（ ）
A．火箭使用的噴氣發動機是內燃機的一種
B．火箭選用的固體燃料熱值較小
C．火箭加速升空的過程中，燃料的化學能一部分轉化為有用的機械能
D．增大燃料的質量可以提高噴氣發動機的效率
5．取兩個相同的驗電器A和B，用與絲綢摩擦過的玻璃棒接觸驗電器A的金屬球，使A帶電，B不帶電（如圖甲所示）．用金屬桿把A和B連接起來，A的金屬箔張開的角度減小，B的金屬箔張開（如圖乙所示）．則（ ）
A．甲圖中驗電器A帶的是負電荷B．乙圖中A帶正電，B帶負電
C．連接的瞬間正電荷從A向B移動D．金屬桿中瞬間電流方向是從A到B
6．如圖所示，將發光二極管LED接入電路，閉合開關，LED發光。下列說法正確的是（ ）
A．正電荷從LED正極流入，從負極流出B．電子從LED負極流入，從正極流出
C．利用超導體材料可以制作LEDD．僅將LED的正負極對調，其亮度不變
7．為消除騎電動車不戴頭盔的安全隱患，某科學小組為共享電動車設計了如下方案：騎行前，掃碼成功后開關S1閉合，指示燈L亮，但電動機所在電路未接通；從車頭取出頭盔并戴上后，頭盔內遙控設備遙控S2閉合，電動機所在電路接通；若只戴頭盔不掃碼，指示燈L、電動機所在電路均未接通。下列電路符合以上設計要求的是（ ）
A．B．C．D．
8．根據圖所示的電路圖，實物圖連接正確的是（ ）
A．B．
C．D．
9．如圖所示的電路中，電源電壓保持不變。閉合開關，將滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）
A．電流表A示數變小，電壓表V2示數變大B．電流表A示數變小，電壓表V1示數變大
C．電壓表V2示數與電流表A示數的比值變大D．電壓表V1示數的變化量與電流表A示數的變化量的比值變大
10．如圖所示的電路中，電源電壓保持不變，閉合開關S后，電路正常工作。過了一會兒兩電表的示數一個變大，另一個電表的示數變小，則下列判斷正確的是（ ）
A．可能是電阻R短路，電流表的示數變大B．一定是燈L斷路，電壓表的示數變大
C．可能是電阻R斷路，電壓表的示數變小D．可能是燈L短路，電流表的示數變大
11．如圖所示，電源電壓保持4.5V不變，電流表的量程為0～0.6A，電壓表的量程為0～3V，小燈泡的規格為“2.5V，0.25A”，滑動變阻器的規格為“50Ω，1A”。閉合開關，為了保證電路安全，求出有關電路元件的變化范圍，（不考慮小燈泡電阻的變化）
①變阻器接入電路阻值的變化范圍是8～20Ω
②電路消耗總功率的變化范圍是0.675～1.125W
③電流表示數的變化范圍是0～0.25A
④電壓表示數的變化范圍是0～3V
⑤小燈泡的功率變化范圍是0.225W～0.625W
下列各選項正確的是（ ）
A．①③⑤B．②③④C．②④⑤D．①②⑤
12．某同學家浴室里安裝了一款風暖浴霸，通過開關斷開閉合既可以實現照明、又可以實現送暖風、熱風的功能，其簡化電路如圖所示，R1、R2是兩根阻值相同的電熱絲。下表是浴霸電路的部分參數。下列各有關結論說法不正確的是（ ）
A．只閉合S2時浴霸處于暖風狀態B．每根電阻絲的阻值是44Ω
C．浴霸正常工作10min電路消耗的最大電能為2.214×106J
D．浴霸中電動機的電功率為170W
二、非選擇題（本題包括12小題，共60分）
13．（3分）如圖是小明家中電能表照片，其中“10A”表示 ；小明發現當他家電路中只有一個電冰箱工作時，電能表的表盤3min轉了15r，則電冰箱在這段時間內消耗的電功率為 W。小明家中一周前、后電能表示數如圖甲所示，當?shù)氐碾妰r(jià)為0.7元/kW?h，則他家一個月應交納的電費為 元。（一月按30天計算）
14．（3分）如圖所示是蘋果公司剛推出的iphne15手機，深受消費者青睞。該手機待機時電流約10mA，電壓5V，則iphne15待機時的電功率為 W；一塊原裝iphne15電池板充滿電可供其待機工作200h，則該電池板充滿電時儲存的電能為 W?h。小明發現手機電池容量只剩20%，他用30W的充電器給手機充電，但他還一邊在玩手機，若手機正常工作的功率為5W，要使手機電池充滿電需要的時間為 h。
15．（4分）某同學在做“比較不同物質吸熱能力”的實驗時，使用相同規格的電加熱器給水和食用油加熱，他得到如下數據：[c水＝4.2×103J/（kg?℃）]
（1）在實驗中該同學是根據 來判斷吸收熱量的多少。實驗中電加熱器的規格相同的物理意義是確保加熱器的額定電壓和 相同。
（2）在此實驗中，如果要使水和食用油的最后溫度相同，就要給水加熱更長的時間，此時，水吸收的熱量 （選填“大于”或“小于”或“等于”）食用油吸收的熱量。
（3）根據表中的數據可求出該食用油的比熱容為 J/（kg?℃）。
16．（4分）如圖所示，是研究電阻大小與什么因素有關的電路。木板上甲、乙、丙三根電阻線分別是銅線、鎳鉻合金線、鎳鉻合金線，長短粗細如圖所示。
（1）實驗中，是通過觀察 來粗略地比較AB間所接導線電阻大小的。
（2）若研究導體電阻與材料的關系，在A、B間先后接入的兩根電阻線是 （“甲和乙”、“甲和丙”、“乙和丙”）。
（3）若研究導體電阻與橫截面積的關系，可把乙和丙分別接在AB兩接線柱上，閉合開關發現材料乙接入電路時小燈泡亮些，由此得出實驗結論是 。
（4）若把A、B分別接在5、6接線柱上，閉合開關，用酒精燈對丙進行加熱，這是想研究 對電阻的影響。
17．（5分）在探究“通過導體的電流與電阻的關系”的實驗中，某同學連接的電路如圖甲所示。已知電源電壓恒為3.0V，滑動變阻器規格為“20Ω，0.5A”，可供選擇的定值電阻的阻值為5Ω、10Ω、15Ω、25Ω和30Ω。
（1）請將甲圖中的實物電路連接完整，要求滑動變阻器的滑片向右滑動時電路中的電流變大，且導線不允許交叉。
（2）電路連接正確后，先用5Ω的定值電阻進行實驗，移動滑動變阻器的滑片，記下電流表的示數如圖乙所示；再將5Ω的定值電阻換成10Ω的定值電阻進行實驗，移動滑片直至電壓表示數為 V。小明將25Ω電阻接入電路進行實驗時，發現無論怎樣移動滑片，電壓表總不能達到設定值，為了完成上述所有實驗，定值電阻兩端控制電壓不高于 V。
（3）為了完成全部實驗，小華同學認為可以不改變定值電阻兩端電壓，利用定值電阻和滑動變阻器串聯來增大變阻器的調節范圍，則選擇的定值電阻的阻值范圍是 Ω。
18．（6分）在測量小燈泡電功率的實驗中，電源電壓4V不變，小燈泡的額定電壓為2.5V。
（1）小明把燈、電流表、電壓表、滑動變阻器、開關和電源連接成了如圖所示的電路，正準備閉合開關時，旁邊的小蘭急忙攔住他，說接線錯了。小蘭發現只要改接一根導線就可以，請把接錯的那一根導線找出來，打上“×”，再畫線把它改到正確的位置上（電表左邊接線柱都為負接線柱。）
（2）排除故障后正確操作實驗，測量數據如下表所示：
①小燈泡的額定功率為 W。
②第7次實驗中，燈泡熄滅的原因是 。
③表中第四次的電流可能是 （“0.17A”、“0.28A”、“0.24A”）。
（3）在沒有電流表的情況下，小明用如圖乙所示的實驗電路，也可以測出小燈泡的額定功率。已知小燈泡的額定電壓為U額，定值電阻的阻值為R0，實驗步驟如下：
①只閉合開關S、S1，調節滑片，使電壓表示數為U額；
②保持滑片位置不變，只閉合開關S、S2，此時電壓表的示數為U；
可知小燈泡的額定功率P額＝ （用U額、U和R0表示）。
19．（9分）中醫作為中國的國粹響譽全球，如圖甲為一款電熱中藥壺，其簡化電路圖如圖乙所示，其發熱元件為兩個電阻，可實現高溫、中溫、低溫三擋的擋位調節。電路額定電壓為220V，電阻R1阻值為44Ω，中溫?fù)豕β蕿?100W。
請你求下列問題：
（1）當S接a，S1 （選填“閉合”或“斷開”），中藥壺處于低溫?fù)酢2的電阻值是 Ω；
（2）中藥壺在高溫?fù)跫訜釙r，正常工作1min，能將質量為2kg的藥液從20℃加熱到40℃，求：
①電中藥壺低溫?fù)醯碾姽β适嵌嗌伲?br>②電中藥壺在高溫?fù)跫訜釙r的效率是多小？[藥液的比熱容c藥＝3×103J/（kg?℃），百分號前保留整數]
（3）如圖丙是在一次使用過程中電飯煲功率與時間的關系圖像，則30min消耗的電能是多少？
參考答案與試題解析
一、選擇題
1．【解答】解：四溢的花香引來了長喙天蛾采蜜，它們能聞到陣陣的花香，是由于花香分子在不停地做無規則運動，擴散到空氣之中；故從分子動理論的角度說明分子是不斷運動的。
故選：A。
2．【解答】解：A.熱量是一個過程量，不是一個狀態量，熱量描述了物體發生熱傳遞時，傳遞能量的多少，不能說物體含有或具有多少熱量，故A錯誤；
B.覆蓋在火山上的白雪靜止不動，白雪的分子熱運動也沒有停止，因?yàn)橐磺形镔|(zhì)的分子都在不停地做無規則運動，故B錯誤；
C.熾熱的巖漿所具有的內能不一定比皚皚白雪所具有的內能大，因?yàn)槲矬w的內能與溫度、質量、狀態等因素有關，故C正確；
D.熾熱的巖漿和皚皚白雪可以發生熱傳遞，熱量由巖漿轉移給白雪即，因?yàn)闊醾鬟f傳遞的是熱量不是溫度，故D錯誤；
故選：C。
3．【解答】解：A.圖1中瓶塞會跳起，氣體對瓶塞做功，與圖2中d沖程（做功沖程）工作原理相同，故A正確，不符合題意；
B.圖1中給瓶內打氣，瓶內氣體內能增大，與圖2中c沖程（壓縮沖程）工作原理相同，故B正確，不符合題意；
C.圖2中的a沖程，進氣門打開，排氣門關閉，是吸氣沖程，吸入的是空氣和汽油的混合物，故C錯誤，符合題意；
D.圖2中b沖程排出的氣體帶走的能量最多，設法利用排出氣體的能量可提高效率，故D正確，不符合題意；
故選：C。
4．【解答】解：A.火箭使用的噴氣發動機是內燃機的一種（即內能轉化為機械能），故A正確；
B.火箭選用的固體燃料熱值較大，故B錯誤；
C.火箭加速升空的過程中，有能量的損耗，所以燃料的一部分內能轉化為有用的機械能，故C錯誤；
D.增大燃料的質量不可以提高噴氣發動機的效率，因?yàn)闊釞C(jī)效率是指用來做有用功的能量與燃料完全燃燒放出的熱量之比，與質量無關，故D錯誤；
故選：A。
5．【解答】解：絲綢摩擦過的玻璃棒帶正電，缺少電子，當玻璃棒與驗電器A接觸后，驗電器A也帶上了正電，用帶絕緣柄的金屬桿將兩個驗電器的金屬球接觸時，B驗電器上自由電子向驗電器A轉移，正電荷并沒有發生移動，因?yàn)殡娮訋ж?fù)電，所以電流方向是由A到B。
故選：D。
6．【解答】解：AB、電流從電池的右邊流出，電流從LED正極流入，從負極流出，電子（負電荷）定向移動的方向與電流方向相反，則電子從LED負極流入，從正極流出，故A錯誤、B正確；
C、LED燈是由半導體材料制成的，故C錯誤；
D、僅將LED的正負極對調，由于二極管具有單向?qū)щ娦?，二極管不發光，故D錯誤。
故選：B。
7．【解答】解：騎行前，掃碼成功后開關S1閉合，指示燈L亮，但電機不工作；戴上頭盔后，頭盔內遙控設備遙控S2閉合，電動機才通電工作，這說明燈泡與電機工作時互不影響，是并聯的；若只戴頭盔不掃碼則無法騎行，則開關S1在干路中控制整個電路，開關S2與電機在一條支路中，故C正確。
故選：C。
8．【解答】解：根據電路圖和選項的實物連接圖，兩燈并聯，電流表A2測燈L1的電流（電流表A2選用小量程與L1串聯），A1測干路電流，由并聯電路干路電流等于各支路電流之和，電流表A1選用大量程接在干路上，開關控制整個電路；
A、電流從電流表負接線柱流入了，故A錯誤；
B、電流表三個接線柱連入電路中，故B錯誤；
C、開關與L1串聯，只控制燈L1，故C錯誤；
D、實物圖與電路圖一一對應，且電流表連接符合要求，故D正確。
故選：D。
9．【解答】解：由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測電源的電壓，電流表測電路中的電流；
AB、將滑動變阻器R2的滑片P向右移動的過程中，變阻器接入電路中的電阻變大，電路中的總電阻變大，由I=UR可知，電路中的電流變小，即電流表A的示數變小；由U＝IR可知，R1兩端的電壓變小，即電壓表V1的示數變??；由于電源電壓不變，所以電壓表V2示數不變，故AB錯誤；
C、電壓表V2示數不變，電流表A示數變小，所以兩者的比值變大，故C正確；
D、根據R=UI可知，電壓表V1示數的變化量與電流表A示數的變化量的比值為R1的阻值，所以該比值保持不變，故D錯誤。
故選：C。
10．【解答】解：如果電阻R短路，則燈泡不會熄滅，燈泡將更亮，電流表示數變大，電壓表測量電源電壓，電壓表示數變大；
燈L斷路，電路中無電流，電流表示數變小，電壓表測量電源電壓，電壓表示數變大；
如果電阻R斷路，電流表和電壓表示數都為減小為0；
如果燈L短路，電路中電流變大，電流表示數變大，電壓表示數減小為0；
綜上所述，D正確。
故選：D。
11．【解答】解：由電路圖可知，燈泡與滑動變阻器串聯，電壓表測滑動變阻器可得的電壓，電流表測電路中的電流。
（1）因串聯電路中各處的電流相等，且燈泡的額定電流為0.25A，電流表量程為0～0.6A，變阻器允許通過的最大電流為1A，
所以，電路中的最大電流I大＝0.25A，即電流表最大示數為0.25A，
此時電壓表的示數最小，電路的總功率最大，滑動變阻器接入電路中的電阻最小，
因串聯電路中總電壓等于各分電壓之和，
所以，電壓表的最小示數：
U滑＝U﹣UL＝4.5V﹣2.5V＝2V，
此時燈泡消耗的最大功率為：P大＝PL＝ULI大＝2.5V×0.25A＝0.625W；
由I=UR可得，滑動變阻器接入電路中的最小電阻：R滑小=U滑小I大=2V0.25A=8Ω；
電路消耗總功率的最大值：P大＝UI大＝4.5V×0.25A＝1.125W；
（2）燈泡的電阻：RL=ULIL=Ω，
由電壓表的量程為0～3V可知，電壓表的最大示數為3V，即電壓表示數的變化范圍是2V～3V，故④錯誤；
此時電流表的示數最小，電路消耗的總功率最小，滑動變阻器接入電路中的電阻最大，
燈泡兩端的最小電壓：
UL′＝U﹣U滑大＝4.5V﹣3V＝1.5V，
電路中的最小電流即電流表的最小示數：I小=U′LRL=1.5V10Ω=0.15A，所以電流表示數的變化范圍是0.15A～0.25A，故③錯誤；
燈泡的最小功率：P?。経L′I?。?.5V×0.15A＝0.225W，小燈泡的功率變化范圍是0.225W～0.625W，故⑤正確；
滑動變阻器接入電路中的最大阻值：R滑大=U滑I小=3V0.15A=20Ω，所以，滑動變阻器連入電路的阻值變化范圍是8Ω～20Ω，故①正確；
電路消耗總功率的最小值：P小＝UI?。?.5V×0.15A＝0.675W，電路消耗總功率的變化范圍是0.675～1.125W，故②正確。
故選：D。
12．【解答】解：A、由圖可知，當只閉合S2時，R與電動機M并聯；當閉合S2、S3閉合時，R1、R2和電動機M并聯；根據并聯電路的電阻特點可知，R1、R2和電動機M并聯時，電路中的總電阻最小，由P=U2R可知，電路中的總功率最大，此時浴霸處于送熱風狀態，當只閉合S2時，R與電動機M并聯，浴霸處于送暖風狀態，故A正確；
B、送熱風時R2的電功率：P2＝P熱﹣P暖＝2370W﹣1270W＝1100W，
由P=U2R可知，R2的阻值：R2=U2P2=(220V)21100W=44Ω，故B正確；
C、當浴霸熱風狀態，且照明燈發光時，電功率最大，最大電功率：P大＝P熱+P照＝2370W+50W＝2420W，
則浴霸正常工作10min電路消耗的最大電能：W大＝P大t＝2420W×10×60s＝1.452×106J，故C錯誤；
D、根據題意可知，R1的阻值與R2的阻值相等，則R1的電功率P1＝P2＝1100W，
浴霸中電動機的電功率：PM＝P暖﹣P1＝1270W﹣1100W＝170W，故D正確。
故選：C。
二、非選擇題（本題包括12小題，共60分）
13．【解答】解：10A是表示電能表允許通過的最大電流為10A；
表盤轉15r電路消耗的電能：W=153000kW?h＝0.005kW?h，
電冰箱的功率：P=Wt=0.005kW??360?=0.1kW＝100W；
他家這段時間內消耗的電能：W＝823.3kW?h﹣781.5kW?h＝41.8kW?h；他家一個月應交納的電費為：41.8×0.7元×307=29.26元。
故答案為：電能表允許通過的最大電流為10A；100；125.4。
14．【解答】解：（1）iphne15手機待機時電流約I＝10mA＝0.01A，電壓U＝5V，
則iphne15手機待機時的電功率：
P＝UI＝5V×0.01A＝0.05W；
（2）由P=Wt可得，該電池板充滿電時儲存的電能：
W＝Pt＝0.05W×200h＝10W?h＝3.6×104J；
（3）手機充電時需要的電能：ΔW＝W﹣20%W＝3.6×104J﹣20%×3.6×104J＝2.88×104J，
充電過程中的功率：ΔP＝P充﹣P耗＝30W﹣5W＝25W，
由P=Wt可知，手機充電的時間：
t=ΔWΔP=2.88×104J25W=1152s＝0.32。
故答案為：0.05；10；0.32。
15．【解答】解：（1）相同的加熱器加熱，相同的時間內液體吸收的熱量相等，用加熱時間的長短來表示物質吸收熱量的多少；兩只電加熱器的規格相同，主要是指電加熱器的額定電壓和額定功率相同；
（2）用相同的加熱裝置對水和食用油加熱，在相等時間內水與食用油吸熱的熱量相等，加熱時間越長，液體吸收的熱量越多，要使水和食用油的最后溫度相同，水的加熱時間更長，水吸收的熱量大于食用油吸收的熱量；
（3）由圖可知，加熱6分鐘，吸熱相同熱量時，水升高的溫度為25℃；
食用油升高的溫度為：62℃﹣20℃＝42℃，食用油升高的溫度為水的 4225倍，根據c=QmΔt，在質量和吸熱相同的條件下，升高的溫度與比熱容成反比，故食用油的比熱容為：c食用油=2542×c水=2542×4.2×103J/（kg?℃）＝2.5×103J/（kg?℃）。
故答案為：（1）加熱時間；額定功率；（2）大于；（3）2.5×103。
16．【解答】解：（1）燈泡的亮度可粗略地比較AB間所接導線電阻大小，燈泡越亮，說明該電阻線的電阻越小；
（2）研究導體電阻與材料的關系，要將甲、丙兩根電阻線先后接在A、B間，這樣符合控制變量的思想；
（3）把乙和丙分別接在AB兩接線柱上，閉合開關發現材料乙接入電路時小燈泡亮些，說明材料乙的電阻小，由此得出實驗結論是：在材料和長度一定時，橫截面積越大，電阻越?。?br>（4）若把A、B分別接在5、6上，閉合開關，用酒精燈對丙進行加熱，改變電阻絲的溫度，通過觀察燈泡亮度判斷電阻大小，是研究溫度對電阻的影響；
故答案為：（1）燈泡的亮度；（2）甲和丙；（3）在材料和長度一定時，橫截面積越大，電阻越??；（4）溫度。
17．【解答】解：（1）滑動變阻器的滑片向左滑動時電路中的電流變大，則滑動變阻器的電阻需變小，可知需將開關與滑動變阻器左下接線柱相連，如下圖所示；
（2）探究“通過導體的電流與電阻的關系”的實驗，需控制導體兩端的電壓不變，先用5Ω的定值電阻進行實驗，移動滑動變阻器的滑片，記下電流表的示數如圖乙所示，此時電流表選用小量程，分度值為0.02A，此時讀數為0.3A，故應控制定值電阻的電壓為U＝IR＝0.3A×5Ω＝1.5V不變；
電阻兩端的電壓始終保持1.5V，根據串聯電路電壓的規律，滑動變阻器分得的電壓：U滑＝U﹣UR＝3V﹣1.5V＝1.5V，定值電阻的電壓和滑動變阻器的電壓相同，根據分壓原理，可知，UVU滑=RR滑，Ω，當變阻器的最大電阻20Ω連入電路中時，可得對應的定值電阻最大值為20Ω＜25Ω，該同學不能選用25Ω、30Ω的定值電阻；
該同學想將5個定值電阻都接入電路進行實驗，設此時定值電阻的電壓為UR′，則滑動變阻器的電壓為：3V﹣UR′，則：UR′U滑=RR滑，當定值電阻為30Ω時，滑動變阻器的阻值為20Ω，代入上式可得：UR′3V?UR′=30Ω20Ω，解出：UR′＝1.8V，則實驗前預設定值電阻兩端電壓至少為1.8V。
（3）由題意可知，滑動變阻器連入電路的阻值等于對應定值電阻的阻值，定值電阻為30Ω，在完成第四、五次實驗時在電路中串聯一個定值電阻，定值電阻為30Ω電路中串聯一個10Ω的定值電阻；滑動變阻器連入電路的最小值為0，所以定值電阻的最大阻值為30Ω，則定值電阻的范圍為10Ω～30Ω。
故答案為：（1）如上圖所示；（2）1.5；1.8；（3）30Ω；10～30。
18．【解答】（1）電壓表與小燈泡并聯，電流表與小燈泡串聯，正確的實物連線如下：。
（2）①小燈泡的額定功率為P額＝U額I額＝2.5V×0.28A＝0.7W。
②第7次實驗中，燈泡熄滅的原因是燈泡實際功率太小，燈泡不能發光。
③表中第四次小燈泡的電阻介于第三次與第五次之間，第三次電阻R3=Ω，
第五次的電阻為R5=≈6.2Ω，
第四次的電流大于第五次的電流小于第三次的電流，如果第四次電流為0.24A，則電阻為R4=≈7.1Ω，如果電流為0.28A，電阻為R4=≈6.1Ω（舍去），表中第四次的電流可能是 0.24A。
（3）在沒有電流表的情況下，小明用如圖乙所示的實驗電路，也可以測出小燈泡的額定功率。已知小燈泡的額定電壓為U額，定值電阻的阻值為R0，實驗步驟如下：
①只閉合開關S、S1，小燈泡L和R0串聯，電壓表測小燈泡兩端的電壓，調節滑片，使電壓表示數為U額；
②保持滑片位置不變，只閉合開關S、S2，電壓表測小燈泡和R0兩端的總電壓，此時電壓表的示數為U；
小燈泡正常工作時電流為I額=U?U額R0，小燈泡的額定功率P額＝ U額U?U額R0。
故答案為：（1）見解析；（2）①0.7；②實際功率太小，燈泡不能發光；③0.24A；（3）U額U?U額R0。
19．【解答】解：（1）由圖乙可知，當S1閉合、S接時，R1、R2并聯，根據并聯電路的電阻的可知，此時電路中的總電阻最小，由P=U2R可知，電路中的總功率最大，電中藥壺處于高溫?fù)酰?br>當S1斷開，S接a時，R1、R2串聯，根據串聯電路的電阻的可知，此時電路中的總電阻最大，總功率最小，電中藥壺處于低溫?fù)酰?br>當開關S1閉合、S接a時，只有R2工作，電中藥壺處于中溫?fù)酰?br>由P=U2R可知，R2的阻值：R2=U2P中=(220V)21100W=44Ω；
（2）①根據串聯電路的電阻特點可知，電中藥壺低溫?fù)豕ぷ鲿r電路中的總電阻：R＝R1+R2＝44Ω+44Ω＝88Ω，
低溫?fù)醯碾姽β剩篜低=U2R=(220V)288Ω=550W；
②電中藥壺高溫?fù)醯碾姽β剩篜高＝P1+P2=U2R1+P中=(220V)244Ω+1100W＝2200W；
高溫?fù)跽９ぷ?min產生的熱量：Q＝W＝P高t＝2200W×1×60s＝1.32×105J，
藥液吸收的熱量：Q吸＝c藥mΔt＝3×103J/（kg?℃）×2kg×（40℃﹣20℃）＝1.2×105J，
電中藥壺在高溫?fù)跫訜釙r的效率：η=Q吸W=1.2×105J1.32×105J≈91%；
（3）由圖丙可知，30min內，電中藥壺高溫?fù)豕ぷ鲿rt1＝15min＝900s，中溫?fù)豕ぷ鲿rt2＝10min＝600s，低溫?fù)豕ぷ鲿rt3＝5min＝300s，
則30min消耗的電能：W總＝W1+W2+W3＝P高t1+P中t2+P低t3＝2200W×900s+1100W×600s+550W×300s＝2.805×106J。
答：（1）斷開；44；
（2）①電中藥壺低溫?fù)醯碾姽β适?50W；
②電中藥壺在高溫?fù)跫訜釙r的效率是91%；
（3）30min消耗的電能是2.805×106J。
額定電壓
220V
照明功率
50W
暖風功率
1270W
熱風功率
2370W
物質
質量/g
初始溫度/℃
加熱時間/min
最后溫度/℃
水
60
20
6
45
食用油
60
20
6
62
實驗次數
1
2
3
4
5
6
7
發光情況
明亮
亮
更明亮
較亮
較暗
微光
熄滅
電壓U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.1
電流I/A
0.28
0.26
0.30
0.21
0.19
0.05
題號
1
2
3
4
5
6
7
8
9
10
11
答案
A
C
C
A
D
B
C
D
C
D
D
題號
12
答案
C
