人教版數學中考第一輪復習 07-第七章 圖形的變化 02-第二節 投影與視圖 PPT課件

這是一份人教版數學中考第一輪復習 07-第七章 圖形的變化 02-第二節 投影與視圖 PPT課件，共25頁。
三視圖的判斷（2024.4北部灣6年2考）

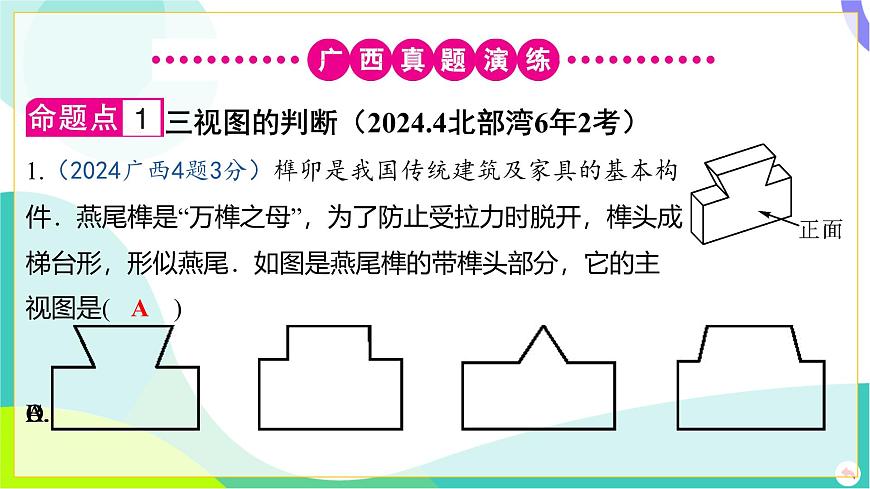

1.（2024廣西4題3分）榫卯是我國傳統建筑及家具的基本構件．燕尾榫是“萬榫之母”，為了防止受拉力時脫開，榫頭成梯臺形，形似燕尾．如圖是燕尾榫的帶榫頭部分，它的主視圖是( )
A. B. C. D.

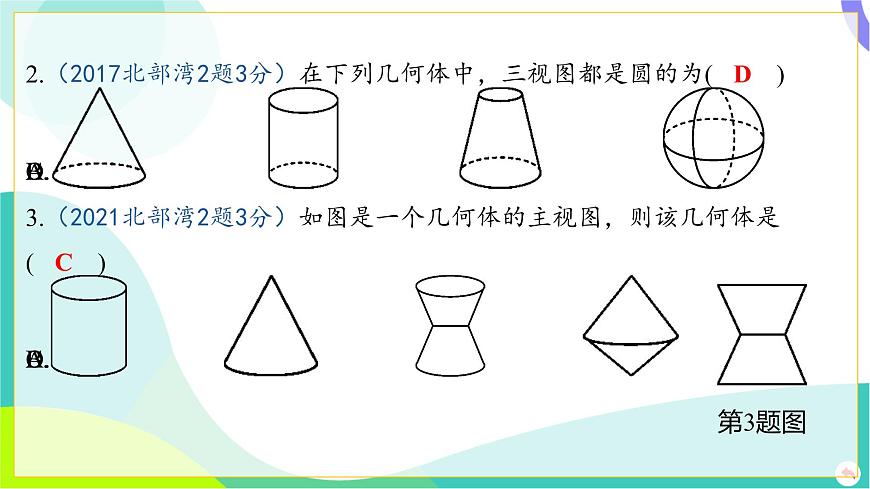

2.（2017北部灣2題3分）在下列幾何體中，三視圖都是圓的為( )
A. B. C. D.
3.（2021北部灣2題3分）如圖是一個幾何體的主視圖，則該幾何體是( )
A. B. C. D.

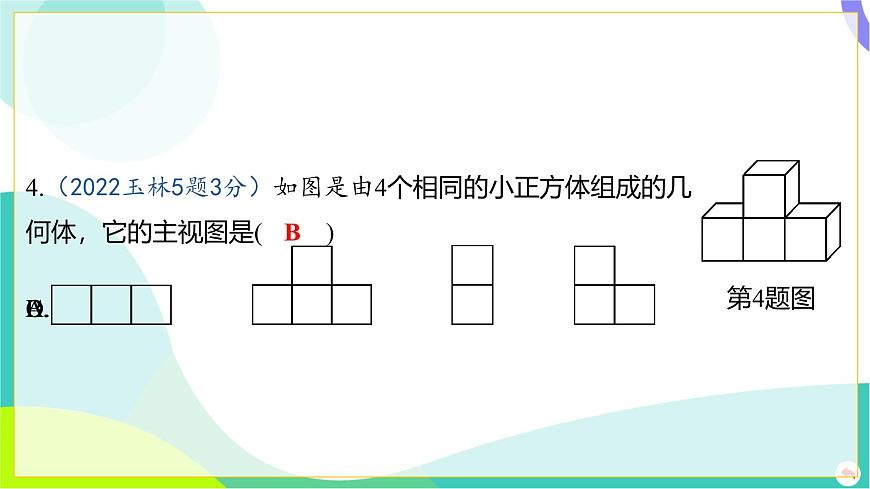

4.（2022玉林5題3分）如圖是由4個相同的小正方體組成的幾何體，它的主視圖是( )
A. B. C. D.

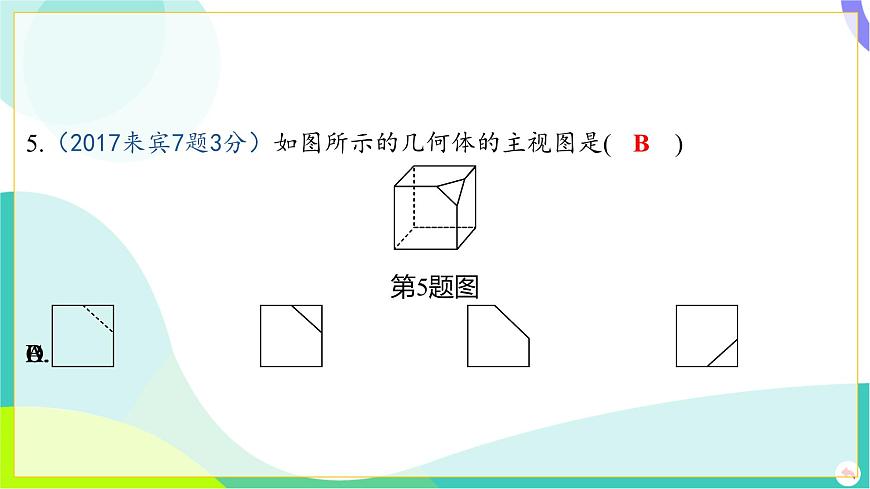

5.（2017來賓7題3分）如圖所示的幾何體的主視圖是( )
A. B. C. D.

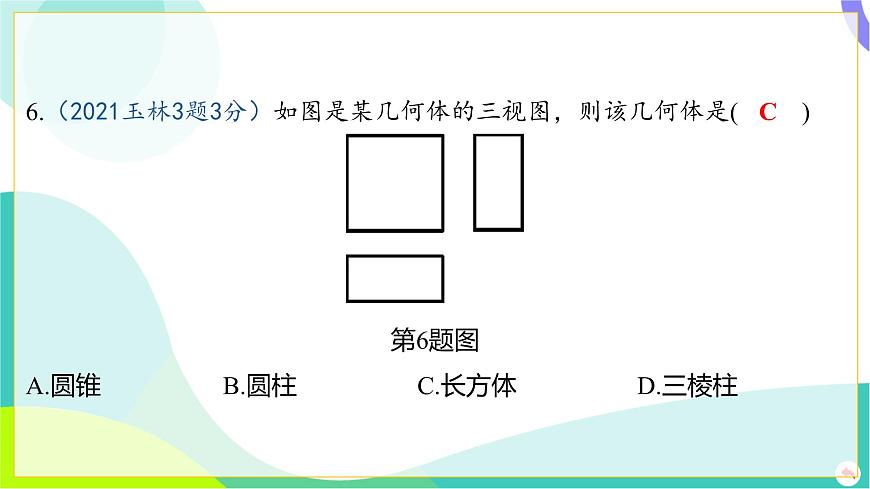

6.（2021玉林3題3分）如圖是某幾何體的三視圖，則該幾何體是( )
A.圓錐B.圓柱C.長方體D.三棱柱

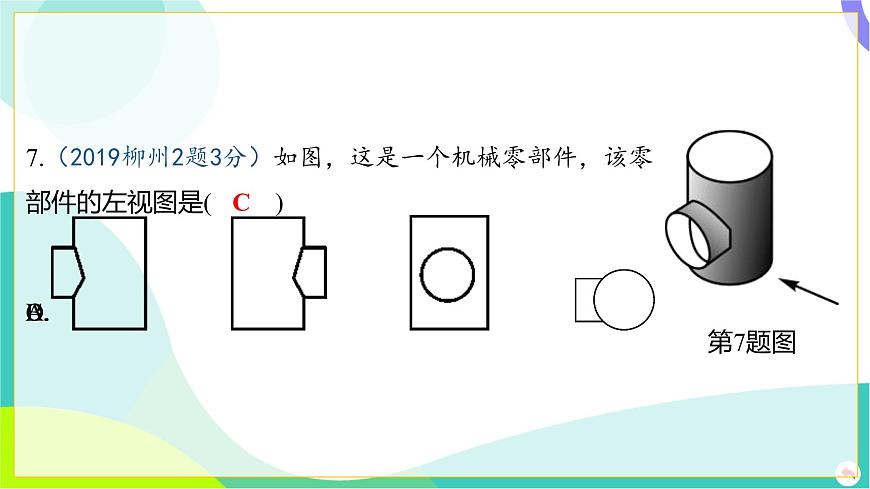

7.（2019柳州2題3分）如圖，這是一個機械零部件，該零部件的左視圖是( )
A. B. C. D.
8.（2019貴港2題3分）某幾何體的俯視圖如圖所示，圖中數字表示該位置上的小正方體的個數，則這個幾何體的主視圖是( )
A. B. C. D.
立體圖形的展開與折疊
9.（2021百色8題3分）下列展開圖中，不是正方體展開圖的是( )
A. B. C. D.
投影與視圖
1.投影:一般地，用光線照射物體，在某個平面（地面、墻壁等）上得到的影子叫做物體的投影，照射光線叫做投影線，投影所在的平面叫做投影面.
3.常見幾何體及其三視圖（請在幾何體下方填寫對應的名稱）
4.根據三視圖還原幾何體（1）想象：根據各視圖想象從三個方向看到的幾何體形狀；（2）定形：綜合確定幾何體（實物原型）的形狀；（3）定大小、位置：根據三視圖“長對正、高平齊、寬相等”的關系，確定輪廓線的位置以及各個方向的大小.
立體圖形的展開與折疊
1.一般幾何體的表面展開圖：
知識鏈接1.正方體的表面展開圖中不能出現“ ”“ ”“ ”圖形；2.若出現“ ”類型，另兩面必須在兩側，可借助此方法排除錯誤選項.
1.如圖所示的三視圖對應的幾何體是( )
A. B. C. D.
2.下列投影：①燈光下窗簾的影子；②陽光下大樹的影子；③皮影；④路燈下行人的影子；⑤日晷指示時間的影子；⑥貝貝在陽光下散步的影子；⑦房屋在陽光下的影子.其中屬于平行投影的是__________，屬于中心投影的是________.
3.【問題情境】李老師給同學們布置了一項綜合實踐任務：利用所學知識為班級制作一些紙盒，用來收納雜物.
（1）同學們就如何制作紙盒展開激烈的討論，其中小華、小君、小霞各給出了一種設計方案如圖1所示.你覺得方案______（填序號）經過折疊能圍成正方體紙盒；
（2）①樂樂的設計圖如圖2所示，把它折成正方體紙盒后標有“★”的面所對的面上標的漢字是____；
②如圖2，如果正方體中“學”所在的面在前面，從左面看到的字是“我”，那么從上面看到的字是____；（有字的一面為紙盒的外面）
（3）①樂樂所在的數學實踐小組把折疊成的6個正方體紙盒擺成如圖3的立體圖形，請分別畫出這個立體圖形從正面看和上面看到的形狀圖.
解：畫出的形狀圖如圖所示.
②如圖3，如果在這個幾何體上再添加一些相同的小正方體，并保持這個幾何體的左視圖和俯視圖不變，那么最多可以再添加____個小正方體.
