河南省平頂山市汝州市驗學校2023-2024學年八年級上學期期末 物理試題（含解析）

這是一份河南省平頂山市汝州市驗學校2023-2024學年八年級上學期期末 物理試題（含解析），共23頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題，綜合應用題等內容，歡迎下載使用。

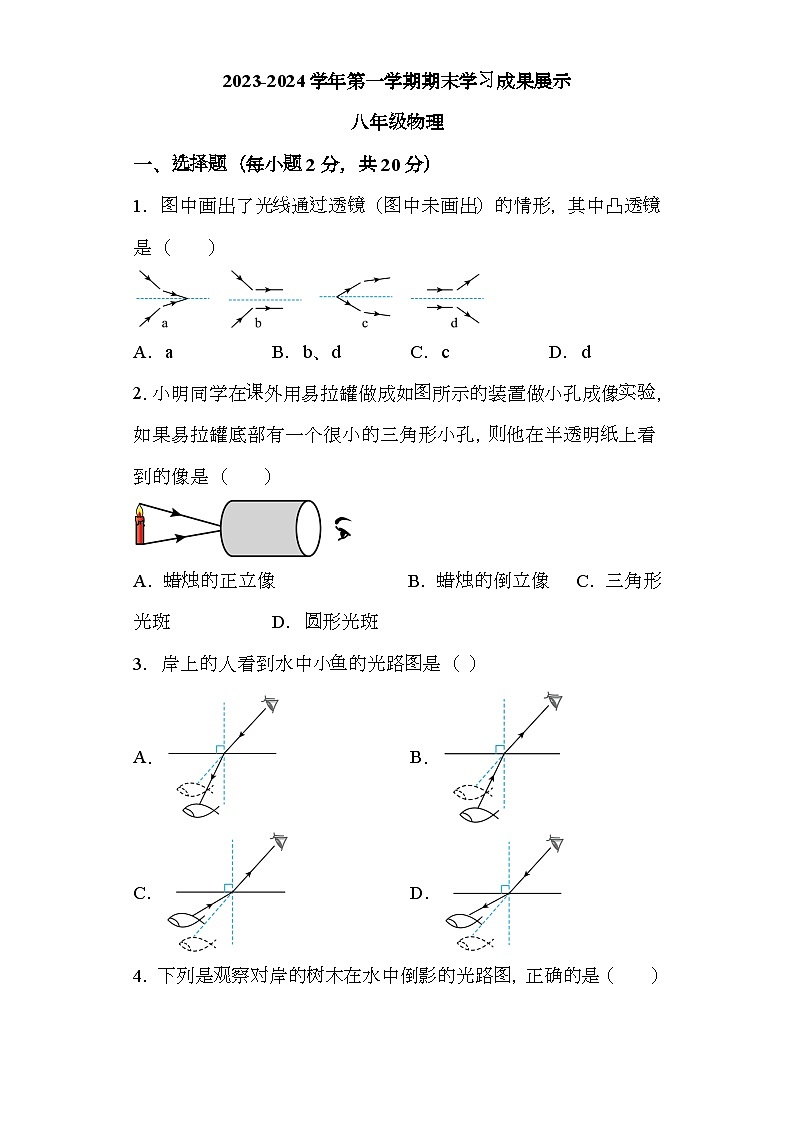

一、選擇題（每小題2分，共20分）
1．圖中畫出了光線通過透鏡（圖中未畫出）的情形，其中凸透鏡是（ ）

A．a(chǎn)B．b、dC．cD．d
2．小明同學在課外用易拉罐做成如圖所示的裝置做小孔成像實驗，如果易拉罐底部有一個很小的三角形小孔，則他在半透明紙上看到的像是（ ）
A．蠟燭的正立像B．蠟燭的倒立像C．三角形光斑D．圓形光斑
3．岸上的人看到水中小魚的光路圖是（ ）
A．B．C．D．

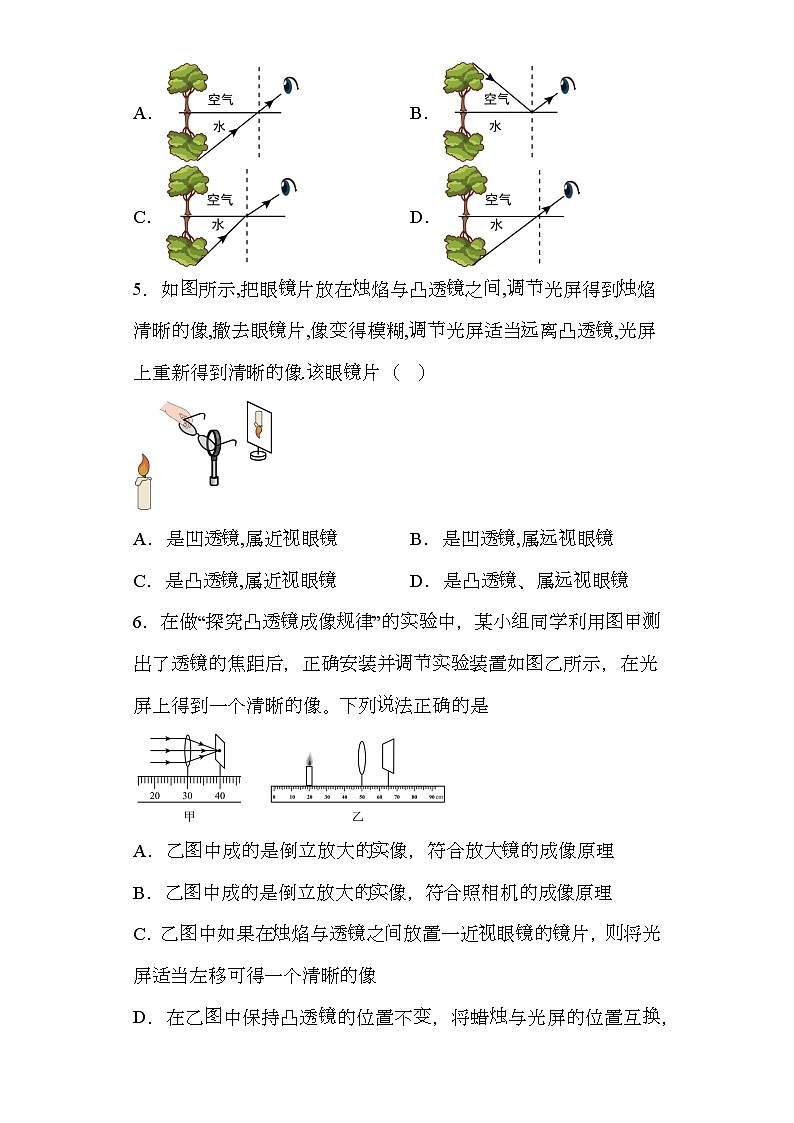

4．下列是觀察對岸的樹木在水中倒影的光路圖，正確的是（ ）
A．B．
C．D．
5．如圖所示,把眼鏡片放在燭焰與凸透鏡之間,調節光屏得到燭焰清晰的像,撤去眼鏡片,像變得模糊,調節光屏適當遠離凸透鏡,光屏上重新得到清晰的像.該眼鏡片（ ）
A．是凹透鏡,屬近視眼鏡B．是凹透鏡,屬遠視眼鏡
C．是凸透鏡,屬近視眼鏡D．是凸透鏡、屬遠視眼鏡
6．在做“探究凸透鏡成像規律”的實驗中，某小組同學利用圖甲測出了透鏡的焦距后，正確安裝并調節實驗裝置如圖乙所示，在光屏上得到一個清晰的像。下列說法正確的是
A．乙圖中成的是倒立放大的實像，符合放大鏡的成像原理
B．乙圖中成的是倒立放大的實像，符合照相機的成像原理
C．乙圖中如果在燭焰與透鏡之間放置一近視眼鏡的鏡片，則將光屏適當左移可得一個清晰的像
D．在乙圖中保持凸透鏡的位置不變，將蠟燭與光屏的位置互換，則成像情況符合投影儀的原理
7．在探究凸透鏡成像的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰的像。下列說法正確的是（ ）
A．凸透鏡的焦距是20cm
B．將蠟燭和光屏都向右移動，光屏上可成清晰的像，該成像規律應用在照相機上
C．在貼近凸透鏡的左側放置一眼鏡片，只向左移動光屏，可在光屏上成清晰縮小的像，該鏡片對光起發散作用
D．用f＝15cm的凸透鏡替換圖中透鏡，只向右移動光屏，可在光屏上成清晰的像
8．在用一凸透鏡研究其成像的規律時，某同學得到的部分實驗信息如下表所示。根據表中信息判定下列說法錯誤的是（ ）
A．該凸透鏡的焦距是15cm
B．當u=25cm時，凸透鏡成放大的像，放大鏡就是根據這一原理制成的
C．當v=24cm時，凸透鏡成縮小的像，照相相機就是根據這一原理制成
D．若把物體從距凸透鏡22cm處向距凸透鏡32cm處滑動，像會逐漸變小
9．下列關于光學實驗的說法中，合理的是（ ）
A．探究光的反射定律時，硬紙板可以顯示光的傳播路徑
B．探究平面鏡成像特點時，使用兩支相同的蠟燭是為了比較像與物的大小關系
C．探究光的折射特點時，光從空氣射入水中，傳播方向一定會發生改變
D．小孔成像時，光屏上只能得到倒立、放大的實像
10．如圖所示，燭焰在光屏上成縮小的像。下列操作能使?fàn)T焰在光屏上成放大的像是（ ）
A．凸透鏡不動，蠟燭、光屏互換位置
B．透鏡、光屏不動，蠟燭向右移動蠟燭
C．蠟燭、凸透鏡不動，光屏向左移動
D．凸透鏡不動，蠟燭向右移動，光屏向右移動
二、填空題（每空1分，共13分）
11．紅、 、藍三種色光按不同比例混合，能產生任何一種其他顏色的光；驗鈔機發出的 能使紙幣上的熒光防偽標志發光；電視遙控器通過發射 來實現對電視機的控制。
12．小南同學在做探究“凸透鏡成像規律”的實驗中，經過調節在光屏上得到一個清晰的像，并測出物距u＝20 cm，像距v＝15 cm，則光屏上是倒立 的實像，該凸透鏡焦距的范圍為 。
13．一個人立于平面鏡前0.5m，身后2.5m處是房門，人看到平面鏡中房門的像離人 m，當人以1m/s向遠離平面鏡方向運動2s后，人看到的房門的像離人 m。
14．將一物體分別放在甲、乙兩凸透鏡前相等距離處，通過甲透鏡成縮小的像，通過乙透鏡成等大的像，由此可推斷：所成的 （選填“都是實像”“都是虛像”或“一個是實像、一個是虛像”），甲透鏡的焦距 （選填“小于”“等于”或 “大于”）乙透鏡的焦距。
15．小波在湖邊游玩時，看到茂密的樹下有許多圓形光斑，仔細一看是太陽的“像”，這是光的 而形成的；看到湖水中游動的“魚”比其實際位置要 （選填“深”或“淺”），這是因?yàn)楣鈴乃行鄙湎蚩諝鈺r(shí)發生 ；湖面上拱橋在水中的“倒影”，這是由于光的 而形成的虛像。
三、作圖題（每小題2分，共8分）
16．完成圖中的光路圖。
17．如圖所示，一束光線從空氣斜射到水面發生反射和折射，請?jiān)趫D中做出反射光線（標明反射角的度數）和折射光線的大致方向．
18．畫出光線ab和Oc通過透鏡前后的完整光路．
19．如圖所示，AB、CD是發光點S發出經平面鏡反射的兩條光線．在圖中用平面鏡成像的原理畫出發光點S和它在平面鏡中的像S’并補全光路．
四、實驗探究題（每小題1分，共20分）
20． 現有如下器材：光具座、焦距為12.5cm的凸透鏡、光屏、蠟燭、火柴。小明根據上述實驗器材，進行了“探究凸透鏡成像規律”的實驗。
（1）實驗前應將蠟燭、凸透鏡、光屏依次放到光具座上，把燭焰、凸透鏡、光屏的中心大致調到 。 為了驗證凸透鏡的焦距是否等于12.5 cm，小明把蠟燭和凸透鏡放在如圖所示的刻度線處，把光屏移到光具座的 cm刻度線處，觀察光屏上是否承接到等大、清晰的像。經驗證，凸透鏡的焦距準確。
（2）實驗進行一段時間后， 發現光屏上燭焰的像上移了一段距離，在沒有移動器材的情況下，造成上述現象的原因是 。 保持蠟燭、凸透鏡的位置和高度不動，需將光屏 （選填 “向上”或“向下”）移動， 使?fàn)T焰的像呈現在光屏中央。
（3）分別把蠟燭放在如圖所示的A、B、C、D四個點對應的刻度線處，在 點能夠在光屏上承接到清晰、最大的燭焰的像，在 點所成像的性 質與眼睛的相同。
（4）實驗結束后，小明又將一只眼鏡片放在蠟燭與凸透鏡之間且較靠近凸透鏡，結果光屏上原來清晰的像變得模糊，將光屏遠離凸透鏡移動到某一位置時，光屏上又看到燭焰清晰的像，由此可知該眼鏡片可用來矯正 眼 （選填“近視"或“遠視”）。
21．在“探究光的反射規律”的實驗中，如圖所示，平面鏡M放在水平桌面上，E、F是兩塊粘接起來的硬紙板，垂直于鏡面且可繞ON轉動．
（1）如圖，當E、F在同一平面上時，讓入射光線AO沿紙板E射向鏡面，在F上可看到反射光線OB，測出入射角和反射角的大小，便立即得出實驗結論：反射角等于入射角．你認為這樣得出結論________（選填“合理”或“不合理”），原因是 ．
（2）若將一束光貼著紙板F沿BO射到O點，光將沿圖中的________方向射出，因?yàn)樵诠獾姆瓷洮F(xiàn)象中光路是_________的．
（3）如圖，以法線ON為軸線，把紙板F向后緩慢旋轉，在F上______(選填“能”或“不能”)看到反射光線OB，這樣做的目的是為了______________________________．
22．如圖是小芳同學探究“平面鏡成像的特點”實驗裝置．
（1）在實驗中用透明的玻璃板代替平面鏡，主要是利用玻璃透明的特點，便于 ．
（2）在豎立的玻璃板前放一支點燃的蠟燭M，可以看到玻璃板后面出現蠟燭的像．小明拿另一支大小相同的蠟燭N在玻璃板后面移動，直到它跟蠟燭M的像完全重合．由此可以得出的結論是 ．
（3）實驗時，小芳同學應在 （填“M”或“N”）側觀察蠟燭M經玻璃板所成的像．
（4）細心的小芳透過玻璃觀察蠟燭M的像時，看到在像的后面還有一個較模糊、與像有部分重疊的像，出現兩個像的原因是 ．
（5）若實驗時不慎將玻璃向N方向傾斜，則出現的問題是：
（6）經過三次實驗，記錄的像A'、B'、C'與物A、B、C對應的位置如圖乙．為了得到更多的實驗結論，接下來小明應該進行的操作是： ； ．
五、綜合應用題（共9分）
23．一汽車以20m/s的速度向一山崖開進，途中鳴了一聲笛，4 s后聽到山崖傳來回聲， 當司機聽到回聲時（聲音的速度為340m/s）：
（1）汽車行駛的路程？
（2）聲音傳播的距離？
（3）汽車離山崖還有多遠?
實驗次序
1
2
3
4
5
物距u/cm
50
40
30
25
20
像距v/cm
22
24
30
38
60
1．C
【詳解】a圖中比較折射光線與入射光線，可知透鏡對光線有發散作用，所以是凹透鏡；b圖中比較折射光線與入射光線，可知透鏡對光線有發散作用，所以是凹透鏡；c圖中比較折射光線與入射光線，可知透鏡對光線有會聚作用，所以是凸透鏡；d圖中比較折射光線與入射光線，可知透鏡對光線有發散作用，所以是凹透鏡。故ABD不符合題意，C符合題意。
故選C。
2．B
【詳解】小孔成像是由于光的直線傳播形成的，物體經過小孔成的像是倒立的實像，而不是光斑，像的形狀與物體相同，而與小孔的形狀無關．
3．B
【詳解】人在岸邊看水中的魚，是魚反射的光進入人的眼睛；光由水斜射入空氣中，而AD選項中的傳播方向不對，表示的是從空氣斜射入水中；光由水斜射入空氣中折射角大于入射角，C選項折射角小于入射角，因此符合要求的是B選項。
故選B。
4．B
【詳解】樹木在水中形成倒影，是因?yàn)閬?lái)自岸上樹木的光線斜射到水面上發生反射，反射光線進入眼睛，所以才能觀察到對岸的樹木在水中的倒影，故ACD錯誤，B正確。
故選B。
5．D
【詳解】當將一個眼鏡片放在凸透鏡和燭焰之間，光屏上的像是清晰的，撤去眼鏡片，稍微將光屏遠離凸透鏡，屏上再次得到清晰的像，可知開始時的像距太??；
說明該透鏡對光線有會聚作用，因此是凸透鏡、屬遠視眼鏡．
故D正確．
6．D
【分析】凸透鏡的焦距是使平行于主光軸的光會聚的點到光心的距離；當物距大于二倍焦距時所成的像是縮小倒立的實像，照相機這一光學器件正是應用了這點；當凹透鏡靠近凸透鏡時，會聚能力減弱，使像呈在光屏的后方；物距處于f和2f之間，凸透鏡成倒立放大的實像；物距大于2f，凸透鏡成倒立縮小的實像。
【詳解】AB．由甲圖可知該透鏡焦距為40cm?30cm=10cm，由圖可知，物距大于像距，當物距大于二倍焦距時所成的像是縮小倒立的實像，是照相機的成像原理，故AB錯誤；
C．凹透鏡對光線有發散作用，靠近凸透鏡時，使光線發散，像會聚在光屏的后方，像距增大，在光屏上要得到清晰的像，光屏要遠離凸透鏡，即要將光屏向右移動才能在光屏上成清晰的像，故C錯誤。
D．根據光路的可逆性，若將光屏和蠟燭的位置互換，在光屏上仍能成像，此時物距小于像距，凸透鏡成倒立放大的實像，其應用是投影儀，故D正確。
故選D。
7．D
【詳解】A．由圖可知，物距等于像距，則光屏上得到一個清晰等大的實像，則有
解得
故A錯誤；
B．將蠟燭和光屏都向右移動，光屏上可成清晰的像，物體處于一倍焦距和二倍焦距之間，成倒立、放大的實像，投影儀就是利用該原理制成的，故B錯誤；
C．貼近凸透鏡的左側放置一眼鏡片，只向左移動光屏，說明透鏡對光線有會聚作用，在光屏上成清晰縮小的像，故C錯誤；
D．用f＝15cm的凸透鏡替換圖中透鏡，u＝20cm，則f＜u＜2f，此時成倒立、放大的實像，像距大于2倍焦距，向右移動光屏，可在光屏上成清晰的像，故D正確。
故選D。
8．B
【分析】（1）當u=v=2f時，成倒立、等大的實像；
（2）（3）根據凸透鏡成像的四種情況和應用進行判斷：
u＞2f，成倒立、縮小的實像，2f＞v＞f，應用于照相機和攝像機。
u=2f，成倒立、等大的實像，v=2f，一般用來求凸透鏡的焦距。
2f＞u＞f，成倒立、放大的實像，v＞2f，應用于幻燈機和投影儀。
u＜f，成正立、放大的虛像，應用于放大鏡和老花鏡。
（4）凸透鏡成實像時，物距增大，像距減小，像變小。
【詳解】A．由表中實驗3的數據可知
u=v=30cm
此時u=2f，f=15cm，故A正確，不符合題意；
B．當u=25cm時，物距大于一倍焦距小于二倍焦距，凸透鏡成倒立、放大的像，投影儀就是根據這一原理制成的，故B錯誤，符合題意；
C．當v=24cm時，像距大于一倍焦距小于二倍焦距，則物距大于二倍焦距，凸透鏡成縮小的像，照相相機就是根據這一原理制成，故C正確，不符合題意；
D．若把物體從距凸透鏡22cm處向距凸透鏡32cm處滑動，物距變大，像距變小，像變小，故D正確，不符合題意。
故選B。
9．AB
【詳解】A．如果看不見光的傳播路徑，就無法對光線進行研究，在探究光的反射定律時，安裝一個硬紙板后，能夠間接的在光屏上看到光的傳播途徑，故A符合題意；
B．探究平面鏡成像特點時，用兩支相同的蠟燭，便于比較物和像的大小關系，故B符合題意；
C．光從空氣中斜射入水中時，傳播方向一定會發生改變，但垂直入射時，光的傳播方向不變，故C不符合題意；
D．小孔成像成的是一個倒立的像，像是由實際光線會聚而成的，是實像；像的大小取決于光屏到小孔的距離．在光屏上能接收到放大、等大或縮小的實像，故D不符合題意；
10．AD
【詳解】A．若保持凸透鏡的位置不動，將蠟燭和光屏互換一下位置，根據光路的可逆性，由凸透鏡成像規律可知，成倒立、放大的實像．故A符合題意；
BD．凸透鏡成實像時，物近像遠像變大，蠟燭向右移動，光屏向右移動，可以得到放大的像，如果透鏡、光屏不動時，無論如何移動蠟燭都無法使成清晰、放大的像，故D符合題意，B不符合題意；
C．蠟燭凸透鏡不動，光屏向左移動，光屏上的像是模糊的，故C不符合題意。
故選AD。
11． 綠 紫外線 紅外線
【詳解】[1]紅、綠、藍是色光的三原色，這三種色光按不同比例混合，能產生各種顏色的光。
[2]紫外線具有使熒光物質發光，所以驗鈔機利用紫外線來驗鈔。
[3]紅外線可以用來遙控，電視遙控器通過發出不同的紅外線脈沖來實現對電視機的控制。
12． 縮小 7.5cm＜f＜10cm
【詳解】[1][2]由題意知：在做“凸透鏡成像”的實驗中，像距v小于物距u，所成的像是倒立的縮小的實像，而物距
u=20cm＞2f ①
像距
f＜v=15cm＜2f ②
由①②解得凸透鏡焦距的范圍為7.5cm＜f＜10cm。
13． 3.5 5.5
【詳解】[1]一個人立于平面鏡前0.5m，身后2.5m處是房門，則門離平面鏡的距離為
2.5m+0.5m=3m
根據像到平面鏡的距離與物體到平面鏡的距離相等，可知門的像到平面鏡的距離也為3m，則人看到平面鏡中房門的像離人為
0.5m+3m=3.5m
[2]當人以1m/s的速度向遠離鏡面方向運動2s后，人距離平面鏡為
1m/s×2s+0.5m=2.5m
則人看到的房門的像離人的距離為
3m+2.5m=5.5m
14． 都是實像 小于
【詳解】[1]通過甲凸透鏡成縮小的像，說明此時物體在甲凸透鏡二倍焦距之外，成了物體縮小、倒立的實像，通過乙凸透鏡成等大的像，說明此時物體在乙凸透鏡的二倍焦距處，成等大、倒立的實像，所以甲乙兩個凸透鏡所成的都是實像。
[2]由于物體分別放在甲、乙兩凸透鏡前相等距離處，且物體在甲凸透鏡二倍焦距之外，物體在乙凸透鏡的二倍焦距處，所以甲透鏡的焦距小于乙透鏡的焦距。
15． 直線傳播 淺 折射 反射
【詳解】[1] 小波看到茂密的樹下有許多圓形光斑，這是太陽沿直線傳播通過樹葉縫隙成倒立的像。
[2] [3]我們看到的水中的魚，是由光的折射形成的虛像，在折射光線的反向延長線上，由于折射光線向水面偏折，折射光線相對于入射光線位置升高了，所以看到的水中的魚位置比實際位置淺。
[4] 湖面上拱橋在水中的“倒影”，這是由于光的反射而形成的虛像。
16．
【詳解】根據凸透鏡成像規律：平行于主光軸的光經過凸透鏡折射后，折射光會過焦點，從焦點發出的光經過凸透鏡折射后，折射光會平行于主光軸。如圖所示：
17．如下圖所示
【詳解】由圖示可知，入射光線與界面的夾角是30°，入射角是90°﹣30°=60°；反射角是反射光線與法線的夾角，反射角等于入射角也為60°；光由空氣斜射進入水中時，折射光線向靠近法線方向偏折，折射角小于入射角，如上圖所示．
18．
【詳解】由圖可知，入射光線平行于主光軸，則其折射光線的反向延長線過焦點；過光心的光線經凹透鏡折射后傳播方向不改變，如圖所示．
19．
【分析】根據反射光線反向延長通過像點，先作出像點S′，再根據像與物關于平面鏡對稱作出發光點S，最后補全對應的入射光線；
【詳解】將反射光線AB、CD反向延長交于一點，即為像點S′，再作出S′關于平面鏡的對稱點，即為發光點S，連接SA、SB為兩條入射光線，如圖所示：
20． 同一高度 75.0 蠟燭變短 向上 C A 近視
【詳解】(1)[1]實驗中，應調整燭焰、凸透鏡、光屏的中心大致在同一高度，這樣燭焰的像才能成在光屏的中央。
[2]根據凸透鏡成像的規律，當時，凸透鏡成等大的像，因?yàn)榻咕嗟扔?2.5cm，所以兩倍焦距等于25.0cm，因此光屏應放在
(2)[3]凸透鏡成倒立的實像，隨著蠟燭燃燒變短，光屏上燭焰的像向上移運動。
[4]凸透鏡成倒立的實像，隨著蠟燭燃燒變短，光屏上燭焰的像向上移運動，保持蠟燭、凸透鏡的位置和高度不動，需將光屏向上移動使?fàn)T焰的像呈現在光屏中央。
(3)[5]根據凸透鏡成像的規律，當時，凸透鏡成倒立放大的實像且物體向凸透鏡靠近時像變大，所以把蠟燭放在C點能夠在光屏上承接到清晰、最大的燭焰的像。
[6]根據凸透鏡成像的規律，當時，凸透鏡成縮小倒立的實像，這是照相機的工作原理，眼睛的工作原理和照相機相同，根據圖形可知在A點所成像的性質與眼睛的相同。
(4)[7]近視眼鏡是凹透鏡，凹透鏡對光有發散的作用。小明將一只眼鏡片放在蠟燭與凸透鏡之間，結果光屏上原來清晰的像變得模糊，將光屏遠離凸透鏡時，光屏上又看到燭焰清晰的像，由此可知該眼鏡片對光具有發散的作用，所以該眼鏡片可用來矯正近視眼。
21．（1）不合理 只做一次實驗就得出結論，其結論具有偶然性，不具有普遍性
（2）OA 可逆
（3）不能 探究反射光線、入射光線和法線是否在同一平面內
【詳解】（1）要得出反射角等于入射角，就要測出反射角和入射角的大小，如果這兩角相等，也可能是偶然的，我們因該繼續改變?nèi)肷涔饩€AO的方向，測出反射角和入射角的大小，多次測量，在比較得出結論，避免偶然性，這樣才有普遍性．因此，題中做法不合理，因?yàn)橹蛔鲆淮螌?shí)驗就得出結論，其結論具有偶然性，不具有普遍性．
（2）由題可知，當光從AO入射時會從OB射出，因?yàn)楣獾姆瓷渲泄饴肥强赡娴模匀魧⒁皇赓N著紙板F沿BO射到O點，光將沿圖中的OA方向射出．
（3）由光的反射定律可知，反射光線、入射光線和法線在同一平面內．以法線ON為軸線，把紙板F向后緩慢旋轉，使E、F不在同一平面上，反射光線OB不能成在F上．這樣做的目的是為了探究反射光線、入射光線和法線是否在同一平面內．
22． 確定像的位置 像與物等大 M 玻璃太厚，玻璃板的兩個面都成了像 無論怎么移動蠟燭都不能與像重合 連接各對應點，判斷連線與鏡面是否垂直 測量各對應點到鏡面的距離是否相等
【分析】（1）根據題中“透明玻璃板代替平面鏡”可知，本題考查“實驗設計的原則”，根據可行性的原則，運用平面鏡成像特點等，進行分析推斷；
（2）根據題中“玻璃板前放一支點燃的蠟燭M，另一支大小相同的蠟燭N跟蠟燭M的像完全重合”可知，本題考查平面鏡成的像和物大小關系，根據平面鏡成像的特點分析推斷；
（3）根據題中“觀察蠟燭所成的像”可知，本題考查平面鏡成像的特點，根據平面鏡成像的特點分析推斷；
（4）根據題中“出現兩個像的原因”可知，本題考查“實驗設計的原則”，根據玻璃板的薄厚不同分析推斷；
（5）根據題中“將玻璃向N方向傾斜”可知，本題考查“實驗設計的原則”，根據可行性的原則，運用平面鏡成像特點等，進行分析推斷；
（6）根據題中“記錄的像A'、B'、C'與物A、B、C對應的位置”可知，本題考查平面鏡成的像和物的位置關系，分析實驗的操作步驟．
【詳解】（1）透明的玻璃板，可以觀察到玻璃板的另一側；便于觀察并確定像的位置；
（2）未點燃的蠟燭與點燃的蠟燭的像完全重合，可知蠟燭和他成的像大小相等；
（3）由于平面鏡成的是虛像，所以在尋找蠟燭M的像的位置時，人眼應在蠟燭M這一側觀察．使它與蠟燭M在玻璃板中所成的像完全重合；
（4）由于像是由光的反射形成的，而玻璃太厚，玻璃板的兩面都能反射光，能成兩個像，所以通過玻璃板該同學看到了同一個蠟燭的兩個像；
（5）如果玻璃板沒有放正，蠟燭的像與蠟燭不在同一水平面上，所以無論怎么移動蠟燭N都不能與像重合；
（6）本實驗是探究驗證平面鏡成像的特點，所成的像是虛像；像和物體各對應點的連線與平面鏡垂直；像和物體各對應點到平面鏡間距離相等．他們下一步應該連接像與物的對應點，判斷連線與鏡面是否垂直；測量各對應點到鏡面的距離是否相等．
23．（1）80m；（2）1360m；（3） 680m
【詳解】解：（1）4s內汽車前進的距離
s車=v車t=4s×20m/s=80m
（2）聲音往返經過的路程為
s聲=v聲t=4×340=1360m
（3）設司機聽到回聲時，汽車離山崖距離為s。則
s車+2s=s聲
80m+2s=1360m
解得s=640m。
答：（1）汽車行駛的路程為80；
（2）聲音傳播的距離為1360m；
（3）汽車離山崖還有640m。
