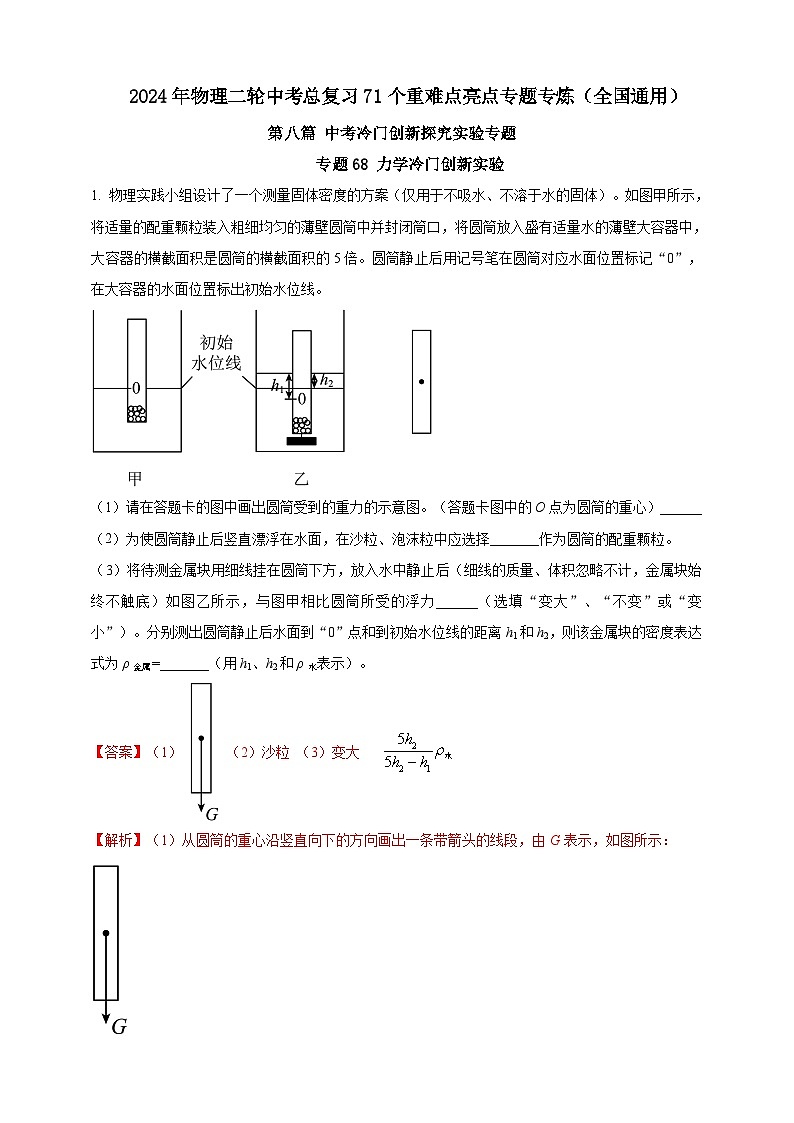

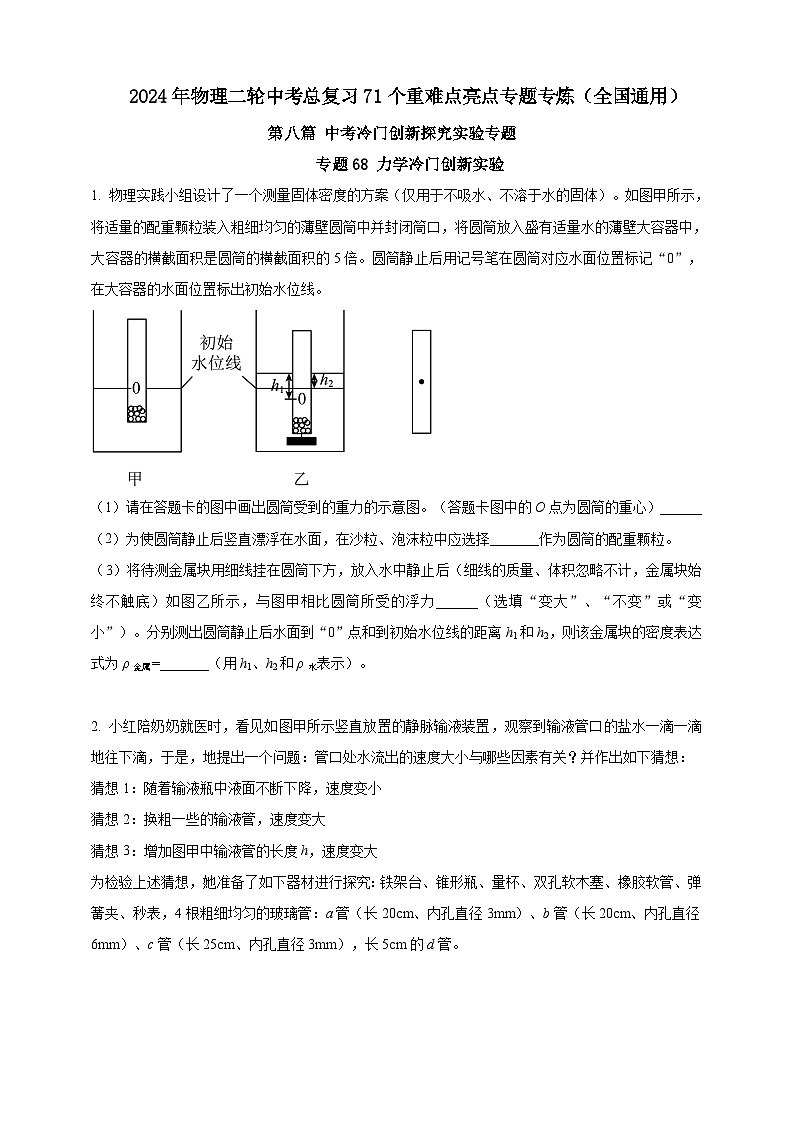

1. 物理實踐小組設計了一個測量固體密度的方案（僅用于不吸水、不溶于水的固體）。如圖甲所示，將適量的配重顆粒裝入粗細均勻的薄壁圓筒中并封閉筒口，將圓筒放入盛有適量水的薄壁大容器中，大容器的橫截面積是圓筒的橫截面積的5倍。圓筒靜止后用記號筆在圓筒對應水面位置標記“0”，在大容器的水面位置標出初始水位線。

（1）請?jiān)诖痤}卡的圖中畫出圓筒受到的重力的示意圖。（答題卡圖中的O點為圓筒的重心）______
（2）為使圓筒靜止后豎直漂浮在水面，在沙粒、泡沫粒中應選擇_______作為圓筒的配重顆粒。
（3）將待測金屬塊用細線掛在圓筒下方，放入水中靜止后（細線的質量、體積忽略不計，金屬塊始終不觸底）如圖乙所示，與圖甲相比圓筒所受的浮力______（選填“變大”、“不變”或“變小”）。分別測出圓筒靜止后水面到“0”點和到初始水位線的距離h1和h2，則該金屬塊的密度表達式為ρ金屬=_______（用h1、h2和ρ水表示）。
【答案】（1） （2）沙粒 （3）變大
【解析】（1）從圓筒的重心沿豎直向下的方向畫出一條帶箭頭的線段，由G表示，如圖所示：

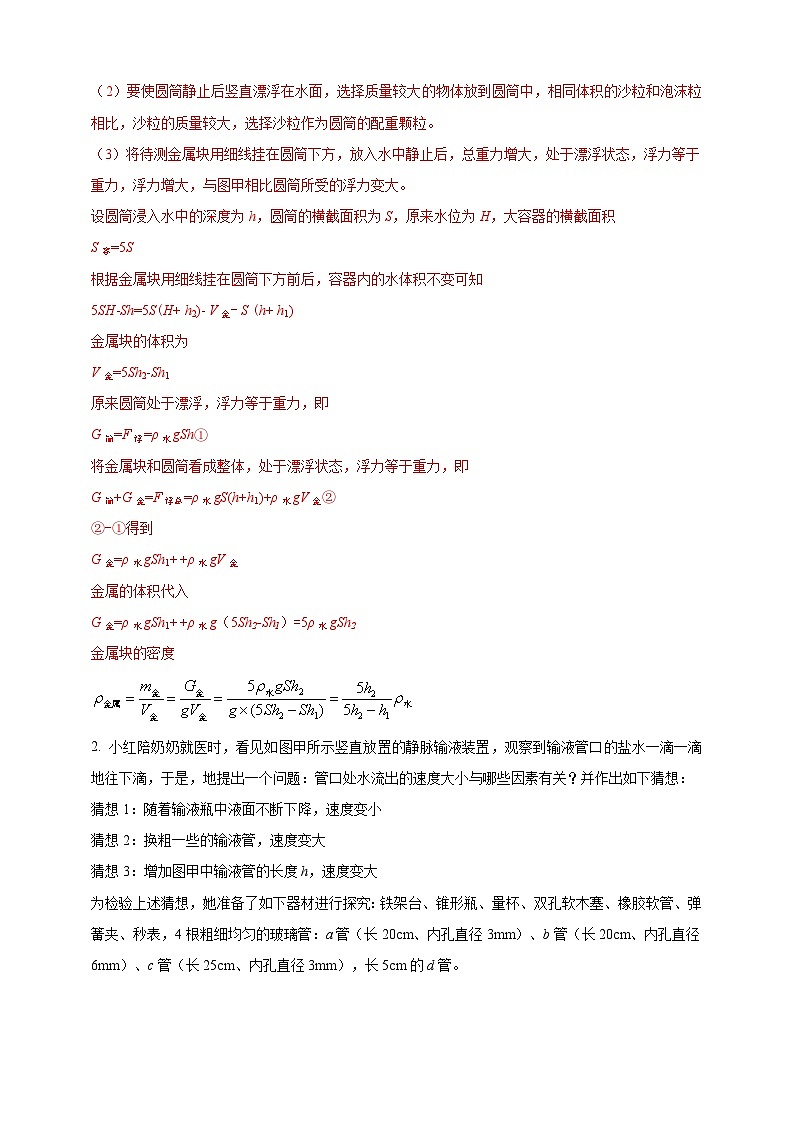

（2）要使圓筒靜止后豎直漂浮在水面，選擇質量較大的物體放到圓筒中，相同體積的沙粒和泡沫粒相比，沙粒的質量較大，選擇沙粒作為圓筒的配重顆粒。
（3）將待測金屬塊用細線掛在圓筒下方，放入水中靜止后，總重力增大，處于漂浮狀態，浮力等于重力，浮力增大，與圖甲相比圓筒所受的浮力變大。
設圓筒浸入水中的深度為h，圓筒的橫截面積為S，原來水位為H，大容器的橫截面積
S容=5S
根據金屬塊用細線掛在圓筒下方前后，容器內的水體積不變可知
5SH-Sh=5S(H+ h2)- V金- S (h+ h1)
金屬塊的體積為
V金=5Sh2-Sh1
原來圓筒處于漂浮，浮力等于重力，即
G筒=F浮=ρ水gSh①
將金屬塊和圓筒看成整體，處于漂浮狀態，浮力等于重力，即
G筒+G金=F浮總=ρ水gS(h+h1)+ρ水gV金②
②-①得到
G金=ρ水gSh1+ +ρ水gV金
金屬的體積代入
G金=ρ水gSh1+ +ρ水g（5Sh2-Sh1）=5ρ水gSh2
金屬塊的密度

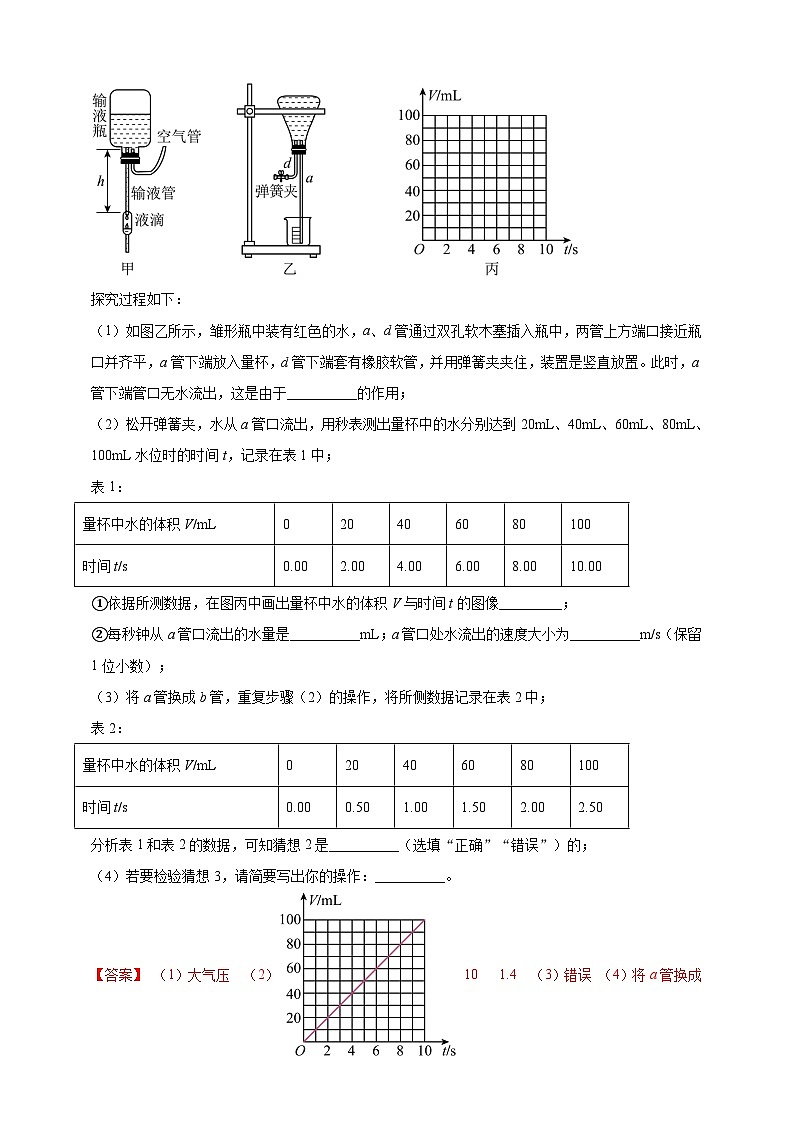

2. 小紅陪奶奶就醫時，看見如圖甲所示豎直放置的靜脈輸液裝置，觀察到輸液管口的鹽水一滴一滴地往下滴，于是，地提出一個問題：管口處水流出的速度大小與哪些因素有關？并作出如下猜想：
猜想1：隨著輸液瓶中液面不斷下降，速度變小
猜想2：換粗一些的輸液管，速度變大
猜想3：增加圖甲中輸液管的長度h，速度變大
為檢驗上述猜想，她準備了如下器材進行探究：鐵架臺、錐形瓶、量杯、雙孔軟木塞、橡膠軟管、彈簧夾、秒表，4根粗細均勻的玻璃管：a管（長20cm、內孔直徑3mm）、b管（長20cm、內孔直徑6mm）、c管（長25cm、內孔直徑3mm），長5cm的d管。
探究過程如下：
（1）如圖乙所示，雛形瓶中裝有紅色的水，a、d管通過雙孔軟木塞插入瓶中，兩管上方端口接近瓶口并齊平，a管下端放入量杯，d管下端套有橡膠軟管，并用彈簧夾夾住，裝置是豎直放置。此時，a管下端管口無水流出，這是由于__________的作用；
（2）松開彈簧夾，水從a管口流出，用秒表測出量杯中的水分別達到20mL、40mL、60mL、80mL、100mL水位時的時間t，記錄在表1中；
表1：
①依據所測數據，在圖丙中畫出量杯中水的體積V與時間t的圖像_________；
②每秒鐘從a管口流出的水量是__________mL；a管口處水流出的速度大小為_(kāi)_________m/s（保留1位小數）；
（3）將a管換成b管，重復步驟（2）的操作，將所側數據記錄在表2中；
表2：
分析表1和表2的數據，可知猜想2是__________（選填“正確”“錯誤”）的；
（4）若要檢驗猜想3，請簡要寫出你的操作：__________。
【答案】 （1）大氣壓 （2） 10 1.4 （3）錯誤 （4）將a管換成c管，重復步驟（2）的操作，將所測數據記錄在表3中
【解析】（1）用彈簧夾夾住橡膠管后，瓶?jī)?nèi)和外界大氣不連通，大氣壓作用在液體上，使液體不流出。
（2）根據表中數據，描出對應的時間和液體體積，然后連線。
根據表中數據可知，每秒鐘從a管口流出的水量為
每秒鐘從a管口流出的水量為10mL。
水流速度
a管口處水流出的速度大小為1.4m/s。
（3）b管口處水流出的速度大小
b管口處水流出的速度大小等于a管口處水流出的速度大小，說明管口處水流出的速度大小與管子粗細無關，則猜想2錯誤。
若要探究管口處水流出的速度大小與管子長度的關系，應保持管粗細不變，改變管長度進行實驗，將a管換成c管，重復步驟（2）的操作，將所測數據記錄在表3中，分析管口處水流出的速度大小與管子長度是否有關。

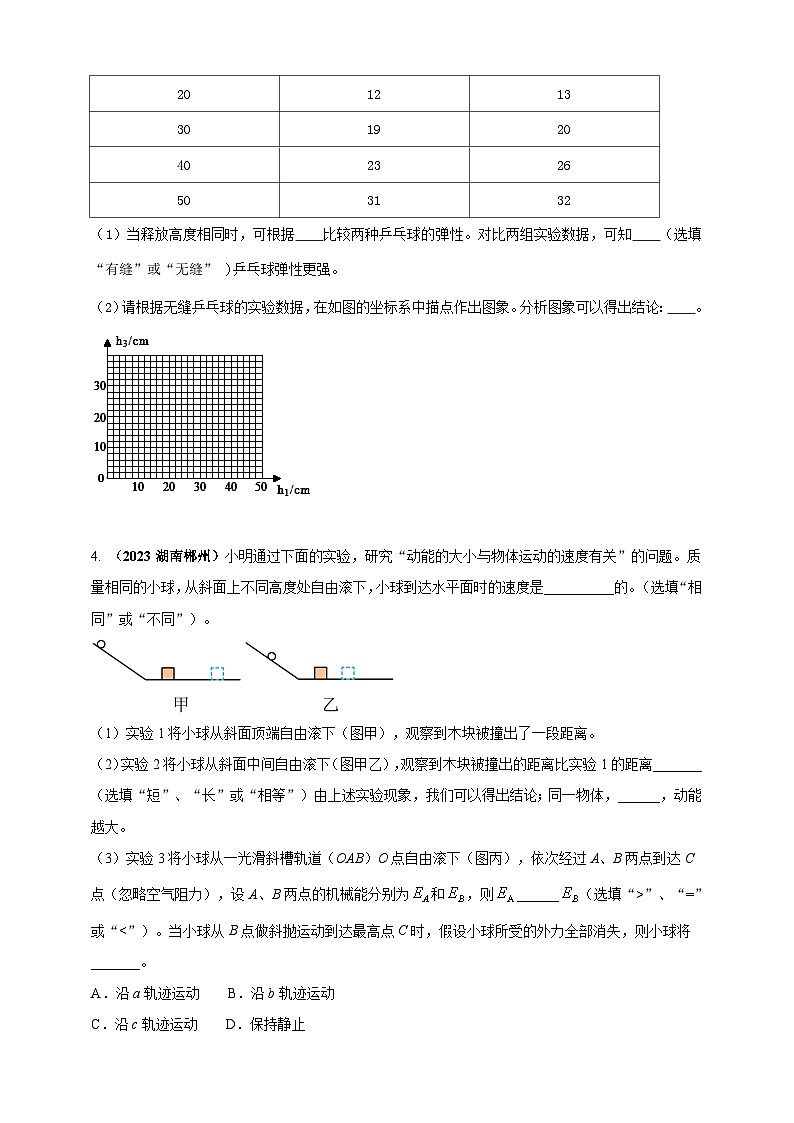

3．我國乒乓球制造企業已經研制生產出了無縫乒乓球。據廠家宣傳，與有縫乒乓球相比無縫乒乓球彈性更強。小明選擇同一廠家生產的材料、大小相同的有縫和無縫乒乓球各一個，在同一個臺面上，探究其彈性的強弱。實驗數據記錄如下表。
（1）當釋放高度相同時，可根據 比較兩種乒乓球的彈性。對比兩組實驗數據，可知 （選填“有縫”或“無縫” 乒乓球彈性更強。
（2）請根據無縫乒乓球的實驗數據，在如圖的坐標系中描點作出圖象。分析圖象可以得出結論： 。
【答案】（1）乒乓球彈起的高度；無縫；（2）見上圖；在同一臺面上，同一無縫乒乓球彈起的高度與由靜止釋放的高度成正比。
【解析】（1）當釋放高度相同時，可根據乒乓球彈起的高度判斷出兩種乒乓球的彈性，這用到了轉換法；對比兩組實驗數據，當釋放高度相同時，無縫乒乓球彈起高度更高，說明無縫乒乓球的彈性更強；
（2）請根據無縫乒乓球的實驗數據描點畫出圖象，如下圖所示：
由圖象知在同一臺面上，同一無縫乒乓球彈起的高度與由靜止釋放的高度成正比。
4. （2023湖南郴州）小明通過下面的實驗，研究“動能的大小與物體運動的速度有關”的問題。質量相同的小球，從斜面上不同高度處自由滾下，小球到達水平面時的速度是__________的。（選填“相同”或“不同”）。

（1）實驗1將小球從斜面頂端自由滾下（圖甲），觀察到木塊被撞出了一段距離。
（2）實驗2將小球從斜面中間自由滾下（圖甲乙），觀察到木塊被撞出的距離比實驗1的距離_______（選填“短”、“長”或“相等”）由上述實驗現象，我們可以得出結論；同一物體，______，動能越大。
（3）實驗3將小球從一光滑斜槽軌道（OAB）O點自由滾下（圖丙），依次經過A、B兩點到達C點（忽略空氣阻力），設A、B兩點的機械能分別為和，則______（選填“>”、“=”或“θ2
【解析】本體利用圖像法研究問題。（1）直接分析圖乙的圖像走勢，語言描述出來即可；
（2）根據題意可以由兩種方式改變飛行速度即改變電風扇的檔位來改變風速大小（改變電風扇與飛機模型的距離）
（3）飛機迎角一定時，飛行速度越大升力也越大，飛機以500km/h做水平勻速直線飛行，以800km/h做水平勻速直線飛行時，根據二力平衡升力都等于重力，因此這兩種情況下升力相等，再結合第一小題的結論得出θ1>θ2。
6. 同學們?cè)趯W(xué)完彈簧測力計的相關知識后，自制了一個“橡皮筋測力計”，將橡皮筋不掛重物時下端對應位置標為零刻度線：掛1N重物時，下端對應位置標為1N；將這段距離等分為20格，每格表示0.05N。用此測力計測量物體重力時，發現測量值不準確。為了弄清其中的原因，同學們探究了橡皮筋的伸長與受到外力的關系。
他們利用規格為0.05N的螺母若干、刻度尺、橡皮筋白板等進行了實驗探究。不掛重物時，使橡皮筋下端與刻度尺的零刻度線對齊；掛不同重物時，橡皮筋下端對應不同的刻度值，作出標記，如圖所示。
（1）螺母掛在橡皮筋下靜止時，受到橡皮筋的拉力______（選填“大于”“等于”或“小于”）它受到的重力；
（2）同學們?cè)谙鹌そ钕乱来螔焐蟼€(gè)數不等的螺母，實驗數據記錄如下表。
①分析實驗數據可初步得出：橡皮筋下所掛重物越重，橡皮筋的伸長越______；
②進一步分析數據發現：每增加1個螺母時，刻度尺讀數的變化量總體上是不同的，但中間有部分讀數的變化量是相同的。若靜止時橡皮筋下端對應刻度尺的70.0mm處，推測橡皮筋下所掛的物體重約為_(kāi)_____N（結果保留兩位小數）；若掛另一重物，靜止時橡皮筋下端對應刻度尺的15.0mm處。此時______（選填“能”或“不能”）確定此物體的重；
（3）同學們根據實驗數據，用此橡皮筋重新制作一個刻度均勻的測力計，橡皮筋上端和刻度尺的位置保持不變。若使測力計的量程最大，零刻度線應標在刻度尺的______mm刻度處，此測力計的最大量程為_(kāi)_____；
（4）同學們更換不同的橡皮筋進行探究，發現其它橡皮筋的特點均與此相似，他們由此總結出，若要用橡皮筋制作測力計，受橡皮筋材料影響，刻度均勻部分可測量范圍______，整體上測量不準確，所以橡皮筋不適合做測力計。
【答案】 ①等于 ②越長 ③0.33 ④不能 ⑤30 ⑥ 0.2N ⑦較小
【解析】（1）由平衡條件得，受到橡皮筋的拉力等于它受到的重力。
（2）分析實驗數據可初步得出：橡皮筋下所掛重物越重，橡皮筋的伸長越長。
由表格可知，螺母?jìng)€(gè)數從4~8之間，刻度尺讀數是均勻變化的，若靜止時橡皮筋下端對應刻度尺的70.0mm處，推測橡皮筋下所掛的物體重約為
由表格可知，螺母?jìng)€(gè)數從0~4之間，刻度尺讀數不是均勻變化的，所以靜止時橡皮筋下端對應刻度尺的15.0mm處。此時不能確定此物體的重。
（3）由表格可知，螺母?jìng)€(gè)數從4~8之間，刻度尺讀數是均勻變化的，所以零刻度線應該標在刻度尺的30mm刻度處。此測力計的最大量程為90mm刻度處的示數，應該標為
（4）若要用橡皮筋制作測力計，受橡皮筋材料影響，刻度均勻部分可測量范圍較小，整體上測量不準確，所以橡皮筋不適合做測力計。
7. 小金同學為了制作彈簧測力計，對一根彈簧進行了探究：將彈簧的一端固定，另一端懸掛鉤碼，記錄彈簧的長度與它受到的拉力之間的關系。如表所示：
若用此彈簧制作彈簧測力計，請回答以下問題：
（1）從表格信息可得，它的最大稱量是______ N。
（2）若該彈簧測力計的最小刻度為，則相鄰刻度線之間的距離為_(kāi)__ cm。
（3）當該彈簧測力計懸掛75g的重物時，彈簧將伸長______ cm。
【答案】
【解析】由表格數據可知當拉力為0時，彈簧原長為，拉力在以內，拉力與彈簧伸長量成正比，故彈簧測力計的最大稱量是；
由表格數據分析可知在內彈簧受到的拉力每增加彈簧伸長1cm，即拉力與伸長量之比為，若該彈簧測力計的最小刻度為，
則相鄰刻度線之間的距離為；
當懸掛75g的重物時，彈簧受到的拉力，此時彈簧的伸長量。
8.小李在課外探究彈簧的長度跟外力的變化關系，利用如圖的實驗裝置記錄了相應實驗數據如下：
（1）這項研究在實際中的應用是 ；
（2）分析實驗數據你可得到的結論 ；
（3）該彈簧原長是 cm，若用該彈簧制作一只彈簧測力計，其量程為 N.
（4）小李作出了下圖所示的三個圖像，其中正確的是_______（填序號）
【答案】（1）彈簧測力計（2）在一定范圍內，彈簧伸長的長度與外力成正比
（3） 2、 2.5（4）B
【解析】（1）這項研究在實際中的應用是彈簧測力計。
（2）分析實驗數據我們看出來：不掛鉤嗎時，指針位置在2cm處，說明彈簧原長為2cm.
當在彈簧下掛50g鉤碼時，指針位置在3cm處，說明彈簧伸長量為1cm.
當在彈簧下掛100g鉤碼時，指針位置在4cm處，說明彈簧伸長量為2cm.
當在彈簧下掛150g鉤碼時，指針位置在5cm處，說明彈簧伸長量為3cm.
當在彈簧下掛200g鉤碼時，指針位置在6cm處，說明彈簧伸長量為4cm.
當在彈簧下掛250g鉤碼時，指針位置在7cm處，說明彈簧伸長量為5cm.
說明彈簧受到的拉力增大幾倍，伸長量也增大幾倍。
當在彈簧下掛300g鉤碼時，指針位置在7.5cm處，說明彈簧伸長量為5.5cm.這時就不符合
彈簧受到的拉力增大幾倍，伸長量也增大幾倍的結論了。
根據以上數據可以歸納總結出：在一定范圍內，彈簧伸長的長度與外力成正比
說明彈簧原長為2cm.量程為2.5N.
（4）分析ABC三個圖像，知道B符合題意。
9.某實驗小組的同學對 A、B 兩根長度相同粗細不同的橡皮筋進行研究,并做成橡皮筋測力計。將橡皮筋的一端固定,另一端懸掛鉤碼（圖甲所示）,記錄橡皮筋受到的拉力大小 F 和橡皮筋的伸長量Δx,根據多組測量數據做出的圖線如圖乙所示。
（1）當在兩根橡皮筋上都懸掛重力為 8 N 的物體時，橡皮筋 A 的伸長量為_(kāi)___cm，橡皮筋 B 的伸長量為_(kāi)___cm。
（2）分別用這兩根橡皮筋制成的測力計代替彈簧秤，則用橡皮筋____制成的測力計量程大，用橡皮筋____制成的測力計測量的精確程度高。（均選填“A”或“B”）
（3）將與本實驗中相同的兩根細橡皮筋并聯起來代替彈簧測力計，能夠測量力的最大值為_(kāi)___N。
【答案】（1）16 8（2）B A （3）22.5
【解析】（1）由圖乙可知，A橡皮筋在受到的拉力不大于10N的情況下，B橡皮筋在受到的拉力不大于15N的情況下，橡皮筋伸長量△x與橡皮筋受到的拉力大小F變化關系為一直線，說明橡皮筋的伸長△x與受到接力F成正比例函數的關系，F(xiàn)A=kA△xA，F(xiàn)B=kB△xB；由圖知，當FA=5N，△xA=10cm，F(xiàn)B=10N，△xB=10cm，將上面的數據分別代入FA=kA△xA、FB=kB△xB，得：kA=0.5N/cm、kB=1N/cm，因此FA=0.5△xA，F(xiàn)B=△xB，
所以，當在兩根橡皮筋上懸掛重力為8N的物體時，橡皮筋A(yù)的伸長量為
橡皮筋B的伸長量為
（2）測力計是根據在測量范圍內，橡皮筋的伸長與受到的接力成正比的原理制成的，由圖乙知，A的量程為0-10N，B的量程為0-15N，則用橡皮筋 B制成的測力計量程大；由圖乙可知，在測量范圍內，如F=5N時，用橡皮筋A(yù)制成的測力計伸長10cm，而用橡皮筋B制成的測力計伸長5cm，所以，用橡皮筋A(yù)制成的測力測量的精確程度高；0
（3）將將兩根A或兩根B橡皮筋分別并聯使用起來代替彈簧測力計，B的量程最大，應用兩根橡皮筋并聯，由圖像得，橡皮筋的伸長量為15 cm時，每根橡皮筋受到的拉力分別為15N和7.5N，根據力合成規律，兩根橡皮筋并聯起來的彈簧測力計能夠測量力的最大值應為15N+7.5N=22.5N．
10. 學完大氣壓之后，老師布置了用帶掛鉤的塑料吸盤估測大氣壓的大小的實驗，如圖甲所示。小剛實驗小組現有帶掛鉤的塑料吸盤、量程為5N的彈簧測力計、玻璃板。
（1）他們?cè)O(shè)計了如下實驗步驟：
A．記錄彈簧測力計的示數為F，這就是大氣對吸盤的壓力
B．小剛將蘸水的塑料掛衣鉤的吸盤放在光滑玻璃板上，用力擠壓吸盤
C．用彈簧測力計鉤著掛鉤緩慢向上拉，直至吸盤剛要離開玻璃板
D．測量吸盤與玻璃板接觸面的直徑d，計算吸盤與玻璃板的接觸面積
E.根據 ，計算出大氣壓的大小P
你認為合理的實驗步驟順序應該是________（選填“①”或“②”）；
①：DBACE ②：BDCAE
（2）排好序后進行實驗彈簧測力計拉至最大讀數，吸盤仍未脫離玻璃板。若大氣壓按照約為 計算，彈簧測力計量程至少要大于________N；
（3）因?yàn)闆](méi)有多余的大量程彈簧測力計，小剛運用其它器材結合所學物理知識設計了如圖乙所示方案測量，保持輕桿水平，在吸盤剛要離開玻璃板時，彈簧秤讀數是______N，可計算出大氣壓值為_(kāi)_____ ；
（4）他們發現實驗結果明顯比真實氣壓值小，其中的原因可能是________。（答1條即可）
【答案】 （1）②（2）10（3）2.6；（4）吸盤內的氣體沒有排干凈
【解析】大氣壓強的測量方法。（1）（2）（3）當吸盤剛好與玻璃板脫離時，此時外界對吸盤的壓力等于彈簧測力計對吸盤的拉力，已知大氣壓對吸盤的壓力除以吸盤的面積即為大氣壓強； （4）為了使實驗更精確，應該控制吸盤內沒有氣體；如果吸盤內進入少量氣體，會使得測得的壓強減小。
（1）選②，因?yàn)榫徛瓌?dòng)彈簧測力計，直至剛剛脫落時，此時彈簧測力計的示數才是大氣壓力。
（2）此時的大氣壓力為
故彈簧測力計量程至少要大于 。
（3）如圖所示，倒著讀數，分度值為0.2N，故讀數為2.6N，根據杠桿平衡，可以繩子的拉力為
故此時的大氣壓力為7.8N，則大氣壓強為

故大氣壓強為 。
（4） 他們發現實驗結果明顯比真實氣壓值小，因?yàn)槲P內的空氣不可能全部排干凈。
11. （2023四川內江）在“探究相互作用力的關系”的實驗中，取A、B兩個相同的彈資測力計，平放在水平桌面上，讓它們互相鉤掛在一起。
實驗一：用兩只手水平向左右兩邊拉A和B；
實驗二：固定B，用手水平向左拉A；
如圖所示，當彈簧測力計均靜止時，觀察彈簧測力計所顯示的拉力大小，則：

（1）由圖可知，所選彈簧測力計分度值為_(kāi)_______N；
（2）彈簧測力計A在豎直方向上受到的合力為_(kāi)________N；
（3）在第一次實驗中，彈簧測力計A顯示的是B對A的作用力F1，彈簧測力計B顯示的是A對B的作用力F2，這兩個相互作用力的關系是F1_______F2（選填“”或“=”）；
（4）如果每只手的拉力均相同，那么，在兩次實驗中彈簧測力計B的示數________（選填“相等”或“不相等”）。
【答案】 （1）0.1 （2）0 （3） = （4）相等
【解析】（1）由圖可知，1N里面有10個小格，每小格代表0.1N，則所選彈簧測力計的分度值為0.1N。
（2）由于彈簧測力計靜止，處于平衡狀態，故在豎直方向受到平衡力的作用，合力為0N。
（3）由于物體間力的作用是相互的，B對A有力的作用的同時，A對B也有力的作用，這兩個力符合作用力與反作用力的要求，因此這兩個力是一對相互作用力，大小相等，即F1=F2。
（4）每只手的拉力均相同，故兩次實驗手對A的拉力相等；由于A處于靜止?fàn)顟B(tài)，水平方向上受到的是平衡力作用，即手對A的拉力大小等于B對A的拉力大小，故兩次實驗B對A的拉力大小相等。根據物體間力的作用是相互的可知，A對B的拉力大小等于B對A的拉力大小，則A對B的拉力大小相等，即在兩次實驗中彈簧測力計B的示數相等。
12. （2023無錫）小華發現，壓縮一個已經充氣的氣球感到很容易，但想把它壓縮得很小卻又很困難。由此她猜想被封閉的一定質量的氣體產生的壓強與體積可能有關。為此她準備了的注射器、彈簧測力計、刻度尺、細繩等，進行探究，步驟如下

（1）如圖甲所示，用刻度尺測出注射器刻度部分的長度為_(kāi)____，則活塞的橫截面積為_(kāi)____；
（2）把注射器的活塞推至注射器筒的底端，排盡筒內的空氣，然后用橡皮帽封住注射器的小孔，為了檢驗是否漏氣，不增加器材，方法是______；
（3）如圖乙所示，用細繩拴住注射器活塞的頸部，使繩的另一端與彈簧測力計的掛鉤相連，彈簧測力計一端固定并水平放置，然后水平向右慢慢地拉動注射器筒，當注射器活塞開始滑動時，彈簧測力計的示數如圖乙所示為_(kāi)_____N，此時外界大氣壓的數值為_(kāi)____；
（4）取下橡皮帽，拉動活塞，讓活塞的底端位于注射器刻度處，用橡皮帽封住注射器的小孔，確保不漏氣，此時注射器內被封閉的氣體體積為．再按照?qǐng)D乙的方式操作，水平向右慢慢地拉動注射器筒，當注射器內氣體體積變?yōu)闀r(shí)，彈簧測力計的示數為，繼續向右慢慢地拉動注射器筒，記下注射器內氣體體積與對應的彈簧測力計的示數、將所測數據記錄在下表中。
①當注射器內氣體體積為時，彈簧測力計示數為_(kāi)____N；
②當注射器內氣體體積為時，注射器內氣體壓強為_(kāi)____。
【答案】 （1）10.00 2 （2）用手拉動注射器活塞，根據難易程度判斷氣密性
（3）20 （4） 12
【解析】（1）如圖甲所示，注射器刻度部分左端對準零刻線，右端對準10cm刻線，刻度尺的分度值為0.1mm，刻度尺測出注射器刻度部分的長度為10.00cm，則活塞的橫截面積為
（2）排盡筒內的空氣，然后用橡皮帽封住注射器的小孔，為了檢驗是否漏氣，不增加器材，方法是：用手拉動注射器的活塞，如果比較容易拉動，則證明氣密性不好，如果不容易被拉動，則證明氣密性良好。
（3）如圖乙，彈簧測力計的分度值為0.2N，讀數為20N。
此時彈簧測力計的拉力等于外界大氣壓對活塞的壓力，外界大氣壓的數值
（4）①注射器內被封閉的氣體體積為，再用測力計拉動活塞時，測力計的拉力與注射器內氣體對活塞的壓力之和等于外界大氣壓對活塞的壓力
由以上步驟（3）可知，外界大氣壓對活塞的壓力為20N，由此得到下表
觀察表中的數據可以發現：注射器內的氣體變化為原來體積的2倍時，注射器內氣體對活塞的壓力減半，由上表可知，注射器內氣體為20mL時注射器內氣體對活塞的壓力為4N，因此注射器內氣體為10mL時注射器內氣體對活塞的壓力為8N，當注射器內氣體體積為時，彈簧測力計示數為
②當注射器內氣體體積為時，彈簧測力計的示數為16N，外界大氣壓對活塞的壓力為20N，則注射器內氣體對活塞的壓力為
注射器內氣體壓強為
13.制作簡易氣壓計，觀察大氣壓隨高度的變化。

（1）如圖所示在玻璃瓶中倒入適量紅色的水。將插有玻璃管的橡皮塞塞緊瓶口，紅水升到玻璃管一定的高度。但高度不夠，你應 ， 使水上升到瓶口以上適當位置。制成了簡易氣壓。
（2）將簡易氣壓計從四樓移到一樓過程中，發現玻璃管內水柱 ，說明 。（3）小明將簡易氣壓計放在陽光下，過一會兒，他發現玻璃管內水柱發生了變化，這一現象說明，簡易氣壓計的測量結果會受到 影響。
【答案】見解析。
【解析】(1)管中液面的高低取決于瓶?jī)?nèi)氣壓，要想讓紅水升到玻璃管一定的高度，只需增大瓶?jī)?nèi)氣壓即可，所以應向瓶?jī)?nèi)吹氣。
越往高處氣壓越低，越向低處氣壓越高，所以從四樓移到一樓過程中外界氣壓升高
當外界氣壓增大是h就會減小，所以管內水柱下降，說明越向低處氣壓越大。
(3) 氣壓計放在陽光下，過一會兒，玻璃管內水柱發生了變化，是因?yàn)闇囟葘?duì)氣壓的影響。
14.如圖所示，小華想估測大氣壓的大小，她設計的實驗方案如下：
A．記錄彈簧測力計的示數為 F，這就是大氣對吸盤的壓力；
B．將蘸水的塑料掛衣鉤的吸盤放在光滑玻璃板上，用力擠壓吸盤；
C．用彈簧測力計鉤著掛鉤緩慢向上拉，直到吸盤剛脫離玻璃板面；
D．量出吸盤與玻璃板接觸面的直徑，計算出吸盤與玻璃板的接觸面積為 S；
E.根據 p=，計算出大氣壓的大小p；
（1）小華由于疏忽，將前三個步驟的順序?qū)戭嵉沽?，正確的順序是________ ；
（2）實驗中小華將蘸水的吸盤放在光滑玻璃板上，用力擠壓吸盤的目的是_______；
（3）如果實驗中小華所用的彈簧測力計的量程是 0～5N，吸盤與玻璃板的接觸面積是 10cm2，她____（選填“能”或“不能”）測出大氣壓的大小（設大氣壓約為 1.0×105Pa）；
（4）小華又把玻璃板分別斜放、立放，使彈簧測力計向不同方向拉吸盤，也都測出了大氣壓的值，這說明大氣 .
【答案】 （1）BCA；（2）排盡吸盤內部空氣；（3）不能；（4）向各個方向都有壓強。
【解析】（1）前三步的目的是為了測量拉力F的大小，所以應先擠壓排氣，再拉，再記數，正確順序應為BCA。
蘸水和用力擠壓吸盤都是為了盡量將吸盤內的空氣排干凈，這樣里面沒有氣壓，外面的大氣壓才能將其緊緊壓在玻璃板上。
(3)根據p=可得F=pS=1.0×105Pa×10×10?4m2=100N
至少需要一個量程為100N的測力計，所以用量程0～5N的彈簧測力計是不能測出大氣壓的大小的。
(4)大氣壓強也像液體的壓強一樣，是向各個方向都有的。因此小華又把玻璃板分別斜放、立放，使彈簧測力計向不同方向拉吸盤，也都測出了大氣壓的值。
15. 小明利用2mL注射器、彈簧測力計和刻度尺估測本地的大氣壓值。
（1）如圖甲所示，小明將活塞推至注射器筒的底端，用橡皮帽封住注射器的小孔，沿水平方向慢慢地拉動注射器筒，當活塞開始滑動時，此時彈簧測力計示數為4.9N。然后利用刻度尺測出注射器筒刻度部分的長度為4cm，則本地大氣壓強的測量值為_(kāi)_______Pa。
（2）為判斷實驗結果的準確性，小明利用自家汽車?yán)锏摹疤河?jì)”測量實際的大氣壓，示數如圖乙所示，其值為_(kāi)_______Pa。
（3）對比兩次實驗結果，小明認為實驗中存在下列原因，其中一定不可能的是______。
A.彈簧測力計的示數沒有讀準
B.注射器中有空氣未全部排盡
C.活塞與注射器筒壁間摩擦較大
（4）小明發現：如果在針筒內吸入一定質量的空氣，然后用橡皮帽將氣體封閉起來，在推活塞的過程中，越推越費力，由此小明猜想：其他條件一定時，封閉氣體的體積越小，壓強越大。為了驗證自己的猜想，小明用一個20mL的注射器吸入一定質量的空氣后連接到胎壓計上，通過推拉活塞，測得數據記錄如表：
根據表中的數據可得出封閉氣體的壓強p與體積V的數學關系式為：p=________（不要求換算和書寫單位），當小明不推拉活塞時，注射器內的空氣體積為_(kāi)_______mL。
【答案】 （1）9.8×104；（2）1×105；（3）C；（4）；4.8 .
【解析】（1）活塞的橫截面積為
.
本地大氣壓強的測量值為

(2)如圖乙所示，壓強為100kPa=1×105Pa。
(3)對比兩次數據，甲圖測量值偏小，可能是彈簧測力計的示數沒有讀準或注射器中有空氣未全部排盡，活塞與注射器筒壁間摩擦較大會導致拉力變大，壓強變大，故不可能是C。
(4)由表中數據可知pV=480，故P=。當小明小明不推拉活塞時，注射器內的空氣體積為 。
16. 為了測量大氣壓強，某同學選擇的器材有：2.5ml的注射器、0～10N的彈簧測力計、刻度尺和細線，實驗步驟如下
（1）如圖甲，用刻度尺測出注射器有刻度部分的長度L= cm。
（2）如圖乙，把注射器活塞推推至筒的底端，用橡皮帽封住注射器的小孔，水平向右慢慢拉動注射器簡，當注射器中的活塞開始滑動時，記錄彈簧測力計的示數F= N。
（3）該同學所測得的大氣壓強值為 Pa。
【答案】（1）4.00；（2）6.4；（3）1.024×105Pa。
【解析】（1）由刻度尺可直接看出注射器全部刻度的長度；
（2）根據彈簧測力計的分度值讀出拉力的大??；
（3）根據公式p=F/S求出大氣壓強。
（1）從圖中可以看出，注射器可容納的藥水容積為2.5ml=2.5cm3，這2.5cm3的刻度長度由刻度尺可看出為4.00cm；
（2）彈簧測力計的分度值是0.2N，所以拉力大小是6.4N；
（3）故活塞的橫截面積為S=V/h=2.5cm2/4cm=0.625cm2=6.25×10﹣5m2，
p=F/S=6.4N/(6.25×10-5m2) =1. 024×105Pa。
17. 密度是物質的重要屬性，生產、生活中常常需要測量各種液體的密度。某同學在綜合實踐活動中自制了測量液體密度的杠桿密度計，可以從杠桿上的刻度直接讀出液體密度的數值，受到了老師的肯定和表?yè)P(yáng)，結構如圖所示。
所用器材：輕質杠桿（自身重力忽略不計）、兩種規格的空桶（100mL和200mL）、質量為m的物體A、細線。
設計過程如下：
(1)將杠桿在O點懸掛起來，空桶懸掛在B點，質量為m的物體A懸掛在C點時，杠桿水平平衡。測出B點到O點的距離為l，C點到O點的距離為l0，此時C點的密度刻度線應標注為_(kāi)_____；
(2)在B點的空桶內注滿液體，空桶容積為V，移動物體A至C1位置，使杠桿在水平位置平衡。C1點到O點的距離為l1，此時C1點的密度值為_(kāi)_____（用題中所給的字母表示）；
(3)已知密度為1.0×103kg/m3刻度線與零刻度線之間的距離為4cm，則密度為0.8×103kg/m3刻度線與零刻度線之間的距離為_(kāi)_____cm；
(4)要使制作的杠桿密度計測量精度更高一些，應選擇______規格的空桶（選填“100mL”或“200mL”）。
【答案】 (1) 0 (2) (3) 3.2 (4) 200mL
【解析】(1)空桶懸掛在B點，質量為m的物體A懸掛在C點時，杠桿水平平衡，桶中沒有液體，液體的密度為零，此時C點的密度刻度線應標注為0。
(2)設空桶的質量為m桶，由杠桿的平衡條件可知m桶gl=mgl0
桶的質量m桶=
在B點的空桶內注滿液體，根據杠桿的平衡條件可得
(m桶+m)gl=mgl1
(m桶+ρV)gl=mgl1
(+ρV)gl=mgl1
ρ=
(3)由(2)中的公式可知ρ與(l1-l0)成正比，密度為1.0×103kg/m3刻度線與零刻度線之間的距離為4cm，則密度為0.8×103kg/m3刻度線與零刻度線之間的距離為l2
l2=3.2cm
(4)要使制作的杠桿密度計測量精度更高一些，分度值小一些，由ρ=可知增大液體的體積可以使密度小一些，分度值小一些，所以選擇200mL規格的空桶，精度更高一些。
18. 同學們?cè)谔骄坑绊懜×Υ笮〉囊蛩貢r(shí)，發現手中的彈簧測力計損壞了，聰明的小強同學利用刻度均勻的杠桿和鉤碼（每只重0.5N）替代彈簧測力計順利地完成了該實驗。以下是小強同學的實驗操作，請你幫他完善該實驗探究。
(1)將杠桿安裝在支架上，靜止時如圖1所示，應將平衡螺母向______（選填“右”或“左”）調節，使杠桿在水平位置平衡；
(2)如圖2甲所示，將重2N的物體G掛在A點，兩只鉤碼掛在B點時，杠桿在水平位置平衡；
(3)將物體G部分浸入水中（如圖2乙所示），兩只鉤碼移到C點時，杠桿在水平位置平衡；
(4)將物體G浸沒于水中（如圖2丙所示），兩只鉤碼移到D點時，杠桿在水平位置平衡；
(5)將物體G浸沒于鹽水中（如圖2丁所示），兩只鉤碼移到E點時，杠桿在水平位置平衡。
分析與論證：分析比較(2)、(3)、(4)可得：物體G所受浮力大小與______有關；分析比較(2)、(4)、(5)可得：物體G所受浮力大小與有______關；由題中信息計算物體G的體積V=______m3，鹽水的密度______kg/m3。（，g=10N/kg）
【答案】(1)右 (5)物體排開液體的體積 液體的密度 1.0×10-4 1.125×103
【解析】杠桿在如圖1位置平衡后，要使杠桿在水平位置重新平衡，應將平衡螺母向右調節。
步驟(2)、(3)、(4)是讓物體未浸入、部分浸入和浸沒于水中，而鉤碼逐漸靠近支點，說明物體G所受的浮力逐漸變大，所以可得物體G所受的浮力大小與排開液體的體積有關。
步驟(4)(5)是讓物體G分別浸沒在水中和鹽水中，所以比較的是浮力大小與液體密度的關系。
由步驟(4)及杠桿的平衡條件得
(G物-F浮)?4L=1N?4L，(2N-F浮)?4L=1N?4L
所以F浮=1N
由阿基米德原理有，物體的體積
由步驟(5)及杠桿的平衡條件得
(2N-F?。??4L=1N?3.5L
所以F浮＇=1.125N
由阿基米德原理有，鹽水的密度
19. “停課不停學”期間，小明在“云課堂”中學習了密度計的相關知識后，想用家中可用器材（如圖所示），測出一枚新鮮雞蛋的密度?已知水的密度為，請你幫他設計一個測量雞蛋密度的實驗方案?要求：
(1)寫出主要的實驗步驟及所需測量的物理量：______；
(2)寫出雞蛋密度的數學表達式______（用已知量和測量量表示）?
【答案】 (1) ①用刻度尺測出塑料管的長度為；②將裝有適量鹽的塑料管豎直漂浮在水中，測出塑料管露出液面的長度為；③將雞蛋放入水中，向水中加鹽使雞蛋懸浮，再測出塑料管露出液面的長度為 (2)
【解析】(1)①用刻度尺測出塑料管的長度為；②將裝有適量鹽的塑料管豎直漂浮在水中，測出塑料管露出液面的長度為；③將雞蛋放入水中，向水中加鹽使雞蛋懸浮，再測出塑料管露出液面的長度為
(2)因塑料管在水中漂浮，塑料管受到的浮力等于其重力，即
塑料管排開水的體積為
根據阿基米德原理，則有 ①
因塑料管在鹽水中漂浮，所受浮力等于其重力，即
塑料管排開鹽水的體積為
根據阿基米德原理，則有 ②
聯立①②解得
因雞蛋懸浮于鹽水中，根據物體沉浮條件知，此時雞蛋密度等于鹽水的密度，即
20.小莉利用輕質杠桿、刻度尺、金屬塊甲、小石塊乙、圓柱形塑料容器、細線和適量的水測量未知液體的密度，實驗裝置如圖所示．以下是小莉設計的實驗步驟，請你按照她的實驗思路，將實驗步驟補充完整．
（1）將金屬塊甲和小石塊乙用細繩分別懸掛在杠桿A和D端，用細線做好的繩套系住杠桿某處后，移動繩套到O點時，杠桿恰好在水平位置平衡．
（2）將小石塊乙完全浸沒在水中，且不與塑料容器相接觸，金屬塊甲移至B點，杠桿再次在水平位置平衡．用刻度尺測出AB間的距離為l1．
（3）將小石塊乙完全浸沒在待測液體中，且不與塑料容器相接觸，金屬塊甲移至C點，杠桿再次在水平位置平衡． ．
（4）用水的密度ρ水及測量出的物理量寫出待測液體的密度ρ液的表達式：ρ液= ．
【答案】（3）用刻度尺測出AC間的距離為l2；（4）ρ水L2/L1
【解析】掌握杠桿平衡條件：動力×動力臂=阻力×阻力臂．據杠桿兩次平衡列出等式，可知需要測量AC的長度．
根據杠桿兩次平衡列出等式是解決此題的關鍵．杠桿第二次平衡時要用到浮力知識：把小石塊乙浸沒在待測液體中，A點所受的拉力等于金屬塊的重力減去金屬塊所受到的浮力．將所列等式進行變形，即可得出液體的密度的表達式．
（1）根據杠桿平衡條件可知：將金屬塊甲和小石塊乙用細繩分別懸掛在杠桿A和D端，用細線做好的繩套系住杠桿某處后，移動繩套到O點時，杠桿恰好在水平位置平衡．則可得出：m甲g?OA=m乙g?OD．約去g得，m甲?OA=m乙?OD…①
（2）將小石塊乙完全浸沒在水中，且不與塑料容器相接觸，金屬塊甲移至B點，杠桿再次在水平位置平衡．用刻度尺測出AB間的距離為l1．則可得出：
m甲g?（OA﹣L1）=（m乙﹣m排水）g?OD．
約去g得，m甲?OA﹣m甲?L1=m乙?OD﹣m排水?OD，
將①代入化簡得，m排水?OD=m甲?L1，
由ρ=m/V得，m=ρV，代入公式，
ρ水?V乙?OD=ρ甲?V甲?L1，
V乙?OD=ρ甲?V甲?L1/ρ水…②
（3）將小石塊乙完全浸沒在待測液體中，且不與塑料容器相接觸，金屬塊甲移至C點，杠桿再次在水平位置平衡．則此時應該用刻度尺測出AC間的距離l2．
（4）由杠桿平衡條件可得：m甲g?（OA﹣L2）=（m乙﹣m排液）g?OD．
約去g得，m甲?OA﹣m甲?L2=m乙?OD﹣m排液?OD，
將①代入化簡得，m排液?OD=m甲?L2，
將m=ρV，代入公式得，ρ液?V乙?OD=ρ甲?V甲?L2，
將②代入得，ρ液=ρ水L2/L1
21．如圖是“利用杠桿測量石塊密度”的實驗。（ρ水＝1.0×103kg/m3）
（1）在實驗前，杠桿靜止在圖甲所示的位置，此時杠桿處于 （選填“平衡”或“不平衡”）狀態；要使杠桿在水平位置平衡，應將平衡螺母向 調節，這樣做的目的是 ，并消除杠桿自重對實驗的影響。
（2）在溢水杯中裝滿水，如圖乙所示，將石塊緩慢浸沒在水中，讓溢出的水流入小桶A中，此時小桶A中水的體積 石塊的體積。
（3）將石塊從溢水杯中取出，擦干后放入另一相同小桶B中，將裝有水和石塊的A、B兩個小桶分別掛在調好的杠桿兩端，移動小桶在杠桿上的位置，直到杠桿在水平位置回復平衡，如圖丙所示。此時小桶A、B的懸掛點距支點O分別為13cm和5cm，若不考慮小桶重力，則石塊密度的測量值為 kg/m3；若考慮小桶重力，石塊的實際密度將比上述測量值 。
【答案】（1）平衡；右；便于從杠桿上測量力臂；（2）等于；（3）2.6×103；偏大。
【解析】（1）杠桿靜止在如圖甲所示位置，杠桿處于靜止?fàn)顟B(tài)，所以此時杠桿處于平衡狀態；
調節杠桿在水平位置平衡，目的是便于從杠桿上測量力臂，同時是為了讓杠桿的重心在支點上，可避免杠桿自重的影響；杠桿的右端上翹，平衡螺母向上翹的右端移動；
（2）在溢水杯中裝滿水，如圖乙所示，將石塊緩慢浸沒在水中，讓溢出的水流入小桶A中，此時小桶A中水的體積等于石塊的體積；
（3）將裝有水和石塊的A、B兩個小桶分別掛在調好的杠桿兩端，移動小桶在杠桿上的位置，直到杠桿在水平位置回復平衡，如圖丙所示。此時小桶A、B的懸掛點距支點O分別為13cm和5cm，若不考慮小桶重力，根據杠桿平衡條件可知，
G石L1＝G水L2，
即m石gL1＝m水gL2，
ρ石V石gL1＝ρ水V水gL2，
ρ石V石L1＝ρ水V水L2，
因?yàn)榈钩龅乃捏w積就是石塊的體積，即V石＝V水，
則石塊的密度ρ石＝?ρ水＝×1×103kg/m3＝2.6×103kg/m3；
當將石塊從水中拿出時，石片上會沾有水，因?yàn)轶w積沒變，質量偏大。由ρ＝可知，測量結果偏大。
22.小明同學在探究重力勢能的大小與什么因素有關時，提出了如下猜想：
猜想一：物體的重力勢能與物體的質量有關
猜想二：物體的重力勢能與物體所在高度有關
為了驗證上述猜想，他計劃利用小桌、沙子、質量不同的鐵塊和刻度尺進行實驗：如圖所示，將小桌桌腿朝下放在平整的沙面上，把鐵塊從距桌面某一高度由靜止釋放，撞擊在桌面的中心部位，記錄桌腿進入沙子的深度。
按上述方案進行實驗，其實驗數據如下表所示。
（1）實驗中通過比較______來判斷物體重力勢能的大小；
（2）為了驗證猜想一，需選擇表中______（填實驗序號）三組數據進行分析；
（3）分析表中①②③的實驗數據，可得出的結論是：______。
【答案】桌腿進入沙子的深度 ①④⑤ 質量相同的物體，高度越大，重力勢能越大
【解析】（1）通過小明設計的實驗可以知道，他是通過比較桌腿進入沙子的深淺來比較重力勢能的大小的。桌腿進入沙堆越深說明物體做的功越多，它原來具有的重力勢能越大；
（2）根據控制變量法，要驗證物體的重力勢能與物體的質量有關，應控制物體的高度相同，改變物體質量的大小，故小明要完成探究，需要找數個質量不同的物體進行實驗；
故①④⑤三組數據符合，所以應利用①④⑤三組數據分析得出結論。
（3）比較表中①②③的實驗數據，可以發現，高度相同，③中桌腿進入沙子的深度更深，所以，③中的物體具有重力勢能大，即可以得出的初步結論是：質量相同的物體，高度越大，重力勢能越大。
23．某學?！芭ｎD小組”的同學在探究重力勢能的實驗中用到三個體積相同的小球，它們的質量關系為m1＜m2＝m3，實驗的情景如圖所示。
（1）通過觀察小球陷入細沙的深度來反映重力勢能的大小，應用的物理方法是________（選填“轉換法“或“類比法”）。
（2）分析甲、乙兩種情況可知，重力勢能的大小與物體的________有關。
（3）小鐵球m3落入細沙后，速度不斷減小直至靜止，它的機械能轉化為_(kāi)_______能。
（4）同學們還發現小球離地面越高，下落到地面所用的時間越長，他們測出了小球自由下落高度h和下落時間的平方t2的數據如下表，分析數據，寫出h與t2的關系式為_(kāi)_______。
【答案】（1）轉換法；（2）質量；（3）內；（4）h＝4.9t2。
【解析】（1）由題意知，實驗中通過觀察小球陷入細沙的深度來間接判斷物體重力勢能大小的，運用了轉換法；
（2）由題知m1＜m2，即圖甲和圖乙中物體的質量不同，但從同一高度落下，且乙圖中小球進入細砂中的深度更深，因此可知重力勢能與物體的質量有關；
（3）當小球陷入沙中，與沙子摩擦，最終靜止，將機械能轉化為內能；
（4）根據表中實驗數據可知，小球下落高度與所需時間之間的關系為：h＝4.9t2。
24. 小蘇同學的物理興趣小組準備探究“彈簧彈性勢能的大小與什么因素有關”。他們猜想：彈簧彈性勢能可能與彈簧長度變化量、彈簧螺紋圈直徑、彈簧的材料等因素有關。
他們的實驗裝置如圖所示，把彈簧放在水平面上，其左端固定在墻上，AO等于彈簧原長，水平面O點左側光滑，右側粗糙。將物體M從O點壓縮彈簧到P點，然后由靜止釋放，當物體M運動到O點與彈簧分開，最終運動到Q點靜止。請補充完成他們的探究過程：
（1）彈簧彈性勢能的大小是通過________來衡量的。
（2）探究彈簧彈性勢能與彈簧長度變化量的關系，應該選用________（選填“相同”或“不同”）彈簧進行實驗，并先后改變________之間的距離，測出OQ的距離，重復實驗，測量多組數據并記錄。
（3）小蘇的實驗小組經過多次實驗得出了結論。在上面的實驗中，他們運用到了轉換法和________兩種物理思想方法。
【答案】（1）物體M被彈出的距離；（2）相同；AP；（3）控制變量法。
【解析】（1）實驗中彈性勢能的大小時通過物體M被彈出的距離來間接的反應，這用到了轉換法；
（2）探究的是彈性勢能和彈簧長度變化量之間的關系，必須控制彈簧的螺紋圈直徑、彈簧的材料相同（即相同的彈簧），改變彈簧長度變化量，即AP間的距離；彈性勢能通過彈簧推動物體在粗糙表面上運動的距離遠近來體現，所以必須測出OQ間的距離；為了使結論具有普遍性，應改變彈簧長度變化量，即AP間的距離，多測幾組數據；
（3）通過以上分析可以看出，本實驗通過彈簧推動物體在粗糙表面上運動的距離遠近來體現彈性勢能的大小，用到了轉換法；同時，探究與多個量的關系時，還用到了控制變量法。
25．某同學在探究彈性勢能大小與形變量的關系時，猜測彈性勢能可能與形變量x成正比，也可能與形變量的平方x2成正比。用如圖裝置進行探究，將彈簧套在光滑豎直桿上且底端固定在水平面上，刻度尺與桿平行，進行了如下操作：
①?gòu)椈商幱谧杂蔂顟B(tài)時，讀出其上端距水平面的高度h0；
②將中間有孔的小鐵塊套在光滑桿上放于彈簧上端，豎直向下按壓鐵塊，讀出此時彈簧上端到水平面的高度h1；
③釋放小鐵塊，當鐵塊上升到最大高度時，讀出鐵塊下端到水平面的高度h2；
④改變彈簧的壓縮長度，重復步驟②③，將測出的數據記錄在表格中，并計算出彈簧的形變量x、形變量的平方x2和小鐵塊上升的距離△h
（1）實驗中彈簧的形變量x＝________（用所測物理量符號表示）；
（2）本實驗中，彈簧彈性勢能大小是通過________來間接反映的；
A．h1 B．h2C．h2﹣h0 D．h2﹣h1
（3）該同學根據表中數據分別做出圖甲△h﹣x和圖乙△h﹣x2圖象，由此得到的結論是彈簧彈性勢能的大小與________成正比
【答案】（1）h0﹣h1；（2）D；（3）形變量的平方。
【解析】（1）彈簧的形變量x等于彈簧的原長度h0減去彈簧被壓縮后的長度h1，即x＝h0﹣h1；（2）實驗中彈性勢能的大小時通過鐵塊被彈起的高度來間接的反應，即鐵塊到達的最高點h2減去彈簧被壓縮的最低點h1，即h2﹣h1，故D正確；（3）由表可知△h＝15x2，△h與x2成正比例函數關系，圖象為過原點的直線，即彈簧彈性勢能的大小與形變量的平方成正比。
26. 某同學在體育活動中，從鉛球下落陷入沙坑的深度情況猜想到：物體的重力勢能可能與物體的質量、下落高度和運動路徑有關。于是設計了如圖所示的實驗：用大小、形狀相同的A、B、C、D四個鉛球，其中A、C、D三球的質量為m，B球質量為2m，讓A、B兩球從距沙表面高H靜止下落，C球從距沙表面高2H靜止下落，D球從距沙表面高2H的光滑彎曲管道上端靜止滑入，最后從管道下端豎直地落下（球在光滑管道中運動的能量損失不計）。實驗測得A、B兩球陷入沙深度分別為h1和h2，C、D兩球陷入沙深度均為h3，且h1＜h2＜h3
（1）本實驗中，鉛球的重力勢能大小是通過___________________來反映的。
（2）比較A、B兩球，發現B球陷入沙深度更大，由此可得出結：當下落高度一定時，_______________。
（3）比較_________兩球，發現C球陷入沙深度更大，由此可得出結論：當物體質量相同時，下落的高度越高，物體的重力勢能越大。
（4）比較C、D兩球，發現兩球運動的路徑不同，但陷入沙深度相同，由此可得出結論：物體的重力勢能與物體運動的路徑______________（選填：“有關”或“無關”）。
（5）小球在下列過程陷入沙面前，將重力勢能轉化為動能，陷入沙中后到小球靜止過程中，將機械能轉化為_(kāi)____________能。
【答案】（1）球陷入沙中的深度（2）質量越大，重力勢能越大（3）A、C（4）無關（5）內。
【解析】（1）實驗中通過球陷入沙面的深度來反映鉛球重力勢能的大小，用到轉換法
（2）比較A、B兩個球，高度相同，B球質量大于A球質量，發現B陷入沙子更深，說明重力勢能大。
（3）比較A、C兩球，C球陷入沙深度更大，比較知，C球下落的高度最大，要研究重力勢能與高度的關系，需要保持球的質量一定，所以選擇的是A、C兩球
（4）比較C、D兩球，兩球的質量相同，下落高度也相同，兩球的運動路徑不同，發現兩球運動的路徑不同，但陷入沙深度相同，由此可得出結論：物體的重力勢能與物體運動的路徑無關
（5）球在下落過程中，高度減小，速度增大，所以將重力勢能轉化為動能；當球陷入沙中，與沙子摩擦，最終靜止，將機械能轉化為內能。
27. 水對容器側壁有壓強，水從小孔水平射出的速度與哪些因素有關？
【提出猜想】
水從小孔水平射出的速度可能與小孔在水中的深度有關。
【查閱資料和思考】
如圖甲所示，h表示小孔在水中的深度，v表示水流從小孔水平射出的速度，H表示小孔到桌面的高度，s表示水流射程小孔到落點的水平距離。查閱資料可知，當H一定時，s隨v的增大而增大。
要研究v和h的關系，由于v無法直接測量，轉為研究s、H、h的關系。

【實驗步驟】
將容器置于木塊上，如圖乙所示。
堵住三個小孔，往容器中加入適量的水記錄h和H。
打開小孔，同時測量并記錄從三個小孔水平射出的水流射程s。
換高度不同的木塊，重復步驟。
【實驗數據及分析】
（1）分析表中數據可知，當小孔在水中的深度h一定時，水流射程s隨小孔距桌面的高度H增大而______ 填“增大”或“減小”。
（2）采用控制變量的方法，通過比較實驗序號為_(kāi)_____ 的三組數據，可以得出：水從小孔水平射出的速度v與小孔在水中的深度h有關。
（3）小寧再分別用食鹽水和酒精替換水進行實驗，目的是為了探究液體從小孔水平射出的速度v是否與______ 有關。
【答案】增大 1、5、9 液體種類
【解析】分析1、4、7或2、5、8或3、6、9三次實驗，當小孔在水中的深度h一定時，水流射程s隨小孔距桌面的高度H增大而增大；
分析1、5、9三實驗，當小孔距桌面的高度H相同時，水流射程s隨小孔在水中的深度h的增大而增大，說明水從小孔水平射出的速度v與小孔在水中的深度h有關；
再分別用食鹽水和酒精替換水進行實驗，可以探究液體從小孔水平射出的速度v與液體種類是否有關。
28. 桿秤（如圖甲）是我國古老的衡量工具，現今人們?nèi)匀辉谑褂?。某興趣小組在老師的指導下，動手制作量程為20克的桿秤（如圖乙）。

【制作步驟】
做秤桿：選取一根筷子，在筷子左端選擇兩點依次標上“A”、“B”；
掛秤盤：取一個小紙杯，剪去上部四分之三，系上細繩，固定在秤桿的“A”處；
系秤紐：在秤桿的“B”處系上繩子；
標零線：將5克的砝碼系上細繩制成秤砣，掛到秤紐的右邊，手提秤紐，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上“0”；
定刻度：
【交流評價】
（1）桿秤是一種測量______ 的工具；
（2）當在秤盤上放置物體稱量時，秤砣應從“0”刻度向______ 側移動；
（3）步驟標零線的目的是______ ；
（4）根據杠桿平衡條件可知，桿秤的刻度是均勻的。定刻度時，小科和小思采用不同的方法，你認為_(kāi)_____ 的方法更合理。
小科：先在秤盤上放1克物體，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上1；然后在秤盤上放2克物體；按上述方法直到標出所有刻度。
小思：在秤盤上放20克物體，移動秤砣，使秤桿在水平位置處于平衡狀態，在秤砣所掛的位置標上20，0和20之間分為20等份，依次標上相應刻度。
【答案】物體質量 右 避免桿秤自身重力對稱量的干擾 小思
【解析】（1）桿秤是一種測量物體質量的工具；
（2）當在秤盤上沒有放置物體時，秤桿在水平位置平衡后，秤砣所掛的位置為“0”；
當在秤盤上放置物體稱量時，由杠桿的平衡條件可知，在秤砣質量和AB不變的情況下，要使秤桿在水平位置平衡，應增大BO的大小，即秤砣應從“0”刻度向右側移動；
（3）圖乙中，B點是支點，當在秤盤上沒有放置物體時，秤砣掛在“0”點與桿秤自重平衡，所以步驟標零線的目的是避免桿秤自身重力對稱量的干擾；
（4）根據杠桿平衡條件可知，桿秤的刻度是均勻的，所以定刻度時，小科的方法比較麻煩，而小思的方法比較簡單，更合理。
29. 空氣對運動物體有阻礙作用，這就是我們常說的空氣阻力。空氣阻力的大小與哪些因素有關呢？根據生活經驗發現：無風的環境中，人散步時幾乎感受不到空氣阻力，快跑時就明顯感受到空氣阻力。由此猜想:空氣阻力的大小可能與物體運動的速度有關。
為了驗證這一猜想，準備了如下器材：充氣的氣球、無彈性細線、鉤碼、彈簧測力計、刻度尺、鐵架臺、帶連拍照相功能的手機（該手機每隔相同時間對物體拍攝一次）。
如圖甲所示以氣球?yàn)檠芯繉?duì)象，在氣球下方用細線懸掛鉤碼，保持鉤碼底部與刻度尺的某一刻度線相平，釋放氣球并用手機記錄鉤碼豎直下落過程的位置。（氣球和鉤碼的運動情況相同，可將兩者視為一個整體）
請回答下列問題:
（1）將刻度尺固定在水平放置的鐵架臺上時，如何檢驗刻度尺是否豎直？寫出你的辦法：______；
（2）用不同質量的鉤碼進行實驗，選取相同時間間隔的多張照片組合對比：第一次記錄鉤碼位置如圖乙所示，可判斷鉤碼從位置______（填序號）開始勻速下落；增加鉤碼質量繼續實驗，再次記錄鉤碼位置如圖丙所示。對比乙、丙兩圖可知：在圖______中，氣球勻速下落的速度較大；
（3）若不考慮氣球所受的浮力，氣球和鉤碼勻速下落時，其重力和空氣阻力是一對平衡力，于是用彈簧測力計測量氣球和鉤碼靜止時的總重，便可推導阻力大小。由上述實驗可得：氣球運動的速度越大，受到的空氣阻力______；
（4）以上實驗過程均沒有考慮氣球所受浮力，那么氣球受到的浮力對空氣阻力大小的推導結果是否產生影響? ______請?jiān)诖痤}卡虛線框中分別畫出測量它們重力和勻速下落時的受力情況______、______，并結合受力情況寫出理由。______（不考慮空氣對鉤碼的作用力）
【答案】 ①. 用重垂線，觀察細線與刻度尺是否平行 ②. 3 ③. 乙 ④. 越大 ⑤. 沒有影響 ⑥. ⑦. ⑧. 見解析
【解析】（1）在氣球下方用細線懸掛鉤碼可視為重垂線，因重力的方向豎直向下，用重垂線觀察細線與刻度尺是否平行。
（2）根據圖乙可知，前三次實驗時間間隔通過的距離越來越大，從序號3開始相同的時間間隔內通過的路程保持不變，即可判斷鉤碼從位置3開始勻速下落。
對比乙、丙兩圖可知，在相同時間間隔內，圖丙中物體通過的距離較大，根據，在圖丙中，氣球勻速下落的速度較大。
（3）若不考慮氣球所受的浮力，氣球和鉤碼勻速下落時，其重力和空氣阻力是一對平衡力，重力大小等于阻力大小。根據題意知，丙圖中物體的質量較大，物體的重力較大，丙圖中物體受到的阻力較大，而圖丙中氣球勻速下落的速度較大，由上述實驗可得：氣球運動的速度越大，受到的空氣阻力越大；
（4）實驗過程中均沒有考慮氣球所受浮力，氣球受到的浮力對空氣阻力大小的推導結果沒有影響。
用彈簧測力計測量它們（處于靜止?fàn)顟B(tài)）重力時，物體受到測力計豎直向上的拉力和豎直向上的浮力作用及豎直向下的重力作用，如下圖所示：
勻速下落時受到豎直向上的阻力作用和豎直向上的浮力作用及豎直向下的重力作用，如下右圖所示：
兩次實驗受到的浮力大小不變，第1個圖中物體處于靜止?fàn)顟B(tài)，受到平衡力的作用
……①
第2個圖中，物體做勻速直線運動，物體受到平衡力的作用
……②
由①②兩式可得
f=F拉
而F拉即為彈簧測力計所測重力的大小，因此，氣球受到的浮力對空氣阻力大小的推導結果不會產生影響。
30. （2023廣東省廣州市）小明計劃制作一個簡易彈簧測力計，要求：
①測量范圍為0~30N；②分度值為1N；③用木板M做刻度板；④相鄰兩刻度線之間的距離相等且適當大一些。
為了滿足上述要求，小明對已有四根彈簧做了如下測試：
如圖1，把彈簧掛在豎直木板M上，測出彈簧原長l0，如圖2，把30N的重物掛在彈簧下端，測出彈簧總長l。測試結果如下表。請你幫小明選擇一根最合適的彈簧，并說明不選其他三根的理由。

【答案】見解析
【解析】應選用乙彈簧制作一個簡易彈簧測力計。不選用其他三根彈簧的理由是：
（1）彈簧測力計在取走重物后需恢復形變，即發生退行性變，而甲測力計不能，所以甲不能選取。
（2）丙彈簧原長4.00cm，把30N的重物掛在彈簧下端后，彈簧總長l=6.10cm，形變量太小，不能滿足鄰兩刻度線之間的距離適當大一些的要求。
（3）丁彈簧最終長度為35cm，大于木板長度30cm，所以丁不可以。
31. （2023廣西）某小組在測量液體密度的實驗中

（1）調節天平橫梁平衡時，先把_______移到標尺左端零刻度線處，若指針靜止時指在分度盤中央刻度線的左側，則應向________（選填“左”或“右”）調節平衡螺母，使橫梁平衡。
（2）用天平測出空燒杯的質量，如圖甲所示，質量為_(kāi)______g。用天平稱量時，天平是_______（選填“省力”“費力”或“等臂”）杠桿。
（3）將花生油倒入空燒杯，測出其總質量，再將燒杯中的花生油倒入量筒中測出其體積，但花生油太多，無法全部倒入量簡中。經小組討論，只需增加一個步驟用天平測出______的質量，即可求出花生油的密度。
（4）受《天工開物》中枯棒汲水（圖乙）啟發，小組自制了“杠桿密度計”如圖丙，將一輕質細硬桿用細線固定在0點并懸掛起來，物塊固定懸掛在A點，把不計質量的礦泉水瓶裝滿水，用細線懸掛在桿上，將懸掛點移至B點，使桿在水平位置平衡。換用相同的礦泉水瓶裝滿不同液體，重復以上操作，在桿上可標出懸掛點B1、B2、B3……對應密度的刻度值。
① 若B1點在B點的左側，則B1點對應的密度ρ1與水的密度ρ水水的關系是ρ1_______ρ水（選填“
