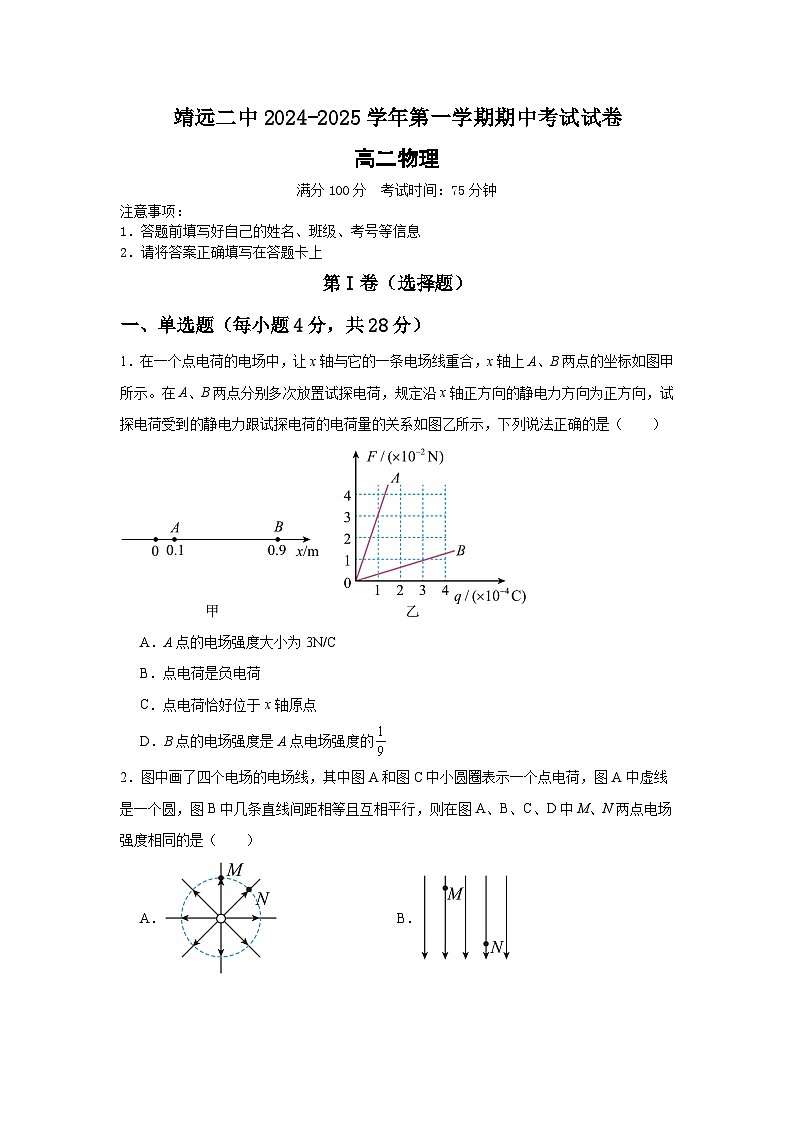

甘肅省白銀市靖遠縣第二中學2024-2025學年高二上學期期中物理試卷

這是一份甘肅省白銀市靖遠縣第二中學2024-2025學年高二上學期期中物理試卷，共19頁。試卷主要包含了請將答案正確填寫在答題卡上，下列說法中，正確的是等內容，歡迎下載使用。
滿分100分 考試時間：75分鐘
注意事項：
1．答題前填寫好自己的姓名、班級、考號等信息
2．請將答案正確填寫在答題卡上
第I卷（選擇題）
一、單選題（每小題4分，共28分）
1．在一個點電荷的電場中，讓x軸與它的一條電場線重合，x軸上A、B兩點的坐標如圖甲所示。在A、B兩點分別多次放置試探電荷，規定沿x軸正方向的靜電力方向?yàn)檎较颍囂诫姾墒艿降撵o電力跟試探電荷的電荷量的關系如圖乙所示，下列說法正確的是（ ）
A．A點的電場強度大小為3N/C
B．點電荷是負電荷
C．點電荷恰好位于x軸原點
D．B點的電場強度是A點電場強度的
2．圖中畫了四個電場的電場線，其中圖A和圖C中小圓圈表示一個點電荷，圖A中虛線是一個圓，圖B中幾條直線間距相等且互相平行，則在圖A、B、C、D中M、N兩點電場強度相同的是（ ）
A．B．
C．D．

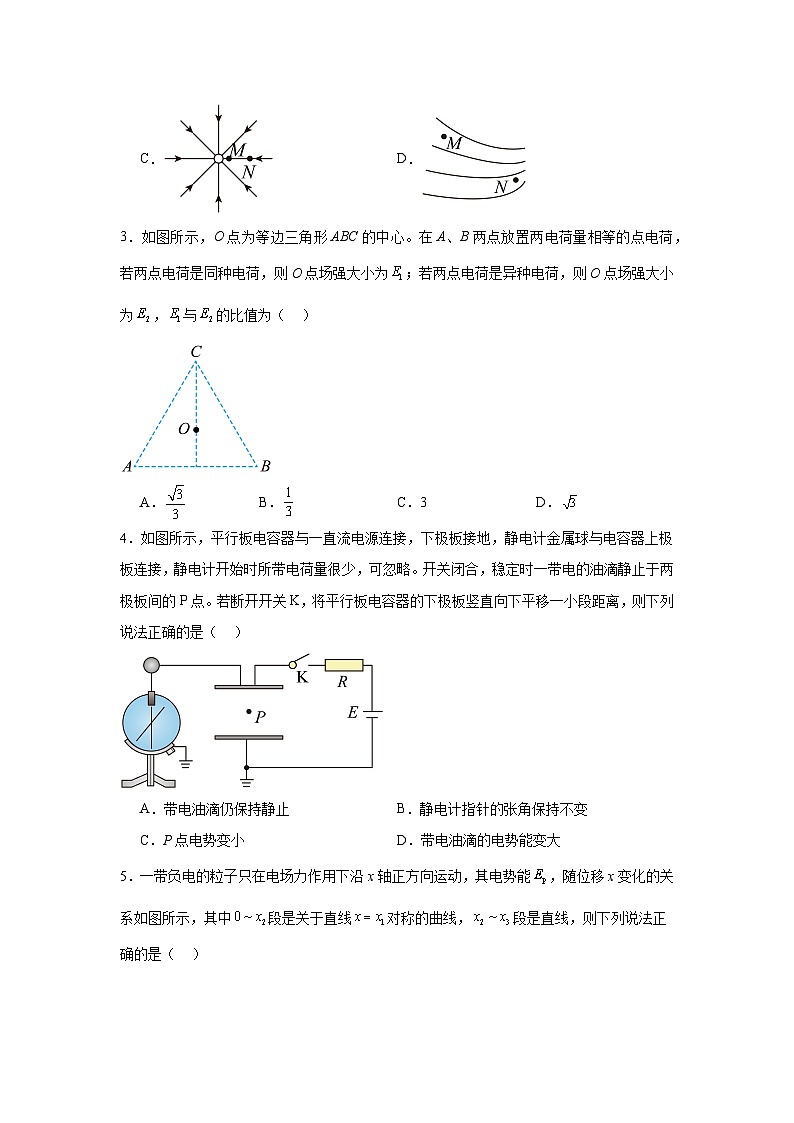

3．如圖所示，O點為等邊三角形ABC的中心。在A、B兩點放置兩電荷量相等的點電荷，若兩點電荷是同種電荷，則O點場強大小為；若兩點電荷是異種電荷，則O點場強大小為，與的比值為（ ）
A．B．C．3D．
4．如圖所示，平行板電容器與一直流電源連接，下極板接地，靜電計金屬球與電容器上極板連接，靜電計開始時所帶電荷量很少，可忽略。開關閉合，穩定時一帶電的油滴靜止于兩極板間的P點。若斷開開關K，將平行板電容器的下極板豎直向下平移一小段距離，則下列說法正確的是（ ）
A．帶電油滴仍保持靜止B．靜電計指針的張角保持不變
C．P點電勢變小D．帶電油滴的電勢能變大

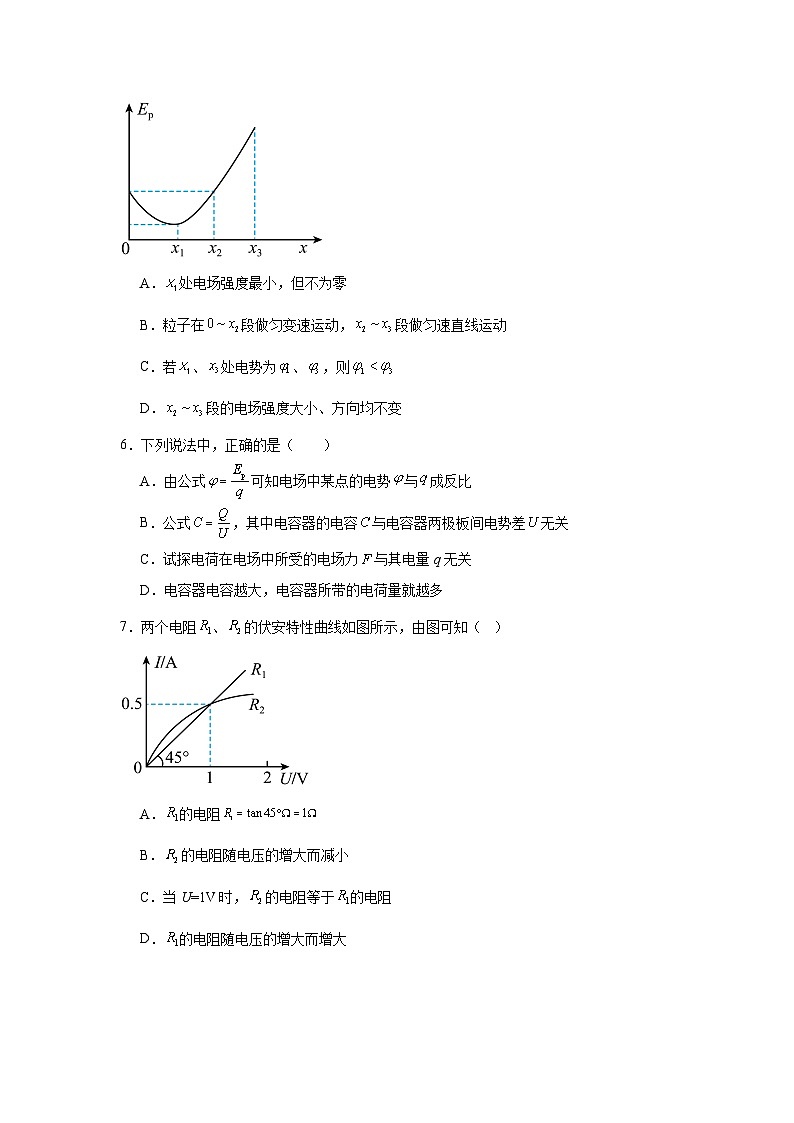

5．一帶負電的粒子只在電場力作用下沿x軸正方向運動，其電勢能，隨位移x變化的關系如圖所示，其中段是關于直線對稱的曲線，段是直線，則下列說法正確的是（ ）
A．處電場強度最小，但不為零
B．粒子在段做勻變速運動，段做勻速直線運動
C．若、處電勢為、，則
D．段的電場強度大小、方向均不變
6．下列說法中，正確的是（ ）
A．由公式可知電場中某點的電勢與成反比
B．公式，其中電容器的電容與電容器兩極板間電勢差無關
C．試探電荷在電場中所受的電場力與其電量q無關
D．電容器電容越大，電容器所帶的電荷量就越多
7．兩個電阻、的伏安特性曲線如圖所示，由圖可知（ ）
A．的電阻
B．的電阻隨電壓的增大而減小
C．當U=1V時，的電阻等于的電阻
D．的電阻隨電壓的增大而增大
二、多選題（每小題5分，共20分，全選對得5分，選對但不全對得3分，有選錯的得0分）
8．（本題5分）兩個等量同種點電荷固定于光滑水平面上，其連線中垂線上有A、B、C三點，如圖甲所示，一個電荷量為2×10-3C、質量為0.1kg的小物塊（可視為質點）從C點靜止釋放，其運動的v-t圖像如圖乙所示，其中B點處為整條圖線切線斜率最大的位置（圖中標出了該切線）。則下列說法正確的是（ ）
A．由C到A的過程中物塊的電勢能先減小后增大
B．B點為中垂線上電場強度最大的點，電場強度大小
C．由C點到A點電勢逐漸降低
D．A、B兩點間的電勢差
9．（本題5分）如圖所示a、b、c、d分別是一個菱形（豎直放置）的四個頂點，∠abc＝120°。O點為菱形對角線的交點，現將三個電荷量均為＋Q的點電荷分別固定在a、b、c三個頂點上。下列說法正確的是（ ）

A．d點電場強度的方向由O指向d
B．O點電場強度的方向由d指向O
C．d點的電場強度小于O點的電場強度
D．d點的電場強度等于O點的電場強度
10．（本題5分）水平地面上方有水平向右的勻強電場，從地面上的A點斜向右上方以速度拋出一個帶電荷量為+q、質量為m的小球，速度方向與水平地面的夾角，軌跡如圖所示，點B為軌跡最高點，D、E兩點高度相等，小球落在水平地面的C點，忽略空氣阻力的影響，g取10m/s2，勻強電場的場強大小為，則（ ）
A．小球在空中速度的最小值位于B點的右側
B．小球在B點的速度為10m/s
C．小球落地時與水平方向的夾角大于53°
D．A、C兩點的距離為16 m
11．（本題5分）如圖所示，在電場強度為的勻強電場中有A、、三個點，長，長，其中沿電場方向，和電場方向的夾角為。下列說法正確的是（ ）
A．將電荷量為的正電荷從A點移到點，再?gòu)狞c(diǎn)移到點，靜電力做的功為
B．A點和點的電勢差為
C．A點和點的電勢差為
D．將電荷量為的正電荷沿直線由A點移到點，靜電力做的功為
第II卷（非選擇題）
三、實驗題（共15分）
12．（本題6分）某同學想設計一個測量金屬棒電阻率的實驗方案，實驗室提供的器材有：
A．電流表(內阻，滿偏電流)
B．電流表(內阻約為，量程為)
C．定值電阻
D．滑動變阻器
E.滑動變阻器
F.干電池組(，，允許通過的最大電流為)
G.一個開關和導線若干
H.螺旋測微器，游標卡尺
(1)如圖甲，用螺旋測微器測金屬棒直徑為 ；如圖乙，用20分度游標卡尺測金屬棒長度為 。
(2)用多用電表粗測金屬棒的阻值：用“”擋，指針靜止時如圖丙所示，則金屬棒的阻值約為 。
(3)該同學根據提供的器材，設計了實驗電路。為了保證實驗電路的安全及操作方便，應該選用的滑動變阻器是 (填“”或“”)。請?jiān)谔摼€框中畫出你設計的實驗電路圖 。
(4)該同學測得電流表示數為，電流表示數為，則金屬棒電阻 (保留三位有效數字)。
13．（本題9分）下圖是某實驗小組為了定性探究平行板電容器的電容與其結構之間的關系裝置圖。充電后與電源斷開的平行板電容器的A板與靜電計相連，B板和靜電計金屬殼都接地，A板通過絕緣柄固定在鐵架臺上，人手通過絕緣柄控制B板的移動。請回答下列問題：
(1)本實驗采用的科學方法是______
A．理想實驗法B．等效替代法C．控制變量法D．建立物理模型法
(2)在該實驗中，靜電計的作用是______
A．測定該電容器的電荷量B．測定該電容器兩極的電勢差
C．測定該電容器的電容D．測定A、B兩板之間的電場強度
(3)在實驗中觀察到的現象是______
A．甲圖中的手水平向左移動時，靜電計指針的張角變大
B．甲圖中的手水平向左移動時，靜電計指針的張角不變
C．乙圖中的手豎直向上移動時，靜電計指針的張角變大
D．丙圖中的手不動，而向兩板間插入陶瓷片時，靜電計指針的張角變小
四、解答題（共37分）
14．（本題10分）密立根油滴實驗裝置如圖所示：兩塊間距為的平行金屬板A、B分別與電源正、負極相接。當兩極板間不加電壓時，帶電油滴最后以速度勻速豎直下落；當兩板間加上電壓時，該帶電油滴最后以速度勻速豎直上升。已知油滴所受阻力大小與速度大小成正比，即，其中比例系數已知，取重力加速度為。求：
(1)判斷該帶電油滴所帶電性；
(2)兩塊平行金屬板之間的場強；
(3)油滴的質量；
(4)求該油滴所帶電荷量。
15．（本題11分）如圖所示，圖中P、Q之間的加速電壓，M、N兩板之間的偏轉電壓，電子從電子槍中逸出后沿圖中虛線射入，經加速電場，偏轉電場區域后，打到水平靶臺的中心點C，虛線與靶臺ACB在同一豎直面內，且AB的長度為10cm。已知電子質量，電荷量，偏轉極板M，N長L＝20cm，間距d＝16cm，虛線距離靶臺的豎直高度h＝30cm，不考慮電子的重力、電子間相互作用力及電子從電子槍中逸出時的初速度大小，不計空氣阻力。
(1)求電子進入偏轉電場區域時速度的大??；
(2)求靶臺中心點C離N板右側的水平距離；
(3)若使電子打在靶臺ACB上，求M、N兩板之間的電壓范圍（計算結果保留兩位有效數字）。
16．（本題16分）如圖所示，一帶電荷量為－q、質量為m的小物塊處于一傾角為的足夠長的光滑絕緣斜面上，當整個裝置處于一水平向左的勻強電場中時，小物塊恰好處于靜止?fàn)顟B(tài)。重力加速度為g，sin37°＝0.6，cs37°＝0.8.則
(1)求電場強度的大??；
(2)若將小物塊沿斜面下移距離為d，求小物塊電勢能的變化。
參考答案：
1．D
【詳解】A．根據靜電力公式
可知圖像斜率表示電場強度
故A錯誤；
B．圖像B的斜率為正，表示電場強度的方向沿x軸正方向，帶電量相同的電荷在A點靜電力比B點大，說明A點靠近點電荷，所以點電荷為正電荷，故B錯誤；
C．設點電荷的位置為x，根據點電荷的場強公式有
，
根據圖像可知
聯立解得
故C錯誤；
D．由上述可得
故D正確。
故選D。
2．B
【詳解】A．該圖中M、N兩點的場強大小相同，但是方向不同，選項A錯誤；
B．該圖中M、N兩點的場強大小和方向均相同，場強相同，選項B正確；
C．該圖中M、N兩點的場強大小不相同，但是方向相同，選項C錯誤；
D．該圖中M、N兩點的場強大小不相同，方向也不同，選項D錯誤。
故選B。
3．A
【詳解】設O、A間的距離為r，點電荷的電量為q，當兩點電荷為同種電荷，則有
當兩點電荷為異種電荷，則有
可得
故選A。
4．A
【詳解】B．若斷開開關K，由于靜電計所帶電荷量很少，可忽略不計，故可認為電容器所帶電荷量保持不變，將平行板電容器的下極板豎直向下平移一小段距離，根據
，
由于變大，可知電容器電容變小，電容器極板間電壓增大，靜電計指針的張角變大，故B錯誤；
A．根據
可知板間電場強度不變，帶電油滴受力保持不變，帶電油滴仍保持靜止?fàn)顟B(tài)，故A正確；
BD．根據
由于板間電場強度不變，P點與下極板距離變大，又下極板接地，電勢為零，可知P點電勢變大；根據受力平衡可知，帶電油滴受到的電場力豎直向上，則帶電油滴帶負電，根據，可知帶電油滴在P點電勢能變小，故BD錯誤。
故選A。
5．D
【詳解】A．圖像的斜率表示粒子所受電場力F，根據可知處電場強度最小且為零，選項A錯誤；
B．粒子在段切線的斜率發生變化，電場力發生變化，所以加速度也在變化，不是做勻變速運動，段斜率不變，所以做的是勻變速直線運動，選項B錯誤；
C．帶負電的粒子從到的過程中電勢能增加，說明電勢降低，即
選項C錯誤；
D．段斜率不變，所以這段電場強度大小、方向均不變，選項D正確。
故選D。
6．B
【詳解】A．公式為比值定義式，電勢與試探電荷沒有本質上的決定關系，不能夠認為電勢與成反比，故A錯誤；
B．公式為比值定義式，電容與電荷量、電壓沒有本質上的決定關系，即電容器的電容與電容器兩極板間電勢差無關，故B正確；
C．根據
可知，試探電荷在電場中所受的電場力與其電量q有關，故C錯誤；
D．根據
解得
可知，電容器所帶的電荷量與電容、極板之間的電壓有關，即電容器電容越大，電容器所帶的電荷量不一定越多，故D錯誤。
故選B。
7．C
【詳解】A．R1的電阻為
故A錯誤；
B．I－U圖像上的點與坐標原點連線的斜率表示電阻的倒數，由題圖可知R2的電阻隨電壓的增大而增大，故B錯誤；
C．由題圖可知，當U＝1 V時，I－U圖像上的點與坐標原點連線的斜率相等，故R2的電阻等于R1的電阻，都為2 Ω，故C正確；
D．圖像上的點與坐標原點連線的斜率不變，故的電阻隨電壓的增大而保持不變，故D錯誤。
故選C。
8．BC
【詳解】A．從速度一時間圖像可知，由C到A的過程中，物塊的速度一直增大，靜電力對物塊做正功，電勢能一直減小，A錯誤；
B．物塊在B點的加速度最大，為
所受的靜電力最大為
則電場強度最大值為
B正確；
C．根據兩個等量同種正電荷其連線中垂線上電場強度方向由O點沿中垂線指向外側，所以由C點到A點的過程中電勢逐漸降低，C正確；
D．從速度-時間圖像可知，A、B兩點的速度分別為，，再根據動能定理得
解得，D錯誤。
故選BC。
9．AC
【詳解】A．根據電場疊加原理可知，a、c兩點的點電荷在d點疊加的電場強度的方向是豎直向下的，b點的點電荷在d點的電場強度的方向也是豎直向下的，所以d點的電場強度的方向由O指向d，故A正確；
B．a(chǎn)、c兩點的點電荷在O點疊加的電場強度為零，b點的點電荷在O點的電場強度的方向豎直向下，所以O(shè)點的電場強度的方向是豎直向下的，故B錯誤；
CD．設菱形的邊長為L(zhǎng)，a點的點電荷在d點產生的電場的場強在豎直方向的分量為
由對稱性及電場疊加原理知d點的電場強度
同理易得O點的場強為
所以
故C正確，D錯誤。
故選AC。
10．BD
【詳解】A．從A到B為斜拋運動，則在做高點速度最小，則此過程中B點速度最小，故A錯誤；
B．小球在豎直方向與水平方向的初速度為
點B為軌跡最高點，所以在B點豎直速度為0，由
聯立解得
即小球在B點的速度為10m/s，故B正確；
C．小球從A到C的時間為從A到C的時間的兩倍，則到C點時，水平速度為
則小球落地時與水平方向的夾角正切為
故C錯誤；
D．A、C兩點的距離為
故D正確。
故選BD。
11．CD
【詳解】AD．將電荷量為的正電荷從A點移到點，靜電力做的功為
再?gòu)狞c(diǎn)移到點，靜電力做的功為
則靜電力做的總功為
因電場力做功與路徑無關，若將該電荷沿直線由A點移到C點，靜電力做的功仍為
故A錯誤，D正確；
BC．根據
代入數據解得
故B錯誤，C正確。
故選CD。
12． 5.660 12.425 17.0 R2 17.6
【詳解】(1)[1]金屬棒的直徑
[2]金屬棒的長度
(2)[3]金屬棒的阻值約為
(3)[4] [5]由于題目沒有給電壓表，需要用電流表進行改裝，只有內阻已知，選擇和串聯組成電壓表，為了操作簡單節能，選擇限流接法，滑動變阻器選擇比待測電阻大點的，又因?yàn)楦难b電壓表電流可以讀出，選擇電流表外接，因此電路圖為
(4)[6]根據電路連接及歐姆定律得
13．(1)C
(2)B
(3)ACD
【詳解】（1）本實驗采用的科學方法是控制變量法。
故選C。
（2）該實驗中，靜電計的作用是測定電容器兩極之間的電勢差。
故選B。
（3）根據
，
AB．甲圖中的手水平向左移動時，板間距離增大，電容器電容減小，由于靜電計所帶電荷量遠小于電容器電荷量，可認為電容器電荷量保持不變，則電容器電壓增大，所以靜電計指針的張角變大，故A正確，B錯誤；
C．乙圖中的手豎直向上移動時，極板正對面積減小，電容器電容減小，電容器電荷量保持不變，則電容器電壓增大，所以靜電計指針的張角變大，故C正確；
D．丙圖中的手不動，而向兩板間插入陶瓷片時，可知電容器電容增大，電容器電荷量保持不變，則電容器電壓減小，所以靜電計指針的張角變小，故D正確。
故選ACD。
14．(1)帶負電
(2)
(3)
(4)
【詳解】（1）兩板間加電壓時帶電油滴向上運動，說明電場力豎直向上，而電場方向豎直向下，故油滴帶負電。
（2）在極板間加上電壓，極板間的電場強度為
（3）不加電壓時，根據平衡條件有
解得
（4）在極板間加上電壓，極板間的電場強度為
油滴向上勻速運動，根據平衡條件有
解得
15．(1)
(2)
(3)
【詳解】（1）對電子在加速電場中的加速過程用動能定理有
解得
代入數據得
（2）電子在偏轉電場中做類平拋運動，在水平方向上做勻速直線運動，有
在豎直方向上做勻加速直線運動，有
其中加速度
解得
電子離開偏轉電場后做勻速直線運動，由幾何關系可知，如圖
代入數據后得
（3）由題可知，兩點離板右側的水平距離分別為
若電子剛好到達點，由幾何關系有
解得
所以電子不能打到點，所以有
可得
電子剛好到達點時，由幾何關系有
解得
當偏轉電壓為，電子離開電場時的側移量為，
可得
綜上得
16．(1)
(2)
【詳解】（1）小物塊受力分析，如圖
由受力平衡得
得
（2）電場力做功
電勢能變化量為
題號
1
2
3
4
5
6
7
8
9
10
答案
D
B
A
A
D
B
C
BC
AC
BD
題號
11









答案
CD
