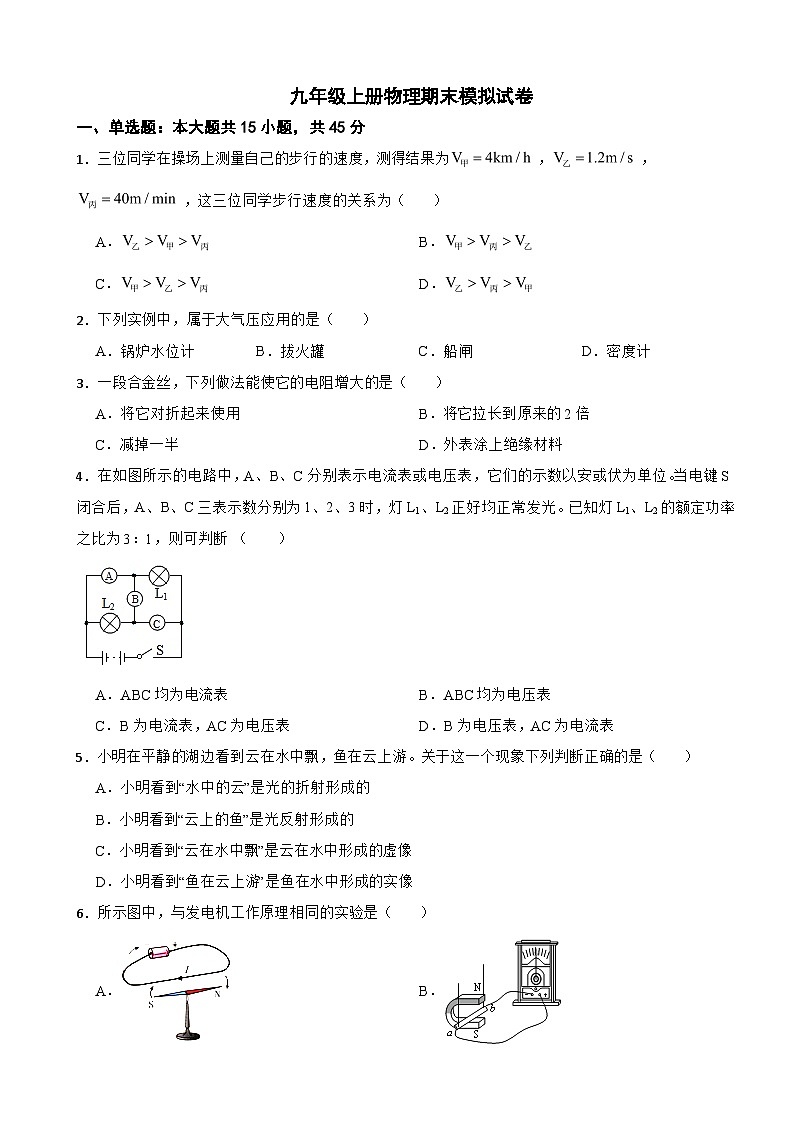

廣西玉林市2024年九年級上冊物理期末模擬試卷附參考答案

這是一份廣西玉林市2024年九年級上冊物理期末模擬試卷附參考答案，共17頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
1．三位同學在操場上測量自己的步行的速度，測得結果為，，，這三位同學步行速度的關系為（ ）
A．B．
C．D．
2．下列實例中，屬于大氣壓應用的是（ ）
A．鍋爐水位計B．拔火罐C．船閘D．密度計
3．一段合金絲，下列做法能使它的電阻增大的是（ ）
A．將它對折起來使用B．將它拉長到原來的2倍
C．減掉一半D．外表涂上絕緣材料
4．在如圖所示的電路中，A、B、C分別表示電流表或電壓表，它們的示數以安或伏為單位。當電鍵S閉合后，A、B、C三表示數分別為1、2、3時，燈L1、L2正好均正常發光。已知燈L1、L2的額定功率之比為3：1，則可判斷 （ ）
A．ABC均為電流表B．ABC均為電壓表
C．B為電流表，AC為電壓表D．B為電壓表，AC為電流表
5．小明在平靜的湖邊看到云在水中飄，魚在云上游。關于這一個現象下列判斷正確的是（ ）
A．小明看到“水中的云”是光的折射形成的
B．小明看到“云上的魚”是光反射形成的
C．小明看到“云在水中飄”是云在水中形成的虛像
D．小明看到“魚在云上游”是魚在水中形成的實像

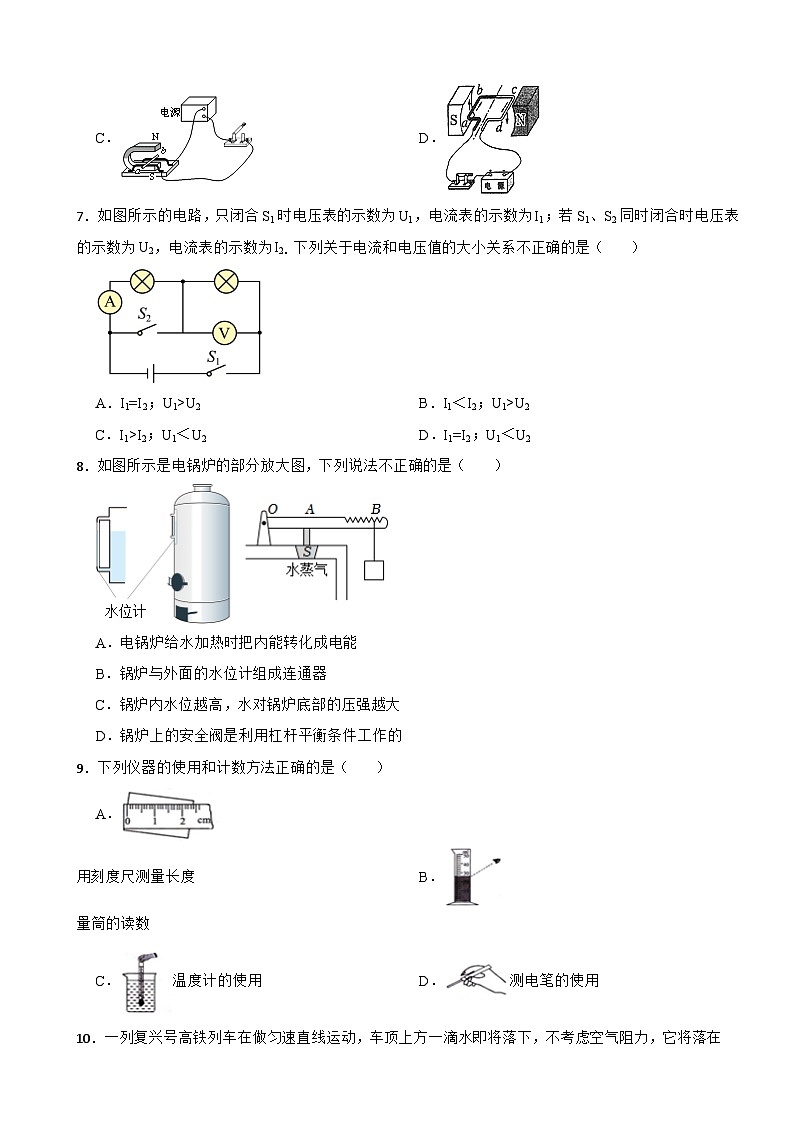

6．所示圖中，與發電機工作原理相同的實驗是（ ）
A．B．
C．D．
7．如圖所示的電路，只閉合S1時電壓表的示數為U1，電流表的示數為I1；若S1、S2同時閉合時電壓表的示數為U2，電流表的示數為I2。下列關于電流和電壓值的大小關系不正確的是（ ）
A．I1=I2；U1>U2B．I1＜I2；U1>U2
C．I1>I2；U1＜U2D．I1=I2；U1＜U2
8．如圖所示是電鍋爐的部分放大圖，下列說法不正確的是（ ）
A．電鍋爐給水加熱時把內能轉化成電能
B．鍋爐與外面的水位計組成連通器
C．鍋爐內水位越高，水對鍋爐底部的壓強越大
D．鍋爐上的安全閥是利用杠桿平衡條件工作的
9．下列儀器的使用和計數方法正確的是（ ）
A．
用刻度尺測量長度B．
量筒的讀數
C．溫度計的使用D．測電筆的使用

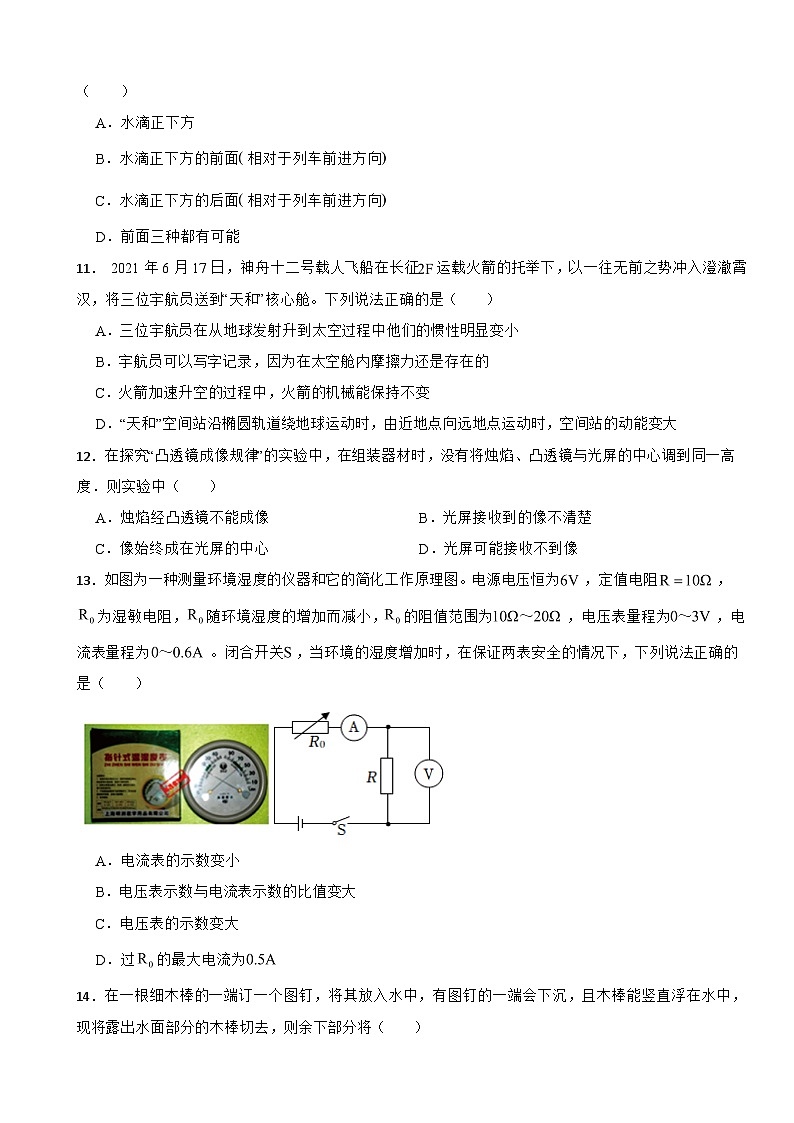

10．一列復興號高鐵列車在做勻速直線運動，車頂上方一滴水即將落下，不考慮空氣阻力，它將落在（ ）
A．水滴正下方
B．水滴正下方的前面相對于列車前進方向
C．水滴正下方的后面相對于列車前進方向
D．前面三種都有可能
11． 2021年6月17日，神舟十二號載人飛船在長征運載火箭的托舉下，以一往無前之勢沖入澄澈霄漢，將三位宇航員送到“天和”核心艙。下列說法正確的是（ ）
A．三位宇航員在從地球發射升到太空過程中他們的慣性明顯變小
B．宇航員可以寫字記錄，因?yàn)樵谔张搩?nèi)摩擦力還是存在的
C．火箭加速升空的過程中，火箭的機械能保持不變
D．“天和”空間站沿橢圓軌道繞地球運動時，由近地點向遠地點運動時，空間站的動能變大
12．在探究“凸透鏡成像規律”的實驗中，在組裝器材時，沒有將燭焰、凸透鏡與光屏的中心調到同一高度．則實驗中（ ）
A．燭焰經凸透鏡不能成像B．光屏接收到的像不清楚
C．像始終成在光屏的中心D．光屏可能接收不到像
13．如圖為一種測量環境濕度的儀器和它的簡化工作原理圖。電源電壓恒為，定值電阻，為濕敏電阻，隨環境濕度的增加而減小，的阻值范圍為，電壓表量程為，電流表量程為。閉合開關，當環境的濕度增加時，在保證兩表安全的情況下，下列說法正確的是（ ）
A．電流表的示數變小
B．電壓表示數與電流表示數的比值變大
C．電壓表的示數變大
D．過的最大電流為
14．在一根細木棒的一端訂一個圖釘，將其放入水中，有圖釘?shù)囊欢藭?huì)下沉，且木棒能豎直浮在水中，現將露出水面部分的木棒切去，則余下部分將（ ）
A．上浮
B．下沉
C．懸浮
D．既不上浮，也不下沉，且斷面與水面相齊
15．現有甲、乙兩只電爐，已知電爐電阻，分別接入電源電壓的電路中，在相同的時間內，它們的放熱情況是（ ）
A．甲放熱多B．乙放熱多C．同樣多D．無法判斷
二、填空題：本大題共6小題，共12分
16．我國家庭電路的電壓為 ，對人體的安全電壓是不高于 家庭電路中用電器與電器之間的連接方式是 聯，而用電器與開關之間是 聯的。
17．小立同學不在“中國好聲音”現場，通過收音機傳來的聲音就辨別出是導師李榮浩在唱歌，他是根據聲音的 去判斷的，收音機音量太大會使耳膜受損，說明聲音能夠傳遞 （“信息”或“能量”），為此需要減小聲音的 （“音調”、“響度”或“音色”）.
18．年月日，西安至榆林動力集中式動車“綠巨人”正式開通，如圖所示。動車車廂內顯示屏的核心元件是二極管，制作二極管的材料屬于 選填“導體”“半導體”或“絕緣體”；動車行駛的動力來源于高壓電，電能屬于 選填“一次”或“二次”能源；乘坐動車的旅客應站在安全線外候車，因?yàn)榱熊?chē)快速行駛時周?chē)諝饬魉僭龃?，壓?qiáng) 選填“增大”或“減小”，容易將靠近的旅客“吸”向列車，發生安全事故。
19．小明將如圖所示的自制氣壓計從一樓拿到六樓，觀察到玻璃管內的水柱逐漸 （選填“升高”“降低”或“不變”）；生活中使用高壓鍋是為了增大鍋內的氣體壓強，從而提高液體的 。
20．如圖為一臺兩擋式電熱水器的內部簡化電路，S為溫控開關，當S接a時電路中的電流為5A；當S接b時電路消耗的電功率為22W，則R1的電阻為 Ω；高溫?fù)鯐r(shí)電路消耗的電功率為 W；在低溫?fù)豕ぷ?0s，電流通過R2所做的功為 J。
21．如圖所示，電源電壓為6V，當S1、S2閉合、S3斷開時，電流表示數為0.5A，則R1的電阻值為 Ω；當S1、S3斷開，S2閉合時，電壓表示數為3V，則通過R1的電流 A，電路的總電功率是 W，通電5min電路中R2產生的熱量是 J。
三、作圖題：本大題共2小題，共4分。
22．為了確保夜間行車安全，使夜間行車時車內景物通過擋風玻璃所成的像，成在司機前面斜上方，避免干擾司機視線，家用小汽車的前擋風玻璃都是斜的，如圖甲所示。請你在圖乙中畫出司機眼睛點通過擋風玻璃看到車內裝飾物點的像的光路圖保留作圖痕跡。
23．請畫出圖中括號內標出電源的正負極和小磁針的、極。
四、實驗探究題：本大題共3小題，共15分。
24．小明在做“觀察水的沸騰”實驗時：
（1）圖丙中、、三種讀溫度計的方式正確的是 。
（2）如圖丙中組裝器材時如何確定鐵圈石棉網的高度？
（3）實驗時用溫度計測出不同時刻水的溫度，并記錄在下表中。實驗中還發現溫度計上部出現許多小水珠，這些小水珠是 形成的。
（4）某時刻觀察到燒杯中出現圖甲所示的現象，表明水 沸騰選填“正在”或“還沒”。
（5）請?jiān)趫D乙方格紙上畫出水的溫度隨時間變化的圖象 。
（6）由數據信息可以判斷水面上方氣壓 一個標準大氣壓選填“高于”、“等于”或“低于”。
（7）同組實驗的小強同學想提高水的沸點，換用了火力更大的酒精燈加熱，這種做法 選填“可行”或“不可行”。
（8）實驗結束停止加熱后，發現水在高溫時散熱快，低溫時散熱慢。查閱資料，同一燃?xì)庠畈煌鹆訜岬暮臍饬窟€有如下信息：
綜合分析可知：從節能的角度，用燃?xì)庠顭_(kāi)水的策略為_(kāi)___。填字母
A．先中火后大火B(yǎng)．先大火后中火
C．一直用大火D．一直用中火
25．在探究影響滑動摩擦力大小的因素的實驗中，實驗裝置如圖。
（1）第一次的裝置如圖甲，木板固定在水平桌面上，實驗時，測力計必須沿直線水平勻速拉動滑塊，是為了使用 的原理，使滑塊所受拉力與摩擦力 選填“作用在同一物體上”、“大小相等”、“在同一條直線上”，間接地測量出摩擦力。
（2）第二次裝置如圖乙，在拉動木板水平向左運動時，滑塊相對桌面保持靜止。①與甲圖的方法相比，這個方法有什么優點？寫一條 ；②換用質量較大的滑塊，測得的摩擦力將 選填“變小”“不變”“變大”，說明摩擦力的大小與 有關。
26．如圖所示，在做“測量小燈泡電功率的實驗”中，所用小燈泡的額定電壓為，小燈泡的電阻約為。
（1）請用筆畫線代替導線，將如圖甲所示的實驗電路連接完整 。
（2）連接電路時，開關應該
（3）閉合開關，發現電流表沒有示數，燈泡不亮，電壓表示數接近電源電壓，此時電路故障為
（4）故障排除后，閉合開關，調節滑動變阻器換片，使燈泡正常發光，此時電流表示數如圖乙所示為 ，則小燈泡的額定功率為
五、計算題：本大題共3小題，共24分。
27．近日一則“關于我國第三艘航母近況”的新聞引發廣泛關注，航母如圖所示，是我國最現代化的航空母艦，最早可能在年月下水，總建造師是后，據推測，航母將采用先進的電磁彈射系統，航母全長約米，滿載排水量為萬噸，最大航速，最大吃水深度約。海水密度，
（1）航母滿載時從海水密度較小的海域駛?cè)朊芏容^大的海域，航母排開海水的體積 選填“變大”“變小”或“不變”
（2）航母滿載時受到的浮力為多少？
（3）航母航行至某海域時，底部受到的海水壓強為，此時航母底部所處的深度為多少？
（4）航母滿載時，以最大航速勻速前進，其所受阻力是總重力的倍，則航母發動機的功率為多少。
28．一個質量為，邊長為的正方體物塊，放置在水平地面上，取。求：
（1）物塊的密度。
（2）物塊的重力。
（3）物體放在的水平面上時對水平面的壓強。
（4）若將物塊浸沒在水中后松手，計算該物塊靜止時受到的浮力。
29．如圖所示電路中，已知，。當開關閉合后，電流表的示數為。求：
（1）兩端電壓；
（2）干路中的電流。
答案
【解析】【解答】根據題意可知，v甲=4km/h≈1.1m/s，v乙=1.2m/s，v丙=40m/min≈0.67m/s，那么速度大小依次為：v乙>v甲>0.67m/s，故A正確，而B(niǎo)、C、D錯誤。
故選A。
【分析】將三個單位換算后比較大小即可。
【解析】【解答】A.鍋爐水位計的工作原理為連通器，故A不合題意；
B.拔火罐利用罐內外大氣壓強的差工作，故B符合題意；
C.船閘的工作原理為連通器，故C不合題意；
D.密度計的工作原理為浮沉條件，故D不合題意。
故選B。
【分析】分析各個選項中包含的物理原理即可。
【解析】【解答】解：A、電阻絲對折后，導體的長度減小，橫截面積增大，則導體的電阻減小，故A錯誤；
B、電阻絲長度拉伸為原來的2倍后，導體的長度增大、而橫截面積減小，導體的電阻增大；故B正確；
C、減掉一半，導體變短，電阻變小，故C錯誤；
D、在電阻絲外表涂上絕緣材料，電阻絲的材料、長度以及橫截面積均不變，電阻不變，故D錯誤．
故選B．
【分析】電阻是導體本身的性質，其大小與導體的長度、橫截面積及材料有關系．導體越長、橫截面積越小，電阻越大．
【解析】【解答】A .如果A、B、C都是電流表，閉合開關電路會短路，燈泡都不亮，故A錯誤；
B .如果A、B、C都是電壓表，閉合開關電路相當于斷路，燈泡都不亮，故B錯誤；
C .如果B為電流表，A、C都是電壓表，閉合開關燈泡L1和L2串聯。A、C的示數之比為1：3，也就是兩燈L1、L2兩端電壓之比為1：3。由公式P=UI知，兩燈實際功率P1、P2之比為1：3．故C錯誤；
D .如果B為電壓表，A、C為電流表，閉合開關燈泡L1和L2并聯。A、C的示數之比為1：3，并聯電路支路電流與其阻值成反比，也就是兩燈燈絲電阻之比為3：1，由公式知，兩燈實際功率之比為1：3，故D正確。
故選D。
【分析】在電路分析時，電流表相當于導線，電壓表相當于斷路，結合電功率的公式對以上面的要求將各選項分別代入題目確定正確答案
【解析】【解答】A.小明看到“水中的云”是天空中的云發出的光在水面發生反射形成，故A錯誤；
B.小明看到“云上的魚”是魚發出的光從水里射入空氣中發生折射現象形成，故B錯誤；
C.小明看到“云在水中飄”是云在水中反射形成的虛像，故C正確；
D.小明看到“魚在云上游”是魚在水中形成的虛像，故D錯誤。
故選C、
【分析】根據光的反射和光的折射的知識判斷。
【解析】【解答】A圖說明的是電流的磁效應，故A錯誤；
B圖是電磁感應實驗，是發電機的原理圖，故B正確；
C圖通電導體在磁場中受到磁力的作用而運動，是電動機的原理，故C錯誤；
D圖通電線圈在磁場中受到磁力的作用而轉動，是電動機的原理，故D錯誤．
故選：B．
【分析】發電機的工作原理是電磁感應，即閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流．
【解析】【解答】只閉合S1時，兩個燈泡串聯，電流表測電路中電流，電壓表只與右邊的燈泡并聯，即電壓表測右邊燈泡兩端的電壓，所以電壓表示數U1=U右燈，由串聯電路的電壓規律可知，U1＜U；若S1、S2同時閉合時，電流表和左邊的燈泡短路，電流表示數為0A，只有右邊的燈泡接入電路，電壓表測右邊燈泡兩端的電壓，即電源電壓，所以電壓表示數U2=U。由上分析可知I1>I2；U1＜U2。C正確，不符合題意，ABD錯誤，符合題意。
故答案為：ABD。
【分析】當電路串聯時，電流處處相等，總電壓等于各處電壓之和。
【解析】【解答】A.電鍋爐加熱時將電能轉化為內能，故A錯誤符合題意；
B.鍋爐的爐身與水位計上面開口，底部連通，相當于連通器，故B正確不合題意；
C.鍋爐內水位升高時，根據液體壓強公式p=ρ液gh可知，水對鍋爐底部的壓強增大，故C正確不合題意；
D.根據圖片可知，O點為支點，鍋爐內的蒸汽對塞子向上的支持力為動力，而B(niǎo)點的重物施加阻力，故D正確不合題意。
故選A。
【分析】A.根據能量轉化的知識分析；
B.上面開口，底部連通的容器為連通器；
C.根據液體壓強公式p=ρ液gh分析；
D.一根硬棒在力的作用下繞著固定點轉動，則為杠桿。
【解析】【解答】A.刻度尺沒有與被測物體的邊線平行，故A錯誤；
B.讀取量筒的示數時，視線應該與凹形液面的最低處相平即可，故B錯誤；
C.測量液體的溫度時，溫度計的液泡應該浸沒在液體上，故C正確；
D.使用測電筆時，人體要與測電筆尾部的金屬體接觸，故D錯誤。
故選C。
【分析】根據刻度尺、量筒、溫度計和測電筆的使用方法判斷。
【解析】【解答】 一列復興號高鐵列車在做勻速直線運動， 則車頂上方水滴與列車之間保持相對靜止?fàn)顟B(tài)。則水滴落下時，由于慣性，在水平方向上水滴仍然與列車保持相對靜止?fàn)顟B(tài)，因此低落在水滴正下方。
故A正確，而B(niǎo)、C、D錯誤。
故選A。
【分析】根據運動和靜止的相對性分析判斷。
【解析】【解答】A.在太空中，宇航員的質量不變，則慣性大小不變，故A錯誤；
B.宇航員可以寫字記錄，因?yàn)樵谔张搩?nèi)摩擦力還是存在的，故B正確；
C. 火箭加速升空的過程中， 質量不變，高度增大，則重力勢能增大；速度增大，則動能增大。根據“機械能=動能+重力勢能”可知，火箭的機械能增大，故C錯誤；
D.“天和”空間站沿橢圓軌道繞地球運動時，由近地點向遠地點運動時，質量不變，高度不變，則重力勢能增大；根據機械能守恒可知，空間站的動能減小，故D錯誤。
故選B。
【分析】A.慣性大小只與物體的質量有關；
B.根據摩擦力產生條件判斷；
C.機械能=動能+重力勢能；
D.動能與質量和速度有關。
【解析】【解答】在探究“凸透鏡成像規律”的實驗中，在組裝器材時，沒有將燭焰、凸透鏡與光屏的中心調到同一高度．則實驗中像不能成在光屏中央，則可能光屏收不到像，故D正確，而A、B、C錯誤。
故選D。
【分析】根據凸透鏡成像的實驗過程分析判斷。
【解析】【解答】由電路圖可知，R0與R串聯，電壓表測R兩端的電壓，電流表測電路中的電流。
ABC.當環境的濕度增加時，因R0隨環境濕度的增加而減小，電路的總電阻變小，根據歐姆定律可知，電路中的電流變大，電流表示數變大；根據U=IR可知，R兩端的電壓變大，電壓表示數變大。由可知，電壓表示數與電流表示數的比值等于R的阻值，則電壓表示數與電流表示數的比值不變，故A、B錯誤、C正確；
D.當R0=10Ω時，電路中的總電阻最小，電路中的電流最大，即經過R0的電流最大，串聯電路中總電阻等于各分電阻之和，電路中的最大電流：，故D錯誤。
故選C。
【分析】由電路圖可知，R0與R串聯，電壓表測R兩端的電壓，電流表測電路中的電流；
ABC.當環境的濕度增加時，R0隨環境濕度的增加而減少，根據歐姆定律可知電路中電流的變化和R兩端的電壓變化；由歐姆定律結合R的阻值判斷電壓表示數與電流表示數的比值變化；
D.當R0=10Ω時，電路中的總電阻最小，電路中的電流最大即經過R0的電流最大，根據電阻的串聯和歐姆定律求出最大電流。
【解析】【解答】下端裝有圖釘?shù)哪景粼谒嫫?，則它受到的浮力等于重力。當將露出水面部分的木棒切去后，木棒的重力減小，則此時浮力大于重力，因此木棒會上浮，故A正確，而B(niǎo)、C、D錯誤。
故選A。
【分析】根據浮沉條件分析判斷。
【解析】【解答】電爐電阻，分別接入電源電壓的電路中，根據公式可知，乙產生的熱量大于甲產生的熱量，故B正確，而A、C、D錯誤。
故選B。
【分析】根據公式分析判斷。
【解析】【解答】（1）我國家庭電路的電壓為220V，對人體的安全電壓是不高于38V；
（2）家庭電路中用電器與電器之間的連接方式是并聯，而用電器與開關之間是串聯的。
【分析】（1）根據電壓的知識解答；
（2）根據家庭電路連接的知識解答。
【解析】【解答】每個人說話的聲音都不一樣，通過收音機傳來的聲音就辨別出是導師李榮浩在唱歌，這是根據聲音的音色去判斷的；收音機音量太大會使耳膜受損，說明聲音能夠傳遞能量；音量太大是指聲音的振幅大，為此需要減小聲音的響度。
【分析】音色是聲音的特色，是判斷不同發聲體的依據；聲音可以傳遞能量和信息，聲音的大小指響度不同。
【解析】【解答】（1）二極管的材料屬于半導體；
（2）電能不能從自然界獲取，需要其它能源轉化而成，因此電能屬于二次能源；
（3）乘坐動車的旅客應站在安全線外候車，因?yàn)榱熊?chē)快速行駛時周?chē)諝饬魉僭龃?，壓?qiáng)減小，容易將靠近的旅客“吸”向列車。
【分析】（1）根據半導體材料的應用解答；
（2）直接從自然界獲取的能源為一次能源，由一次能源轉化為成的為二次能源；
（3）根據流體壓強和流速的關系解答。
【解析】【解答】大氣壓和高度有關，大氣壓隨高度的增加而減小，因此，將自制氣壓計從一樓拿到六樓，由于外界大氣壓減小，所以觀察到玻璃管內的水柱在內部氣壓的作用下會逐漸升高。
液體的沸點和氣壓有關，氣壓越小，沸點越低。生活中使用高壓鍋就是為了增大鍋內的氣體壓強，從而提高液體的沸點。
【分析】大氣壓強和海拔高度有關，海拔越高，大氣壓降低；液體沸點隨氣壓的升高而升高。
【解析】【解答】當S接a時，電路為R1的簡單電路，電熱水器處于高溫?fù)跷?，由歐姆定律可得，R1的電阻
高溫?fù)鯐r(shí)電路消耗的電功率
當S接b時，兩電阻串聯，電熱水器處于低溫?fù)跷?，由P＝UI可得，電路中的電流
R1兩端的電壓
因串聯電路中總電壓等于各分電壓之和，所以，R2兩端的電壓
在低溫?fù)豕ぷ?0s，電流通過R2所做的功
【分析】當S接a時，電路為R1的簡單電路，根據歐姆定律求出R1的電阻；電熱水器處于高溫?fù)?，根?jù)P=UI求出電路的電功率；當S接b時，R1與R2串聯，根據串聯電路的電流特點和P=UI求出電路中的電流，根據歐姆定律求出R1兩端的電壓，根據串聯電路的電壓特點求出R2兩端的電壓，再根據W=UIt求出在低溫?fù)豕ぷ?0s電流通過R2所做的功。
【解析】【解答】（1）當S1、S2閉合，S3斷開時，電路為R1的簡單電路，電流表測通過R1的電流，由I＝ 可得，R1的阻值：R1＝ ＝12Ω；（2）當S1、S3斷開，S2閉合時，R1與R2串聯，電壓表測R2兩端的電壓，因串聯電路中總電壓等于各分電壓之和，所以，R1兩端的電壓：U1＝U﹣U2＝6V﹣3V＝3V，因串聯電路中各處的電流相等，所以，電路中的電流：I＝I1′＝ ＝0.25A，由I＝ 可得，R2的阻值：R2＝ ＝12Ω，電路的總電功率：P＝UI＝6V×0.25A＝1.5W；通電5min電路中R2產生的熱量：Q＝I2R2t＝（0.25A）2×12Ω×5×60s＝225J。
故答案為：12；0.25；1.5；225.
【分析】根據電路的連接，利用歐姆定律計算電路中的電阻，電流的大小，結合電壓和電流計算電功率，利用電流、電阻和時間計算導體產生的熱的多少.
【解析】【解答】①通過A點作鏡面的垂線，然后根據“物像等距”在鏡面左側這條直線上找到對應的像點A'。
②連接BA'，與平面鏡的交點為入射點O；
③連接AO為入射光線，OB為反射光線，如下圖所示：
【分析】物體在平面鏡中成的像是所有反射光線反向延長線的焦點，即所有的反射光線都經過像點。既然這條反射光線還經過B點，則可將B和像點相連，與鏡面的交點就是入射點，最后補充光路圖即可。
【解析】【解答】①根據圖片可知，電磁鐵的左端為N極，根據“異名磁極相互吸引”可知，小磁針的左端為S極，右端為N極；
②右手握住螺線管，大拇指指向左端，則線圈上電流向上，那么電流從右端流入，從左端流出，因此電源的右端為正極，左端為負極，如下圖所示：
【分析】①根據磁極之間的相互作用規律確定小磁針的指向；
②首先根據安培定則判斷線圈上的電流方向，再據此確定電源的正負極方向。
【解析】【解答】（1）讀取溫度計的示數時，視線要與溫度計內的液面相平，故選B；
（2）如圖丙中，要根據酒精燈的外焰高度確定鐵圈的高度；
（3）小水珠是空氣中的水蒸氣從氣態變成液體發生液化形成的；
（4）甲圖中從底部產生的氣泡升高時逐漸變大，表示水正在沸騰；
（5）方格紙上橫軸表示時間，縱軸表示溫度，然后根據表格數據依次描點，最后將相鄰的點連接即可，如下圖所示：
（6）根據表格數據可知，水的沸點為98℃，低于100℃，則此時大氣壓強小于一個標準大氣壓。
（7） 同組實驗的小強同學想提高水的沸點，換用了火力更大的酒精燈加熱，而液體的沸點只與上方氣壓大小有關，因此這種說法不可行。
（8）因?yàn)楦邷厣峥欤蜏厣崧?，所以低溫時應該用中火加熱，高溫時應該用高溫加熱，故選A。
【分析】（1）根據溫度計的讀數方法判斷；
（2）根據酒精燈用外焰加熱解答；
（3）根據物質的初始態和終末態確定物態變化的名稱；
（4）水沸騰前，容器底部產生的氣泡越來越??；水沸騰時，容器底部產生的氣泡越來越大。
（5）根據圖片確定方格紙上橫軸和縱軸表示的物理量，然后根據表格數據依次描點，最后將相鄰的點連接即可；
（6）根據液體沸點隨上方氣壓的增大而升高的規律分析解答、
（7）根據水的沸點的影響因素判斷；
（8）根據散熱快慢和溫度高低的關系判斷。
【解析】【解答】（1）第一次的裝置如圖甲，木板固定在水平桌面上，實驗時，測力計必須沿直線水平勻速拉動滑塊，是為了使用二力平衡的原理，使滑塊所受拉力與摩擦力大小相等，間接地測量出摩擦力。
（2）①第二次裝置如圖乙，在拉動木板水平向左運動時，滑塊相對桌面保持靜止。①與甲圖的方法相比， 優點是： 實驗過程中不需要?jiǎng)蛩倮瓌?dòng)彈簧測力計，彈簧測力計示數穩定 ；
②換用質量較大的滑塊，則滑塊對桌面的壓力增大，則測得的摩擦力將變大，說明摩擦力的大小與壓力的大小有關。
【分析】（1）當木塊在水平面上做勻速直線運動時，它受到的摩擦力與拉力相互平衡，即二者大小相等。
（2）①在乙圖中，無論下面的木板是否做勻速直線運動，但是滑塊對木板的壓力和接觸面粗糙程度不變，因此滑塊受到的摩擦力大小不變；
②根據描述分析哪個因素發生改變即可。
【解析】【解答】（1）在測量燈泡電功率的實驗中，除了電壓表與燈泡并聯，其它的都是串聯；滑動變阻器與燈泡串聯，且接線“一上一下”，如下圖所示：
（2） 連接電路時，開關應斷開；
（3）閉合開關，發現電流表沒有示數，燈泡不亮，電壓表示數接近電源電壓，此時電路故障為：與電壓表并聯的支路斷路。
（4）根據圖乙可知，電流表的量程為0~0.6A，分度值為0.02A，則示數為0.3A，那么燈泡的額定功率P=UI=2.5V×0.3A=0.75W。
【分析】（1）根據實驗?zāi)康拇_定電器元件的串并聯關系，以及電表所測的物理量，注意變阻器接線“一上一下”。
（2）連接電路時，為了避免電路時通時斷，從而燒毀用電器，要求開關必須斷開；
（3）根據圖片可知，當燈泡斷路時，電壓表串聯在電路上，此時電壓表測電源電壓。由于電壓表的內阻很大，因此電流表的示數幾乎為零，燈泡不發光。
（4）根據乙圖確定電流表的量程和分度值，根據指針位置讀出示數，根據P=UI計算燈泡的額定功率。
【解析】【分析】（1）首先根據浮沉條件比較浮力大小，再根據阿基米德原理F浮=ρ液gV排比較排開海水的體積大小。
（2）根據阿基米德原理F浮=G排航母滿載時受到的浮力；
（3）根據液體壓強公式p=ρ液gh計算航母底部所處的深度。
（4）當航母漂浮時，根據浮沉條件計算航母的重力，再根據f=0.15G計算航母受到的阻力，接下來根據平衡力的知識計算航母受到的推力，最后根據P=Fv計算推力的功率。
【解析】【分析】（1）根據公式 計算物塊的密度；
（2）根據G=mg計算物塊的重力；
（3）首先根據 計算物體與水平地面的接觸面積，然后根據 計算物體對地面的壓強。
（4）首先將木塊的密度與水的密度比較，從而確定靜止時的浮沉狀態，再根據漂浮條件計算木塊受到的浮力。
【解析】【分析】（1） 由電路圖可知，與并聯，電流表測支路的電流， 根據 計算R1兩端的電壓。
（2）首先根據并聯電路的電壓規律計算電源電壓，即U=U1，再根據計算通過R2的電流，最后根據I=I1+I2計算干路電流。時間
溫度
火力大小
水的質量
水的初溫
水的末溫
消耗的燃?xì)?br>大火
中火
