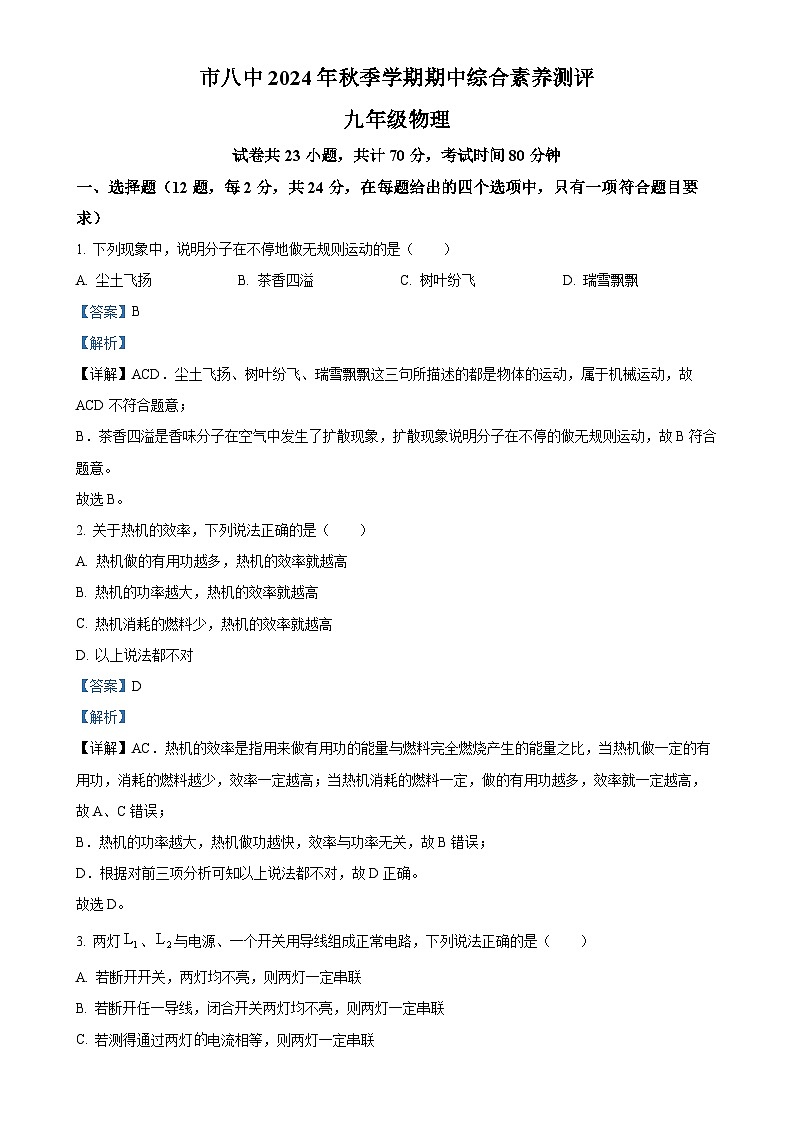

湖北省宜昌市第八中學2024-2025學年九年級上學期期中物理試題（解析版）-A4

這是一份湖北省宜昌市第八中學2024-2025學年九年級上學期期中物理試題（解析版）-A4，共12頁。試卷主要包含了選擇題，填空題，探究實踐題，綜合應用題等內容，歡迎下載使用。
試卷共23小題，共計70分，考試時間80分鐘
一、選擇題（12題，每2分，共24分，在每題給出的四個選項中，只有一項符合題目要求）
1. 下列現象中，說明分子在不停地做無規則運動的是（ ）
A. 塵土飛揚B. 茶香四溢C. 樹葉紛飛D. 瑞雪飄飄
【答案】B
【解析】
【詳解】ACD．塵土飛揚、樹葉紛飛、瑞雪飄飄這三句所描述的都是物體的運動，屬于機械運動，故ACD不符合題意；
B．茶香四溢是香味分子在空氣中發生了擴散現象，擴散現象說明分子在不停的做無規則運動，故B符合題意。
故選B。
2. 關于熱機的效率，下列說法正確的是（ ）
A. 熱機做的有用功越多，熱機的效率就越高
B. 熱機的功率越大，熱機的效率就越高
C. 熱機消耗的燃料少，熱機的效率就越高
D. 以上說法都不對
【答案】D
【解析】
【詳解】AC．熱機的效率是指用來做有用功的能量與燃料完全燃燒產生的能量之比，當熱機做一定的有用功，消耗的燃料越少，效率一定越高；當熱機消耗的燃料一定，做的有用功越多，效率就一定越高，故A、C錯誤；
B．熱機的功率越大，熱機做功越快，效率與功率無關，故B錯誤；
D．根據對前三項分析可知以上說法都不對，故D正確。
故選D。
3. 兩燈、與電源、一個開關用導線組成正常電路，下列說法正確的是（ ）
A. 若斷開開關，兩燈均不亮，則兩燈一定串聯
B. 若斷開任一導線，閉合開關兩燈均不亮，則兩燈一定串聯
C. 若測得通過兩燈電流相等，則兩燈一定串聯
D. 若取下，閉合開關兩燈均不亮，則兩燈一定串聯
【答案】D
【解析】
【詳解】A．開關斷開，兩燈同時熄滅，兩燈也可能是并聯，此時開關位于干路位置，故A錯誤；
B．當兩燈并聯時，斷開干路上的一根導線，閉合開關，兩燈依然不發光，故B錯誤；
C．若測得通過每盞電燈的電流相等，串聯電路電流處處相等，當兩燈泡規格相同時，兩燈并聯時通過兩燈的電流也相等，則兩燈的連接方式可能為串聯，可能為并聯，故C錯誤；
D．若取下，閉合開關兩燈均不亮，說明兩燈相互影響，則兩燈一定串聯，故D正確。
故選D。
4. 在探究“并聯電路干路電路與支路電流關系時”，第一條支路電流大約0.3A，第二條支路電流大約0.4A，那么他在實驗中所選擇電流表的量程應該是（ ）
A. 始終用小量程測支路和干路電流B. 始終用大量程測支路和干路電流
C. 用小量程測支路，用大量程測干路D. 大小量程都可以
【答案】C
【解析】
【詳解】由題知，兩條支路的電路均小于0.6A，應該使用電流表小量程進行測量。干路電流（有可能）為
故應該用大量程來測量干路電流，故C符合題意，ABD不符合題意。
故選C。
5. 鐵的比熱容大于銅的比熱容．質量相等的鐵塊和銅塊吸收相等的熱量，若吸收的熱量全部轉化為內能，則鐵塊的（ ）
A. 溫度升高較少B. 末溫較低C. 內能增加較少D. 內能較小
【答案】A
【解析】
【詳解】A．可知，銅塊的溫度升高的多，鐵塊的溫度升高較少，故A正確；
B．Δt=t-t0由于鐵和銅的初溫不確定，所以鐵塊和銅的末溫也不確定，故B錯誤；
CD．鐵塊和銅塊吸收相等的熱量，所以鐵塊和銅塊的增加的內能是相同的，故CD錯誤．
6. 如圖所示，當開關S閉合時，兩個電流表的示數變化情況正確的是（ ）
A. 兩個電流表示數都變大
B. 兩個電流表示數都變小
C. 電流表A1示數不變，電流表A2示數變小
D. 電流表A1示數不變，電流表A2示數變大
【答案】D
【解析】
【詳解】如圖當開關閉合后，兩電阻并聯，由于支路之間互不影響，即電壓和電阻都不變，所以根據可知通過R1的電流不變，電流表A1的示數不變；電流表A2測量干路電流，所以當開關閉合時，R2有電流通過，干路電流變大，即電流表的A2的示數變大。
故選D
7. 如圖所示電路，下列有關說法正確的是（ ）
A. 斷開S，通過L1的電流比L2大
B. 斷開S，通過L1與L2的電流一樣大
C. 閉合S，L1和L2都會亮
D. 閉合S， L2會更亮
【答案】B
【解析】
【詳解】AB．?dāng)嚅_S，L1和L2是串聯電路，電流處處相等，故A錯誤；B正確；
CD．閉合S，L1被短路不亮了，L2會更亮，故C錯誤；D錯誤。
故選B。
8. 下列有關電阻的說法正確的是
A. 導體的電阻越大，表明導體的導電能力越強
B. 導體的電阻與導體兩端的電壓成正比
C. 導體中的電流為零時電阻也為零
D. 導體的電阻是導體本身的一種性質，與導體的材料、長度和橫截面積等因素有關
【答案】D
【解析】
【詳解】A．電阻是表示導體對電流阻礙作用大小的物理量，電阻越大，則導電能力越弱；故A錯誤；
BC．導體的阻值是導體本身所具有的性質，與通過它的電流、它兩端的電壓無關，故BC選項錯誤；
D．電阻由導體材料、長度、橫截面積決定，故D選項正確；
應選D．
9. 關于電流、電壓和電阻，下列說法中正確的是（ ）
A. 電流是電荷定向移動形成的，所以電流的方向與電荷定向移動的方向相同
B. 電壓是形成電流的原因，所以電路中有電流就一定有電壓
C. 由歐姆定律可得，所以導體的電阻與電壓成正比，與電流成反比
D. 通過導體的電流一定與導體兩端的電壓成正比
【答案】B
【解析】
【詳解】A．電荷的定向移動形成電流，規定電流的方向與正電荷定向移動方向相同，負電荷定向移動的方向與電流方向相反，故A錯誤；
B．電路中形成電流的條件是：一是電路兩端有電壓，二是電路為閉合電路。電壓是形成電流的原因，所以電路中有電流就一定有電壓，但是電路兩端有電壓電路中不一定有電流，故B正確；
C．導體的電阻是導體的一種性質，與導體兩端的電壓和流過的電流無關，故C錯誤；
D．當電阻一定時，通過導體的電流一定與導體兩端的電壓成正比，故D錯誤。
故選B
10. 關于圖所示的四個實驗，下列說法收正確的是（ ）
A. 甲圖中，用一根帶正電的絕緣棒靠近被絲綢摩擦過的玻璃棒，它們會互相吸引
B. 乙圖中，改變長金屬棒上導線夾的位置，可以模擬滑動變阻器的原理
C. 丙圖中，驗電器中的兩個金屬箔片張開是因?yàn)楫惙N電荷相互排斥
D. 丁圖中，把開關閉合以后，燈泡亮起，將光能轉化為了電能
【答案】B
【解析】
【詳解】A．甲圖中，用一根帶正電的絕緣棒靠近被絲綢摩擦過的玻璃棒，由于具有同種電荷，所以它們會相互排斥，故A錯誤；
B．乙圖中，改變長金屬棒上導線夾的位置，由于導體的電阻與長度有關，則可以模擬滑動變阻器的原理，故B正確；
C．丙圖中，驗電器中的兩個金屬箔片張開是因?yàn)橥N電荷相互排斥，故C錯誤；
D．丁圖中，把開關閉合以后，燈泡亮起，將電能轉化為了光能，故D錯誤。
故選B。
11. 如圖所示為一種新型的“風光互補”景觀照明燈。它“頭頂”小風扇，“肩扛”光電池板，“腰挎”照明燈，“腳踩”蓄電池。下列解釋合理的是（ ）
A. 白天工作時，光電池板將化學能轉化電能
B. 白天工作時，小風扇將電能轉化為機械能
C. 晚上工作時，蓄電池放電，將化學能轉化為電能供照明燈使用
D. 晚上工作時，照明燈將化學能轉化為光能
【答案】C
【解析】
【詳解】A．白天工作時，光電池板將太陽能轉化為蓄電池的化學能，故A不符合題意；
B．小風扇風力發電可以把風能轉化為電能，風能屬于機械能的一種，即將機械能轉化為電能，故B不符合題意；
C．晚上工作時，蓄電池放電，將化學能轉化為電能供照明燈使用，故C符合題意；
D．晚上工作時，照明燈主要將電能轉化為光能，故D不符合題意。
故選C。
12. 如圖所示，當滑片P向左移動時，要使變阻器連入電路中的電阻變大，可把以下哪兩個接線柱連入電路，以滿足要求（ ）
A. A和BB. A和CC. C和DD. B和C
【答案】D
【解析】
【詳解】A．選擇接線柱A和B，滑動變阻器接入電路的電阻為定值電阻，滑片左移，阻值不變，故A不符合題意；
B．選擇接線柱A和C，滑動變阻器接入了左半段，滑片左移，連入電路的電阻絲變短，電阻變小，故B不符合題意；
C．選擇接線柱C和D，滑動變阻器接入電路的電阻為零，滑片左移，阻值不變；故C不符合題意；
D．選擇接線柱B和C，滑動變阻器接入了右半段，滑片左移，連入電路的電阻絲變長，電阻變大，故D符合題意。
二、填空題（共5題，每空1分，共10分）
13. 如圖所示，閉合開關后，用導線將燈泡兩端連接起來，該燈泡會熄滅，此時叫燈泡被______，此時燈泡______（選填“損壞”或“不損壞”）。
【答案】 ①. 短路 ②. 不損壞
【解析】
【詳解】[1][2]由圖可知，閉合開關后，燈泡與二極管串聯，用導線將燈泡兩端連接起來，此時燈泡被短路，該燈泡會熄滅；此時沒有電流通過燈泡，則燈泡不損壞。
14. 長度和粗細相同的銅導線A和鎳鉻合金線B，電阻大的是______（選填A(yù)或者B），如果將鎳鉻合金線對折使用，電阻會______。（選填“變大”、“不變”或“變小”）
【答案】 ① B ②. 變小
【解析】
【詳解】[1][2]導體電阻與材料、長度、粗細、溫度有關，導體越長、導體越細，電阻越大；長度和粗細相同，但材料不同，由于鎳鉻合金的電阻率大于銅的電阻率，電阻大的是鎳鉻合金線B；將鎳鉻合金線對折使用，長度變小，橫截面積變大，電阻會變小。
15. 兩小滴水銀靠在一起，就會變成一大滴水銀，這說明水銀分子間存在_____力；水銀不易被壓縮，這說明分子間存在_____力。
【答案】 ①. 引 ②. 斥
【解析】
【詳解】[1][2]分子動理論內容告訴我們，物質是由分子組成的，分子在不停地做無規則的運動， 分子間存在相互作用的引力和斥力。兩小滴水銀靠在一起時，會自動變成一大滴水銀，這說明水銀分子間存在引力；水銀不易被壓縮，這說明分子間存在斥力。
16. 給充電寶充電時，充電寶相當于電路中的______；充電過程中能量的轉化是_________。
【答案】 ①. 用電器 ②. 電能轉化為化學能
【解析】
【詳解】[1][2]在給充電寶充電時，充電寶消耗電能，轉化為化學能儲存起來，充電寶相當于簡單電路中的用電器。
17. 如圖所示電路連接沒有錯誤，兩燈都能發光，每個電表均有正常的示數，則該電路一定是______聯電路，甲是______表。
【答案】 ①. 并 ②. 電流
【解析】
【詳解】[1][2]兩燈之間有一根導線，且都能發光，每個電表均有正常的示數，電路是并聯電路，L2需通過甲表連接到電源負極，故甲表為電流表，乙表為電壓表。
三、探究實踐題（共5題，共21分）
18. 請根據圖所示的實物連接圖，在虛線框內畫出對應的電路圖。
【答案】
【解析】
【詳解】由實物圖知，兩燈并聯，開關S1在干路上，S2在L1的支路上，電路圖如圖所示：
19. 小明和小輝學習了燃料的熱值后，他們一起設計了一個實驗來探究煤油和菜籽油的熱值的大小關系。他們組裝了如圖甲和乙所示的裝置進行實驗，記錄結果見下表：
（1）為了保證實驗結論的可靠性，小明和小輝選擇了兩套完全相同的裝置，并且控制油的質量以及水的質量_____。但對于兩杯水的初溫他們的看法卻不同，請將下列他們的想法補充完整。
①小輝認為實驗中是直接用_____來表示煤油和菜籽油放出熱量的多少，所以，實驗中兩杯水的初溫可以不同。
②小明認為探究過程中他們采用了_____法，所以只有燃料的_____不同，其他因素都必須控制相同。如果兩杯水的初溫不同，那么水的蒸發快慢以及水與周圍環境的溫差都不相同，于是兩杯水的_____就不相同，就有可能會出現燃料燃燒放出的熱量多，而水吸收的熱量少、水溫變化慢的情況。因此，實驗時必須控制水的初溫相同。
③你認為_____（選填“小明”或“小輝”）的想法更合理。
（2）根據他們的實驗記錄，你認為煤油和菜籽油兩種燃料中，熱值較大的是_____。
【答案】 ①. 相等 ②. 水溫升高的多少 ③. 控制變量 ④. 種類 ⑤. 散熱 ⑥. 小明 ⑦. 煤油
【解析】
【詳解】（1）[1]根據Q放＝mq，燃料燃燒放出熱量的多少與物體的質量和熱值有關，所以要探究熱值的大小，需使菜籽油和煤油的質量相等。水吸收熱量后溫度的變化，與吸熱的多少及質量有關，所以還要控制兩杯水的質量相等。
①[2]質量相同的水，溫度變化越大，說明吸收熱量越多，所以實驗中通過水溫升高的多少來表示煤油和菜籽油放出熱量的多少。
②[3][4][5]要探究不同燃料熱值的大小，應使其它條件相同，只有燃料的種類不同，即用到控制變量法；根據熱傳遞的條件，水溫與周圍環境溫度相差越大，越容易發生熱傳遞，若水的初溫不同，便可造成水的散熱情況不同，所以實驗中應控制水的初溫相同。
③[6]由上分析知，小明的分析更加合理。
（2）[7]根據表格中數據，相同質量的兩種燃料燃燒完后，使用煤油加熱的水溫升高較大，說明煤油放出的熱量較多，即煤油的熱值較大。
20. 小剛和小麗用如圖所示的電路探究串聯電路的電壓關系。
(1)小剛用電壓表測量L1兩端的電壓時，直接選用0~3V的量程，小麗說這樣不行，規范的操作方法應該是______。
(2)他們在測量L1兩端的電壓時，兩燈突然熄滅，電壓表示數變?yōu)?，小剛用電壓表檢測L2兩端的電壓，示數為電源電壓，由此判斷出L2處的故障是______；
(3)排除故障，測出了L1兩端電壓，在測L2兩端的電壓時，小明為了節省時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上。這種做法不可行的原因是______。
(4)方法改正后，測出AB、BC、AC間的電壓記錄在下面表格中，小明分析實驗數據得出結論：串聯電路總電壓等于各用電器兩端電壓之和。此實驗在設計方案上存在的不足之處是_______。改進方法______。
【答案】 ①. 用0-15V量程試觸；若示數小于3V改用0-3V量程 ②. L2開路 ③. 電壓表正負接線柱接反 ④. 只做一次實驗，結論具有偶然性，不足以得出普遍性的結論 ⑤. 更換不同規格的燈泡再完成兩組實驗
【解析】
【詳解】(1)[1]直接選用0~3V的量程，如果被測電壓大于3V，會損壞電壓表，就先用0-15V量程試觸；若示數小于3V改用0-3V量程。
(2)[2]用電壓表檢測L2兩端的電壓，示數為電源電壓，由此判斷出L2處的故障是L2開路，電壓表被串聯到電路中，測量電源電壓。
(3)[3]電壓表所接的B接點不動，只斷開A接點，并改接到C接點上，這種做法會使電壓表正負接線柱接反，所以不可行。
(4)[4][5]實驗中只有一組數據，只做一次實驗，結論具有偶然性，不足以得出普遍性的結論；應更換不同規格的燈泡再完成兩組實驗，得出普遍性的結論。21. (1)如圖所示是課本上的演示實驗：甲圖說明 ______ 可以改變物體的內能，乙圖中水蒸氣將塞子沖出去的過程中，能量轉化是 ______ 。
小樂同學練習使用電流表測電流，他在連接電路前，觀察電流表出現如圖丙所示的現象，這時他應該 ______ ；他連好電路在測量電流時觀察到電流表又出現如圖丙所示的現象，則他出現的錯誤是 ______ 。
(2)如圖丁所示，有兩個驗電器A和B，其中A帶負電，金屬箔張開一定角度；B不帶電?，F(xiàn)用帶絕緣手柄的金屬棒將AB連接起來，在連接的瞬間A驗電器的金屬箔張角 ______ （選填“變大”、“變小”或“不變”）；B驗電器 ______ （選填“帶正電”、“帶負電”或“不帶電”）；金屬棒中的電流方向是 ______ （選填“從A到B”或“從B到A”）。
【答案】 ①. 做功 ②. 內能轉化為機械能 ③. 電流表調零 ④. 電流表正負接線柱接反了 ⑤. 變小 ⑥. 帶負電 ⑦. 從B到A
【解析】
【詳解】(1)[1]甲圖中，迅速向下壓活塞，硝化棉燃燒，該過程中機械能轉化為內能，說明做功可以改變物體的內能。
[2]乙圖中，塞子沖出去是因?yàn)樗魵鈱θ幼龉Π褍?nèi)能轉化為機械能。
[3]他在連接電路前，電流表指針指在零刻度線的左側，說明沒有調零，所以應該調零。
[4]他連好電路在測量電流時，電流表指針指在零刻度線的左側，說明電流表的正負接線柱接反了。
(2)[5]金屬棒是導體，當把AB連接起來時，電荷會發生轉移使A驗電器的電荷減少，所以A驗電器金屬箔的張角變小。
[6]用帶絕緣手柄的金屬棒將AB連接起來時，A驗電器的負電荷會轉移動B驗電器上，使B驗電器也帶負電。
[7]電流方向和負電荷定向移動方向相反，因?yàn)樨?fù)電荷從A驗電器轉移到B驗電器，所以電流從B到A。
四、綜合應用題（共2題，共15分）
22. 如圖所示的電路中，定值電阻R1為10Ω，R2為滑動變阻器，電源電壓保持不變．閉合開關S后，滑片P從b端移動到a端的過程，電壓表示數U與電流表示數I的關系圖象如圖所示。求：
（1）電源電壓；
（2）滑動變阻器的最大阻值。
【答案】（1）6V；（2）20Ω
【解析】
【詳解】解：(1)當變阻器滑片 P 移動到 a 端時，僅電阻R1接入電路，電流為I1= 0.6 A，電源電壓為
U=I1 R1 =0.6A×10Ω =6V
(2)當變阻器滑片 P 移動到 b 端時，變阻器接入電路中的電阻 R2 最大，R1與R2串聯，通過電路中的電流I=0.2A，滑動變阻器兩端的電壓UR=4V，滑動變阻器的最大阻值
R= ==20Ω
23. 我國自主研制的紅旗HQ3無人駕駛汽車在某段平直公路上進行測試，汽車以10m/s的速度勻速行駛了5min，消耗燃油0.3kg，汽車發動機的牽引力是1000N。已知燃油的熱值為4.5×107J/kg。試求：
（1）消耗的燃油完全燃燒產生的熱量是多少？
（2）汽車牽引力所做的功是多少？
（3）發動機的效率是多少（結果保留兩位小數）？
【答案】（1）1.35×107J；（2）3×106J；（3）22.22%
【解析】
【分析】
【詳解】解：（1）汽油完全燃燒放出的熱量
Q放=mq=0.3kg×4.5×107J/kg=1.35×107J
（2）汽車行駛的路程
s=vt=10m/s×5×60s=3000m
汽車發動機所做的有用功
W=Fs=1000N×3000m=3×106J
（3）發動機的效率是
答：（1）消耗的燃油完全燃燒產生的熱量是1.35×107J；
（2）汽車牽引力所做的功是3×106J；
燃料
加熱前的水溫/℃
燃料燃盡后水溫/℃
煤油
25
44
菜籽油
25
34
UAB/V
UBC/V
UAC/V
1.4
3.1
4.5
