廣東省江門市蓬江區陳白沙中學2024-2025學年九年級上學期期中物理卷(無答案)

這是一份廣東省江門市蓬江區陳白沙中學2024-2025學年九年級上學期期中物理卷(無答案)，共7頁。試卷主要包含了選擇題，填空題，作圖題，實驗題，計算題，綜合題等內容，歡迎下載使用。

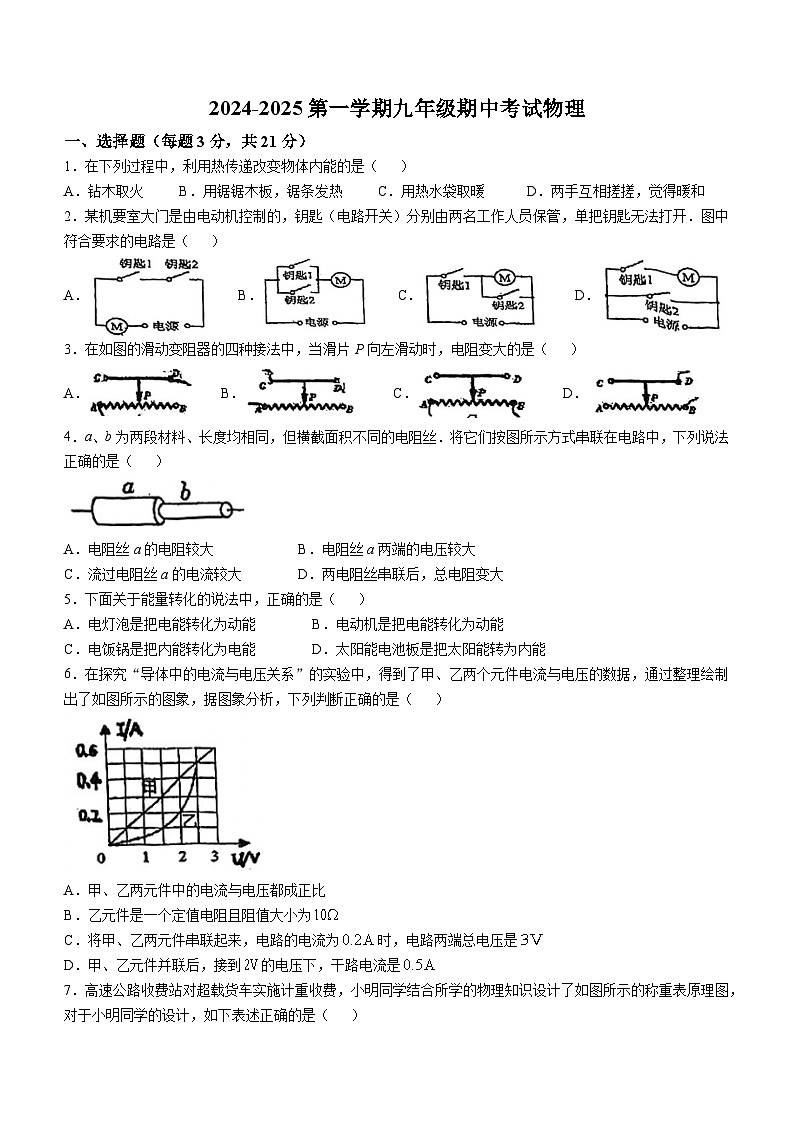

1．在下列過程中，利用熱傳遞改變物體內能的是（ ）
A．鉆木取火 B．用鋸鋸木板，鋸條發熱 C．用熱水袋取暖 D．兩手互相搓搓，覺得暖和
2．某機要室大門是由電動機控制的，鑰匙（電路開關）分別由兩名工作人員保管，單把鑰匙無法打開．圖中符合要求的電路是（ ）
A． B． C． D．
3．在如圖的滑動變阻器的四種接法中，當滑片P向左滑動時，電阻變大的是（ ）
A． B． C． D．
4．a(chǎn)、b為兩段材料、長度均相同，但橫截面積不同的電阻絲．將它們按圖所示方式串聯在電路中，下列說法正確的是（ ）
A．電阻絲a的電阻較大 B．電阻絲a兩端的電壓較大
C．流過電阻絲a的電流較大 D．兩電阻絲串聯后，總電阻變大
5．下面關于能量轉化的說法中，正確的是（ ）
A．電燈泡是把電能轉化為動能 B．電動機是把電能轉化為動能
C．電飯鍋是把內能轉化為電能 D．太陽能電池板是把太陽能轉為內能
6．在探究“導體中的電流與電壓關系”的實驗中，得到了甲、乙兩個元件電流與電壓的數據，通過整理繪制出了如圖所示的圖象，據圖象分析，下列判斷正確的是（ ）
A．甲、乙兩元件中的電流與電壓都成正比
B．乙元件是一個定值電阻且阻值大小為
C．將甲、乙兩元件串聯起來，電路的電流為時，電路兩端總電壓是
D．甲、乙元件并聯后，接到的電壓下，干路電流是

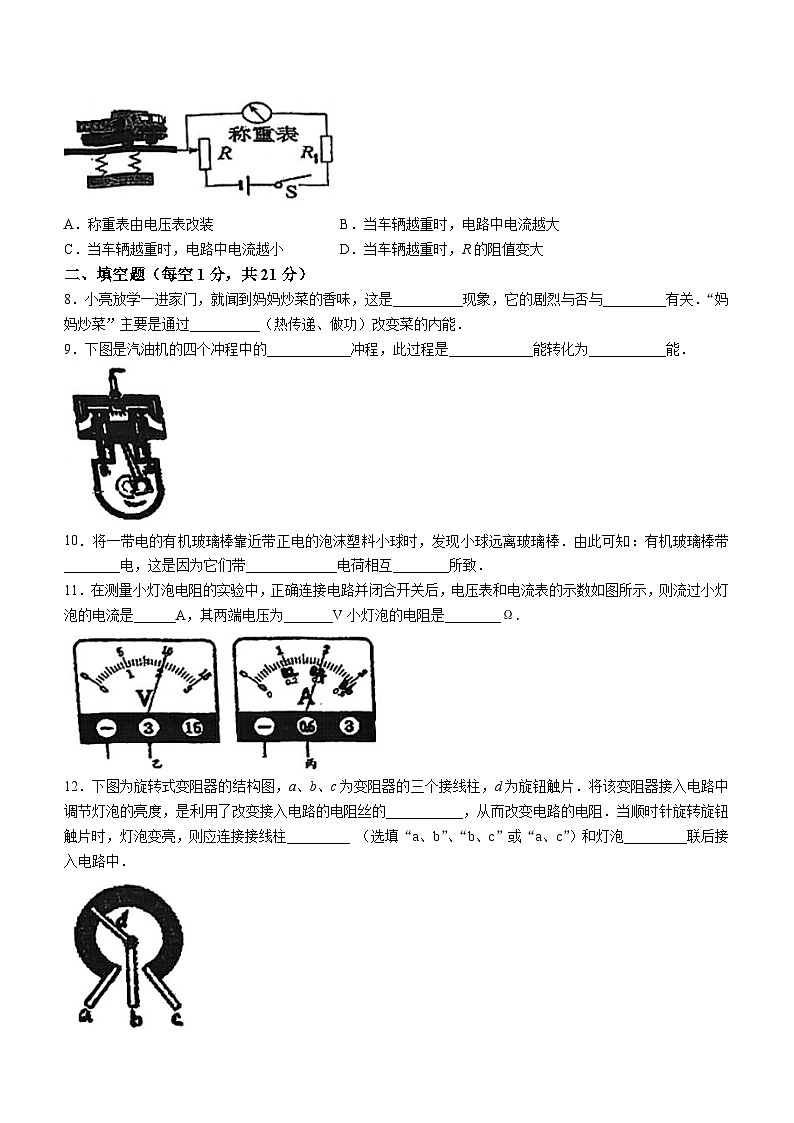

7．高速公路收費站對超載貨車實施計重收費，小明同學結合所學的物理知識設計了如圖所示的稱重表原理圖，對于小明同學的設計，如下表述正確的是（ ）
A．稱重表由電壓表改裝 B．當車輛越重時，電路中電流越大
C．當車輛越重時，電路中電流越小 D．當車輛越重時，R的阻值變大
二、填空題（每空1分，共21分）
8．小亮放學一進家門，就聞到媽媽炒菜的香味，這是__________現象，它的劇烈與否與_________有關．“媽媽炒菜”主要是通過__________（熱傳遞、做功）改變菜的內能．
9．下圖是汽油機的四個沖程中的____________沖程，此過程是____________能轉化為___________能．
10．將一帶電的有機玻璃棒靠近帶正電的泡沫塑料小球時，發現小球遠離玻璃棒．由此可知：有機玻璃棒帶________電，這是因為它們帶_____________電荷相互________所致．
11．在測量小燈泡電阻的實驗中，正確連接電路并閉合開關后，電壓表和電流表的示數如圖所示，則流過小燈泡的電流是______A，其兩端電壓為_______V小燈泡的電阻是________Ω．
12．下圖為旋轉式變阻器的結構圖，a、b、c為變阻器的三個接線柱，d為旋鈕觸片．將該變阻器接入電路中調節燈泡的亮度，是利用了改變接入電路的電阻絲的___________，從而改變電路的電阻．當順時針旋轉旋鈕觸片時，燈泡變亮，則應連接接線柱_________ （選填“a、b”、“b、c”或“a、c”）和燈泡_________聯后接入電路中．

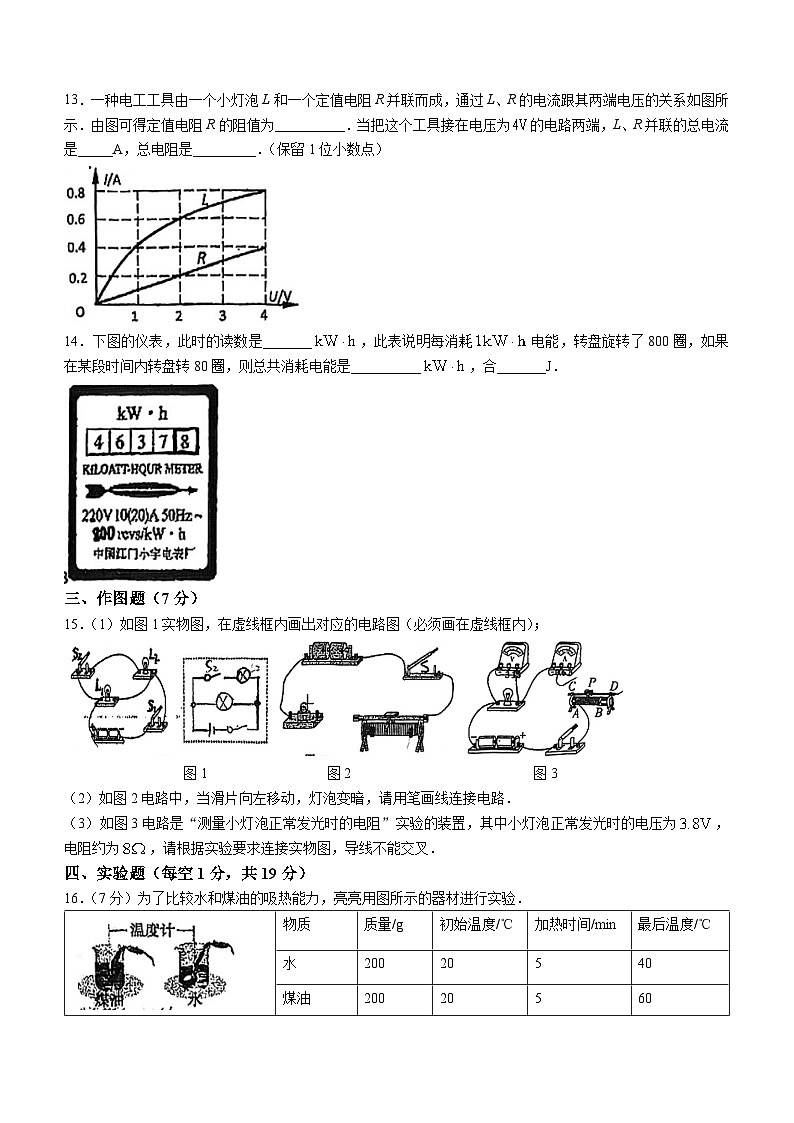

13．一種電工工具由一個小燈泡L和一個定值電阻R并聯而成，通過L、R的電流跟其兩端電壓的關系如圖所示．由圖可得定值電阻R的阻值為__________．當把這個工具接在電壓為的電路兩端，L、R并聯的總電流是_____A，總電阻是_________．（保留1位小數點）
14．下圖的儀表，此時的讀數是_______，此表說明每消耗電能，轉盤旋轉了800圈，如果在某段時間內轉盤轉80圈，則總共消耗電能是__________，合_______J．
三、作圖題（7分）
15．（1）如圖1實物圖，在虛線框內畫出對應的電路圖（必須畫在虛線框內）；
圖1 圖2 圖3
（2）如圖2電路中，當滑片向左移動，燈泡變暗，請用筆畫線連接電路．
（3）如圖3電路是“測量小燈泡正常發光時的電阻”實驗的裝置，其中小燈泡正常發光時的電壓為，電阻約為，請根據實驗要求連接實物圖，導線不能交叉．
四、實驗題（每空1分，共19分）
16．（7分）為了比較水和煤油的吸熱能力，亮亮用圖所示的器材進行實驗．
（1）除了圖中的器材外，該實驗還需要的測量工具是____________和_____________．
（2）兩燒杯內的電加熱器規格相同，因此實驗中可以用加熱時間的長短來表示水和煤油____________，這里應用的物理研究方法是_______________．
（3）實驗中，給質量相同的水和煤油加熱相同的時間，通過比較水和煤油____________來比較它們的吸熱能力．
（4）根據上表中亮亮測量的實驗數據可得，_____________ （選填“水”或“煤油”）的吸熱能力更強．
（5）某同學認為：“加熱相同的時間，煤油升高的溫度較多，這說明煤油吸收的熱量多一些”．這位同學的判斷是____________（選填“正確”或“錯誤”）的，
17．（6分）如圖甲乙所示，小東利用實驗探究“電流跟電阻的關系”．已知電源電壓為且保持不變，實驗用到的定值電阻阻值分別為．
（1）若閉合開關后，發現電流表和電壓表均有較小的示數，且移動滑片P時示數均不變，則電路中存在的問題是__________．
（2）正確連接電路后，小東先用的電阻完成實驗，再改用的電阻替換的電阻，閉合開關直接讀出并記錄電流表的示數．上述實驗過程是_______ （選填“正確”或“錯誤”）的，理由是________________．
（3）小東在實驗中多次改變R的阻值，得到如圖4丙所示的圖像，由圖像可以得，實驗中控制電壓為_____V不變，從而得出結論：電壓一定時，電流與電阻成__________________比．
（4）為了順利完成本實驗，分別能將定值電阻阻值分別為接入電路探究電流與電阻的關系，則滑動變阻器的規格應該選擇__________．（選填字母）
A．“” B．“”
18．（6分）小洋要測量某小燈泡的電阻，已知該小燈泡正常發光時的電壓為．
（1）連接好電路，小洋閉合開關試觸時發現電流表示數如圖乙所示，其原因是________________．
（2）小洋解決以上問題后，當滑動變阻器的滑片Р移到某一位置時，電壓表示數如圖丙所示，要測量小燈泡正常發光時的電阻，應將滑動變阻器的滑片向__________（選填“A”或“B”）端移動，直到電壓表示數為_________V．
（3）小洋移動滑動變阻器的滑片P，記錄多組數據，并作出了如圖丁所示的圖像．由圖像可知，小燈泡正常發光時的電阻為_____Ω．
（4）由圖丁可知，在不添加器材的情況下，該實驗電路________（選填“能”或“不能”）探究“電流與電壓的關系”．
（5）下列實驗中多次實驗的目的與本實驗的不相同的是_________．（選填字母）
A．探究串聯電路中電壓的規律 B．測量物理書本的長度
五、計算題（13分）
19．（6分）用燃氣灶燒水，此過程燃燒的煤氣，使的水從30℃升高到80℃．已知水的比熱容為，煤氣的熱值為．求：
（1）煤氣完全燃燒放出的熱量．
（2）水吸收的熱量．
（3）燃氣灶燒水的效率（保留一位小數）．
20．（7分）如題圖所示，電源的電壓恒定，為定值電阻，的阻值為．只閉合開關時，電流表的示數為，再閉合開關時，電流表的示數為．求：
（1）電源的電壓；
（2）電阻的阻值；
（3）開關均閉合后，通電的時間，電路消耗的總電能．
六、綜合題（每空1分，共19分）
21．（7分）圖甲乙是小明在“探究串聯電路中電壓的規律”實驗中的實驗電路圖，實驗中他將兩節新干電池串聯起來作為電源．
（1）小明應選擇規格_______（選填“相同”或“不同”）的燈泡進行實驗，原因是使實驗結論具有_______．
（2）閉合開關后，小明發現燈泡均不發光，電壓表的示數接近，則電路中的故障可能是燈泡發生了________ （選填“短路”或“斷路”）．
（3）排除故障后，再次閉合開關小明順利測出燈泡兩端的電壓．接著，為了測量燈泡兩端的電壓，小明直接將圖甲中電壓表與C點相連的導線改接到A點，他的做法是__________（選填“正確”或“錯誤”）的，理由是________________．
（4）小明進行多次實驗，并將實驗數據記錄在上表中，實驗數據記錄表格存在的不足之處是_________．
（5）小華設計了如圖丁所示的電路來測量未知電阻的阻值，為阻值已知的定值電阻，為單刀雙挪開關，電源電壓未知且不變．請將實驗步驟補充完整：
①．閉合開關，將開關撥向觸點a，讀出電壓表的示數；
②．保持開關閉合，將開關撥向觸點b，讀出電壓表的示數；
③．電阻___________（用和表示）．
22．（6分）為創建全國“環保節能模范城市”，新建的小區將普遍安裝太陽能路燈．如圖甲所示是某型號太陽能路燈，圖乙是它的結構示意圖，
（1）太陽能路燈專用控制器實質上是一個由光、聲音和時間控制的單刀多擲開關如圖乙中的S．晚上要讓電燈發光，控制器將控制開關S與_______觸點接觸；若要進行充電，開關S與__________觸點接觸，鉛酸蓄電池在充電過度或放電過度的情況下均會縮短使用壽命，為了避免鉛酸蓄電池過充或過放，控制開關S與b觸點接觸即可．
（2）鉛酸蓄電池在充電過程中將_______轉化為_____能，LED路燈一種發光二極管．它具有_________性．
（3）如果太陽光照射到地面時的輻射功率為 （每一秒鐘輻射在每1平方米上的光能為），太陽能電池光電轉換率為8%，為了每秒鐘獲得的電能，則太陽能電池板的面積為________．
23．（6分）如圖甲是濕度檢測儀的簡化電路原理圖．已知電源電壓恒為，是定值電阻，電壓表的量程為，濕敏電阻R的阻值隨濕度RH變化的關系圖像如圖乙所示，當空氣濕度為10%時，電流表示數為．
（1）濕敏電阻R是由_____（導體/半導體/超導體）材料制作而成，當空氣濕度為10%時，濕敏電阻R為_____，定值電阻的阻值為____Ω．
（2）在保證電路安全的前提下，該裝置能檢測的最大濕度為90%，此時的阻值為________Ω．
（3）若增大的阻值，該裝置的檢測范圍將______（選填“變大”“變小”或“不變”）．
（4）當電壓表示數為時，空氣濕度為__________．
物質
質量/g
初始溫度/℃
加熱時間/min
最后溫度/℃
水
200
20
5
40
煤油
200
20
5
60
實驗次數
1
0.8
2
2.8
2
1
1.8
2.8
3
1.3
1.5
2.7
