遼寧省錦州市古塔區錦州市第十二中學2024-2025學年九年級上學期11月期中物理試題

這是一份遼寧省錦州市古塔區錦州市第十二中學2024-2025學年九年級上學期11月期中物理試題，文件包含錦州市第十二中學2024-2025年11月期中考試物理試題docx、答案pdf等2份試卷配套教學資源，其中試卷共7頁， 歡迎下載使用。

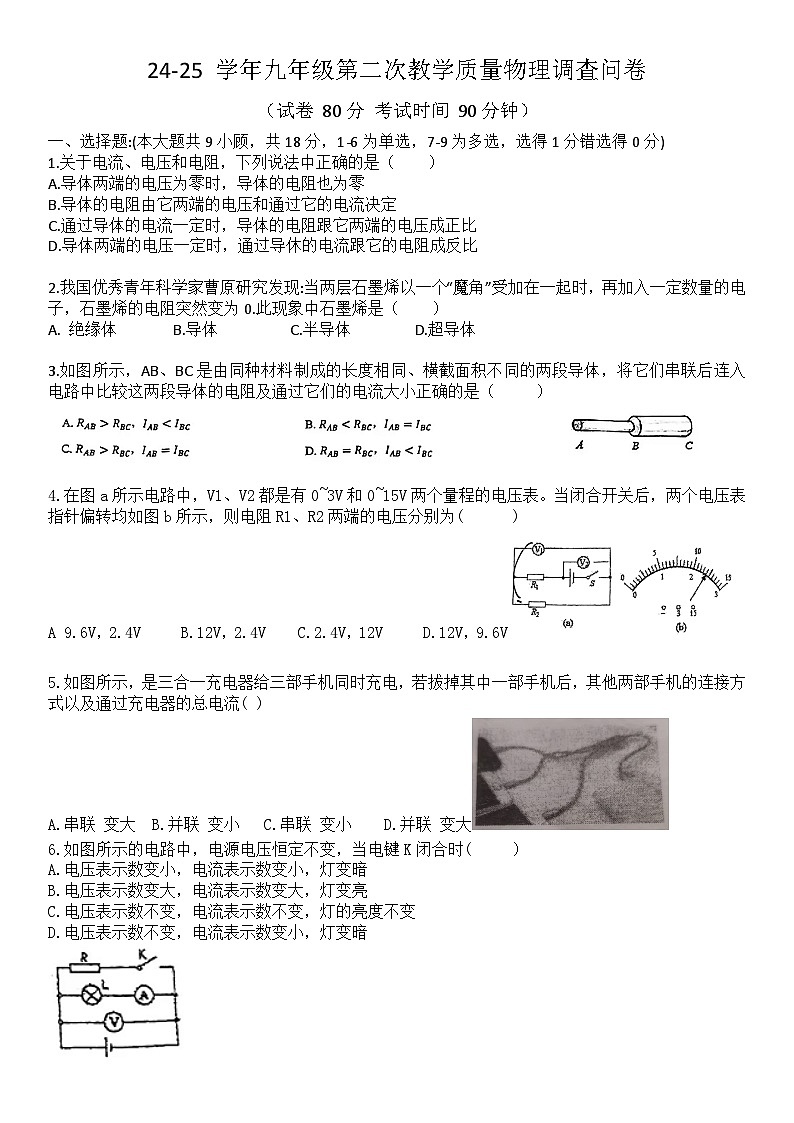

一、選擇題:(本大題共9小顧，共18分，1-6為單選，7-9為多選，選得1分錯選得0分)
1.關于電流、電壓和電阻，下列說法中正確的是（ ）
A.導體兩端的電壓為零時，導體的電阻也為零
B.導體的電阻由它兩端的電壓和通過它的電流決定
C.通過導體的電流一定時，導體的電阻跟它兩端的電壓成正比
D.導體兩端的電壓一定時，通過導休的電流跟它的電阻成反比
2.我國優秀青年科學家曹原研究發現:當兩層石墨烯以一個“魔角”受加在一起時，再加入一定數量的電
子，石墨烯的電阻突然變?yōu)?.此現象中石墨烯是（ ）
絕緣體 B.導體 C.半導體 D.超導體
3.如圖所示，AB、BC是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中比較這兩段導體的電阻及通過它們的電流大小正確的是（ ）

4.在圖a所示電路中，V1、V2都是有0~3V和0~15V兩個量程的電壓表。當閉合開關后，兩個電壓表指針偏轉均如圖b所示，則電阻R1、R2兩端的電壓分別為( )
A 9.6V，2.4V B.12V，2.4V ，12V D.12V，9.6V
5.如圖所示，是三合一充電器給三部手機同時充電，若拔掉其中一部手機后，其他兩部手機的連接方式以及通過充電器的總電流( )
A.串聯 變大 B.并聯 變小 C.串聯 變小 D.并聯 變大
6.如圖所示的電路中，電源電壓恒定不變，當電鍵K閉合時( ）
A.電壓表示數變小，電流表示數變小，燈變暗
B.電壓表示數變大，電流表示數變大，燈變亮
C.電壓表示數不變，電流表示數不變，燈的亮度不變
D.電壓表示數不變，電流表示數變小，燈變暗

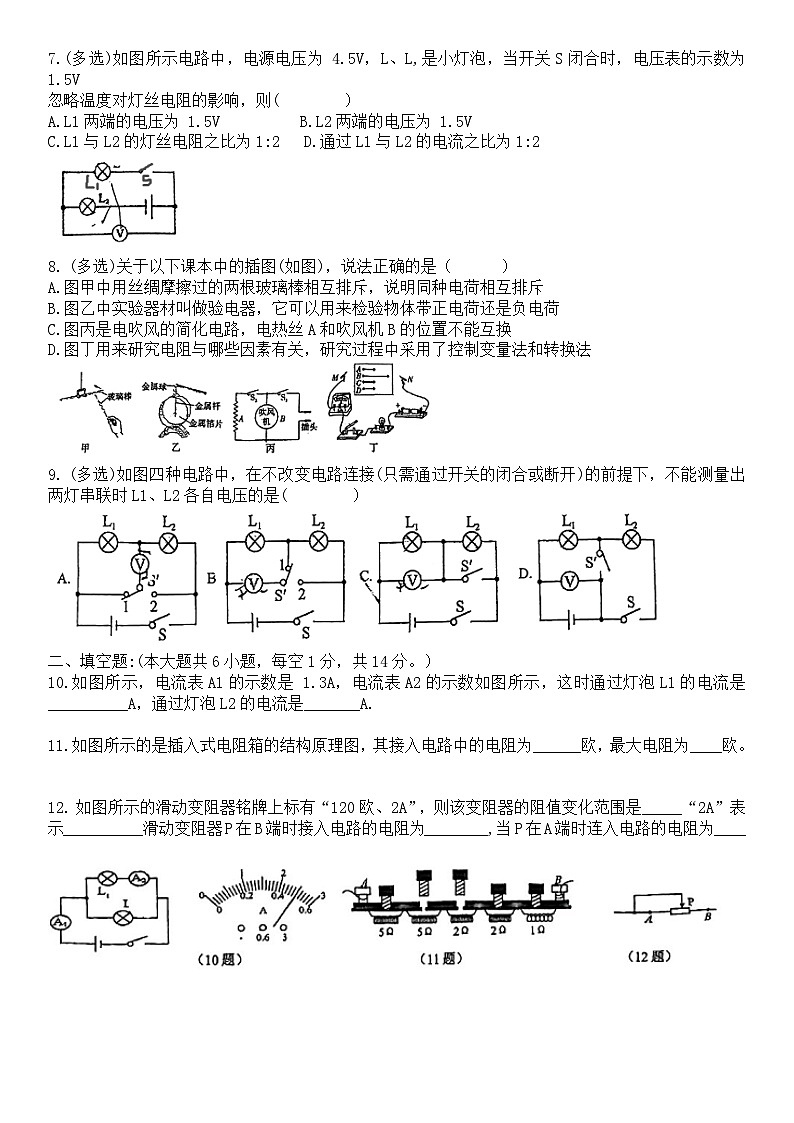

7.(多選)如圖所示電路中，電源電壓為 4.5V，L、L,是小燈泡，當開關S閉合時，電壓表的示數為 1.5V
忽略溫度對燈絲電阻的影響，則( ）
A.L1兩端的電壓為 1.5V B.L2兩端的電壓為 1.5V
C.L1與L2的燈絲電阻之比為1:2 D.通過L1與L2的電流之比為1:2
(多選)關于以下課本中的插圖(如圖)，說法正確的是（ ）
A.圖甲中用絲綢摩擦過的兩根玻璃棒相互排斥，說明同種電荷相互排斥
B.圖乙中實驗器材叫做驗電器，它可以用來檢驗物體帶正電荷還是負電荷
C.圖丙是電吹風的簡化電路，電熱絲A和吹風機B的位置不能互換
D.圖丁用來研究電阻與哪些因素有關，研究過程中采用了控制變量法和轉換法
(多選)如圖四種電路中，在不改變電路連接(只需通過開關的閉合或斷開)的前提下，不能測量出兩燈串聯時L1、L2各自電壓的是( ）
二、填空題:(本大題共6小題，每空1分，共14分。）
10.如圖所示，電流表A1的示數是 1.3A，電流表A2的示數如圖所示，這時通過燈泡L1的電流是__________A，通過燈泡L2的電流是_______A.
11.如圖所示的是插入式電阻箱的結構原理圖，其接入電路中的電阻為______歐，最大電阻為____歐。
如圖所示的滑動變阻器銘牌上標有“120歐、2A”，則該變阻器的阻值變化范圍是_____“2A”表示__________滑動變阻器P在B端時接入電路的電阻為________,當P在A端時連入電路的電阻為____

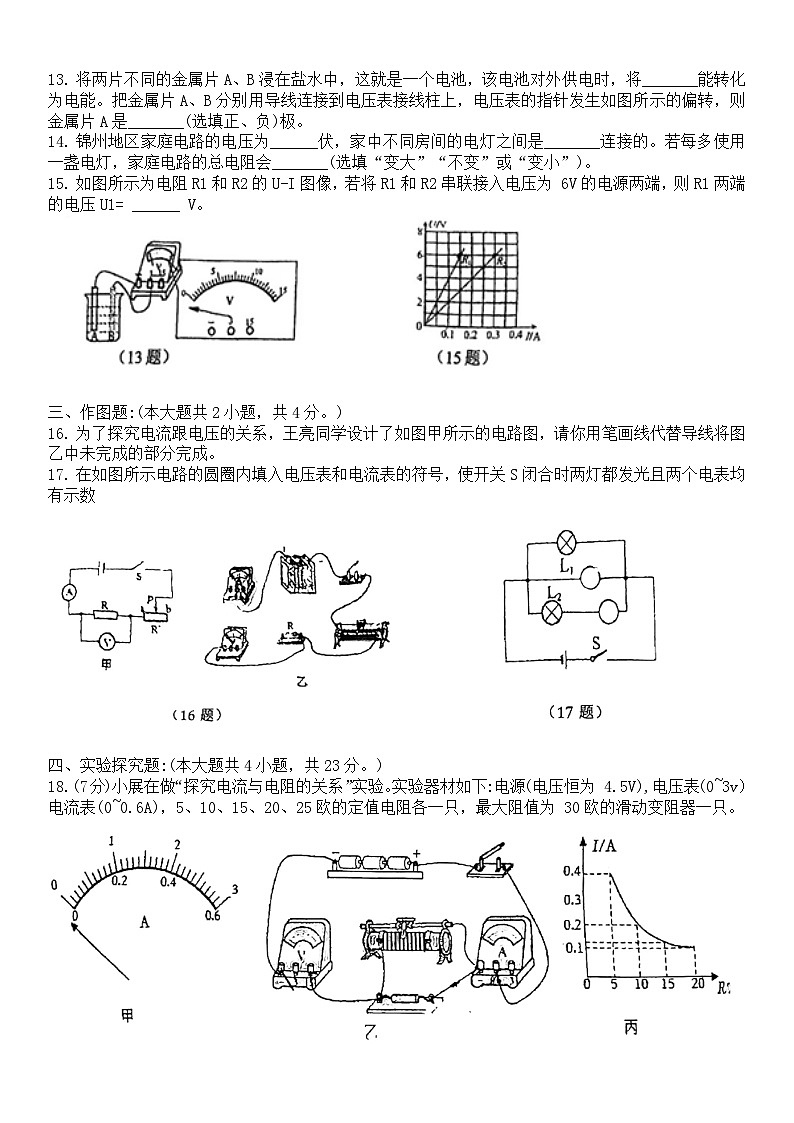

將兩片不同的金屬片A、B浸在鹽水中，這就是一個電池，該電池對外供電時，將_______能轉化為電能。把金屬片A、B分別用導線連接到電壓表接線柱上，電壓表的指針發生如圖所示的偏轉，則金屬片A是_______(選填正、負)極。
錦州地區家庭電路的電壓為______伏，家中不同房間的電燈之間是_______連接的。若每多使用一盞電燈，家庭電路的總電阻會_______(選填“變大”“不變”或“變小”)。
如圖所示為電阻R1和R2的U-I圖像，若將R1和R2串聯接入電壓為 6V的電源兩端，則R1兩端的電壓U1= ______ V。
三、作圖題:(本大題共2小題，共4分。)
為了探究電流跟電壓的關系，王亮同學設計了如圖甲所示的電路圖，請你用筆畫線代替導線將圖乙中未完成的部分完成。
在如圖所示電路的圓圈內填入電壓表和電流表的符號，使開關S閉合時兩燈都發光且兩個電表均有示數
四、實驗探究題:(本大題共4小題，共23分。)
18.(7分)小展在做“探究電流與電阻的關系”實驗。實驗器材如下:電源(電壓恒為 4.5V),電壓表(0~3v）電流表(0~0.6A)，5、10、15、20、25歐的定值電阻各一只，最大阻值為 30歐的滑動變阻器一只。
(1)閉合開關前，小展發現電流農的指針如圖甲偏轉，其原因可能是_____________
(2)小展連接的電路如圖乙所示，閉合開關后，發現電流表無示數，電壓表的示數為_________V。
(3)小紅發現小展的電路連接有問題，她只改動了一根導線，即可使連線正確。請在接錯的導線上打“x”并用筆畫線代替導線畫出正確的接法。
(4)根據測盤數據描繪出圖丙所示的圖像，可以得出結論___________
(5)小展為了得出普遍規律，又用 25歐的電阻進行了第5次實驗，發現無論怎樣調節滑動變阻器的滑片，都不能使電壓表的示數為_________V:分析其原因可能是滑動變阻器的規格不符合要求。為完成整個實驗，應該選取哪種規格的滑動變阻器_________
A.300歐 0.6A
B.20歐 1.5A
C.50歐 1.0A
在交流評估環節，小紅認為小展即便做了第5次實驗，總結得出的“電流與電阻的關系”依然不具有普遍性，小紅建議小展應__________，使用上述幾個電阻重復實驗，這樣才能實現真正意義上的多次實驗，進而得出普遍規律。
19.(7分)小明和小華同學在“探究串聯電路電壓的規律”實驗中，都設計了如圖甲所示的電路
(1)連接電路前,小明發現電壓表指針如圖乙所示,接下來他要對電壓表進行的操作是_____________
(2)小明根據圖甲連接好電路，閉合開關后，發現電壓表示數為零，若只有L1或L2中的一處發生故障，則故障可能是____________(寫出一種即可)。
(3)排除故障后，小明完成了實驗，并把數據記錄在上表中。分析實驗數據得出兩個實驗結論:
①串聯電路兩端的電壓_________各部分電路兩端電壓之和;
②串聯電路中，各部分電路兩端電壓相等。
(4)實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是___________
，另外，小明的實驗在設計方案上還存在另一個不足之處是_______________________.
小明和小華還進行了深入交流，為了節省時間，利用原來的電路圖，在測L兩端的電壓時，電壓表所接的B接點不動，只斷開A接點，并把接線改接到C接點上，這個方法___________(選填“能”或“不能”）測出L,兩端的電壓，理由是_________________.
20.(5分)用如圖所示的實驗裝置探究影響電阻大小的因素，其中A、B、C都是鎳鉻合金材料，D是錳銅合金:ABD長度相同，ACD粗細相同。
(1)該實驗中以________來間接表示接入電路電阻相對大小，其值越大說明電阻越_______。
(2)如果想探究導體長度對導體電阻的影響，應該選用________兩組電阻絲接入電路進行比較。比較AD兩組電阻絲得出結論:____________
(3)實驗過程中，當將B接入電路時，發現電流表指針滿偏到最右邊無刻度處，無法記錄電流數值。聰明的小強經過思考后，只取下一個實驗元件，重頭開始又重新做了一次實驗，解決了上述問題。請你猜想一下小強取下的是__________(選填“一個開關”、“一段導線”、“一節電池”、“一個電流表”或“一段電阻絲”)
21.(4分)在“探究電流與電壓的關系”實驗中，小潘設計并連接了如圖甲所示的電路。
(1)在閉合開關前，滑動變阻器的滑片應移到最_______端。(選填“左”或“右”)
(2)閉合開關，發現電流表有示數，電壓表無示數，已知導線、儀表均完好且接觸良好，則故障原因可能是定值電阻_。(選填“斷路”或“短路”)
(3)排除故障后，閉合開關，移動滑動變阻器的滑片，進行多次測盤，記錄實驗數據如上表。分析表中數據可知:在電阻一定的情況下，通過導體的電流與導體兩端的電壓成___________
(4)滑動變阻器在本實驗中的主要作用________________
五、計算題:(本大題共2小題，共15分。)
22.(8分)如圖小燈泡L、L2串聯后接在電壓為 9V電源中，閉合開關S，燈泡L,兩端的電壓5V，燈泡L2的電阻R2=10歐。求:
(1)燈泡L2兩端的電壓;
(2)電路中的電流;
(3)燈泡L1的電阻R1的阻值
23.(7分)如圖所示的電路，R=302，R,=202，開關S閉合后，電流表A的示數為 0.4 A。求:
(1)電源的電壓;
(2)通過R,的電流
(3)干路中的電流
六、綜合題:(本大題共1小題，每空1分,共6分。)
24.閱讀短文，回答問題。
神奇的二極管
二極管是一種重要的半導體電子元件，符號為“”，
具有特殊的導電性，當電流從“+”極流進二極管時，二極管導通，相當于一根導線;而電流從“_”極流入時，二極管斷路，實際上不會有電流通過。發光二極管只是二極管中的一種，與白熾燈泡相比，發光二極管具有節能、環保、安全、壽命長、低功牦、低熱、高亮度、防水、微型、防霞、易調光、光束集中、維護簡便等優點，可以廣泛應用于各種指示、顯示、裝飾、背光源、普通照明等領域。
(1)常溫下半導體的導電性能比導體要__(選填“好”或“差”)，二極管具有_________性
(2)為了探究二極管的特殊導電性 連接了圖甲、圖乙兩個電路，閉合開關S，燈泡能夠發光的是圖___________(選填“甲”或“乙”);
(3)二極管的特殊導電性源自于構成材料P型半導體和N型半導體組成的晶片，受此啟發，科研人員利用P型半導體元件和N型半導體元件串聯，接上直流電源后，半導體材料的兩端會產生溫度差(珀爾帖效應)，制成了電腦的散熱器。如圖丙所示，二對PN型半導體對是________(選填“串聯”或“并聯”)連接的。在電流方向是N-P的地方吸熱，而在電流方向是P-N的地方放熱，則靠近電腦發熱體(CPU)的是圖中_________(選填“上方”或“下方”)的陶瓷片;
(4)理想型開關二極管輸出信號值Uk=1時，電路通路。輸出信號值Uk =0時，電路斷路。如圖丁所示將兩個理想型開關二極管接在某電路中，a、b兩點信號值隨時間的變化關系如圖戊、已所示，則“0.03~0.04s”內電路c處是________(選填“通路”或“斷路”)。
