+山東省泰安市泰山區2024-2025學年九年級上學期期中物理試卷(無答案)

這是一份+山東省泰安市泰山區2024-2025學年九年級上學期期中物理試卷(無答案)，共7頁。試卷主要包含了本試題共8頁，滿分100分，下列物理量最接近實際的是等內容，歡迎下載使用。

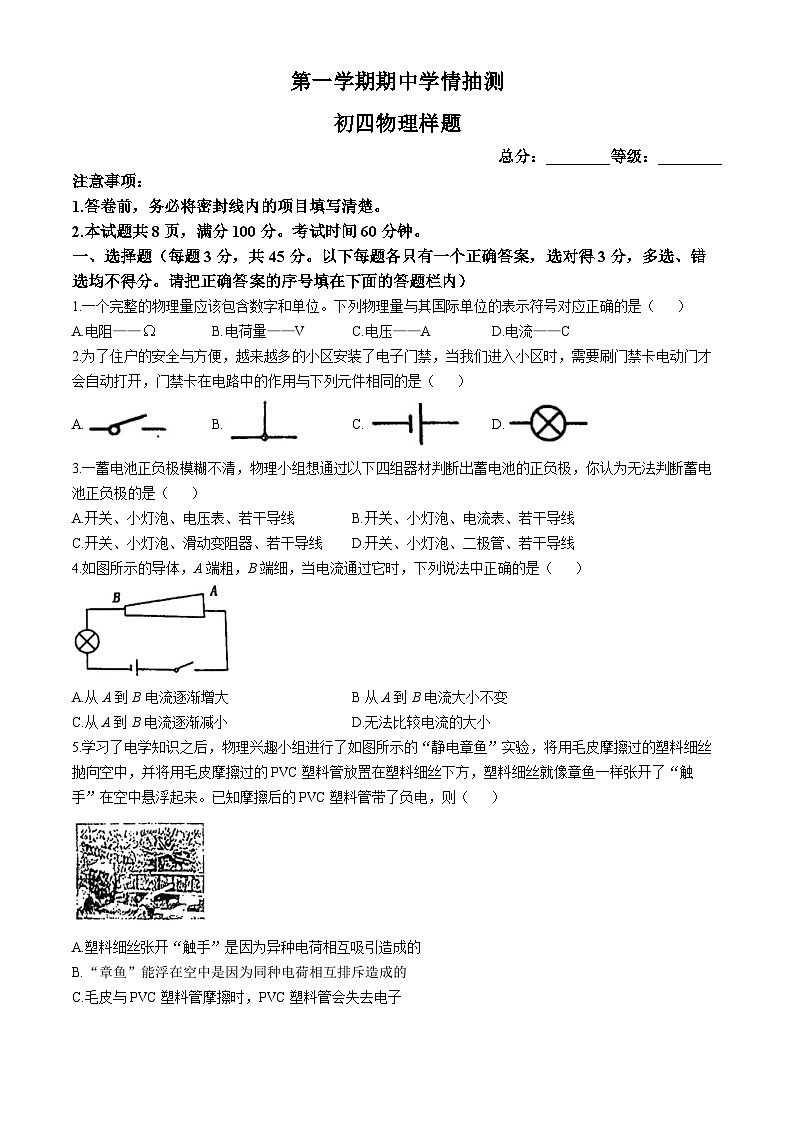

總分：________等級：________
注意事項：
1.答卷前，務必將密封線內的項目填寫清楚。
2.本試題共8頁，滿分100分?？荚嚂r(shí)間60分鐘。
一、選擇題（每題3分，共45分。以下每題各只有一個正確答案，選對得3分，多選、錯選均不得分。請把正確答案的序號填在下面的答題欄內）
1.一個完整的物理量應該包含數字和單位。下列物理量與其國際單位的表示符號對應正確的是（ ）
A.電阻——B.電荷量——VC.電壓——AD.電流——C
2.為了住戶的安全與方便，越來越多的小區安裝了電子門禁，當我們進入小區時，需要刷門禁卡電動門才會自動打開，門禁卡在電路中的作用與下列元件相同的是（ ）
A.B.C.D.
3.一蓄電池正負極模糊不清，物理小組想通過以下四組器材判斷出蓄電池的正負極，你認為無法判斷蓄電池正負極的是（ ）
A.開關、小燈泡、電壓表、若干導線B.開關、小燈泡、電流表、若干導線
C.開關、小燈泡、滑動變阻器、若干導線D.開關、小燈泡、二極管、若干導線
4.如圖所示的導體，A端粗，B端細，當電流通過它時，下列說法中正確的是（ ）
A.從A到B電流逐漸增大B從A到B電流大小不變
C.從A到B電流逐漸減小D.無法比較電流的大小
5.學習了電學知識之后，物理興趣小組進行了如圖所示的“靜電章魚”實驗，將用毛皮摩擦過的塑料細絲拋向空中，并將用毛皮摩擦過的PVC塑料管放置在塑料細絲下方，塑料細絲就像章魚一樣張開了“觸手”在空中懸浮起來。已知摩擦后的PVC塑料管帶了負電，則（ ）
A.塑料細絲張開“觸手”是因?yàn)楫惙N電荷相互吸引造成的
B.“章魚”能浮在空中是因?yàn)橥N電荷相互排斥造成的
C.毛皮與PVC塑料管摩擦?xí)r，PVC塑料管會失去電子
D.毛皮與塑料細絲摩擦?xí)r，毛皮束縛電子的本領更強

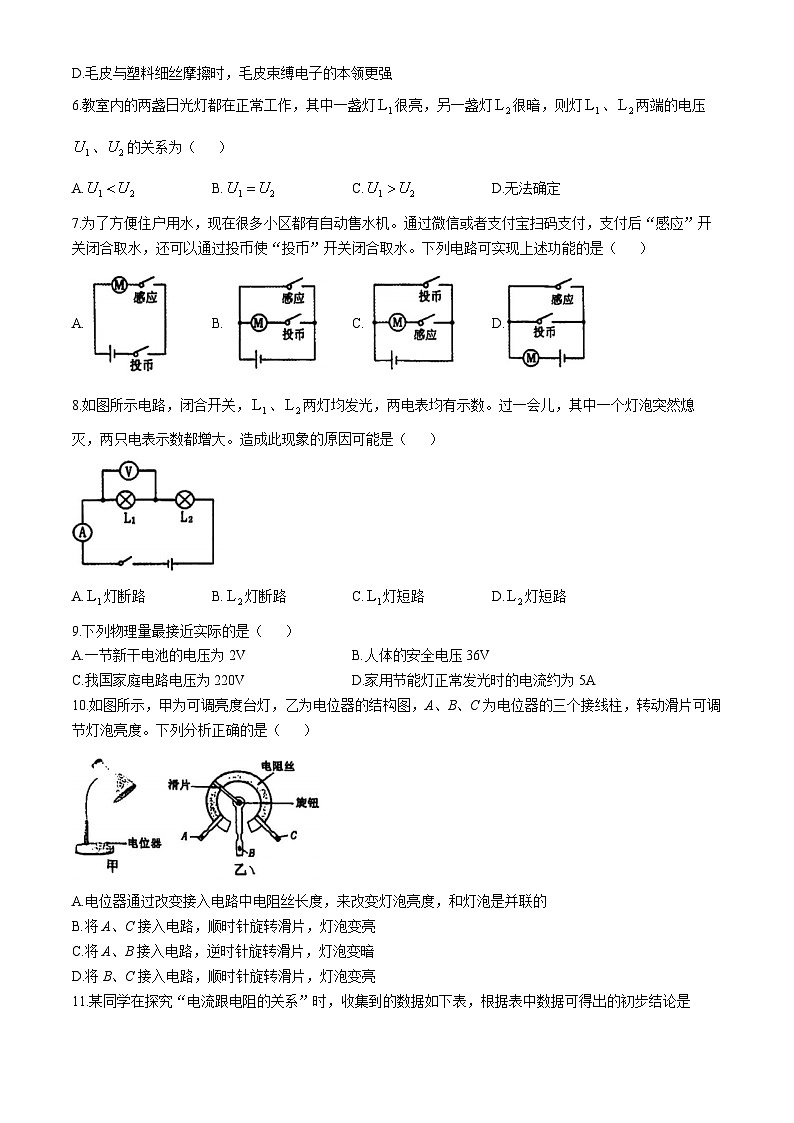

6.教室內的兩盞日光燈都在正常工作，其中一盞燈很亮，另一盞燈很暗，則燈、兩端的電壓、的關系為（ ）
A.B.C.D.無法確定
7.為了方便住戶用水，現在很多小區都有自動售水機。通過微信或者支付寶掃碼支付，支付后“感應”開關閉合取水，還可以通過投幣使“投幣”開關閉合取水。下列電路可實現上述功能的是（ ）
A.B. C. D.
8.如圖所示電路，閉合開關，、兩燈均發光，兩電表均有示數。過一會兒，其中一個燈泡突然熄滅，兩只電表示數都增大。造成此現象的原因可能是（ ）
A.燈斷路B.燈斷路C.燈短路D.燈短路
9.下列物理量最接近實際的是（ ）
A.一節新干電池的電壓為2VB.人體的安全電壓36V
C.我國家庭電路電壓為220VD.家用節能燈正常發光時的電流約為5A
10.如圖所示，甲為可調亮度臺燈，乙為電位器的結構圖，A、B、C為電位器的三個接線柱，轉動滑片可調節燈泡亮度。下列分析正確的是（ ）
A.電位器通過改變接入電路中電阻絲長度，來改變燈泡亮度，和燈泡是并聯的
B.將A、C接入電路，順時針旋轉滑片，燈泡變亮
C.將A、B接入電路，逆時針旋轉滑片，燈泡變暗
D.將B、C接入電路，順時針旋轉滑片，燈泡變亮

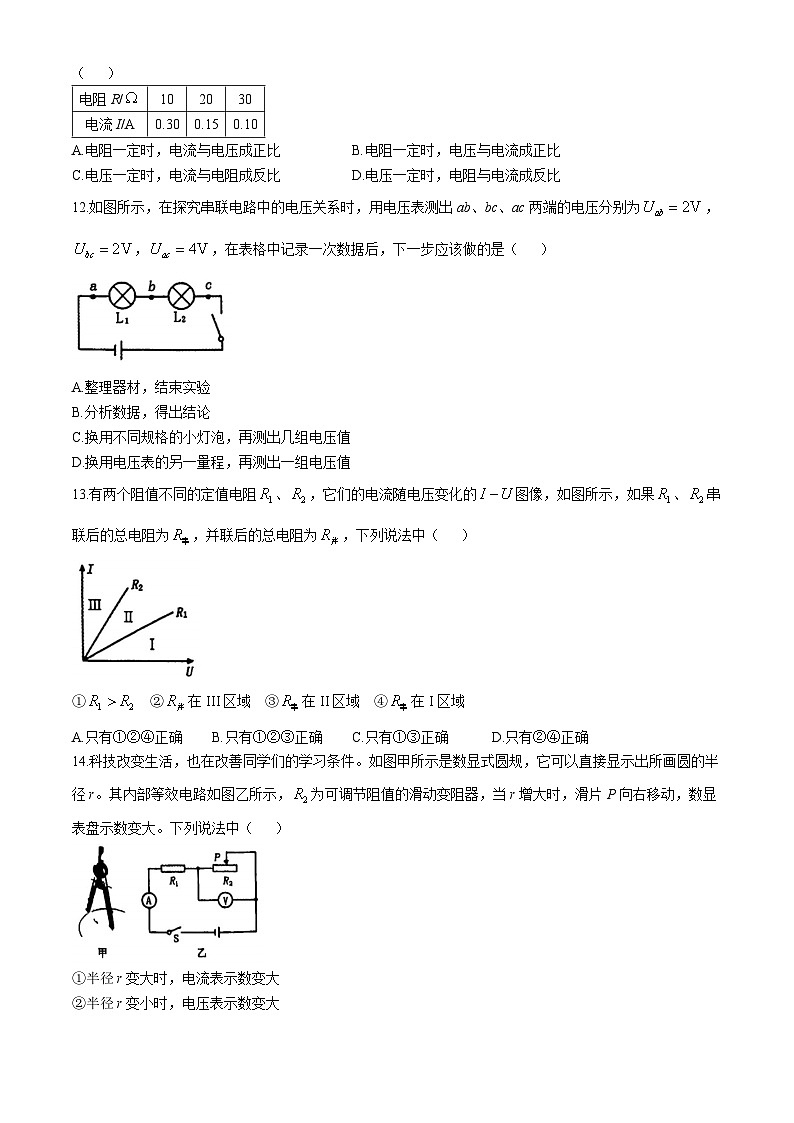

11.某同學在探究“電流跟電阻的關系”時，收集到的數據如下表，根據表中數據可得出的初步結論是（ ）
A.電阻一定時，電流與電壓成正比B.電阻一定時，電壓與電流成正比
C.電壓一定時，電流與電阻成反比D.電壓一定時，電阻與電流成反比
12.如圖所示，在探究串聯電路中的電壓關系時，用電壓表測出ab、bc、ac兩端的電壓分別為，，，在表格中記錄一次數據后，下一步應該做的是（ ）
A.整理器材，結束實驗
B.分析數據，得出結論
C.換用不同規格的小燈泡，再測出幾組電壓值
D.換用電壓表的另一量程，再測出一組電壓值
13.有兩個阻值不同的定值電阻、，它們的電流隨電壓變化的圖像，如圖所示，如果、串聯后的總電阻為，并聯后的總電阻為，下列說法中（ ）
① ②在III區域 ③在II區域 ④在I區域
A.只有①②④正確B.只有①②③正確C.只有①③正確D.只有②④正確
14.科技改變生活，也在改善同學們的學習條件。如圖甲所示是數顯式圓規，它可以直接顯示出所畫圓的半徑r。其內部等效電路如圖乙所示，為可調節阻值的滑動變阻器，當r增大時，滑片P向右移動，數顯表盤示數變大。下列說法中（ ）
①半徑r變大時，電流表示數變大
②半徑r變小時，電壓表示數變大
③圓規的數顯表盤對應圖乙中的電壓表示數
④半徑r變大時，電壓表示數與電流表示數的比值增大
A.只有①③正確B.只有①②正確C.只有③④正確D.只有①②④正確
15.如圖甲所示的電路中，電源電壓不變，閉合開關后，滑片P由b端移動到a端，電壓表示數U與電流表示數I的變化關系如圖乙所示，以下正確的有（ ）
①電源電壓為9V
②定值電阻的阻值為
③滑動變阻器的最大阻值為.
④當電壓表的示數為6V時，滑動變阻器接入電路的阻值為
A.只有①②④正確B.只有①②正確C.只有②④正確D.只有①③④都正確
二、填空題（每空2分，共8分）
16.華為Mate60 pr手機實現一萬多個零部件國產化，具備了有線快充和反向充電能力。所謂反向充電是指Mate60 pr手機可以給其他手機充電。如圖所示，當華為Mate60 pr手機給其他手機充電時，它相當于電路中的________。
17.人類從未停止過對自然現象的探索和思考?！痘茨献印分袑懙馈瓣庩栂嗖珵槔祝P(yáng)為電”，認為雷電是一種中和現象。現在我們知道，當帶有異種電荷的云層相互接觸時，原本帶負電荷的云層B會失去電子，原本帶正電荷的云層A會得到電子。如圖所示，該過程中雷電電流的方向?yàn)開_______（選填“從A到B”或“從B到A”）。
18.如圖，閉合開關S時兩燈都正常發光，則________是電流表（選填“甲”“乙”或“甲和乙”）。
19.兩個定值電阻的規格分別為“”和“”；若把它們并聯起來使用，在保證所有電路原件安全的前提下，干路中允許通過的最大電流是________A。
三、作圖題（每題3分，共6分）
20.請根據圖甲所示的電路圖，用筆畫線代替導線將圖乙所示的實物圖連接起來。（導線不能交叉）。
21.請?jiān)谔摼€框內畫出對應的電路圖。要求：、并聯，S控制整個電路，只控制。
四、實驗題（第22題8分，第23題12分，共20分）
22.某實驗小組在探究“電阻的大小與哪些因素有關”的實驗中，采用如圖甲所示的實驗裝置，a、b、c是鎳鉻合金制成的三根導線，a、b長度相同而橫截面積不同，a、c橫截面積相同而長短不同，d是錳銅線，其長短、粗細與導線b相同。
（1）實驗中電流表的示數越大，對應的導線電阻越________。
（2）將導線a接在M、N之間，閉合開關，電流表示數如圖乙所示________A；
（3）依次將導線b、c、d替換導線a接入電路，電流表對應的示數如下表所示：
①探究導線電阻的大小與材料的關系，應選用的兩根導線是________（填寫導線代號）；
②由此可知：導線電阻的大小與導線的長度和橫截面積都有關，用相同材料制成的導線長度越________，橫截面積越小，電阻越大。
23.如圖甲所示，是小華測量未知電阻（阻值約為）的部分實驗電路，滑動變阻器的規格為“20、1A”，電源電壓為3V。
（1）請?jiān)诩讏D中用筆畫線代替導線，將實驗電路連接完整（要求：向左移動變阻器的滑片電流表示數變小，電壓表正確測量兩端電壓）；
（2）在連接實驗電路時，應將開關處于________狀態，閉合開關前，應將滑動變阻器滑片滑到阻值最大處；
（3）閉合開關，發現電流表無示數，電壓表示數接近電源電壓，則故障原因可能是電阻________（選填“斷路”或“短路”）；
（4）排除故障后再次閉合開關，電流表示數為0.4A，電壓表示數如圖乙所示。則________；接下來移動滑動變阻器的滑片，測出多組電壓、電流數值，這樣做的目的是________；
（5）若將上面實驗中的定值電阻換成小燈泡，在多次測量電阻的過程中，發現當電壓表的示數增大時，電壓表示數與電流表示數的比值將增大，造成這一現象的原因是________。
五、計算題（第24題10分，第25題11分，共21分。解答時應寫出必要的文字說明、公式和重要的計算步驟，只寫出最后答案的不能得分）
24.在如圖所示的電路中，電源電壓保持不變，電阻，。
（1）當開關、都斷開時，電流表的示數為0.6A，求電源電壓；
（2）當開關、都閉合時，電流表的示數為2A，求電阻的阻值。
25.入秋以來，泰安的天氣越來越干燥，一些家庭開始選購空氣加濕器。如圖甲是某品牌的超聲波加濕器，其內部濕度監測裝置的簡化電路圖如圖乙所示，根據電壓表的示數可以判斷濕度的高低。已知電源電壓為24V，定值電阻的阻值為，濕敏電阻R的阻值隨濕度變化的關系圖像如圖丙所示，其阻值最大為。求：
（1）當濕度為30%時，通過的電流；
（2）若電壓表的量程為0~15V，為了保證電路安全，該裝置能監測濕度的最大值。電阻R/
10
20
30
電流I/A
0.30
0.15
0.10
導線代號
a
b
c
d
電流表的示數
—
1.3A
2.2A
2.7A
