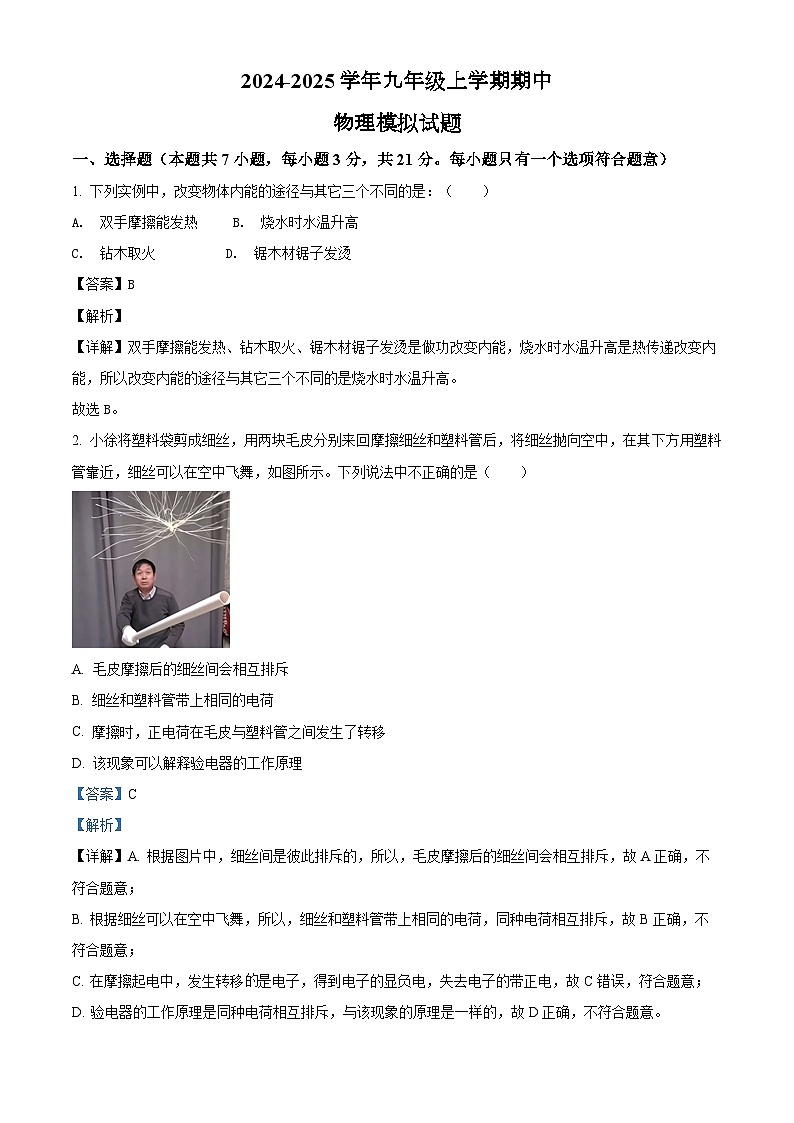

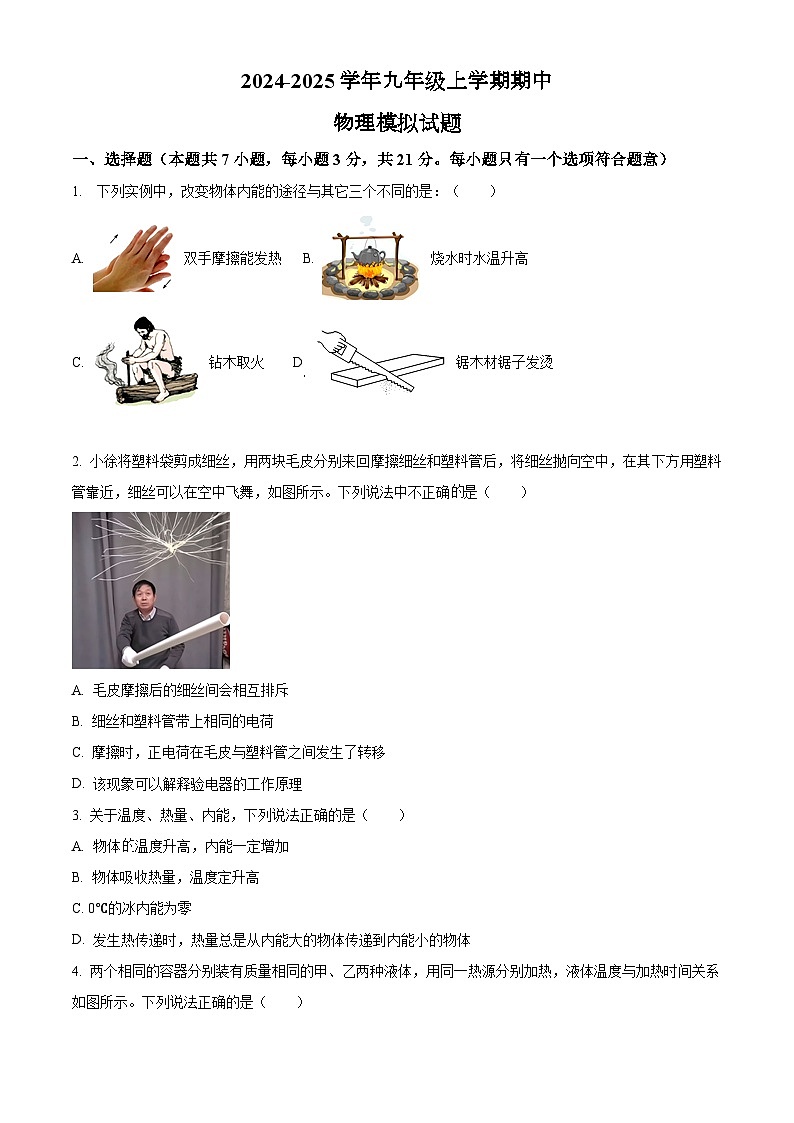

廣東省汕頭市2024-2025學年九年級上學期期中模擬物理試題

這是一份廣東省汕頭市2024-2025學年九年級上學期期中模擬物理試題，文件包含2024-2025學年九年級上學期期中物理模擬試題原卷版docx、2024-2025學年九年級上學期期中物理模擬試題解析版docx等2份試卷配套教學資源，其中試卷共31頁， 歡迎下載使用。
一、選擇題（本題共7小題，每小題3分，共21分。每小題只有一個選項符合題意）
1. 下列實例中，改變物體內能的途徑與其它三個不同的是：（ ）
A. 雙手摩擦能發熱 B. 燒水時水溫升高
C. 鉆木取火 D. 鋸木材鋸子發燙
【答案】B
【解析】
【詳解】雙手摩擦能發熱、鉆木取火、鋸木材鋸子發燙是做功改變內能，燒水時水溫升高是熱傳遞改變內能，所以改變內能的途徑與其它三個不同的是燒水時水溫升高。
故選B。
2. 小徐將塑料袋剪成細絲，用兩塊毛皮分別來回摩擦細絲和塑料管后，將細絲拋向空中，在其下方用塑料管靠近，細絲可以在空中飛舞，如圖所示。下列說法中不正確的是（ ）

A. 毛皮摩擦后的細絲間會相互排斥
B. 細絲和塑料管帶上相同的電荷
C. 摩擦?xí)r，正電荷在毛皮與塑料管之間發生了轉移
D. 該現象可以解釋驗電器的工作原理
【答案】C
【解析】
【詳解】A. 根據圖片中，細絲間是彼此排斥的，所以，毛皮摩擦后的細絲間會相互排斥，故A正確，不符合題意；
B. 根據細絲可以在空中飛舞，所以，細絲和塑料管帶上相同的電荷，同種電荷相互排斥，故B正確，不符合題意；
C. 在摩擦起電中，發生轉移是電子，得到電子的顯負電，失去電子的帶正電，故C錯誤，符合題意；
D. 驗電器的工作原理是同種電荷相互排斥，與該現象的原理是一樣的，故D正確，不符合題意。
故選C。

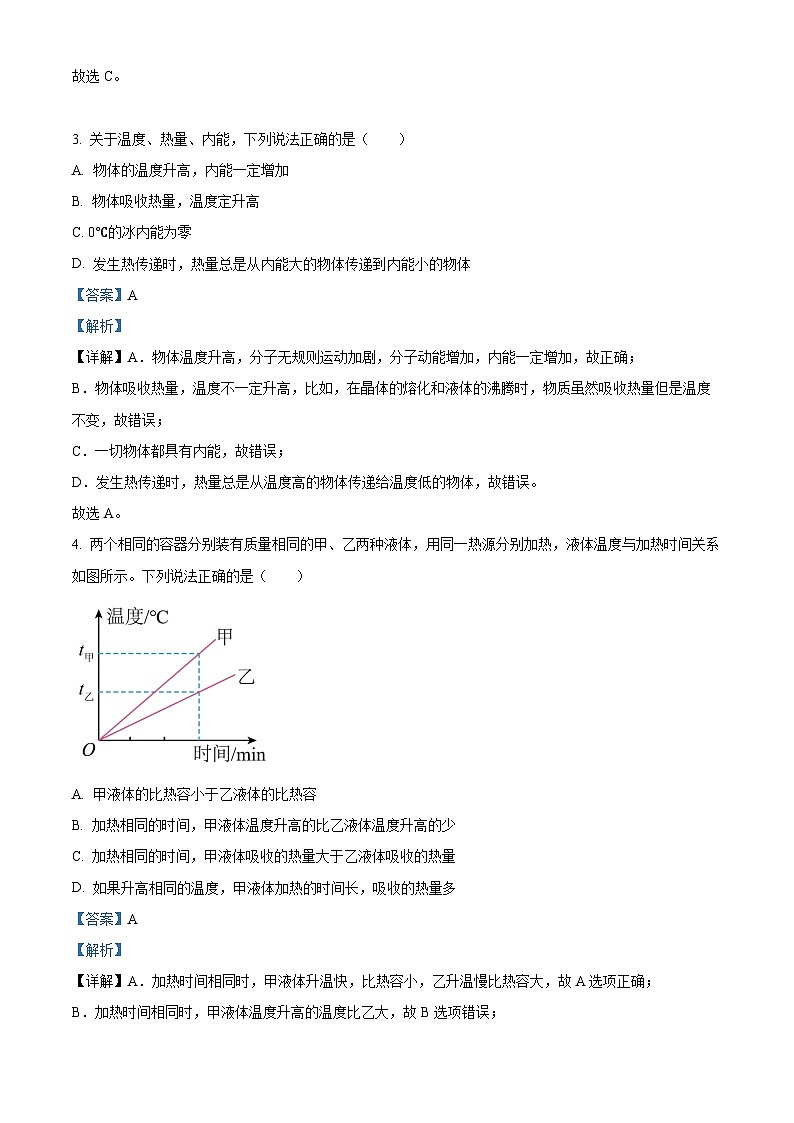

3. 關于溫度、熱量、內能，下列說法正確的是（ ）
A. 物體的溫度升高，內能一定增加
B. 物體吸收熱量，溫度定升高
C. 0℃的冰內能為零
D. 發生熱傳遞時，熱量總是從內能大的物體傳遞到內能小的物體
【答案】A
【解析】
【詳解】A．物體溫度升高，分子無規則運動加劇，分子動能增加，內能一定增加，故正確；
B．物體吸收熱量，溫度不一定升高，比如，在晶體的熔化和液體的沸騰時，物質雖然吸收熱量但是溫度不變，故錯誤；
C．一切物體都具有內能，故錯誤；
D．發生熱傳遞時，熱量總是從溫度高的物體傳遞給溫度低的物體，故錯誤。
故選A。
4. 兩個相同的容器分別裝有質量相同的甲、乙兩種液體，用同一熱源分別加熱，液體溫度與加熱時間關系如圖所示。下列說法正確的是（ ）
A. 甲液體的比熱容小于乙液體的比熱容
B. 加熱相同的時間，甲液體溫度升高的比乙液體溫度升高的少
C. 加熱相同的時間，甲液體吸收的熱量大于乙液體吸收的熱量
D. 如果升高相同的溫度，甲液體加熱的時間長，吸收的熱量多
【答案】A
【解析】
【詳解】A．加熱時間相同時，甲液體升溫快，比熱容小，乙升溫慢比熱容大，故A選項正確；
B．加熱時間相同時，甲液體溫度升高的溫度比乙大，故B選項錯誤；
C．加熱時間相同時，放出的熱量相同，故甲和乙液體吸收的熱量相同，故C選項錯誤；
D．如果升高相同的溫度，乙加熱時間相同，故乙吸收的熱量多，故D選項錯誤。
故選A。

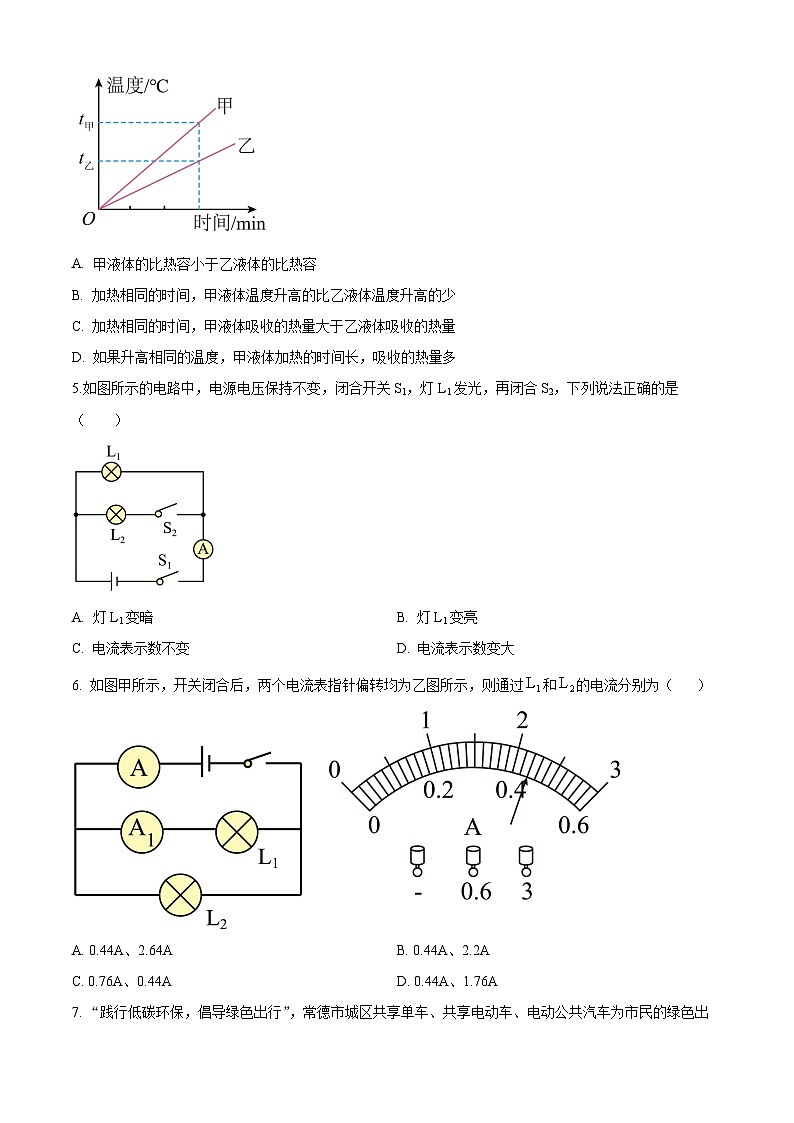

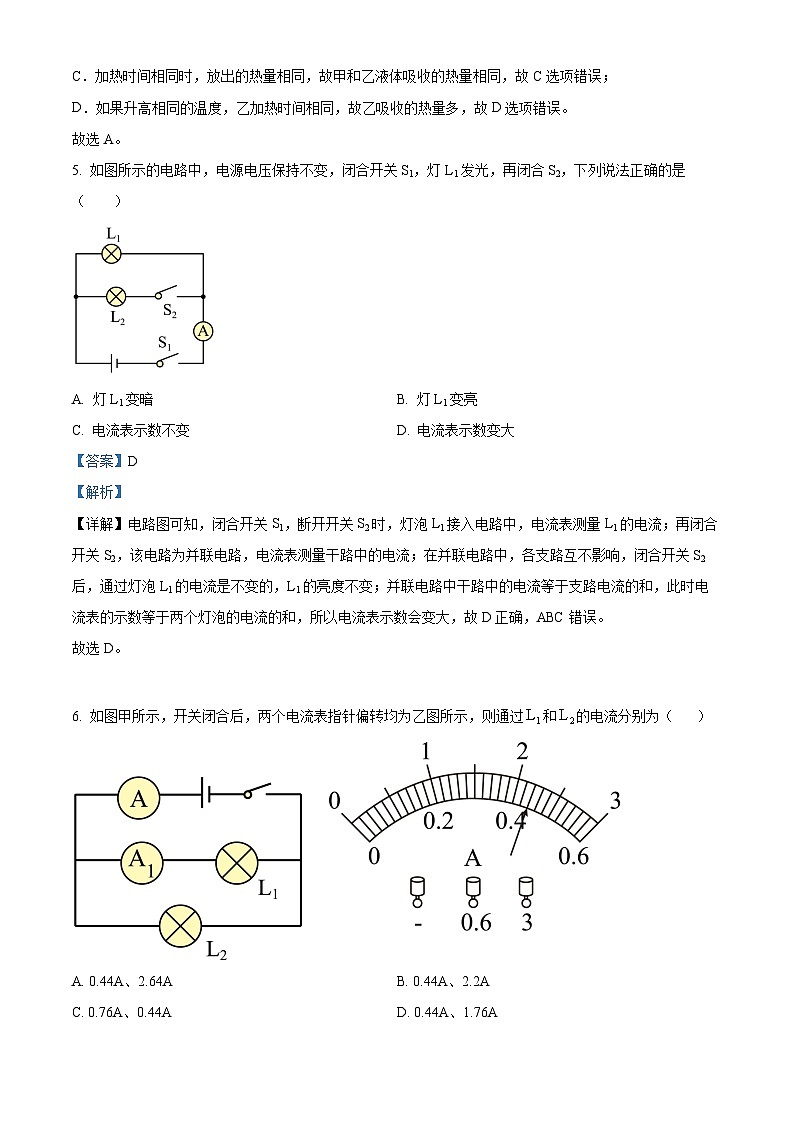

5. 如圖所示的電路中，電源電壓保持不變，閉合開關S1，燈L1發光，再閉合S2，下列說法正確的是（ ）

A. 燈L1變暗B. 燈L1變亮
C. 電流表示數不變D. 電流表示數變大
【答案】D
【解析】
【詳解】電路圖可知，閉合開關S1，斷開開關S2時，燈泡L1接入電路中，電流表測量L1的電流；再閉合開關S2，該電路為并聯電路，電流表測量干路中的電流；在并聯電路中，各支路互不影響，閉合開關S2后，通過燈泡L1的電流是不變的，L1的亮度不變；并聯電路中干路中的電流等于支路電流的和，此時電流表的示數等于兩個燈泡的電流的和，所以電流表示數會變大，故D正確，ABC錯誤。
故選D。
6. 如圖甲所示，開關閉合后，兩個電流表指針偏轉均為乙圖所示，則通過和的電流分別為（ ）
A. 0.44A、2.64AB. 0.44A、2.2A
C. 0.76A、0.44AD. 0.44A、1.76A
【答案】D
【解析】
【詳解】由圖知道，兩燈并聯，電流表A測的是干路電流，電流表A1測的是L1所在支路的電流，根據題意知道，兩個電流表指針偏轉相同，說明兩表選用的量程不同，即電流表A選擇的量程是0～3A，分度值為0.1A，所以電流表A的示數為I=2.2A，即干路電流為2.2A；電流表A1選擇的量程是0～0.6A，分度值是0.02A，所以電流表的示數為I1=0.44A，即通過燈L1的電流為0.44A；根據并聯電路電流特點可知，通過燈L2的電流大小為
I2=I-I1=2.2A-0.44A=1.76A
故D符合題意，ABC不符合題意。
故選D。

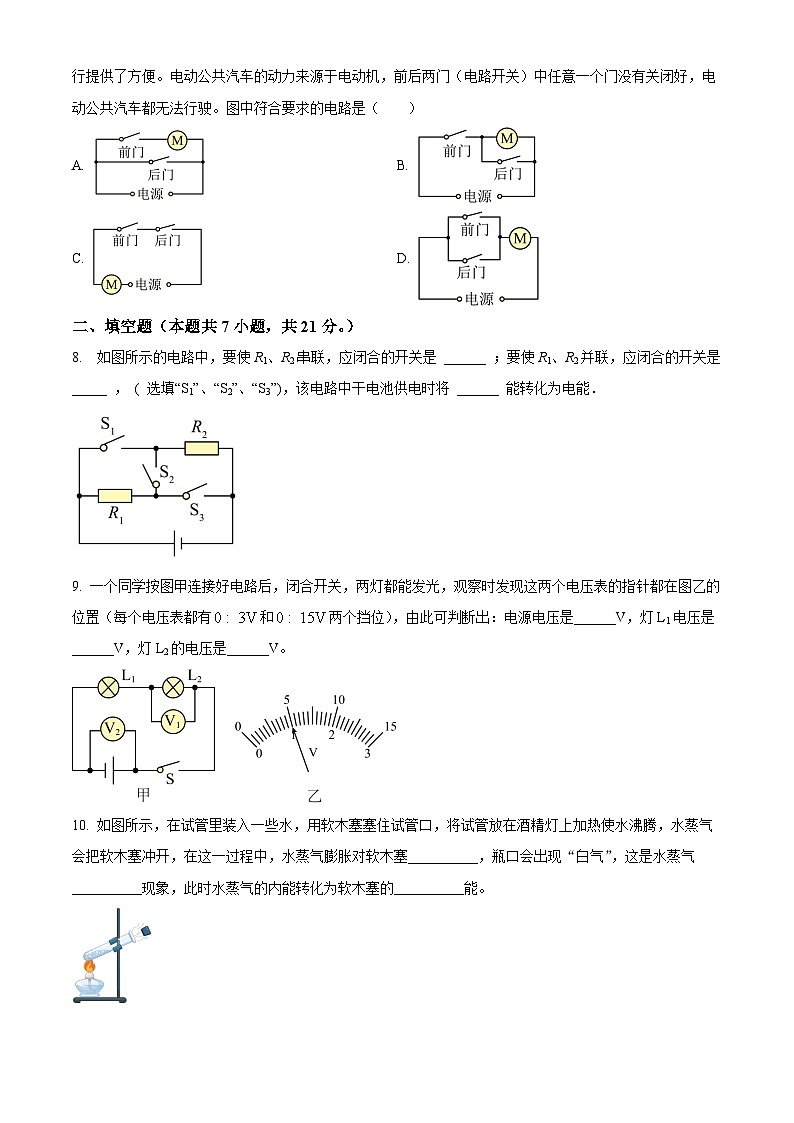

7. “踐行低碳環保，倡導綠色出行”，常德市城區共享單車、共享電動車、電動公共汽車為市民的綠色出行提供了方便。電動公共汽車的動力來源于電動機，前后兩門（電路開關）中任意一個門沒有關閉好，電動公共汽車都無法行駛。圖中符合要求的電路是（ ）
A. B.
C. D.
【答案】C
【解析】
【分析】
【詳解】A．若后門沒有關好，汽車可以行駛，后門關好后，電動機短路，無法行駛，故A不符合題意；
B．若后門沒有關好，汽車可以行駛，后門關好后，電動機短路，無法行駛，故B不符合題意；
C．只有前門和后門同時關上，故C符合題意；
D．前門或者后門只要關上一個，汽車就行駛，故D不滿足題意。
故選C。
二、填空題（本題共7小題，共21分。）
8. 如圖所示的電路中，要使R1、R2串聯，應閉合的開關是 ______ ；要使R1、R2并聯，應閉合的開關是 _____ ， ( 選填“S1”、“S2”、“S3”)，該電路中干電池供電時將 ______ 能轉化為電能．
【答案】 ①. S2 ②. S1、S3 ③. 化學
【解析】
【詳解】第一空．串聯時，電流只有一條路徑，分析電路圖，當開關S1、S3斷開，開關S2閉合時，兩電阻串聯；
第二空．并聯時，電流有兩條路徑，分析電路圖，當開關S1與S3閉合，S2斷開時，電流有兩條路徑，兩電阻并聯；
第三空．干電池為外電路提供電能，這一過程內部發生化學變化，將化學能轉化為電能．
9. 一個同學按圖甲連接好電路后，閉合開關，兩燈都能發光，觀察時發現這兩個電壓表的指針都在圖乙的位置（每個電壓表都有和兩個擋位），由此可判斷出：電源電壓是______V，燈L1電壓是______V，燈L2的電壓是______V。
【答案】 ① 5 ②. 4 ③. 1
【解析】
【詳解】[1][2][3]由圖可知，開關閉合后，燈泡L1和L2是串聯的，電壓表V1測量L2兩端的電壓U2，電壓表V2測量電源電壓，兩個電壓表的指針都在圖乙的位置，說明電壓表V2選擇大量程，電壓表V1選擇小量程，則電源電壓為
L2兩端的電壓為
由串聯電路的電壓規律可知，燈L1兩端電壓為
10. 如圖所示，在試管里裝入一些水，用軟木塞塞住試管口，將試管放在酒精燈上加熱使水沸騰，水蒸氣會把軟木塞沖開，在這一過程中，水蒸氣膨脹對軟木塞__________，瓶口會出現“白氣”，這是水蒸氣__________現象，此時水蒸氣的內能轉化為軟木塞的__________能。
【答案】 ①. 做功 ②. 液化 ③. 機械
【解析】
【詳解】[1]用酒精燈給試管中的水加熱產生大量的水蒸氣，這些高溫的水蒸氣對塞子做功，將塞子沖出。
[2]塞子被沖出后，瓶口出現的“白氣”，是由瓶內水蒸氣遇冷液化形成的小水滴，這屬于液化現象。
[3]水蒸氣膨脹對軟木塞做功時，水蒸氣的內能減小，溫度降低，塞子由靜止變?yōu)檫\(yùn)動，其機械能增大，故是水蒸氣的一部分內能轉化為軟木塞的機械能。
11. 一臺單缸四沖程汽油機，如圖所示的汽油機正處于__________沖程；在此過程中燃?xì)獾膬?nèi)能__________（選填“增加”、“減小”或“不變”）；若飛輪的轉速為，該汽油機每秒鐘對外做功__________次。
【答案】 ①. 壓縮 ②. 增加 ③. 25
【解析】
【詳解】[1][2]如圖所示，汽油機的進氣門、排氣門均關閉，且活塞向上運動，所以該沖程屬于壓縮沖程，此沖程中機械能轉化成內能，燃?xì)獾膬?nèi)能增加。
[3]四沖程汽油機的飛輪轉速為
3000r/min=50r/s
該飛輪每秒鐘轉50r，因?yàn)轱w輪轉2r，對外做功1次，所以飛輪每秒鐘轉50r，對外做功25次。
12. 如圖，甲圖所示為某中學物理課堂上老師帶領學生所做的趣味實驗，當該生用手接觸帶電金屬球時，我們看到她擁有了“海膽頭”，這是因?yàn)開_________（填“同種”或“異種”）電荷相互排斥；圖乙所示為兩個相同的驗電器A和B，已知A帶正電，此時金屬箔__________（填“得到”或“失去”）電子。若B不帶電，當用金屬棒把A、B連接起來后，金屬棒中電流的方向?yàn)開_________（填“從A到B”或“從B到A”）。
【答案】 ①. 同種 ②. 失去 ③. 從A到B
【解析】
【詳解】[1]同種電荷相互排斥，當該生用手接觸帶電金屬球時，頭發帶上了同種電荷，故我們看到她擁有了“海膽頭”。
[2]帶正電是由于失去電子而導致的，所以此時驗電器的金屬箔上帶正電，所以金屬箔失去電子。
[3]電流的方向與負電荷的定向移動方向相反，兩個相同的驗電器A和B，A帶正電，B不帶電，用帶絕緣柄的金屬棒把A和B連接起來，電子（帶負電）從B移動到A，故金屬棒中電流方向是從A到B。
13. 如圖所示，要使L1和L2并聯在電路中，閉合的開關是___________，使L1和L2串聯在電路中，應閉合的開關是___________。同時閉合開關___________電路會發生短路，損壞電源。
【答案】 ①. S1、S3 ②. S2 ③. S2、 S3
【解析】
【詳解】[1]要使L1和L2并聯在電路中，電流從電源正極流出分別經過支路S3、L1和支路L2， 然后需要經過S1流回電源負極，因此應閉合開關S1、S3。
[2]使L1和L2串聯，則應將兩燈首尾相連接到電源兩端，由圖可知應只閉合S2， 斷開S1、S3。
[3]當閉合開關S2、S3時，電流不經過用電器直接從電源的正極流回電源負極，從而形成電源短路。
14. 在甲圖所示的電路中，當閉合開關S后，L1、L2_____（選填“串聯”或“并聯”），兩個電壓表指針偏轉均如乙圖所示，則電源電壓為 _____V，燈L1兩端電壓為 _____V。
【答案】 ①. 串聯 ②. 6 ③. 4.8
【解析】
【詳解】[1]由圖甲知，兩個燈泡串聯。
[2]V1測L2兩端電壓，V2測電源電壓，由串聯電路兩端電壓等于各部分電壓之和可知，V2示數大于V1示數，但兩電壓表指針偏轉相同，所以V1的量程為03V，V2的量程為015V。
[3]由圖乙知，V1、V2的示數分別為1.2V和6V，即L2兩端的電壓
U2=1.2V
電源電壓
U=6V
所以，L1兩端的電壓
U1=U-U2=6V-1.2V=4.8V
三、畫圖題（本題共3小題，共7分。）
15. 實驗小組取質量，初溫均相同的水和食用油，分別用兩個相同的電加熱器加熱（不計熱損失），根據收集的數據畫出了加熱過程中水的溫度變化圖像如圖甲所示，請你在下圖出大致畫出食用油的溫度變化圖像，并用“乙”標明。

【答案】
【解析】
【詳解】因水的比熱容大于食用油的比熱容，由可知，質量和初溫相同的水和食用油，吸收相同的熱量，食用油升高的溫度較高，如下圖所示：


16. 請將如圖實際電路對應的電路圖畫在方框里。

【答案】
【解析】
【詳解】根據實物圖，電流從電源正極出發，分兩條路徑，一部分經過S2、L1與經過L2的電流匯聚于S1，一起回到電源負極，則L1、L2并聯，S1為干路開關，S2只控制L1，電路圖如圖所示

17. 根據圖電路圖連接實物圖（已知電路干路電流約為1.5A，通過L1的電流不超過0.5A）。
【答案】
【解析】
【分析】
【詳解】電路干路電流約為1.5A，則A2應接在干路中，選用0~3A量程，通過L1的電流不超過0.5A，則A1與L1串聯，選用0~0.6A量程，實物圖如下圖所示：
四、實驗題（本題共3小題，共20分。）
18. 小明為比較“不同物質吸熱的情況”設計了如下的實驗方案：將A、B兩種液體分別裝入燒杯中，固定在鐵架臺上，用兩個相同的酒精燈同時加熱，實驗裝置如圖甲、乙所示，實驗時每隔一段時間同時測量并記錄A、B的溫度。
（1）組裝器材時應按照__________（選填“自下而上”或“自上而下”）的順序依次安裝；
（2）實驗時，選取__________相同、初溫相同的A、B兩種不同液體，加熱時液體溫度升高，這是通過__________方式來增大液體內能的；
（3）此實驗通過__________（選填“液體升高溫度的多少”或“加熱時間的長短”）來反映液體吸收熱量的多少；
（4）加熱一段時間后，液體B的溫度如圖乙所示，為__________℃；
（5）根據實驗數據小明繪制出的溫度-時間圖象如圖丙所示，液體A與液體B的比熱容之比_________.
【答案】 ①. 自下而上 ②. 質量 ③. 熱傳遞 ④. 加熱時間的長短 ⑤. 33 ⑥. 1∶2
【解析】
【詳解】（1）[1]實驗過程中要用酒精燈的外焰加熱，需要先確定火焰的高度，因此應按照自下而上的順序安裝。
（2）[2][3]根據比較吸熱能力的方法，要控制不同物質的質量相同，實驗時，選取質量相同、初溫相同的A、B兩種不同液體，加熱時液體吸收熱量，內能增大，溫度升高，這是通過熱傳遞方式來增大液體內能的。
（3）[4]根據轉換法，此實驗通過加熱時間的長短來反映液體吸收熱量的多少，加熱時間越長，說明液體吸收的熱量越多。
（4）[5]由圖乙可知，溫度計分度值為1℃，溫度計的示數是33℃。
（5）[6]由丙圖可知，溫度升高25℃，A加熱的時間是3min，B加熱的時間是6min，說明B吸收的熱量是A的2倍，由可知，在質量和升高的溫度相同的條件下，比熱容與吸收的熱量成正比，液體A與液體B的比熱容之比
cA∶cB=1∶2
19. 圖甲是“探究串聯電路電流特點”的實驗電路圖：
（1）實驗中選擇兩個小燈泡規格最好應該是_______（填“相同”或“不相同”）的；
（2）小明同學剛連接完最后一根導線，就發現電流表的指針發生了偏轉，這是他在連接電路時開關忘記了________，小明發現電流表A的指針偏轉如圖乙所示，其原因可能是_________（選填“A”或“B”）；
A．電流表沒調零 B．電流表正負接線柱接反了
（3）如表是小明實驗中的一組數據：指出表格中所記錄的數據中，明顯錯誤的是________（填“A”或“B”“C”）位置的數值，更正后得出的結論為：串聯電路中各處電流_______；
（4）當用電流表測出A、B、C三點的電流并記錄數據后，下一步應該做的是_________；
A．整理器材，結束實驗
B．換不同規格的小燈泡再測幾組電流值
C．分析數據，得出結論
D．換電流表的另一量程再測一組電流值
（5）實驗時小明發現L1較亮，L2較暗，則通過燈L1的電流________（填“大于”或“小于”或“等于”）L2的電流。
【答案】 ①. 不相同 ②. 斷開 ③. B ④. C ⑤. 相等 ⑥. B ⑦. 等于
【解析】
【詳解】（1）[1]為了使結論更具有普遍性，選擇規格不同的燈泡進行實驗。
（2）[2][3]小明同學剛連接完最后一根導線，就發現電流表的指針發生了偏轉，還沒有閉合開關，電路中就存在電流，只能說明在做實驗時，忘記了斷開開關；閉合開關后，小明發現電流表A的指針偏轉如圖乙所示，電流表反向偏轉，原因是電流表的正負接線柱接反了，故B符合題意；A不符合題意。
故選B。
（3）[4][5]C點電流數據與其它兩點不同，分析可知，是按小量程連接但是按大量程讀數導致，所以C點電流數據錯誤；更正后三點電流相等，所以分析表格中的數據可得出結論：串聯電路中，電流處處相等。
（4）[6]當用電流表測出A、B、C三點的電流并記錄數據后，為了使結論更具有普遍性，需要更換不同規格的燈泡多次實驗，故B符合題意；AC不符合題意。
故選B。
（5）[7]實驗時小明發現L1較亮，L2較暗，而兩個燈泡串聯，則說明通過兩個燈泡的電流相等。
20. 在“探究串聯電路中電流、電壓的特點”時，設計實驗。
探究一：串聯電路中電流的特點如圖：
（1）在連接實物電路時，開關應處于______狀態；
（2）第2次實驗中，B點的電流表示數如圖乙所示，則電流為______A；
（3）實驗數據記錄如表，分析數據可得：串聯電路中電流______；
探究二：串聯電路中電壓的特點：
（4）根據圖甲電路圖，請?jiān)趫D乙中用筆畫線代替導線將實物圖補充完整_________；
（5）用電壓表正確測量燈泡兩端的電壓之后，______（選填“能”或“不能”）只將A點的導線接到C點測兩端的電壓，理由是________；
（6）做實驗時選用不同規格的小燈泡重復多次實驗，這樣做的目的是_________。
【答案】 ①. 斷開 ②. 0.32 ③. 處處相等 ④. 0.32 ⑤. ⑥. 不能 ⑦. 電壓表正負接線柱接反 ⑧. 使結論更具普遍規律
【解析】
【詳解】（1）[1]為了保護電路，連接電路時，開關應斷開。
（2）[2]如圖所示，電流表選用的是小量程，分度值為0.02A，示數為0.32A。
（3）[3][4]由（2）知，第二次實驗中，B點處的電流為0.32A，根據表格中的數據可知，串聯電路中A、B、C三處的電流是相同的，由此可得出結論為：串聯電路中電流處處相等。
（4）[5]根據圖丙可知，電壓表并聯在了燈泡L1兩端，則電壓表測量的是燈泡L1兩端的電壓； 電源有兩節干電池組成，電源電壓為3V，所以電壓表選用小量程，并聯在燈泡L1兩端，如圖所示：
（5）[5][6]由圖甲知，電壓表并聯在燈泡L1兩端，此時電流方向電壓表右端（正極）流入，左端（負極）流出，若將與A點相連的導線改接到C點，會導致電壓表的正負接線柱接反，電壓表的指針會反向偏轉。
（6）[7]一次實驗數據得出的結論存在偶然性，為了使結論更具普遍性，應使用不同規格的燈泡進行實驗。
五、計算題（本題共2小題，共13分。）
21. 小華家里用的是天然氣灶，他嘗試估測該灶的效率。小華在水壺中加入5kg、初溫為20℃的水，用該天然氣灶燒水，水的溫度升高了80℃。他觀察天然氣表發現此次燒水用了0.1m3天然氣，天然氣的熱值為3.2×107J/m3，水的比熱容c=4.2×103J/（kg?℃）。求：
（1）水吸收的熱量Q吸（不計水的熱量損失）；
（2）天然氣完全燃燒放出的熱量Q放；
（3）天然氣灶的效率η。
【答案】（1）1.68×106J；（2）3.2×106J；（3）52.5%
【解析】
【詳解】解：（1）水吸收的熱量
（2）天然氣完全燃燒放出的熱量
（3）天然氣灶的效率
答：（1）水吸收的熱量為1.68×106J；
（2）天然氣完全燃燒放出的熱量為3.2×106J；
（3）燃?xì)庠顭畷r(shí)的效率為52.5%。
22.如圖電路中，電源電壓為6V。開關閉合后，電流表A的示數為0.5A，A1表示為0.3A。求：
(1)燈L1兩端的電壓U1；
(2)通過燈L1的電流I1；
(3)通過燈L2的電流I2；
(4)燈L2兩端的電壓U2。.
【答案】(1) 6V；(2)0.3A；(3) 0.2A；(4)6V
【解析】
【詳解】由圖可知，S閉合時，燈泡L1L2并聯，電流表A1測量L1電流，電流表A測量干路總電流。
(1)由并聯電路電壓規律可知
(2)電流表A1測量L1電流，A1表示數為0.3A，所以通過燈L1的電流I1
(3)電流表A測量干路總電流，電流表A的示數為0.5A，即干路電流為0.5A，則由并聯電路中的電流規律可知，通過燈L2的電流I2為
(4)由并聯電路電壓規律可知，燈L2兩端的電壓U2
答：(1)燈L1兩端的電壓U1為6V，
(2)通過燈L1的電流I1為0.3A；
(3)通過燈L2的電流I2為0.2A；
(4)燈L2兩端的電壓U2為6V。
六、綜合題（本題共2小題，共18分。）
23. 如圖1所示為人們所喜愛的電動自行車，它輕便、節能、環保。只要將圖中車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，但不會行駛。
（1）這車鑰匙實質相當于一個_________，跨上自行車將右手把向后旋轉，車子就能前進。電動車行駛時，電瓶相當于_________，給電動車充電時，電瓶相當于_________（以上兩空均選填“電源”或“用電器”）；
（2）圖2是電動車的充電插口，內有金屬插腳，在使用過程中絕不能拿硬幣、手等去觸碰；圖3是電動車的局部電路圖，其中控制器是指電動車?yán)眯铍姵毓ぷ鞯乃杏秒娖鳌Ｈ绻矌排龅匠潆姴蹇诘膬蓚€(gè)金屬插腳，可能會造成________（選填“蓄電池”、“控制器”或“充電插口”）因?yàn)開________而損壞。
（3）電動自行車兩剎車手柄（如圖4）中各有一只開關S1和S2；在行駛中用任一只手柄剎車時，該手柄上的開關立即斷開，電動機停止工作，以下電路符合要求的是_________。
【答案】 ①. 開關 ②. 電源 ③. 用電器 ④. 蓄電池 ⑤. 短路 ⑥. D
【解析】
【詳解】（1）[1]電動自行車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，所以這車鑰匙其實就是一個開關，控制電路的通斷。
[2] 電動車行駛時，電瓶提供電能，這時電瓶相當于電源。
[3]電瓶充電時是將電能轉化為化學能，此時電瓶相當于用電器。
（2）[4][5]因?yàn)橛矌攀菍?dǎo)體，將硬幣碰到充電插口的兩個金屬插腳時，使蓄電池的正負極相連，因此會造成蓄電池短路，從而造成損壞。
（3）[6]由題意可知，電動車行駛中用任一只手柄剎車時，該手柄上的開關立即斷開，電動機停止工作，說明兩開關應串聯接在電路中，故D符合題意，ABC不符合題意。
故選D。
24. 2021年，中國的航天事業令中華兒女為之自豪，請回答下列問題：
（1）圖示為“長征五號”運載火箭，它采用了我國新研制的大推力液氧液氫發動機。火箭起飛時，采用液態氫作為燃料，原因是液態氫的_________大。燃料燃燒時，把燃料的_________能轉化為內能，產生大量高溫高壓的燃?xì)?，燃?xì)鈱鸺龉Γ細獾膬?nèi)能會_________（選填“增大”、“減小”或“不變”）；
（2）液態氫完全燃燒釋放出的熱量是，液態氫的熱值是_________。若不計熱量損失，所放出來的熱量可以將水從20℃加熱到_________℃；
（3）火箭在加速上升過程中，對于火箭搭載的衛星而言，機械能_________（填“守恒”或“不守恒”）。
【答案】 ①. 熱值 ②. 化學 ③. 減小 ④. ⑤. 70 ⑥. 不守恒
【解析】
【詳解】（1）[1]用液氫作為燃料，是因?yàn)橐簹涞臒嶂递^大，與其它燃料相比，燃燒相同質量的液氫放出的熱量更多。
[2][3]發射過程中，燃料燃燒將化學能轉化為燃?xì)獾膬?nèi)能，燃?xì)鈱鸺龉?，火箭升空此時，燃?xì)獾膬?nèi)能轉化為火箭的機械能，燃?xì)鈨?nèi)能會減小。
（2）[4]根據Q=mq可得，液態氫的熱值為
[5]若不計損失，則吸收的熱量等于放出的熱量，即
由可得，加熱后水的溫度變化量為
由此可知，放出的熱量可以使2t的初溫20℃水溫度升高為
（3）[6]火箭在發射升空過程中，加速上升，速度增大，動能增大，高度升高，重力勢能增大，機械能增大，故機械能不守恒。
25. 閱讀短文，回答問題：
雙輪電動平衡車
雙輪電動平衡車因具有運動靈活、操作簡單、節省能源、綠色環保、轉彎半徑小等優點，越來越受到青年人的喜愛。
雙輪電動平衡車主要由自平衡控制系統和方向操控桿兩大部分組成，如圖甲。自平衡控制系統以內置的精密電子陀螺儀來判斷車身所處的姿勢狀態，通過中央微處理器計算出適當?shù)闹噶詈?，?qū)動電動機保持車身平衡，如圖乙。站在車上的人身體向前傾斜時車子向前運動，身體向后傾斜時車子向后運動。方向操控桿用于控制電動平衡車的運動方向，擺動把手會連帶著方向操控桿使車輛左右兩個車輪產生不同轉速，達到改變運動方向的效果。如果在前進的過程中遇到障礙物會通過方向操控桿來避讓。
實際使用的雙輪電動平衡車種類很多，電路是由電源、總開關S1和壓力開關S2組成的。使用時，首先用遙控閉合開關S1，顯示屏上指示燈亮起，騎行者站立平衡車踏板上后壓力開關S2自動閉合，電動機正常啟動，再根據人身體的姿勢，平衡車開始運動。
（1）雙輪電動平衡車是通過驅動______（選填“陀螺儀”或“電動機”）來保持車身平衡；
（2）下列指令不是中央微處理器發出的是______；
A．斜向右直線行駛
B．遇障礙物避讓
C．后退
D．前進
（3）當人騎著雙輪電動平衡車在平直的馬路上行駛時，下列說法中正確的是______；
A．方向操控桿只用來控制車體運行過程中的前進、后退方向
B．當身體向前傾斜變?yōu)橄蚝髢A斜時，車能立即改變行駛方向
C．陀螺儀的主要作用是判斷人在平衡車上的姿勢狀態
D．行駛過程中電動機將電能轉化為機械能
（4）給電動車充電時，車機上的蓄電池相當于電路中的______（選填“電源”或“用電器”），平衡車顯示屏上的指示燈與電動機______（選填“串聯”或“并聯”）；
（5）請根據短文提供信息，請你正確選擇雙輪電動平衡車電路部分的簡化電路圖______。
A．
B．
C．
D．
【答案】 ①. 電動機 ②. B ③. D ④. 用電器 ⑤. 并聯 ⑥. D
【解析】
【詳解】（1）[1]自平衡控制系統以內置的精密電子陀螺儀來判斷車身所處的姿勢狀態，通過中央微處理器計算出適當?shù)闹噶詈螅?qū)動電動機保持車身平衡，故填電動機。
（2）[2]ACD.陀螺儀來判斷車身所處的姿勢狀態，通過中央微處理器計算出適當?shù)闹噶詈?，?qū)動電動機保持車身平衡，在車上的人身體向前傾斜時車子向前運動，身體向后傾斜時車子向后運動，故ACD不符合題意；
B.如果在前進的過程中遇到障礙物會通過方向操控桿來避讓，故B符合題意。
故選B。
（3）[3] A．方向操控桿用于控制電動平衡車的運動方向，擺動把手會連帶著方向操控桿使車輛左右兩個車輪產生不同轉速，達到改變運動方向的效果，故A錯誤；
B．當身體向前傾斜變?yōu)橄蚝髢A斜時，車由于慣性，會繼續前進，不會立即改變行駛方向，故B錯誤；
C．陀螺儀來判斷車身所處的姿勢狀態，而不是人，再通過中央微處理器計算出適當?shù)闹噶詈螅?qū)動電動機保持車身平衡，故C錯誤；
D．電動機工作時，消耗電能，將電能轉化為機械能，故D正確。
故選D。
（4）[4][5]給電動車充電時，車機上的蓄電池相當于電路中的用電器，消耗電能；首先用遙控閉合開關S1，顯示屏上指示燈亮起，騎行者站立平衡車踏板上后壓力開關S2自動閉合，電動機正常啟動，獨立工作，故是并聯。
（5）[6] A．只需要閉合開關S2，電動機就工作，與S1、S2都閉合電動機才工作不符，故A不符合題意；
B．只需要閉合開關S2，電動機就工作，與S1、S2都閉合電動機才工作不符，故B不符合題意；
C．只需要閉合開關S1，電動機就工作，與S1、S 2都閉合電動機才工作不符，故C不符合題意；
D．只有先閉合S1，燈泡亮，騎行者站立平衡車踏板上后壓力開關S2自動閉合，電動機正常啟動，說明S2控制電動機，且在支路上，而開關S1在干路上，故D符合題意。
故選D。電流表的位置
A
B
C
電流I/A
0.5
0.5
2.5
實驗序號
1
0.18
0.18
018
2
0.32
______
0.32
3
0.50
0.50
0.50
