新高考物理一輪復習講義課件第10章 實驗十　導體電阻率的測量（含解析）

這是一份新高考物理一輪復習講義課件第10章 實驗十　導體電阻率的測量（含解析），共60頁。PPT課件主要包含了實驗十，導體電阻率的測量，實驗技能儲備，考點一教材原型實驗，考點二探索創新實驗，長度l，直徑d，螺旋測微器，教材原型實驗，答案如圖a所示等內容，歡迎下載使用。
1.熟悉“金屬絲電阻率的測量”的基本原理及注意事項.2.掌握測電阻率的電路圖及誤差分析.

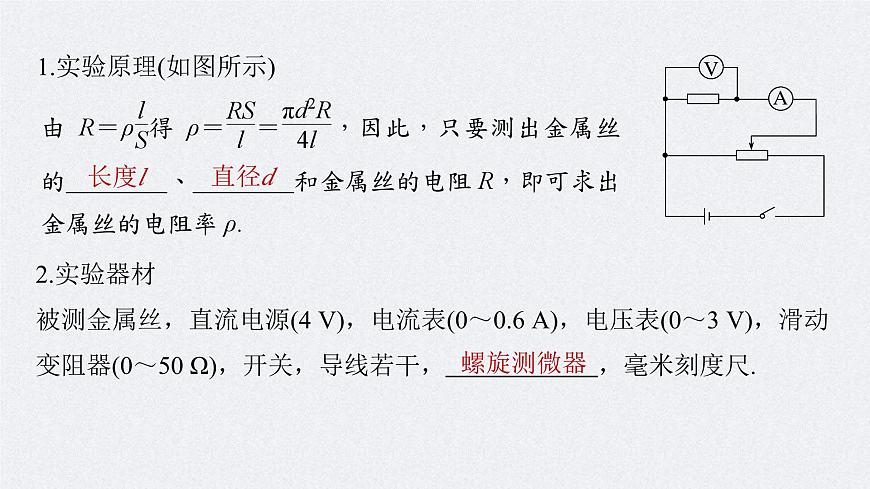

1.實驗原理(如圖所示)
2.實驗器材被測金屬絲，直流電源(4 V)，電流表(0～0.6 A)，電壓表(0～3 V)，滑動變阻器(0～50 Ω)，開關，導線若干， ，毫米刻度尺.

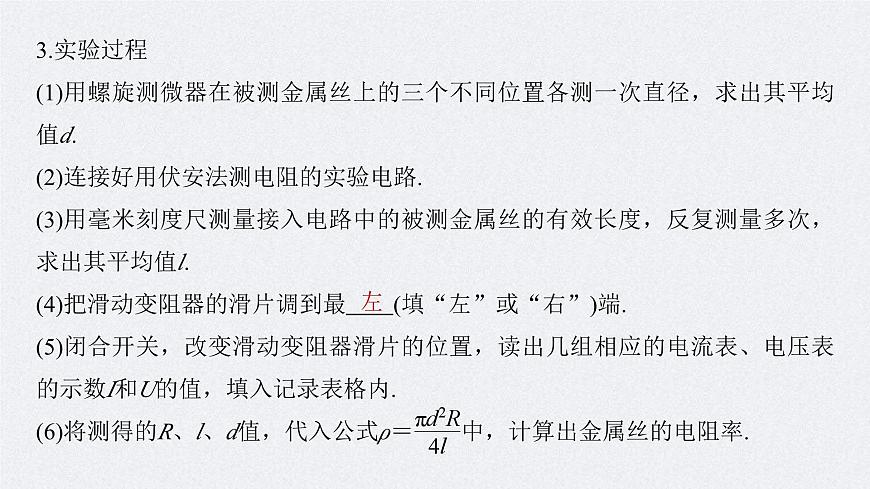

3.實驗過程(1)用螺旋測微器在被測金屬絲上的三個不同位置各測一次直徑，求出其平均值d.(2)連接好用伏安法測電阻的實驗電路.(3)用毫米刻度尺測量接入電路中的被測金屬絲的有效長度，反復測量多次，求出其平均值l.(4)把滑動變阻器的滑片調到最 (填“左”或“右”)端.(5)閉合開關，改變滑動變阻器滑片的位置，讀出幾組相應的電流表、電壓表的示數I和U的值，填入記錄表格內.(6)將測得的R、l、d值，代入公式ρ＝　　中，計算出金屬絲的電阻率.

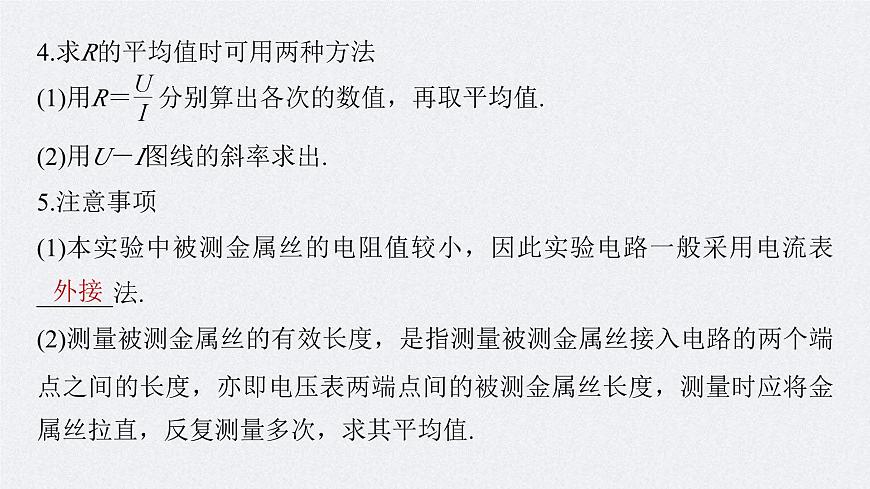

4.求R的平均值時可用兩種方法(1)用R＝ 分別算出各次的數值，再取平均值.(2)用U－I圖線的斜率求出.5.注意事項(1)本實驗中被測金屬絲的電阻值較小，因此實驗電路一般采用電流表______法.(2)測量被測金屬絲的有效長度，是指測量被測金屬絲接入電路的兩個端點之間的長度，亦即電壓表兩端點間的被測金屬絲長度，測量時應將金屬絲拉直，反復測量多次，求其平均值.
(3)測金屬絲直徑一定要選三個不同部位進行測量，求其平均值.(4)在用伏安法測電阻時，通過被測金屬絲的電流不宜過大(電流表用0～0.6 A量程)，通電時間不宜過長，以免金屬絲的溫度明顯升高，造成其電阻率在實驗過程中逐漸增大.(5)若采用圖像法求電阻阻值的平均值，在描點時，要盡量使各點間的距離拉大一些，連線要盡可能地通過較多的點，不在直線上的點均勻分布在直線的兩側，個別明顯偏離較遠的點應舍去.
6.誤差分析(1)金屬絲直徑、長度的測量、讀數等人為因素帶來誤差.(2)測量電路中電流表及電壓表對電阻測量的影響，因為電流表外接，所以R測
