魯科版 (2019)選擇性必修 第一冊第1節 波的形成和描述背景圖課件ppt

這是一份魯科版 (2019)選擇性必修 第一冊第1節 波的形成和描述背景圖課件ppt，共60頁。PPT課件主要包含了波的形成與傳播，于是在繩上形成波，波的分類，稱為縱波，波的描述等內容，歡迎下載使用。
隨著一滴滴晶瑩剔透的水珠落向平靜的水面水面上出現了一圈圈的波紋，逐漸向遠處擴散開來。
波是怎樣形成與傳播的?
波是怎樣形成的?讓我們先觀察下面的實驗

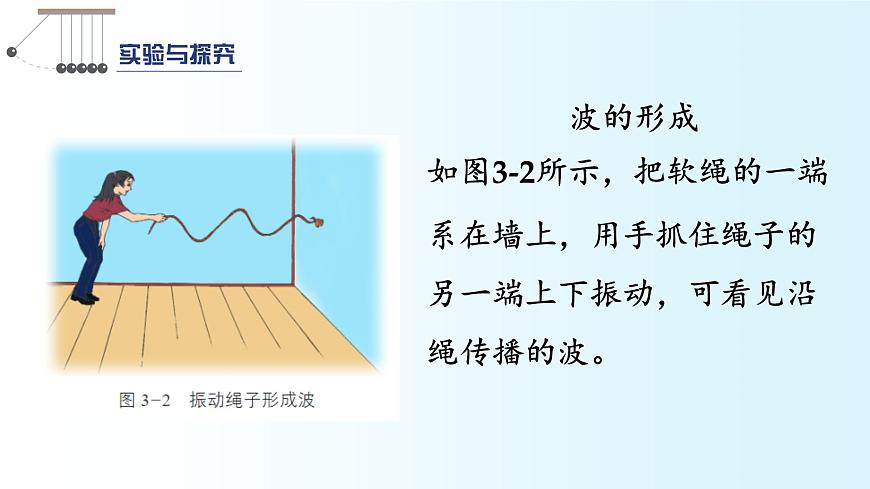

波的形成如圖3-2所示，把軟繩的一端系在墻上，用手抓住繩子的另一端上下振動，可看見沿繩傳播的波。

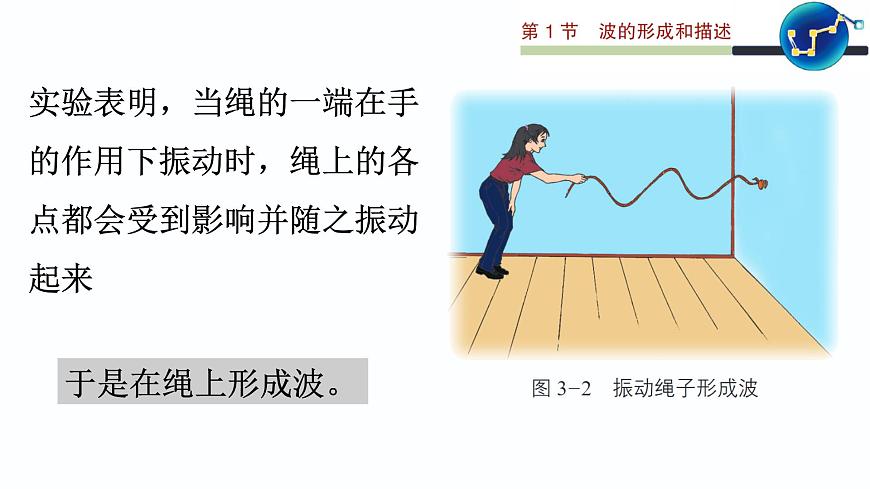

實驗表明，當繩的一端在手的作用下振動時，繩上的各點都會受到影響并隨之振動起來
水面上某點的連續振動沿水面?zhèn)鞑?，就形成了水?br/>聲帶振動在空氣中傳播形成聲波
地球內部的運動在地殼中傳播形成地震波
機械振動在介質中是怎樣傳播的?我們以繩波為例來說明。設想把繩分成許多小的部分，每一小部分可視為質點，相鄰兩質點間有相互作用:
如圖3-3所示，質點1在外力作用下振動后，會帶動質點2振動，只是質點 2的振動要比質點1滯后一些。
這樣，前一個質點的振動總是帶動后一個質點振動，依次帶動下去，振動也就由發生區域向遠處傳播。
各質點依次振動，在同一時刻各質點的空間位置不同，因此從整條繩看就形成了凸凹相間的波形，波形隨時間沿傳播方向傳播出去，從而形成了波。
在前面的實驗探究中，若在繩上系一根紅絲帶，紅絲帶只上下振動，并不隨波前進。由此可見，機械波向外傳遞的是機械振動這種運動形式，介質中每個質點僅在平衡位置附近振動，并不隨波向前移動。
這有些像球場看臺上的精彩人浪，人浪不斷移動，但每個觀眾只需擇時站立舉手即可。舞臺表演的波動，每個舞者也只需做上下動作即可。
介質中本來靜止的質點，隨著波的傳播而發生振動，表明這些振動質點獲得了能量這個能量是從波源通過前面的質點依次傳來的。
所以，波在傳遞振動的同時，也將波源的能量傳遞出去。若持續給波源提供能量，就能持續以波的形式把波源的能量傳遞出去。因此，波也是傳遞能量的一種方式。
根據質點的振動方向和波的傳播方向之間的關系，可把機械波分為橫波和縱波兩類。當波在繩上沿水平方向傳播時，繩上各質點做上下振動，二者的方向相互垂直。
物理學中，把質點的振動方向與波的傳播方向垂直的波稱為橫波。
橫波凸起的最高處稱為波峰，凹下的最低處稱為波谷
如果我們?cè)陂L彈簧的一端沿著其軸線方向來回推拉就會在彈簧中看到波動現象，這個波動情景與繩波的波動不同。
彈簧會形成密集的部分和稀疏的部分，彈簧分布最密的地方稱為密部，分布最疏的地方稱為疏部，
密部和疏部相間地從一端傳到另一端形成波，彈簧內部的質點在波的傳播方向上來回振動物理學中，
質點的振動方向與波的傳播方向在同一直線上的波
在空氣中傳播的聲波就是縱波。在空氣中，發聲物體的振動會使它周圍的空氣發生疏密變化，
這種疏密相間的狀態向外傳播便形成了聲波(圖3-7)。
會跳舞的火焰如圖 3-8所示，將一支燃燒的蠟燭放在音響喇叭的紙盆前，讓音響播放音樂，開大音量，蠟燭的火焰會隨著音樂來回?cái)[動，就像在跳舞一樣。
請思考蠟燭火焰的擺動與縱波有什么聯系。聲波能傳遞能量,可以使蠟燭的火焰擺動。
有的波，既包含橫波，又包含縱波，如地震波。在震中附近，橫波引起地面水平晃動縱波引起地面上下顛簸。
橫波傳播速度略慢，但比較強，能造成巨大的搖晃，給地表建筑帶來嚴重破壞
因?yàn)榭v波在地球內部的傳播速度大于橫波，所以地震時，人們般先感覺到上下顛簸，然后才感覺到有很強的水平晃動。橫波是地震造成破壞的主要原因
縱波傳播速度快，但比較弱，使人有上下顛簸的感覺
波在介質中傳播時，各質點都在平衡位置附近振動，而整個波形不斷地向前傳播。如何描述一列波的運動情況呢?
(1)波的圖像若在繩波傳播的某個時刻拍下照片得到該時刻的波形
這個波形是由同一時刻具有不同位移的繩上各質點組成的。用橫坐標x表示沿波傳播方向上各個質點的平衡位置，用縱坐標，表示各個質點離開平衡位置的位移，規定位移方向向上為正值。
在坐標平面內，以某一時刻各個質點的x、y值描出各對應點，再把這些點用平滑曲線連接起來，就得到該時刻波的圖像，也稱波形曲線或波形。
對于橫波，波的圖像與波的形狀相似。波的圖像反映了介質中的各個質點在某一時刻的位移情況。通過某一時刻波的圖像，可直接得到各個質點在該時刻的位移。
波源做簡諧運動時，在各個時刻波的圖像是一條正弦(或余弦)曲線，這種波稱為簡諧波。它是一種最基本、最簡單的波，其他復雜的波可視為由若干個簡諧波合成。
簡諧運動的圖像是一條正弦(或余弦)曲線;橫波中的各質點做簡諧運動時，其圖像也是一條正弦(或余弦)曲線。
如圖3-10所示的兩圖像中，一個是振動圖像，另一個是波的圖像，你能將它們區分開來嗎?它們的物理意義分別是什么?請說出理由，并與同學討論交流。
在研究波動時，我們常關注的是波的傳播快慢、相鄰波峰或相鄰波谷的距離以及波傳播這段距離所需的時間。因此，我們需要引入一些新的物理量來描述這些特征。
在觀察一列橫波沿繩傳播時，我們發現質點都在自己的平衡位置附近做周期性的振動，如圖3-3所示。
各質點的振動周期相同，都等于波源的振動周期，這個周期就是波的周期，用T表示。介質中質點振動的頻率就是波的頻率，用表示。波的周期和頻率互為倒數，即
進一步觀察可知，圖3-3中的質點1和質點 13之間正好出現一個完整的波形。隨著振動的繼續傳播，這兩個質點的振動步調完全一致;在振動過程中的任意時刻，它們相對平衡位置的位移總是相同。兩個相鄰的、相對平衡位置的位移和振動方向總是相同的質點間的距離，稱為波長，用λ表示。
在橫波中，兩個相鄰波峰(或波谷)之間的距離等于波長
在縱波中兩個相鄰密部(或疏部)中央的距離等于波長
在圖3-13 中，有同學認為點M和點N是位移相同的兩個質點，它們之間的距離就等于該波的波長;
另有同學認為，位移總是相同的點 M和點P之間的距離才等于波長。這兩位同學的觀點對嗎?請說出理由，并與同學討論交流。
由圖 3-3 可見物理學中，將振動傳播的距離與傳播時間之比稱為波速。經過一個周期，振動在介質中傳播的距離等于一個波長。由此，可得到波速
通常，機械波在介質中的波速是由介質本身的性質決定的。在不同的介質中，波速是不同的。下表列出了0℃時聲波在幾種介質中的波速。
波速與波長、頻率的關系式雖然是從機械波得到的，但對于我們今后要學習的電磁波同樣適用。
停在水面上的兩艘船相距 24 m。一列水波在湖面上傳播開來，使船每分鐘上下振動20次。當甲船位于波峰時，乙船位于波谷，這時兩船之間還有另一個波峰，如圖3-14所示。若將水波視為橫波，求這列水波的波長和波速。
分析根據甲、乙兩船之間的水波波形圖，可求出水波的波長;再根據船的振動情況可求出水波的頻率;利用波長和頻率，便可根據公式u=λf求出波速。
解：由題意可知，甲、乙兩船之間的距離等于1.5 個波長。
討論質點振動在介質中的傳播形成波。解決波的傳播問題，通常需要將局部質點的振動情況與波傳播的情況相結合
從生活情境出發構建物理模型，是解決物理問題的重要方法。本題中首先要根據實際情境將水波簡化為簡諧波模型，畫出波形圖，再由甲、乙兩船在波形圖中對應的位置確定二者間的波形，求出波長。將船的振動簡化為簡諧運動，據此求出波的頻率。由波速與波長、頻率的關系式求出波速。
機械波的波長與波源的頻率及波速有關。一般情況下，機械波在介質中的波速僅由介質決定。敲擊頻率為 256 Hz的音叉產生的聲波，在空氣中傳播時波長為1.32m。若換成頻率為2048Hz的音叉，波長變?yōu)槎嗌?
圖 3-15(a)是一列簡諧橫波在t=2s時的圖像，圖3-15(b)是這列波中質點P的振動圖像，求該波的傳播速度和傳播方向。
結合波的圖像可知，經短暫時間，質點P運動到P'位置，如圖3-16所示。
因簡諧橫波在傳播時波形沿傳播方向平移，此時的波形過點P’(圖中藍線)。比較波形變化，可判斷該波沿x軸負方向傳播.
解 由圖 3-15(a)可知，這列波的波長λ=100cm;由圖 3-15(b)可知，這列波的周期T=2s.
通過介質中質點振動與波形傳播的關系，可由質點的振動情況確定波的傳播情況，也可由波的傳播情況確定質點的振動情況。
討論由波的形成過程理解質點振動與波形傳播之間的關系是解決問題的關鍵。圖 3-16 中若還知道該波沿x軸負方向傳播的距離，你能否確定該過程中質點P振動所經歷的時間?
如圖 3-17 所示，一列簡諧波沿x軸正方向傳播，藍線為t1=0時波的圖像，紅線為t2=0.01s時波的圖像。
已知周期T>0.01s，請判斷0.01s時質點P振動的方向，并求出波速.
能在熟悉的問題情境中運用簡諧波模型解釋機械波的問題;能分析與機械波相關的問題，通過推理得到結論并能解釋;能從相互作用和能量等不同角度認識機械波，能質疑他人的觀點--科學思維
引力波在愛因斯坦的廣義相對論中，引力被認為是時空彎曲的一種效應。這種彎曲時空是由質量的存在而導致的。
通常而言，在一個給定的體積內，包含的質量越大，在這個體積邊界處所導致的時空曲率越大(圖3-18)。當一個有質量的物體在時空中運動的時候，曲率變化反映了這個物體的位置變化。
在某些特定環境之下，加速物體能使曲率產生變化，并且能以波的形式向外以光速傳播。這種傳播現象稱為引力波，它以引力輻射的形式傳輸能量。同學們可舉辦一個關于引力波的討論會，通過查閱資料和討論交流了解更多有關引力波的知識。
1.某同學跟朋友們打籃球時，籃球掉進了球場旁邊的湖水里。該同學想向湖中丟一石塊激起水波，讓籃球隨水波漂回岸邊。該同學的想法能實現嗎?為什么?
2.一列簡諧橫波沿x軸傳播，在某時刻波的圖像如圖所示已知此時質點e的運動方向向下，則A.此波沿x軸正方向傳播B.質點c此時向下運動C.質點a將比質點b先回到平衡位置D.質點d振幅為 0
3.用手握住較長軟繩的一端連續上下抖動，形成一列簡諧橫波。某一時刻的波形如圖所示，繩上a、b 兩質點均處于波峰位置。下列說法正確的是A.a、b 兩質點之間的距離為半個波長B.a、b兩質點振動開始時刻相差半個周期C.質點b完成的全振動次數比質點a多一次D.質點b完成的全振動次數比質點a少一次
4.抖動繩子的一端，繩子每秒鐘做兩次全振動，產生如圖所示的橫波。求繩上橫波的頻率、波長和波速，并畫出 1.25s后的波形圖。若要增大繩波的波長，抖動繩子的頻率該如何改變?
5.有人用下列方法測量聲音的傳播速率。如圖所示，兩只船相距 14 km，一只船上的實驗員向水里放一口鐘，當她敲鐘時，船上的火藥同時發光;另一只船上的實驗員向水里放一個聽音器，他看到火藥發光后 10s，聽到了水下的鐘聲。請根據這些數據計算水中的聲速。
6.如圖所示，藍線是一列正弦波在某一時刻的圖像，經過 05s后，其圖像如圖中紅線所示已知該波的周期 T大于 0.5 s。
(1)若波向x軸正方向傳播，求該波的波速和周期;(2)若波向x軸負方向傳播，求該波的波速和周期
7.圖為一列簡諧橫波在t=2s時的波形圖，圖為介質中平衡位置在x=1.5m處質點的振動圖像，P是平衡位置為x=2m的質點。
求:(1)波的傳播方向及波速(2)前2s內質點P運動的路程
8.如圖所示，一列水平向右傳播的簡諧橫波，波速大小v=0.6 m/s，質點P的平衡位置坐標x=0.96 m。某時刻該波剛好傳到距點O 0.24m的位置，從該時刻開始計時
(1)經過多長時間，質點P第一次到達波峰?(2)經過多長時間，質點P第二次到達波谷?當質點P第二次到達波谷時，質點P通過的路程及在該時刻的位移為多少?
