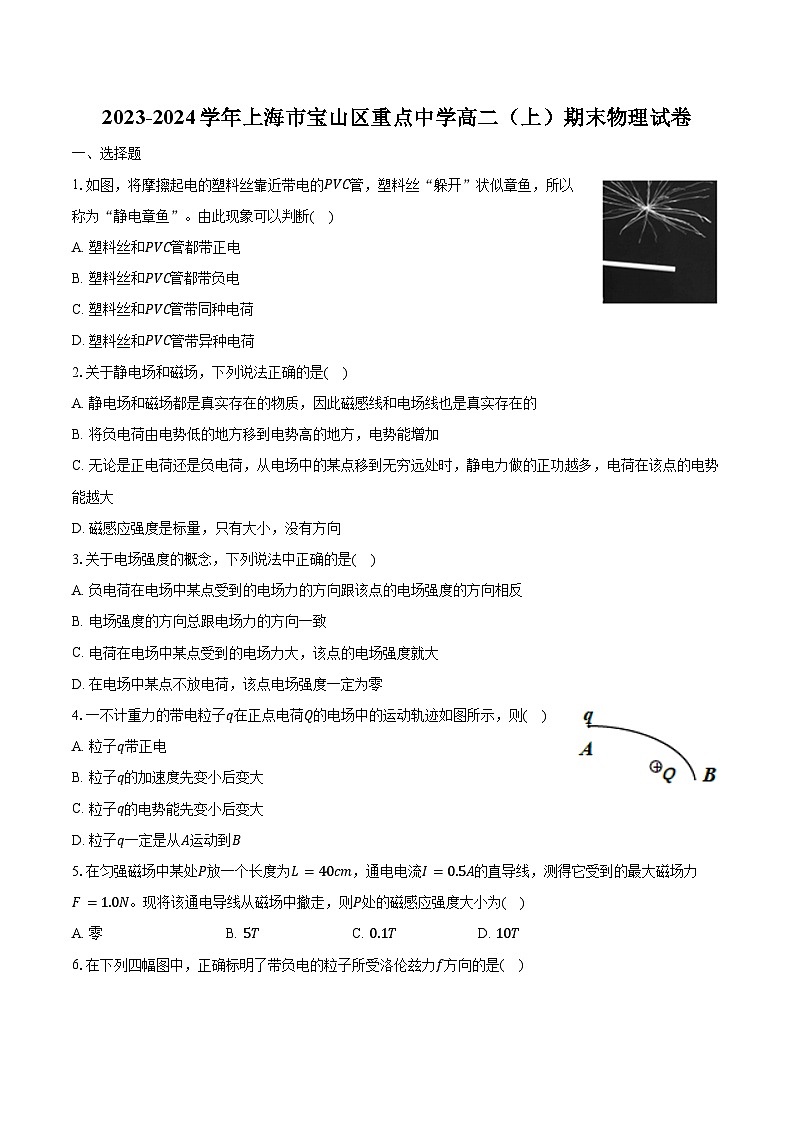

2023-2024學年上海市寶山區重點中學高二（上）期末物理試卷(含解析）

這是一份2023-2024學年上海市寶山區重點中學高二（上）期末物理試卷(含解析），共16頁。試卷主要包含了選擇題，非選擇題等內容，歡迎下載使用。
1.如圖，將摩擦起電的塑料絲靠近帶電的PVC管，塑料絲“躲開”狀似章魚，所以稱為“靜電章魚”。由此現象可以判斷( )
A. 塑料絲和PVC管都帶正電
B. 塑料絲和PVC管都帶負電
C. 塑料絲和PVC管帶同種電荷
D. 塑料絲和PVC管帶異種電荷
2.關于靜電場和磁場，下列說法正確的是( )
A. 靜電場和磁場都是真實存在的物質，因此磁感線和電場線也是真實存在的
B. 將負電荷由電勢低的地方移到電勢高的地方，電勢能增加
C. 無論是正電荷還是負電荷，從電場中的某點移到無窮遠處時，靜電力做的正功越多，電荷在該點的電勢能越大
D. 磁感應強度是標量，只有大小，沒有方向
3.關于電場強度的概念，下列說法中正確的是( )
A. 負電荷在電場中某點受到的電場力的方向跟該點的電場強度的方向相反
B. 電場強度的方向總跟電場力的方向一致
C. 電荷在電場中某點受到的電場力大，該點的電場強度就大
D. 在電場中某點不放電荷，該點電場強度一定為零
4.一不計重力的帶電粒子q在正點電荷Q的電場中的運動軌跡如圖所示，則( )
A. 粒子q帶正電
B. 粒子q的加速度先變小后變大
C. 粒子q的電勢能先變小后變大
D. 粒子q一定是從A運動到B
5.在勻強磁場中某處P放一個長度為L=40cm，通電電流I=0.5A的直導線，測得它受到的最大磁場力F=1.0N?，F(xiàn)將該通電導線從磁場中撤走，則P處的磁感應強度大小為( )
A. 零B. 5TC. 0.1TD. 10T

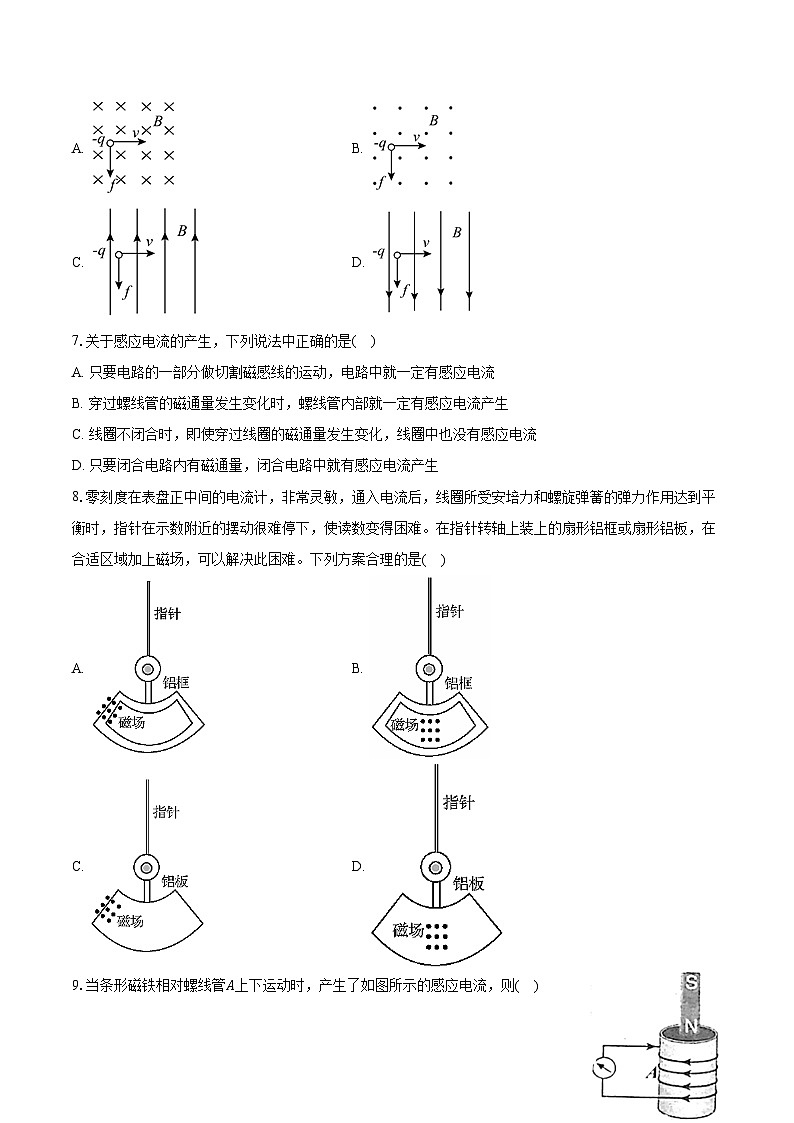

6.在下列四幅圖中，正確標明了帶負電的粒子所受洛倫茲力f方向的是( )
A. B.
C. D.
7.關于感應電流的產生，下列說法中正確的是( )
A. 只要電路的一部分做切割磁感線的運動，電路中就一定有感應電流
B. 穿過螺線管的磁通量發生變化時，螺線管內部就一定有感應電流產生
C. 線圈不閉合時，即使穿過線圈的磁通量發生變化，線圈中也沒有感應電流
D. 只要閉合電路內有磁通量，閉合電路中就有感應電流產生
8.零刻度在表盤正中間的電流計，非常靈敏，通入電流后，線圈所受安培力和螺旋彈簧的彈力作用達到平衡時，指針在示數附近的擺動很難停下，使讀數變得困難。在指針轉軸上裝上的扇形鋁框或扇形鋁板，在合適區域加上磁場，可以解決此困難。下列方案合理的是( )
A. B.
C. D.
9.當條形磁鐵相對螺線管A上下運動時，產生了如圖所示的感應電流，則( )
A. 條形磁鐵正在向下運動
B. 螺線管A有收縮的趨勢
C. 通過螺線管A的磁通量正在變小
D. 螺線管A對水平桌面的壓力將變大

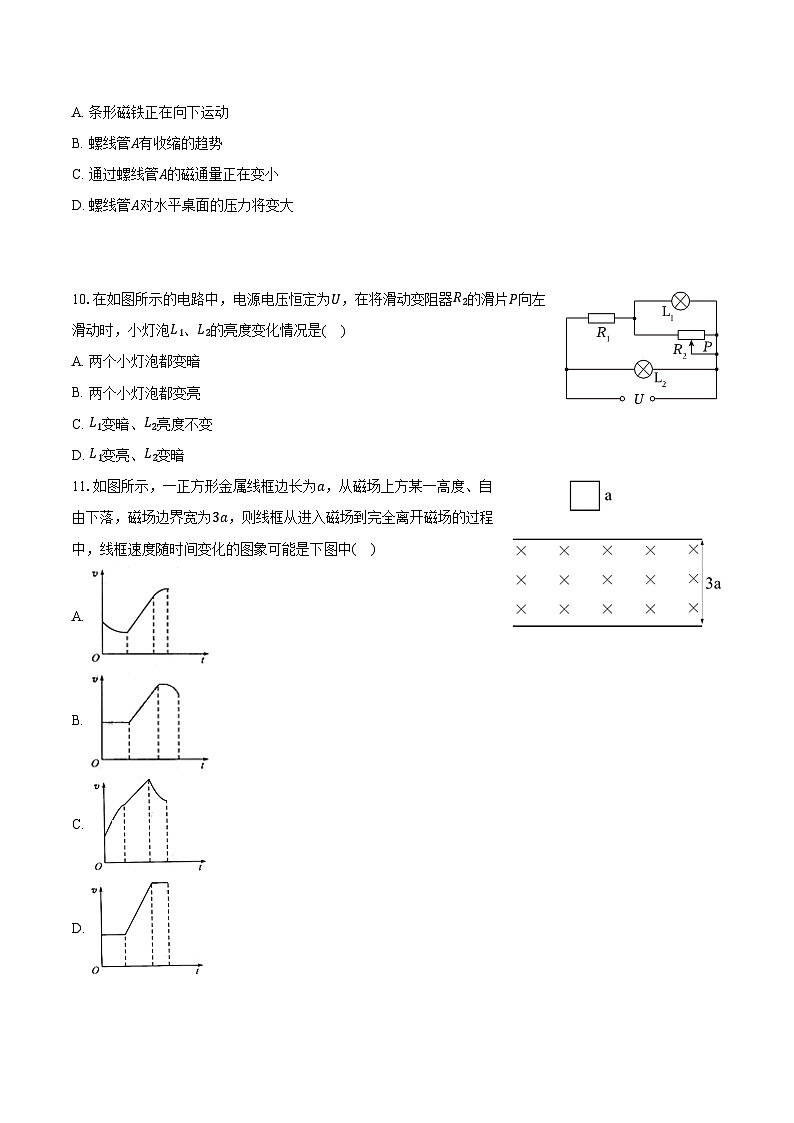

10.在如圖所示的電路中，電源電壓恒定為U，在將滑動變阻器R2的滑片P向左滑動時，小燈泡L1、L2的亮度變化情況是( )
A. 兩個小燈泡都變暗
B. 兩個小燈泡都變亮
C. L1變暗、L2亮度不變
D. L1變亮、L2變暗
11.如圖所示，一正方形金屬線框邊長為a，從磁場上方某一高度、自由下落，磁場邊界寬為3a，則線框從進入磁場到完全離開磁場的過程中，線框速度隨時間變化的圖象可能是下圖中( )
A.
B.
C.
D.
12.在光滑絕緣水平面上，一輕繩拉著一個帶電小球繞豎直方向的軸O在勻強磁場中做逆時針方向的水平勻速圓周運動，磁場的方向豎直向下，其俯視圖如圖，若小球運動到A點時，繩子突然斷開，關于小球在繩斷開后可能的運動情況，以下說法不可能的是( )
A. 小球做逆時針勻速圓周運動，半徑不變B. 小球做逆時針勻速圓周運動，半徑減小
C. 小球做順時針勻速圓周運動，半徑不變D. 小球做順時針勻速圓周運動，半徑減小
二、非選擇題
13.描述電場的力的性質的物理量為______ ，描述電場的能的性質的物理量為______ 。
14.利用直流電源給蓄電池充電，蓄電池兩端電壓為12V，充電電流為2A，充電時間2分鐘，則充電過程中電流所做功______ J，電源的______ 能轉化為蓄電池的化學能。
15.如圖所示的勻強磁場中，磁感應強度為B，線框面積為S。當線框平面與磁場方向垂直時，穿過線框的磁通量為______；當線框從圖示位置繞OO′軸轉過180°的過程，穿過線框磁通量的變化量為______。
16.將一個電荷量為5×10?8C的正電荷從電場中的A點移到B點，電場力做功3×10?6J，則A、B兩點的電勢差為______ V。若B點為零電勢點，則A點電勢為______ V。
17.一質量為m、電荷量為?e的電子以平行于兩極板的速度v0進入勻強電場，如圖。若兩極板間電場強度大小為E，兩極板間的距離為d，板長為L，電子沒有擊中極板，則該平行電容板間電壓為______ ，電子從進入電場到飛出極板電場力做功為______ 。
18.如圖中是螺旋測微器和游標卡尺的某次測量。其中螺旋測微器的讀數為______ mm，游標卡尺的讀數為______ mm。
19.圖示為研究左手定則的實驗裝置圖．閉合電鍵，銅棒P向右擺動，則U形磁鐵的A端為______極(選填“N”或“S”)。銅棒P從靜止開始起，第一次到達右側最高點的過程中，不計空氣阻力，其機械能______(選填“增大”、“減小”、“先增后減”、“先減后增”)。
20.某同學為了探究影響感應電流方向的因素，使用了圖所示的實驗電路。先閉合開關S2，再閉合開關S1，發現閉合S1瞬間，電流表指針向左偏了一下。閉合開關S1和S2，穩定后再分別進行以下操作，出現的情況是：
(1)將滑動變阻器的滑片迅速向右移動時，電流表指針______ (填“向左偏”或“向右偏”或“不偏轉”)；
(2)先斷開S2，稍后再閉合S2瞬間，電流表指針______ (填“向左偏”或“向右偏”或“不偏轉”)；
(3)將線圈A迅速從線圈B中拔出時，電流表指針______ (填“向左偏”或“向右偏”或“不偏轉”)。
21.某一具有速度選擇器的質譜儀原理如圖所示，A為粒子加速器，加速電壓為U1；B為速度選擇器，磁場與電場正交，磁感應強度為B1，兩板間距離為d；C為偏轉分離器，磁感應強度為B2。今有一質量為m，電荷量為e的正粒子(不計重力)，經加速后，該粒子恰能通過速度選擇器，粒子進入分離器后做勻速圓周運動。求：
(1)粒子的速度v為多少？
(2)速度選擇器兩板間電壓U2為多少？
(3)粒子在B2磁場中做勻速圓周運動的半徑R為多大？
22.如圖所示PQ、MN為足夠長的兩平行金屬導軌，它們之問連接一個阻值R=10Ω的電阻；導軌間距為L=1m，導軌電阻不計，長約1m，質量m=0.1kg的均勻金屬桿水平放置在導軌上(金屬桿電阻不計)，它與導軌的滑動摩擦因數μ= 35，導軌平面的傾角為θ=30°，在直導軌平面方向有勻強磁場，磁感應強度為B=0.5T，今讓金屬桿AB由靜止開始下滑，從桿靜止開始到桿AB恰好勻速運動的過程中經過桿的電量q=1C，求：
(1)當AB下滑速度為4m/s時加速度的大小
(2)AB下滑的最大速度
(3)B由靜止開始下滑到恰好勻速運動通過的距離
(4)從靜止開始到AB勻速運動過程R上產生的熱量
答案和解析
1.【答案】C
【解析】解：根據電荷之間相互作用的特點：同種電荷相互排斥，由此可知塑料絲“躲開”是塑料絲和PVC管帶同種電荷；由于不知道塑料絲與哪一種物體摩擦，所以不能判斷出塑料絲帶正電還是帶負電，故C正確，ABD錯誤。
故選：C。
同種電荷相互排斥，異種電荷相互吸引，這種現象與驗電器的工作原理相同，由此分析即可。
本題考查了摩擦起電的實質、物體的受力分析、電荷間的相互作用規律，難度不大，要掌握。
2.【答案】C
【解析】解：A、電場線和磁感線都是人為假想的圖線，實際中并不存在，故A錯誤；
B、根據Ep=qφ可知，將負電荷由電勢低的地方移到電勢高的地方，電勢能減小，故B錯誤；
C、根據電勢能的定義可知，無論是正電荷還是負電荷，從電場中的某點移到無窮遠處時，只要靜電力做的正功越多，電荷在該點的電勢能越大，故C正確；
D、磁感應強度是矢量，有大小也有方向，故D錯誤。
故選：C。
明確電場線和磁感線是人為引入的虛擬線，實際中并不存在；明確電勢能的定義，知道電場力做正功時電勢能減小，電場力做負功時電勢能減小，能根據電場力做功確定某點電勢能的大小；明確磁感應強度是矢量，有大小和方向。
本題考查對磁感應強度、磁感線以及電勢能的理解，要注意明確不論正負電荷，只要電場力做正功，電勢能減小，電場力做負功時，電勢能增大。
3.【答案】A
【解析】解：A、負電荷在電場中某點所受的電場力方向和該點電場強度方向相反，故A正確。
B、電場強度的方向與正電荷所受電場力方向相同，與負電荷所受電場力方向相反，故B錯誤。
C、電場強度由電場本身性質決定，電荷在電場中某點的電場力大，可能是電荷量較大，電場強度不一定大，故C錯誤。
D、在電場中某點不放電荷，該點電場強度不變，不為零，故D錯誤。
故選：A。
電場強度的方向與正電荷所受電場力方向相同，與負電荷所受電場力方向相反，大小由電場本身決定，與放入電場中的檢驗電荷無關．
解決本題的關鍵知道電場強度是矢量，掌握電場強度的定義式，知道電場強度的方向，注意不能說電場強度方向與電場力方向相同．
4.【答案】C
【解析】解：A、根據粒子彎曲方向可知，帶電粒子受力的方向向里指向正電荷，所以粒子q帶負電，故A錯誤；
B、無論粒子從哪端入射，都是先靠近電荷再遠離電荷，靠近源電荷的地方場強大，所以粒子q的加速度先變大后變小，故B錯誤；
C、根據粒子受力和運動方向可知，電場力先做正功后做負功，所以粒子q的電勢能先變小后變大，故C正確；
D、粒子無論是由A到B還是由B到A，由于受力均向里，都可能形成如圖所示的軌跡，故無法判粒子的運動方向，故D錯誤。
故選：C。
根據軌跡彎曲的方向判斷粒子的受力方向，從而判斷粒子所受電場力做功的正負，電勢能的變化和動能的變化。
本題考查了在點電荷電場中電場力做功與電勢能變化的關系，解題的關鍵是根據軌跡彎曲的方向判斷粒子的受力的方向。
5.【答案】B
【解析】解：當通電導線與磁場方向垂直時，安培力最大，根據安培力公式F=BIL，得磁感應強度B=FIL=1.00.5×0.4T=5T；將該通電導線從磁場中撤走，則P處的磁感應強度大小不變?nèi)匀粸?T，故ACD錯誤，B正確。
故選：B。
根據安培力公式求磁感應強度；空間中某點的磁場的大小和方向與放入電流無關，據此作答。
注意：空間中某點的磁感應強度的大小和方向決定于磁場本身，放入電流無關。
6.【答案】A
【解析】解：A、根據左手定則，圖A中洛倫茲力的方向正確，故A正確；
B、根據左手定則，圖B中洛倫茲力方向向上，故B錯誤；
C、根據左手定則，圖C中洛倫茲力方向垂直紙面向里，故C錯誤；
D、根據左手定則，圖D中洛倫茲力方向垂直紙面向外，故D錯誤。
故選：A。
本題考查了左手定則的應用，在應用左手定則時注意：伸開左手，使拇指與其余四個手指垂直，并且都與手掌在同一平面內，讓磁感線進入手心，并使四指指向正電荷運動方向或者負電荷運動的反方向，這時拇指所指的方向就是運動電荷在磁場中所受洛倫茲力的方向。
熟練應用左手定則判斷帶電粒子運動方向、磁場方向、洛倫茲力方向三者之間關系，在應用時注意磁場方向的表示方法，不要混淆磁場方向；同時注意在判斷負電荷受力時，四指指向負電荷運動的反方向。
7.【答案】C
【解析】解：A、導體做切割磁感線運動，不一定有感應電流產生，只有當閉合電路的一部分導體做切割磁感線運動時才一定有感應電流產生。故A錯誤。
B、穿過螺線管的磁通量發生變化時，若螺線管不閉合，則螺線管內部沒有感應電流產生，故B錯誤。
C、穿過線圈的磁通量發生變化時線圈會產生感應電動勢，若線圈不閉合，則線圈沒有感應電流，故C正確。
D、閉合電路內有磁通量，若磁通量不發生變化，則閉合電路中沒有感應電流產生，故D錯誤。
故選：C。
產生感應電流的條件是穿過閉合電路的磁通量發生變化，或閉合電路的一部分導體做切割磁感線運動．根據這個條件進行判斷．
感應電流產生的條件細分有兩點：一是電路要閉合；二是穿過電路的磁通量發生變化，即穿過閉合電路的磁感線的條數發生變化．
8.【答案】D
【解析】解：AC、如圖所示，當指針向左偏轉時，鋁框或鋁板可能會離開磁場，產生不了感應電流，起不到電磁阻尼的作用，指針不能很快停下，所以A、C方案不合理，故AC錯誤；
B、此圖是鋁框，磁場在鋁框中間，當指針偏轉角度較小時，鉬框不能切割磁感線，不能產生感應電流，起不到電磁阻尼的作用，指針不能很快停下，B方案不合理，故B錯誤；
D、此圖是鋁板，磁場在鋁板中間，無論指針偏轉角度大小，都會在鋁板上產生感應電流，起到電磁阻尼的作用，指針會很快穩定的停下，便于讀數，D方案合理，故D正確．
故選：D。
本題考查電磁阻尼基本知識，當閉合導體磁通量發生改變，產生感應電流，安培力阻礙導體與磁場的相對運動．
9.【答案】C
【解析】解：AC、根據安培定則可知，感應電流的磁場的方向向下，與條形磁鐵的磁場的方向是相同的，根據楞次定律可知，穿過線圈的磁通量正在減小，則一定是條形磁鐵向上運動，故A錯誤，C正確；
B、在圖示的位置，當穿過線圈A的磁通量減小時，螺線管A的面積擴大，可以阻礙穿過螺線管的磁通量的減小，所以螺線管有擴大的趨勢，故B錯誤；
D、根據楞次定律的推廣“來拒去留”可知，當條形磁鐵向上運動的時候，螺線管有跟隨條形磁鐵運動的趨勢，所以螺線管對水平桌面的壓力減小，故D錯誤。
故選：C。
當磁鐵的運動時，穿過線圈的磁通量變化，產生感應電流；先根據安培定則，結合感應電流的方向判斷出穿過線圈的磁場(磁通量)的方向，然后由楞次定律判斷出磁場的變化，進而判斷出條形磁鐵運動的方向。
楞次定律是高中物理的一個重點，也是?？純?nèi)容，一定要正確、全面理解楞次定律含義，掌握應用楞次定律解題的思路與方法．
10.【答案】C
【解析】解：將滑動變阻器R2的滑片P向左滑動時，滑動變阻器接入電路的電阻減小，外電路總電阻減小。電源電壓恒定為U，則L2兩端電壓保持不變，流過L2的電流不變，L2亮度不變。電路總電阻減小，則總電流增大，流過R1的支路電流增大，則R1兩端的電壓增大，L1兩端電壓減小，L1變暗，故ABD錯誤，C正確。
故選：C。
將滑動變阻器R2的滑片P向左滑動時，滑動變阻器接入電路的電阻減小，外電路總電阻減小，根據歐姆定律分析干路電流的變化，進而判斷兩個燈泡的電流或電壓的變化情況，即可判斷燈泡亮度的變化情況。
本題首先要搞清電路的連接方式，其次按“局部→整體→局部”的思路進行分析。
11.【答案】C
【解析】解：A、金屬框進入勻強磁場時，做減速運動，則重力小于所受安培力；根據安培力公式F=B2L2vR可知，出磁場時的速度大于進入磁場的速度，則出磁場時必定也做減速運動．故A錯誤；
B、金屬框進入勻強磁場時，若重力與所受安培力平衡，做勻速直線運動；出磁場時的速度大于進入磁場的速度，則出磁場時必定做減速運動；由于安培力大于重力，所以速度減小時，線框所受的安培力減小，則合力減小，加速度減小，棒做加速度減小的減速運動，而不是加速度增大的減速運動．故B錯誤；
C、開始時棒的速度增大，根據安培力公式F=B2L2vR可知，速度增大時，線框所受的安培力增大，則合力減小，加速度減小，棒做加速度減小的加速運動；出磁場時棒做減速運動，由于安培力大于重力，所以速度減小時，線框所受的安培力減小，則合力減小，加速度減小，棒做加速度減小的減速運動．故C正確；
D、金屬框進入勻強磁場時，若重力與所受安培力平衡，做勻速直線運動；出磁場時的速度大于進入磁場的速度，則出磁場時必定做減速運動．故D錯誤．
故選：C
金屬框自由下落，進入勻強磁場時，可能做勻速直線運動，可能做加速運動，也可能做減速運動，根據安培力與速度成正比的關系，分析加速度的變化，再選擇圖象．
解決本題時，關鍵要注意條件不明時，要考慮各種情況．安培力與速度關系式F=B2L2vR，在分析電磁感應導體運動情況時經常用到，要在理解的基礎上加強記憶．
12.【答案】B
【解析】【分析】
運動的帶點粒子在磁場中受力洛倫茲力的作用，分小球帶正電和負電兩種情況進行討論，用左手定則判斷洛倫茲力的方向，根據向心力公式分析繩子所受的力，繩子斷開后，繩子的拉力為零，小球僅受洛倫茲力，根據受力情況判斷小球的運動情況即可。
解題的關鍵是能正確分析向心力的來源，知道如何判斷洛倫茲力的方向，難度適中。
【解答】
AB.若小球帶正電，則小球所受的洛倫茲力指向圓心，開始時，拉力可能為零，繩斷后，仍然洛倫茲力提供向心力，逆時針做圓周運動，半徑不變。
若開始靠洛倫茲力和拉力的合力提供向心力，拉力減小為零，小球靠洛倫茲力提供向心力，速度的大小不變，半徑變大，故B錯誤，A正確；
CD.如果小球帶負電，則小球所受的洛倫茲力方向背離圓心，當洛倫茲力的大小等于小球原來所受合力大小時，繩子斷后，小球做順時針的勻速圓周運動，半徑不變，也可能洛倫茲力大于之前合力的大小，則半徑減小，故CD正確。
故選B。
13.【答案】電場強度 電勢
【解析】解：物理學中用電場強度來描述電場力的性質；用電勢來描述電場能的性質。
故答案為：電場強度；電勢。
明確電場的性質，知道各物理量的定義和它們的物理意義。
本題考查電場的描述，要注意明確電場強度和電勢能定義，正確理解它們的物理意義。
14.【答案】2880 電
【解析】解：已知蓄電池兩端電壓為U=12V，充電電流為I=2A，充電時間t=2min=120s，
則充電過程中電流所做功為
W=UIt=12×2×120J=2880J
充電過程中，電源的電能轉化為蓄電池的化學能。
故答案為：2880，電。
根據W=UIt求充電過程中電流所做功。充電過程中，電源的電能轉化為蓄電池的化學能。
解答本題的關鍵要掌握電功公式W=UIt，解題時要注意單位的換算。
15.【答案】BS ?2BS
【解析】解：當線框平面與磁場方向垂直時，穿過線框的磁通量為Φ=BS；
當線框從圖示位置繞OO′軸轉過180°時，穿過線框磁通量為：Φ′=?BS
所以當線框從圖示位置繞OO′軸轉過180°的過程，穿過線框磁通量的變化量為：ΔΦ=Φ′?Φ=?BS?BS=?2BS
故答案為：BS，?2BS
圖示時刻，線圈與磁場垂直，穿過線圈的磁通量等于磁感應強度與線圈面積的乘積．當它繞軸轉過θ角時，線圈在磁場垂直方投影面積為Scsθ，磁通量等于磁感應強度與這個投影面積的乘積．線圈從圖示轉過180°時，磁通量為?BS，磁通量的變化量大小等于初末位置磁通量之差．
16.【答案】60 60
【解析】解：根據公式WAB=qUAB
代入WAB=3×10?6J，q=5×10?8C
得UAB=60V
若φB=0，由UAB=φA?φB=φA?0
得φA=60V
故答案為：60，60。
根據電場力做功的公式和電勢差的公式代入數據求解即可。
考查電場力做功的公式和電勢差的計算問題，熟練掌握基本公式的理解和應用即可。
17.【答案】Ed e2E2L22mv02
【解析】解：根據電場強度的計算公式，該平行電容板間電壓U=Ed
粒子從進入電場到飛出極板做類平拋運動，根據類平拋運動規律，平行于極板方向：L=v0t
垂直于極板方向：y=12at2，a=eEm
解得y=eEL22mv02
則電場力做功W=eEy=e2E2L22mv02
故答案為：Ed e2E2L22mv02。
根據電場強度的計算公式求解電壓；根據類平拋運動的規律結合運動學公式與牛頓第二定律可求出偏轉位移y，并由W=qEy求得。
本題主要是考查帶電粒子在電場中的運動，解答本題的關鍵是掌握類平拋運動的規律，知道電場力做功的計算方法。
18.【答案】0.900 14.50
【解析】解：螺旋測微器固定刻度最小分度為0.5mm，可動刻度最小分度為0.01mm，讀數時需要估讀一位，根據螺旋測微器所示圖像可讀得其讀數為
0.5mm+40.0×0.01mm=0.900mm
圖中游標卡尺游標尺為(20分)度值，其精度為0.05mm，根據圖像可讀得游標卡尺的讀數為
14mm+10×0.05mm=14.50mm
故答案為：0.900；14.50。
先確定螺旋測微器的最小分度值再讀數；先確定游標卡尺的最小分度值再讀數。
本題關鍵掌握螺旋測微器和游標卡尺的讀數方法。
19.【答案】N 增大
【解析】解：導體棒向右運動，說明導體棒受到向右的安培力作用，根據左手定則可知磁場方向豎直向下，因此U形磁鐵的A端為N極；導體棒所受的安培力對導體棒做正功，機械能增大。
故答案為：N；增大。
導體棒向右運動，說明導體棒受到向右的安培力作用，根據左手定則判斷磁場方向；安培力做正功，機械能增大，據此作答。
通電導體在磁場中受安培力作用，安培力可以對導體棒做正功，可以做負功或不做功；安培力對導體棒做正功，電能轉化為機械能。
20.【答案】向右偏 不偏轉 向左偏
【解析】解：根據題意可知，閉合開關S2，線圈B與電流表形成閉合回路，閉合開關S1，線圈A中有電流，產生磁場，則閉合S1瞬間，穿過線圈B的磁通量增大，電流表指針向左偏
(1)將滑動變阻器的滑片迅速向右移動時，流過線圈A的電流減小，電流產生的磁感應強度減小，穿過線圈B的磁通量減小，電流表指針向右偏。
(2)先斷開S2，稍后再閉合S2瞬間，穿過線圈B的磁通量不變，電流表指針不偏轉。
(3)將線圈A迅速從線圈B中拔出時，穿過線圈B的磁通量減小，電流表指針向右偏.。
故答案為：(1)向右偏；(2)不偏轉；(3)向左偏。
(1)滑動變阻器向右運動，電流減小，磁感應強度減小，電流表向右偏；
(2)斷開S2又閉合，通過B的磁通量不變，所以不偏轉；
(3)A從B中拔出時，磁通量減小，電流表向右偏。
學生在解決本題時，應注意對楞次定律有所了解。
21.【答案】解：(1)粒子經過加速電場U1加速后，根據動能定理：eU1=12mv2?0
解得：v= 2eU1m
(2)因?yàn)榱Ｗ忧∧芡ㄟ^速度選擇器，則粒子在速度選擇器中受到的電場力和洛倫茲力為一對平衡力，即：eE=eU2d=evB1
解得：U2=B1d 2eU1m
(3)粒子在B2磁場中運動時，洛倫茲力提供向心力，則：evB2=mv2R
解得：R=1B2 2mU1e
答：(1)粒子的速度v為 2eU1m；
(2)速度選擇器兩板間電壓U2為B1d 2eU1m；
(3)粒子在B2磁場中做勻速圓周運動的半徑R為1B2 2mU1e。
【解析】(1)根據動能定理可以求出粒子的速度v；
(2)在速度選擇器中作勻速直線運動，電場力與洛倫茲力平衡，根據Eq=qvB1求出電壓U2；
(3)根據洛倫茲力提供向心力，應用牛頓第二定律可以求出粒子在B2磁場中做勻速圓周運動的半徑R。
解決該題需要明確知道粒子在速度選擇器內做的是勻速直線運動，洛倫茲力和電場力大小相等，方向相反。
22.【答案】解：(1)取AB桿為研究對象其受力如圖示建立如圖所示坐標系mgsinθ?FA?f=ma ①
N?mgcsθ=0 ②
摩擦力f=μN(yùn) ③
安培力 FA=BIL ④
I=ER ⑤
E=BLv ⑥
聯立上面①②③④⑤⑥
解得a=1m/s2；
(2)導體棒的加速度減小到零時速度最大。
根據平衡條件可得：mgsinθ=μmgcsθ+B2L2vmR
解得：vm=8m/s
(3)從靜止開始到勻速運動過程中：
q=I?t=E?R?t=BLSR
解得：S=20m；
(4)根據能量守恒定律可得：mg?=12mvm2+Qf+QR
代入數據解得：QR=0.8J。
答：(1)當AB下滑速度為4m/s時加速度的大小為1m/s2；
(2)AB下滑的最大速度為8m/s；
(3)AB由靜止開始下滑到恰好勻速運動通過的距離為為20m
(4)從靜止開始到AB勻速運動過程R上產生的熱量為0.8J。
【解析】(1)根據牛頓第二定律結合安培力的計算公式進行求解；
(2)導體棒的加速度減小到零時速度最大，根據平衡條件求解；
(3)從靜止開始到勻速運動過程中，根據電荷量的計算公式求解；
(4)根據能量守恒定律求解R上產生的熱量。
對于電磁感應問題研究思路常常有兩條：一條從力的角度，根據牛頓第二定律或平衡條件列出方程；另一條是能量，分析涉及電磁感應現象中的能量轉化問題，根據動能定理、功能關系等列方程求解。
