第4章 光的折射 透鏡 單元綜合檢測（解析版）

這是一份第4章 光的折射 透鏡 單元綜合檢測（解析版），共19頁。

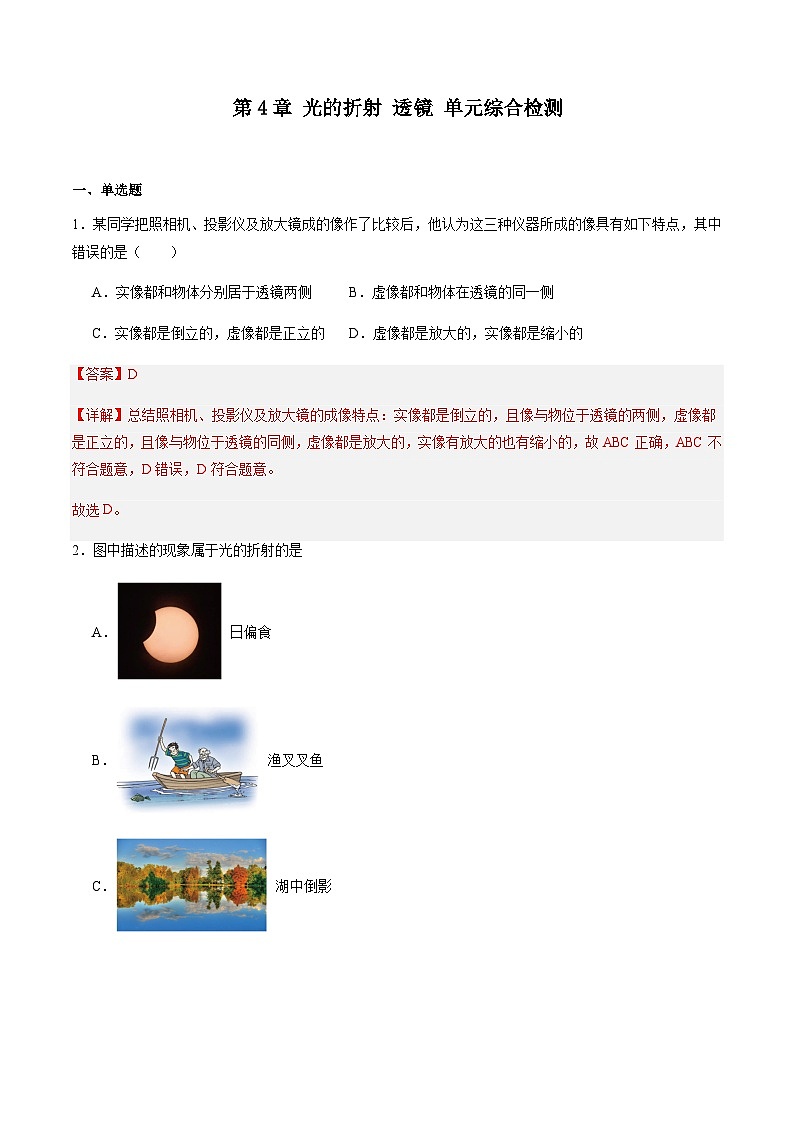

第4章 光的折射 透鏡 單元綜合檢測 一、單選題 1．某同學把照相機、投影儀及放大鏡成的像作了比較后，他認為這三種儀器所成的像具有如下特點，其中錯誤的是（　　） A．實像都和物體分別居于透鏡兩側??????? B．虛像都和物體在透鏡的同一側 C．實像都是倒立的，虛像都是正立的???? D．虛像都是放大的，實像都是縮小的 【答案】D 【詳解】總結照相機、投影儀及放大鏡的成像特點：實像都是倒立的，且像與物位于透鏡的兩側，虛像都是正立的，且像與物位于透鏡的同側，虛像都是放大的，實像有放大的也有縮小的，故ABC正確，ABC不符合題意，D錯誤，D符合題意。 故選D。 2．圖中描述的現象屬于光的折射的是 A． 日偏食 B． 漁叉叉魚 C． 湖中倒影 D． 汽車觀后鏡 【答案】B 【分析】（1）光在同種、均勻、透明介質中沿直線傳播，產生的現象有小孔成像、激光準直、影子的形成、日食和月食等； （2）光線傳播到兩種介質的表面上時會發生光的反射現象，例如水面上出現岸上物體的倒影、平面鏡成像、玻璃等光滑物體反光都是光的反射形成的； （3）光線在同種不均勻介質中傳播或者從一種介質進入另一種介質時，就會出現光的折射現象，例如水池底變淺、水中筷子變彎、海市蜃樓等都是光的折射形成的． 【詳解】A、日偏食是光沿直線傳播形成的現象，不符合題意； B、看水中的魚時，由于光的折射，看到的魚的位置比實際的位置要淺，用魚叉叉魚時要叉向看到“魚”的下方，符合題意； C、湖中倒影，是平面鏡成像現象，是光的反射形成的，不符合題意； D、汽車的觀后鏡是一個凸面鏡，起擴大視野的作用，是光的反射現象，不符合題意． 故選B． 【點睛】重點是光的直線傳播、反射、折射所形成的現象，身邊有很多例子，是比較容易區分的，注意理論聯系實際，多總結． 3．透鏡在我們的生活、學習中應用廣泛．下列說法正確的是 A．借助放大鏡看地圖時，地圖到放大鏡的距離應大于一倍焦距 B．近視眼可利用凸透鏡矯正 C．照相時，被照者應站在鏡頭兩倍焦距以外 D．投影儀能使物體在屏幕上成倒立、放大的虛像 【答案】C 【分析】（1）近視眼用凹透鏡進行矯正，凹透鏡對光線有發散作用；遠視眼用凸透鏡進行矯正，凸透鏡對光線有會聚作用． （2）根據凸透鏡成像的三種情況和應用進行判斷： u>2f，成倒立、縮小的實像，應用于照相機，2f>v>f． 2f>u>f，成倒立、放大的實像，應用于投影儀，v>2f． u 30cm 【答案】A 【詳解】物體在凸透鏡前30cm處時，在屏上成一倒立放大的像，所以f＜30cm＜2f，得15cm＜f＜30cm． 故選A． 9．放在凸透鏡主光軸上焦點以內的點光源S發出的光，通過凸透鏡后的光路如圖所示，則下列說法正確的是 A．凸透鏡可以對光線起反射作用 B．凸透鏡只對平行于主光軸的光線起會聚作用 C．通過凸透鏡后的光線是發散的，因此凸透鏡的作用是對光線起發散作用 D．通過凸透鏡后的光線發散程度比原來小，仍然是會聚 【答案】D 【分析】凸透鏡又叫會聚透鏡，可以對光線起會聚作用． 【詳解】凸透鏡的會聚作用是指折射后的光線與原來比較，光線偏轉向了主光軸，即為會聚．故選D. 10．如圖所示，一束平行光經過一凸透鏡，調節光屏的位置直到在屏上得到一個最小、最亮的光斑．小明用此凸透鏡做“探究凸透鏡成像規律”的實驗，當物體距凸透鏡3Ocm 時，重新調節光屏的位置，清晰可得 A．倒立縮小的實像 B．倒立等大的實像 C．倒立放大的實像 D．正立放大的虛像 【答案】A 【詳解】從圖中光屏上最小、最亮的光斑到透鏡的距離就是焦距f=10cm；當物體距凸透鏡30cm 時，物距u=30cm＞2f，根據凸透鏡成像的規律，此時凸透鏡成倒立、縮小的實像．故A符合題意． 11．張強同學在光具座上做“研究凸透鏡成像”的實驗中，當光屏、透鏡及燭焰的相對位置如圖所示時，恰能在光屏上得到一個清晰的像．由此判斷，他所用凸透鏡的焦距（　?。? A．一定大于20cm B．一定在10cm到16cm之間 C．一定小于8cm D．一定在8cm到10cm之間 【答案】D 【詳解】由圖可知：u=20cm，v=16cm，且u＞v．由凸透鏡成像規律可知，此時的像是倒立縮小的實像． 由解得10cm＞f＞8cm，正確的選擇是D． 12．如今武漢的很多街口都安裝了360°高清晰攝像頭，由公安局實施24小時監控，來保護人民的安全。攝像機的像距幾乎不變，但鏡頭的功能類似于人眼睛的晶狀體，焦距可以調節。如圖所示，某嫌疑犯在成像板上已經成清晰的像，此時鏡頭的焦點在F處，在監控此人的過程中（該人在成像板上的像保持清晰），下列說法正確的是（　?。? A．如果該人遠離鏡頭，鏡頭的焦點可能變?cè)赽點 B．如果該人遠離鏡頭，鏡頭的焦點可能變?cè)赼點 C．如果該人靠近鏡頭，鏡頭的焦點可能變?cè)赽點 D．如果該人靠近鏡頭，鏡頭的焦點可能變?cè)赾點 【答案】C 【詳解】AB．如果該人遠離鏡頭，物距增大，像距減小，像點更靠近焦點，為使像成在原來位置，應減小透鏡的會聚能力，增大焦距，所以鏡頭的焦點可能變?cè)赾點。故A B錯誤； CD．如果該人靠近鏡頭，物距減小，像距增大，像點更遠離凸透鏡的焦點，為使像成在原來位置，應增大透鏡的會聚能力，減小焦距，所以鏡頭的焦點可能變?cè)赼、b點。 故C正確，D錯誤。 故選C。 二、填空題 13．透鏡是利用光的折射規律制成的，如圖所示，對光有會聚作用的有 ，對光有發散作用的有 。 【答案】 bce ad 【詳解】[1][2]凸透鏡中間厚、兩邊??；凹透鏡中間薄，兩邊厚。由圖示可知，bce都是凸透鏡，對光具有會聚作用；ad都是凹透鏡，對光具有發散作用。 14．正常眼睛觀察近處物體最清晰而又不疲勞的距離大約是 cm，這個距離叫明視距離；預防近視眼的措施之一，就是讀寫時眼睛與書本的距離應保持在明視距離． 【答案】25 【詳解】正常眼睛觀察近處物體最清晰而又不疲勞的距離大約是25cm，這個距離叫明視距離． 點睛：眼睛看近處物體最舒服的距離是25cm，這個距離是明視距離． 15．近期流行的“自拍神器”給旅行者自拍帶來方便．如圖所示，與直接拿手機自拍相比，利用自拍桿可以 物距，減小人像的大小，從而 取景范圍，取得更好的拍攝效果．（均選填“增大”或“減小”） 【答案】 增大 增大 【詳解】根據凸透鏡成實像時，物距越大，像距越小，像越小，可知“自拍神器”與直接拿手機自拍相比，利用自拍桿可以增大物距，減小人像的大小，從而增大取景范圍，取得更好的拍攝效果． 16．當光從水斜射入空氣中時，折射角 入射角；當光從空氣垂直射入玻璃時，折射角 入射角．（均選填“大于”、“等于”或“小于”） 【答案】大于；等于 【詳解】解：當光從水斜射入空氣中時，折射角大于入射角；當光從空氣垂直射入玻璃時，折射角等于入射角． 故答案為大于；等于． 【點評】此題主要涉及到光的折射規律，光從空氣斜射入水等介質中時，折射角小于入射角；從水等介質斜射入空氣中時，折射角大于入射角．學習中要注意區分． 17．如圖所示，請你回答下列問題圖中所用的光學儀器是 透鏡，能夠成一個放大的圖象的原因是物體距離 透鏡 時，成一個 立、 的 像． ?? 【答案】 凸 凸 小于焦距 正 放大 虛 【詳解】由圖知道，當透鏡起的是放大鏡的作用，所以應該是凸透鏡，此時物體在凸透鏡一倍焦距之內，靠近報紙時，成的是正立、放大的虛像． 18．圓形魚缸里養了條金魚，從斜上方看和從側面看大小、位置都不一樣，它們都是魚缸里的魚反射的光折射形成的 像，與實際的魚相比，從斜上方看到的魚是 (填“放大”、“等大”或“縮小”)的，位置稍 (填“高”或“低”)，從側面看到的魚是 (填“放大”、“等大”或“縮小”)的． 【答案】 虛 縮小 高 放大 【分析】解答此題要明確以下知識點： 圓形玻璃缸中有水，水和玻璃缸形成中間厚邊緣薄的透明體，是凸透鏡的模型． 當物距比像距大時，凸透鏡應成倒立、縮小的實像． 凸透鏡成像時，U＜f，成正立、放大的虛像． 當光線從水中斜射入空氣中時，折射角大于入射角． 【詳解】圓形魚缸相當于一個凸透鏡，從斜上方看此時物距比像距大，這時凸透鏡成倒立、縮小的實像．當魚反射的光線從水中斜射入空氣中時，發生折射，折射角大于入射角．所以逆著折射光線看上去，看到的魚的位置稍高一點；從側面看到的魚，魚的身體和玻璃缸之間的水形成中間厚邊緣薄的凸透鏡．魚在凸透鏡的一倍焦距以內，成正立、放大的虛像． 19．如圖所示為一種光學顯微鏡，其中目鏡和物鏡都是由 制成的，在光線較弱的情況下，反光鏡可以選用 （選填：“平面鏡”、“凹面鏡”）． 【答案】 凸透鏡 凹面鏡 【詳解】[1]目鏡和物鏡都相當于凸透鏡，物鏡相當于投影儀成倒立放大的實像．目鏡相當于放大鏡，把剛才的實像再次放大． [2]光線較強時物體能反射更多的光線，使像更清晰．當光線較暗時，依靠凹面鏡反射更多的光線，使物體更亮，像更清晰． 20．在“探究凸透鏡成像規律”的試驗中，將焦距為10cm的凸透鏡放置在光具座的50cm刻度處，在20cm刻度處放置一支點燃的蠟燭，如圖所示，此時燭焰通過透鏡能成一個倒立縮小的像，為驗證這個像是否為實像，需用 在圖中B、C兩點間移動找像，若將蠟燭移到光具座的45cm刻度處，應從 點一側（填“A”或“F”）觀察才能看到正立放大的燭焰像。 【答案】 光屏 F 【詳解】[2]焦距為10厘米的凸透鏡放置在光具座的50厘米刻度處，則物距 u=50.0cm?20.0cm=30.0cm>2f=20cm 所以成縮小倒立的實像，此時像距 10cm=f
