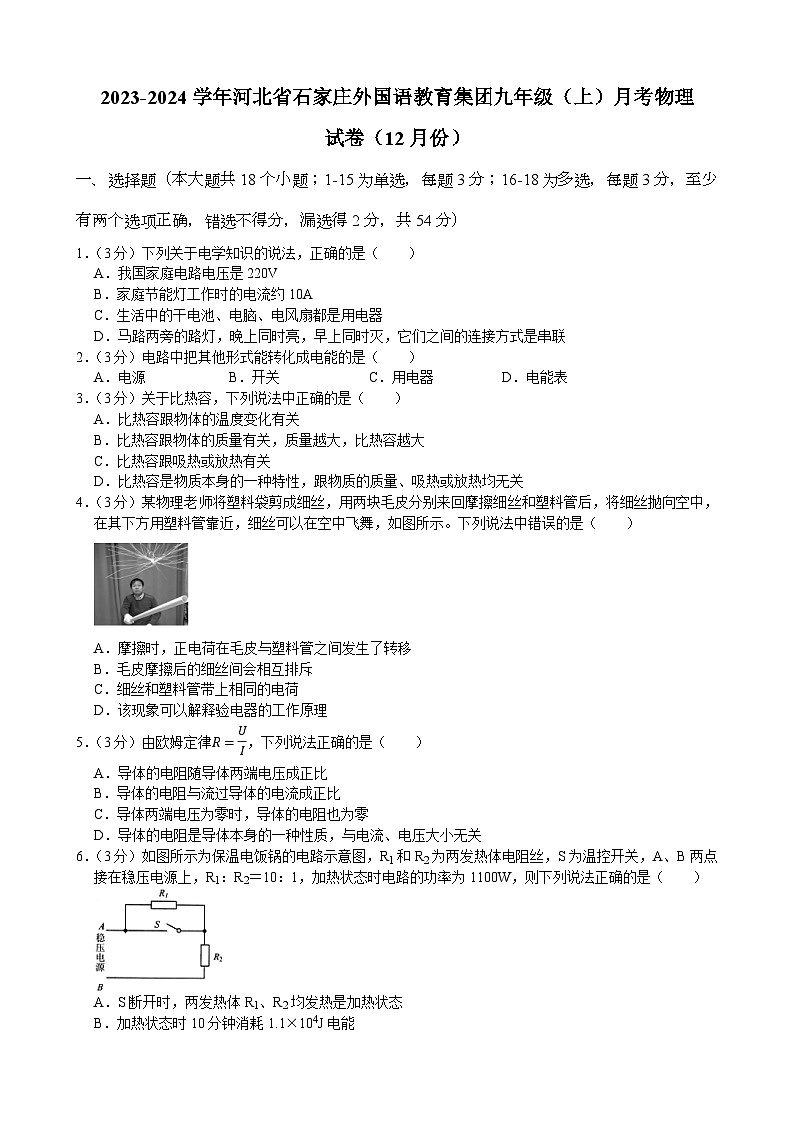

河北省石家莊外國語教育集團2023-2024學年九年級上學期12月月考物理試卷

這是一份河北省石家莊外國語教育集團2023-2024學年九年級上學期12月月考物理試卷，共9頁。試卷主要包含了選擇題等內容，歡迎下載使用。
一、選擇題（本大題共18個小題；1-15為單選，每題3分；16-18為多選，每題3分，至少有兩個選項正確，錯選不得分，漏選得2分，共54分）
1．（3分）下列關于電學知識的說法，正確的是（ ）
A．我國家庭電路電壓是220V
B．家庭節能燈工作時的電流約10A
C．生活中的干電池、電腦、電風扇都是用電器
D．馬路兩旁的路燈，晚上同時亮，早上同時滅，它們之間的連接方式是串聯
2．（3分）電路中把其他形式能轉化成電能的是（ ）
A．電源B．開關C．用電器D．電能表
3．（3分）關于比熱容，下列說法中正確的是（ ）
A．比熱容跟物體的溫度變化有關
B．比熱容跟物體的質量有關，質量越大，比熱容越大
C．比熱容跟吸熱或放熱有關
D．比熱容是物質本身的一種特性，跟物質的質量、吸熱或放熱均無關
4．（3分）某物理老師將塑料袋剪成細絲，用兩塊毛皮分別來回摩擦細絲和塑料管后，將細絲拋向空中，在其下方用塑料管靠近，細絲可以在空中飛舞，如圖所示。下列說法中錯誤的是（ ）
A．摩擦?xí)r，正電荷在毛皮與塑料管之間發生了轉移
B．毛皮摩擦后的細絲間會相互排斥
C．細絲和塑料管帶上相同的電荷
D．該現象可以解釋驗電器的工作原理
5．（3分）由歐姆定律R=UI，下列說法正確的是（ ）
A．導體的電阻隨導體兩端電壓成正比
B．導體的電阻與流過導體的電流成正比
C．導體兩端電壓為零時，導體的電阻也為零
D．導體的電阻是導體本身的一種性質，與電流、電壓大小無關
6．（3分）如圖所示為保溫電飯鍋的電路示意圖，R1和R2為兩發熱體電阻絲，S為溫控開關，A、B兩點接在穩壓電源上，R1：R2＝10：1，加熱狀態時電路的功率為1100W，則下列說法正確的是（ ）
A．S斷開時，兩發熱體R1、R2均發熱是加熱狀態
B．加熱狀態時10分鐘消耗1.1×104J電能

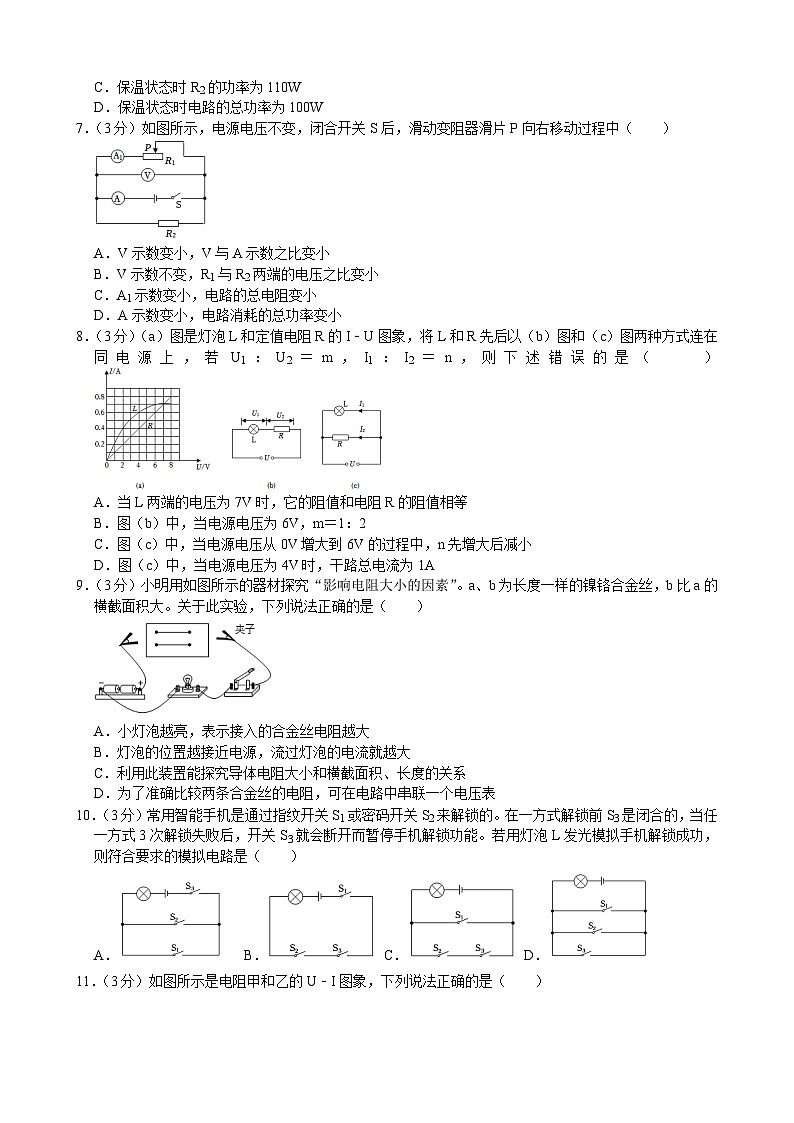

C．保溫狀態時R2的功率為110W
D．保溫狀態時電路的總功率為100W
7．（3分）如圖所示，電源電壓不變，閉合開關S后，滑動變阻器滑片P向右移動過程中（ ）
A．V示數變小，V與A示數之比變小
B．V示數不變，R1與R2兩端的電壓之比變小
C．A1示數變小，電路的總電阻變小
D．A示數變小，電路消耗的總功率變小
8．（3分）（a）圖是燈泡L和定值電阻R的I﹣U圖象，將L和R先后以圖和圖兩種方式連在同電源上，若U1：U2＝m，I1：I2＝n，則下述錯誤的是（ ）
A．當L兩端的電壓為7V時，它的阻值和電阻R的阻值相等
B．圖中，當電源電壓為6V，m＝1：2
C．圖中，當電源電壓從0V增大到6V的過程中，n先增大后減小
D．圖中，當電源電壓為4V時，干路總電流為1A
9．（3分）小明用如圖所示的器材探究“影響電阻大小的因素”。a、b為長度一樣的鎳鉻合金絲，b比a的橫截面積大。關于此實驗，下列說法正確的是（ ）
A．小燈泡越亮，表示接入的合金絲電阻越大
B．燈泡的位置越接近電源，流過燈泡的電流就越大
C．利用此裝置能探究導體電阻大小和橫截面積、長度的關系
D．為了準確比較兩條合金絲的電阻，可在電路中串聯一個電壓表
10．（3分）常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的。在一方式解鎖前S3是閉合的，當任一方式3次解鎖失敗后，開關S3就會斷開而暫停手機解鎖功能。若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是（ ）
A．B．C．D．
11．（3分）如圖所示是電阻甲和乙的U﹣I圖象，下列說法正確的是（ ）
A．甲是阻值為10Ω的定值電阻
B．乙的電阻值為20Ω且保持不變
C．甲、乙串聯在電路中，當電路中的電流為0.2A時，則二者消耗的總電功率為1W
D．甲、乙并聯在電路中，當電阻甲兩端電壓為2V時，則通電1min電阻乙消耗的電能為24J
12．（3分）用同種材料制成的兩段長度相等、橫截面積不同的圓柱形導體，將它們按如圖所示串聯在電路中并通電，則乙導體的（ ）
A．電阻大B．通過的電流小
C．兩端的電壓小D．消耗的電能多
13．（3分）兩盞白熾燈，甲燈標有“PZ220V 25W”，乙燈標有“PZ220V 100W”，比較它們工作時的亮度，正確的是（ ）
A．甲燈一定比乙燈亮
B．乙燈一定比甲燈亮
C．都正常工作時，甲燈比乙燈亮
D．都正常工作時，乙燈比甲燈亮
14．（3分）小燈泡L1和L2分別標有“6V，3W”、“6V，6W”，將L1和L2分別以圖甲、乙所示的方式與同一電源連接，閉合開關S后，L1和L2都能發光，假設燈絲電阻不變，下列說法正確的是（ ）
A．圖甲中通過L1的電流大于通過L2的電流
B．圖乙中L1比L2更亮
C．圖乙中L1、L2兩端的實際電壓相等
D．圖甲的總功率小于圖乙的總功率
15．（3分）如圖所示是高鐵上煙霧報警器的簡化原理圖，電源電壓保持不變，R0為定值電阻，R為光敏電阻，當射向光敏電阻的激光被煙霧遮擋時，電壓表的示數增大，下列說法正確的是（ ）
A．光敏電阻R的阻值減小
B．電流表的示數增大
C．為了節約電能，電阻R0可以去掉
D．電路中消耗的總功率減小
（多選）16．（3分）關于熱量、內能、溫度之間的關系，下列說法正確的是（ ）
A．溫度越高的物體含有的熱量一定越多
B．物體吸收熱量，溫度一定升高
C．物體溫度降低，可能是放出了熱量
D．物體溫度升高，內能一定增大
（多選）17．（3分）如圖甲，電源電壓U恒定，R0為定值電阻，R為滑動變阻器。閉合開關S，調節滑動變阻器的滑片P，電壓表V1、V2的示數隨電流表A示數變化的圖像如圖乙，則（ ）
A．電源電壓U＝2.4V
B．定值電阻R0＝24Ω
C．bc段表示電壓表V1示數隨電流表示數變化圖像
D．a(chǎn)c段表示電壓表V2的示數隨電流表示數變化的圖像
（多選）18．（3分）如圖所示，已知電源電壓不變，R0為定值電阻，燈L1、L2上分別標有“6V，6W”和“6V，3W”的字樣，當S與a接觸時，電流表示數為0.3A，R0消耗的電功率為P1；當S與b接觸時，R0消耗的電功率為P2；已知P1：P2＝9：4，下列說法正確的是（不考慮溫度對燈絲電阻的影響）（ ）
A．L1、L2的電阻之比為1：2
B．電源電壓為3.6V
C．定值電阻R0的阻值為6Ω
D．S分別與a、b接觸時，電路的總功率之比為2：3
二．填空題（共6小題，滿分16分）
19．（2分）生活中炒菜時聞到香味是 現象；如圖所示，在干燥的頭發上梳過的塑料梳子，能吸引碎紙屑，這種現象叫 ，帶電的塑料梳子是 （選填“導體”或“絕緣體”）。
20．（2分）如圖所示，電壓表示數為2V，電流表示數為0.2A，則定值電阻R＝ Ω；若電壓表示數變?yōu)?V，則定值電阻R＝ Ω。
21．（3分）電路元件甲和乙中的電流與電壓的關系如圖所示。將元件甲、乙串聯后接在電流為0.2A的電路中，則電源電壓為 V，甲的電功率為 W。將元件甲、乙并聯后接在一電源兩端，電路電流為0.4A，則甲兩端的電壓為 V。
22．（3分）如圖所示是小明家的電能表，他僅將一把電吹風接入圖示電能表所在的電路，正常工作5min，電能表的轉盤轉過了100r，則該電吹風的電功率為 kW。
23．（3分）如圖甲所示，閉合開關S，調節滑動變阻器的滑片，從最右端滑至最左端時，小燈泡恰好正常發光。電流表示數與兩電壓表示數的關系圖象如圖乙。則電源電壓為 V，小燈泡的額定功率為 W，滑動變阻器的最大阻值 。
24．（3分）如圖所示，當S閉合，甲、乙為電壓表時，兩表示數之比為2：5，則R1：R2＝ ；當S斷開，甲、乙為電流表時，R1、R2的電功率之比P1：P2＝ 。
三．實驗探究題（共2小題，滿分15分）
25．（7分）小陽利用如圖甲的電路探究“電流與電阻的關系”。已知電源電壓為4.5V且保持不變，實驗用到的定值電阻阻值分別為25Ω、20Ω、15Ω、10Ω、5Ω，滑動變阻器的規格為“0～50Ω”，電壓表，電流表以及充足的導線。
（1）在實驗過程中，滑動變阻器除了有保護電路的作用，還可以 ；
（2）如圖乙的實物電路中存在連線錯誤，只需要改接一根導線就可以更正實物連接，請你把接錯的那根導線打上“×”，再畫線把它改到正確位置上（導線不允許交叉）。
（3）小陽按照修改后的實物圖連接電路，他首先將5Ω的定值電阻接入電路中，正確操作后，閉合開關發現，電壓表示數很小，電流表有示數，則小陽接下來的操作是
A．更換新的5Ω電阻 B．更換新的滑動變阻器 C．調節滑動變阻器滑片
（4）小陽為了用上所有的定值電阻正確完成五次實驗，應利用滑動變阻器控制定值電阻兩端的電壓至少保持 V不變；此時，聰明的沃艾依鐘同學說到：我可以利用現有的器材擴大定值電阻兩端電壓的調節范圍，使得定值電阻兩端的電壓至少保持 V不變。
（5）實驗中將5Ω的定值電阻更換為10Ω的定值電阻后，閉合開關，應將滑動變阻器滑片向 （選填“左”或“右”）適當滑動，使電壓表示數恢復到原來的值。
（6）小陽同學每次隨機選取一個定值電阻，進行了五次實驗，根據所得數據畫出電流與電阻關系的圖象如圖丙，且實驗中各電路元件完好，讀數、記錄均正確。但老師發現五次實驗中有一次未移動滑動變阻器滑片控制電壓表示數一定，根據圖丙中的數據分析，阻值為 Ω的定值電阻連入電路時未移動滑片，這次實驗之前的那一次實驗，小陽選取的是阻值為 Ω的定值電阻。
26．（8分）小明同學想測量當小燈泡兩端電壓為2.5V時的電阻，實物電路如圖甲所示，電源電壓恒為4.5V。
（1）測量小燈泡電阻的原理是 （用公式表示）。
（2）請?jiān)趫D甲中將電路補充完整，要求導線不能交叉。
（3）開關閉合前滑動變阻器的滑片P應置于 （選填“A”或“B”）端。
（4）實驗中某時刻電壓表示數為2.2V，為了完成實驗，應將滑動變阻器的滑片P向 端移動，同時眼睛觀察 。
（5）同組的小麗還想測量當小燈泡兩端電壓為3.8V時的電阻，但發現電壓表0～15V量程損壞，在不改變?cè)衅鞑牡那闆r下，請寫出你的做法： 。
（6）小明還測量了小燈泡在不同電壓下的電流，并根據所測得的數據繪制了小燈泡的電流與電壓的關系圖像，如圖乙所示。在這個圖像中，橫軸應該表示的是 （選填“電壓”或“電流”）；根據圖像反映的信息，在不增加任何器材的情況下，僅利用本實驗的器材 （選填“能”或“不能”）探究電流與電壓的關系。
四．計算題（共2小題，滿分15分）
27．（6分）氫燃料具有清潔、效率高等優點，被認為是理想的能源之一，目前我國部分城市已有多批氫能源公交車投放使用。已知c水＝4.2×103J/（kg?℃），q氫＝1.4×108J/kg。問：
（1）質量為0.6kg的氫燃料完全燃燒放出的熱量是多少？
（2）若這些熱量全部被質量為500kg、溫度為15℃的水吸收，水升高的溫度是多少？
（3）若這些熱量恰好能供某氫能源公交車以140kW的恒定功率勻速行駛5min，則該氫能源公交車的效率是多少？
28．（9分）某校實驗小組設計了一個智能供暖器，電路如圖所示，電源兩端的電壓U為220V，R1和R2是兩個供熱電阻絲，S1、S2是溫控開關，工作過程如下：當氣溫低于25℃時，S1、S2都閉合；當氣溫等于或高于25℃時，S1閉合，S2斷開，此時電流表的示數為1A，電阻絲R1的電功率為20W（忽略溫度對電阻絲的影響）。求：
（1）R1的阻值是多少歐姆？
（2）氣溫低于25℃時，電阻絲R2消耗的電功率是多大？
（3）氣溫低于25℃時，供暖器的電功率是多大？
2023-2024學年河北省石家莊外國語教育集團九年級（上）月考物理試卷（12月份）答案
一．選擇題
1．A。
2．A。
3．D。
4．A。
5．D。
6．D。
7．D。
8．C。
9．C。
10．A。
11．D。
12．C。
13．D。
14．B。
15．D。
16．CD。
17．CD。
18．ABC。
二．填空題
19．?dāng)U散；摩擦起電；絕緣體。
20．10；10。
21．3；0.2；1.5。
22．0.4。
23．12；5；15Ω。
24．3：2；2：3。
三．實驗探究題
25．（1）保持定值電阻兩端的電壓不變；（2）如圖所示；（3）C；（4）1.5；0.9；（5）右；（6）20；10。
26．（1）R=UI；（2）如圖所示；（3）A；（4）右；電壓表，使其示數增大到2.5V；（5）將電壓表0～3V量程并聯在滑動變阻器的兩端；（6）電流；不能。
四．計算題
27．解：（1）0.6kg的氫燃料完全燃燒放出的熱量：Q放＝m氫q氫＝0.6kg×1.4×108J/kg＝8.4×107J；
（2）由題意可知水吸收的熱量：Q吸＝Q放＝8.4×107J，
由Q吸＝cmΔt得水升高的溫度：Δt=Q吸c(diǎn)水m水=8.4×107J4.2×103J/(kg?℃)×500kg=40℃；
（3）公交車行駛5min做的有用功：W＝Pt＝140×103W×5×60s＝4.2×107J；
這氫能源公交車的效率：η=WQ放=4.2×107J8.4×107J×100%＝50%。
28．解：（1）當氣溫等于或高于25℃時，S1閉合，S2斷開，由圖可知，此時R1、R2串聯，
根據串聯電路的電流特點可知，通過R1的電流I1＝I＝1A，
由P＝I2R可知，R1的阻值：R1=PI12=20W(1A)2=20Ω；
（2）當氣溫低于25℃時，S1、S2都閉合，由圖可知，電路中只有R1工作，R2被短路，
由于R2沒有電流通過，所以電阻絲R2消耗的電功率為0W；
（3）氣溫低于25℃時，電路中只有R1工作，所以R1兩端的電壓U1＝U＝220V，
此時供暖器的電功率：P′=U12R1=(220V)220Ω=2420W。
