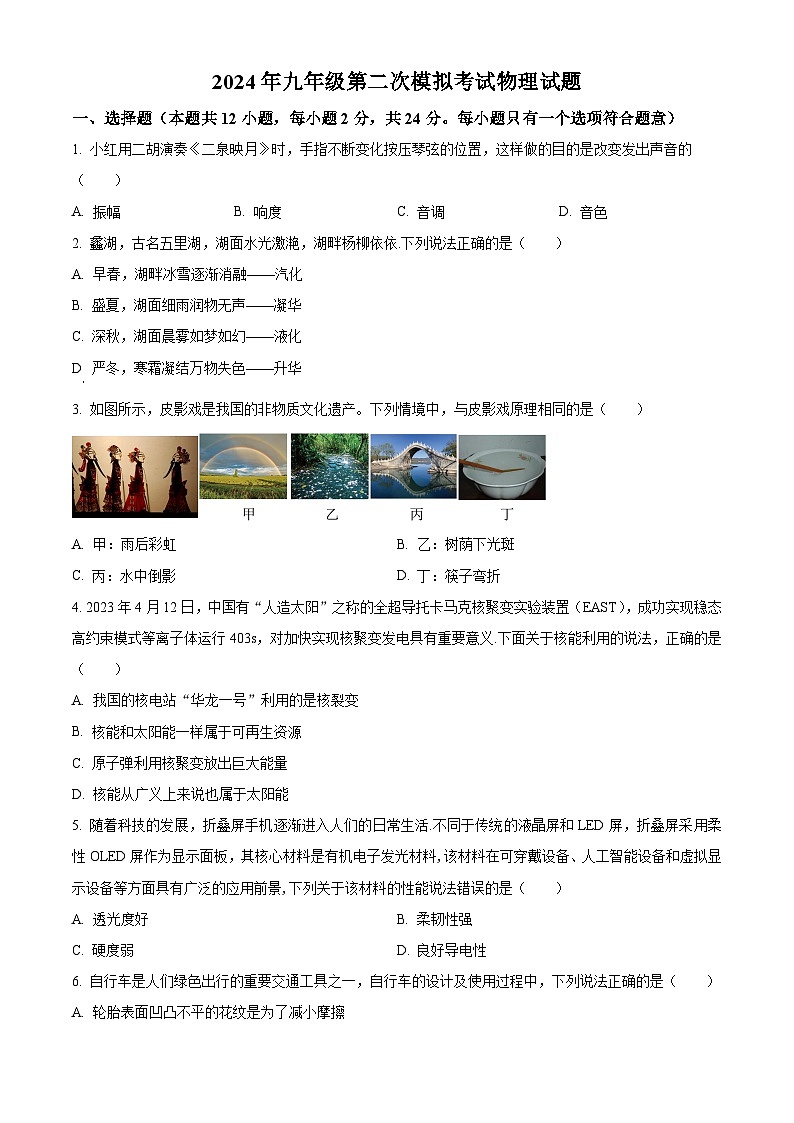

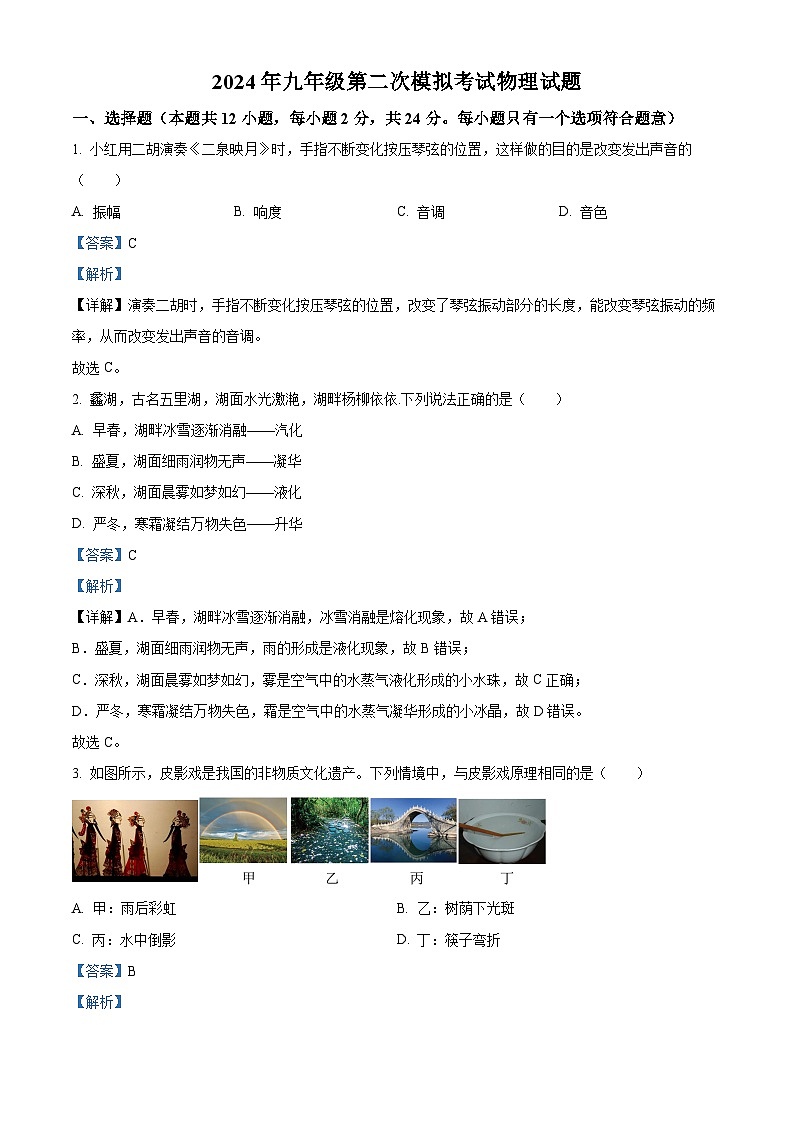

1. 小紅用二胡演奏《二泉映月》時，手指不斷變化按壓琴弦的位置，這樣做的目的是改變發出聲音的（ ）
A. 振幅B. 響度C. 音調D. 音色
【答案】C
【解析】
【詳解】演奏二胡時，手指不斷變化按壓琴弦的位置，改變了琴弦振動部分的長度，能改變琴弦振動的頻率，從而改變發出聲音的音調。
故選C。
2. 蠡湖，古名五里湖，湖面水光激滟，湖畔楊柳依依.下列說法正確的是（ ）
A. 早春，湖畔冰雪逐漸消融——汽化
B. 盛夏，湖面細雨潤物無聲——凝華
C. 深秋，湖面晨霧如夢如幻——液化
D. 嚴冬，寒霜凝結萬物失色——升華
【答案】C
【解析】
【詳解】A．早春，湖畔冰雪逐漸消融，冰雪消融是熔化現象，故A錯誤；
B．盛夏，湖面細雨潤物無聲，雨的形成是液化現象，故B錯誤；
C．深秋，湖面晨霧如夢如幻，霧是空氣中的水蒸氣液化形成的小水珠，故C正確；
D．嚴冬，寒霜凝結萬物失色，霜是空氣中的水蒸氣凝華形成的小冰晶，故D錯誤。
故選C。
3. 如圖所示，皮影戲是我國的非物質文化遺產。下列情境中，與皮影戲原理相同的是（ ）
A. 甲：雨后彩虹B. 乙：樹蔭下光斑
C. 丙：水中倒影D. ?。嚎曜訌澱?br>【答案】B
【解析】

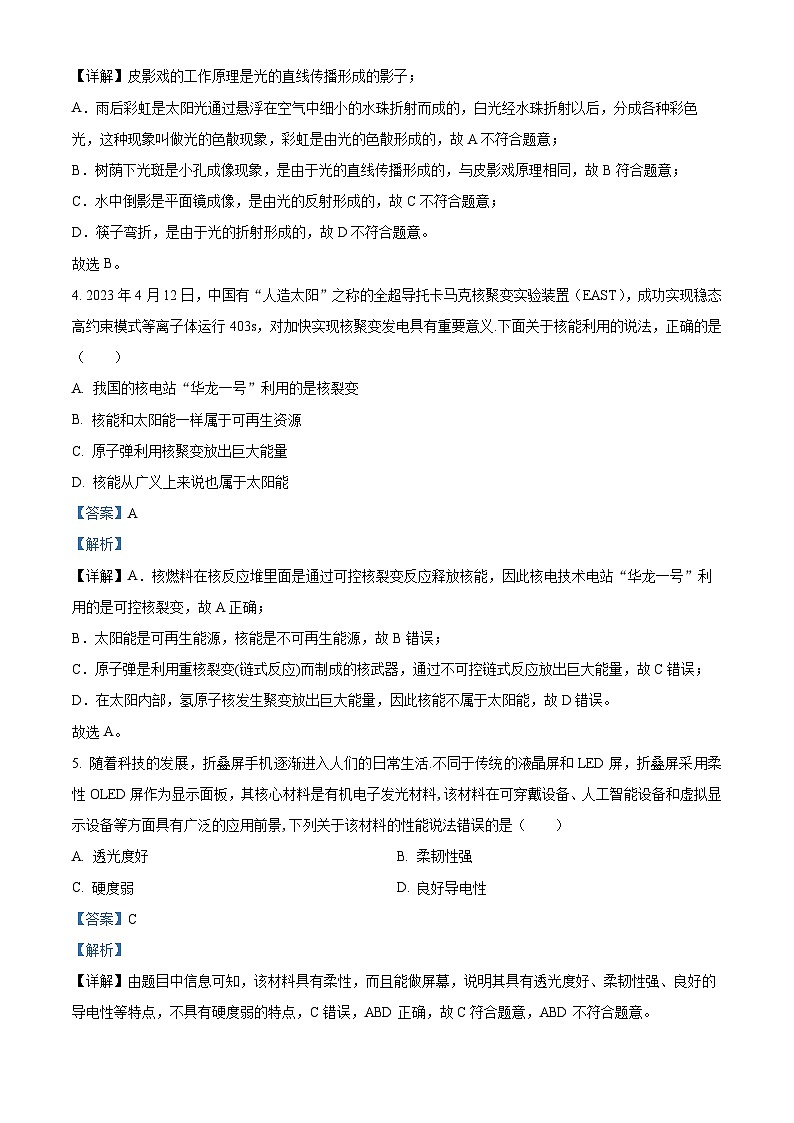

【詳解】皮影戲的工作原理是光的直線傳播形成的影子；
A．雨后彩虹是太陽光通過懸浮在空氣中細小的水珠折射而成的，白光經水珠折射以后，分成各種彩色光，這種現象叫做光的色散現象，彩虹是由光的色散形成的，故A不符合題意；
B．樹蔭下光斑是小孔成像現象，是由于光的直線傳播形成的，與皮影戲原理相同，故B符合題意；
C．水中倒影是平面鏡成像，是由光的反射形成的，故C不符合題意；
D．筷子彎折，是由于光的折射形成的，故D不符合題意。
故選B。
4. 2023年4月12日，中國有“人造太陽”之稱的全超導托卡馬克核聚變實驗裝置（EAST），成功實現穩態高約束模式等離子體運行403s，對加快實現核聚變發電具有重要意義.下面關于核能利用的說法，正確的是（ ）
A. 我國的核電站“華龍一號”利用的是核裂變
B. 核能和太陽能一樣屬于可再生資源
C. 原子彈利用核聚變放出巨大能量
D. 核能從廣義上來說也屬于太陽能
【答案】A
【解析】
【詳解】A．核燃料在核反應堆里面是通過可控核裂變反應釋放核能，因此核電技術電站“華龍一號”利用的是可控核裂變，故A正確；
B．太陽能是可再生能源，核能是不可再生能源，故B錯誤；
C．原子彈是利用重核裂變(鏈?zhǔn)椒磻?yīng))而制成的核武器，通過不可控鏈?zhǔn)椒磻?yīng)放出巨大能量，故C錯誤；
D．在太陽內部，氫原子核發生聚變放出巨大能量，因此核能不屬于太陽能，故D錯誤。
故選A。
5. 隨著科技的發展，折疊屏手機逐漸進入人們的日常生活.不同于傳統的液晶屏和LED屏，折疊屏采用柔性O(shè)LED屏作為顯示面板，其核心材料是有機電子發光材料,該材料在可穿戴設備、人工智能設備和虛擬顯示設備等方面具有廣泛的應用前景,下列關于該材料的性能說法錯誤的是（ ）
A. 透光度好B. 柔韌性強
C. 硬度弱D. 良好導電性
【答案】C
【解析】
【詳解】由題目中信息可知，該材料具有柔性，而且能做屏幕，說明其具有透光度好、柔韌性強、良好的導電性等特點，不具有硬度弱的特點，C錯誤，ABD正確，故C符合題意，ABD不符合題意。
故選C。

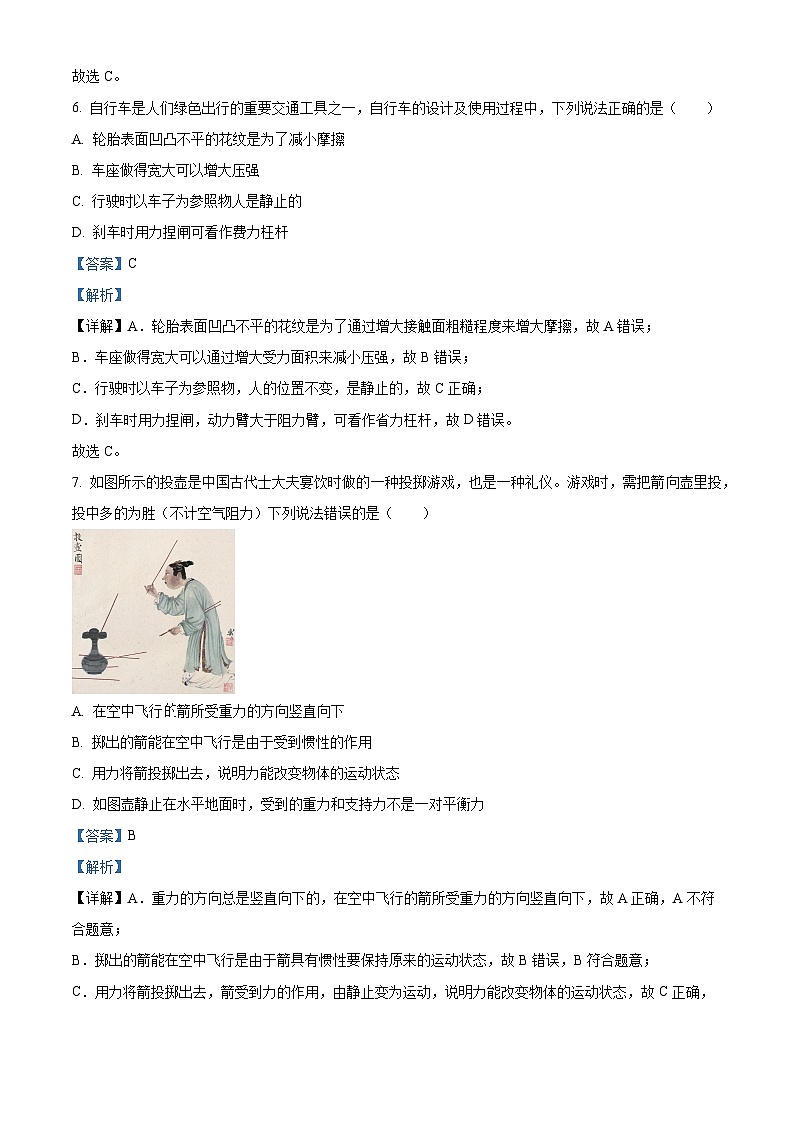

6. 自行車是人們綠色出行的重要交通工具之一，自行車的設計及使用過程中，下列說法正確的是（ ）
A. 輪胎表面凹凸不平的花紋是為了減小摩擦
B. 車座做得寬大可以增大壓強
C. 行駛時以車子為參照物人是靜止的
D. 剎車時用力捏閘可看作費力枉桿
【答案】C
【解析】
【詳解】A．輪胎表面凹凸不平的花紋是為了通過增大接觸面粗糙程度來增大摩擦，故A錯誤；
B．車座做得寬大可以通過增大受力面積來減小壓強，故B錯誤；
C．行駛時以車子為參照物，人的位置不變，是靜止的，故C正確；
D．剎車時用力捏閘，動力臂大于阻力臂，可看作省力枉桿，故D錯誤。
故選C。
7. 如圖所示的投壺是中國古代士大夫宴飲時做的一種投擲游戲，也是一種禮儀。游戲時，需把箭向壺里投，投中多的為勝（不計空氣阻力）下列說法錯誤的是（ ）
A. 在空中飛行箭所受重力的方向豎直向下
B. 擲出的箭能在空中飛行是由于受到慣性的作用
C. 用力將箭投擲出去，說明力能改變物體的運動狀態
D. 如圖壺靜止在水平地面時，受到的重力和支持力不是一對平衡力
【答案】B
【解析】
【詳解】A．重力的方向總是豎直向下的，在空中飛行的箭所受重力的方向豎直向下，故A正確，A不符合題意；
B．?dāng)S出的箭能在空中飛行是由于箭具有慣性要保持原來的運動狀態，故B錯誤，B符合題意；
C．用力將箭投擲出去，箭受到力的作用，由靜止變?yōu)檫\(yùn)動，說明力能改變物體的運動狀態，故C正確，C不符合題意；
D．如圖壺靜止在水平地面時，地面對壺的支持力等于壺和壺中箭的總重，壺受到的重力和支持力大小不相等，不是一對平衡力，故D正確，D不符合題意。
故選B。

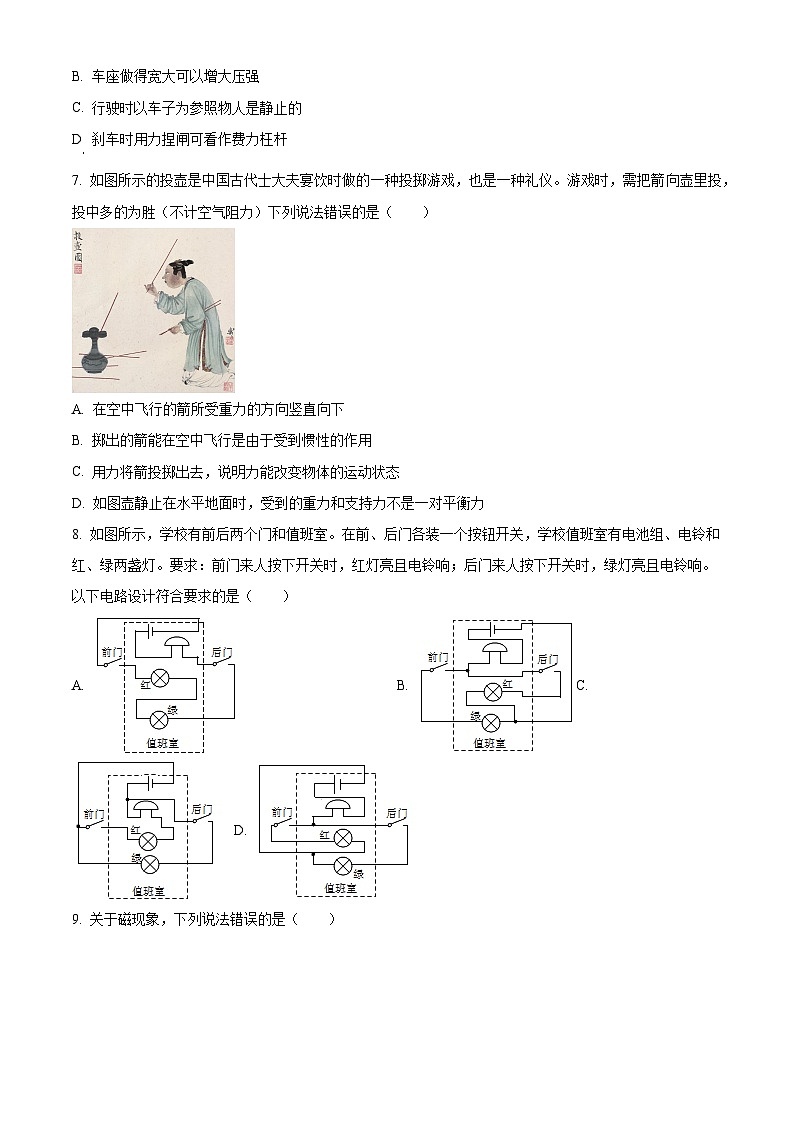

8. 如圖所示，學校有前后兩個門和值班室。在前、后門各裝一個按鈕開關，學校值班室有電池組、電鈴和紅、綠兩盞燈。要求：前門來人按下開關時，紅燈亮且電鈴響；后門來人按下開關時，綠燈亮且電鈴響。以下電路設計符合要求的是（ ）
A. B. C. D.
【答案】D
【解析】
【詳解】A．前門開關、后門開關、紅燈、綠燈、電鈴串聯，故A不符合題意；
B．電鈴位于干路、紅燈與后門開關串聯，綠燈與前門開關串聯，故B不符合題意；
C．電鈴在紅燈與前門開關串聯的支路上，故閉合后門開關時綠燈亮，電鈴不響，故C不符合題意；
D．電鈴位于干路、紅燈與前門開關串聯，綠燈與后門開關串聯，故D符合題意
故選D。
【點睛】前門來人按下開關時，紅燈亮且電鈴響，說明前門開關與紅燈、電鈴串聯；后門來人按下開關時，綠燈亮且電鈴響，說明后門開關與綠燈、電鈴串聯；由于只有一個電鈴，所以，電鈴位于干路、且紅燈、綠燈并聯、紅燈與前門開關串聯，綠燈與后門開關串聯。

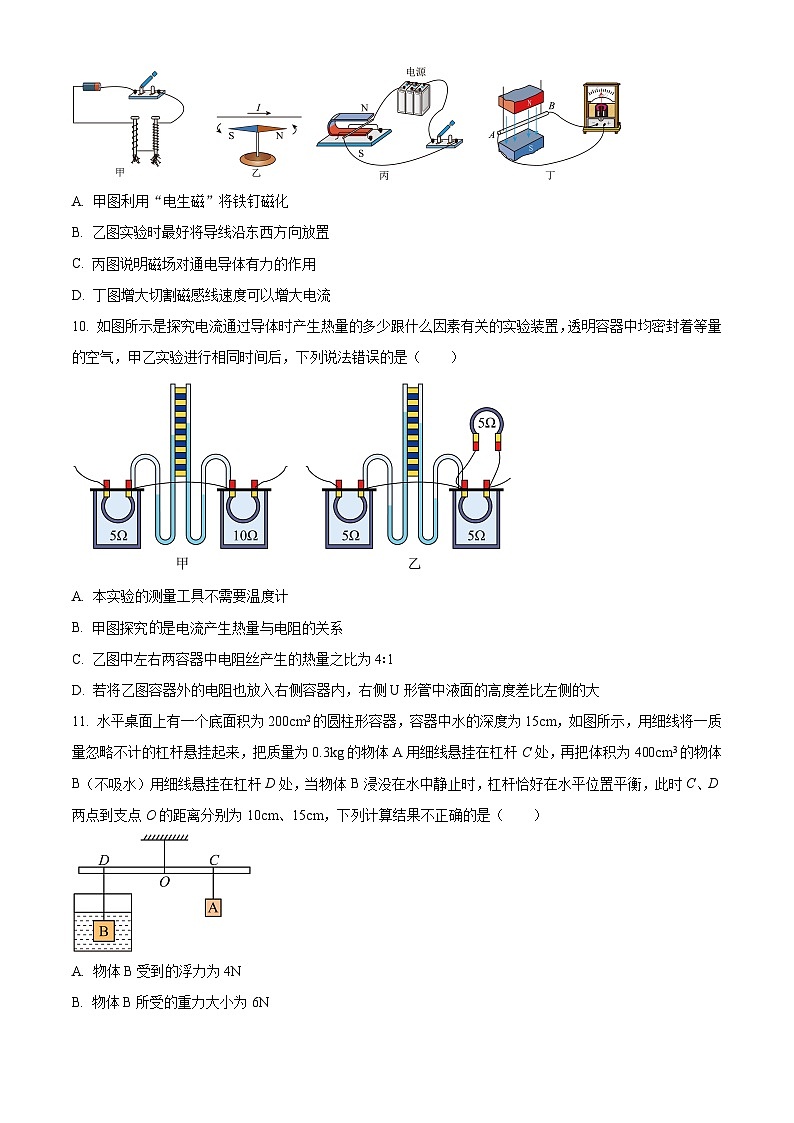

9. 關于磁現象，下列說法錯誤的是（ ）
A. 甲圖利用“電生磁”將鐵釘磁化
B. 乙圖實驗時最好將導線沿東西方向放置
C. 丙圖說明磁場對通電導體有力的作用
D. 丁圖增大切割磁感線速度可以增大電流
【答案】B
【解析】
【詳解】A．甲圖利用“電生磁”現象，螺線管具有磁性，將鐵釘磁化，A正確，故A不符合題意；
B．當導線沿東西方向放置時，其下方磁場方向沿南北方向，因?yàn)樾〈裴樛ǔＧ闆r下受到地磁場的作用指向南北方向，需要避免地磁場的作用對實驗結果造成影響，所以應使通電導線沿南北方向放置，B錯誤，故B符合題意；
C．丙圖是電動機的原理圖，說明磁場對通電導體有力的作用，C正確，故C不符合題意；
D．丁圖是發電機原理，增大切割磁感線速度可以增大產生的感應電流，D正確，故D不符合題意。
故選B。
10. 如圖所示是探究電流通過導體時產生熱量的多少跟什么因素有關的實驗裝置，透明容器中均密封著等量的空氣，甲乙實驗進行相同時間后，下列說法錯誤的是（ ）
A. 本實驗的測量工具不需要溫度計
B. 甲圖探究的是電流產生熱量與電阻的關系
C. 乙圖中左右兩容器中電阻絲產生的熱量之比為4∶1
D. 若將乙圖容器外的電阻也放入右側容器內，右側U形管中液面的高度差比左側的大
【答案】D
【解析】
【詳解】A．實驗中，電阻絲產生熱量的多少，通過U形管液面的高度差來得到的，因此不需要使用溫度計測量溫度，故A正確，不符合題意；
B．甲圖中兩電阻絲串聯，電流相同，而電阻不同 ，因此是探究電流產生熱量與電阻的關系，故B正確，不符合題意；
C．乙圖中左側電阻絲在干路上，右側電阻絲在支路上，且右側兩并聯電阻絲阻值相同，因此通過左側電阻絲的電流是右側電阻絲的2倍，由可得，左側電阻絲產生的熱量是右側電阻絲的4倍，故C正確，不符合題意；
D．容器外的電阻未放入容器之前，左側容器的電阻絲產生的熱量是右側電阻絲產生熱量的4倍，把容器外的電阻也放入右側容器內，此時左側容器的電阻絲產生的熱量是右側容器內電阻絲產生熱量的2倍，仍然是左側容器產生的熱量多，U形管液面的高度差大，故D錯誤，符合題意。
故選D。
11. 水平桌面上有一個底面積為200cm2的圓柱形容器，容器中水的深度為15cm，如圖所示，用細線將一質量忽略不計的杠桿懸掛起來，把質量為0.3kg的物體A用細線懸掛在杠桿C處，再把體積為400cm3的物體B（不吸水）用細線懸掛在杠桿D處，當物體B浸沒在水中靜止時，杠桿恰好在水平位置平衡，此時C、D兩點到支點O的距離分別為10cm、15cm，下列計算結果不正確的是（ ）
A. 物體B受到的浮力為4N
B. 物體B所受的重力大小為6N
C. 水對容器底部的壓力34N
D. 物體B的密度2.5×103kg/m3
【答案】D
【解析】
【詳解】A．物體B受到的浮力為
故A正確，不符合題意；
B．物體A受到的重力為
設繩子對D處的拉力為F，根據杠桿的平衡條件可得
解得：F=2N。則B受到的重力為
故B正確，不符合題意。
C．容器中水的重力為
水對容器底部的壓力
故C正確，不符合題意；
D．B的質量為
B的體積為
則B的密度為
故D錯誤，符合題意。
故選D。
12. 如圖甲，R0為定值電阻，燈L標有“3V 1.5W”字樣，電源電壓U總保持不變。閉合開關S，滑動變阻器R的滑片從某一位置移到某一端的過程中，其接入電路的電阻改變了?R，電路消耗的總功率改變了?P，同時三只電表示數均發生變化。圖乙中有OA、AB和BC三段圖像，其中有兩段反映了上述滑片移動過程中電壓V1和V2示數與電流表A示數的對應關系。下列說法中正確的是（ ）
A. ?R為6.5ΩB. ?P為1.3W
C. U總為11VD. OA是R0的圖像
【答案】B
【解析】
【詳解】A．由圖甲知道，閉合開關，燈與滑動變阻器、定值電阻串聯，電壓表V1測量L兩端的電壓，電壓表測V2燈泡和滑動變阻器兩端的總電壓，電流表測通過電路的電流，串聯電路各處電流相等，當變阻器接入電路的阻值不為零時，由串聯電路的電壓特點知道，電壓表V2的示數大于電壓表V1的示數；由P=UI知道，燈泡正常發光時的電流
燈泡正常發光時的電流為0.5A，所以通過該電路的最大電流為0.5A，且燈泡的電阻是變化的，所以，綜合以上分析可知，BC為電壓表V1隨電流表示數變化的圖像，AB為電壓表V2隨電流表示數變化的圖像。根據題意和圖像知道，滑動變阻器R的滑片從某一位置移到某一端的過程中，電流從0.4A增大為0.5A，說明變阻器的滑片是向左移動的，滑片移到最左端時，燈泡L和定值電阻R0串聯，此時燈泡正常發光，兩電壓表都測燈泡兩端的電壓，即為3V，串聯電路總電壓等于各部分電壓之和，根據歐姆定律可得電源電壓
①
滑片在中間某一位置時，燈泡、滑動變阻器和定值電阻R0串聯，電壓表V1測燈泡兩端電壓，電壓表測V2燈泡和滑動變阻器兩端的總電壓，此時通過電路的電流為0.4A，燈泡兩端的電壓為2V，燈泡和滑動變阻器兩端的總電壓為5V，此時變阻器接入電路的阻值為
即
故A錯誤；
C．根據串聯電路電壓規律結合歐姆定律可得電源電壓
②
聯立①②可得
R0=20Ω
U總=13V
故C錯誤；
BD．電路消耗的總功率的變化量為
而OA圖像對應的電阻值為
所以O(shè)A不是R0的U-I圖像，綜上分析知道， B正確， D錯誤。
故選B。
二、填空題（本題共12小題，每空1分，共36分）
13. 五一假期，小芳一家人去郊區踏青，小芳在野外聽到了鳥的鳴叫聲和潺潺的流水聲，說明聲音是由物體______產生的，她是根據______（選填“音調”、“音色”或“響度”）區別鳥鳴和流水的聲音，鳥鳴和流水聲在相同環境的空氣中傳播速度______（選填“相同”或“不同”）。
【答案】 ①. 振動 ②. 音色 ③. 相同
【解析】
【詳解】[1]一切聲音都是由物體振動產生的，所以鳥的鳴叫聲和潺潺的流水聲也都是由于振動產生的。
[2]音色不同是由物體的材質、結構等不同造成的，所以可以用音色來辨別鳥鳴和流水聲。
[3]聲音在不同介質中傳播速度不同，但在相同環境的空氣中傳播速度不受其他條件影響，所以聲音的傳播速度不變。
14. 如圖所示，“黃河文化大會”上，一名學習中醫的學生正在通過聞和嘗分辨中藥，她能聞到中藥的氣味是因?yàn)榉肿觃________，拿完中藥的手上依然會殘留藥的味道，這是因?yàn)榉肿又g存在_________。
【答案】 ①. 在不停地做無規則熱運動 ②. 引力
【解析】
【詳解】[1]她能聞到中藥的氣味，是擴散現象，是因?yàn)榉肿釉诓煌５刈鰺o規則熱運動而導致的。
[2]拿完中藥的手上依然會殘留藥的味道，這是因?yàn)榉肿又g存在相互作用的引力，使手上有部分中藥殘留。
15. 如圖是某小組“探究水沸騰時溫度變化特點”的實驗裝置，他們在組裝實驗器材時出現的問題是：_________；改正后進行實驗，當發現氣泡_________（選填“由小變大”或“由大變小”），到水面處破裂，里面的_________散發到空氣中，且溫度計示數_________時，說明水沸騰了。
【答案】 ①. 溫度計的玻璃泡碰到了燒杯底 ②. 由小變大 ③. 水蒸氣 ④. 不變
【解析】
【詳解】[1]用溫度計測量水的溫度時，玻璃泡要浸沒在水中，且不能碰到容器底或容器壁，圖中在組裝實驗器材時出現的問題是：溫度計的玻璃泡碰到了燒杯底。
[2][3][4]水沸騰時，溫度保持在沸點不變，溫度計示數不變，燒杯中的水上下溫度相同，氣泡在上升時不斷有水汽化進入氣泡中，氣泡由小變大，氣泡上升到水面后破裂，里面的水蒸氣散失到空氣中。
16. 如圖是“臨摹神器”，將平板和鏡M放在支架上調節到適當角度，則平板屏幕中的物體通過鏡M成的_________（選填“虛”或“實”）像恰好落在水平桌面上白紙的位置上，即可對屏幕中的物體臨摹.臨摹時，眼睛需要在_________（選填“平板側”或“白紙側”）進行觀察，且將屏幕遠離鏡M時，鏡M所成的像的大小會__________（選填“變大”、“變小”或“不變”）
【答案】 ①. 虛 ②. 平板側 ③. 不變
【解析】
【詳解】[1]平板屏幕中的物體通過鏡M成的像屬于平面鏡成像，是虛像。
[2]平面鏡成的像是虛像，是由反射光線的反向延長線會聚而成的，白紙上沒有成像光線到達，眼睛需要在平板側進行觀察，才能看到像。
[3]平面鏡成的像，像和物體大小相等，將屏幕遠離鏡M時，鏡M所成的像的大小會不變。
17. 用冰取火，似乎不可思議，但這絕非訛傳。據晉代張華的《博物志》記載，我國古代就把冰塊制成透鏡，利用透鏡對光的________作用將物體點燃，如圖所示。此類透鏡應用非常廣泛，用它制作的眼鏡片可以用來矯正________眼；照相機的鏡頭也相當于這類透鏡，用照相機拍照時，膠片上形成倒立的、________的實像（選填“放大”“縮小”“等大”）。
【答案】 ①. 會聚 ②. 遠視 ③. 縮小
【解析】
【詳解】[1]由于凸透鏡對光有會聚作用，可以把冰塊削成凸透鏡形狀，把太陽光會聚在焦點上，就可以點燃物體。
[2]遠處物體通過人眼所成的像成在視網膜的后方，為遠視眼。為了使像成在視網膜上，需要佩戴對光線具有會聚作用的凸透鏡。
[3]照相機的鏡頭相當于一個凸透鏡，其原理是物體在凸透鏡的2倍焦距以外，像成在另一側的1倍焦距和2倍焦距之間，成一個倒立、縮小的實像。
18. 如圖，一輕質彈簧的一端固定在車廂右壁，另一端接至木塊上。剛開始彈簧處于原長，木塊隨小車一起向右勻速運動，當小車剎車時，木塊將向右做______（選填“加速”、“減速”或“勻速”）運動，此過程中，木塊所受的摩擦力方向______，彈簧對木塊的彈力大小會______（選填“變大”、“變小”或“不變”）
【答案】 ①. 減速 ②. 水平向左 ③. 變大
【解析】
【詳解】[1][2][3]木塊隨小車一起向右勻速運動，當小車剎車時，木塊由于具有慣性會繼續向右運動并壓縮彈簧，木塊會受到彈簧水平向左的彈力；同時木塊相對車廂向右運動，會受到車廂水平向左的摩擦力，這時候木塊將向右做減速運動；]彈簧被壓縮的程度越來越大，對木塊的彈力會變大。
19. 我國古代先賢留下很多智慧的設計，如圖a所示的“陰陽壺”就是眾多智慧杰作中的一個。通過控制壺柄上的孔，可以控制倒出的液體類型，從而實現“一壺三出”，其原理圖如圖b所示：若捂住甲孔，倒出的是______（選填“甲”或“乙”）液體，這是由于______的作用，現代生活中與“陰陽壺”原理相同的是______（填序號）。
①用吸管“吸”飲料 ②火車站設計的安全線 ③自制液體氣壓計
【答案】 ①. 乙 ②. 大氣壓 ③. ①③
【解析】
【詳解】[1][2]若捂住甲孔，左側壺內氣壓隨著體積的增大而減小，小于外界大氣壓，甲液體在外界大氣壓作用下不能倒出；而乙孔使得右側壺內氣體與外界相通，壺內氣壓始終等于外界大氣壓，乙液體在重力作用下可以倒出來。
[3]①用吸管“吸”飲料，利用了大氣壓，故①符合題意；
②火車站設計的安全線利用的是流體壓強與流速的關系，故②不符合題意；
③自制液體氣壓計工作時，外界大氣壓越小，液柱高度越高，與大氣壓有關，故③符合題意。
故選①③。
20. 在探究串聯電路特點實驗中，小明發現圖中A處的導線有些松動，此時電路屬于_________（選填“通路”、“短路”或“斷路”）；為了保證導線與接線柱間接觸良好，小明接下來需要將螺帽__________（選填“順時針”或“逆時針”）旋緊。
【答案】 ①. 斷路 ②. 順時針
【解析】
【20題詳解】
[1]A處的導線有些松動，電流無法正常通過，則此時電路屬于斷路。
[2]導線連接接線柱時，需將導線按順時針方向繞在接線柱上，再將接線柱的螺帽順時針旋緊，這樣接線更牢固，不會出現虛接現象。所以當導線松動時，可將螺帽順時針旋緊。
21. 測量如圖甲所示滑輪組的機械效率，某次實驗中將重25N的物體豎直勻速提升1m高度，用時5s，繩子自由端的豎直拉力為10N，則拉力的功率為______W，滑輪組的機械效率為______（保留一位小數）。小明利用圖甲滑輪組，只改變物重進行了多次實驗（忽略繩重和摩擦），作出了如圖乙所示的圖像，已知該圖像的縱坐標表示滑輪組機械效率的倒數，則該圖像的橫坐標所表示的物理量是______（用符號描述）。
【答案】 ①. 6 ②. 83.3% ③.
【解析】
【詳解】[1]由圖可知，有效繩子段數為3段，則繩子自由端移動的距離
s=3h=3×1m=3m
繩子自由端的速度為
則拉力的功率為
[2]滑輪組的機械效率為
[3]忽略繩重和摩擦，滑輪組的機械效率
則
可知，在動滑輪重一定時，與成一次函數關系，的值隨的增大而增大，則該圖像的橫坐標所表示的物理量是物重的倒數，即。
22. 如圖，一位同學設想利用升降臺讓球越彈越高。不計空氣阻力，將球從M點豎直向下以某速度拋出，球經靜止在位置a的臺面反彈后到達的最高點為N，離開臺面后反彈上升過程球的_________能轉化為_________能；球從N點下降時，臺面已升至合適的位置b并保持靜止，則經b臺面再次反彈后，到達的最高點P__________比N高（選填“可能”或“不可能”）。
【答案】 ①. 動 ②. 重力勢 ③. 不可能
【解析】
【詳解】[1][2]將球從M點豎直向下以某一速度拋出，此時具有的機械能為動能和重力勢能之和，球經靜止在位置a的臺面反彈后，在上升過程，球的速度減小，球的動能減小，動能轉化為重力勢能。
[3]小球在運動過程中要克服空氣阻力做功，所以小球的機械能減小，若克服空氣阻力做功小于最開始的動能，到達的最高點為N點比M點高；若克服空氣阻力做功大于最開始的動能，到達的最高點為N點比M點低；若克服空氣阻力做功等于最開始的動能，到達的最高點為N點與M點一樣高；球從N點下降時，臺面已升至合適的位置b并保持靜止，球再次經臺面反彈后，由于小球在運動過程中要克服空氣阻力做功，小球的機械能減小，到達的最高點P比N點低，即不可能比N點高。
23. 小明在探究“物質的放熱能力與哪些因素有關”時，分別用質量均0.5kg的水和另一種液體進行對比實驗，并用圖象對實驗數據進行了處理，如圖所示，實驗過程中，水和另一種液體在相同時間內放出的熱量相等，分析圖象可以得出：____（選填“甲”或“乙”）物質為水，另一種液體的比熱容為________J/(kg℃)，這種液體在0～15min內放出的熱量為___________J。
【答案】 ①. 甲 ②. 2.1×103 ③. 4.2×104
【解析】
【分析】
【詳解】[1][2]在質量相等時，水和另一種液體相同時間放熱相同，水的比熱容較大，溫度差小，則甲是水。根據第15min時放熱相同，結合溫度差計算液體的比熱容為
[3]根據水的質量、比熱容和溫度差計算另一種液體在0～15min內放出的熱量為
24. 圖甲所示的電暖器可通過兩個開關形成多擋位調節，其電路原理圖如圖乙兩電熱絲阻值R1
