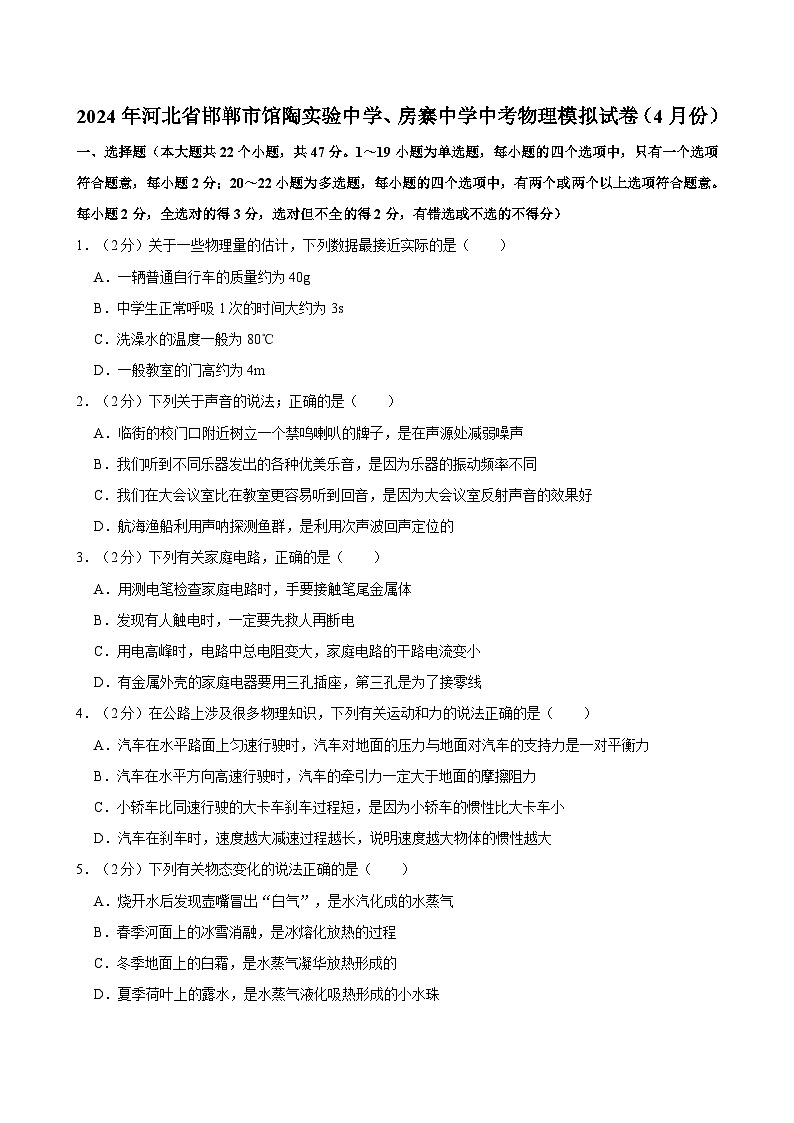

2024年河北省邯鄲市館陶實驗中學、房寨中學中考物理模擬試卷（4月份）附解析

這是一份2024年河北省邯鄲市館陶實驗中學、房寨中學中考物理模擬試卷（4月份）附解析，共25頁。試卷主要包含了選擇題，實驗探究題，計算應用題等內容，歡迎下載使用。
1．（2分）關于一些物理量的估計，下列數據最接近實際的是（ ）
A．一輛普通自行車的質量約為40g
B．中學生正常呼吸1次的時間大約為3s
C．洗澡水的溫度一般為80℃
D．一般教室的門高約為4m
2．（2分）下列關于聲音的說法；正確的是（ ）
A．臨街的校門口附近樹立一個禁鳴喇叭的牌子，是在聲源處減弱噪聲
B．我們聽到不同樂器發出的各種優美樂音，是因?yàn)闃?lè)器的振動頻率不同
C．我們?cè)诖髸?huì)議室比在教室更容易聽到回音，是因?yàn)榇髸?huì)議室反射聲音的效果好
D．航海漁船利用聲吶探測魚群，是利用次聲波回聲定位的
3．（2分）下列有關家庭電路，正確的是（ ）
A．用測電筆檢查家庭電路時，手要接觸筆尾金屬體
B．發現有人觸電時，一定要先救人再斷電
C．用電高峰時，電路中總電阻變大，家庭電路的干路電流變小
D．有金屬外殼的家庭電器要用三孔插座，第三孔是為了接零線
4．（2分）在公路上涉及很多物理知識，下列有關運動和力的說法正確的是（ ）
A．汽車在水平路面上勻速行駛時，汽車對地面的壓力與地面對汽車的支持力是一對平衡力
B．汽車在水平方向高速行駛時，汽車的牽引力一定大于地面的摩擦阻力
C．小轎車比同速行駛的大卡車剎車過程短，是因?yàn)樾∞I車的慣性比大卡車小
D．汽車在剎車時，速度越大減速過程越長，說明速度越大物體的慣性越大
5．（2分）下列有關物態變化的說法正確的是（ ）
A．燒開水后發現壺嘴冒出“白氣”，是水汽化成的水蒸氣
B．春季河面上的冰雪消融，是冰熔化放熱的過程
C．冬季地面上的白霜，是水蒸氣凝華放熱形成的
D．夏季荷葉上的露水，是水蒸氣液化吸熱形成的小水珠

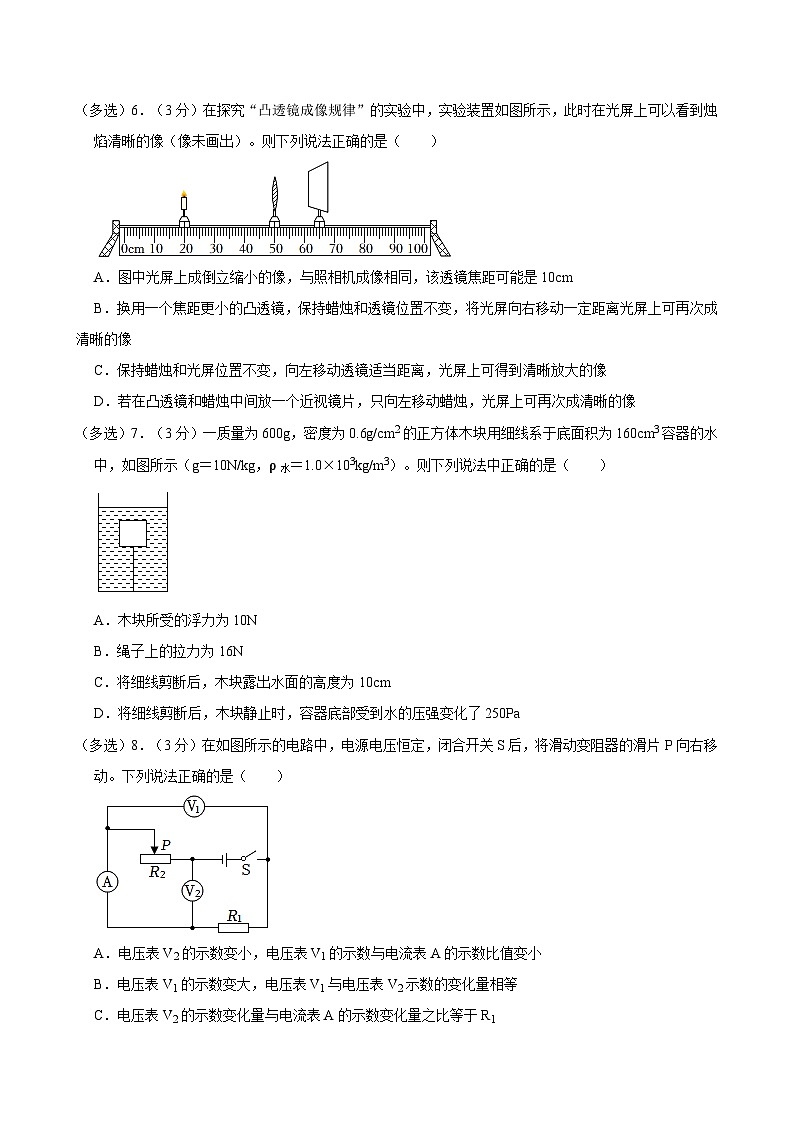

（多選）6．（3分）在探究“凸透鏡成像規律”的實驗中，實驗裝置如圖所示，此時在光屏上可以看到燭焰清晰的像（像未畫出）。則下列說法正確的是（ ）
A．圖中光屏上成倒立縮小的像，與照相機成像相同，該透鏡焦距可能是10cm
B．換用一個焦距更小的凸透鏡，保持蠟燭和透鏡位置不變，將光屏向右移動一定距離光屏上可再次成清晰的像
C．保持蠟燭和光屏位置不變，向左移動透鏡適當距離，光屏上可得到清晰放大的像
D．若在凸透鏡和蠟燭中間放一個近視鏡片，只向左移動蠟燭，光屏上可再次成清晰的像
（多選）7．（3分）一質量為600g，密度為0.6g/cm2的正方體木塊用細線系于底面積為160cm3容器的水中，如圖所示（g＝10N/kg，ρ水＝1.0×103kg/m3）。則下列說法中正確的是（ ）
A．木塊所受的浮力為10N
B．繩子上的拉力為16N
C．將細線剪斷后，木塊露出水面的高度為10cm
D．將細線剪斷后，木塊靜止時，容器底部受到水的壓強變化了250Pa
（多選）8．（3分）在如圖所示的電路中，電源電壓恒定，閉合開關S后，將滑動變阻器的滑片P向右移動。下列說法正確的是（ ）
A．電壓表V2的示數變小，電壓表V1的示數與電流表A的示數比值變小
B．電壓表V1的示數變大，電壓表V1與電壓表V2示數的變化量相等
C．電壓表V2的示數變化量與電流表A的示數變化量之比等于R1
D．電壓表V1的示數與電流表A的示數乘積變大，電路總功率變大
二.填空及簡答題（本大題共9個小題；第25小題3分，其他小題每空1分，共31分）

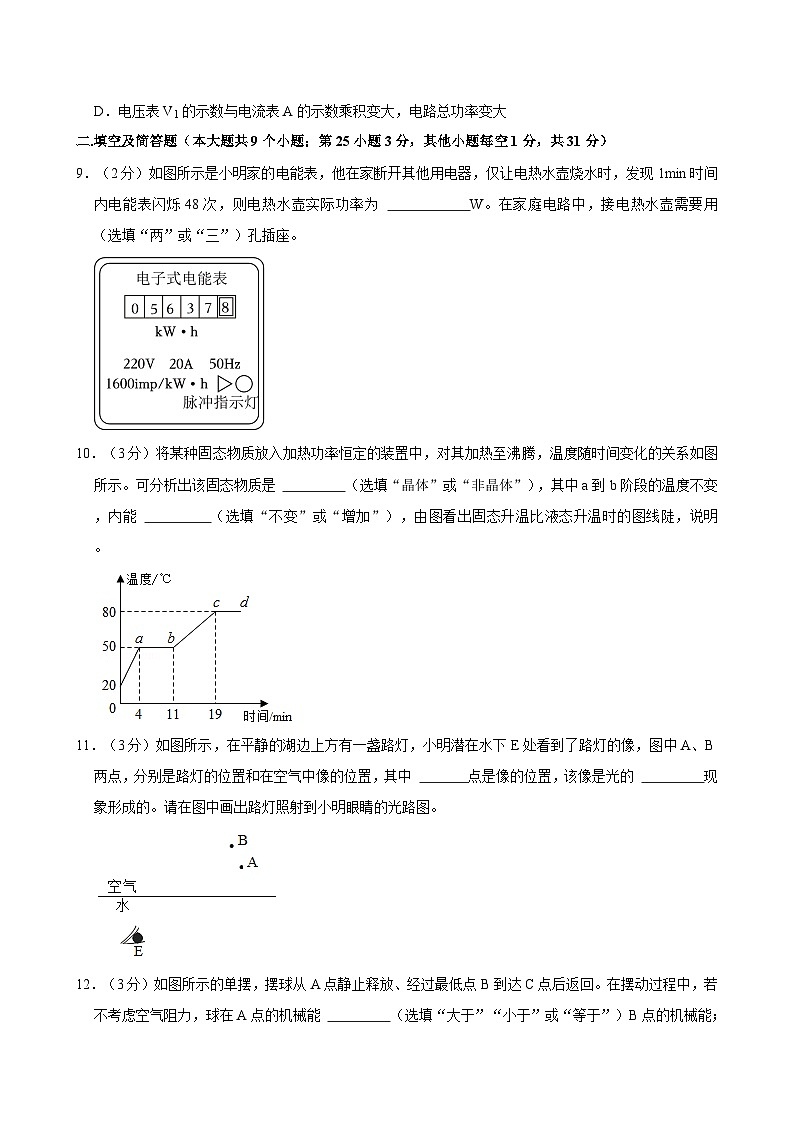

9．（2分）如圖所示是小明家的電能表，他在家斷開其他用電器，僅讓電熱水壺?zé)畷r(shí)，發現1min時間內電能表閃爍48次，則電熱水壺實際功率為 W。在家庭電路中，接電熱水壺需要用 （選填“兩”或“三”）孔插座。
10．（3分）將某種固態物質放入加熱功率恒定的裝置中，對其加熱至沸騰，溫度隨時間變化的關系如圖所示?？煞治龀鲈摴虘B(tài)物質是 （選填“晶體”或“非晶體”），其中a到b階段的溫度不變，內能 （選填“不變”或“增加”），由圖看出固態升溫比液態升溫時的圖線陡，說明 。
11．（3分）如圖所示，在平靜的湖邊上方有一盞路燈，小明潛在水下E處看到了路燈的像，圖中A、B兩點，分別是路燈的位置和在空氣中像的位置，其中 點是像的位置，該像是光的 現象形成的。請?jiān)趫D中畫出路燈照射到小明眼睛的光路圖。
12．（3分）如圖所示的單擺，擺球從A點靜止釋放、經過最低點B到達C點后返回。在擺動過程中，若不考慮空氣阻力，球在A點的機械能 （選填“大于”“小于”或“等于”）B點的機械能；小球從A點擺動到C點的過程中，小球的機械能如何轉化： 。小球擺動到B點時，若受到的力突然全部消失，球?qū)⒆? 運動。
三、實驗探究題（本大題共4個小題；第32小題4分，第33小題6分，第34、35小題各7分，共24分）
13．（4分）小明利用如圖所示的裝置，進行了“探究沙子和水吸熱升溫的屬性”的實驗。
（1）實驗裝置中，在兩個燒杯底部都放了陶土網，目的是 ；
（2）在實驗中利用了轉換法，通過 來反映沙子和水吸熱的多少的；
（3）實驗中還利用了控制變量法：相同的燒杯中裝有等質量的初溫相同的水和沙子，采用相同的加熱方法（如酒精燈火焰，并用玻璃棒不斷攪拌，圖中未畫出）加熱相同時間，比較 來分析吸熱升溫的屬性；
（4）小明同桌還利用了另外的方法比較出二者的升溫屬性，請你簡要表述其實驗過程： 。
14．（6分）物理興趣小組的同學根據杠桿的平衡條件測出了一個物塊的密度，已知每個鉤碼質量為100g。（g＝10N/kg，ρ水＝1.0×103kg/m3）
（1）放置在水平桌面上的輕質杠桿靜止后如圖甲所示，為了使杠桿在水平位置平衡，應將兩端的平衡螺母向 （選填“左”或“右”）調節；
（2）調節杠桿水平平衡后，用細線將物塊掛于杠桿左側，將3個鉤碼掛于右側某一處時，杠桿仍處于水平平衡，如圖乙所示，則物塊質量為 g；
（3）將該物塊浸沒在裝有水的燒杯中，調節右側鉤碼的位置，使杠桿處于水平平衡，如圖丙所示，此時細線的拉力大小為 N，則物塊在水中所受浮力為 N；
（4）物塊的密度是 kg/m3；
【拓展】小華同學經過研究發現，如果物體懸掛位置不變，右端所掛鉤碼個數不變，則只需知道兩次懸掛鉤碼的位置，經過計算就可以得出被測物體的密度。已知物體未浸沒在水中時，鉤碼距O點的距離為l1，物體浸沒在水中時，鉤碼距O點的距離為l2，則物體的密度為 。（用l1、l2、ρ水表示）
15．（7分）小明在探究電流與電阻的關系實驗，連接的實驗電路如圖甲所示。
（1）請你用筆畫線代替導線將實物圖連接完整。
（2）正確連接電路，閉合開關后，發現電流表示數為零，電壓表的示數如圖乙所示，為 V；改變滑動變阻器滑片的位置，兩電表指針的位置不變，電路中有一處故障，可能是 。
（3）排除電路故障后，小明先后用5Ω、10Ω的定值電阻進行實驗。實驗中，通過 控制定值電阻兩端的電壓不變。
（4）小明得到的實驗數據如表，據此得出結論。請指出實驗需要改進的地方 （寫出一條即可）。
【拓展】實驗完成后同桌借走了他的電流表，小明還想繼續測量標有“2.5V”的小燈泡的額定功率，于是就將小燈泡與已知阻值為R0的電阻串聯，設計了如圖丙的電路，實驗方案如下：
①調節滑片使電壓表的示數為額定電壓；
②保持滑片位置不變，只將電壓表的a點接線改接到c點，測出R2兩端的電壓U0，通過計算得到小燈泡的額定功率。但在操作時，他發現設計的方案存在問題，請你幫他改正，簡要描述實驗過程： 。小燈泡的額定功率表達式：P＝ 。（用已知量和測量量的符號表示）
四、計算應用題（本大題共3個小題：第36小題5分。第37小題6分。第38小題7分，共18分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
16．（6分）如圖所示，建筑工地上的工人利用滑輪組將一質量為80kg的鐵箱子A勻速提升到10m高的樓上，用時1min。已知?jiǎng)踊喼?0N，工人體重為80kg，不計繩重與摩擦。（g取10N/kg）。求：
（1）在提升過程中，工人做功的總功率；
（2）該滑輪組的機械效率；（計算結果保留到0.1%）
（3）①工人提升的最大物重；
②滑輪組的最大機械效率。（計算結果保留到0.1%）
17．（7分）如圖乙所示的電路中，電源電壓恒定，滑動變阻器的銘牌上標有“20Ω 1A”。圖甲是小燈泡L的U﹣I圖像，其額定電壓為5V。閉合開關S，變阻器滑片在B端時，電壓表的示數為3V。求：
（1）小燈泡的額定功率和電源電壓；
（2）小燈泡正常發光時，滑動變阻器的電阻；
（3）若用一個阻值為2.5Ω的電阻替換小燈泡，電壓表選用0﹣3V的量程，為了保證電路安全，在移動滑動變阻器滑片的過程中，求電路總功率的范圍。
2024年河北省邯鄲市館陶實驗中學、房寨中學中考物理模擬試卷（4月份）
參考答案與試題解析
一、選擇題（本大題共22個小題，共47分。1～19小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；20～22小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意。每小題2分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）
1．（2分）關于一些物理量的估計，下列數據最接近實際的是（ ）
A．一輛普通自行車的質量約為40g
B．中學生正常呼吸1次的時間大約為3s
C．洗澡水的溫度一般為80℃
D．一般教室的門高約為4m
【答案】B
【分析】新課程標準要求我們能根據日常經驗或自然現象粗略估測一些物理量。例如：長度、質量、時間、溫度、力、速度、電功率、電流、電壓等。解答估測選擇題的方法：利用生活中我們熟悉的一些數據作為根據，進行單位換算，有時要利用基本公式求未知物理量。
【解答】解：A、一輛普通自行車的質量約為15kg，故A錯誤；
B、中學生正常呼吸1次的時間大約為3s，故B正確；
C、洗澡水的溫度一般約為40℃，故C錯誤；
D、一般教室的門高約為2m，故D錯誤。
故選：B。
2．（2分）下列關于聲音的說法；正確的是（ ）
A．臨街的校門口附近樹立一個禁鳴喇叭的牌子，是在聲源處減弱噪聲
B．我們聽到不同樂器發出的各種優美樂音，是因?yàn)闃?lè)器的振動頻率不同
C．我們?cè)诖髸?huì)議室比在教室更容易聽到回音，是因?yàn)榇髸?huì)議室反射聲音的效果好
D．航海漁船利用聲吶探測魚群，是利用次聲波回聲定位的
【答案】A
【分析】（1）對噪聲的控制有三個途徑：在聲源處減弱、在傳播過程中減弱、在人耳處減弱；
（2）聲音的三個特性：音調、響度和音色。音調指聲音的高低，與發聲體振動的快慢有關；響度指聲音的大小，與發聲體的振幅有關；通過音色能辨別不同的發聲體；
（3）根據聽到回聲的條件分析；
（4）聲音可以傳遞信息和能量。
【解答】解：A．臨街的校門口附近樹立一個禁鳴喇叭的牌子，屬于在聲源處減弱噪聲，故A正確；
B．不同的樂器發出聲音的音色不同，因此我們聽到不同樂器發出的各種優美樂音，是因?yàn)闃?lè)器的音色不同，故B錯誤；
C．大會議室因?yàn)楸容^寬，原聲與反射回來的聲音間隔大于0.1s，人耳才能分辨出原聲與反射回來的聲音，所以容易聽到回聲，故C錯誤；
D．超聲波的方向性好，遇到障礙物易反射的特點，聲吶裝置就是靠發射和接收超聲波來探測魚群位置的，故D錯誤。
故選：A。
3．（2分）下列有關家庭電路，正確的是（ ）
A．用測電筆檢查家庭電路時，手要接觸筆尾金屬體
B．發現有人觸電時，一定要先救人再斷電
C．用電高峰時，電路中總電阻變大，家庭電路的干路電流變小
D．有金屬外殼的家庭電器要用三孔插座，第三孔是為了接零線
【答案】A
【分析】（1）用測電筆時，手必須接觸筆尾金屬體才能使用；
（2）發現有人觸電或電引起的火災，首先切斷電源，再實行救援措施；
（3）家庭電路接入電路的用電器變多，并聯后的總電阻變小，據此分析；
（4）根據三孔插座使用分析。
【解答】解：A、使用測電筆時，手要接觸筆尾金屬體，但不能接觸筆尖金屬體用，故A正確；
B、發現有人觸電時，一定要先斷電，然后再進行施救，故B錯誤；
C、在用電高峰時，接入電路的用電器變多，由并聯電路的電阻特點可知，并聯后的總電阻變小，干路中的電流變大，故C錯誤；
D、有金屬外殼的家庭電器要用三孔插座，第三孔是為了接地，故D錯誤。
故選：A。
4．（2分）在公路上涉及很多物理知識，下列有關運動和力的說法正確的是（ ）
A．汽車在水平路面上勻速行駛時，汽車對地面的壓力與地面對汽車的支持力是一對平衡力
B．汽車在水平方向高速行駛時，汽車的牽引力一定大于地面的摩擦阻力
C．小轎車比同速行駛的大卡車剎車過程短，是因?yàn)樾∞I車的慣性比大卡車小
D．汽車在剎車時，速度越大減速過程越長，說明速度越大物體的慣性越大
【答案】C
【分析】（1）一對平衡力必須大小相等、方向相反、作用在同一直線上、作用在同一物體上；
（2）物體處于平衡狀態時，受到平衡力的作用；
（3）慣性是物體保持原來運動狀態不變的性質，慣性的大小只與質量有關。
【解答】解：A．汽車在水平路面上勻速行駛時，汽車對地面的壓力與地面對汽車的支持力作用在不同的物體上，因此不是一對平衡力，故A錯誤；
B．汽車在水平方向高速行駛時，若汽車是做勻速直線運動，則汽車受到的是平衡力作用，汽車的牽引力等于地面的摩擦阻力，故B錯誤；
CD．慣性只與物體的質量有關，由于小轎車的質量比大卡車的質量小，小轎車的慣性小于大卡車的慣性，在同速情況下，小轎車的運動狀態越容易改變，所以小轎車比同速行駛的大卡車剎車過程短，慣性的大小與速度無關，故C正確，D錯誤。
故選：C。
5．（2分）下列有關物態變化的說法正確的是（ ）
A．燒開水后發現壺嘴冒出“白氣”，是水汽化成的水蒸氣
B．春季河面上的冰雪消融，是冰熔化放熱的過程
C．冬季地面上的白霜，是水蒸氣凝華放熱形成的
D．夏季荷葉上的露水，是水蒸氣液化吸熱形成的小水珠
【答案】C
【分析】（1）物態變化有六種類型：物質從固態到液態的過程叫做熔化，物質從液態變成固態的過程叫做凝固；物質從液態變?yōu)闅鈶B(tài)叫做汽化，物質從氣態變?yōu)橐簯B(tài)叫做液化；物質從固態直接變成氣態叫升華，物質從氣態直接變成固態叫凝華。
（2）吸熱的有：熔化、汽化、升華；放熱的有：凝固、液化、凝華。
【解答】解：A．燒開水后發現壺嘴冒出“白氣”，是燒水產生的水蒸氣在空氣中上升時遇冷液化形成的小水珠，故A錯誤；
B．春季河面上的冰雪消融，冰由固態變?yōu)橐簯B(tài)是熔化過程，熔化吸熱，故B錯誤；
C．冬季地面上的白霜，是空氣中的水蒸氣遇冷凝華放熱形成的小冰晶，故C正確；
D．夏季荷葉上的露水，是空氣中的水蒸氣液化放熱形成的小水珠，故D錯誤。
故選：C。
（多選）6．（3分）在探究“凸透鏡成像規律”的實驗中，實驗裝置如圖所示，此時在光屏上可以看到燭焰清晰的像（像未畫出）。則下列說法正確的是（ ）
A．圖中光屏上成倒立縮小的像，與照相機成像相同，該透鏡焦距可能是10cm
B．換用一個焦距更小的凸透鏡，保持蠟燭和透鏡位置不變，將光屏向右移動一定距離光屏上可再次成清晰的像
C．保持蠟燭和光屏位置不變，向左移動透鏡適當距離，光屏上可得到清晰放大的像
D．若在凸透鏡和蠟燭中間放一個近視鏡片，只向左移動蠟燭，光屏上可再次成清晰的像
【答案】ACD
【分析】（1）物距大于像距，成倒立縮小的實像，可知其焦距范圍；
（2）換一個焦距更小的凸透鏡，此時相當于物距變大，像距會變??；
（3）保持蠟燭和光屏位置不變，向左移動透鏡適當距離，物距變小，像距變大；
（4）凹透鏡，對光線有發散作用。
【解答】解：A．由圖可知，物距大于像距，成倒立縮小的實像，與照相機成像原理相同，刻度尺的分度值為1cm，
物距為u＝50.0cm﹣20.0cm＝30.0cm＞2f，
像距為2f＞v＝65.0cm﹣50.0cm＝15.0cm＞f，
可得7.5cm＜f＜15cm，所以該透鏡焦距可能是10cm，故A正確；
B．蠟燭、透鏡位置不變，即物距保持不變，只是換一個焦距更小的凸透鏡，則此時相當于物距變大，像距會變小，要重新得到清晰的像，光屏要適當向左移動，故B錯誤；
C．保持蠟燭和光屏位置不變，向左移動透鏡適當距離，物距變小，像距變大，當物距等于原來的像距，像距等于原來的物距時，光屏上可得到清晰放大的像，故C正確；
D．近視鏡是凹透鏡，對光線有發散作用，若在凸透鏡和蠟燭中間放一個近視鏡片，像的位置會向右移動，因此只向左移動蠟燭，使像再次成在光屏上，光屏上可再次成清晰的像，故D正確。
故選：ACD。
（多選）7．（3分）一質量為600g，密度為0.6g/cm2的正方體木塊用細線系于底面積為160cm3容器的水中，如圖所示（g＝10N/kg，ρ水＝1.0×103kg/m3）。則下列說法中正確的是（ ）
A．木塊所受的浮力為10N
B．繩子上的拉力為16N
C．將細線剪斷后，木塊露出水面的高度為10cm
D．將細線剪斷后，木塊靜止時，容器底部受到水的壓強變化了250Pa
【答案】AD
【分析】（1）知道正方體木塊的質量和密度，根據密度公式求出木塊的體積，木塊浸沒時排開水的體積和自身的體積相等，根據浮力計算公式F?。溅岩篻V排求出受到的浮力；
（2）根據重力公式G＝mg計算木塊的重力，此時木塊受到豎直向下的重力、拉力及豎直向上的浮力作用，從而可求出繩子的拉力；
（3）根據漂浮時浮力與重力的關系得出木塊受到的浮力；根據F浮＝ρ液gV排得出此時木塊排開水的體積，根據V排的變化求出露出木塊水面的高度及水深度的變化，根據液體壓強公式p＝ρgh可得壓強的變化。
【解答】解：A、正方體木塊的體積：V木＝＝＝1000cm3＝1×10﹣3m3，木塊浸沒在水中時受到的浮力：F浮＝ρ水gV排＝ρ水gV＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，故A正確；
B、木塊的重力為：G木＝m木g＝0.6kg×10N/kg＝6N，此時木塊受到豎直向下的重力、拉力及豎直向上的浮力作用，則繩子的拉力為：T＝F浮﹣G木＝10N﹣6N＝4N，故B錯誤；
CD、由G＝mg可得，木塊的重力：G1＝m1g＝0.6kg×10N/kg＝6N，
將細線剪斷后，木塊靜止時，木塊漂浮，此時木塊受到的浮力F浮′＝G1＝6N；
由F浮′＝ρ液gV排得，木塊漂浮時排開水的體積：V排′＝＝＝6×10﹣4m3；
而正方體木塊的底面積為：S木＝＝＝0.01m2，
所以木塊露出水面的高度為：h露＝＝＝0.04m，
液面下降的深度為：Δh＝＝＝0.025m，
則容器底部受到水的壓強變化量：Δp＝ρ水gΔh＝1.0×103kg/m3×10N/kg×0.025m＝250Pa，故C錯誤，D正確。
故選：AD。
（多選）8．（3分）在如圖所示的電路中，電源電壓恒定，閉合開關S后，將滑動變阻器的滑片P向右移動。下列說法正確的是（ ）
A．電壓表V2的示數變小，電壓表V1的示數與電流表A的示數比值變小
B．電壓表V1的示數變大，電壓表V1與電壓表V2示數的變化量相等
C．電壓表V2的示數變化量與電流表A的示數變化量之比等于R1
D．電壓表V1的示數與電流表A的示數乘積變大，電路總功率變大
【答案】BCD
【分析】AB、由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，電流表測電路中的電流。
將滑動變阻器的滑片P向右移動，滑動變阻器接入電路中的電阻變小，根據串聯電路電阻規律可知電路總電阻變化，根據歐姆定律可知通過電流的電流變化，
根據串聯分壓原理可知滑動變阻器兩端的電壓變化，根據串聯電路電壓規律可知定值電阻兩端的電壓變化，根據歐姆定律可知電壓表V1的示數與電流表A的示數比值是否變化；
C、根據兩電壓表示數變化量相同可知電壓表V2的示數變化量與電流表A的示數變化量之比等于定值電阻的阻值；
D、定值電阻兩端的電壓變大，進一步判斷電壓表V1的示數與電流表A的示數乘積變化，通過電路的電流變大，根據P＝UI可知電路總功率變化，
【解答】解：AB、由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，電流表測電路中的電流。
將滑動變阻器的滑片P向右移動，滑動變阻器接入電路中的電阻變小，根據串聯電路電阻規律可知電路總電阻變小，根據歐姆定律可知通過電流的電流變大，
根據串聯分壓原理可知滑動變阻器兩端的電壓變小，串聯電流總電壓等于各部分電壓之和，根據串聯電路電壓規律可知定值電阻兩端的電壓變大，且兩電壓表示數變化量相同，根據歐姆定律可知電壓表V1的示數與電流表A的示數比值即定值電阻的阻值，所以電壓表V1的示數與電流表A的示數比值不變，故A錯誤，B正確；
C、兩電壓表示數變化量相同，所以電壓表V2的示數變化量與電流表A的示數變化量之比等于定值電阻的阻值，故C正確；
D、定值電阻兩端的電壓變大，所以電壓表V1的示數與電流表A的示數乘積變大，
通過電路的電流變大，根據P＝UI可知電路總功率變大，故D正確。
故選：BCD。
二.填空及簡答題（本大題共9個小題；第25小題3分，其他小題每空1分，共31分）
9．（2分）如圖所示是小明家的電能表，他在家斷開其他用電器，僅讓電熱水壺?zé)畷r(shí)，發現1min時間內電能表閃爍48次，則電熱水壺實際功率為 1800 W。在家庭電路中，接電熱水壺需要用 三 （選填“兩”或“三”）孔插座。
【答案】1800；三。
【分析】（1）根據燈閃爍的次數結合參數求出消耗的電功，由P＝計算出功率；
（2）為了安全用電，有金屬外殼的家用電器的電源插座都用三孔插座，三腳插頭的接地腳應與用電器的金屬外殼相連通，這樣若金屬外殼的用電器外殼萬一帶電，電流會通過地線導入大地，以防觸電事故的發生。
【解答】解：（1）根據參數1600imp/（kW?h）知，每消耗1kW?h的電能，電能表的指示燈閃爍1600次，所以閃爍48次消耗的電能為：
W＝；
則電熱水壺的功率為
；
（2）因?yàn)殡姛崴畨厥墙饘偻鈿ぃ饘偻鈿け仨毥拥?，所以要用三孔插座，若金屬外殼的用電器外殼萬一帶電，電流會通過地線導入大地，以防觸電事故的發生。
故答案為：1800；三。
10．（3分）將某種固態物質放入加熱功率恒定的裝置中，對其加熱至沸騰，溫度隨時間變化的關系如圖所示?？煞治龀鲈摴虘B(tài)物質是 晶體 （選填“晶體”或“非晶體”），其中a到b階段的溫度不變，內能 增加 （選填“不變”或“增加”），由圖看出固態升溫比液態升溫時的圖線陡，說明 該物質固態時的比熱容比液態時的小 。
【答案】晶體；增加；該物質固態時的比熱容比液態時的小。
【分析】（1）從晶體和非晶體的重要區別進行分析：晶體熔化時，不斷吸收熱量，溫度保持不變；非晶體熔化時，不斷吸收熱量，溫度逐漸升高；
晶體熔化時，不斷吸收熱量，溫度保持不變，這個不變的溫度是晶體的熔點；吸收熱量，內能增加；
（2）由圖象可知，此物質固態時在相同的時間內升高的溫度比液態時升高的溫度大，由此可知溫度變化越大，比熱容就越小。
【解答】解：由圖像知，該物質在熔化過程中溫度保持50℃不變（即有一定的熔化溫度），所以該物質在固態時是晶體。
a到b階段是該物質的熔化階段，溫度不變，但繼續吸收熱量，內能增加。
由圖像可知，固態升溫比液態升溫時的圖線陡，即相同的時間內固態升高的溫度大于液態升高的溫度，由Q＝cmΔt可知：當吸收的熱量和質量都相同時，Δt越大比熱容就越小，該物質固態時的比熱容比液態時的小。
故答案為：晶體；增加；該物質固態時的比熱容比液態時的小。
11．（3分）如圖所示，在平靜的湖邊上方有一盞路燈，小明潛在水下E處看到了路燈的像，圖中A、B兩點，分別是路燈的位置和在空氣中像的位置，其中 B 點是像的位置，該像是光的 折射 現象形成的。請?jiān)趫D中畫出路燈照射到小明眼睛的光路圖。
【答案】B；折射；見解答圖。
【分析】（1）光從一種介質斜射入另一種介質時，其傳播方向會發生改變，當人逆著射來的方向觀察時，會看到物體的虛像，其位置也發生了改變；
（2）連接BE與水面的交點為入射點，水面下的部分為折射光線，路燈A與入射點的連線為入射光線。
【解答】解：路燈發出的光從空氣斜射入水中，光發生折射時，折射角小于入射角，光線靠近法線，潛水員看到的是比實際位置變高了的路燈的虛像，所以圖中B點是像所在的位置，該像是光的折射現象形成的；連接BE與水面的交點為入射點，水面下的部分為折射光線，路燈A與入射點的連線為入射光線，標出箭頭表示光的傳播方向。如圖所示：
故答案為：B；折射；見解答圖。
12．（3分）如圖所示的單擺，擺球從A點靜止釋放、經過最低點B到達C點后返回。在擺動過程中，若不考慮空氣阻力，球在A點的機械能 等于 （選填“大于”“小于”或“等于”）B點的機械能；小球從A點擺動到C點的過程中，小球的機械能如何轉化： 從A點擺動到B點的過程中，小球的重力勢能轉化為動能，從B點擺動到C點的過程中，小球的動能轉化為重力勢能 。小球擺動到B點時，若受到的力突然全部消失，球?qū)⒆? 勻速直線 運動。
【答案】等于；從A點擺動到B點的過程中，小球的重力勢能轉化為動能，從B點擺動到C點的過程中，小球的動能轉化為重力勢能；勻速直線。
【分析】（1）不計空氣阻力時，機械能沒有轉化為內能，機械能守恒；
（2）判斷是哪種能量轉化成了另一種能量的標準是：減小的轉化為增多的；
（3）根據牛頓第一定律分析。
【解答】解：不計空氣阻力，擺球的機械能守恒，各點機械能一樣大，則球在A、B兩點的機械能相等。
小球從A點擺動到C點的過程中，小球的質量不變，高度先減小后增大，速度先增大后減小，因此小球的重力勢能先減小后變大，動能先增大后減小，所以從A點擺動到B點的過程中，小球的重力勢能轉化為動能，從B點擺動到C點的過程中，小球的動能轉化為重力勢能。
球在B點時刻的速度方向是水平向右，若此時受到的力突然全部消失，根據牛頓第一定律可知，小球?qū)⑺较蛴乙恢弊鰟蛩僦本€運動。
故答案為：等于；從A點擺動到B點的過程中，小球的重力勢能轉化為動能，從B點擺動到C點的過程中，小球的動能轉化為重力勢能；勻速直線。
三、實驗探究題（本大題共4個小題；第32小題4分，第33小題6分，第34、35小題各7分，共24分）
13．（4分）小明利用如圖所示的裝置，進行了“探究沙子和水吸熱升溫的屬性”的實驗。
（1）實驗裝置中，在兩個燒杯底部都放了陶土網，目的是 使燒杯底部受熱均勻 ；
（2）在實驗中利用了轉換法，通過 加熱時間 來反映沙子和水吸熱的多少的；
（3）實驗中還利用了控制變量法：相同的燒杯中裝有等質量的初溫相同的水和沙子，采用相同的加熱方法（如酒精燈火焰，并用玻璃棒不斷攪拌，圖中未畫出）加熱相同時間，比較 溫度計示數的變化 來分析吸熱升溫的屬性；
（4）小明同桌還利用了另外的方法比較出二者的升溫屬性，請你簡要表述其實驗過程： 相同的燒杯中裝有等質量的初溫相同的水和沙子，采用相同的加熱方法（如酒精燈火焰，并用玻璃棒不斷攪拌，圖中未畫出）使得沙子和水升高相同的溫度，比較沙子和水的加熱時間，若所需加熱時間長的，其吸熱本領大 。
【答案】（1）使燒杯底部受熱均勻；（2）加熱時間；（3）溫度計示數的變化；（4）相同的燒杯中裝有等質量的初溫相同的水和沙子，采用相同的加熱方法（如酒精燈火焰，并用玻璃棒不斷攪拌，圖中未畫出）使得沙子和水升高相同的溫度，比較沙子和水的加熱時間，若所需加熱時間長的，其吸熱本領大。
【分析】（1）在兩個燒杯底部放陶土網，可使燒杯底部受熱均勻；
（2）（3）（4）我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
比較物質吸熱能力的2種方法：使相同質量的不同物質升高相同的溫度，比較吸收的熱量（即比較加熱時間），吸收熱量多的吸熱能力強；或使相同質量的不同物質吸收相同的熱量（即加熱相同的時間），比較溫度的變化，溫度變化小的吸熱能力強。
【解答】解：（1）如果直接在燒杯底部用酒精燈加熱，燒杯底部容易受熱不均勻而破裂，因此在兩個燒杯底部都放了陶土網，目的是使燒杯底部受熱均勻。
（2）根據轉換法，實驗中，是通過比較加熱時間來間接反應沙子和水吸熱的多少的，加熱時間越長，吸收的熱量就越多。
（3）在加熱相同的時間里比較溫度計示數的變化來比較不同物質吸熱本領的大小，根據c＝知，在質量和吸收熱量相同時，溫度變化小的吸熱本領大。
（4）相同的燒杯中裝有等質量的初溫相同的水和沙子，采用相同的加熱方法（如酒精燈火焰，并用玻璃棒不斷攪拌，圖中未畫出）使得沙子和水升高相同的溫度，比較沙子和水的加熱時間，若所需加熱時間長的，其吸熱本領大。
故答案為：（1）使燒杯底部受熱均勻；（2）加熱時間；（3）溫度計示數的變化；（4）相同的燒杯中裝有等質量的初溫相同的水和沙子，采用相同的加熱方法（如酒精燈火焰，并用玻璃棒不斷攪拌，圖中未畫出）使得沙子和水升高相同的溫度，比較沙子和水的加熱時間，若所需加熱時間長的，其吸熱本領大。
14．（6分）物理興趣小組的同學根據杠桿的平衡條件測出了一個物塊的密度，已知每個鉤碼質量為100g。（g＝10N/kg，ρ水＝1.0×103kg/m3）
（1）放置在水平桌面上的輕質杠桿靜止后如圖甲所示，為了使杠桿在水平位置平衡，應將兩端的平衡螺母向 右 （選填“左”或“右”）調節；
（2）調節杠桿水平平衡后，用細線將物塊掛于杠桿左側，將3個鉤碼掛于右側某一處時，杠桿仍處于水平平衡，如圖乙所示，則物塊質量為 400 g；
（3）將該物塊浸沒在裝有水的燒杯中，調節右側鉤碼的位置，使杠桿處于水平平衡，如圖丙所示，此時細線的拉力大小為 2 N，則物塊在水中所受浮力為 2 N；
（4）物塊的密度是 2×103 kg/m3；
【拓展】小華同學經過研究發現，如果物體懸掛位置不變，右端所掛鉤碼個數不變，則只需知道兩次懸掛鉤碼的位置，經過計算就可以得出被測物體的密度。已知物體未浸沒在水中時，鉤碼距O點的距離為l1，物體浸沒在水中時，鉤碼距O點的距離為l2，則物體的密度為 ρ水 。（用l1、l2、ρ水表示）
【答案】（1）右；（2）400；（3）2；2；（4）2×103；【拓展】ρ水。
【分析】（1）調節杠桿在水平位置平衡，左邊下沉往右調；杠桿在水平位置平衡，力臂在杠桿上，便于測量力臂大小，杠桿的重心通過支點，消除杠桿重對杠桿平衡的影響，使實驗簡單化，便于探究；
（2）根據杠桿平衡條件計算出物塊的質量；
（3）根據杠桿原理和物塊的受力情況計算物塊在水中受到的浮力。
（4）根據阿基米德原理和密度公式計算物塊的密度。
【拓展】【設物體的重力臂為l3，當物體未浸沒在水中時，由杠桿平衡條件可得關系式，當物體浸沒在水中時，物體受到重力、拉力和浮力作用，分析可得所受浮力關系式，從而解得物體的密度。
【解答】解：（1）相鄰兩刻度間距離相等的輕質杠桿靜止在如圖甲所示的位置，為了使杠桿在水平位置平衡，應將平衡螺母向右調節。
（2）調節杠桿水平平衡后，用細線將物塊掛于杠桿左側，將3個鉤碼掛于右側，杠桿仍處于水平平衡，如圖乙所示，每個鉤碼質量100g，根據杠桿的平衡條件，設每個小格的長度為L(zhǎng)0，mg×3L0＝3×100g×g×4L0；
則物塊質量為：m＝400g＝0.4kg；
（3）該物塊浸沒在裝有水的燒杯中，調節右側鉤碼的位置，使杠桿處于水平平衡，根據杠桿的平衡條件有：F×3L0＝2L0×3×0.1kg×10N/kg；解得：F＝2N；
物塊的重力：G＝mg＝0.4kg×10N/kg＝4N；
以物塊為研究對象，受到三個力的作用：重力、浮力和拉力F，即：G＝F浮+F；物塊在水中受到的浮力為：F浮＝G﹣F＝4N﹣2N＝2N；
（4）根據阿基米德原理，物塊的體積為V＝V排＝＝＝2×10﹣4m3；
物塊的密度為：ρ＝＝＝2×103kg/m3；
【拓展】設物體的重力臂為l3，當物體未浸沒在水中時，由杠桿平衡條件可得G物×l3＝G鉤碼×l1，
當物體浸沒在水中時，物體受到重力、拉力和浮力作用，分析可得G物＝F拉+F浮′，
又G物＝m物g＝ρ物V物g，
根據阿基米德原理可得F浮′＝ρ水gV排′＝ρ水gV物，
根據杠桿平衡條件可得F拉×l3＝G鉤碼×l2，
聯立以上式子解得，物體的密度為ρ物＝ρ水。
故答案為：（1）右；（2）400；（3）2；2；（4）2×103；【拓展】ρ水。
15．（7分）小明在探究電流與電阻的關系實驗，連接的實驗電路如圖甲所示。
（1）請你用筆畫線代替導線將實物圖連接完整。
（2）正確連接電路，閉合開關后，發現電流表示數為零，電壓表的示數如圖乙所示，為 2.9 V；改變滑動變阻器滑片的位置，兩電表指針的位置不變，電路中有一處故障，可能是 電阻斷路 。
（3）排除電路故障后，小明先后用5Ω、10Ω的定值電阻進行實驗。實驗中，通過 滑動變阻器 控制定值電阻兩端的電壓不變。
（4）小明得到的實驗數據如表，據此得出結論。請指出實驗需要改進的地方 只測了兩組數據，具有偶然性 （寫出一條即可）。
【拓展】實驗完成后同桌借走了他的電流表，小明還想繼續測量標有“2.5V”的小燈泡的額定功率，于是就將小燈泡與已知阻值為R0的電阻串聯，設計了如圖丙的電路，實驗方案如下：
①調節滑片使電壓表的示數為額定電壓；
②保持滑片位置不變，只將電壓表的a點接線改接到c點，測出R2兩端的電壓U0，通過計算得到小燈泡的額定功率。但在操作時，他發現設計的方案存在問題，請你幫他改正，簡要描述實驗過程： 調節滑動變阻器的滑片，使燈泡兩端電壓為額定電壓2.5V；保持滑動變阻器滑片位置不變，將電壓表改接在電阻兩端，測得電壓為U0 。小燈泡的額定功率表達式：P＝ 2.5V× 。（用已知量和測量量的符號表示）
【答案】（1）見解答圖；（2）2.9；電阻斷路；（3）滑動變阻器；（4）只測了兩組數據，具有偶然性；【拓展】調節滑動變阻器的滑片，使燈泡兩端電壓為額定電壓2.5V；保持滑動變阻器滑片位置不變，將電壓表改接在電阻兩端，測得電壓為U0；2.5V×。
【分析】（1）電壓表與定值電阻并聯，由圖乙確定電壓表量程；滑動變阻器與定值電阻串聯；
（2）首先確定電壓表使用的量程，明確分度值，然后讀數；
首先根據電流表無示數確定電路是斷路，電壓表接近電源電壓可以判斷電壓表并聯的部分?jǐn)嗦罚?br>（3）探究電流跟電阻的關系時，滑動變阻器的作用是保護電路和控制定值電阻兩端的電壓不變；
（4）需要改進的地方：多次實驗使實驗結論具有普遍性；
【拓展】用電壓表測量電壓時注意電流從電壓表正接線柱流入；根據歐姆定律求出通過R0的電流，根據串聯電路電流的規律，由PL＝ULIL求燈的額定功率。
【解答】解：（1）由圖乙可知，電壓表選擇小量程，應與定值電阻并聯；滑動變阻器應與定值電阻串聯；如圖所示：
（2）由圖乙知電壓表使用0～3V，每一個大格代表1V，每一個小格代表0.1V，所以電壓表的示數是2.9V；
閉合開關后，電流表示數為零，說明電路中有斷路故障；電壓表的示數是2.9V，并且移動滑動變阻器的滑片，電壓表的示數不變，說明電壓表與電源兩極間是連通的，則可知與電壓表并聯的部分有斷路，即可能是電阻斷路；
（3）探究電流跟電阻的關系時，用滑動變阻器控制定值電阻兩端的電壓不變；
（4）實驗過程中只做了兩次實驗，得到的實驗結論具有偶然性，實驗時要進行多次實驗，使實驗結論具有普遍性；
【拓展】電壓表測燈的電壓，則電壓表a接線柱為正接線柱，只將電壓表的a點接線改接到c點時，則電流從電壓表負接線柱流入了；
正確的過程是：調節滑動變阻器的滑片，使燈泡兩端電壓為額定電壓2.5V；保持滑動變阻器滑片位置不變，將電壓表改接在電阻兩端，測得電壓為U0；
燈正常發光時，測定值電阻的電壓為2.5V，在滑片位置不動的情況下，測出R0兩端的電壓為U0，由歐姆定律，此時通過R0的電流：
I0＝，
根據串聯電路電流的規律，通過燈的額定電流：
I＝I0＝，故燈的額定功率：
PL＝ULIL＝2.5V×。
故答案為：（1）見解答圖；（2）2.9；電阻斷路；（3）滑動變阻器；（4）只測了兩組數據，具有偶然性；【拓展】調節滑動變阻器的滑片，使燈泡兩端電壓為額定電壓2.5V；保持滑動變阻器滑片位置不變，將電壓表改接在電阻兩端，測得電壓為U0；2.5V×。
四、計算應用題（本大題共3個小題：第36小題5分。第37小題6分。第38小題7分，共18分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
16．（6分）如圖所示，建筑工地上的工人利用滑輪組將一質量為80kg的鐵箱子A勻速提升到10m高的樓上，用時1min。已知?jiǎng)踊喼?0N，工人體重為80kg，不計繩重與摩擦。（g取10N/kg）。求：
（1）在提升過程中，工人做功的總功率；
（2）該滑輪組的機械效率；（計算結果保留到0.1%）
（3）①工人提升的最大物重；
②滑輪組的最大機械效率。（計算結果保留到0.1%）
【答案】（1）在提升過程中，工人做功的總功率為140W；
（2）該滑輪組的機械效率為95.2%；
（3）①工人提升的最大物重為2360N；
②滑輪組的最大機械效率為98.3%。
【分析】（1）根據W＝Fs可求得總功，根據P＝可求得在提升過程中，工人做功的總功率；
（2）求得有用功，根據η＝×100%可得該滑輪組的機械效率；
（3）工人對滑輪組施加的最大拉力等于工人的重力，可以求得工人提升的最大物重；從而可以求得滑輪組的最大機械效率。
【解答】解：（1）由圖知，由3段繩子吊著動滑輪，不計繩重與摩擦，則工人的拉力為：
，
繩子自由端移動的距離為：
s＝nh＝3×10m＝30m，
拉力做的總功為：
W總＝Fs＝280N×30m＝8400J，
在提升過程中，工人做功的總功率為：
；
（2）拉力做的有用功為：
W有＝Gh＝mgh＝80kg×10N/kg×10m＝8000J，
該滑輪組的機械效率為：
η＝×100%＝×100%＝95.2%；
（3）①工人對滑輪組施加的最大拉力等于工人的重力，最大為：
F最大＝G人＝m人g＝80kg×10N/kg＝800N
工人提升的最大物重為：
G最大＝nF﹣G動＝3×800N﹣40N＝2360N；
②滑輪組的最大機械效率為：
η最大＝×100%＝＝×100%＝×100%＝×100%＝98.3%。
答：（1）在提升過程中，工人做功的總功率為140W；
（2）該滑輪組的機械效率為95.2%；
（3）①工人提升的最大物重為2360N；
②滑輪組的最大機械效率為98.3%。
17．（7分）如圖乙所示的電路中，電源電壓恒定，滑動變阻器的銘牌上標有“20Ω 1A”。圖甲是小燈泡L的U﹣I圖像，其額定電壓為5V。閉合開關S，變阻器滑片在B端時，電壓表的示數為3V。求：
（1）小燈泡的額定功率和電源電壓；
（2）小燈泡正常發光時，滑動變阻器的電阻；
（3）若用一個阻值為2.5Ω的電阻替換小燈泡，電壓表選用0﹣3V的量程，為了保證電路安全，在移動滑動變阻器滑片的過程中，求電路總功率的范圍。
【答案】（1）小燈泡的額定功率為4W，電源電壓為15V；
（2）小燈泡正常發光時，滑動變阻器的電阻是12.5Ω；
（3）電路總功率的范圍10W﹣15W。
【分析】（1）當滑動變阻器的滑片P移至B端時，滑動變阻器的最大阻值和燈泡串聯，根據圖象讀出電路中的電流，根據歐姆定律求出滑動變阻器兩端的電壓，根據串聯電路的電壓特點求出電源的電壓；
（2）由圖象可知，燈泡兩端的電壓為5V時電路中的電流，根據串聯電路特點計算滑動變阻器的電壓，根據歐姆定律計算電阻；
（3）根據電壓表的兩場計算電阻的最大電流與滑動變阻器的允許電流比較，確定最大電流，根據P＝UI計算最大功率，當滑動變阻器最大時，根據串聯電路特點和P＝計算最小功率。
【解答】解：（1）由圖甲可知小燈泡在額定電壓5V時，額定電流為0.8A，
小燈泡的額定功率為：P＝U＝5V×0.8A＝4W；
變阻器滑片在B端時，電壓表的示數為3V時，根據圖像知，電路中電流為0.6A，
故電源電壓為：U＝UL+IR＝3V+0.6A×20Ω＝15V；
（2）小燈泡正常發光時，滑動變阻器兩端電壓為 15V﹣5V＝10V，
變阻器連入電路的電阻為：；
（3）用一個阻值為2.5Ω的電阻替換小燈泡，電壓表選用0﹣3V的量程，為了保證電路安全，電壓表示數達3V時，變阻器連入電路的電阻最小，滑動變阻器最大允許1A，
電路電流最大為：＝1.2A＜1A，
所以I_{max}＝1A$；
此時電路總功率最大：Pmax＝UImax＝15V×1A＝15W；
當變阻器滑片在右端時電阻最大，此時電路中電流最小，電路總功率最小，
最小功率為：；
電路總功率的范圍為10W﹣15W。
答：（1）小燈泡的額定功率為4W，電源電壓為15V；
（2）小燈泡正常發光時，滑動變阻器的電阻是12.5Ω；
（3）電路總功率的范圍10W﹣15W。
實驗次數
1
2
電阻H/Ω
5
10
電流I/A
0.40
0.20
實驗次數
1
2
電阻H/Ω
5
10
電流I/A
0.40
0.20
