第23講 家庭電路 安全用電
知識點1 家庭電路的組成

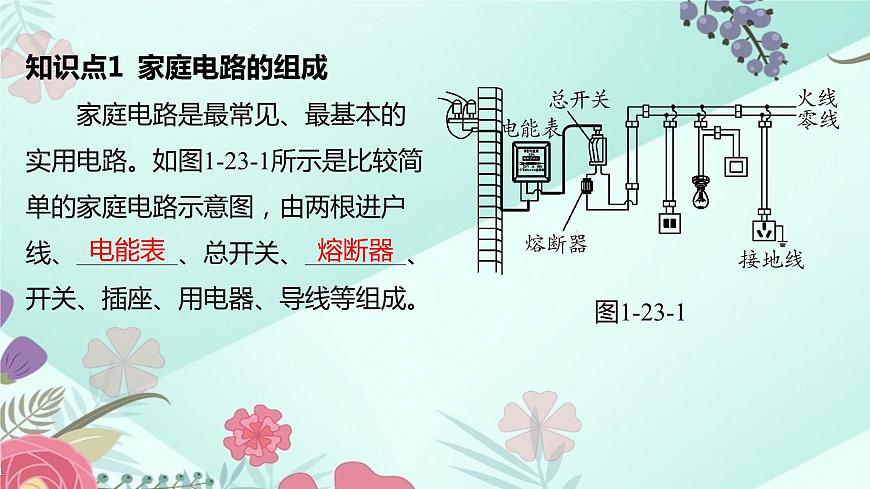

家庭電路是最常見、最基本的實用電路。如圖1-23-1所示是比較簡單的家庭電路示意圖，由兩根進戶線、________、總開關、________、開關、插座、用電器、導線等組成。

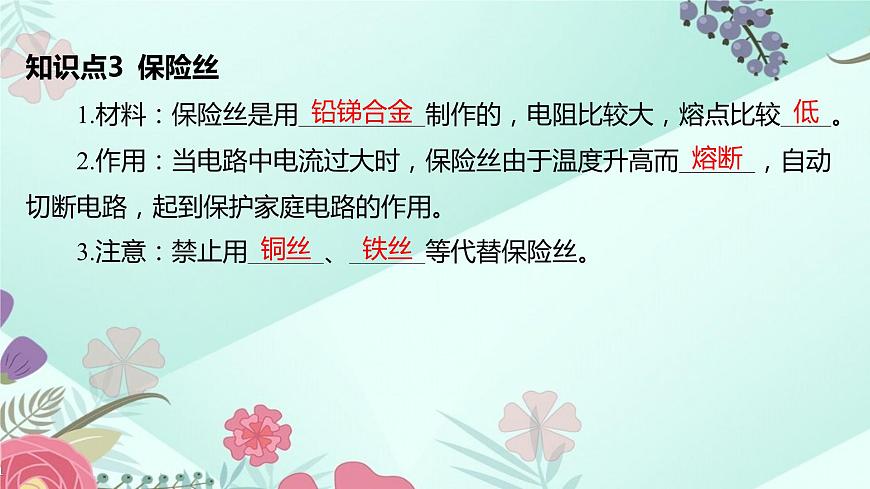

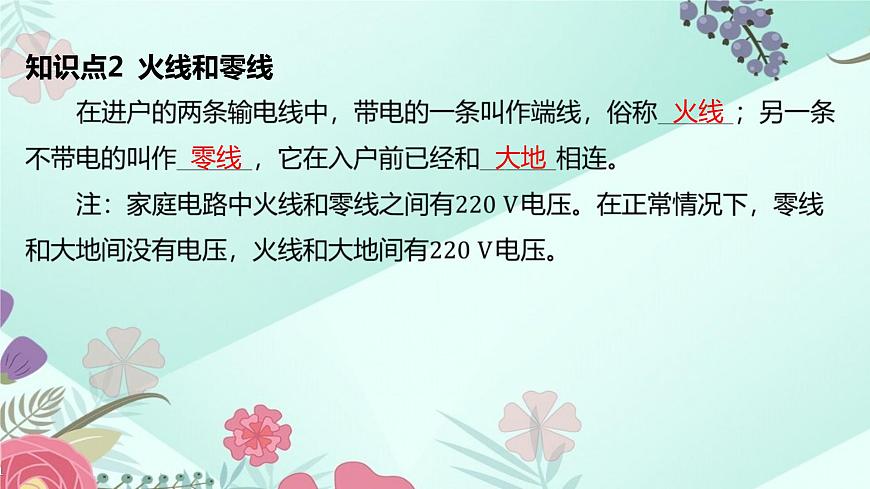

1.材料：保險絲是用__________制作的，電阻比較大，熔點比較____。 2.作用：當電路中電流過大時，保險絲由于溫度升高而______，自動切斷電路，起到保護家庭電路的作用。 3.注意：禁止用______、______等代替保險絲。

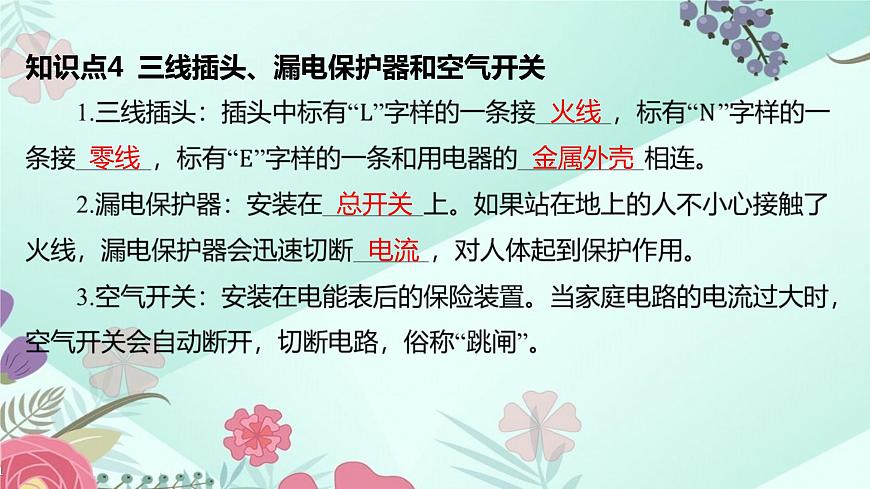

知識點4 三線插頭、漏電保護器和空氣開關

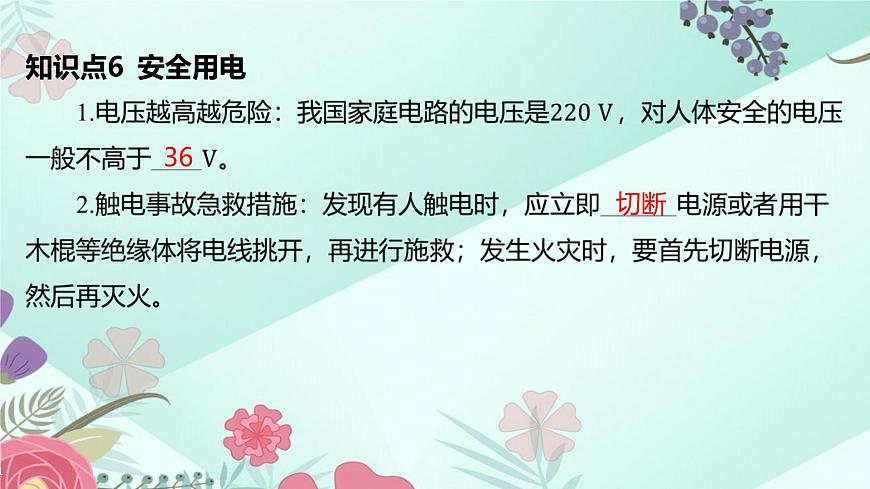

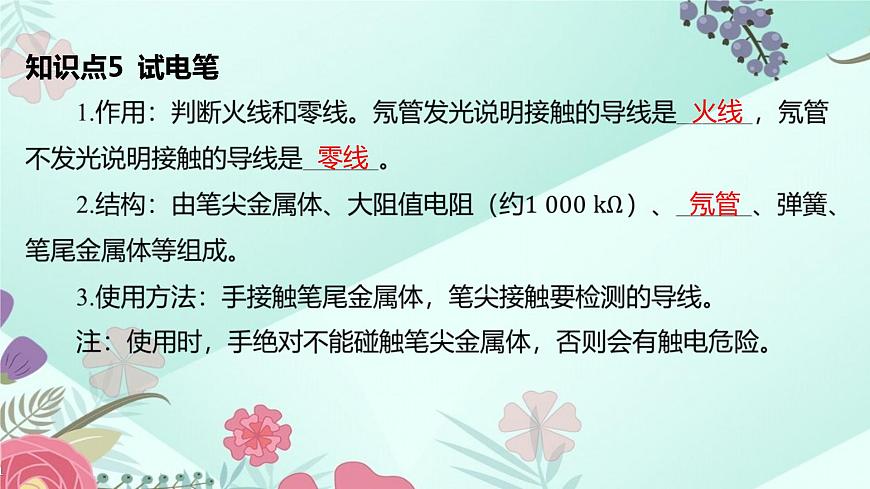

3.安全用電原則 （1）不接觸______帶電體，不靠近______帶電體。如：不在電線附近放風箏。 （2）檢查和維修電路、更換燈泡、搬動用電器前應______電源開關。
（3）不弄濕用電器，不損壞絕緣層。 （4）保險裝置、插座、導線、家用電器等達到使用壽命應及時更換。 （5）帶金屬外殼的用電器和可能接觸到水的用電器，其金屬外殼必須接地。
4.注意防雷：高大建筑物頂端要裝避雷針，雷雨天氣不要到大樹下避雨等。 5.家庭電路中電流過大的原因 （1）用電器的____________：①使用大功率用電器；②多個用電器同時使用。 （2）發生______：改裝電路時不小心或絕緣皮破損、老化等使火線和零線直接連通。
重點1 家庭電路連接注意事項
注：電能表一定要接在家庭電路的最前面，防止偷電。
重點2 家庭電路故障分析
注：（1）試電筆檢測的一般為斷路。用試電筆測試兩孔插座左右兩孔，若試電筆均不發光，則為火線斷路；若試電筆均發光，則為零線斷路。
1.（2023·陜西中考）下列做法符合安全用電的是( )
A.家庭電路使用絕緣皮破損的電線B.用濕抹布擦拭正在工作的用電器C.發現有人觸電時，應立即切斷電源D.家用電器的金屬外殼未接地
2.（2022·陜西中考）關于家庭電路和安全用電，下列說法正確的是( )
4.（2020·陜西中考）如圖2-23-2所示，請將燈泡及開關正確連入家庭電路。
1.（2023·衡陽中考）我們的學習和生活都離不開電，在日常生活中樹立安全用電的意識十分重要。如圖2-23-3所示的各種做法中，符合安全用電原則的是( )
A.使用絕緣皮破損的電線
C.多個大功率用電器使用同一插座
D.發現有人觸電立刻切斷電源
2.（2023·濰坊中考）如圖2-23-4所示為某家庭電路實物布線圖，該電路各處連接均正確。下列關于該電路的說法正確的是( )
3.（2023·益陽中考）如圖2-23-5所示是上端有金屬帽的試電筆的四種使用方法，其中使用方法正確的是( )
A. B. C. D.
4.（2023·牡丹江中考）小明設計了一種照明電路圖，用兩個開關控制一盞燈，閉合任意一個開關，燈都能發光。下列電路圖中，既符合上述設計，又符合安全用電要求的是( )
A. B. C. D.
7.（2023·武漢中考）小強同學放學回家后，打開電燈，接入電熱水壺，兩者均正常工作，接著啟動微波爐加熱食品時，發現微波爐不工作，電熱水壺突然停止工作，但是電燈仍然正常發光，如
圖2-23-9所示。他對故障做了下列四種判斷，其中正確的是( )
8.（2023·蘭州中考）如圖2-23-10所示的家庭電路中，開關閉合后，保險絲因電流過大而熔斷。甲、乙兩圖產生電流過大的原因是不同的，甲圖中的原因是__________________；乙圖中的原因是______。
用電器總功率過大
10.（2023·丹東中考）如圖2-23-12所示是家庭電路的一部分，開關只控制電燈，插座準備接大功率用電器。請用筆畫線代替導線將電路補充完整。
[答案] 如圖所示
11.（2023·河南中考）圖2-23-13甲為一個帶開關的插座，開關閉合時，插孔可以提供工作電壓。請?jiān)趫D2-23-13乙中將對應的電路連接完整，并符合安全用電原則。
