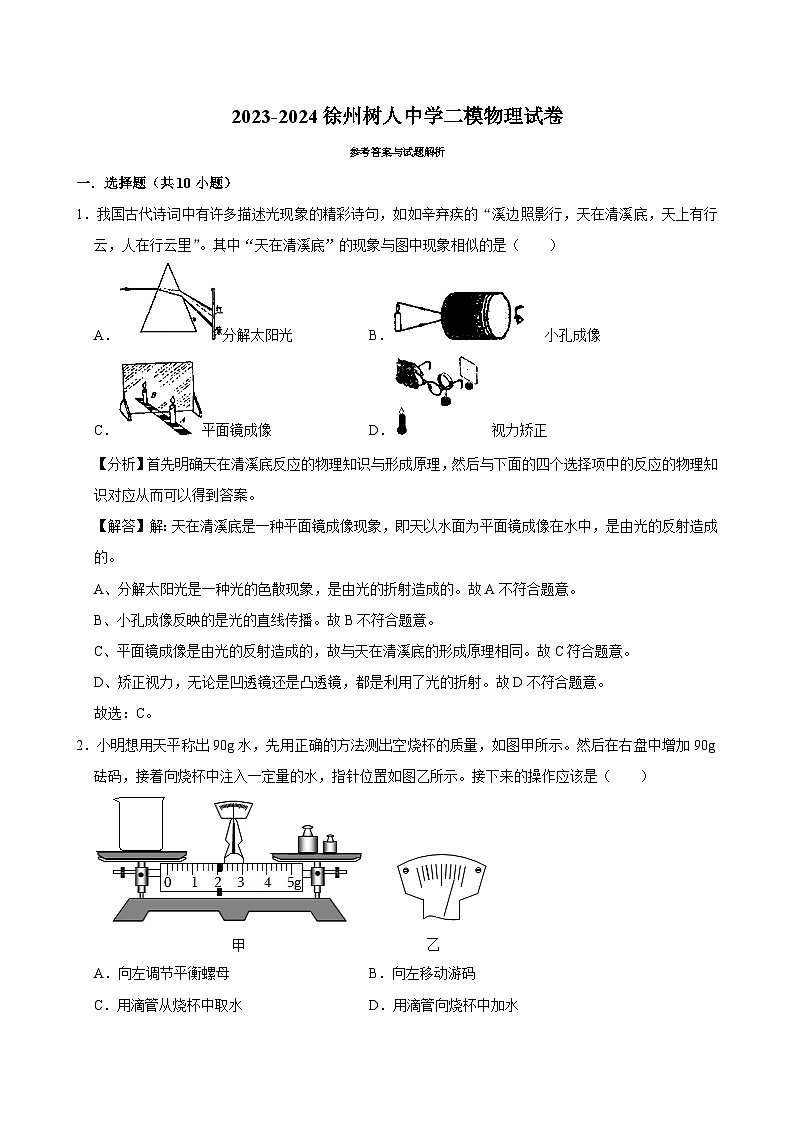

2024年江蘇省徐州市樹人中學中考二模物理試卷

這是一份2024年江蘇省徐州市樹人中學中考二模物理試卷，共16頁。試卷主要包含了三個相同的磁環a、b、c等內容，歡迎下載使用。
一．選擇題（共10小題）
1．我國古代詩詞中有許多描述光現象的精彩詩句，如如辛棄疾的“溪邊照影行，天在清溪底，天上有行云，人在行云里”。其中“天在清溪底”的現象與圖中現象相似的是（ ）
A．分解太陽光B． 小孔成像
C．平面鏡成像D． 視力矯正
【分析】首先明確天在清溪底反應的物理知識與形成原理，然后與下面的四個選擇項中的反應的物理知識對應從而可以得到答案。
【解答】解：天在清溪底是一種平面鏡成像現象，即天以水面為平面鏡成像在水中，是由光的反射造成的。
A、分解太陽光是一種光的色散現象，是由光的折射造成的。故A不符合題意。
B、小孔成像反映的是光的直線傳播。故B不符合題意。
C、平面鏡成像是由光的反射造成的，故與天在清溪底的形成原理相同。故C符合題意。
D、矯正視力，無論是凹透鏡還是凸透鏡，都是利用了光的折射。故D不符合題意。
故選：C。
2．小明想用天平稱出90g水，先用正確的方法測出空燒杯的質量，如圖甲所示。然后在右盤中增加90g砝碼，接著向燒杯中注入一定量的水，指針位置如圖乙所示。接下來的操作應該是（ ）
A．向左調節平衡螺母B．向左移動游碼
C．用滴管從燒杯中取水D．用滴管向燒杯中加水
【分析】根據指針的偏轉方向確定分析出水的質量與需要測量水的質量關系，進而分析接下來的操作。
【解答】解：由圖乙可知，指針偏向分度盤的右側，表示左盤內水的質量小于20g，由于需要取20g水，因此不能改變右盤中砝碼的質量和游碼的位置，在測量過程中更不能移動平衡螺母，所以只能用滴管向燒杯中加水，直至天平平衡，故D正確。
故選：D。
3．小宇在拖地時，拖把頭沿圖中v所示方向運動，則拖把頭對地面壓力的方向、地面對拖把頭摩擦力的方向分別為（ ）
A．垂直地面向下、與v所示方向相反
B．垂直地面向下、與v所示方向相同
C．沿拖桿斜向下、與v所示方向相同
D．沿拖桿斜向下、與v所示方向相反
【分析】（1）垂直作用在物體表面上的力叫做壓力，壓力的方向與受力物體的表面垂直且指向受壓物體；
（2）摩擦力的性質是阻礙相互接觸的兩個物體間的相對運動或相對運動趨勢。
【解答】解：小宇在拖地時，拖把頭沿圖中v所示方向運動，則拖把頭對地面壓力的方向：垂直地面向下；地面對拖把頭摩擦力的方向：與v所示方向相反。故A正確，BCD錯誤。
故選：A。
4．根據如圖汽車中乘客的反應可以判斷，這輛汽車現在的運動狀態是（ ）
A．突然開動B．突然剎車C．勻速行駛D．一直靜止
【分析】慣性是物體保持原來運動狀態不變的性質。當物體突然受力時，它的運動狀態不可能立即改變，因此，判斷瞬間的狀態，就可以知道它原來的運動狀態是怎樣的。
【解答】解：圖中乘客身體都向前傾，說明汽車的運動狀態突然改變，人由于慣性仍保持原來的向前運動的狀態，所以向前傾。由此可判斷，汽車現在的狀態是突然剎車。
故選：B。

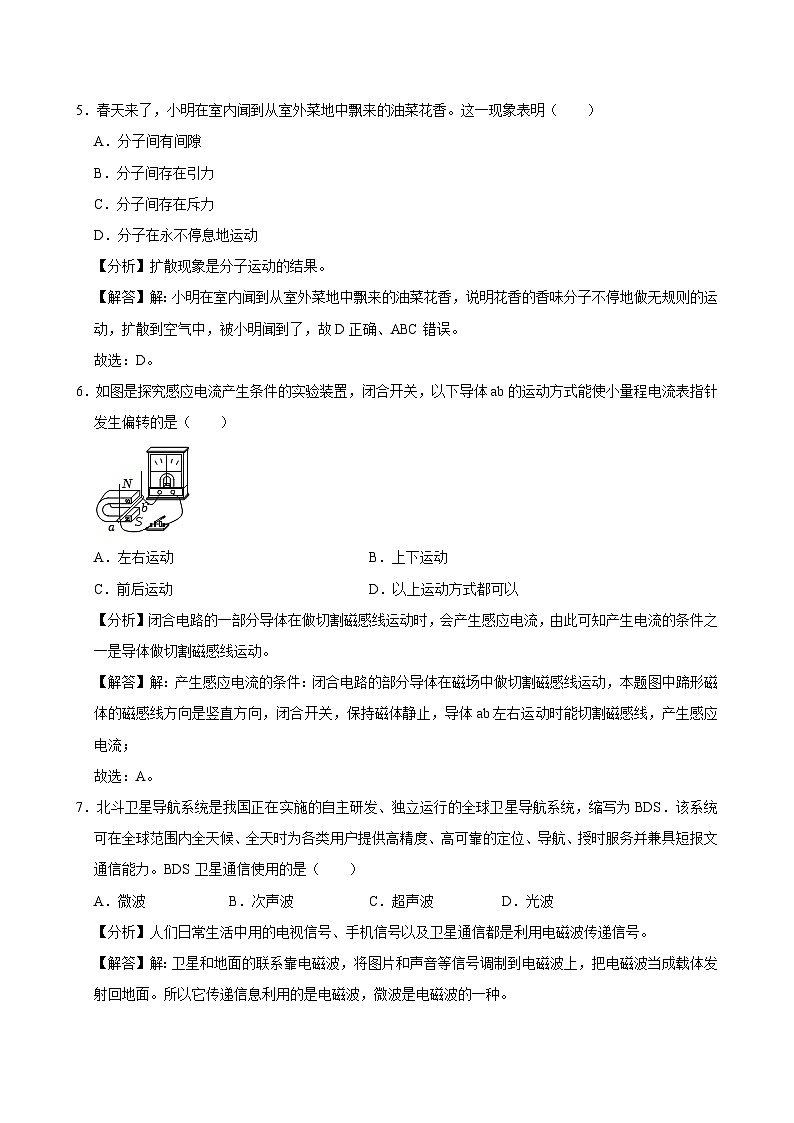

5．春天來了，小明在室內聞到從室外菜地中飄來的油菜花香。這一現象表明（ ）
A．分子間有間隙
B．分子間存在引力
C．分子間存在斥力
D．分子在永不停息地運動
【分析】擴散現象是分子運動的結果。
【解答】解：小明在室內聞到從室外菜地中飄來的油菜花香，說明花香的香味分子不停地做無規則的運動，擴散到空氣中，被小明聞到了，故D正確、ABC錯誤。
故選：D。
6．如圖是探究感應電流產生條件的實驗裝置，閉合開關，以下導體ab的運動方式能使小量程電流表指針發生偏轉的是（ ）
A．左右運動B．上下運動
C．前后運動D．以上運動方式都可以
【分析】閉合電路的一部分導體在做切割磁感線運動時，會產生感應電流，由此可知產生電流的條件之一是導體做切割磁感線運動。
【解答】解：產生感應電流的條件：閉合電路的部分導體在磁場中做切割磁感線運動，本題圖中蹄形磁體的磁感線方向是豎直方向，閉合開關，保持磁體靜止，導體ab左右運動時能切割磁感線，產生感應電流；
故選：A。
7．北斗衛星導航系統是我國正在實施的自主研發、獨立運行的全球衛星導航系統，縮寫為BDS．該系統可在全球范圍內全天候、全天時為各類用戶提供高精度、高可靠的定位、導航、授時服務并兼具短報文通信能力。BDS衛星通信使用的是（ ）
A．微波B．次聲波C．超聲波D．光波
【分析】人們?nèi)粘Ｉ钪杏玫碾娨曅盘?hào)、手機信號以及衛星通信都是利用電磁波傳遞信號。
【解答】解：衛星和地面的聯系靠電磁波，將圖片和聲音等信號調制到電磁波上，把電磁波當成載體發射回地面。所以它傳遞信息利用的是電磁波，微波是電磁波的一種。
故選：A。
8．為應對地球氣候變暖，促進可持續發展，在踐行節能低碳的今天，應特別重視新能源的開發和利用。下列能源中屬于如圖所示陰影部分的是（ ）
A．煤炭B．風能能源C．潮汐能D．核能
【分析】（1）可再生能源的概念：像風能、水能、太陽能等可以在自然界源源不斷地得到，把它們稱為可再生能源；
（2）不可再生能源的概念：化石能源、核能等能源會越用越少，不能在短期內從自然界得到補充，這類能源稱為不可再生能源；
（3）按照各種能源在當代人類社會經濟生活中的地位，人們把能源分為常規能源和新能源兩大類。常規能源為技術上比較成熟，已被人類廣泛利用，在生產和生活中起著重要作用的能源。例如煤炭、石油、天然氣、水能和核裂變能等。新能源為目前尚未被人類大規模利用，還有待進一步研究試驗與開發利用的能源。例如太陽能、風能、地?zé)崮?、海洋能及核聚變能等?br>【解答】解：煤炭和核能屬于不可再生能源，故AD錯誤；
潮汐能是從海水面晝夜間的漲落中獲得的能量，它與天體引力有關，不是來自太陽能，故C錯誤；
風能能源是地球表面大量空氣流動所產生的動能。由于地面各處受太陽輻照后氣溫變化不同和空氣中水蒸氣的含量不同，因而引起各地氣壓的差異，在水平方向高壓空氣向低壓地區流動，即形成風。風能來自太陽能，是可再生的新能源，又是新能源，故B正確。
故選：B。
9．如圖所示，水面下同一深度有兩艘完全相同的潛艇，其中一艘正在上浮，另一艘正在下潛，以下判斷正確的是（ ）
A．正在下潛的是甲潛艇
B．浮出水面前，上浮潛艇所受浮力不斷增大
C．正在下潛的潛艇，所受的水的壓強不變
D．浮出水面前，兩艘潛艇所受的浮力相同
【分析】（1）潛水艇是通過改變自身重來實現上浮或下沉的，根據圖中水的多少判斷出潛水艇的運動情況；
（2）上浮潛艇在沒露出水面前，排開水的體積不變，根據F?。溅阉甐排g分析浮力的變化；
（3）正在下潛的潛艇，深度變大，根據p＝ρ液gh分析壓強的變化；
（4）根據F?。溅阉甐排g分析兩種情況下浮力的關系。
【解答】解：
A、潛水艇是通過改變水艙中的水的重力來改變自身重力的，要使?jié)撍细?，?yīng)使?jié)撍艿母×Υ笥跐撍У闹亓?，所以水艙中水較少時潛水艇上浮，故甲圖為上浮時的情景，乙圖為下潛時的情景，故A錯誤；
B、根據F?。溅岩篻V排知，在浮出水面前，上浮潛艇排開水的體積不變，所受的浮力不變，故B錯誤；
C、根據p＝ρ液gh知，正在下潛的潛艇，深度變大，所受的水的壓強變大，故C錯誤；
D、兩艘完全相同的潛艇，其體積相同；浮出水面前（浸沒），潛艇排開水的體積等于自身的體積，所以?xún)蓾撏砰_(kāi)水的體積相同，根據F?。溅阉甐排g可知它們所受的浮力相等，故D正確。
故選：D。
10．三個相同的磁環a、b、c（質量均為m）套在有木質底座的光滑木桿上，由于磁極間的相互作用（僅考慮相鄰兩個磁環間有力的作用），上面兩個磁環都懸在空中，如圖所示。下列說法正確的是（ ）
A．a(chǎn)對b的磁力和a的重力是平衡力
B．b對c的磁力小于c對b的磁力
C．c受到b的磁力大小為2mg
D．c對底座的壓力大小為mg
【分析】（1）一對平衡力的特點：作用在同一物體上，作用在同一條直線上，方向相反，大小相等。
（2）一對相互作用力的特點：作用在兩個不同的物體上，作用在同一條直線上，方向相反，大小相等。
（2）根據磁環a、b處于懸浮狀態，可以確定兩個磁環之間的作用力是斥力，a對b的磁力等于a的重力，b對c的磁力等于a和b的重力之和。
（4）對處于靜止?fàn)顟B(tài)的磁圓環c進行受力分析即可確定其對水平支持面的壓力與重力的關系。
【解答】解：
A、a對b的磁力方向向下，a的重力方向豎直向下，且作用在兩個物體上，則二力不是一對平衡力，故A錯誤；
B、b對c的磁力和c對b的磁力是一對相互作用力，其大小相等，故B錯誤；
C、磁環a、b處于懸浮狀態，把a(bǔ)b看做一個整體，c對這個整體的磁力為F＝Ga+Gb＝2mg，根據相互作用力的知識可知，這個整體對c的磁力大小為2mg，因僅考慮相鄰兩個磁環間有力的作用，所以b對c的磁力大小為2mg，故C正確；
D、把a(bǔ)bc看做一個整體，整體處于靜止?fàn)顟B(tài)，且c與底座接觸，則c對底座的壓力大小等于a、b、c的重力之和，即3mg，故D錯誤。
故選：C。
二．填空題（共6小題）
11．11．煙花三月的云龍湖湖東路鳥語花香，沁人心脾。悅耳的鳥鳴聲是由鳥兒的聲帶 產生的，不同種類的小鳥發出聲音的 不同；如織的游客中，有人吹起了“柳笛”，吹笛時用力越大，柳笛發出的聲音 越大。
【分析】（1）聲音是由物體的振動產生的；
（2）不同鳥類音色不同。
（3）吹笛時用力越大，柳笛發出的聲音響度越大。
【解答】解：悅耳的鳥鳴聲是由鳥兒的聲帶振動產生的；
吹笛時用力越大，柳笛發出的聲音響度越大。
故答案為：振動；音調；響度。
12．如圖所示，造雪機將水注入專用噴嘴或噴槍接觸高壓空氣，將水分割成微小的小水滴并噴到寒冷的空氣中，小水滴 凝固 （填物態變化名稱）成冰晶落到地面，這就是人工造雪。某學校后勤處進行撒鹽除雪，如圖所示，撒鹽除雪能使雪盡快的 熔化 （填物態變化名稱），撒鹽是為了 降低 （選填“升高”或“降低”）雪的熔點。
【分析】（1）物質由液態變成固態的現象叫做凝固，水結成冰就是凝固現象；
（2）鹽溶解于水所形成的溶液的熔點較純水低，因此，加快雪的熔化。
【解答】解：（1）由題意可知，人工造雪是將水注入專用噴嘴或噴槍接觸高壓空氣，將水分割成微小的粒子并噴到寒冷的空氣中，這些微小的粒子（小水滴）凝固成的小冰晶；
（2）鹽與雪混合，降低了雪的熔點，可加快雪的熔化。
故答案為：凝固；熔化；降低。
13．當“流浪地球”發動機給地球減速時，發動機噴射“火焰”的方向與地球前進方向 相同 （選填“相同”、“相反”），此時給地球阻力的施力物體是 火焰 （選填“空氣”、“火焰”）。這說明力可以改變物體的 運動狀態 。
【分析】物體間力的作用是相互的；
力的作用效果有二：改變物體的形狀，改變物體的運動狀態。
【解答】解：當發動機向上噴射火焰時，對空氣有一個向上的力，因?yàn)槲矬w間力的作用是相互的，所以空氣對地球有一個向下的力，地球就會向相反的方向運動，故當“流浪地球”發動機給地球減速時，發動機噴射“火焰”的方向與地球前進方向相同；此時給地球阻力的施力物體是火焰；
在發動機噴出的火焰的力的作用下，地球減速，說明力可以改變物體的運動狀態。
故答案為：相同；火焰；運動狀態。
14．如圖是某人看遠處物體時的光線經過眼睛晶狀體時的光路圖，由圖示可知他是 近視 （選填“近視”或“遠視”）眼，若他為了看清物體，戴上眼鏡是為了物體經過晶狀體成的像向 后 （選填“前”或“后”）移動，若配戴的眼鏡鏡片中心的厚度為1.7mm，則該鏡片邊緣的厚度應 大于 （選填“大于”、“等于”或“小于”）1.7mm。
【分析】近視眼的晶狀體較厚，會聚能力較強，需戴凹透鏡矯正?；虿捎眉す鈱?duì)角膜進行處理，使晶狀體和角膜對光的會聚能力變?nèi)?；中間薄邊緣厚的透鏡是凹透鏡。
【解答】解：近視眼的晶狀體和角膜構成的透鏡較厚，會聚能力較強，看遠處的物體時，將像成在視網膜的前面。采用激光對角膜進行處理，就是使晶狀體和角膜構成的透鏡對光的偏折能力變得弱一些；
由圖可知，物體的像成在了視網膜的前面，所以該眼睛是近視眼，需要配戴凹透鏡進行矯正；
因?yàn)榘纪哥R的中間薄邊緣厚，所以如果他配戴的眼鏡鏡片中心的厚度為1.7mm，則該鏡片邊緣的厚度應大于1.7mm；
故答案為：近視；后；大于。
15．如圖，取多個橙子，把銅片、鐵片插入其中，就制成了一個水果電池。用 表測量銅片與鐵片之間的電壓，對外供電時把 能轉化為電能，這個水果電池是由多個水果電池 聯成的取一個橙子，把銅片、鐵片插入其中，就制成了一個水果電池，用電壓表測量銅片與鐵片之間的電壓，并指出它們中哪一個是正極、哪一個是負極。
【分析】電壓用電壓表測量
水果電池是化學能轉化為電能
串聯
【解答】電壓用電壓表測量
水果電池是化學能轉化為電能
串聯
故答案為：電壓表；化學能；串聯。
16.若某汽油機飛輪轉速為20r/s的汽車，在水平路面上行駛，則在1s內汽油機對外做功 次；若汽車行駛過程中消耗汽油2kg，則這些汽油完全燃燒能放出 J的熱量。若有 2.76×107的熱量轉化為汽車的機械能，此時的效率為 %（已知汽油的熱值為4.6×107J/kg）
【分析】（1）汽油機一個工作循環完成4個沖程，飛輪和曲軸轉2圈，對外做功1次；
（2）根據Q放＝mq求出汽油完全燃燒放出的熱量；
（3）效率是有用的除以總的。
【解答】解：某汽油機飛輪轉速為20r/s，即飛輪每秒轉20圈，由于汽油機一個工作循環完成4個沖程，飛輪和曲軸轉2圈，對外做功1次，所以在1s內汽油機對外做功10次；
汽油完全燃燒放出的熱量：Q放＝mq＝2kg×4.6×107J/kg＝9.2×107J；
效率是有用的除以總的。
故答案為：10；9.2×107；30%。
17.如圖，小華利用太陽光測量凸透鏡的焦距時，在光屏上星現一個并非最小的光斑，他沒有用刻度尺就判斷出此時光屏到凸透鏡的距離大于透鏡的焦距，他的做法是
【分析】（1）這個光斑可能是焦點之后的，也可能是焦點之前的光斑，從這兩種可能進行分析；
【解答】解：（1）如下圖所示，平行于主光軸的光線經凸透鏡折射后會聚一點，這點是凸透鏡的焦點，光線到達焦點并且繼續向前射出，這個非最小的光斑可能在焦點之前，也可能在焦點之后
；
故答案為：將凸透鏡遠離光屏，觀察發現光斑一直變大
19．一個90kg的正方形木箱，放在水平地面上，后來如圖所示，小明同學用動滑輪提升木箱以0.5m/s的速度勻速上升2m，所用拉力F的大小為500N（不計繩重和摩擦）（g＝10N/kg）
（1）木箱受到的重力是多少？
（2）該動滑輪的機械效率是多少？
【分析】（1）已知正方形木箱的質量，利用G＝mg求解重力；
（2）知道木箱的移動速度和上升高度求出做功時間，再根據動滑輪的特點，計算繩子末端移動的距離（拉力移動的距離），又知道拉力大小，求拉力所做的功；知道木箱重和上升的高度，求出有用功，再根據機械效率的公式求動滑輪的機械效率。
【解答】解：
（1）木箱受到的重力：
G＝mg＝90kg×10N/kg＝900N；
（2）拉力F做功時間：
t＝＝＝4s，
繩子末端移動的距離：
s＝2h＝2×2m＝4m，
拉力做功：
W總＝Fs＝500N×4m＝2000J，
對木箱做有用功：
W有＝Gh＝900N×2m＝1800J，
動滑輪的機械效率：
η＝＝×100%＝90%。
答：
（1）木箱受到的重力是900N；
（2）動滑輪的機械效率是90%。
20．如圖電路中，電源電壓恒定，小燈泡L標有“6V 4.8W”，電阻R1的阻值為10Ω，滑動變阻器R2標有“20Ω 0.5A”。當R2的滑片P置于最左端時，只閉合S1，燈泡正常發光。
（1）求小燈泡的額定電流；
（2）滑片P置于最右端，只閉合S2，移動滑片P，使R2的電功率占電路總功率的比值最小，則R2的電功率多大？
【分析】（1）知道燈泡的額定電壓和額定功率，根據P＝UI求出小燈泡的額定電流；
（2）滑片P置于最右端，只閉合S2時，R1與R2串聯，電流表測電路中的電流，根據串聯電路的特點和P＝I2R表示出R2的電功率與電路總功率的比值，要使這個比值最小，則滑動變阻器R2接入電路的電阻最小，根據滑動變阻器的銘牌可知允許通過的最大電流即為電路中的電流，此時變阻器接入電路中的電阻最小，根據歐姆定律求出電路的總電阻，利用電阻的串聯求出R2的最小電阻，根據P＝I2R求出此時R2的電功率。
【解答】解：（1）由P＝UI可得，小燈泡的額定電流：
IL＝＝＝0.8A；
（2）滑片P置于最右端，只閉合S2時，R1與R2串聯，電流表測電路中的電流，
因串聯電路中總電阻等于各分電阻之和，且電路中各處的電流相等，
所以，由P＝I2R可得，R2的電功率與電路總功率的比值：
＝＝＝，
要使這個比值最小，則+1要最大，滑動變阻器R2接入電路的電阻應最小，
由滑動變阻器的銘牌可知，電路中的最大電流為I大＝0.5A時，變阻器接入電路中的電阻最小，
此時電路的總電阻：
R總＝＝＝12Ω，
則R2的最小電阻：
R2?。絉總﹣R1＝12Ω﹣10Ω＝2Ω，
則當R2為2Ω時，R2的電功率占電路總功率的比值最小，此時R2的電功率：
P2＝I大2R2＝（0.5A）2×2Ω＝0.5W。
答：（1）小燈泡的額定電流為0.8A；
（2）滑片P置于最左端，閉合S1、S2，電流表的示數為1.4A；
（3）滑片P置于最右端，只閉合S2，移動滑片P，使R2的電功率占電路總功率的比值最小，則R2的電功率為0.5W。
21．小明和小剛愛思考愛動手，以下是他們做的一些電學探究活動：
（1）測量額定電壓為2.5V的小燈泡L的額定功率。
①請按照電路圖甲把實物圖乙補充完整，要求滑片向左移動時，燈泡變亮。
②閉合開關后，小明發現無論怎樣移動滑片P，小燈泡都不亮，電流表示數始終為0，電壓表示數約為電源電壓，則電路中出現的故障可能是 。
③如圖丙是小燈泡正常工作時電流表的讀數，則小燈泡額定功率為 W。
④小明做完實驗后忘記斷開開關了，等小明計算完小燈泡的電功率后，用手觸摸燈泡感覺燈泡變熱了。對比剛讀數時，電流表示數 （選填“變大”、“不變”或“變小”）了。
⑤小剛用相同的器材做這個實驗時，根據測量的數據繪出的I﹣U關系圖像如圖丁所示。出現這個圖像的原因可能是
【分析】（1）①電壓表與燈泡并聯，根據小燈泡的額定電壓確定電壓表的量程。根據題中提示，電流表選用小量程串聯在電路中，滑動變阻器上下接線柱各接一個接入電路，根據滑片向左移動，燈泡變亮可知，滑動變阻器下面的接線柱是哪一邊的接入電路；
②無論怎樣移動滑片P，電流表示數為0，燈不亮，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表、滑動變阻器、電流表、開關與電源連通，則與電壓表并聯的支路以外的電路是完好的，與電壓表并聯的燈泡斷路了；
③讀取電流表量程時，先確定量程與分度值，再觀察指針讀數；利用P＝UI算出小燈泡額定功率；
④從溫度對燈泡電阻的影響以及歐姆定律公式分析答題；
⑤電壓表并聯在燈泡兩端時，隨著電流的增大，燈泡兩端的電壓增大，根據串聯電路電壓的特點，變阻器兩端的電壓會隨之減??；
【解答】解：（1）①滑片向左移動時燈泡變亮，即電阻變小，故變阻器左下接線柱連入電路中，由圖丙電流表選用小量程串聯在電路中，因?yàn)闊襞莸念~定電壓為2.5V，故電壓表接0﹣3V的量程且與燈泡并聯，如下所示：
；
②無論怎樣移動滑片P，電流表示數為0，燈不亮，說明電路可能斷路；電壓表示數接近電源電壓，說明電壓表、滑動變阻器、電流表、開關與電源連通，則與電壓表并聯的燈泡斷路了；
③如圖丙所示，電流表選用小量程，分度值為0.02A，小燈泡正常工作時電流表的讀數為0.28A，
小燈泡額定功率為：
P＝UI＝2.5V×0.28A＝0.7W；
④用手觸摸燈泡感覺燈泡變熱了，根據導體的電阻與溫度的關系可知此時燈絲的電阻增大，電路的總電阻增大，根據I＝知電路中的電流變??；
⑤丁圖中的圖象，隨著電流的增大，電壓減小，符合滑動變阻器兩端電壓的變化規律，因此電壓表接在了滑動變阻器兩端；
22．小明利用如圖甲所示的裝置測量我區大氣壓的大小，其中彈簧測力計和2mL注射器的自重可忽略不計，活塞與針筒之間氣密性很好，但摩擦較大，他進行了如下實驗。
（1）拔去橡皮帽，將活塞推至底端，當右端掛上一定數量的鉤碼時，注射器中的活塞開始滑動，穩定時彈簧測力計示數為1.0N，則活塞與針筒間的摩擦力為 N。
（2）他重新將活塞推至底端，用橡皮糊密封小孔，增加鉤碼數量活塞開始滑動時，彈簧測力計示數為4.6N；小明又找來刻度尺測試針筒全部刻度的總長度，如圖乙所示，則總長度為 cm，此時活塞受到的大氣壓力為 N，本次大氣壓強的測量值為 Pa。
（3）寫出本次實驗過程中可能導致測量結果偏本的一個原因
【分析】（1）明確實驗的原理，才能完成實驗步驟的補充。當注射器中的活塞開始滑動時，二力平衡可通過彈簧測力計測出大氣壓力，此時彈簧測力計的示數與所受的大氣壓力相等；
（2）因活塞為圓柱體，所以活塞的橫截面積可以通過公式S＝來求出，知道注射器的容積，還需要用刻度尺量出其刻度部分的長度；利用壓強的公式，代入測量的數據可得出表達式。
【解答】解：（1）實驗中注射器密封，注射器的活塞開始滑動時，利用二力平衡原理來測出大氣壓對活塞的壓力；拔去橡皮帽，將活塞推至底端，當右端掛上一定數量的鉤碼時，注射器中的活塞開始滑動，利用二力平衡原理來測出活塞所受摩擦力的大小，活塞開始滑動時彈簧測力計示數為1.0N，可知活塞與針筒間的摩擦力為1.0N。
（2）由圖可知，刻度尺的分度值為0.1cm，針筒的左端和刻度尺的零刻度線對齊，右端針筒的2.0mL刻度線與刻度尺的5cm刻度線對齊，則針筒的刻度部分的總長度為5.00cm，則活塞的橫截面積為
S＝＝＝0.4cm2；
活塞受力如圖所示，活塞受到彈簧測力計向左的拉力和大氣壓向右的壓力與針筒對它向右的摩擦力作用，在這三個力的作用下，處于平衡狀態
可知此時活塞受到的大氣壓力為
F壓＝F拉﹣f＝4.6N﹣1N＝3.6N
則大氣壓強為
p＝＝＝9×104Pa。
故答案為：（1）1.0；不變；（2）5.00；9×104；注射器內的空氣無法完全排盡。
23．閱讀短文，回答問題：
卡門渦街現象
2020年5月5日，虎門大橋的橋體異常振動引發了大家的關注，專家認為這是由卡門渦街現象引起的。
如圖甲所示，在一定條件下，流體流過阻礙物時，會在阻礙物上下兩側先后交替產生有規則的反向旋渦①、②、③、④……，這一現象叫卡門渦街現象。產生旋渦的一側流速快，另一側流速慢，交替形成大小不同的壓力，使阻礙物產生有規律的振動，即渦振。渦振頻率f與阻礙物的特征寬度d和流體流速v有關，其關系f＝k（k為常數）。據分析，橋體異常振動是由于橋面上安裝了1.4m高的防撞板后，在特定風環境條件下產生了振幅較大的渦振現象。
工業上常用的流量計也是利用卡門渦街現象制成的。在管道中放入裝有電子設備的阻礙物，當流體通過時，裝有電子設備的阻礙物發生渦振，輸出與渦振頻率相同的電壓信號，通過頻率公式得到流速大小，最終輸出流體的流量，流量為單位時間內流體通過管道橫截面的體積。
（1）下列過程不可能產生卡門渦街現象的是 ；
A．河水流過礁石
B．空氣通過樹木
C．籃球撞擊籃板
D．云層飄過山峰
（2）流體流過阻礙物，當上側產生渦旋時，阻礙物 側受到壓力大；
（3）安裝防撞板后，增大了橋體的 ，使得相同風速下橋體的渦振頻率 （增大/減?。?；
（4）某水管的橫截面積為S，阻礙物的特征寬度為d，水流通過阻礙物時輸出的電壓信號如圖乙所示。如不考阻礙物對流速的影響，則管道中水的流量Q和t0之間的關系式為Q= 。
【分析】流體的壓強跟流速有關，流速越大，壓強越小，正確理解題目中的意義是解決本題的關鍵。
【解答】解：（1）卡門渦街現象是在一定條件下，流體流過阻礙物時，會在阻礙物上下兩側先后交替產生有規則的反向旋渦。水和空氣、云層屬于流體，能產生卡門渦街現象，籃球不屬于流體，不能產生卡門渦街現象，故C符合題意，ABD不符合題意。故選C；
（2）流體流過阻礙物，當上側產生渦旋時，上側流速快，壓強小，受到壓力小，下側流速慢，壓強大，受到壓力大；
（3）安裝防撞板后，增大了橋體的特征寬度d，由f＝（k為常數）可知，相同風速v時，渦振頻率f減小。
（4）根據圖乙可知：圖中出現了電壓3個循環圖像，則每個循環的時間為，即周期為，周期和頻率互為倒數，則頻率f＝，假設管道的橫截面積為S，因?yàn)閒＝（k為常數），所以v＝流量為單位時間內流體通過管道橫截面的體積，管道內流過的距離h＝vt，水柱的體積V＝Sh＝Svt，
Q＝＝＝Sv＝S＝×，由此可以看出流量Q與時間t0成反比例函數關系
故答案為：（1）C；（2）下；（3）特征寬度；減??；（5）×。
