2024年四川省廣元市蒼溪縣中考物理二模試卷附解析

這是一份2024年四川省廣元市蒼溪縣中考物理二模試卷附解析，共34頁。試卷主要包含了選擇題，填空題，作圖與實驗題，解答題等內容，歡迎下載使用。

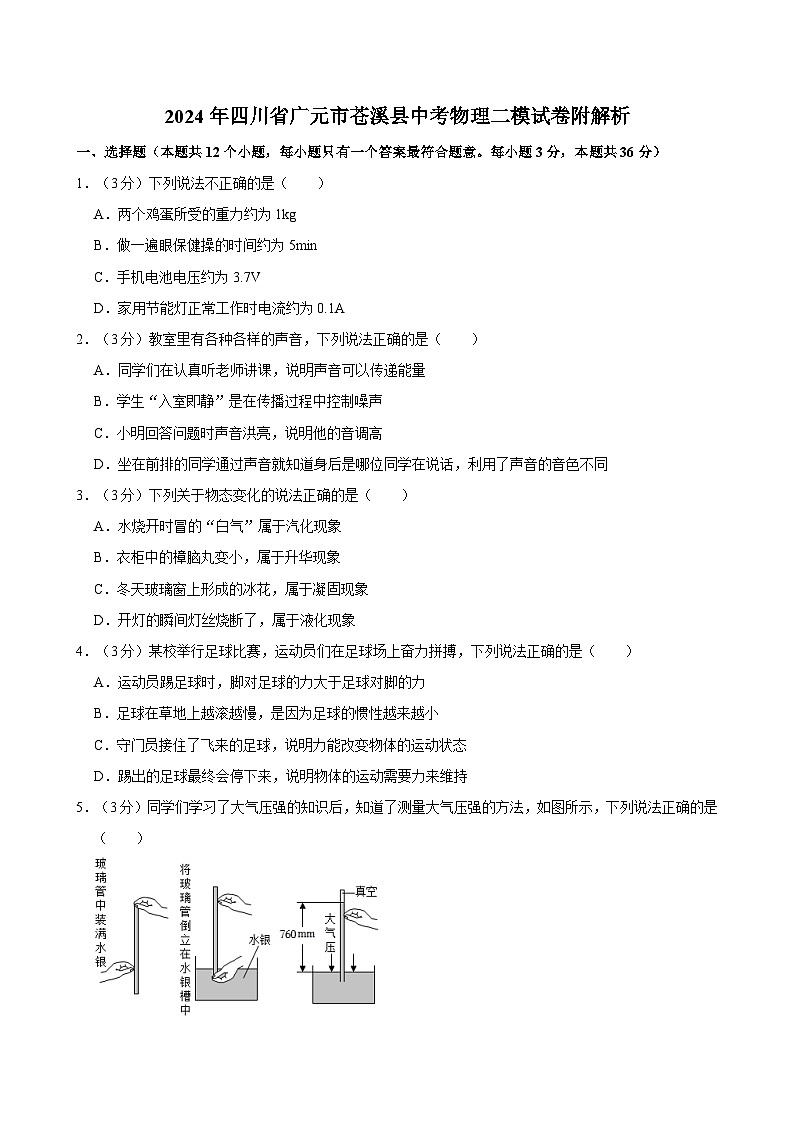

1．（3分）下列說法不正確的是（ ）
A．兩個雞蛋所受的重力約為1kg
B．做一遍眼保健操的時間約為5min
C．手機電池電壓約為3.7V
D．家用節能燈正常工作時電流約為0.1A
2．（3分）教室里有各種各樣的聲音，下列說法正確的是（ ）
A．同學們在認真聽老師講課，說明聲音可以傳遞能量
B．學生“入室即靜”是在傳播過程中控制噪聲
C．小明回答問題時聲音洪亮，說明他的音調高
D．坐在前排的同學通過聲音就知道身后是哪位同學在說話，利用了聲音的音色不同
3．（3分）下列關于物態變化的說法正確的是（ ）
A．水燒開時冒的“白氣”屬于汽化現象
B．衣柜中的樟腦丸變小，屬于升華現象
C．冬天玻璃窗上形成的冰花，屬于凝固現象
D．開燈的瞬間燈絲燒斷了，屬于液化現象
4．（3分）某校舉行足球比賽，運動員們在足球場上奮力拼搏，下列說法正確的是（ ）
A．運動員踢足球時，腳對足球的力大于足球?qū)δ_的力
B．足球在草地上越滾越慢，是因為足球的慣性越來越小
C．守門員接住了飛來的足球，說明力能改變物體的運動狀態
D．踢出的足球最終會停下來，說明物體的運動需要力來維持
5．（3分）同學們學習了大氣壓強的知識后，知道了測量大氣壓強的方法，如圖所示，下列說法正確的是（ ）
A．用該實驗裝置最早測出大氣壓數值的科學家是帕斯卡
B．將玻璃管傾斜，管內外水銀面的高度差將減小
C．如果管中混入少量空氣，管內外水銀面的高度差將變小
D．利用該裝置測任何地方的大氣壓時，管內外水銀面的高度差始終是760mm
6．（3分）天氣轉涼，小明將一盒涼牛奶放在一盆熱水里加熱一段時間后，不計熱量損失，下列說法一定正確的是（ ）
A．牛奶的內能比水的內能大
B．熱水溫度高，含有的熱量多
C．熱量由熱水傳遞給牛奶
D．若牛奶的溫度比水的溫度變化得多，說明牛奶的比熱容大
7．（3分）如圖所示，工人用與水平方向成30°角的拉力F，將水平地面上重為G的物體以速度v勻速拉到倉庫，在這一過程中，物體水平運動距離為s，受到的摩擦力大小為f。下列說法正確的是（ ）
A．摩擦力與F的大小相等
B．拉力做的功為Fs
C．拉力的功率為Fv
D．重力做的功為0
8．（3分）如圖所示的電路中，定值電阻R1與滑動變阻器R2的規格均為“20Ω 1A”。閉合開關S，滑片P在b端時，電流表示數為0.6A；當滑片P從b端移到a端的過程中，下列說法正確的是（ ）
A．電源電壓為20V
B．電壓表與電流表示數的比值變小
C．電流表示數的變化量為0.1A
D．當滑片P在ab中點時，電壓表示數為4V

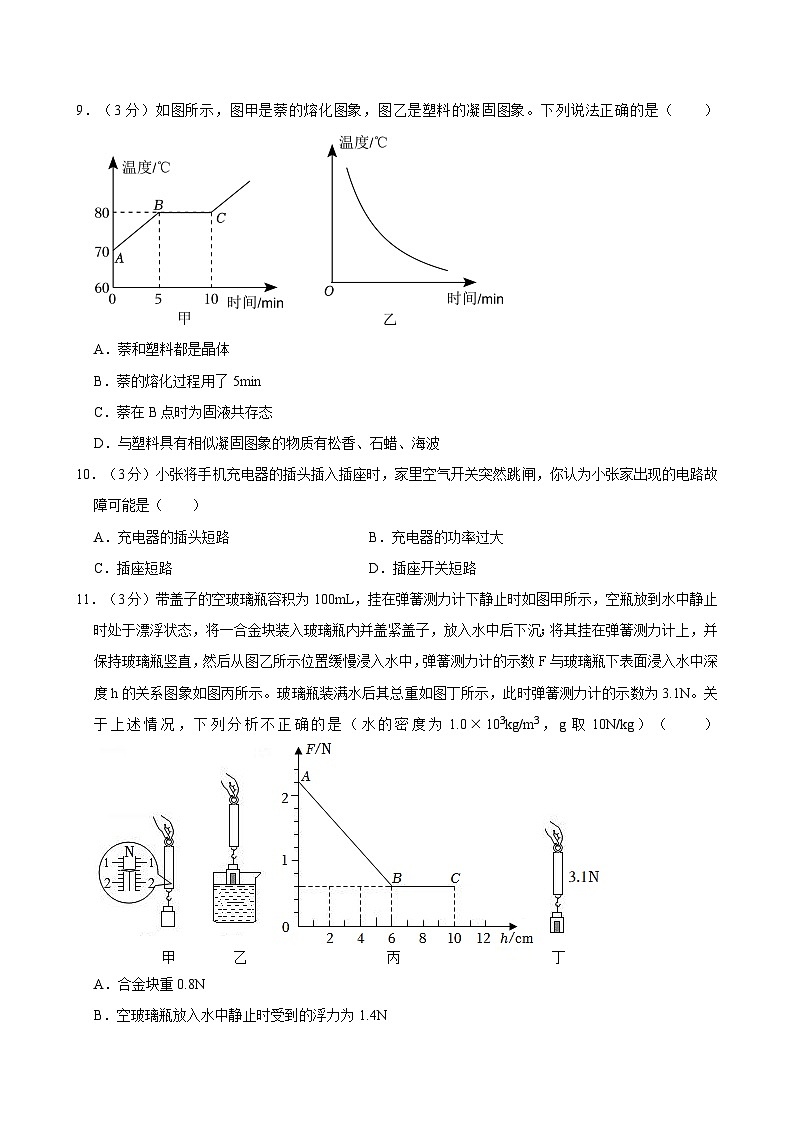

9．（3分）如圖所示，圖甲是萘的熔化圖象，圖乙是塑料的凝固圖象。下列說法正確的是（ ）
A．萘和塑料都是晶體
B．萘的熔化過程用了5min
C．萘在B點時為固液共存態
D．與塑料具有相似凝固圖象的物質有松香、石蠟、海波
10．（3分）小張將手機充電器的插頭插入插座時，家里空氣開關突然跳閘，你認為小張家出現的電路故障可能是（ ）
A．充電器的插頭短路B．充電器的功率過大
C．插座短路D．插座開關短路
11．（3分）帶蓋子的空玻璃瓶容積為100mL，掛在彈簧測力計下靜止時如圖甲所示，空瓶放到水中靜止時處于漂浮狀態，將一合金塊裝入玻璃瓶內并蓋緊蓋子，放入水中后下沉；將其掛在彈簧測力計上，并保持玻璃瓶豎直，然后從圖乙所示位置緩慢浸入水中，彈簧測力計的示數F與玻璃瓶下表面浸入水中深度h的關系圖象如圖丙所示。玻璃瓶裝滿水后其總重如圖丁所示，此時彈簧測力計的示數為3.1N。關于上述情況，下列分析不正確的是（水的密度為1.0×103kg/m3，g取10N/kg）（ ）
A．合金塊重0.8N
B．空玻璃瓶放入水中靜止時受到的浮力為1.4N
C．玻璃瓶下表面到達C處時，其上表面受到水的壓強為4000Pa
D．合金塊密度為8g/cm3
12．（3分）物理興趣小組設計了如圖所示電路測量小燈泡的功率。電壓表量程為0～3V，電流表量程為0～0.6A，滑動變阻器R的規格為“20Ω 1A”，燈泡L上標有“4.5V 1.35W”的字樣，不考慮燈絲電阻的變化。閉合開關S，為了保障電路的安全，當滑動變阻器的滑片移動到距左端一處時，燈泡恰好正常發光，下列說法正確的是（ ）
A．電源電壓為9V
B．電路中最小電流約為0.17A
C．電路的最大功率為2.7W
D．滑動變阻器的阻值調節范圍是5～15Ω
二、填空題（每空2分，本題共28分）
13．（4分）某智能手機支持衛星通話功能，可以在無地面網絡的情況下通過 與衛星連接撥打和接聽衛星電話。大多數科技產品需要有芯片的支持才能發展，芯片是利用 材料制成的，利用這種材料做成的二極管具有單向?qū)щ娦浴?br>14．（4分）隨著城市的建設，人們對安全問題愈來愈重視，廣元市很多小區在大門口都裝備了人臉識別系統。其中的攝像機可以自動將鏡頭前0.6m處的人臉拍攝成數碼照片，則攝像機鏡頭的焦距應小于 cm，該鏡頭與 （選填“近視鏡”或“遠視鏡”）鏡片屬同一類透鏡。
15．（4分）隨著世界經濟的不斷發展，能源的消耗持續增長，特別是近幾十年來，能源消耗增長速度明顯加快。作為人類主要能源的化石能源儲量并不豐富，為緩解資源緊張問題，在某些方面我們已經利用了太陽能和核能，如太陽能熱水器。太陽能是太陽內部氫原子核發生 （選填“聚變”或“裂變”）時釋放的能量；核能屬于 （選填“可再生”或“不可再生”）能源。
16．（4分）廣元市某社區志愿者發現某戶電能表表盤如圖所示，志愿者仔細觀察了一段時間，電能表表盤轉過360轉，則這段時間該用戶家用電器一共消耗電能 J，該戶居民家中有額定功率分別為700W的電飯鍋、150W的電視機和1500W的電熱水壺，現得知該戶居民準備添加空調和洗碗機兩種電器，那么志愿者 （選填“應該”或者“不應該”）建議該用戶更換電能表。
17．（4分）新能源汽車能量回收時的狀態如圖所示，這時汽車正處于制動后滑行過程，車輪帶動電動機轉化為發電機，在這個過程中將汽車的 能轉化為 能，從而向電池充電，并儲存起來，同時達到減速的目的。
18．（4分）如圖甲所示，閉合開關S后，小磁針在通電螺線管磁場的作用下最終靜止，則b端為 （選填“N”或“S”）極。當只將滑片P向右移動時，圖乙中小車受到通電螺線管的力將 （選填“增大”或“減小”）。
19．（4分）圖甲是某加熱水壺，其容積為1L，部分參數見表。簡化電路如圖乙所示，S2為擋位開關，R1、R2均為發熱電阻（阻值不隨溫度變化），則發熱電阻R1阻值為 Ω。加熱水壺中裝滿初溫為20℃的水，在標準大氣壓下，將水剛好加熱到沸騰，用時 s。[不計熱量損失，水的密度是1.0×103kg/m3，水的比熱容為4.2×103J/（kg?℃）]
三、作圖與實驗題（第20、21題各2分，其余各題每空2分，本題共24分）
20．（2分）如圖所示，在水面上方有一點光源S，經水面反射后有一條反射光線恰好經過凸透鏡左側的焦點F并經過透鏡發生折射。請完成上述光路圖。
21．（2分）現有一物體放入水中，有部分露出水面，請作出該物體所受浮力的示意圖。
22．（6分）學習了光現象后，科學小組一起完成了以下光學實驗。
（1）圖甲是第一組同學在研究光的直線傳播時的畫面，將一個光源放在〇點照亮一個不透明的物體AB，此時右側的墻壁上會出現物體AB的影子，如果光源靠近AB，影子的范圍將會 （選填“變大”“不變”或“變小”）；如果將光源豎直向上移動，影子將向 （選填“上”或“下”）移動。
（2）第二組同學使用如圖乙所示的實驗裝置。先用加濕器使整個玻璃罩內充滿水霧，將平面鏡放在一個能轉動的水平圓臺上，用固定的紅色激光筆發出一束垂直射向平面鏡的光NO，然后用另一個綠色激光筆向O點發出一束光AO，經平面鏡反射后沿OB方向射出。緩慢轉動圓臺，從反射光那一側觀察，看到三束光相互 ，說明在反射現象中，反射光線、入射光線與法線在同一平面內。
23．（6分）五一假期，小明跟父母一起去廣元翠云廊景區游玩，小明拾到一小段“皇柏”的枯枝，想知道“皇柏”枯枝的密度是多少，于是小明進行了如下探究。利用天平、燒杯、細鐵絲、塑料薄膜等器材測量“皇柏”的密度，實驗操作如下。（已知ρ水＝1.0×103kg/m3，g取10N/kg）
（1）調節天平水平平衡后，在天平左盤放置裝有水的燒杯，將砝碼盒中最小的砝碼放入右盤后，指針位置如圖甲所示，接下來的操作是 ；測得燒杯和水的總質量如圖乙所示。
（2）將“皇柏”用塑料薄膜包好，輕輕放入裝水的燒杯中，天平平衡時，砝碼和游碼位置如圖丙所示。
（3） （請補充具體實驗操作，實驗中水均未溢出），天平再次平衡時示數如圖丁所示。
（4）通過計算得出“皇柏”的密度是 g/cm3（保留到小數點后兩位）。
24．（8分）在“探究電流與電阻關系”的實驗中，實驗電路如圖甲所示。已知電源電壓恒為3V，滑動變阻器規格為“10Ω 1A”，定值電阻阻值分別為5Ω、10Ω、20Ω、30Ω。小明根據實驗中記錄的數據，繪制成如圖乙所示的圖象。
（1）閉合開關前，應將滑動變阻器的滑片移到 （選填“A”或“B”）端。
（2）研究發現，由圖線上的任一點和坐標軸圍成的矩形“面積”大小都相等，由此可以得出的實驗結論是 。
（3）小紅為了繼續探究，用30Ω的定值電阻代替原來的電阻進行實驗，發現無論怎樣移動滑片都不能使電壓表示數為2V，原因是 。
（4）若要30Ω的定值電阻也能完成實驗，不改變電路元件的情況下，設定的電壓表示數應不低于 V，才能保證實驗順利進行，得出正確結論。
四、解答題（解答應寫出必要的文字說明、公式、演算步驟、數值和單位。每小題6分，共12分）
25．（6分）學習了簡單機械后，元元設計了如圖所示的實驗裝置，通過滑輪組勻速拉動立方物體。已知物體的體積為1m3，密度為0.8×103kg/m3，動滑輪重400N，不計繩重、摩擦和水的阻力，求：（ρ水＝1.0×103kg/m3，g取10N/kg）
（1）物體自由漂浮時受到的浮力；
（2）物體在水中時動滑輪對其的最大拉力；
（3）物體向下運動過程中滑輪組機械效率的最大值（保留到小數點后一位）。
26．（6分）如圖甲所示，電源電壓恒定不變，燈泡L的規格為“12V 9W”，燈絲電阻不受溫度的影響。當只閉合開關S、S1時，移動滑動變阻器.R2的滑片，R2的電功率P與電流表示數I的圖象如圖乙所示，求：
（1）燈泡正常發光時的電流。
（2）電源電壓和R1的阻值。
（3）電路總電功率的最小值與最大值。
2024年四川省廣元市蒼溪縣中考物理二模試卷
參考答案與試題解析
一、選擇題（本題共12個小題，每小題只有一個答案最符合題意。每小題3分，本題共36分）
1．（3分）下列說法不正確的是（ ）
A．兩個雞蛋所受的重力約為1kg
B．做一遍眼保健操的時間約為5min
C．手機電池電壓約為3.7V
D．家用節能燈正常工作時電流約為0.1A
【答案】A
【分析】首先對題目中涉及的物理量有個初步的了解，對于選項中的數據，可根據需要進行相應的換算或轉換，找出符合題意的答案。
【解答】解：A.兩個雞蛋所受的重力約為1N，故A不正確；
B.做一遍眼保健操的時間約為5min，故B正確；
C.手機電池電壓約為3.7V，故C正確；
D.家用節能燈正常工作時電流約為0.1A，故D正確。
故選：A。
【點評】對日常生活中的速度、質量、長度、時間等進行準確的估測，是初中學生需要掌握的一種基本能力，平時注意觀察，結合所學知識多加思考，逐漸培養這方面的能力。
2．（3分）教室里有各種各樣的聲音，下列說法正確的是（ ）
A．同學們在認真聽老師講課，說明聲音可以傳遞能量
B．學生“入室即靜”是在傳播過程中控制噪聲
C．小明回答問題時聲音洪亮，說明他的音調高
D．坐在前排的同學通過聲音就知道身后是哪位同學在說話，利用了聲音的音色不同
【答案】D
【分析】（1）聲音可以傳遞信息和能量；
（2）減弱噪聲的途徑：在聲源處減弱，在傳播過程中減弱，在人耳處減弱；
（3）聲音的大小叫響度，影響因素是振幅和距離發聲體的距離；
（4）聲音的特點和品質叫音色，影響因素是發聲體的材料和結構。
【解答】解：A、同學們在認真聽老師講課，說明聲音可以傳遞信息，故A錯誤；
B、學生“入室即靜”是在聲源處減弱噪聲，故B錯誤；
C、小明回答問題時聲音洪亮，說明他的響度大，故C錯誤；
D、坐在前排的同學通過聲音就知道身后是哪位同學在說話，利用了聲音的音色不同，故D正確。
故選：D。
【點評】本題考查了噪聲的防治、聲音能夠傳遞信息和能量、聲音三要素的判斷，難度不大。
3．（3分）下列關于物態變化的說法正確的是（ ）
A．水燒開時冒的“白氣”屬于汽化現象
B．衣柜中的樟腦丸變小，屬于升華現象
C．冬天玻璃窗上形成的冰花，屬于凝固現象
D．開燈的瞬間燈絲燒斷了，屬于液化現象
【答案】B
【分析】物質從固態變?yōu)橐簯B(tài)的過程是熔化。物質從液態變?yōu)楣虘B(tài)的過程是凝固。物質從液態變?yōu)闅鈶B(tài)的過程是汽化。
物質從氣態變?yōu)橐簯B(tài)的過程是液化。物質從固態直接變?yōu)闅鈶B(tài)的過程是升華。物質從氣態直接變?yōu)楣虘B(tài)的過程是凝華，
【解答】解：A、“白氣”是水蒸氣液化形成的，是液化現象，故A錯誤；
B、樟腦丸變小就是變?yōu)榱藲鈶B(tài)，消散在空氣中，屬于升華現象，故B正確；
C、冰花是固態的，是由空氣中的水蒸氣遇冷形成的，屬于凝華現象，故C錯誤；
D、開燈的瞬間，燈絲燒斷了，屬于熔化現象，故D錯誤。
故選：B。
【點評】判斷物態變化現象主要看物體是由什么狀態變?yōu)槭裁礌顟B(tài)；
物態變化知識是中考必考的知識點，需要掌握。
4．（3分）某校舉行足球比賽，運動員們在足球場上奮力拼搏，下列說法正確的是（ ）
A．運動員踢足球時，腳對足球的力大于足球?qū)δ_的力
B．足球在草地上越滾越慢，是因為足球的慣性越來越小
C．守門員接住了飛來的足球，說明力能改變物體的運動狀態
D．踢出的足球最終會停下來，說明物體的運動需要力來維持
【答案】C
【分析】（1）一對相互作用力的大小始終相等；
（2）物體保持原來運動狀態不變的性質稱為慣性，一切物體都有慣性，慣性的大小只與物體的質量有關；
（3）力的作用效果：改變物體的形狀，改變物體的運動狀態；
（4）力是改變物體運動狀態的原因。
【解答】解：A、踢足球時，腳對足球的力與足球?qū)δ_的力是一對相互作用力，二者的大小相等，故A錯誤；
B、足球在草地上越滾越慢，是因為足球受到阻力的作用，而足球本身的慣性不會改變，故B錯誤；
C、飛來的足球被守門員接住了，球由運動變?yōu)殪o止，說明力可以改變物體的運動狀態，故C正確；
D、踢出去的足球最終會停下來，是因為物體受到阻力的作用，阻力改變了足球的運動狀態，物體的運動不需要力來維持，故D錯誤。
故選：C。
【點評】本題考查了力的作用的相互性、力的作用效果、慣性、力與運動的關系等，深入理解基本規律，是正確解答的關鍵。

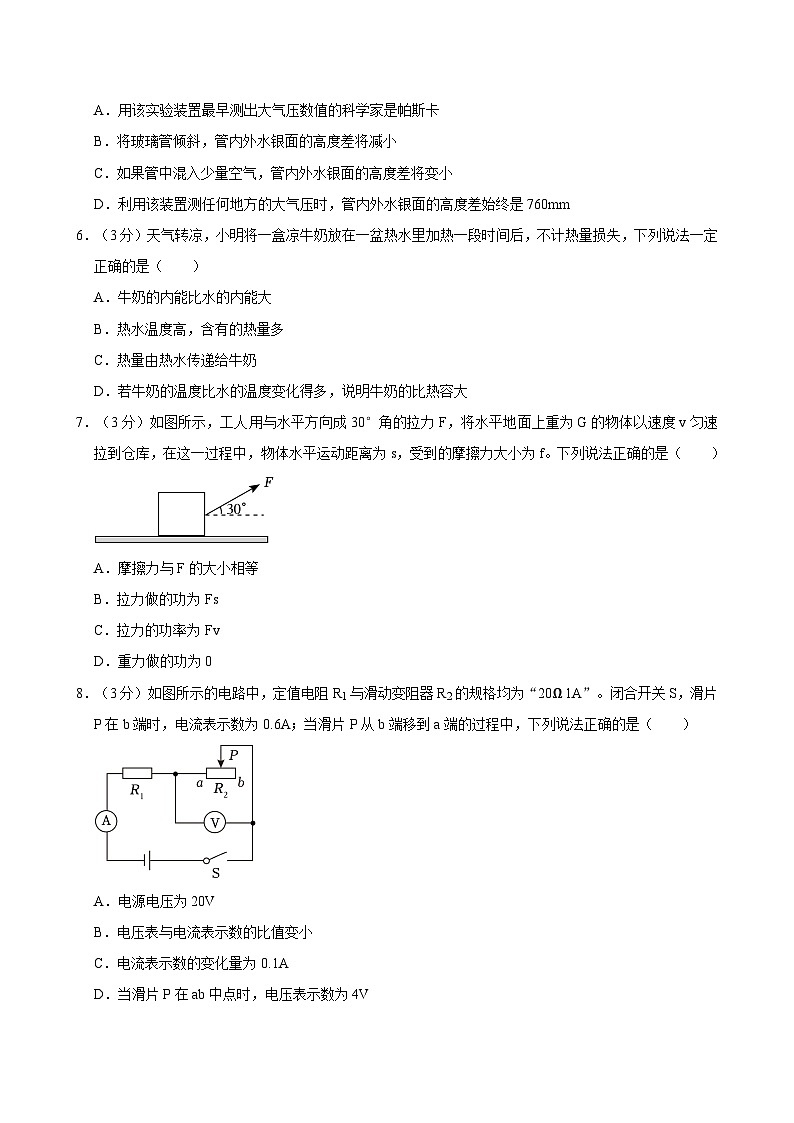

5．（3分）同學們學習了大氣壓強的知識后，知道了測量大氣壓強的方法，如圖所示，下列說法正確的是（ ）
A．用該實驗裝置最早測出大氣壓數值的科學家是帕斯卡
B．將玻璃管傾斜，管內外水銀面的高度差將減小
C．如果管中混入少量空氣，管內外水銀面的高度差將變小
D．利用該裝置測任何地方的大氣壓時，管內外水銀面的高度差始終是760mm
【答案】C
【分析】（1）在托里拆利實驗中，大氣壓所能支持的水銀柱的高度是指玻璃管內水銀面到水銀槽中水銀面的垂直高度，標準高度為760mm；
（2）玻璃管的粗細，傾斜，以及上提，下按對實驗結果無影響；
（3）管上方混入空氣，因為空氣也會產生一定的壓強，從而抵消了一部分外界氣壓，從而使水銀柱變短；
（4）不同地方的大氣壓不同。
【解答】解：A、用該實驗裝置最早測出大氣壓數值的科學家是托里拆利，故A錯誤；
B、實驗時如果將玻璃管傾斜，測得水銀柱的高度不變，故B錯誤；
C、如果管中混入少量空氣，空氣也會產生一定的壓強，從而抵消了一部分外界氣壓，從而使水銀柱變短，管內外水銀面的高度差將變小，故C正確；
D、不同地方的大氣壓不同，利用該裝置測任何地方的大氣壓時，管內外水銀面的高度差會有變化，故D錯誤。
故選：C。
【點評】本題考查在托里拆利實驗的實驗依據和實驗中注意的事項，以及哪些因素會對測量結果產生影響。
6．（3分）天氣轉涼，小明將一盒涼牛奶放在一盆熱水里加熱一段時間后，不計熱量損失，下列說法一定正確的是（ ）
A．牛奶的內能比水的內能大
B．熱水溫度高，含有的熱量多
C．熱量由熱水傳遞給牛奶
D．若牛奶的溫度比水的溫度變化得多，說明牛奶的比熱容大
【答案】C
【分析】（1）物體內能的大小由物質的種類、質量、溫度、狀態等因素決定，不同種類的物體通常難以比較內能大小；
（2）熱量是熱傳遞過程中轉移內能的多少，是一個過程量，不能說物體含有多少熱量；
（3）熱傳遞過程中，熱量從高溫物體傳遞給低溫物體；
（4）由c＝可知，僅根據溫度的變化量不能得到物質比熱容的大小關系。
【解答】解：A、物體內能大小由物質的種類、質量、溫度等因素決定，通常不同種類的物體難以進行內能大小的比較，通常在忽略牛奶和水的種類差異的情況下，由于水的質量大、溫度高，應該是水的內能大，故A錯誤；
B、熱量是一個過程量，不能說物體具有或含有熱量，故B錯誤；
C、在熱傳遞過程中，熱量從高溫物體傳遞給低溫物體，故C正確；
D、由c＝可知，僅根據溫度的變化量不能得到牛奶和水的比熱容的大小關系，故D錯誤。
故選：C。
【點評】本題考查內能大小的決定因素、熱量的概念、比熱容的概念，難度不大。
7．（3分）如圖所示，工人用與水平方向成30°角的拉力F，將水平地面上重為G的物體以速度v勻速拉到倉庫，在這一過程中，物體水平運動距離為s，受到的摩擦力大小為f。下列說法正確的是（ ）
A．摩擦力與F的大小相等
B．拉力做的功為Fs
C．拉力的功率為Fv
D．重力做的功為0
【答案】D
【分析】A、根據平衡力的知識可知摩擦力大小；
B、根據W＝Fs可知拉力F做功；
C、根據P＝Fv可知拉力的功率；
D、物體在重力的方向上移動的距離為0m，據此得出重力。
【解答】解：A、根據平衡力的知識可知，摩擦力大小f＝Fcs30°＝F，故A錯誤；
B、根據W＝Fs可知，拉力F做功W＝Fcs30°s＝Fs，故B錯誤；
C、根據P＝Fv可知，拉力的功率為P＝Fcs30°v＝Fv，故C錯誤；
D、物體在重力的方向上移動的距離為0m，故重力做功0J，故D正確；
故選：D。
【點評】本題考查功和功率的有關知識，是一道綜合題。
8．（3分）如圖所示的電路中，定值電阻R1與滑動變阻器R2的規格均為“20Ω 1A”。閉合開關S，滑片P在b端時，電流表示數為0.6A；當滑片P從b端移到a端的過程中，下列說法正確的是（ ）
A．電源電壓為20V
B．電壓表與電流表示數的比值變小
C．電流表示數的變化量為0.1A
D．當滑片P在ab中點時，電壓表示數為4V
【答案】B
【分析】A、閉合開關，兩電阻串聯接入電路，電壓表測滑動變阻器兩端的電壓，電流表測通過電路的電流，
滑片P在b端時，滑動變阻器接入電路的阻值最大，根據串聯電流電阻規律結合歐姆定律計算電源電壓；
BC、滑片P從b端移到a端的過程中，滑動變阻器接入電路的電阻變大，根據歐姆定律可知電壓表與電流表示數的比值變化；
滑片在a端時，滑動變阻器接入電流的電阻為0，根據歐姆定律計算此時通過電路的電流，進一步計算電流表示數的變化量；
D、當滑片P在ab中點時，根據串聯電路電阻規律、歐姆定律計算滑動變阻器兩端的電壓可知電壓表示數。
【解答】解：A、閉合開關，兩電阻串聯接入電路，電壓表測滑動變阻器兩端的電壓，電流表測通過電路的電流，
滑片P在b端時，滑動變阻器接入電路的阻值最大，根據串聯電路電阻規律結合歐姆定律可得電源電壓U＝I1（R2+R1）＝0.6A×（20Ω+20Ω）＝24V，故A錯誤；
BC、滑片P從b端移到a端的過程中，滑動變阻器接入電路的電阻變小，根據歐姆定律可知電壓表與電流表示數的比值變小，故B正確；
滑片在a端時，滑動變阻器接入電流的電阻為0，此時通過電路的電流：I＝＝＝1.2A，
電流表示數的變化量為ΔI＝I﹣I1＝1.2A﹣0.6A＝0.6A，故C錯誤；
D、當滑片P在ab中點時，電壓表示數為：UP＝×＝×＝8V，故D錯誤。
故選：B。
【點評】本題考查串聯電路特點和歐姆定律的靈活運用。
9．（3分）如圖所示，圖甲是萘的熔化圖象，圖乙是塑料的凝固圖象。下列說法正確的是（ ）
A．萘和塑料都是晶體
B．萘的熔化過程用了5min
C．萘在B點時為固液共存態
D．與塑料具有相似凝固圖象的物質有松香、石蠟、海波
【答案】B
【分析】（1）晶體在熔化過程中溫度保持不變；根據晶體熔化的特點（溫度保持不變）來判斷出熔化過程，從而可以從圖中讀出熔化所需的時間；晶體在熔化前為固態，熔化過程中為固液共存態，熔化結束后為液態；
（2）晶體在凝固過程中保持不變的溫度即為凝固點，晶體在熔化過程中，保持不變的溫度即為晶體的熔點，對于同種晶體來說，其凝固點等于熔點；
（3）根據課本相關內容的描述可知，屬于晶體的有：冰、食鹽、萘、鐵、海波；屬于非晶體的有：玻璃、瀝青、蠟、塑料，蜂蠟、瀝青。
【解答】解：A、圖中奈熔化時溫度不變，是晶體，塑料凝固時溫度改變，是非晶體；故A錯誤；
B、萘的熔化從5min開始，10min結束，熔化過程用了10min﹣5min＝5min，故B正確；
C、萘在B點時該到達熔點，是固態，故C錯誤；
D、塑料是非晶體，與塑料具有相似凝固圖象的物質有松香、石蠟，而海波是晶體，故D錯誤。
故選：B。
【點評】本題考查晶體與非晶體的區分，屬于中檔題。
10．（3分）小張將手機充電器的插頭插入插座時，家里空氣開關突然跳閘，你認為小張家出現的電路故障可能是（ ）
A．充電器的插頭短路B．充電器的功率過大
C．插座短路D．插座開關短路
【答案】A
【分析】室內用電器全部停止工作，說明干路上的保險絲被熔斷（或空氣開關跳閘）了，保險絲被熔斷（或空氣開關跳閘）是由于電路中的電流過大。而產生電流過大的原因有兩個：一是用電器的總功率過大，另一個是發生短路。由生活常識可知，手機充電器的功率比較小，因此造成保險絲熔斷的原因不會是因干路的總功率過大。
由手機充電器插頭插入插座，室內用電器全部停止工作可知，是手機充電器的兩個接頭短路了。
【解答】解：A、將一個手機充電器的插頭插入插座時，家里所有的用電器全部停止了工作，說明干路上的保險絲被熔斷了，保險絲被熔斷是由于電路中的電流過大。而產生電流過大的原因有兩個：一是用電器的總功率過大，另一個是發生短路。由生活常識可知，手機充電器的功率比較小，因此造成保險絲熔斷的原因不會是因干路的總功率過大，而是短路引起的，故A正確；
B、手機充電器的功率很小，使用后不會導致干路中總電流過大而使空氣開關跳閘，故B錯誤。
C、若是插座處原來有短路，則在沒有插入手機充電器之前，電路就已經出現了短路，室內用電器不會正常工作，故C錯誤；
D、插座開關短路相當于閉合開關，不能起到控制作用，不會引起電流過大，故D錯誤。
故選：A。
【點評】本題考查對家庭電路故障的分析判斷能力，要結合家庭電路的特點熟練掌握。
11．（3分）帶蓋子的空玻璃瓶容積為100mL，掛在彈簧測力計下靜止時如圖甲所示，空瓶放到水中靜止時處于漂浮狀態，將一合金塊裝入玻璃瓶內并蓋緊蓋子，放入水中后下沉；將其掛在彈簧測力計上，并保持玻璃瓶豎直，然后從圖乙所示位置緩慢浸入水中，彈簧測力計的示數F與玻璃瓶下表面浸入水中深度h的關系圖象如圖丙所示。玻璃瓶裝滿水后其總重如圖丁所示，此時彈簧測力計的示數為3.1N。關于上述情況，下列分析不正確的是（水的密度為1.0×103kg/m3，g取10N/kg）（ ）
A．合金塊重0.8N
B．空玻璃瓶放入水中靜止時受到的浮力為1.4N
C．玻璃瓶下表面到達C處時，其上表面受到水的壓強為4000Pa
D．合金塊密度為8g/cm3
【答案】C
【分析】（1）由圖甲、丙計算合金塊的重力；
（2）根據漂浮條件判斷出空玻璃瓶放入水中靜止時受到的浮力；
（3）由圖算出玻璃瓶下表面到達C處時其上表面的深度，由p＝ρgh算出其上表面受到水的壓強；
（4）由圖計算出瓶中加入水的重力，由密度公式可得加入水的體積，從而得到合金塊體積，由密度公式計算合金塊的密度大小。
【解答】解：
A、彈簧測力計的分度值為0.2N，故測力計讀數為：F拉＝1.4N，彈簧測力計示數為空瓶子重力，即G瓶＝1.4N，由丙圖知，瓶子和合金塊的總重力G＝2.2N，
合金塊重力：G合金＝G﹣G瓶＝2.2N﹣1.4N＝0.8N，故A正確；
B、空瓶漂浮在水面上，受到的浮力等于瓶子的重力為1.4N，故B正確；
C、玻璃瓶下表面到達C處時，其上表面所處的深度為h＝10cm﹣6cm＝4cm＝0.04m，其上表面受到水的壓強為：
p＝ρgh＝1.0×103kg/m3×10N/kg×0.04m＝400Pa，故C錯誤；
D、圖丁中時彈簧測力計示數，即瓶子、水和合金塊的總重力：G總＝3.1N，
所以裝入水的重力：G水＝G總﹣G＝3.1N﹣2.2N＝0.9N，
加入水的體積：V水＝＝＝9×10﹣5m3＝90cm3，
合金塊的體積：V＝V容積﹣V水＝100cm3﹣90cm3＝10cm3，
所以合金塊密度：ρ＝＝＝8×103kg/m3＝8g/cm3，故D正確。
故選：C。
【點評】本題通過實驗考查了彈簧測力計的讀數、浮力的計算、液體壓強以及物體密度的計算等，考查知識點多，綜合性強，是一道好題。
12．（3分）物理興趣小組設計了如圖所示電路測量小燈泡的功率。電壓表量程為0～3V，電流表量程為0～0.6A，滑動變阻器R的規格為“20Ω 1A”，燈泡L上標有“4.5V 1.35W”的字樣，不考慮燈絲電阻的變化。閉合開關S，為了保障電路的安全，當滑動變阻器的滑片移動到距左端一處時，燈泡恰好正常發光，下列說法正確的是（ ）
A．電源電壓為9V
B．電路中最小電流約為0.17A
C．電路的最大功率為2.7W
D．滑動變阻器的阻值調節范圍是5～15Ω
【答案】D
【分析】根據電路圖知，燈泡與滑動變阻器串聯，電流表測量電路中的電流，電壓表測量滑動變阻器的電壓，
（1）根據燈泡規格計算最大電流，根據串聯電路的特點結合歐姆定律得出電源電壓；根據P＝UI計算最大電功率；
（2）根據電壓表量程確定燈泡的最小電壓，根據歐姆定律計算最小電流，根據歐姆定律計算滑動變阻器的最大阻值，據此分析。
【解答】解：AC、根據電路圖知，燈泡與滑動變阻器串聯，電流表測量電路中的電流，電壓表測量滑動變阻器的電壓，
燈泡正常發光時的電壓為4.5V，功率為1.35W，
因串聯電路中各處的電流相等，
所以，由P＝UI可得，燈泡正常發光時電路中的電流：
I＝IL＝＝＝0.3A，
此時當滑動變阻器的滑片移動到距左端一處時，燈泡恰好正常發光，滑動變阻器接入電路的電阻Rp＝（1﹣）×20Ω＝5Ω；
電源電壓U＝IRp+UL＝0.3A×5Ω+4.5V＝6V；故A錯誤；
此時電路的最大功率P＝UI＝6V×0.3A＝1.8W，故C錯誤。
BD、燈泡電阻 RL＝＝＝15Ω，
當電壓表的示數為3V時，電路中的電流最小，滑動變阻器接入電路中的電阻最大，
此時燈泡兩端的電壓：
UL′＝U﹣UR大＝6V﹣3V＝3V，
電路中的最小電流：
I?。剑剑?.2A，故B錯誤；
滑動變阻器的最大阻值為
D、RP＝＝＝10Ω，燈泡正常發光時，滑動變阻器的電阻最小，為5Ω，滑動變阻器的阻值調節范圍是5～15Ω，故D正確。
故選：D。
【點評】本題考查串聯電路的特點、歐姆定律和電功率，屬于中檔題。
二、填空題（每空2分，本題共28分）
13．（4分）某智能手機支持衛星通話功能，可以在無地面網絡的情況下通過 電磁波 與衛星連接撥打和接聽衛星電話。大多數科技產品需要有芯片的支持才能發展，芯片是利用 半導體 材料制成的，利用這種材料做成的二極管具有單向?qū)щ娦浴?br>【答案】電磁波；半導體。
【分析】電磁波能在真空中傳播，芯片是利用半導體材料制成。
【解答】解：移動通信、衛星通信都是利用電磁波中的微波來傳遞信息的，因為微波傳遞信息量大，芯片是利用半導體材料制成；
故答案為：電磁波；半導體。
【點評】本題考查了的知識點較多，是一道學科綜合題，但難度不大，熟練掌握基礎知識即可正確解題
14．（4分）隨著城市的建設，人們對安全問題愈來愈重視，廣元市很多小區在大門口都裝備了人臉識別系統。其中的攝像機可以自動將鏡頭前0.6m處的人臉拍攝成數碼照片，則攝像機鏡頭的焦距應小于 30 cm，該鏡頭與 遠視鏡 （選填“近視鏡”或“遠視鏡”）鏡片屬同一類透鏡。
【答案】30；遠視鏡。
【分析】人臉在攝像機鏡頭前0.6m處被拍攝成數碼照片，則物距為0.6m，由于攝像機鏡頭屬于凸透鏡，根據凸透鏡成倒立、縮小實像的條件，可判斷凸透鏡焦距的大小，近視眼鏡是凹透鏡，遠視眼鏡是凸透鏡。
【解答】解：攝像機的鏡頭相當于凸透鏡，凸透鏡可以矯正遠視眼；當物距大于二倍焦距時，成倒立、縮小的實像；已知物距u＝0.6m，因為u＞2f，所以它的焦距f＜u＝×0.6m＝0.3m＝30cm；凸透鏡可以矯正遠視眼。
故答案為：30；遠視鏡。
【點評】本題主要考查對凸透鏡在物距大于二倍焦距時，成倒立、縮小的實像的應用，知道攝像機是根據凸透鏡成像的原理制成的，其鏡頭相當于凸透鏡。
15．（4分）隨著世界經濟的不斷發展，能源的消耗持續增長，特別是近幾十年來，能源消耗增長速度明顯加快。作為人類主要能源的化石能源儲量并不豐富，為緩解資源緊張問題，在某些方面我們已經利用了太陽能和核能，如太陽能熱水器。太陽能是太陽內部氫原子核發生 聚變 （選填“聚變”或“裂變”）時釋放的能量；核能屬于 不可再生 （選填“可再生”或“不可再生”）能源。
【答案】聚變；不可再生
【分析】（1）太陽能是太陽內部發生核聚變產生的。
（2）可再生能源是指可以從自然界源源不斷地獲取的能源；不可再生能源是指消耗后，無法在短時間內獲得補充的能源。
【解答】解：太陽能是太陽內部的氫原子核發生聚變反應時產生的能量；核能利用后，不能從自然界中源源不斷地直接獲取，所以核能屬于不可再生能源。
故答案為：聚變；不可再生。
【點評】太陽能自古以來就是人類的主要能源之一，隨著科技的發展，人類對太陽能的利用方法、利用效率都有很大提高，這些新技術也成為了考查熱點。
16．（4分）廣元市某社區志愿者發現某戶電能表表盤如圖所示，志愿者仔細觀察了一段時間，電能表表盤轉過360轉，則這段時間該用戶家用電器一共消耗電能 1.8×106 J，該戶居民家中有額定功率分別為700W的電飯鍋、150W的電視機和1500W的電熱水壺，現得知該戶居民準備添加空調和洗碗機兩種電器，那么志愿者 應該 （選填“應該”或者“不應該”）建議該用戶更換電能表。
【答案】1.8×106；應該。
【分析】720r/（kW?h）表示電路中的用電器每消耗1kW?h電能，電能表的轉盤轉過720r，據此可以計算出電能表的表盤轉過360轉，家用電器消耗的電能；
已知電能表允許通過的最大電流和額定電壓，可以得到電能表允許的最大功率；已知用電器的額定功率、種類，可以得到同時工作的用電器的總功率，兩個總功率比較確定是否需要更換電能表。
【解答】解：720r/（kW?h）表示電路中的用電器每消耗1kW?h電能，電能表的轉盤轉過720轉；
當電能表的表盤轉過360轉，空調消耗的電能：W＝＝0.5kW?h＝1.8×106J；
P最大＝UI＝220V×15A＝3300W；
空調和洗碗機的電功率均約為1000W，當題中所述用電器同時工作時，
P總＝700W+150W+1500W+1000W+1000W＝4350W；
P最大＝3300W＜P總＝4350W，因此應該建議該用戶更換電能表。
故答案為：1.8×106；應該。
【點評】此題考查了電能表的參數、消耗電能的計算、電功率公式的應用，難度不大，屬基礎題。
17．（4分）新能源汽車能量回收時的狀態如圖所示，這時汽車正處于制動后滑行過程，車輪帶動電動機轉化為發電機，在這個過程中將汽車的 機械 能轉化為 電 能，從而向電池充電，并儲存起來，同時達到減速的目的。
【答案】機械；電
【分析】發電機工作時，將其它形式的能轉化為電能，據此判斷。
【解答】解：由題意可知，汽車正處于制動后滑行過程，車輪帶動電動機轉化為發電機，發電機原理是：發電機將車輪轉動時的機械能轉化為電能，從而給電池充電。
故答案為：機械；電。
【點評】本題考查了發電機工作時的原理和能量的轉化，難度不大。
18．（4分）如圖甲所示，閉合開關S后，小磁針在通電螺線管磁場的作用下最終靜止，則b端為 S （選填“N”或“S”）極。當只將滑片P向右移動時，圖乙中小車受到通電螺線管的力將 減小 （選填“增大”或“減小”）。
【答案】S；減小。
【分析】根據安培定則確定通電螺線管的磁極，根據磁極間的作用規律分析小磁針磁極，通電螺線管的磁性強弱與電流大小有關。
【解答】解：電流從左側后方流入通電螺線管，根據安培定則知，右側為N，左側為S極，吸引小磁針的N極，故則b端為S極，當只將滑片P向右移動時，電阻變大，根據歐姆定律知，電流中的電流減小，通電螺線管的磁性減弱，圖乙中小車受到通電螺線管的力將減小。
故答案為：S；減小。
【點評】本題考查安培定則、磁極間的作用規律以及通電螺線管的磁性強弱有關因素，屬于中檔題。
19．（4分）圖甲是某加熱水壺，其容積為1L，部分參數見表。簡化電路如圖乙所示，S2為擋位開關，R1、R2均為發熱電阻（阻值不隨溫度變化），則發熱電阻R1阻值為 171.6 Ω。加熱水壺中裝滿初溫為20℃的水，在標準大氣壓下，將水剛好加熱到沸騰，用時 336 s。[不計熱量損失，水的密度是1.0×103kg/m3，水的比熱容為4.2×103J/（kg?℃）]
【答案】171.6；336。
【分析】（1）由電路圖可知，閉合開關S1、S2時，電路為R2的簡單電路，總電阻較小，根據P＝可知總功率較大，加熱水壺處于加熱擋；
只閉合開關S1時，兩電阻串聯，此時電路中的總電阻較大，根據P＝可知總功率較小，加熱水壺處于保溫擋；根據P＝可知R2的電阻：根據P＝可知兩電阻串聯的總電阻，根據電阻串聯的特點可知R1的阻值；
（2）根據m＝ρV得出水的質量；標準大氣壓下水的沸點為100℃，根據Q吸＝cmΔt得出加熱過程水吸收的熱量，不計熱量損失，根據W＝Q吸得出消耗的電能，根據t＝得出所需的時間。
【解答】解：由電路圖可知，閉合開關S1、S2時，電路為R2的簡單電路，總電阻較小，根據P＝可知總功率較大，加熱水壺處于加熱擋；
只閉合開關S1時，兩電阻串聯，此時電路中的總電阻較大，根據P＝可知總功率較小，加熱水壺處于保溫擋；
根據P＝可知R2的電阻：
R串＝＝＝220Ω；
R2＝＝＝48.4Ω，
根據電阻串聯的特點可知R1＝R串﹣R2＝220Ω﹣48.4Ω＝171.6Ω；
水的質量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg；
標準大氣壓下水的沸點為100℃，加熱過程水吸收的熱量為：
Q吸＝cmΔt＝4.2×103J/（kg?℃）×1kg×（100℃?20℃）＝3.36×105J；
不計熱量損失，消耗的電能W＝Q吸＝3.36×105J；
所需的時間：t＝＝＝336s；
故答案為：171.6；336。
【點評】本題考查電功和熱量的綜合計算，有一定難度。
三、作圖與實驗題（第20、21題各2分，其余各題每空2分，本題共24分）
20．（2分）如圖所示，在水面上方有一點光源S，經水面反射后有一條反射光線恰好經過凸透鏡左側的焦點F并經過透鏡發生折射。請完成上述光路圖。
【答案】
【分析】物像關于平面鏡對稱，據此確定像的位置；而反射光線好像是從虛像上發出的，據此連接像點與F確定入射點的位置，畫出反射光線，再根據通過焦點的光線經凸透鏡折射后將平行于主光軸作出折射光線。
【解答】解：（1）平靜的水面相當于平面鏡，先根據平面鏡成像特點（物像關于平面鏡對稱）畫出像S的對稱點，可得像的位置，連接像與焦點延長與凸透鏡相交即反射光線的位置，與水面的交點為入射點；
（2）通過焦點的光線經凸透鏡折射后將平行于主光軸，如圖所示：
【點評】本題考查了平面鏡成像的特點和凸透鏡的三條特殊光線，利用好：經水面后的反射光線好像是從虛像上發出的。
21．（2分）現有一物體放入水中，有部分露出水面，請作出該物體所受浮力的示意圖。
【答案】
【分析】浮力的方向總是豎直向上，浮力可以畫在物體重心位置。
【解答】解：現有一物體放入水中，有部分露出水面，受到浮力作用，浮力的方向豎直向上，畫在物體的重心位置，如圖所示：
【點評】本題考查浮力方向的記憶情況，并且會用力的示意圖表示力的三要素。
22．（6分）學習了光現象后，科學小組一起完成了以下光學實驗。
（1）圖甲是第一組同學在研究光的直線傳播時的畫面，將一個光源放在〇點照亮一個不透明的物體AB，此時右側的墻壁上會出現物體AB的影子，如果光源靠近AB，影子的范圍將會 變大 （選填“變大”“不變”或“變小”）；如果將光源豎直向上移動，影子將向 下 （選填“上”或“下”）移動。
（2）第二組同學使用如圖乙所示的實驗裝置。先用加濕器使整個玻璃罩內充滿水霧，將平面鏡放在一個能轉動的水平圓臺上，用固定的紅色激光筆發出一束垂直射向平面鏡的光NO，然后用另一個綠色激光筆向O點發出一束光AO，經平面鏡反射后沿OB方向射出。緩慢轉動圓臺，從反射光那一側觀察，看到三束光相互 重合 ，說明在反射現象中，反射光線、入射光線與法線在同一平面內。
【答案】（1）變大；下；（2）重合。
【分析】（1）光在同種均勻介質中沿直線傳播；影子是由于物體遮住了光線的傳播，不能穿過不透明物體而形成的較暗區域；
改變光源的位置，物體的影子會向反方向發生變化；影子的大小與物體和光源之間的距離有關：即距離大影子小，距離小影子大。
（2）反射定律：入射光線、反射光線、法線位于同一平面內，入射光線和反射光線分居在法線兩側，反射角等于入射角，光路可逆?？偨Y(jié)：三線共面、兩線分居、兩角相等。
【解答】解：（1）由圖可知，如果使光源靠近AB，光源和AB間的距離變小，影子的范圍將會變大；如果將光源向上移動，物體的影子會向反方向發生變化，影子將向下移動；
（2）反射光線、入射光線與法線在同一平面內，從側面看相當于在同一直線，三線重合。
故答案為：（1）變大；下；（2）重合。
【點評】本題考查了光源的位置對影子的位置和大小影響，以及反射定律的內容，理解和掌握光的直線傳播是解題的關鍵。
23．（6分）五一假期，小明跟父母一起去廣元翠云廊景區游玩，小明拾到一小段“皇柏”的枯枝，想知道“皇柏”枯枝的密度是多少，于是小明進行了如下探究。利用天平、燒杯、細鐵絲、塑料薄膜等器材測量“皇柏”的密度，實驗操作如下。（已知ρ水＝1.0×103kg/m3，g取10N/kg）
（1）調節天平水平平衡后，在天平左盤放置裝有水的燒杯，將砝碼盒中最小的砝碼放入右盤后，指針位置如圖甲所示，接下來的操作是 取下最小砝碼，向右移動游碼 ；測得燒杯和水的總質量如圖乙所示。
（2）將“皇柏”用塑料薄膜包好，輕輕放入裝水的燒杯中，天平平衡時，砝碼和游碼位置如圖丙所示。
（3） 用細鐵絲將“皇柏”全部壓入水中 （請補充具體實驗操作，實驗中水均未溢出），天平再次平衡時示數如圖丁所示。
（4）通過計算得出“皇柏”的密度是 0.56 g/cm3（保留到小數點后兩位）。
【答案】（1）取下最小砝碼，向右移動游碼；（3）用細鐵絲將“皇柏”全部壓入水中；（4）0.56。
【分析】（1）在稱量過程中，應通過加減砝碼或移動游碼的方法來使天平平衡；
（2）根據乙丙圖中的示數求出“皇柏”的質量；根據乙丙圖中的示數求出“皇柏”排開的水的質量，從而求出“皇柏”排開水的體積，即“皇柏”的體積；根據密度公式求出“皇柏”的密度。
【解答】解：（1）當小明將砝碼盒中最小的砝碼放入右盤后，橫梁指針偏向分度盤的右側，說明右盤中砝碼的總質量略大于左盤中物體的質量，此時應該取下最小的砝碼后向右移動游碼，使天平水平平衡；
（3）用細鐵絲將“皇柏”全部壓入水中，水均未溢出，天平再次平衡時示數如圖丁所示；
（4）如圖乙所示，游碼標尺的分度值是0.2g，燒杯和水的總質量為：m0＝100g+2g＝102g；
如圖丙所示，m1＝100g+10g+2g＝112g；
如圖丁所示，m2＝100g+20g＝120g；
則“皇柏”的質量m＝m2﹣m0＝112g﹣102g＝10g；
“皇柏”排開的水的質量為：m'＝m3﹣m0＝120g﹣102g＝18g，
根據ρ＝可知，“皇柏”排開的水的體積即“皇柏”的體積為：V＝V排水＝＝＝18cm3；
則“皇柏”的密度為：ρ＝＝≈0.56g/cm3。
故答案為：（1）取下最小砝碼，向右移動游碼；（3）用細鐵絲將“皇柏”全部壓入水中；（4）0.56。
【點評】本題考查了固體密度的測量，以及密度的計算，知道天平增大的示數為“皇柏”排開的水的質量是解題的關鍵。
24．（8分）在“探究電流與電阻關系”的實驗中，實驗電路如圖甲所示。已知電源電壓恒為3V，滑動變阻器規格為“10Ω 1A”，定值電阻阻值分別為5Ω、10Ω、20Ω、30Ω。小明根據實驗中記錄的數據，繪制成如圖乙所示的圖象。
（1）閉合開關前，應將滑動變阻器的滑片移到 B （選填“A”或“B”）端。
（2）研究發現，由圖線上的任一點和坐標軸圍成的矩形“面積”大小都相等，由此可以得出的實驗結論是 電壓不變時，電流與電阻成反比 。
（3）小紅為了繼續探究，用30Ω的定值電阻代替原來的電阻進行實驗，發現無論怎樣移動滑片都不能使電壓表示數為2V，原因是 滑動變阻器的最大電阻太小 。
（4）若要30Ω的定值電阻也能完成實驗，不改變電路元件的情況下，設定的電壓表示數應不低于 2.25 V，才能保證實驗順利進行，得出正確結論。
【答案】（1）B；（2）電壓不變時，電流與電阻成反比；（3）滑動變阻器的最大電阻太小；（4）2.25。
【分析】（1）為保護電路，實驗前滑動變阻器的滑片應位于阻值最大處；
（2）由如圖乙所示的圖象，得出電流與電阻之積，據此分析；
（3）根據串聯電路電壓的規律得出變阻器分得的電壓，根據分壓原理，當接入20Ω電阻時，變阻器連入電路中的電阻，故閉合開關，無論怎樣移動滑片，電壓表都不能達到所控制的電壓值，是因為滑動變阻器的最大電阻太??；
（4）滑動變阻器與定值電阻串聯，串聯電路電流相等，可得到定值電阻與滑動變阻器電壓和電阻比值關系，從而得出定值電阻兩端電壓的最小值。
【解答】解：（1）如甲圖所示，實驗前滑動變阻器的滑片應位于阻值最大處的B端；
（2）由如圖丙所示的圖象，電阻兩端的電壓始終保持：UV＝IR＝0.4A×5Ω＝﹣﹣﹣﹣﹣＝0.1A×20Ω＝2V，為一定值，故得出的結論：電壓不變時，電流與電阻成反比；
（3）根據串聯電路電壓的規律得出變阻器分得的電壓，根據分壓原理，當接入20Ω電阻時，變阻器連入電路中的電阻，故閉合開關，無論怎樣移動滑片，電壓表都不能達到所控制的電壓值，是因為滑動變阻器的最大電阻太小；
（4）滑動變阻器與定值電阻串聯，串聯電路電流相等，故，當電阻R阻值最大時，滑動變阻器連入電路中的阻值也最大，可得，即UR＝3U滑，電源電壓U＝3V，則可得UR＝2.25V，定值電阻兩端電壓最低為2.25V，故電壓表示數應不低于2.25V。
故答案為：（1）B；（2）電壓不變時，電流與電阻成反比；（3）滑動變阻器的最大電阻太小；（4）2.25。
【點評】本題探究電流與電壓和電阻的關系，考查電路連接、數據分析等問題，綜合性較強。
四、解答題（解答應寫出必要的文字說明、公式、演算步驟、數值和單位。每小題6分，共12分）
25．（6分）學習了簡單機械后，元元設計了如圖所示的實驗裝置，通過滑輪組勻速拉動立方物體。已知物體的體積為1m3，密度為0.8×103kg/m3，動滑輪重400N，不計繩重、摩擦和水的阻力，求：（ρ水＝1.0×103kg/m3，g取10N/kg）
（1）物體自由漂浮時受到的浮力；
（2）物體在水中時動滑輪對其的最大拉力；
（3）物體向下運動過程中滑輪組機械效率的最大值（保留到小數點后一位）。
【答案】（1）物體自由漂浮時受到的浮力為8×103N；
（2）物體在水中時動滑輪對其的最大拉力為2×103N；
（3）物體向下運動過程中滑輪組機械效率的最大值為83.3%。
【分析】（1）已知A的體積和密度可求得其質量，利用G＝mg可求得其重力；物體漂浮時浮力等于重力；
（2）已知A的體積，利用F浮＝ρ水gV排可求得A浸沒在水中受到的浮力；物體浸沒在水中所受的浮力最大，此時動滑輪對物體的拉力最大，根據力的平衡關系求出滑輪對物體的最大拉力；
（3）根據滑輪組裝置確定繩子股數，利用F＝（F拉+G動）求出動滑輪對物體的拉力最大時，繩子自由端的拉力，根據η＝＝＝＝求出該滑輪組最大機械效率。
【解答】解：（1）物體受到的重力為：
G＝mg＝ρVg＝0.8×103kg/m3×1m3×10N/kg＝8×103N，
漂浮時：F?。紾＝8×103N；
（2）物體浸沒在水中時，V排＝V＝1m3，此時物體受到的浮力為：
F?。溅阉甮V排＝1.0×103kg/m3×10N/kg×1m3＝1×104N，
物體浸沒在水中所受的浮力最大，此時動滑輪對物體的拉力最大，
F拉＝F浮﹣G＝1×104N﹣8×103N＝2×103N；
（3）由圖可知，n＝3，
動滑輪對物體的拉力最大時，繩子自由端的拉力為：
F＝（F拉+G動）＝×（2×103N+400N）＝800N，
此時機械效率最大，最大機械效率為：
η＝＝＝＝≈83.3%。
答：（1）物體自由漂浮時受到的浮力為8×103N；
（2）物體在水中時動滑輪對其的最大拉力為2×103N；
（3）物體向下運動過程中滑輪組機械效率的最大值為83.3%。
【點評】本題涉及到滑輪組繩子拉力的計算、浮力的計算、滑輪組的機械效率等，考查的知識點多，用到的公式多，難點是求最大拉力，明確滑輪組有3段繩子承擔，當A完全浸沒時繩子對物體A拉力最大是關鍵。
26．（6分）如圖甲所示，電源電壓恒定不變，燈泡L的規格為“12V 9W”，燈絲電阻不受溫度的影響。當只閉合開關S、S1時，移動滑動變阻器.R2的滑片，R2的電功率P與電流表示數I的圖象如圖乙所示，求：
（1）燈泡正常發光時的電流。
（2）電源電壓和R1的阻值。
（3）電路總電功率的最小值與最大值。
【答案】（1）燈泡正常發光時的電流為0.7A；
（2）電源電壓為12V、R1的阻值為10Ω；
（3）電路總電功率的最小值為4W、最大值為23.4W。
【分析】（1）根據P＝UI算出燈泡正常發光時的電流；
（2）當只閉合開關S、S1時，R1與 R2串聯，由圖乙知當 P2＝3.2W、3.6W時電路的電流，根據P＝UI算出此時滑動變阻器兩端的電壓，根據U＝U1+U2表示出電源電壓；根據電源電壓相等算出電源電壓和R1的阻值；
（3）根據RL＝算出燈絲的電阻；
由圖乙知，電流最小為0.4A 時，R2連入電路的阻值最大，由歐姆定律算出R2連入電路的最大阻值；
當只閉合 S、S2，且滑片移到R2阻值最大處時，R2最大，電路總功率最小，根據P小＝算出電路的最小功率；
當閉合所有開關時，R2短路，R1與燈泡并聯，燈泡正常發光，此時電路中電阻最小，根據P大＝+算出電路的最大功率。
【解答】解：（1）根據P＝UI得燈泡正常發光時的電流為：
IL＝＝＝0.7A；
（2）當只閉合開關S、S1時，R1與 R2串聯，電源電壓U＝U1+U2，由圖乙得，當 P2＝3.2W時，I＝0.4A，
此時滑動變阻器兩端的電壓為：
；
電源電壓為：U＝0.4A×R1+8V﹣﹣﹣﹣﹣﹣﹣①
由圖乙得，當P2′＝3.6W時，I′＝0.6A，此時滑動變阻器兩端的電壓為：
；
電源電壓為：U＝0.6A×R1+6V﹣﹣﹣﹣﹣﹣②，
聯立①②得：U＝12V，R1＝10Ω；
（3）燈絲電阻為：RL＝＝＝16Ω；
由圖乙知，電流最小為0.4A 時，R2連入電路的阻值最大，即：R2大＝＝＝20Ω；
當只閉合 S、S2，且滑片移到R2阻值最大處時，R2最大，電路總功率最小，電路的最小功率為：
P?。剑剑?W；
當閉合所有開關時，R2短路，R1與燈泡并聯，燈泡正常發光，此時電路中電阻最小，電路總功率最大為：
P大＝+＝+＝23.4W。
答：（1）燈泡正常發光時的電流為0.7A；
（2）電源電壓為12V、R1的阻值為10Ω；
（3）電路總電功率的最小值為4W、最大值為23.4W。
【點評】本題考查串、并聯電路特點和歐姆定律、電功率公式的靈活運用，正確讀取圖中信息是解題的關鍵。
額定電壓
220V
加熱擋功率
1000W
保溫擋功率
220W
額定電壓
220V
加熱擋功率
1000W
保溫擋功率
220W
