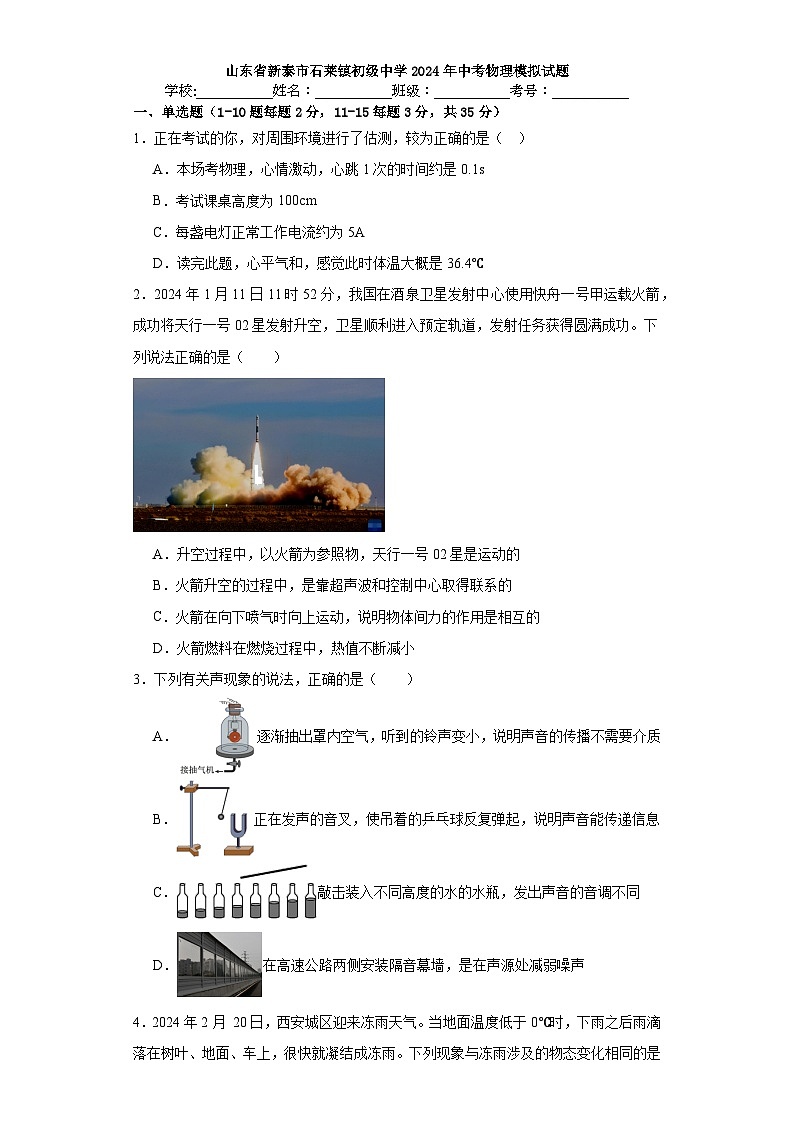

山東省新泰市石萊鎮初級中學2024年中考物理模擬試題

這是一份山東省新泰市石萊鎮初級中學2024年中考物理模擬試題，共22頁。試卷主要包含了單選題，填空題，作圖題，實驗題，計算題等內容，歡迎下載使用。
一、單選題（1-10題每題2分，11-15每題3分，共35分）
1．正在考試的你，對周圍環境進行了估測，較為正確的是（ ）
A．本場考物理，心情激動，心跳1次的時間約是0.1s
B．考試課桌高度為100cm
C．每盞電燈正常工作電流約為5A
D．讀完此題，心平氣和，感覺此時體溫大概是36.4℃
2．2024年1月11日11時52分，我國在酒泉衛星發射中心使用快舟一號甲運載火箭，成功將天行一號02星發射升空，衛星順利進入預定軌道，發射任務獲得圓滿成功。下列說法正確的是（ ）
A．升空過程中，以火箭為參照物，天行一號02星是運動的
B．火箭升空的過程中，是靠超聲波和控制中心取得聯系的
C．火箭在向下噴氣時向上運動，說明物體間力的作用是相互的
D．火箭燃料在燃燒過程中，熱值不斷減小
3．下列有關聲現象的說法，正確的是（ ）
A．逐漸抽出罩內空氣，聽到的鈴聲變小，說明聲音的傳播不需要介質
B．正在發聲的音叉，使吊著的乒乓球反復彈起，說明聲音能傳遞信息
C．敲擊裝入不同高度的水的水瓶，發出聲音的音調不同
D．在高速公路兩側安裝隔音幕墻，是在聲源處減弱噪聲

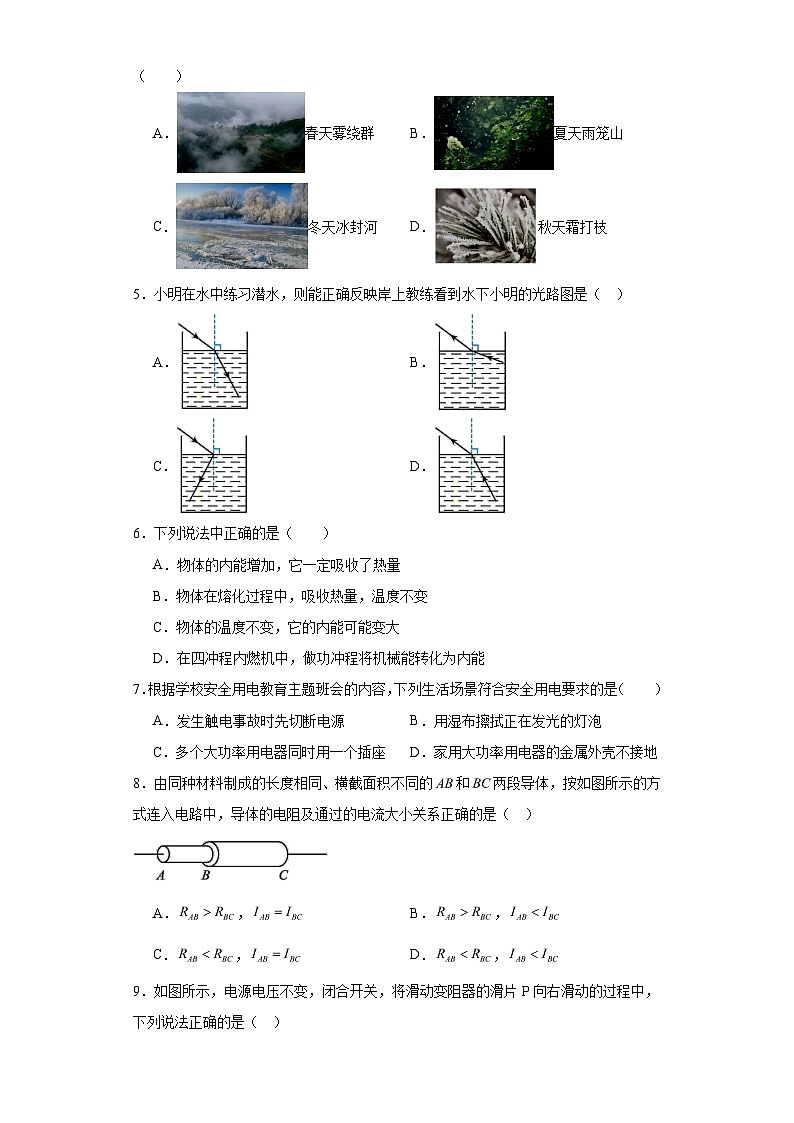

4．2024年2月 20日，西安城區迎來凍雨天氣。當?shù)孛鏈囟鹊陀?℃時，下雨之后雨滴落在樹葉、地面、車上，很快就凝結成凍雨。下列現象與凍雨涉及的物態變化相同的是（ ）
A．春天霧繞群B．夏天雨籠山
C．冬天冰封河D．秋天霜打枝
5．小明在水中練習潛水，則能正確反映岸上教練看到水下小明的光路圖是（ ）
A．B．
C．D．
6．下列說法中正確的是（ ）
A．物體的內能增加，它一定吸收了熱量
B．物體在熔化過程中，吸收熱量，溫度不變
C．物體的溫度不變，它的內能可能變大
D．在四沖程內燃機中，做功沖程將機械能轉化為內能
7．根據學校安全用電教育主題班會的內容，下列生活場景符合安全用電要求的是（ ）
A．發生觸電事故時先切斷電源B．用濕布擦拭正在發光的燈泡
C．多個大功率用電器同時用一個插座D．家用大功率用電器的金屬外殼不接地
8．由同種材料制成的長度相同、橫截面積不同的和兩段導體，按如圖所示的方式連入電路中，導體的電阻及通過的電流大小關系正確的是（ ）
A．，B．，
C．，D．，

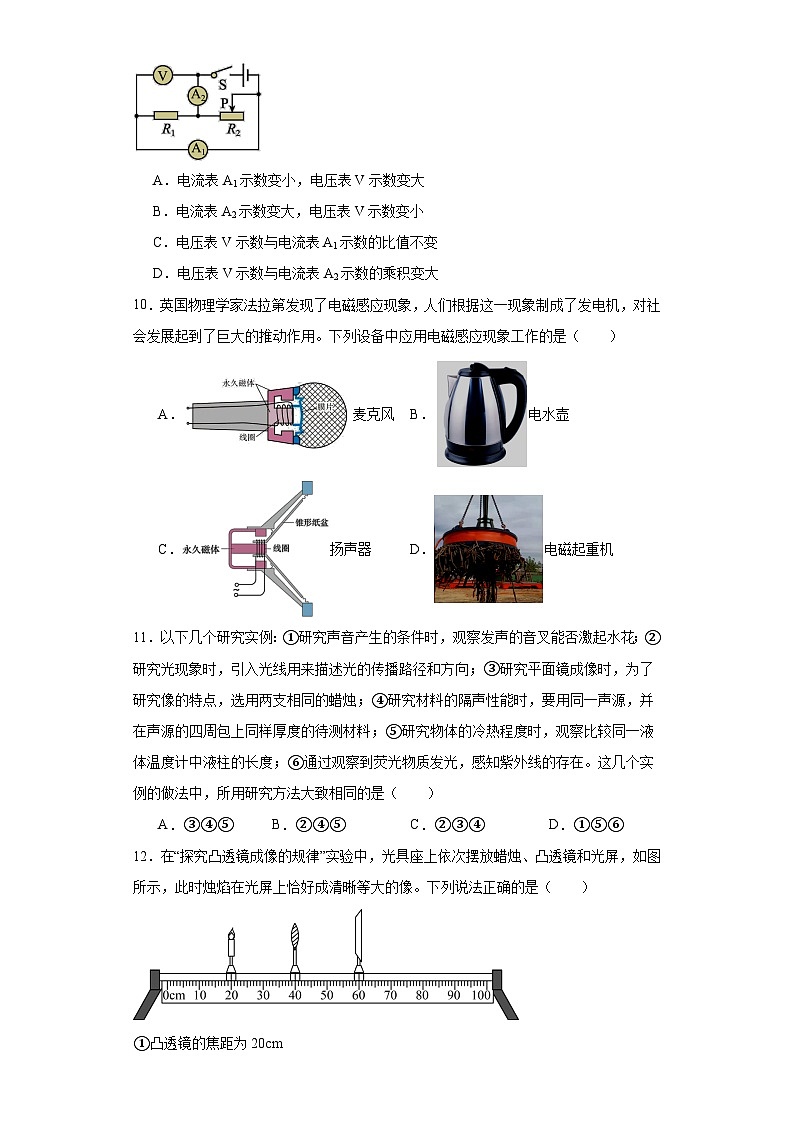

9．如圖所示，電源電壓不變，閉合開關，將滑動變阻器的滑片P向右滑動的過程中，下列說法正確的是（ ）
A．電流表A1示數變小，電壓表V示數變大
B．電流表A2示數變大，電壓表V示數變小
C．電壓表V示數與電流表A1示數的比值不變
D．電壓表V示數與電流表A2示數的乘積變大
10．英國物理學家法拉第發現了電磁感應現象，人們根據這一現象制成了發電機，對社會發展起到了巨大的推動作用。下列設備中應用電磁感應現象工作的是（ ）
A．麥克風B．電水壺
C．揚聲器D．電磁起重機
11．以下幾個研究實例：①研究聲音產生的條件時，觀察發聲的音叉能否激起水花；②研究光現象時，引入光線用來描述光的傳播路徑和方向；③研究平面鏡成像時，為了研究像的特點，選用兩支相同的蠟燭；④研究材料的隔聲性能時，要用同一聲源，并在聲源的四周包上同樣厚度的待測材料；⑤研究物體的冷熱程度時，觀察比較同一液體溫度計中液柱的長度；⑥通過觀察到熒光物質發光，感知紫外線的存在。這幾個實例的做法中，所用研究方法大致相同的是（ ）
A．③④⑤B．②④⑤C．②③④D．①⑤⑥
12．在“探究凸透鏡成像的規律”實驗中，光具座上依次擺放蠟燭、凸透鏡和光屏，如圖所示，此時燭焰在光屏上恰好成清晰等大的像。下列說法正確的是（ ）
①凸透鏡的焦距為20cm
②當蠟燭因燃燒逐漸變短，光屏上的像會逐漸向上移動
③若遮擋凸透鏡的一部分，光屏上將得不到完整的像
④若在蠟燭和凸透鏡之間放置一個遠視鏡，為得到清晰的像光屏應向左移動
A．只有①②正確B．只有①④正確
C．只有②④正確D．只有②③④正確
13．如圖甲所示，將一圓柱體木塊用細線栓在沒有水的容器底部，然后向容器中逐漸加水。圖乙是木塊所受浮力隨容器中水的深度變化的圖象。下列說法正確的是（ ）
①木塊的重力為6N
②木塊的體積為1000cm3
③木塊剛好浸沒時，液體對容器底的壓強為1000Pa
④木塊的密度為
A．①②B．②③C．②④D．③④
14．建筑工人用如圖所示的滑輪組，在4s內將重為1500N的物體沿水平方向勻速移動了2m，所用的拉力大小為375N，物體受到水平地面的摩擦力為物重的0.4倍。在此過程中，下列說法錯誤的是（ ）
①繩子自由端沿水平方向移動的速度為1.5m/s
②物體受到的拉力為750N
③拉力F的功率為375W
④滑輪組的機械效率為80%

A．只有①和②B．只有②和③C．只有③和④D．只有①和④
15．如圖，電源電壓不變，定值電阻R1=20Ω，小燈泡L標有“8V 4W”字樣（燈絲電阻不變），電流表量程為0~3A。當只閉合開關S，滑動變阻器R2的滑片P從b端滑動到某一位置時，變阻器連入電路中的阻值減小了16Ω，電流表示數增大了0.2A，此時小燈泡恰好正常發光。在保證電路安全的情況下，都正確且無漏選的一組是（ ）
①電源電壓為12V
②R2的最大阻值為24Ω
③開關都閉合時，R2的最大功率為28.8W
④在電流表有示數的情況下，電路消耗的總功率最小值為3.6W
A．①②B．①②④C．①③④D．①②③④
二、填空題（8分）
16．某同學在水平地面水平向右拉動木塊，拉力隨時間變化的圖像如圖甲所示，木塊運動的速度隨時間變化的圖像如圖乙所示，則木塊在第時受到的摩擦力為 N，摩擦力方向是 ；此時木塊受到的拉力與摩擦力 （選填“是”或“不是”）一對平衡力。
17．甲圖中鉛筆的長度是 cm，乙圖中停表讀數是 s。
18．用絲綢摩擦過的玻璃棒去接觸不帶電的驗電器時，驗電器的金屬箔張開（如圖），金屬箔因失去電子帶上 電荷，接觸瞬間電流的方向是 （選填“金屬球到玻璃棒”或“玻璃棒到金屬球”）。
19．如圖所示，欲使兩燈形成串聯，應閉合開關 ，當同時閉合開關 時電路發生短路。
三、作圖題（6分）
20．如圖所示，要求：只改動一處導線使開關控制干路，控制支路，在需改動的導線上打“×”，并畫出正確的連線，再畫出改動后對應的電路圖。

21．如圖所示，F(xiàn)是凸透鏡的焦點，請在圖中畫出物體AB在凸透鏡中所成像的光路圖。
四、實驗題（22題6分，23題6分，24題16分， 共28分）
22．在“探究光的反射規律”的實驗中，如圖所示，水平放置平面鏡，白色紙板豎直立在平面鏡上，紙板由E、F兩部分組成，可以繞ON翻折。
（1）實驗時，把紙板ENF垂直放在平面鏡上，入射光線AO的法線是 ，光線AO的入射角大小是 度；
（2）為了探究反射角與入射角大小的關系，應進行的操作是 ；
A．改變紙板與平面鏡之間的夾角 B．沿ON向后轉動紙板E
C．沿ON向后轉動紙板F D．改變?nèi)肷浣堑拇笮?br>（3）將一束光貼著紙板E沿AO射到鏡面上O點，紙板F上會顯示出反射光束OB，接著將紙板F繞ON向后翻折，則紙板F上 （選填“能”或“不能”）顯示出反射光束，由此說明反射光線、入射光線與法線在 內（選填“同一平面”或“不同平面”）
（4）若讓另一束光沿BO方向射向平面鏡，反射光將沿OA方向射出。該實驗現象說明 。
A．反射角等于入射角 B．在光的反射現象中，光路可逆
23．物理課上，同學們利用壓強計“研究液體內部壓強”，進行了如下的操作。
（1）實驗前，用手指按壓橡皮膜，發現U形管中的液面升降靈活，說明該裝置 （選填“漏氣”或“不漏氣”）。小明沒有按壓橡皮膜時，U形管兩側液面就存在高度差（如圖①所示），接下來的操作是 （選填字母）；
A．從U形管內向外倒出適量水
B．拆除軟管重新安裝
C．向U形管內添加適量水
（2）實驗時，小王將探頭放入水下，U形管兩側水面高度差為8cm，此時U形管內外的氣壓差為 Pa；（ρ水=1.0×103kg/m3，g取10N/kg）
（3）正確操作后，分析圖②、圖③的實驗現象，得出結論：同種液體中，液體壓強隨液體深度的增加而 ；
（4）分析圖③、圖④的實驗現象，得出結論：在深度相同時，液體的 越大，壓強越大；
（5）小王用圖⑤所示的裝置測量未知液體的密度：在左側加入適量的水，在右側緩慢倒入待測液體，直到橡皮膜剛好變平，她測量了以下物理量：
A．右側待測液體到容器底的深度h1
B．右側待測液體到橡皮膜中心的深度h2
C．左側水到容器底的深度h3
D．左側水到橡皮膜中心的深度h4
請你推導出待測液體密度的表達式為ρ= （選擇題中合適的字母和ρ水表示）。
24．某物理實驗小組正在使用“伏安法”測量未知電阻阻值，實驗電路如圖甲所示（電源電壓3V）。
（1）請你用筆畫線代替導線，將圖甲中電路連接完整，導線不得交叉 ；閉合開關S前，應將滑動變阻器滑片P移到最 端（選填“左”或“右”）。
（2）閉合開關后，發現電流表無示數，電壓表有示數且示數接近3V，則電路故障原因可能是 。
（3）排除故障后，當滑片移到某一位置時，電壓表示數為1.6V，電流表示數如圖乙所示，其讀數為 A，則未知電阻 Ω。
（4）利用圖甲實驗器材還能完成下列探究實驗 （選填“A”或“B”）。
A．探究電流與電壓的關系 B．探究電流與電阻的關系。
（5）實驗中電流表突然損壞，小組同學經過討論設計了一種實驗方案也可測出阻值。電路如圖丙所示，電源電壓未知且恒定不變，a、b為滑動變阻器左右兩個端點，滑動變阻器最大阻值為，請你把以下測量步驟補充完整。
①閉合開關S，滑片p移到a端時，讀出電壓表示數為；
②閉合開關S， ，讀出電壓表示數為；
③待測電阻 （用已知和測量出的物理量符號表示）。
五、計算題（25題6分，26題9分，27題8分）
25．“共建衛生城市，構建美好家園”，如圖所示是“霧炮車”噴灑水霧以減少揚塵的情段。某次噴灑完后，該車在的牽引力作用下，勻速通過200m的平直道路用時20s。求：
（1）此過程中該車的速度；
（2）此過程中該車牽引力的功率。
26．桔槔是《天工開物》中記載的一種原始的汲水工具。如圖所示，硬桿用細繩懸掛在樹上，桿可繞點自由旋轉且與樹之間無作用力，用細繩將重力為20N、容積為的桶懸掛在端，在端重120N的拗石輔助下，人可輕松將一桶水從井中提起，；懸掛桶的繩子始終保持在豎直方向上，忽略桿和繩的重力。
（1）桶裝滿水時，求水的質量；
（2）空桶在井中漂浮時，求桶排開水的體積；
（3）一重力為480N的人用桔槔將裝滿水的桶提出水面后（忽略桶外壁沾水），桔槔處于平衡狀態時，人與地面的受力面積為500cm2，求人對地面的壓強。

27．空氣炸鍋，因其烹制食物脂肪含量低，美味酥脆，無油煙味，深受廣大市民青睞?如圖甲所示，為某品牌空氣炸鍋，其發熱元件為兩個電阻，R1=50Ω，R2=200Ω，額定工作電壓為220V，內部電路可簡化為圖乙所示電路，當開關S1閉合，開關S接b端時為高溫檔；開關 S1閉合，開關S斷開時為中溫檔
(1)中溫檔正常工作時，求流過電阻R2的電流?
(2)高溫檔正常工作時，求電阻R1、R2消耗的總功率?
(3)若用此空氣炸鍋加工薯條，原料薯條溫度為20℃，炸熟至少需要達到170℃，求一次炸熟200g薯條需要吸收的熱量，[c薯條取 ]
(4)若使用空氣炸鍋高溫檔完成以上烹制，空氣炸鍋電能轉化為熱能效率為75%，求烹制一次薯條需要的時間?
參考答案：
1．D
【詳解】A．學生心跳1次的時間約為1s，故A錯誤；
B．考試課桌高度約為人身高的一半，約為80cm，故B錯誤；
C．教室內每盞電燈正常工作電流約為0.2A，故C錯誤；
D．人的正常體溫在37℃左右，故D正確。
故選D。
2．C
【詳解】A．升空過程中，以火箭為參照物，天行一號02星的相對位置不變，是靜止的，故A錯誤；
B．電磁波可以傳遞信息，且傳播不需要介質，因此火箭升空的過程中，是靠電磁波和控制中心取得聯系的，故B錯誤；
C．火箭在向下噴氣時，給空氣一個向下的力，空氣給火箭一個向上的力使其向上運動，說明物體間力的作用是相互的，故C正確；
D．熱值是燃料的一種特性，因此火箭燃料在燃燒過程中，熱值不變，故D錯誤。
故選C。
3．C
【詳解】
A．因為聲音的傳播需要介質，所以逐漸抽出罩內空氣，聽到鈴聲漸小，故A錯誤；
B．正在發聲的音叉，使吊著的乒乓球反復彈起，說明發聲的物體在振動，音叉可以傳遞能量，并不能說明聲音能傳遞信息，故B錯誤；
C．敲擊裝入不同高度的水的水瓶，振動頻率不同，發出聲音的音調不同，故C正確；
D．根據減弱噪聲的途徑可知，在高速公路兩側安裝隔音幕墻，是在傳播過程中減弱噪聲，故D錯誤。
故選C。
4．C
【詳解】凍雨是雨遇冷凝固。
A．春天，霧繞群峰，霧是由空氣中的水蒸氣液化形成的小水珠，故A不符合題意；
B．夏天，雨籠山巒，雨是由空氣中的水蒸氣液化形成的小水珠，故B不符合題意；
C．冬天冰封河是水凝固成冰，故C符合題意；
D．秋天，霜掛樹枝，霜是由空氣中的水蒸氣凝華形成的小冰晶，小冰晶屬于固體，故D不符合題意。
故選C。
5．D
【詳解】岸上教練看到水下的小明，是因為小明反射的光線射入教練的眼中，光從水中斜射入空氣中時，在水面處發生折射，折射光線向遠離法線的方向偏折，折射角大于入射角，故ABC不符合題意，D符合題意。
故選D。
6．C
【詳解】A．物體內能增加，可能是通過外界對物體做功，也可能是從外界吸收熱量導致的，故A錯誤；
B．物體分晶體和非晶體，晶體在熔化過程中，吸收熱量，溫度不變；非晶體在熔化過程中，吸收熱量，溫度升高。故B錯誤；
C．晶體在熔化過程中，吸收熱量，溫度不變，但內能增加，故C正確；
D．熱機做功沖程中，將內能轉化為機械能，從而使機械獲得動力，故D錯誤。
故選C。
7．A
【詳解】A．發生觸電事故，立即切斷電源，防止施救者二次觸電，故A符合題意；
B．濕布是導體，用濕布擦拭正在發光的燈泡，容易發生觸電事故，故B不符合題意；
C．多個大功率用電器同時使用一個插座時，會使得干路中的電流變大，超過電路的負荷而發生火災，故C不符合題意；
D．具有金屬外殼用電器，金屬外殼要接地，防止金屬外殼漏電而發生觸電事故，故D不符合題意。
故選A。
8．A
【詳解】當材料、長度相同時，橫截面積越小，導體的電阻越大；由圖可知，導體電阻較大，即；如圖，兩電阻串聯，串聯電路中各處電流相等，所以通過它們的電流大小關系為，故A符合題意，BCD不符合題意。
故選A。
9．C
【詳解】由電路圖知，開關閉合時，兩個電阻并聯在電路中，電流表A2測干路的電流，A1測通過R2的電流。電壓表測電源電壓。
AB．滑片向右滑動時，變阻器R2接入電路的阻值變大，電源電壓保持不變，據歐姆定律，通過R2支路的電流變小，但另一支路R1不受影響，電流不變，A1的示數不變，據并聯電路的電流特點知，干路的電流變小，A2的示數變小，故AB錯誤；
C．電壓表V示數與電流表A1示數的比值是定值電阻R1的電阻，電壓表V示數與電流表A1示數的比值不變，故C正確；
D．A2的示數變小，電壓表V示數，電壓表V示數與電流表A2示數的乘積變小，故D錯誤。
故選C。
10．A
【詳解】A．麥克風是把聲信號轉變成電信號的，聲信號的振動帶動線圈在磁場中振動，產生電流，是電磁感應現象原理，故A符合題意；
B．電水壺是利用電流的熱效應工作的，故B不符合題意；
C．揚聲器是利用通電導線在磁場中受力的作用的原理制成的，故C不符合題意；
D．電磁起重機的主要裝置是電磁鐵，利用電流的磁效應工作的，故D不符合題意。
故選A。
11．D
【詳解】①研究聲音產生的條件時，觀察發聲的音叉能否激起水花，采用的是轉換法；
②研究光現象時，引入光線用來描述光的傳播路徑和方向，采用的是模型法；
③研究平面鏡成像時，為了研究像的特點，選用兩支相同的蠟燭，采用的是等效替代法；
④研究材料的隔聲性能時，要用同一聲源，并在聲源的四周包上同樣厚度的待測材料，采用的是控制變量法；
⑤研究物體的冷熱程度時，觀察比較同一液體溫度計中液柱的長度，采用的是轉換法；
⑥通過觀察到熒光物質發光，感知紫外線的存在，采用的是轉換法。
綜上所述，所用研究方法大致相同的是①⑤⑥，故ABC不符合題意，D符合題意。
故選D。
12．C
【詳解】①由圖可知，此時u=v=20.0cm，根據u=v=2f，成倒立、等大的實像，即2f=20.0cm，因此該凸透鏡的焦距為f=10.0cm，故①錯誤；
②當蠟燭因燃燒逐漸變短，根據過光心的光線傳播方向不變可知，光屏上的像會逐漸向上移動，故②正確；
③若遮擋凸透鏡的一部分，剩余部分仍能會聚光線成完整的像，但由于會聚的光線比原來減少，所以像比原來變暗，故③錯誤；
④若在蠟燭和凸透鏡之間放置一個遠視鏡，遠視鏡是凸透鏡，凸透鏡對光線具有會聚作用，會將光線提前會聚成像，為得到清晰的像光屏應向左移動，故④正確。
故選C。
13．A
【詳解】①由圖可知，當h從0增加到6cm的過程中，浮力逐漸增加，木塊排開水的體積逐漸增大，當h從6cm增加到12cm的過程中，浮力保持6N不變，當h從12cm增加到16cm的過程中，浮力逐漸增大，木塊排開水的體積逐漸增大，則說明當h從6cm增加到12cm的過程中，木塊處于漂浮狀態，浮力等于重力，即木塊的重力為6N，故①正確；
②由圖可知，h大于16cm時，木塊所受浮力保持10N不變，此時木塊處于完全浸沒狀態，則木塊的體積為
故②正確；
③h等于16cm時，木塊剛好完全浸沒，則木塊剛好浸沒時，液體對容器底的壓強為
故③錯誤；
④木塊的質量為
木塊的密度為
故④錯誤；
綜上所述，①②正確，故A正確，BCD錯誤。
故選A。
14．A
【詳解】①繩子自由端移動的距離
s=2s物=2×2m=4m
速度為
②物體受到的摩擦力為
f=0.4G=0.4×1500N=600N
由于物體勻速移動，物體受到的拉力與摩擦力是一對平衡力，大小相等，為600N。
③拉力F的功率為
P=Fv=375N×1m/s=375W
④滑輪組的機械效率為
所以錯誤的是①②，故A符合題意，BCD不符合題意。
故選A。
15．D
【詳解】①②由于小燈泡L標有“8V4W”字樣，所以小燈泡的額定電流為
小燈泡的電阻為
當滑片P從b端滑動到某一位置時，電流表電流表示數增大了0.2A，此時小燈泡恰好正常發光，所以滑片P在b端時，電路中的電流為
當滑片P在b端時，電源電壓為
U=Ib（RL+R2b）=0.3A×（16Ω+R2b）①
當滑片P在某一位置時，電源電壓為
U=I額（RL+R2′）=0.5A×（16Ω+R2b-16Ω）②
由于電源電壓不變，由①②式得
R2b=24Ω，U=12V
故①②正確；
③開關都閉合時，R1、R2并聯，小燈泡L被短路，電流表測干路電流。通過R1的電流為
由于電流表量程為0~3A，所以當電流表滿偏時，通過滑動變阻器R2的電流最大，為
I2大=I-I1=3A-0.6A=2.4A
所以滑動變阻器R2的最大功率為
P=UI2大=12V×2.4A=28.8W
故③正確；
④當S閉合，S1、S2斷開且滑動變阻器的滑片P位于b端時，電路中的電阻最大，電流最小，由①②分析可知，最小電流為Ib=0.3A，所以在電流表有示數的情況下，電路消耗的總功率最小值為
P小=UIb=12V×0.3A=3.6W
故④正確。
總上，①②③④都正確，故D符合題意，ABC不符合題意。
故選D。
16． 3 水平向左 不是
【詳解】圖像信息解讀：
①，拉力為，木塊做加速運動；
②，拉力為，木塊做勻速直線運動，受力平衡；
③，拉力為，木塊做減速運動。
[1]時木塊處于平衡狀態，受到的拉力和摩擦力是一對平衡力，所以滑動摩擦力為；時，壓力和接觸面的粗糙程度不變，摩擦力不變，仍為，故第時，摩擦力為，方向水平向左。
[2]由圖甲可知，拉力為，物體做減速運動，處于非平衡狀態，所以拉力與摩擦力大小不相等，不是一對平衡力。
17． 2.50 338.5
【詳解】[1]如圖甲，為刻度尺，分度值為0.1cm，讀數為2.50cm。
[2]如圖所示，5min過半，說明秒表盤讀第二圈，讀30s開外，故讀數為5min38.5s，合338.5s。
18． 正 玻璃棒到金屬球
【詳解】[1][2]用絲綢摩擦過的玻璃棒因缺少電子（電子帶負電荷），帶正電。當接觸金屬箔后，金屬箔處的電子會通過金屬桿、金屬球，流向玻璃棒，金屬箔失去電子從而帶上正電荷。電流的方向與負電荷的流向相反，因此接觸瞬間電流的方向是玻璃棒到金屬球。
19． S2 S1、S2
【詳解】[1]當開關S2閉合時，電流從電源正極流出、經過L2、L1、S2，再流回負極，只有一條路徑，因此L1和L2串聯。
[2]當同時閉合開關S1、S2時，電流直接從電源正極流回電源負極，導致電路發生短路。
20．見詳解
【詳解】如果要使S1控制整個電路，則經過L1、S1的電流應先經過S1，再回電源，如圖所示

電路圖如圖所示

21．
【詳解】對凸透鏡來說，平行于主光軸的光線經凸透鏡折射后過焦點，通過光心的光線傳播方向不變；連接A與凸透鏡的光心O并延長；過A點畫出平行于主光軸的入射光線交凸透鏡于一點，連接該點和凸透鏡右側的焦點F并延長，兩條折射光線交于點（即為A點的像點），過點作主光軸的垂線，交主光軸于，即為物體AB所成的像。如圖所示
22． ON 40 D 不能 同一平面 B
【詳解】（1）[1]紙板ENF垂直放在平面鏡上，光線沿AO射入，經平面鏡反射，沿OB射出。法線與入射光線AO和反射光線OB在同一平面內，且法線垂直于反射面，故入射光線AO的法線是ON。
[2]入射角是入射光線與法線的夾角，由圖可知，光線AO的入射角大小為
（2）[3]為了探究反射角與入射角大小的關系，使實驗結論更具普遍性，可多次改變?nèi)肷浣牵涗浢看畏瓷浣堑淖兓?，對比每次入射角和反射角的大小關系，得出實驗結論，故ABC不符合題意，D符合題意。
故選D。
（3）[4][5]將紙板F繞ON向后翻折，反射光線的位置并不會隨之發生改變，紙板F不能顯示出反射光線，這說明反射光線、入射光線和法線在同一平面內。
（4）[6]若讓另一束光沿BO方向射向平面鏡，反射光將沿OA方向射出，說明在光的反射現象中，光路是可逆的，并不能說明反射角等于入射角，故A不符合題意，B符合題意。
故選B。
23． 不漏氣 B 800 增加 密度
【詳解】（1）[1]用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明橡皮管里的空氣對U形管內左端液面有壓力，空氣沒有漏掉，所以裝置不漏氣。
[2]若在使用壓強計前，發現U形管內水面已有高度差，只需要將軟管取下，再重新安裝，這樣U形管中兩管上方的氣體壓強就是相等的（都等于大氣壓），當橡皮膜沒有受到壓強時，U形管中的液面就是相平的；從U形管內向外倒出適量水和向U形管內添加適量水都不能使U形管中兩管上方的氣體壓強相等，故B符合題意，AC不符合題意。
故選B。
（2）[3]U形管左右兩側水面的高度差為
h=8cm=0.08m
則橡皮管內氣體的壓強與大氣壓之差等于U形管左右兩側水產生的壓強差，約為
p=ρ水gh=1.0×103kg/m3×10N/kg×0.08m=800Pa
（3）[4]分析圖②、圖③的實驗知液體的密度相同，深度不同，深度越深，U形管液面的高度差越大，液體內部壓強越大，得出結論：同種液體中，液體壓強隨液體深度的增加而增加。
（4）[5]分析圖③、圖④的實驗知液體的深度相同，液體的密度不同，且密度越大，U形管液面的高度差越大，液體內部壓強越大，得出結論：在深度相同時，液體的密度越大，壓強越大。
（5）實驗時，橡皮膜兩側受到的壓強容易觀察，所以需要利用水和液體在橡皮膜處的壓強相等來計算液體壓強，因此需要測量待測液體和水到橡皮膜中心的深度，如圖⑤，橡皮膜相平，所以橡皮膜左側和右側的壓強相等，即p左=p右，根據液體壓強公式可得
ρ水gh4=ρgh2
解得待測液體密度的表達式為。
24． 右 Rx斷路 0.16 10 誤差 A 滑片P移到b端時
【詳解】（1）[1]因為電源電壓為3V，所以電壓表選擇0~3V的量程，使用“伏安法”測量未知電阻 Rx 的阻值時，應將電壓表并聯與被測電阻并聯，如圖所示
[2]為了保護電路，閉合開關前，應將滑動變阻器的滑片置于阻值最大的一端，故應將將滑動變阻器滑片P移到阻值最大的右端。
（2）[3]電流表無示數，說明電路中出現斷路，電壓表有示數，且示數接近于電源電壓，說明與電壓表并聯的地方出現斷路，則電路故障原因可能是Rx斷路。
（3）[4][5]由乙圖可知，電流表選0~0.6A的量程，分度值為0.02A，示數為0.16A。未知電阻的阻值為
（4）[7]未知電阻是一個定值電阻，利用滑動變阻器可以改變電路中的電流，記錄多組電壓、電流值，所以還可以探究電阻一定時，電流與電壓的關系，故A符合題意，B不符合題意。
故選A。
（5）①閉合開關S，滑片p移到a端時，滑動變阻器接入電路中的阻值為0，即只有Rx接入電路，此時電壓表測電源電壓，讀出電壓表示數為U1，即電源電壓U′=U1。
②[8]閉合開關S，滑片P移到b端時，滑動變阻器與Rx串聯，且滑動變阻器接入電路中的阻值最大為Rmax，此時電壓表測Rx兩端的電壓，讀出電壓表示數為Ux=U2。則此時滑動變阻器兩端的電壓為
U滑=U′-Ux=U1-U2
電路中的電流為
③[9]則未知電阻的阻值為
25．（1）10m/s；（2）4×104W
【詳解】解：（1）由題意可知，根據公式可得此過程車的速度為
（2）根據公式P=Fv可得，該車牽引力的功率為
P=Fv=4×103N×10m/s=4×104W
答（1）此過程中該車的速度為10m/s；
（2）此過程中該車牽引力的功率為4×104W。
26．（1）28kg；（2）2000cm3；（3）
【詳解】解：（1）因為通的容積為容積為2.8×10?2m3，則桶裝滿水的質量為
（2）漂浮在水面的桶受到的浮力等于重力為
則排開水的體積為
（3）桔槔平衡時，根據杠桿平衡條件可求，B端施加的拉力為
人對繩子的拉力為
人對地面的壓強為
答：（1）桶裝滿水時，水的質量為；
（2）空桶在井中漂浮時，桶排開水的體積為2000cm3；
（3）人對地面的壓強1.2×104Pa。
27．(1)1.1A；(2)1210W；(3)120s。
【詳解】(1)空氣炸鍋處于中溫檔工作時
(2)高溫檔工作時電阻R1、R2并聯
電阻R1、R2消耗的總功率
(3)空氣炸鍋加工一次薯條所吸收的熱量
若使用空氣炸鍋高溫檔完成以上烹制，由W=Pt和可知，所需時間
