廣東省河源市龍川縣老隆中學2023-2024學年九年級上學期期末物理試題（原卷版+解析版）

這是一份廣東省河源市龍川縣老隆中學2023-2024學年九年級上學期期末物理試題（原卷版+解析版），文件包含精品解析廣東省河源市龍川縣老隆中學2023-2024學年九年級上學期期末物理試題原卷版docx、精品解析廣東省河源市龍川縣老隆中學2023-2024學年九年級上學期期末物理試題解析版docx等2份試卷配套教學資源，其中試卷共31頁， 歡迎下載使用。

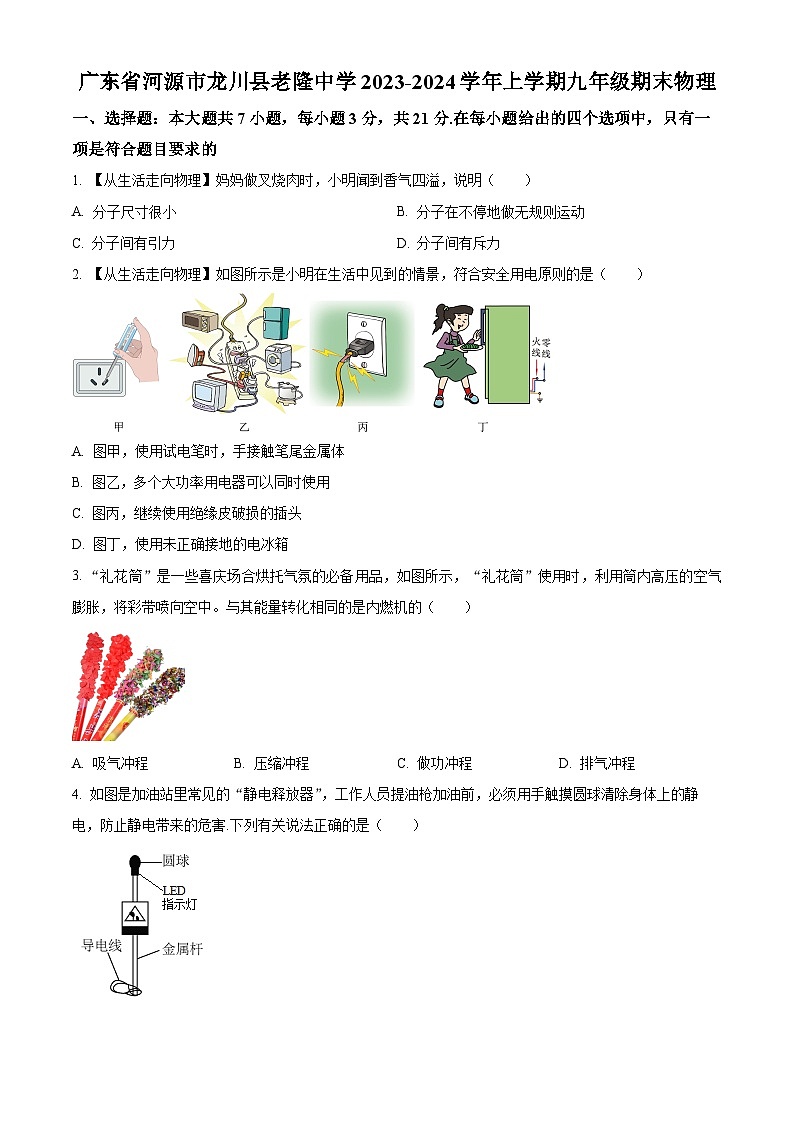

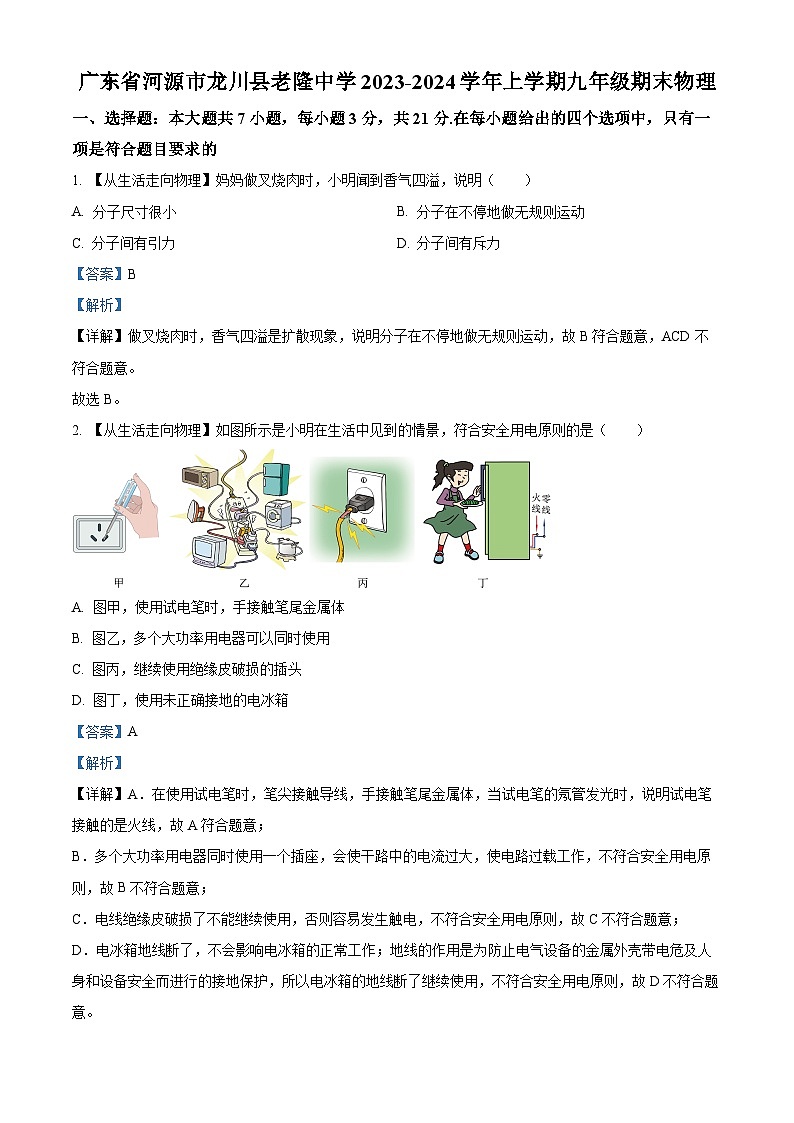

1. 【從生活走向物理】媽媽做叉燒肉時，小明聞到香氣四溢，說明（ ）
A. 分子尺寸很小B. 分子在不停地做無規則運動
C. 分子間有引力D. 分子間有斥力
2. 【從生活走向物理】如圖所示是小明在生活中見到的情景，符合安全用電原則的是（ ）
A. 圖甲，使用試電筆時，手接觸筆尾金屬體
B. 圖乙，多個大功率用電器可以同時使用
C. 圖丙，繼續使用絕緣皮破損的插頭
D. 圖丁，使用未正確接地的電冰箱

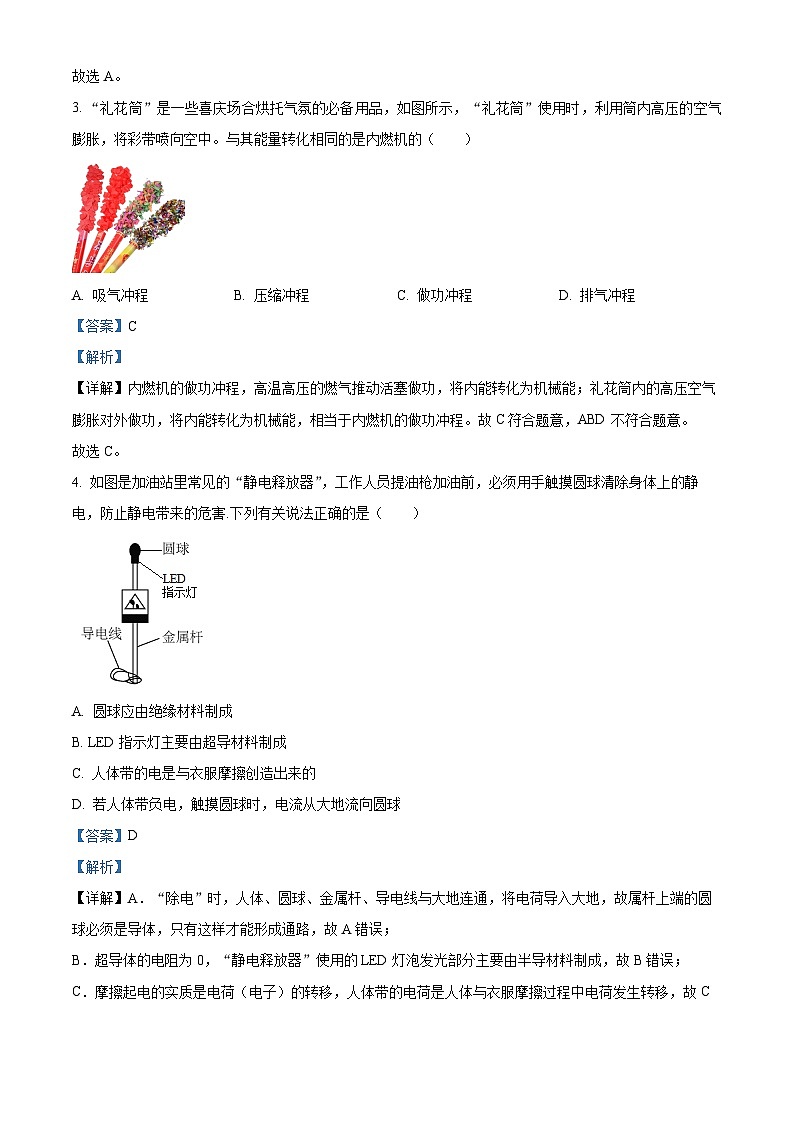

3. “禮花筒”是一些喜慶場合烘托氣氛的必備用品，如圖所示，“禮花筒”使用時，利用筒內高壓的空氣膨脹，將彩帶噴向空中。與其能量轉化相同的是內燃機的（ ）

A. 吸氣沖程B. 壓縮沖程C. 做功沖程D. 排氣沖程
4. 如圖是加油站里常見的“靜電釋放器”，工作人員提油槍加油前，必須用手觸摸圓球清除身體上的靜電，防止靜電帶來的危害.下列有關說法正確的是（ ）
A. 圓球應由絕緣材料制成
B. LED指示燈主要由超導材料制成
C. 人體帶的電是與衣服摩擦創造出來的
D. 若人體帶負電，觸摸圓球時，電流從大地流向圓球

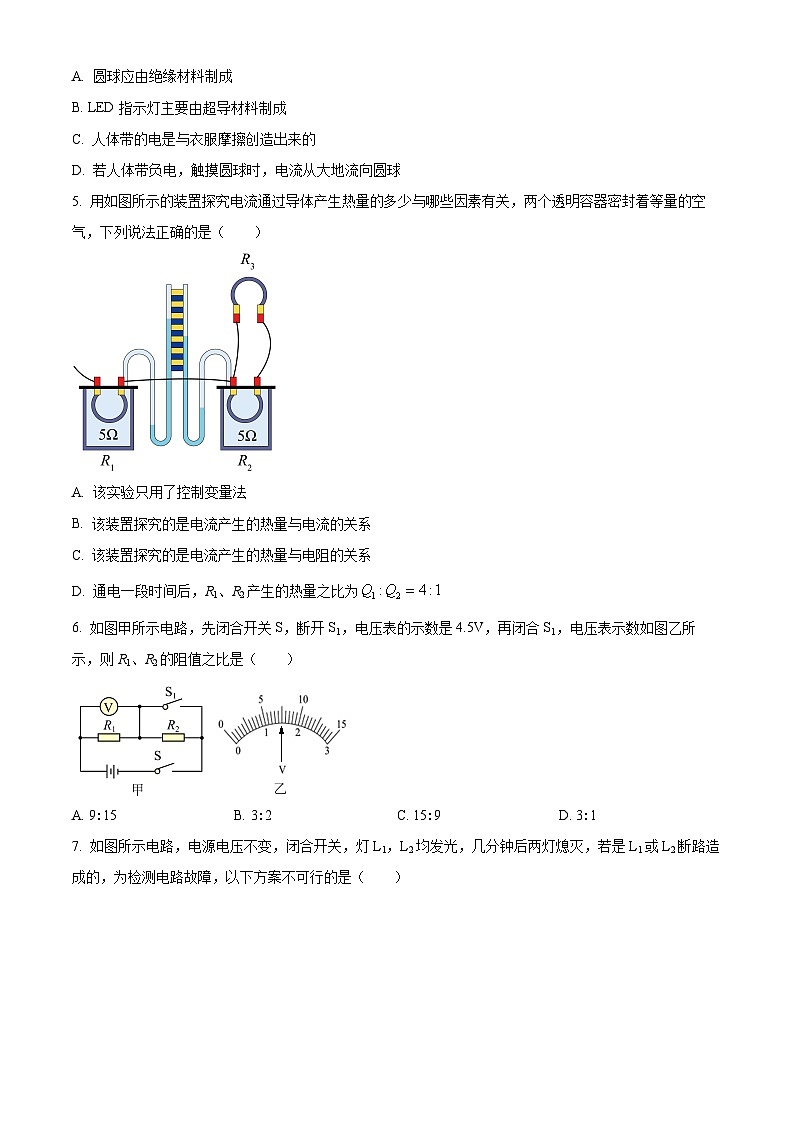

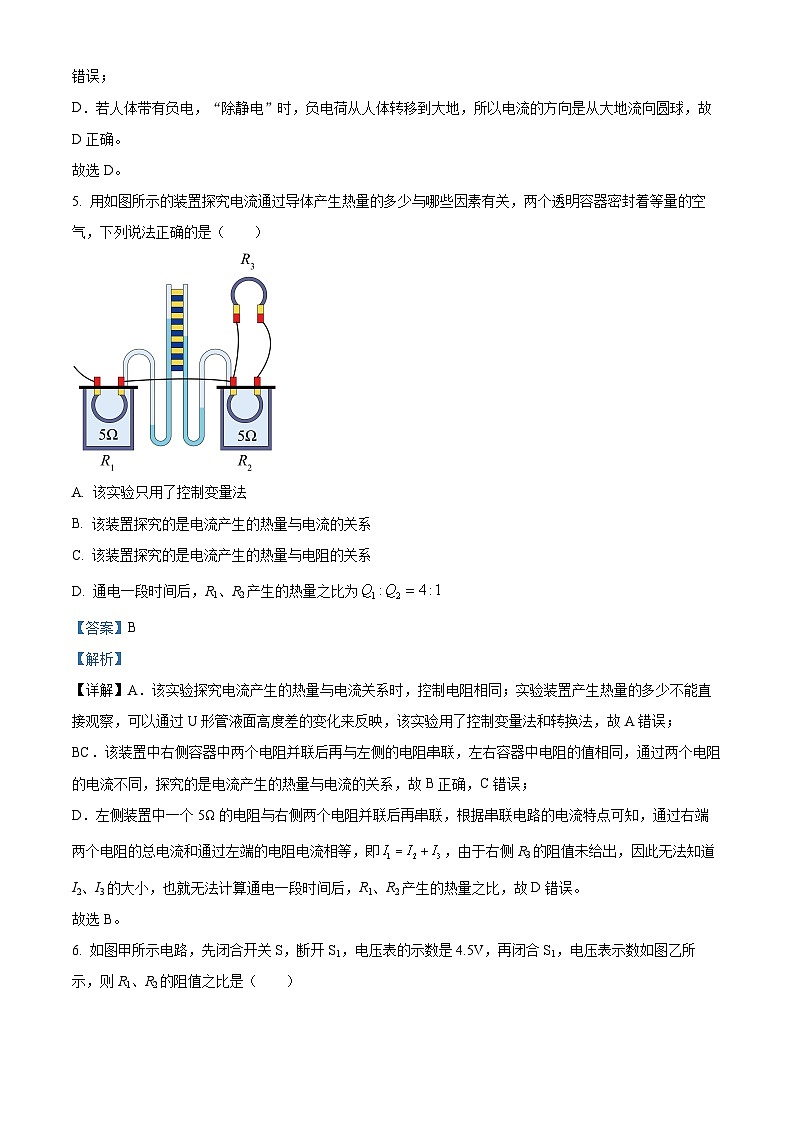

5. 用如圖所示的裝置探究電流通過導體產生熱量的多少與哪些因素有關，兩個透明容器密封著等量的空氣，下列說法正確的是（ ）
A. 該實驗只用了控制變量法
B. 該裝置探究的是電流產生的熱量與電流的關系
C. 該裝置探究的是電流產生的熱量與電阻的關系
D. 通電一段時間后，R1、R2產生的熱量之比為
6. 如圖甲所示電路，先閉合開關S，斷開S1，電壓表的示數是4.5V，再閉合S1，電壓表示數如圖乙所示，則R1、R2的阻值之比是（ ）
A. 9:15B. 3:2C. 15:9D. 3:1
7. 如圖所示電路，電源電壓不變，閉合開關，燈L1，L2均發光，幾分鐘后兩燈熄滅，若是L1或L2斷路造成的，為檢測電路故障，以下方案不可行的是（ ）
A. 將一根導線接在L1兩端
B. 將電壓表并聯在L2兩端
C. 用與L2規格相同且完好的燈泡替換L2
D. 將電流表串聯在兩燈之間
二、填空題：本大題共7小題，每空1分，共21分.
8. 原子的中心是原子核，原子核由質子和______組成，在原了核周圍，有一定數目的帶______（選填“負”或“正”）電荷的______繞其運動。
9. 【亞運會主題】2023年9月23日，第19屆亞運會在杭州隆重開幕，如圖所示，杭州亞運會倒計時200天時，千架無人機點亮西湖夜空，無人機在空中發光時，將_______能轉化為_______能和光能，在轉化的過程中，能的總量_______（選填“增大”“減少”或“不變”）。
10. 【亞運會主題】2023年9月23日，第19屆亞運會在杭州隆重開幕，亞運會賽場的草坪下方裝有濕度傳感器，如圖所示是草坪灌溉系統的簡化電路圖，電源電壓恒定，R1為定值電阻，R2為濕敏傳感器（濕度越大，阻值越?。?，當電壓表示數達到一定值時，系統對草坪自動噴水，閉合開關S，若草坪的濕度減小，則電路中的電流______，電壓表示數______，電路消耗的電功率______（均選填“變大”“變小”或“不變”）。
11. 用下圖所示的兩套完全相同的器材，比較酒精和煤油的熱值大小，分別在兩個燃燒皿中放入質量_______（選填“相同”或“不同”）的酒精和煤油.點燃后加熱質量相等的水，通過比較燃料_______（選填“燃燒相同時間”或“全部燃燒”）后溫度計示數的變化來比較燃料的熱值大小。實驗結束時，乙裝置中水溫升高較多，可初步判斷______的熱值較大。
12. 某款智能手機的內置電池容量是5000mA·h，支持88W有線超級快充，手機在充電時，手機電池相當于電路中的______，使用有線超級快充時，若充電電壓是20V，則充電電流是______A。該手機電池的電壓是3.7V，充滿電后儲存的電能為______J。
13. 如圖甲所示是小燈泡L和電阻R的I-U關系圖象，則電阻R的阻值為______Ω，將它們接入圖乙所示的電路，當電源電壓是3V時，電流表的示數是______A，此時燈L的功率是______W。
14. 如圖所示是小明家的電能表，他家同時使用的用電器總功率不能超過______W，小明打開家里的一臺空調單獨工作5min，發現電能表的指示燈閃爍了320次，則該空調消耗的電能是______J，工作時的實際電功率為______W。
三、作圖題：本題7分
15. 根據圖示的實物圖，在方框內畫出對應的電路圖。

16. 如圖所示，請將圖中各元件正確接入家庭電路中，其中開關只控制電燈，三孔插座帶保險裝置，電路連接要符合安全用電原則。
17. 如圖甲所示為一款帶風扇的便攜式臺燈桌。臺燈和風扇可以單獨工作，且風扇有兩擋風力（通過串聯定值電阻實現），圖乙是其部分簡化電路。請你在虛框內分別填入燈泡、電動機和定值電阻的電路元件符號。
四、實驗題：本大題共3小題，第16小分，第17小分，第18小分，共20分
18. 如圖所示，電壓表的示數是______V，電阻箱的示數為______Ω。
19. 如圖所示，當滑動變阻器的滑片P向左移動時，要使滑動變阻器的電阻變小，另一根導線應與滑動變阻器的______（選填“A”“C”或“D”）接線柱連接。
20. 如圖所示是探究串聯電路的電流規律的實驗電路。實驗中，應選擇兩個規格______（選填“相同”或“不同”）的小燈泡，若測得A、B、C三處的電流大小關系為IA=IB=IC，則可初步得出結論：在串聯電路中，______。
21. 如圖所示，用絲綢摩擦過的玻璃棒帶______（選填“正”或“負”）電荷，當靠近鋁箔條的一端時，鋁箔條會偏轉，這是因為帶電體具有______的性質。
22. 用圖所示的實驗裝置，探究水和食用油的吸熱情況，兩燒杯和電加熱器的規格均相同。

（1）實驗前，兩只燒杯中應分別裝入質量______（選填“相同”或“不相同”）的水和食用油，需要用到的測量工具是______；
（2）實驗時，通過______（選填“加熱時間長短”或“升高的溫度”）來反映物質吸收熱量的多少；
（3）記錄水和食用油的初溫，開始實驗，每隔1min記錄一次數據，填在表格中，分析實驗數據可知，要想使水和食用油的最終溫度相同，需要給______加熱更長時間，表明______的吸熱能力更強（均選填“水”或“食用油”）；
（4）通過實驗還發現，在加熱1min后，食用油的溫度低于水的溫度，造成這一現象的原因可能是______。
23. 用圖甲所示的電路探究電流與電阻的關系，電源電壓恒為9V，滑動變阻器規格為“50Ω 2A”，定值電阻的阻值為5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
（1）根據圖甲所示電路圖，請用筆畫線代替導線，將圖乙所示的實物圖連接完整（導線不允許交叉）______；
（2）連接好電路，將滑動變阻器阻值調到最大，閉合開關，發現電壓表示數為0，電流表有示數，導致這一現象原因可能是______（選填“電阻Rx斷路”或“電阻Rx短路”）；
（3）排除故障后繼續實驗，并記錄數據，第5次實驗中電流表示數如圖丙，其讀數為______A；
（4）將6次實驗數據描繪在圖丁中，請你用平滑曲線將6個點連接起來______，觀察數據和圖象可以得出：當電壓一定時，通過導體電流與導體的電阻成______（選填“正比”或“反比”）；
（5）實驗完成后，在評估“將5Ω電阻更換成10Ω電阻繼續實驗”這一環節中，兩組有不同的操作方法：
A組認為：更換成10Ω電阻后應將滑動變阻器阻值調到最大，才能閉合開關進行實驗
B組認為：更換成10Ω電阻后不需將滑動變阻器阻值調到最大，可直接閉合開關進行實驗
你認為______（選填A(yù)或B）正確，理由是______。
五、計算題：本大題共2小題，第19小分，第20小分，共13分
24. 每逢冬至，廣東人的餐桌上都少不了一份湯圓.煮湯圓時，要先把水燒開，再下湯圓煮熟.在1個標準大氣壓下，將2.5kg的水從20℃加熱到沸騰，c水=4.2×103J/（kg·℃），q天然氣=4×107J/m3，燃?xì)庠畹男适?0%，求：
（1）水吸收的熱量；
（2）天然氣完全燃燒放出的熱量；
（3）消耗的天然氣。
25. 如圖甲是一款家庭常用的小型電中藥鍋，額定電壓為220V，其電路簡圖如圖乙所示，定值電阻R1、R2都是發熱電阻，低溫?fù)醯墓β蕿?20W，中溫?fù)醯墓β蕿?40W。求：
（1）R1的阻值；
（2）高溫?fù)醯墓β剩?br>（3）電源的實際電壓為198V時，中藥鍋中溫?fù)豕ぷ?0min消耗的電能。
六、綜合能力題：本大題共3小題，第21小分，第22小分，第23小分，共18分
26. 某同學為學校食堂設計了“節約秤”，如圖甲所示，載物臺和餐盤的質量均為100g，將餐盤放在載物臺上，若餐盤內剩余食物的質量大于50g，提示器R1就會發出提示音，電源電壓恒為6V，提示器R1的電阻不變，壓敏電阻R2的阻值隨載物臺、餐盤和食物總質量m的關系如圖乙所示。
（1）壓敏電阻的阻值隨所放物體質量的減小而______；
（2）若餐盤內沒有食物時，電流表示數為0.06A，則R1的阻值是______Ω；
（3）若用餐結束后，餐盤內剩余食物的質量為50g，他將餐盤放在載物臺上，電流表的示數為______A，此時“節約秤”消耗的功率為______W；
（4）若用餐結束將餐盤放在載物臺上時，電流表的示數為0.12A，提示器R1______（選填“會”或“不會”）發出提示音。
27. 如圖所示是探究導體電阻與導體長度的關系的實驗電路，器材有：電流表、電壓表、滑動變阻器、開關各一個，干電池兩節，粗細相同的鎳鉻合金絲6根，導線若干。
（1）閉合開關前，應將滑動變阻器的滑片移動到______（選填“a”或“b”）端；
（2）依次將鎳鉻合金絲接入電路進行實驗，調節滑動變阻器，使電壓表示數保持為2.4V，記錄電流表示數到表格中，分析表中數據可知，第4根鎳鉻合金絲的電阻為______Ω；可得出的結論是：導體材料和______相同時，導體的電阻與導體長度成______；
（3）如圖所示是一種測定油箱內油量裝置圖，其中R是滑動變阻器的電阻片，金屬桿AP可以繞O點轉動，P為金屬滑片，油箱內油量越多，油量表的示數越大，請將電路圖補充完整______。
28. 閱讀材料，回答問題。
電熱油汀取暖器
如圖甲所示是某品牌電熱油汀取暖器，這種取暖器內充有新型導熱油，當電源接通時，電熱管周圍的導熱油被加熱，溫度變高的導熱油上升到腔體的上部，沿著散熱管或散熱片進行對流循環，通過腔體壁將熱量散發出去，從而實現對空間的加熱，被冷卻之后的導熱油又會下降到電熱管的周圍，之后開始進行新的循環。
相比于北方的暖氣用水作為供暖介質，油汀取暖器利用導熱油來供暖，具有吸熱升溫快的優點，另外，因為導熱油是絕緣休，在電熱管通電情況下，導熱油不會與周圍物質發生化學反應取暖器內部不易被腐蝕生銹，里面的導熱油也無需更換。
（1）電熱油汀取暖器工作時，電熱管的內能是通過______的方式改變的，導熱油的內能是通過______的方式改變的（均選填“做功”或“熱傳遞”）；
（2）下列能正確反映水和導熱油吸收熱量與溫度變化關系的圖象是______（選填字母）；
（3）請你從比熱容的角度解釋電熱油汀取暖器用導熱油作為供暖介質而不是用水作為供暖介質的原因：______；
（4）如圖乙為該取暖器的電路圖，圖丙為該款取暖器工作30min的功率隨時間變化圖象，取暖器處于高溫?fù)鯐r，電路中的電流為______A。發熱電阻R2的阻值為______Ω。取暖器工作30min，消耗的電能為______J。加熱時間/min
0
1
2
3
4
5
6
水的溫度/℃
20
24
29
35
40
45
50
食用油的溫度/℃
20
23
34
45
54
64
75
實驗次數
1
2
3
4
5
6
電阻R/Ω
5
10
15
20
25
30
電流I/A
1.2
0.6
0.4
0.3
02
實驗次數
1
2
3
4
5
6
長度L/cm
10
20
30
40
50
60
電壓U/V
2.4
電流I/A
1.2
0.6
0.4
0.3
0.24
0.2
電阻R/Ω
2
4
6
10
12
