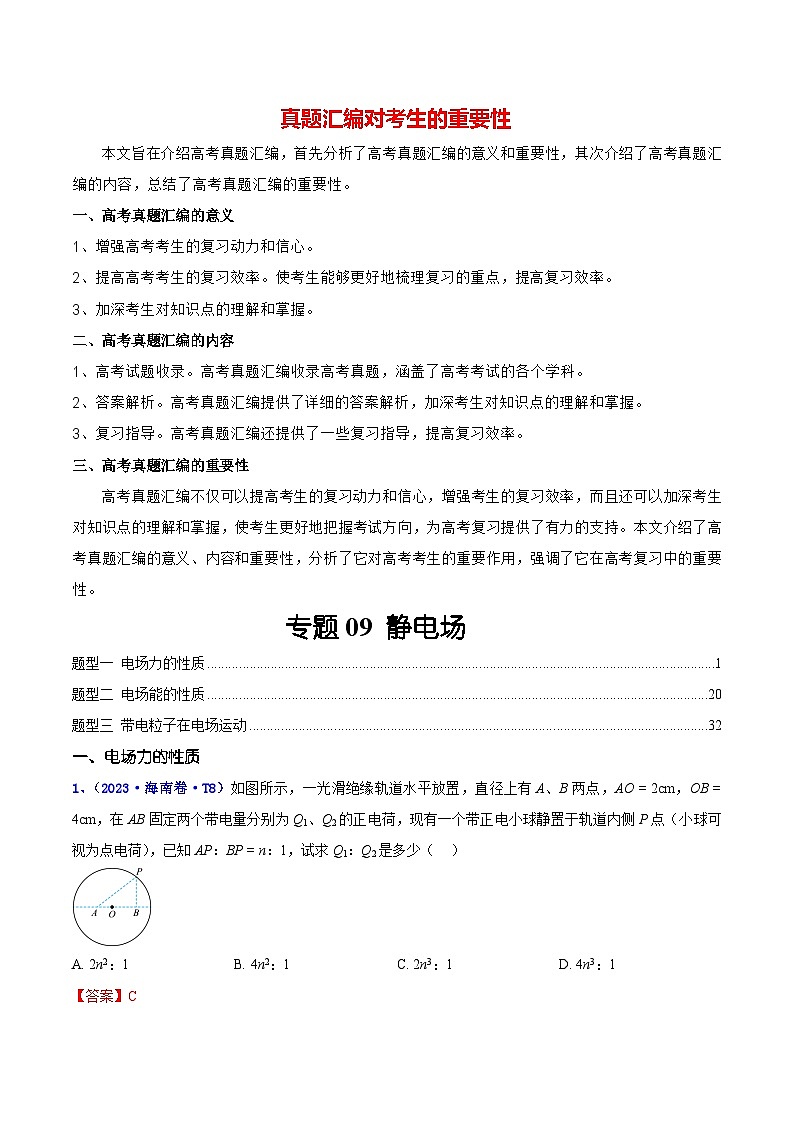

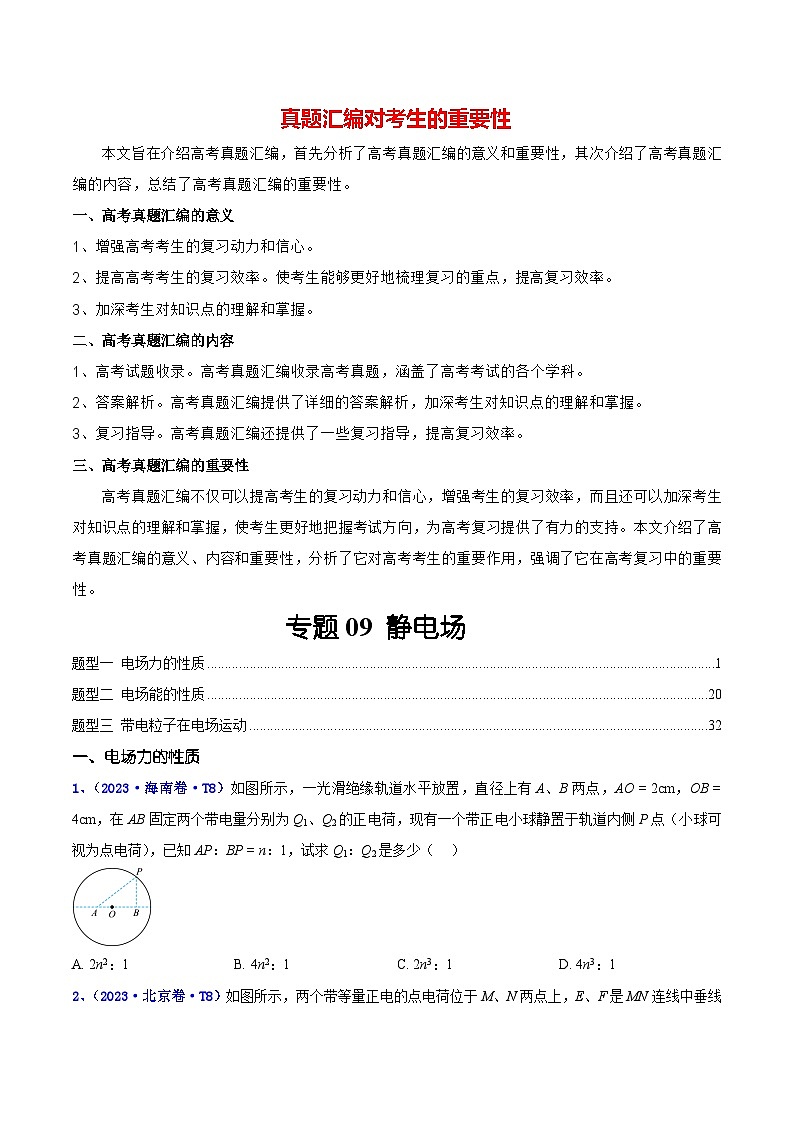

一、高考真題匯編的意義
1、增強高考考生的復習動力和信心。
2、提高高考考生的復習效率。使考生能夠更好地梳理復習的重點，提高復習效率。
3、加深考生對知識點的理解和掌握。
二、高考真題匯編的內容
1、高考試題收錄。高考真題匯編收錄高考真題，涵蓋了高考考試的各個學科。
2、答案解析。高考真題匯編提供了詳細的答案解析，加深考生對知識點的理解和掌握。
3、復習指導。高考真題匯編還提供了一些復習指導，提高復習效率。
三、高考真題匯編的重要性
高考真題匯編不僅可以提高考生的復習動力和信心，增強考生的復習效率，而且還可以加深考生對知識點的理解和掌握，使考生更好地把握考試方向，為高考復習提供了有力的支持。本文介紹了高考真題匯編的意義、內容和重要性，分析了它對高考考生的重要作用，強調了它在高考復習中的重要性。
專題09 靜電場
\l "_Tc596" 題型一 電場力的性質1
\l "_Tc2376" 題型二 電場能的性質20
\l "_Tc2376" 題型三 帶電粒子在電場運動32
電場力的性質

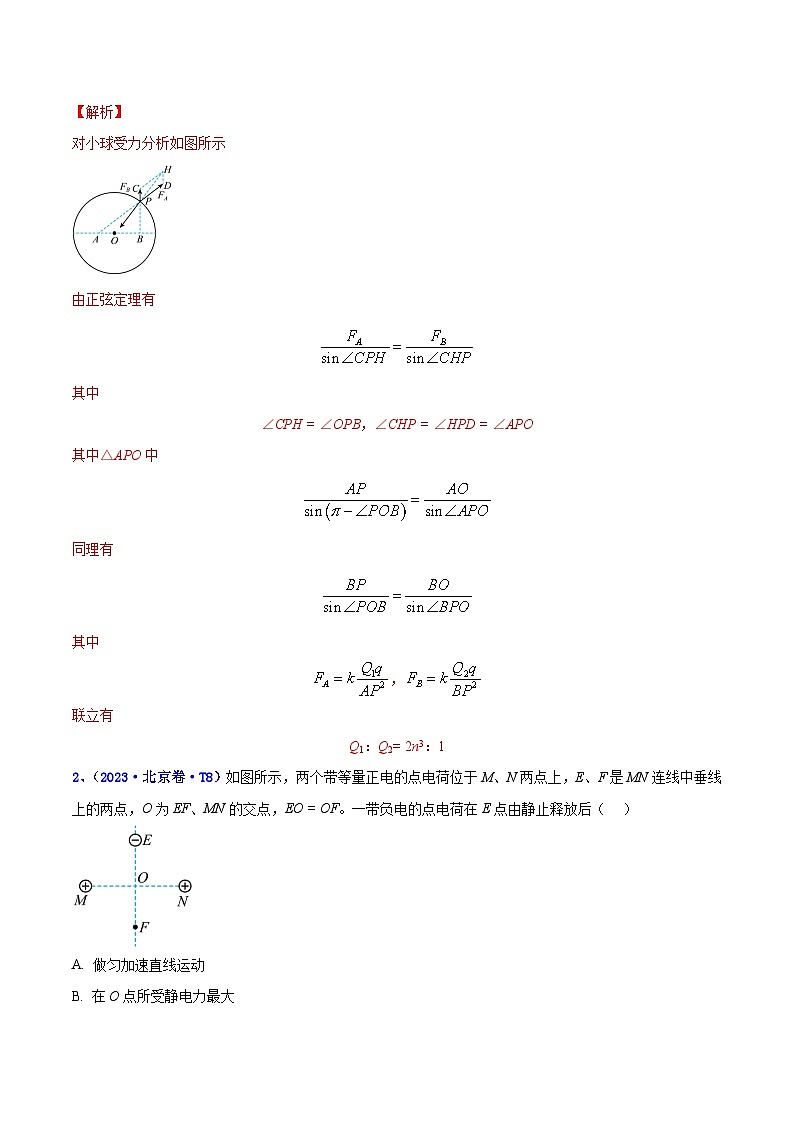

1、（2023·海南卷·T8）如圖所示，一光滑絕緣軌道水平放置，直徑上有A、B兩點，AO = 2cm，OB = 4cm，在AB固定兩個帶電量分別為Q1、Q2的正電荷，現有一個帶正電小球靜置于軌道內側P點（小球可視為點電荷），已知AP：BP = n：1，試求Q1：Q2是多少（ ）

A. 2n2：1B. 4n2：1C. 2n3：1D. 4n3：1

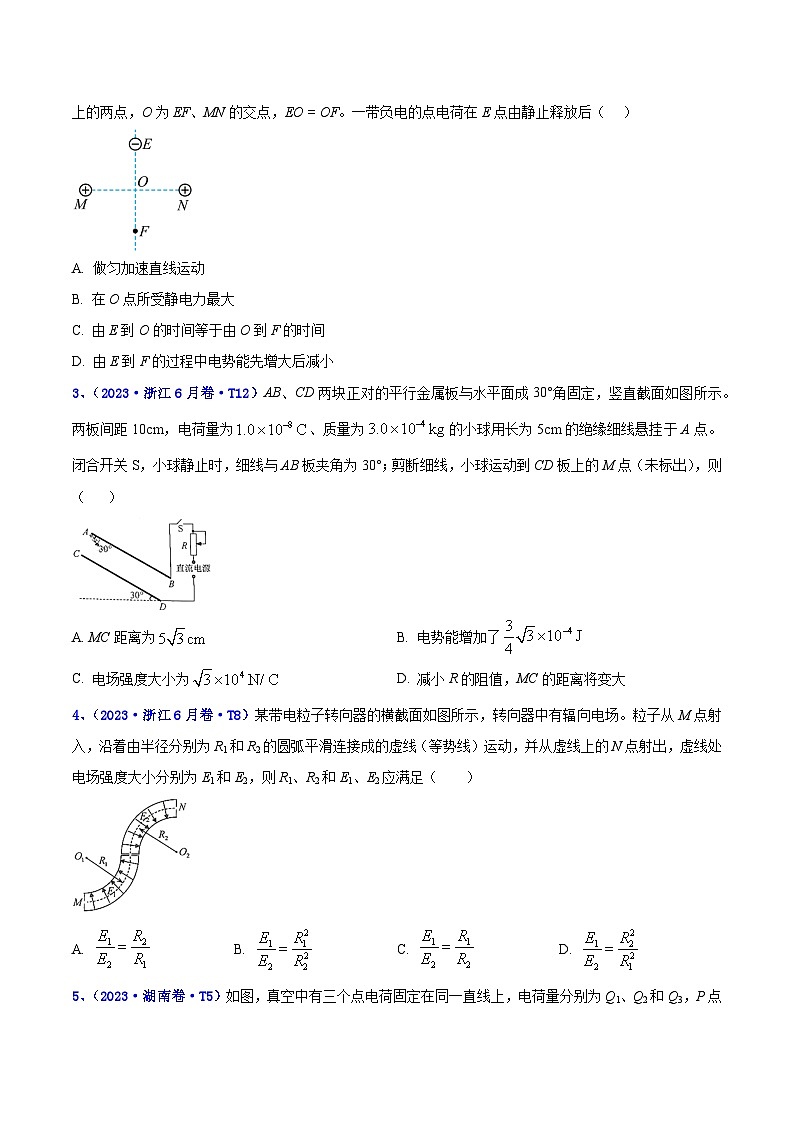

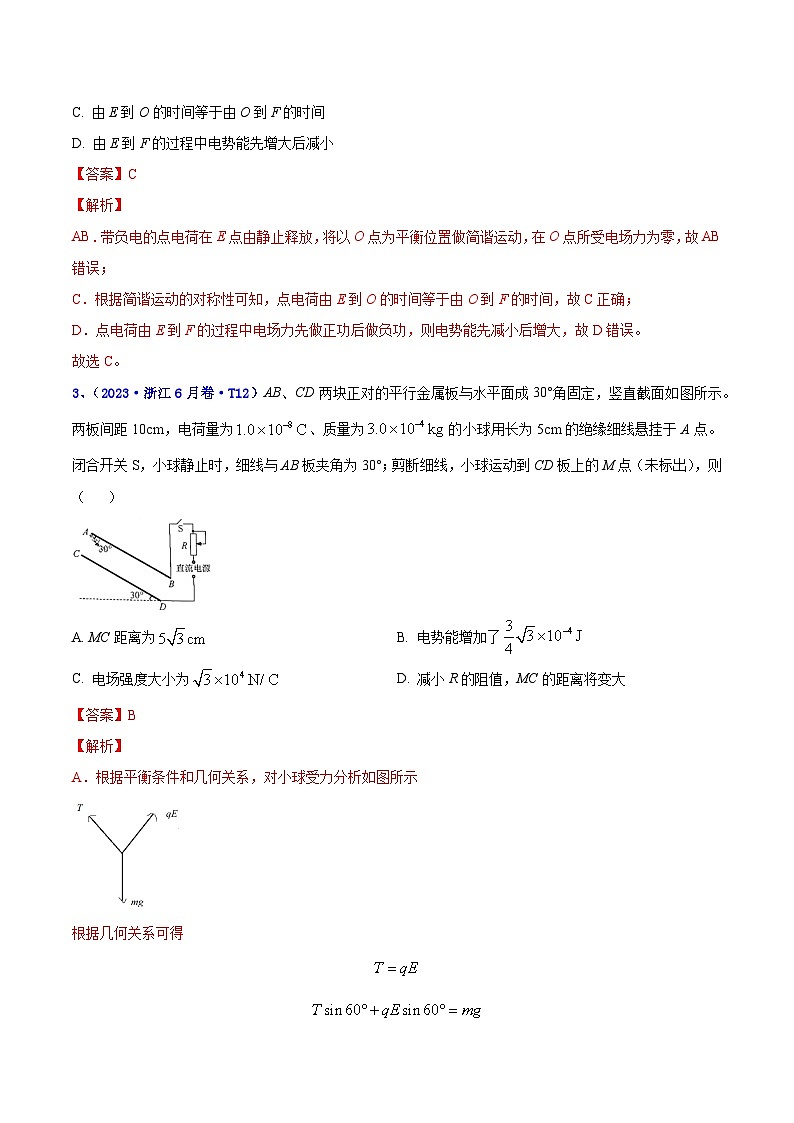

2、（2023·北京卷·T8）如圖所示，兩個帶等量正電的點電荷位于M、N兩點上，E、F是MN連線中垂線上的兩點，O為EF、MN的交點，EO = OF。一帶負電的點電荷在E點由靜止釋放后（ ）

A. 做勻加速直線運動
B. 在O點所受靜電力最大
C. 由E到O的時間等于由O到F的時間
D. 由E到F的過程中電勢能先增大后減小
3、（2023·浙江6月卷·T12）AB、CD兩塊正對的平行金屬板與水平面成30°角固定，豎直截面如圖所示。兩板間距10cm，電荷量為、質量為的小球用長為5cm的絕緣細線懸掛于A點。閉合開關S，小球靜止時，細線與AB板夾角為30°；剪斷細線，小球運動到CD板上的M點（未標出），則（ ）
A. MC距離為B. 電勢能增加了
C. 電場強度大小為D. 減小R的阻值，MC的距離將變大
4、（2023·浙江6月卷·T8）某帶電粒子轉向器的橫截面如圖所示，轉向器中有輻向電場。粒子從M點射入，沿著由半徑分別為R1和R2的圓弧平滑連接成的虛線（等勢線）運動，并從虛線上的N點射出，虛線處電場強度大小分別為E1和E2，則R1、R2和E1、E2應滿足（ ）
A. B. C. D.
5、（2023·湖南卷·T5）如圖，真空中有三個點電荷固定在同一直線上，電荷量分別為Q1、Q2和Q3，P點和三個點電荷的連線與點電荷所在直線的夾角分別為90°、60°、和30°。若P點處的電場強度為零，q > 0，則三個點電荷的電荷量可能為（ ）

A. Q1= q，，Q3= qB. Q1= －q，，Q3= －4q
C. Q1= －q，，Q3= －qD. Q1= q，，Q3= 4q
6、（2022·重慶卷·T8）如圖為兩點電荷Q、的電場等勢面分布示意圖，Q、位于x軸上，相鄰等勢面的電勢差為。若x軸上的M點和N點位于等勢面上，P為某等勢面上一點，則（ ）
A. N點的電場強度大小比M點的大
B. Q為正電荷
C. M點的電場方向沿x軸負方向
D. P點與M點的電勢差為
7、（2022·江蘇卷·T9）如圖所示，正方形ABCD四個頂點各固定一個帶正電的點電荷，電荷量相等，O是正方形的中心，將A點的電荷沿OA的延長線向無窮遠處移動，則（ ）
A. 在移動過程中，O點電場強度變小
B. 在移動過程中，C點的電荷所受靜電力變大
C. 在移動過程中，移動的電荷所受靜電力做負功
D. 當其移動到無窮遠處時，O點的電勢高于A點
8、（2022·上海卷·T16）水平面上有一帶電量為Q的均勻帶電圓環，圓心為O，其中央軸線上距離O點為d的位置處也有帶電量為q的點電荷。若點電荷受到的電場力為F，則F k（k為靜電力恒量）(選填：“＞”、“＜”或“＝”)。靜電力恒量k的單位為 （用“SI單位制”中的基本單位表示）。
9、（2022·湖南卷·T2）如圖，四根完全相同的均勻帶正電絕緣長棒對稱放置在長方體的四條長邊a、b、c、d上。移去a處的絕緣棒，假定另外三根絕緣棒電荷分布不變。關于長方體幾何中心O點處電場強度方向和電勢的變化，下列說法正確的是（ ）
A. 電場強度方向垂直指向a，電勢減小B. 電場強度方向垂直指向c，電勢減小
C. 電場強度方向垂直指向a，電勢增大D. 電場強度方向垂直指向c，電勢增大
10、（2022·山東卷·T3）半徑為R的絕緣細圓環固定在圖示位置，圓心位于O點，環上均勻分布著電量為Q的正電荷。點A、B、C將圓環三等分，取走A、B處兩段弧長均為的小圓弧上的電荷。將一點電荷q置于延長線上距O點為的D點，O點的電場強度剛好為零。圓環上剩余電荷分布不變，q為（ ）
A. 正電荷，B. 正電荷，
C. 負電荷，D. 負電荷，
11、（2021·廣東卷·T6）圖是某種靜電推進裝置的原理圖，發射極與吸極接在高壓電源兩端，兩極間產生強電場，虛線為等勢面，在強電場作用下，一帶電液滴從發射極加速飛向吸極，a、b是其路徑上的兩點，不計液滴重力，下列說法正確的是（ ）
A. a點的電勢比b點的低
B. a點的電場強度比b點的小
C. 液滴在a點的加速度比在b點的小
D. 液滴在a點的電勢能比在b點的大
12、（2021·海南卷·T11）如圖，在勻強電場中有一虛線圓，和是圓的兩條直徑，其中與電場方向的夾角為，，與電場方向平行，a、b兩點的電勢差。則（ ）
A. 電場強度的大小
B. b點的電勢比d點的低
C. 將電子從c點移到d點，電場力做正功
D. 電子在a點的電勢能大于在c點的電勢能
13、（2021·河北卷·T10）如圖，四個電荷量均為的點電荷分別放置于菱形的四個頂點，其坐標分別為、、和，其中x軸上的兩個點電荷位置固定，y軸上的兩個點電荷可沿y軸對稱移動（），下列說法正確的是（ ）
A. 除無窮遠處之外，菱形外部電場強度處處不為零
B. 當取某值時，可使得菱形內部只存在兩個電場強度為零的點
C. 當時，將一帶負電的試探電荷由點移至點，靜電力做正功
D. 當時，將一帶負電的試探電荷放置在點處，其所受到的靜電力方向與x軸正方向成傾斜向上
14、（2021·湖北卷·T11）如圖所示，一勻強電場E大小未知、方向水平向右。兩根長度均為L的絕緣輕繩分別將小球M和N懸掛在電場中，懸點均為O。兩小球質量均為m、帶等量異號電荷，電荷量大小均為q（q>0）。平衡時兩輕繩與豎直方向的夾角均為θ=45°。若僅將兩小球的電荷量同時變?yōu)樵瓉淼?倍，兩小球仍在原位置平衡。已知靜電力常量為k，重力加速度大小為g，下列說法正確的是（ ）
A. M帶正電荷B. N帶正電荷
C. D.
15、（2021·湖北卷·T8）關于電場，下列說法正確的是（ ）
A. 電場是物質存在的一種形式
B. 電場力一定對正電荷做正功
C. 電場線是實際存在的線，反映電場強度的大小和方向
D. 靜電場的電場線總是與等勢面垂直，且從電勢高的等勢面指向電勢低的等勢面
16、（2021·湖南卷·T4）如圖，在位置放置電荷量為的正點電荷，在位置放置電荷量為的負點電荷，在距為的某點處放置正點電荷Q，使得點的電場強度為零。則Q的位置及電荷量分別為（ ）
A. ，B. ，
C. ，D. ，
17、（2021·江蘇卷·T10）一球面均勻帶有正電荷，球內的電場強度處處為零，如圖所示，O為球心，A、B為直徑上的兩點，，現垂直于將球面均分為左右兩部分，C為截面上的一點，移去左半球面，右半球面所帶電荷仍均勻分布，則（ ）
A. O、C兩點電勢相等
B. A點的電場強度大于B點
C. 沿直線從A到B電勢先升高后降低
D. 沿直線從A到B電場強度逐漸增大
18、（2021·浙江省6月卷·T3）如圖所示，在火箭發射塔周圍有鋼鐵制成的四座高塔，高塔的功能最有可能的是（ ）
A. 探測發射臺周圍風力的大小B. 發射與航天器聯系的電磁波
C. 預防雷電擊中待發射的火箭D. 測量火箭發射過程的速度和加速度
19、（2021·山東卷·T6）如圖甲所示，邊長為a的正方形，四個頂點上分別固定一個電荷量為的點電荷；在區間，x軸上電勢的變化曲線如圖乙所示。現將一電荷量為的點電荷P置于正方形的中心O點，此時每個點電荷所受庫侖力的合力均為零。若將P沿x軸向右略微移動后，由靜止釋放，以下判斷正確的是（ ）
A. ，釋放后P將向右運動
B. ，釋放后P將向左運動
C. ，釋放后P將向右運動
D. ，釋放后P將向左運動
電場能的性質
20、（2023·廣東卷·T9）電子墨水是一種無光源顯示技術，它利用電場調控帶電顏料微粒的分布，使之在自然光的照射下呈現出不同顏色．透明面板下有一層膠囊，其中每個膠囊都是一個像素．如圖所示，膠囊中有帶正電的白色微粒和帶負電的黑色微粒．當膠囊下方的電極極性由負變正時，微粒在膠囊內遷移（每個微粒電量保持不變），像素由黑色變成白色．下列說法正確的有（ ）

A. 像素呈黑色時，黑色微粒所在區域的電勢高于白色微粒所在區域的電勢
B. 像素呈白色時，黑色微粒所在區域的電勢低于白色微粒所在區域的電勢
C. 像素由黑變白的過程中，電場力對白色微粒做正功
D. 像素由白變黑的過程中，電場力對黑色微粒做負功
21、（2023·海南卷·T12）如圖所示，正三角形三個頂點固定三個等量電荷，其中帶正電，帶負電，為邊的四等分點，下列說法正確的是（ ）

A. 、兩點電場強度相同B. 、兩點電勢相同
C. 負電荷在點電勢能比在點時要小D. 負電荷在點電勢能比在點時要大
22、（2023·海南卷·T7）如圖所示電路，已知電源電動勢為E，內阻不計，電容器電容為C，閉合開關K，待電路穩定后，電容器上電荷量為（ ）

A. CEB. C. D.
23、（2023·山東卷·T11）如圖所示，正六棱柱上下底面的中心為O和，A、D兩點分別固定等量異號的點電荷，下列說法正確的是（ ）

A. 點與點的電場強度大小相等
B. 點與點的電場強度方向相同
C. 點與點的電勢差小于點與點的電勢差
D. 將試探電荷由F點沿直線移動到O點，其電勢能先增大后減小
24、（2023·湖北卷·T3）在正點電荷Q產生的電場中有M、N兩點，其電勢分別為、，電場強度大小分別為、。下列說法正確的是（ ）
A. 若，則M點到電荷Q的距離比N點的遠
B. 若，則M點到電荷Q的距離比N點的近
C. 若把帶負電的試探電荷從M點移到N點，電場力做正功，則
D. 若把帶正電的試探電荷從M點移到N點，電場力做負功，則
25、（2023·遼寧卷·T9）圖為金屬四極桿帶電粒子質量分析器的局部結構示意圖，圖為四極桿內垂直于x軸的任意截面內的等勢面分布圖，相鄰兩等勢面間電勢差相等，則（ ）
A. P點電勢比M點的低
B. P點電場強度大小比M點的大
C. M點電場強度方向沿z軸正方向
D. 沿x軸運動的帶電粒子，電勢能不變
26、（2022·福建卷·T）平時我們所處的地球表面，實際上存在場強大小為的電場，可將其視為勻強電場，在地面立一金屬桿后空間中的等勢面如圖所示。空間中存在a、b、c三點，其中a點位于金屬桿正上方，b、c等高。則下列說法正確的是（ ）
A. b、c兩點的電勢差B. a點場強大小大于
C. a點場強方向水平向右D. a點的電勢低于c點
27、（2022·天津卷·T2）如圖所示，一正點電荷固定在圓心，M、N是圓上的兩點，下列說法正確的是（ ）
A. M點和N點電勢相同
B. M點和N點電場強度相同
C. 負電荷由M點到N點，電勢能始終增大
D. 負電荷由M點到N點，電場力始終做正功
28、（2022·重慶卷·T2）如圖為某同學采用平行板電容器測量材料豎直方向尺度隨溫度變化裝置示意圖，電容器上極板固定，下極板可隨材料尺度的變化上下移動，兩極板間電壓不變。若材料溫度降低時，極板上所帶電荷量變少，則（ ）
A. 材料豎直方向尺度減小B. 極板間電場強度不變
C. 極板間電場強度變大D. 電容器電容變大
29、（2022·海南卷·T13）如圖，帶正電q=的物塊A放在水平桌面上，利用細繩通過光滑的滑輪與B相連，A處在勻強電場中，，從O開始，A與桌面的動摩擦因數隨x的變化如圖所示，取O點電勢能為零，A、B質量均為，B離滑輪的距離足夠長，則（ ）
A．它們運動的最大速度為
B．它們向左運動的最大位移為
C．當速度為時，A的電勢能可能是
D．當速度為時，繩子的拉力可能是
30、（2022·海南卷·T9）某帶電體周圍的電場線和等勢面如圖所示，設A點的電場強度為EA，電勢為φA，B點的電場強度為EB，電勢為φB，則有
A. EA＞EB， B. EA＜EB
C.，φA＞φB D. φA＜φB
31、（2022·浙江6月卷·T9）如圖所示，帶等量異種電荷的兩正對平行金屬板M、N間存在勻強電場，板長為L（不考慮邊界效應）。t=0時刻，M板中點處的粒子源發射兩個速度大小為v0的相同粒子，垂直M板向右的粒子，到達N板時速度大小為；平行M板向下的粒子，剛好從N板下端射出。不計重力和粒子間的相互作用，則（ ）
A. M板電勢高于N板電勢
B. 兩個粒子的電勢能都增加
C. 粒子在兩板間的加速度為
D. 粒子從N板下端射出的時間
32、（2022·浙江1月卷·T10 ）某種氣體—電子放大器的局部結構是由兩塊夾有絕緣介質的平行金屬薄膜構成，其上存在等間距小孔，其中相鄰兩孔截面上的電場線和等勢線的分布如圖所示。下列說法正確的是（ ）
A. a點所在的線是等勢線
B. b點的電場強度比c點大
C. b、c兩點間的電勢差的值比a、c兩點間的大
D. 將電荷沿圖中的線從d→e→f→g移動時電場力做功為零
33、（2021·重慶卷·T4）電容式加速度傳感器可以用于觸發汽車安全氣囊等系統。如圖所示，極板M、N組成的電容器視為平行板電容器，M固定，N可左右運動，通過測量電容器極板之間電壓的變化來確定汽車的加速度。當汽車減速時，極板M、N的距離減小，若極板上電荷量保持不變，則該電容器
A. 電容變小
B. 極板間電壓變大
C. 極板間電場強度不變
D. 極板間電場強度變小
34、（2021·浙江1月卷·T5）如圖所示是某一帶電導體周圍的電場線與等勢面，A、C是同一等勢面上的兩點，B是另一等勢面上的一點。下列說法正確的是（ ）
A. 導體內部的場強左端大于右端B. A、C兩點的電勢均低于B點的電勢
C. B點的電場強度大于A點的電場強度D. 正電荷從A點沿虛線移到B點的過程中電場力做正功，電勢能減小
35、（2021·北京卷·T9）如圖所示的平面內，有靜止的等量異號點電荷，M、N兩點關于兩電荷連線對稱，M、P兩點關于兩電荷連線的中垂線對稱。下列說法正確的是（ ）
A. M點場強比P點的場強大B. M點的電勢比N點的電勢高
C. N點的場強與P點的場強相同D. 電子在M點的電勢能比在P點的電勢能大
36、（2021·湖南卷·T9）如圖，圓心為的圓處于勻強電場中，電場方向與圓平面平行，和為該圓直徑。將電荷量為的粒子從點移動到點，電場力做功為；若將該粒子從點移動到點，電場力做功為。下列說法正確的是（ ）
A. 該勻強電場的場強方向與平行
B. 將該粒子從點移動到點，電場力做功為
C. 點電勢低于點電勢
D. 若只受電場力，從點射入圓形電場區域的所有帶電粒子都做曲線運動
37、（2021·遼寧卷·T6）等量異號點電荷固定在水平向右的勻強電場中，電場分布如圖所示，實線表示電場線，虛線表示等勢線。將同一負電荷先后置于a、b兩點，電勢能分別為Epa和Epb，電荷所受電場力大小分別為Fa和Fb，則（ ）
A. ，F(xiàn)a>FbB. ，F(xiàn)aFbD. ，F(xiàn)a
