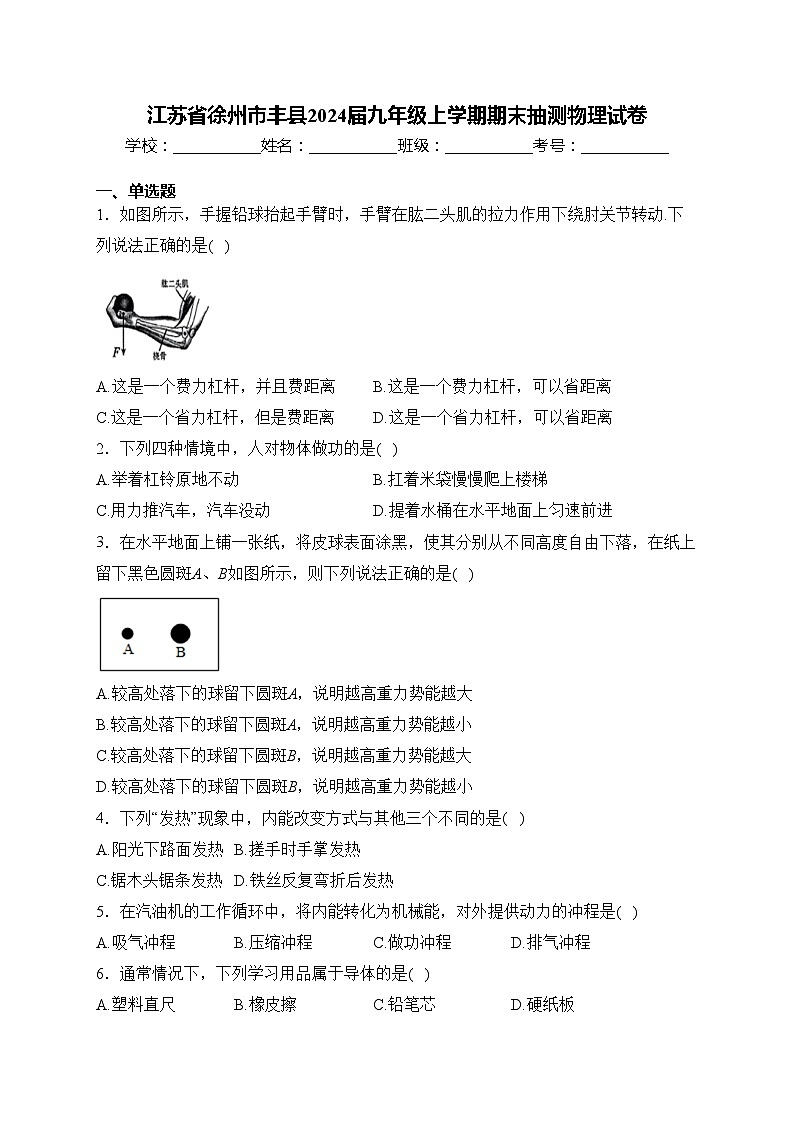

江蘇省徐州市豐縣2024屆九年級上學期期末抽測物理試卷(含答案)

這是一份江蘇省徐州市豐縣2024屆九年級上學期期末抽測物理試卷(含答案)，共16頁。試卷主要包含了單選題，填空題，作圖題，計算題，實驗題等內容，歡迎下載使用。

一、單選題
1．如圖所示，手握鉛球抬起手臂時，手臂在肱二頭肌的拉力作用下繞肘關節轉動.下列說法正確的是( )
A.這是一個費力杠桿，并且費距離B.這是一個費力杠桿，可以省距離
C.這是一個省力杠桿，但是費距離D.這是一個省力杠桿，可以省距離
2．下列四種情境中，人對物體做功的是( )
A.舉著杠鈴原地不動B.扛著米袋慢慢爬上樓梯
C.用力推汽車，汽車沒動D.提著水桶在水平地面上勻速前進
3．在水平地面上鋪一張紙，將皮球表面涂黑，使其分別從不同高度自由下落，在紙上留下黑色圓斑A、B如圖所示，則下列說法正確的是( )
A.較高處落下的球留下圓斑A，說明越高重力勢能越大
B.較高處落下的球留下圓斑A，說明越高重力勢能越小
C.較高處落下的球留下圓斑B，說明越高重力勢能越大
D.較高處落下的球留下圓斑B，說明越高重力勢能越小
4．下列“發熱”現象中，內能改變方式與其他三個不同的是( )
A.陽光下路面發熱B.搓手時手掌發熱
C.鋸木頭鋸條發熱D.鐵絲反復彎折后發熱
5．在汽油機的工作循環中，將內能轉化為機械能，對外提供動力的沖程是( )
A.吸氣沖程B.壓縮沖程C.做功沖程D.排氣沖程
6．通常情況下，下列學習用品屬于導體的是( )
A.塑料直尺B.橡皮擦C.鉛筆芯D.硬紙板

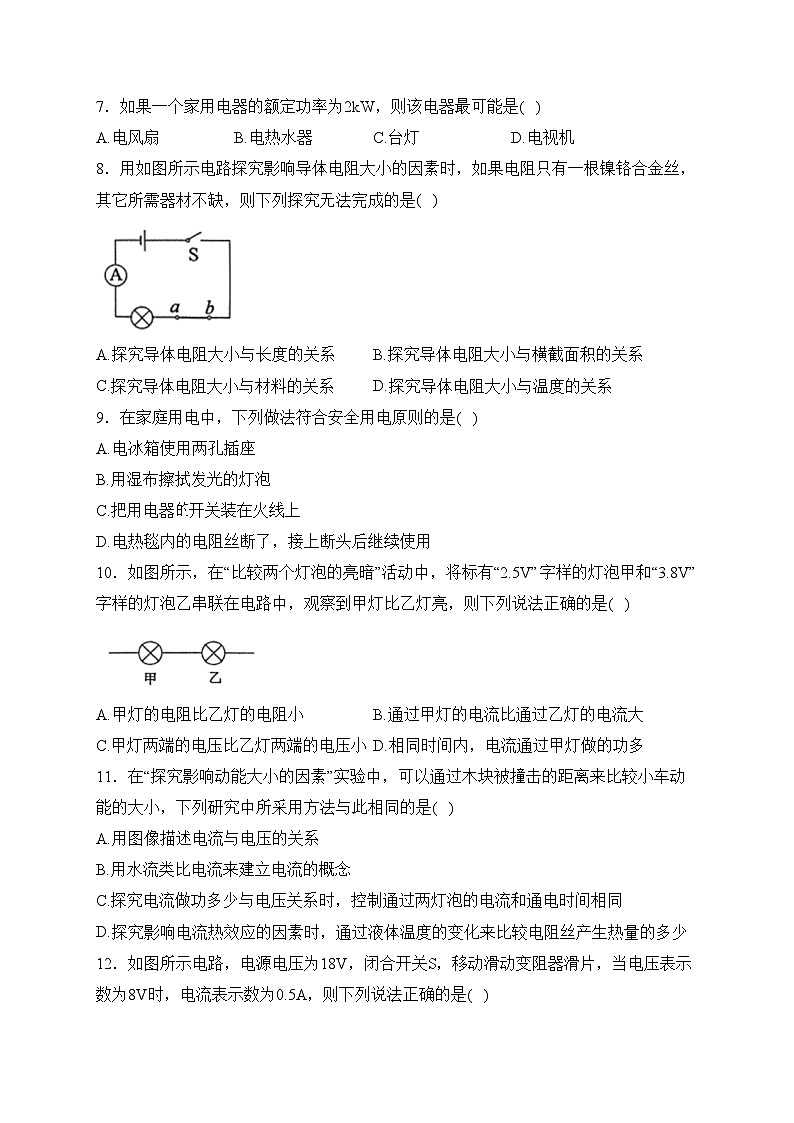

7．如果一個家用電器的額定功率為2kW，則該電器最可能是( )
A.電風扇B.電熱水器C.臺燈D.電視機
8．用如圖所示電路探究影響導體電阻大小的因素時，如果電阻只有一根鎳鉻合金絲，其它所需器材不缺，則下列探究無法完成的是( )
A.探究導體電阻大小與長度的關系B.探究導體電阻大小與橫截面積的關系
C.探究導體電阻大小與材料的關系D.探究導體電阻大小與溫度的關系
9．在家庭用電中，下列做法符合安全用電原則的是( )
A.電冰箱使用兩孔插座
B.用濕布擦拭發光的燈泡
C.把用電器開關裝在火線上
D.電熱毯內的電阻絲斷了，接上斷頭后繼續使用
10．如圖所示，在“比較兩個燈泡的亮暗”活動中，將標有“2.5V”字樣的燈泡甲和“3.8V”字樣的燈泡乙串聯在電路中，觀察到甲燈比乙燈亮，則下列說法正確的是( )
A.甲燈的電阻比乙燈的電阻小B.通過甲燈的電流比通過乙燈的電流大
C.甲燈兩端的電壓比乙燈兩端的電壓小D.相同時間內，電流通過甲燈做的功多
11．在“探究影響動能大小的因素”實驗中，可以通過木塊被撞擊的距離來比較小車動能的大小，下列研究中所采用方法與此相同的是( )
A.用圖像描述電流與電壓的關系
B.用水流類比電流來建立電流的概念
C.探究電流做功多少與電壓關系時，控制通過兩燈泡的電流和通電時間相同
D.探究影響電流熱效應的因素時，通過液體溫度的變化來比較電阻絲產生熱量的多少

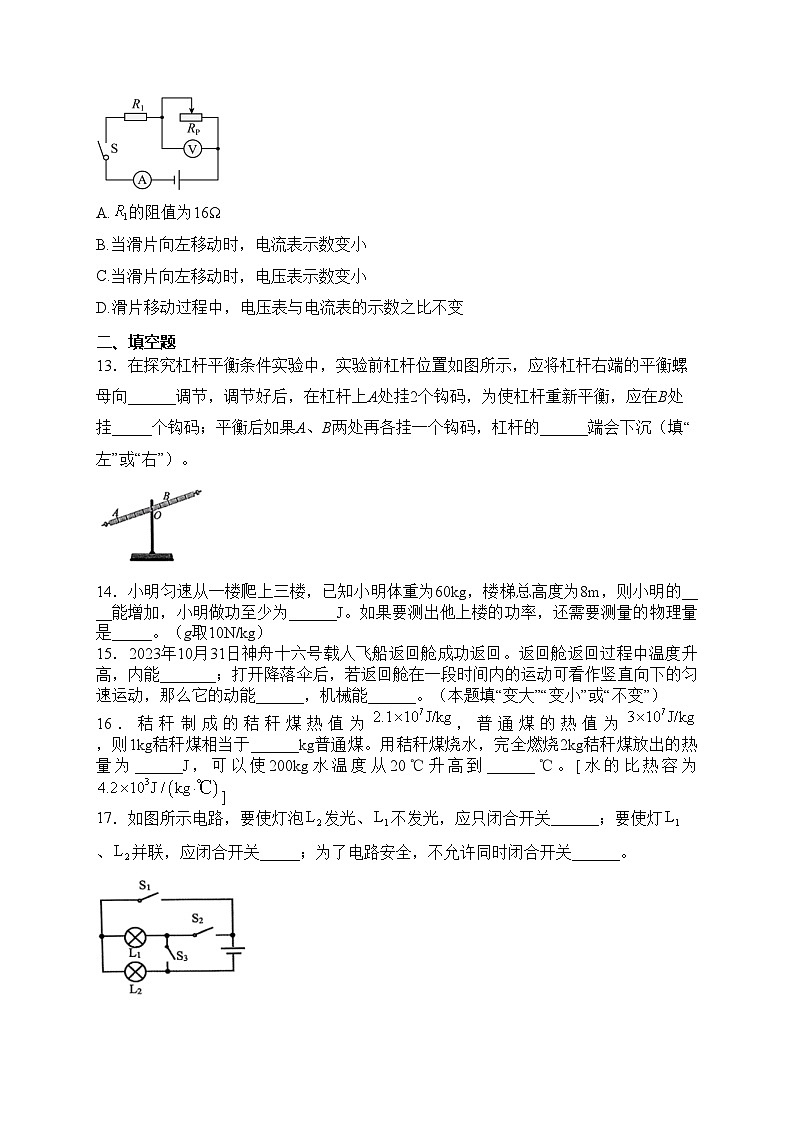

12．如圖所示電路，電源電壓為18V，閉合開關S，移動滑動變阻器滑片，當電壓表示數為8V時，電流表示數為0.5A，則下列說法正確的是( )
A.的阻值為16Ω
B.當滑片向左移動時，電流表示數變小
C.當滑片向左移動時，電壓表示數變小
D.滑片移動過程中，電壓表與電流表的示數之比不變
二、填空題
13．在探究杠桿平衡條件實驗中，實驗前杠桿位置如圖所示，應將杠桿右端的平衡螺母向______調節，調節好后，在杠桿上A處掛2個鉤碼，為使杠桿重新平衡，應在B處掛_____個鉤碼；平衡后如果A、B兩處再各掛一個鉤碼，杠桿的______端會下沉（填“左”或“右”）。
14．小明勻速從一樓爬上三樓，已知小明體重為60kg，樓梯總高度為8m，則小明的____能增加，小明做功至少為______J。如果要測出他上樓的功率，還需要測量的物理量是_____。（g取10N/kg）
15．2023年10月31日神舟十六號載人飛船返回艙成功返回。返回艙返回過程中溫度升高，內能_______；打開降落傘后，若返回艙在一段時間內的運動可看作豎直向下的勻速運動，那么它的動能______，機械能______。（本題填“變大”“變小”或“不變”）
16．秸稈制成的秸稈煤熱值為，普通煤的熱值為，則1kg秸稈煤相當于______kg普通煤。用秸稈煤燒水，完全燃燒2kg秸稈煤放出的熱量為______J，可以使200kg水溫度從20℃升高到______℃。[水的比熱容為]
17．如圖所示電路，要使燈泡發光、不發光，應只閉合開關______；要使燈、并聯，應閉合開關_____；為了電路安全，不允許同時閉合開關______。
18．如圖所示電路，電阻的阻值為10Ω，閉合開關后，通過的電流為0.2A，則電源電壓為_____V，若電流表示數為0.3A，則通過的電流為______A，電阻的阻值為_____Ω。
19．小明家電能表本月底示數如圖所示，上月底的示數為“01386”，則他家本月消耗的電能為_____kW·h。小明觀察10min時間內電能表的指示燈閃爍了900次，在這段時間內家里消耗的電能為______kW·h，家里用電器消耗的總功率為_______W。
20．家庭電路中火線和零線之間的電壓為_____ V，用測電筆檢測插座時，氖管發光，說明被檢測的插孔與_______相連，電視機和冰箱之間的連接方式是______。
21．在高樓林立的城市，“高空拋物”是危害公共安全的違法行為，請你從能量的角度簡要分析從高空落下的西瓜皮為什么可能造成致命的傷害：________。
22．閱讀短文，回答文后問題.
熱線風速儀
熱線風速儀是將氣體流速信號轉變?yōu)殡娦盘柕囊环N測量氣體流速的儀器。在汽車行業中可用于檢測進入發動機的空氣量，為發動機控制噴油量提供依據，熱線風速儀有不同的設計方案。圖甲是一種熱線式風速儀的原理圖，熱線Rt是一根用特殊材料制作的電熱絲，通電后會發熱，溫度升高，把熱線置于氣流中，氣流會帶走熱線的熱量熱線的散熱量與空氣流速有關，流速越大散熱量越大，散熱導致熱線溫度變化而造成熱線電阻變化。電路中的定值電阻R兩端電壓U隨之變化，變化規律如圖乙所示，這樣將流速信號轉變成電信號，熱線風速儀還可以采用定溫度法，通過改變電路中電流大小使氣流帶走的熱量得以補充，使熱線的溫度保持不變，電阻也不變，這時氣體流速越大則電路中所需的電流也越大，測得電流值則可得知流速的大小。
（1）電流通過電熱絲時會發熱，這種現象稱為電流的______；
（2）圖甲中熱線風速儀的電熱絲的電阻Rt與溫度t的關系圖像可能是( )
（3）圖甲電路中，若定值電阻R為100Ω，電源電壓為12V，當風速為8m/s時，電熱絲的發熱功率為______W；
（4）若將圖甲電路中電阻R換成滑動變阻器，可以模擬定溫度法的熱線風速儀。當風速增大時，為保持熱線溫度不變，應使滑動變阻器接入電路中的阻值______（填“變大”“變小”或“不變”）。
三、作圖題
23．如圖所示，用輕質桿將一電燈吊起，O點是支點，作出動力的力臂。
24．如圖所示，請在圖中畫出向下用力使用滑輪組的繞法。
25．如圖所示電路，兩個燈泡并聯，請在兩個虛線框內分別連入電源和開關。
四、計算題
26．如圖所示，用400N的拉力F把重為700N的物體勻速拉到斜面頂端，斜面長為5m，高為2m，求：
（1）拉力F做的功；
（2）斜面的機械效率。
27．如圖所示電路，電阻R的阻值為30Ω。閉合開關，當滑片P在滑動變阻器最右端時，電壓表的示數為4.5V；當滑片P移到滑動變阻器中點時，電壓表的示數為6V。求：
（1）滑片P移到滑動變阻器中點時電路中的電流；
（2）電源電壓。
五、實驗題
28．在測量如圖甲所示滑輪組機械效率的實驗中。
（1）使用滑輪組提升重物時，在豎直向上拉動彈簧測力計時應保持____運動；
（2）若鉤碼重為6N，彈簧測力計示數為2.5N，則滑輪組的機械效率為____；
（3）如果繩重及摩擦很小，可以忽略，則一個動滑輪重為_____N；
（4）另一組同學多用了一個滑輪，組成了如圖乙所示的滑輪組來提升相同的鉤碼，從使用效果看，滑輪組乙和甲相比的優點和缺點。_____
29．如圖甲所示是“探究不同物質吸熱升溫的現象”實驗裝置，兩個燒杯中分別裝入A、B兩種液體.
（1）安裝實驗器材時，應按照_______的順序安裝（填“自下而上”或“自上而下”）；
（2）設計實驗方案時，需要確定以下控制的變量，你認為其中多余的是______.
A.采用完全相同的加熱方式B.酒精燈里所加酒精量相同
C.取相同質量的A和B液體D.盛放A和B液體的容器相同
（3）根據實驗數據繪制的溫度與時間的關系圖像如圖乙所示，分析圖像可知A、B兩科液體中，吸收相同熱量時，_____升溫較高；
（4）如果要自制一個暖手袋，則A、B兩種液體中應選擇______裝入暖手袋，供熱效果更好。
30．在“測量小燈泡的功率”實驗中，已知電源電壓為6V，燈泡標有“2.5V”字樣.
（1）請你用筆畫線代替導線，將圖甲中實物電路連接完整；_______
（2）如果連接電路后，閉合開關，發現小燈泡非常暗，移動滑動變阻器的滑片也不能改變小燈泡的亮度，則故障原因是_______；
（3）排除故障后繼續實驗，閉合開關后，調節滑動變阻器，直到電壓表示數2.5V，此時電流表示數如圖乙所示，電流為______A；
（4）小燈泡正常發光時的電功率為____W。
參考答案
1．答案：B
解析：此時手臂可以視為一個杠桿，肘部為支點，肱二頭肌對手臂斜向上的拉力為動力，鉛球?qū)ξ锵蛳碌膲毫樽枇ΑＷ枇Ρ鄞笥趧恿Ρ?，是一個費力的杠桿，可以省距離。故ACD錯誤，B正確。
故選B。
2．答案：B
解析：A.舉著杠鈴原地不動，人給杠鈴一個向上的力，杠鈴向上沒有移動距離，人對杠鈴沒有做功，故A不符合題意；
B.扛著米袋慢慢爬上樓梯，人給米袋一個向上的力，米袋在力的作用下向上移動的距離，人對米袋做功，故B符合題意；
C.用力推汽車，汽車沒動，人給汽車一個向前的力，汽車向前沒有移動距離，人對汽車沒有做功，故C不符合題意；
D.提著水桶在水平地面上勻速前進，人給水桶一個向上的力，水桶向上沒有移動距離，人對水桶沒有做功，故D不符合題意。
故選B。
3．答案：C
解析：AB.因黑色圓斑A的面積小，說明皮球發生形變的程度小，皮球的彈性勢能小，皮球的彈性勢能是由最開始的重力勢能轉化而來，說明皮球剛開始的重力勢能小，高度小，故AB錯誤；
CD.因黑色圓斑B的面積大，說明皮球發生形變的程度大，皮球的彈性勢能大，皮球的彈性勢能是由最開始的重力勢能轉化而來，說明皮球剛開始的重力勢能大，高度大，故C正確，D錯誤。
故選C。
4．答案：A
解析：陽光下路面發熱，是路面吸收了熱量，溫度升高，內能增大，這是通過熱傳遞的方式改變內能的；搓手時，手掌發熱，是克服摩擦做功改變手的內能；鋸木頭時，需要克服摩擦做功，將機械能轉化為內能，木頭的內能增大；鐵絲處反復彎折，將機械能轉化為內能，通過做功改變物體的內能。所以改變內能方式與其他三個不同的是第一選項，故A符合題意，BCD不符合題意。
故選A。
5．答案：C
解析：在汽油機的工作循環中，做功沖程將內能轉化為機械能，提供動力，壓縮沖程將機械能轉化為內能，故ABD不符合題意，C符合題意。
故選C。
6．答案：C
解析：A.塑料直尺是塑料制品，不容易導電，是絕緣體，故A錯誤；
B.橡皮擦是橡膠制品，不容易導電，是絕緣體，故B錯誤；
C.鉛筆芯是石墨制成的，容易導電，是導體，故C正確；
D.硬紙板是用紙做成的，不容易導電，是絕緣體，故D錯誤。
故選C。
7．答案：B
解析：家用電器的額定功率為。
A.電風扇的功率約為50W，故A不符合題意；
B.電熱水器的額定功率較大，接近2000W，故B符合題意；
C.臺燈的額定功率約為10W，故C不符合題意；
D.電視機的額定功率約為100W，故D不符合題意。
故選B。
8．答案：C
解析：A.可以改變鎳鉻合金絲接入電路中長度，探究導體電阻大小與長度的關系，故A不符合題意；
B.可以將鎳鉻合金絲進行折疊，改變橫截面積，控制鎳鉻合金絲接入電路中長度相同，探究導體電阻大小與橫截面積的關系，故B不符合題意；
C.鎳鉻合金絲的材料無法改變，因此無法探究導體電阻大小與材料的關系，故C符合題意；
D.可以用酒精燈對鎳鉻合金絲進行加熱，改變鎳鉻合金絲的溫度，探究導體電阻大小與溫度的關系，故D不符合題意。
故選C。
9．答案：C
解析：A.電冰箱的外殼是金屬，應用三孔插座，將外殼與大地相連，若外殼漏電，能及時將外殼上的電導走，避免觸電事故，故A不符合題意；
B.生活用水是導體，用濕布擦拭發光的燈泡，可能會造成觸電事故，故B不符合題意；
C.開關裝在用電器和火線間，在斷開開關時，才能斷開與火線的連接，避免觸電，故C符合題意；
D.電熱毯內的電阻絲斷了，拉上后，接頭處電阻變大，在通過的電流相同時，據知，接頭處產生的熱量較多，安全隱患較大，故D不符合題意。
故選C。
10．答案：D
解析：甲比乙亮，說明相同時間內電流通過甲轉化的光能比乙多，即甲的實際功率大于乙的實際功率。又因為甲乙串聯，通過二者的電流相等，根據可知，甲的電阻較大；根據可知，甲兩端電壓大。故ABC錯誤，D正確。
故選D。
11．答案：D
解析：A.通過木塊被撞擊后運動的距離來比較小車動能的大小，采用了轉換法。用圖像描述電流與電壓的關系，不是轉換法。故A不符合題意；
B.用水流類比電流，是類比法。故B不符合題意；
C.探究電功與電壓關系時，控制電流和通電時間相等，這是控制變量法。故C不符合題意；
D.電熱不易觀測，通過液體溫度變化來間接地反映電熱的多少關系，是轉換法。故D符合題意。
故選D。
12．答案：B
解析：由電路圖知，兩個電阻串聯在電路中，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流。
A.電壓表示數為8V時，定值電阻兩端的電壓
的阻值
故A錯誤；
BC.滑片向左移動時，變阻器接入電路的阻值變大，電路的總電阻變大，電源電壓不變，據歐姆定律知，電路的電流變小，電流表示數變小，據串聯電路的分壓特點知，變阻器給兩端的電壓變大，電壓表示數變大，故B正確，C錯誤；
D.滑片移動過程中，變阻器接入電路的阻值變化，而電壓表與電流表的示數之比等于變阻器接入電路的阻值，所以示數之比有變化，故D錯誤。
故選B。
13．答案：右；4；左
解析：杠桿靜止時右端偏高，說明杠桿的重心在支點的左側，為使杠桿在水平位置平衡，應將兩端的平衡螺母向右調節。
若杠桿上一格代表一份力臂，一個鉤碼的力用G表示，調節好后，在杠桿上A處掛2個鉤碼，為使杠桿重新平衡，根據杠桿平衡原理，即可知，應在B處掛4個鉤碼。
平衡后如果A、B兩處再各掛一個鉤碼，則有
所以杠桿的左端會下沉。
14．答案：重力勢；4800；時間
解析：小明勻速從一樓爬上三樓，質量不變，動能不變，高度升高，重力勢能增加。機械能是動能與勢能之和，因此機械能也增加。
從一樓爬上三樓，樓梯總高度為8m，小明做功至少為
如果要測出他上樓的功率，根據可知，還需要測量的物理量是從1樓到3樓所需要的時間。
15．答案：變大；不變；變小
解析：返回過程，返回艙克服摩擦做功，將機械能轉化為內能，內能增大。
返回艙豎直向下勻速運動時，速度不變，質量不變，動能不變，高度減小，重力勢能變小，機械能減小。
16．答案：0.7；；70
解析：1kg秸稈煤完全燃燒放出的熱量為
需要普通煤的質量為
用秸稈煤燒水，完全燃燒2kg秸稈煤放出的熱量為
若不計熱損失，放出的熱量全部被吸收，則變化的溫度為
最終的水溫為
17．答案：；、；、
解析：
18．答案：2；0.1；20
解析：開關閉合后，兩個電阻并聯，電源電壓
通過的電流為
的電阻為
19．答案：108.2；0.3；1800
解析：電能表示數最后一位數字的單位為，故上月底電能表示數為，本月底示數為，則本月消耗的電能為
此段時間內家里消耗的電能為
家里用電器消耗的電功率為
20．答案：220；火線；并聯
解析：生活中家庭電路中火線和零線之間的電壓為220V。
用測電筆檢測插座時，氖管發光，說明被檢測的插孔與火線相連，測電筆有電流經過。
電視機和冰箱之間互不影響，連接方式是并聯。
21．答案：見解析
解析：西瓜皮由于高度高所以具有很大的重力勢能，下落時轉化的動能很大，可能造成致命的傷害。
22．答案：（1）熱效應；（2）A；（3）0.32；（4）變小
解析：（1）電流通過電熱絲時會發熱，這種現象稱為電流的熱效應。
（2）由圖乙及串聯電路電壓特點可知，風速越大，流速越大散熱量越大，電阻Rt的溫度就越低，電路中的定值電阻R兩端電壓U隨之增大，電源電壓不變，所以電阻Rt兩端的電壓減?。桓鶕?jù)串聯分壓的特點可知，電阻Rt的阻值減小時兩端的電壓才會減小，所以圖甲中熱線風速儀的電熱絲的電阻Rt隨溫度t的減小阻值減小，故A符合題意，BCD不符合題意。
故選A。
（3）當風速為8m/s時，由圖可知，值電阻R兩端電壓U為8V，所以電路中的電流為
電熱絲的電阻Rt兩端的電壓為
串聯電路電流處處相等，通過電熱絲的電阻Rt的電流為，電熱絲的發熱功率為
（4）當風速增大時，溫度減小，電熱絲的電阻Rt的阻值減小，為保持熱線溫度不變，根據可知，要想保持熱線溫度不變，需增大電路中的電流，由可知，應使滑動變阻器接入電路中的阻值變小。
23．答案：
解析：O為支點，從支點O作力的作用線的垂線，支點到垂足的距離為力的力臂l，如圖所示
24．答案：
解析：圖示中，用力向下拉滑輪組時，繩子應先固定在定滑輪上，然后再逐一繞線，作圖如下：
25．答案：
解析：若上面虛線框內為開關，則此開關閉合，上面的燈會被短接，故下面的虛線框內為開關，上面的虛線框內為電源。答案如下：
26．答案：（1）2000J；（2）70%
解析：（1）拉力F做的功
（2）拉力有用功
斜面的機械效率
27．答案：（1）0.2A；（2）9V
解析：由圖得，與串聯，電壓表測量電壓，電流表測量電路電流。
（1）滑片P移到滑動變阻器中點時電路中的電流
（2）由串聯電路特點與歐姆定律得
，
將帶入方程組，解得
28．答案：（1）勻速（直線）；（2）80%；（3）1.5；（4）見解析
解析：（1）實驗中應豎直向上勻速拉動彈簧測力計使鉤碼上升，此時系統處于平衡狀態，測力計示數大小才等于拉力大小。
（2）圖甲中滑輪組的動滑輪繞3段繩，滑輪組的機械效率為
（3）如果繩重及摩擦很小，可以忽略，則一個動滑輪重為
（4）圖乙中滑輪組的動滑輪的個數多，更省力，做的額外功更多，在有用功相同時，機械效率會更低。
29．答案：（1）自下而上；（2）B；（3）B；（4）A
解析：（1）在實驗中，要用酒精燈的外焰加熱，溫度計的玻璃泡不能碰到燒杯底，所以先放置好酒精燈再往上安裝，應自下而上安裝器材。
（2）要探究不同物質的吸熱升溫現象，據控制變量法，除了物質種類不同，其他條件應相同。
A.采用完全相同的加熱方式，可確保放出的熱量相同，從而保證物質吸收的熱量相同，是必要的，故A不符合題意；
B.酒精燈所加酒精量的多少，對實驗無影響，是多余的，故B符合題意；
C.取相同質量的A和B液體，因為兩種液體的質量是需要控制相同的量，是必要的，故C不符合題意；
D.盛放A和B液體的容器相同，可控制兩容器吸收的熱量相同，從而保證兩液體吸收的熱量相同，是必要的，故D不符合題意。
故選B。
（3）由圖乙知，加熱時間相同，吸收熱量相同時，B升溫較高。
（4）吸收相同熱量，B升溫較高，A升溫較低，說明A的比熱容較大，所以應選擇A裝入暖手袋。
30．答案：（1）見解析；（2）滑動變阻器接了下面兩個接線柱；（3）0.4；（4）1
解析：（1）“測量小燈泡的功率”，燈泡與變阻器串聯，電壓表測量燈泡的電壓，電流表測量電路電流，如圖所示：
（2）如果連接電路后，閉合開關，發現小燈泡非常暗，說明電路中電流較小，移動滑動變阻器的滑片也不能改變小燈泡的亮度，說明移動滑片無法改變變阻器接入電路中的電阻，則故障原因是滑動變阻器接在了下面兩個接線柱。
（3）由圖乙得，電流表分度值為0.02A，電流為0.4A。
（4）小燈泡正常發光時的電功率為
