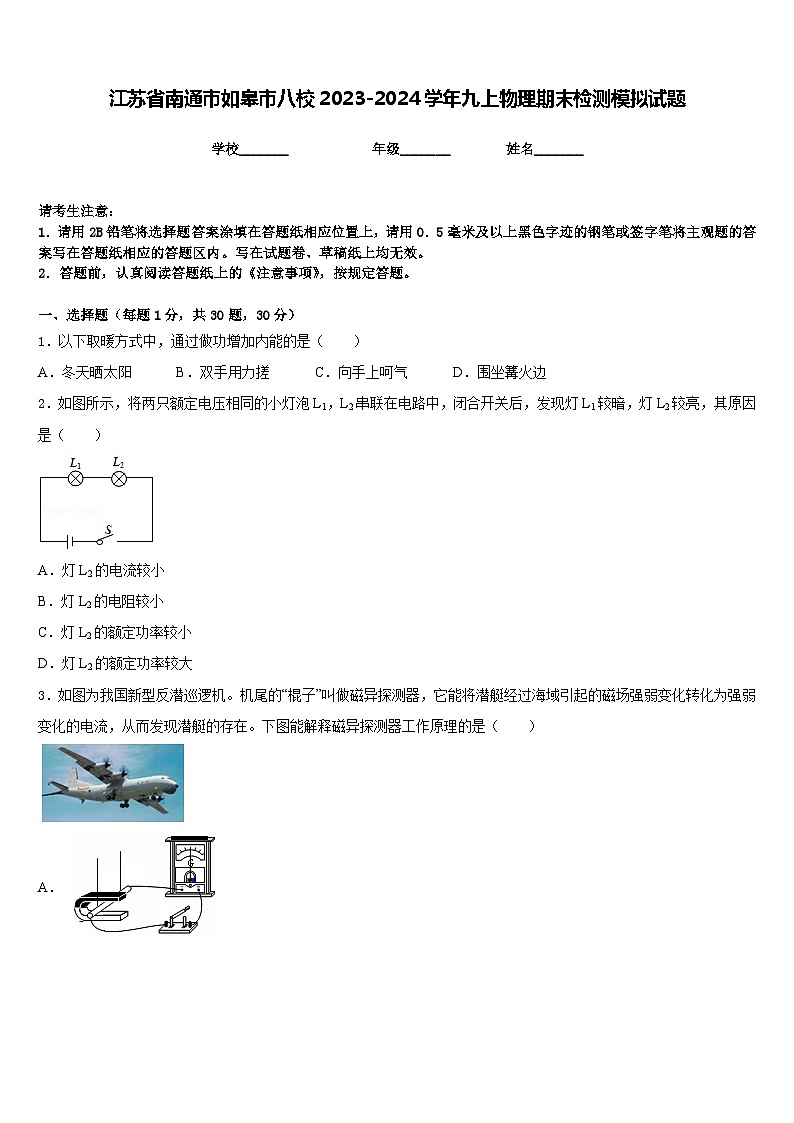

江蘇省南通市如皋市八校2023-2024學年九上物理期末檢測模擬試題含答案

這是一份江蘇省南通市如皋市八校2023-2024學年九上物理期末檢測模擬試題含答案，共10頁。試卷主要包含了如圖為我國新型反潛巡邏機，關于電磁鐵，下列說法中正確的是，古語道等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
請考生注意：
1．請用2B鉛筆將選擇題答案涂填在答題紙相應位置上，請用0．5毫米及以上黑色字跡的鋼筆或簽字筆將主觀題的答案寫在答題紙相應的答題區內。寫在試題卷、草稿紙上均無效。
2．答題前，認真閱讀答題紙上的《注意事項》，按規定答題。
一、選擇題（每題1分，共30題，30分）
1．以下取暖方式中，通過做功增加內能的是（ ）
A．冬天曬太陽B．雙手用力搓C．向手上呵氣D．圍坐篝火邊
2．如圖所示，將兩只額定電壓相同的小燈泡L1，L2串聯在電路中，閉合開關后，發現燈L1較暗，燈L2較亮，其原因是（ ）
A．燈L2的電流較小
B．燈L2的電阻較小
C．燈L2的額定功率較小
D．燈L2的額定功率較大
3．如圖為我國新型反潛巡邏機。機尾的“棍子”叫做磁異探測器，它能將潛艇經過海域引起的磁場強弱變化轉化為強弱變化的電流，從而發現潛艇的存在。下圖能解釋磁異探測器工作原理的是（ ）
A．
B．
C．
D．

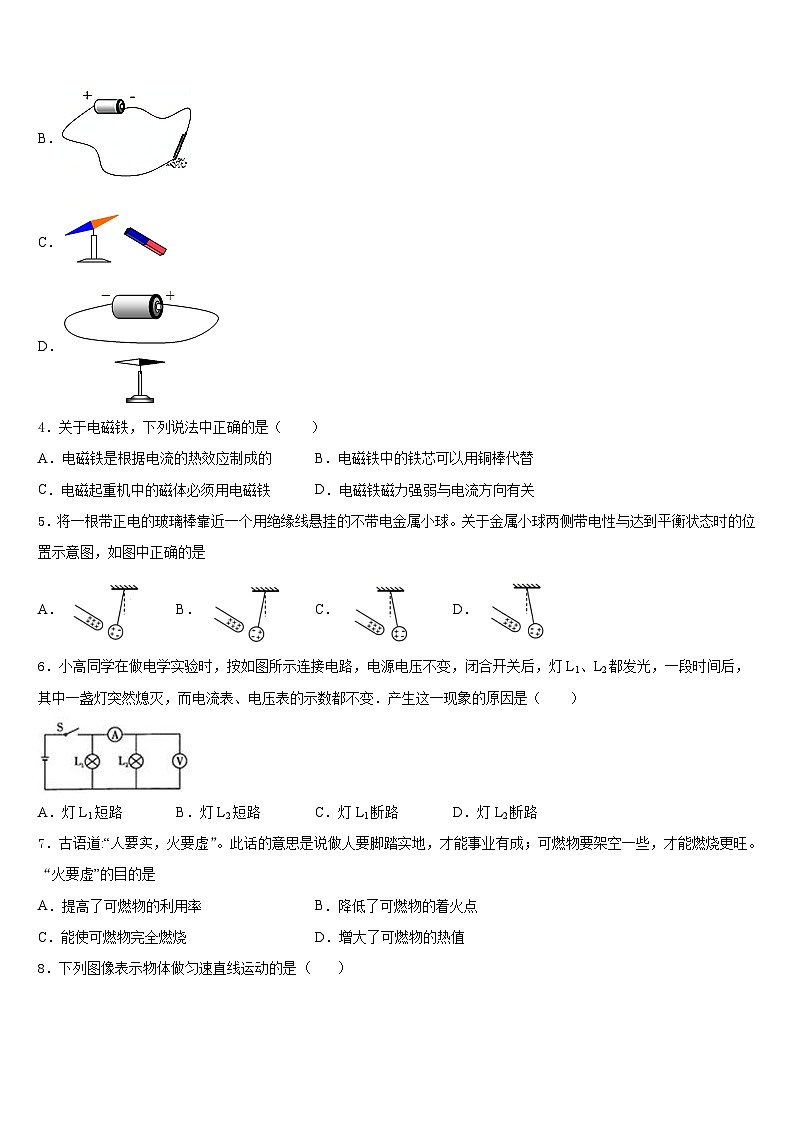

4．關于電磁鐵，下列說法中正確的是（ ）
A．電磁鐵是根據電流的熱效應制成的B．電磁鐵中的鐵芯可以用銅棒代替
C．電磁起重機中的磁體必須用電磁鐵D．電磁鐵磁力強弱與電流方向有關
5．將一根帶正電的玻璃棒靠近一個用絕緣線懸掛的不帶電金屬小球。關于金屬小球兩側帶電性與達到平衡狀態時的位置示意圖，如圖中正確的是
A．B．C．D．
6．小高同學在做電學實驗時，按如圖所示連接電路，電源電壓不變，閉合開關后，燈L1、L2都發光，一段時間后，其中一盞燈突然熄滅，而電流表、電壓表的示數都不變．產生這一現象的原因是（ ）
A．燈L1短路B．燈L2短路C．燈L1斷路D．燈L2斷路
7．古語道:“人要實，火要虛”。此話的意思是說做人要腳踏實地，才能事業有成；可燃物要架空一些，才能燃燒更旺?！盎鹨摗钡哪康氖?br>A．提高了可燃物的利用率B．降低了可燃物的著火點
C．能使可燃物完全燃燒D．增大了可燃物的熱值

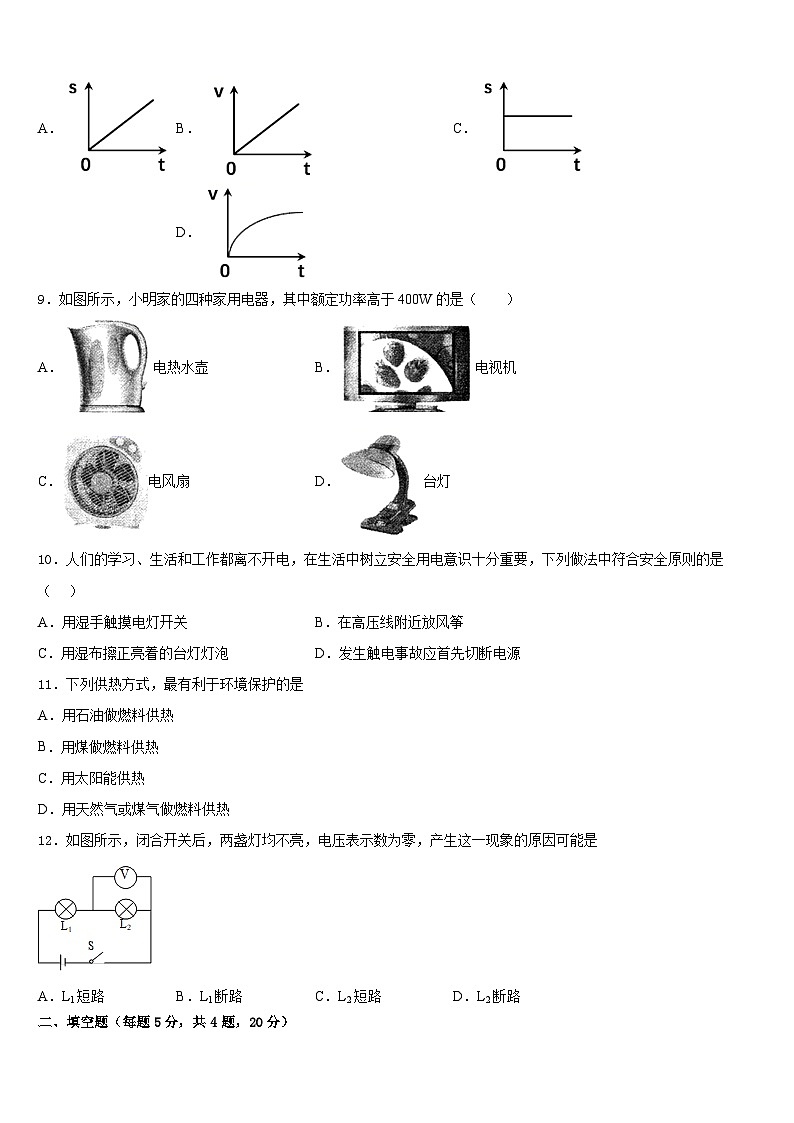

8．下列圖像表示物體做勻速直線運動的是（ ）
A．B．C．D．
9．如圖所示，小明家的四種家用電器，其中額定功率高于400W的是（ ）
A．電熱水壺B．電視機
C．電風扇D．臺燈
10．人們的學習、生活和工作都離不開電，在生活中樹立安全用電意識十分重要，下列做法中符合安全原則的是（ ）
A．用濕手觸摸電燈開關B．在高壓線附近放風箏
C．用濕布擦正亮著的臺燈燈泡D．發生觸電事故應首先切斷電源
11．下列供熱方式，最有利于環境保護的是
A．用石油做燃料供熱
B．用煤做燃料供熱
C．用太陽能供熱
D．用天然氣或煤氣做燃料供熱
12．如圖所示，閉合開關后，兩盞燈均不亮，電壓表示數為零，產生這一現象的原因可能是
A．L1短路B．L1斷路C．L2短路D．L2斷路
二、填空題（每題5分，共4題，20分）
13．地鐵進站前，乘客必須站在安全線以外候車，這是因?yàn)榈罔F進站時，車體與人體之間空氣流速________，壓強___________（填“增大”或“減小”），容易產生安全隱患．
14．某反恐小組的拆彈專家在拆除恐怖分子設置在飛機上的爆炸裝置，如圖所示。為使爆炸裝置停止工作，應拆除的線為_(kāi)_____。
15．閩江口濕地是福建省最大的濕地具有美化環境、調節氣候等功能．從物理學的角度分析：濕地的水面面積大，大量水_____（填寫物態變化名稱）時，需要_____熱量，又由于水的_____較大故可以同時調節空氣濕度和氣溫．
16．如圖所示，電源電壓12V恒定不變，，滑動變阻器R阻值變化范圍。小燈泡L的阻值為。
(1)閉合開關______時，L與R串聯，當滑動變阻器的滑片P在中點時，電路中電流是______A；
(2)閉合開關S、和，電路以最小功率狀態工作5分鐘消耗的電能是______J。
三、實驗題（共12分）
17．（4分）某同學在探究通電螺線管外部磁場的方向時，使用的實驗裝置如圖所示。
（1）閉合開關后，螺線管右端為_(kāi)__極（選填“N”或“S”）。
（2）當電源的正負極對調后再閉合開關，發現螺線管周?chē)男〈裴樀腘極、S極的指向也發生對調，由此可知：通電螺線管外部磁場的方向與螺線管中_______________有關。
18．（4分）如圖是小華用伏安法測R阻值的實物電路，電源電壓恒為3V，滑動變阻器最大阻值為20Ω。
（1）連接電路時開關應_____；
（2）請用筆畫線代替導線將圖的實物電路連接完整；
（____________）
（3）閉合開關，發現無論怎樣移動滑動變阻器滑片P，兩電表均無示數，其原因可能是___（字母）；
A．滑動變阻器斷路 B．R斷路 C．R短路
（4）故障排除后，正確操作實驗器材，移動滑片P，當電壓表示數為1.5 V時，電流表示數如圖所示，則待測電阻R=__Ω；
（5）分析下表數據，不可能由該實驗裝置獲得的數據是____（填實驗序號）；
（6）為了精確地測量額定電壓為U0的小燈泡的額定功率，小華利用電源（電壓未知）、電阻箱R1、滑動變阻器R2和電壓表設計了如圖所示的電路。請完成下列實驗步驟：
①正確連接電路，將R1、R2的阻值調至最大；
②閉合開關S、S1，斷開S2，_______________；
③閉合開關S、S2，斷開S1，_______________；
④小燈泡額定功率的表達式P額 =________________（用已知量和所測物理量的符號表示）。
19．（4分）如圖所示，在“測量小燈泡電功率”的實驗中，電源電壓恒為6V，小燈泡的額定電壓為2.5V，正常發光時燈絲電阻約為10Ω，所用滑動變阻器的最大阻值為40Ω。
（1）請用筆畫線代替導線在圖甲中完成實物電路的連接;
（__________）
（2）同學們進行試觸時，發現小燈泡不發光，電流表無示數、電壓表有示數，則電路中發生的故障可能是_____（選填“小燈泡斷路”、“小燈泡短路”或“滑動變阻器處斷路"）：
（3）某次實驗中，同學們看到電壓表示數為1.8V，要使燈泡L正常發光應向_____（選填“A"或“B"）端移動滑片，同時視線應注意觀察_____（選填“電流表”或“電壓表”）示數，當燈正常發光時，電流表示數如圖乙所示，則小燈泡的額定功率是_____W;
（4）另一組的小王選用另一電源（電壓保持不變）做“測定小燈泡額定功率”實驗，取待測小燈、電壓表、電流表、滑動變阻器（A：“50Ω1A”、B：“20Ω0.5A”兩種規格）、開關及導線若干，其中待測小燈上只有所標“0.15A”（指小燈正常工作電流）字樣清晰可見，他連接電路，閉合開關.接著移動滑片，發現電流表示數逐漸增大，電壓表示數逐漸減小，當滑片移動到中點位置附近時，小燈正常發光，此時電壓表示數為4.2V，他經過思考分析，在沒有更換實驗器材的情況下重新正確連接電路，并規范操作，閉合開關發現電流表、電壓表示數分別為0.12A和2V，實驗中所用滑動變阻器為_(kāi)____（選填A(yù)或B），電源電壓為_(kāi)____V，小燈泡的額定功率為_(kāi)____W.
四、作圖題（共16分）
20．（8分）如圖所示，在A點施加豎直向上的力，為使杠桿在水平位置保持平衡，請畫出在B點施加的最小力F的示意圖及其力臂l。
（________）
21．（8分）請根據表中所給出的信息，用筆畫代替導線將圖中所示的實物圖補充連接成完整電路。
（________）
五、計算題（共22分）
22．（10分）熱熔膠在室溫下為固體，加熱到一定程度時變?yōu)檩^強黏性的液體，冷卻后，將物體牢牢地粘在一起，如圖甲是熱熔膠槍的外形，其內部有2只相同的PTC加熱元件，電路如圖乙．單只PTC元件的電阻與溫度的變化如圖丙所示，扣動扳機能使固體膠條向前擠壓，聯動開關S同時倒向A、B，槍門冒出膠液，松開扳機，S同時倒向B、C．
（1）松開扳機時為預熱狀態，當溫度為80℃時，電路中的電流是多少？
（2）當溫度為180℃時，膠液有最佳黏性，已知一根膠條的質量為50g，若熔化1kg膠需要吸收6.0×J熱量，試計算：在正常情況下使用完一根膠條至少要多長時間？
（3）試根據PTC特性定性分析該裝置能使溫度穩定在180℃的道理．
23．（12分）圖1為一款有高、低溫兩檔的家用蒸汽電熨斗，其電路原理如圖2所示，R1、R2為電熱絲，其額定電壓均為220V。
(1)當S1、S2都閉合時，電熨斗處于高溫檔，電功率為2000W；則此狀態下工作5min消耗多少電能？
(2)當S1閉合，S2斷開時，電熨斗處于低溫檔，電功率為880W；則此狀態下電路中的電流是多大？
(3)電熱絲R1的電阻為多少？
參考答案
一、選擇題（每題1分，共30題，30分）
1、B
2、C
3、A
4、C
5、B
6、C
7、A
8、A
9、A
10、D
11、C
12、B
二、填空題（每題5分，共4題，20分）
13、增大 減小
14、a
15、汽化 吸熱 比熱容
16、S 0.6 4320
三、實驗題（共12分）
17、N 電流方向
18、斷開 A 5 1 詳見解析 詳見解析
19、 小燈泡斷路 A 電壓表 0.6 A 6.2 0.24
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、（1）0.125A（2）375s（3）見解析
23、 (1)6×105J；(2)4A；(3)55Ω。
實驗序號
U/V
I/A
R/Ω
1
0.5
0.1
2
1.0
0.2
3
2.0
0.4
開關狀態
燈泡L1
燈泡L2
電流表
閉合S1、斷開S2
亮
不亮
有示數
斷開S1、閉合S2
不亮
不亮
無示數
S1和S2都閉合
亮
亮
有示數，且大于第1次示數
