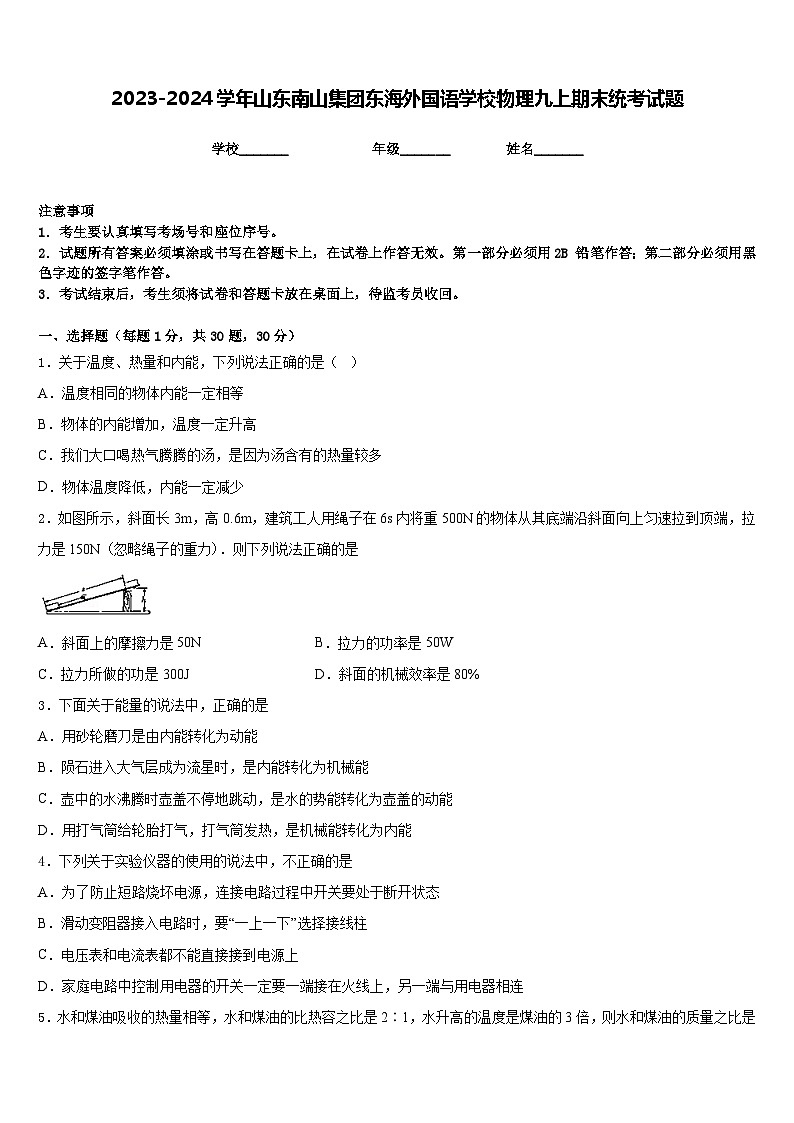

2023-2024學年山東南山集團東海外國語學校物理九上期末統考試題含答案

這是一份2023-2024學年山東南山集團東海外國語學校物理九上期末統考試題含答案，共9頁。試卷主要包含了考生要認真填寫考場號和座位序號，電阻這一物理量的單位是等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
注意事項
1．考生要認真填寫考場號和座位序號。
2．試題所有答案必須填涂或書寫在答題卡上，在試卷上作答無效。第一部分必須用2B 鉛筆作答；第二部分必須用黑色字跡的簽字筆作答。
3．考試結束后，考生須將試卷和答題卡放在桌面上，待監考員收回。
一、選擇題（每題1分，共30題，30分）
1．關于溫度、熱量和內能，下列說法正確的是（ ）
A．溫度相同的物體內能一定相等
B．物體的內能増加，溫度一定升高
C．我們大口喝熱氣騰騰的湯，是因?yàn)闇械臒崃枯^多
D．物體溫度降低，內能一定減少
2．如圖所示，斜面長3m，高0.6m，建筑工人用繩子在6s內將重500N的物體從其底端沿斜面向上勻速拉到頂端，拉力是150N（忽略繩子的重力）．則下列說法正確的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的機械效率是80%
3．下面關于能量的說法中，正確的是
A．用砂輪磨刀是由內能轉化為動能
B．隕石進入大氣層成為流星時，是內能轉化為機械能
C．壺中的水沸騰時壺蓋不停地跳動，是水的勢能轉化為壺蓋的動能
D．用打氣筒給輪胎打氣，打氣筒發熱，是機械能轉化為內能
4．下列關于實驗儀器的使用的說法中，不正確的是
A．為了防止短路燒壞電源，連接電路過程中開關要處于斷開狀態
B．滑動變阻器接入電路時，要“一上一下”選擇接線柱
C．電壓表和電流表都不能直接接到電源上
D．家庭電路中控制用電器的開關一定要一端接在火線上，另一端與用電器相連
5．水和煤油吸收的熱量相等，水和煤油的比熱容之比是2∶1，水升高的溫度是煤油的3倍，則水和煤油的質量之比是（ ）
A．3∶2B．2∶3C．1∶6D．6∶1

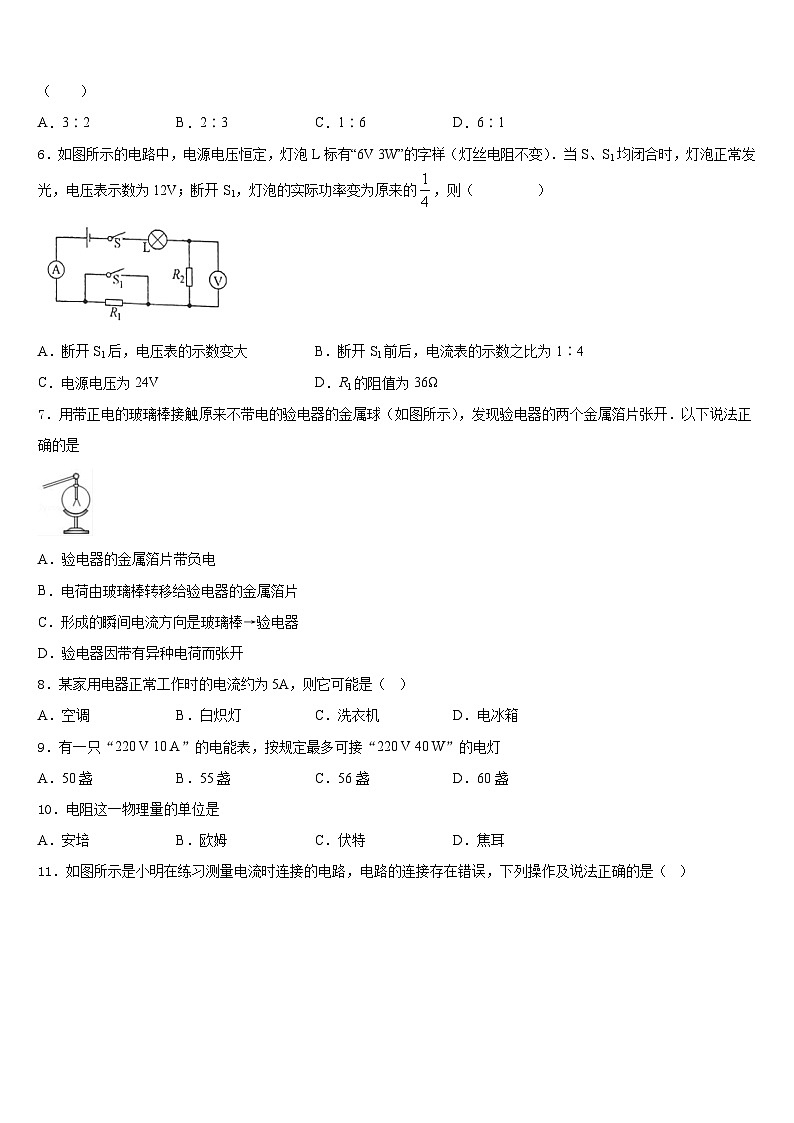

6．如圖所示的電路中，電源電壓恒定，燈泡L標有“6V 3W”的字樣（燈絲電阻不變）．當S、S1均閉合時，燈泡正常發光，電壓表示數為12V；斷開S1，燈泡的實際功率變?yōu)樵瓉淼?，則（ ）
A．?dāng)嚅_S1后，電壓表的示數變大B．?dāng)嚅_S1前后，電流表的示數之比為1∶4
C．電源電壓為24VD．R1的阻值為36Ω
7．用帶正電的玻璃棒接觸原來不帶電的驗電器的金屬球（如圖所示），發現驗電器的兩個金屬箔片張開．以下說法正確的是
A．驗電器的金屬箔片帶負電
B．電荷由玻璃棒轉移給驗電器的金屬箔片
C．形成的瞬間電流方向是玻璃棒→驗電器
D．驗電器因帶有異種電荷而張開
8．某家用電器正常工作時的電流約為5A，則它可能是（ ）
A．空調B．白熾燈C．洗衣機D．電冰箱
9．有一只“220 V 10 A”的電能表，按規定最多可接“220 V 40 W”的電燈
A．50盞B．55盞C．56盞D．60盞
10．電阻這一物理量的單位是
A．安培B．歐姆C．伏特D．焦耳

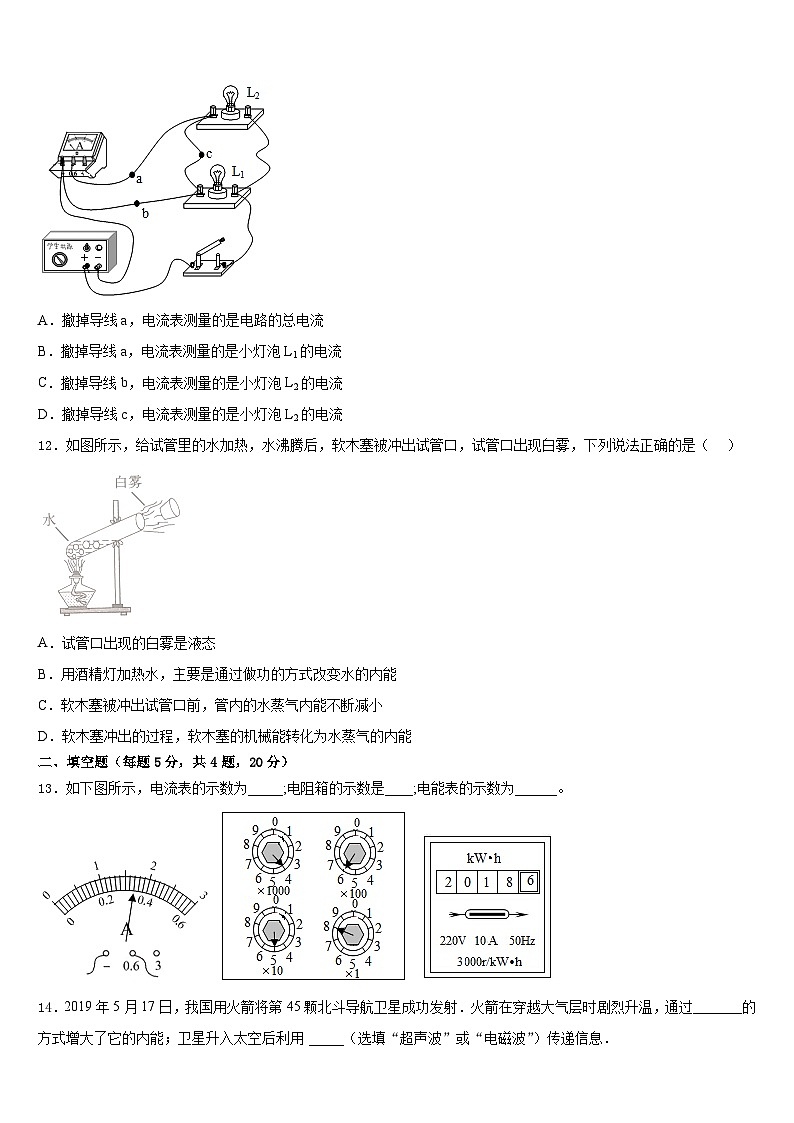

11．如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是（ ）
A．撤掉導線a，電流表測量的是電路的總電流
B．撤掉導線a，電流表測量的是小燈泡L1的電流
C．撤掉導線b，電流表測量的是小燈泡L2的電流
D．撤掉導線c，電流表測量的是小燈泡L2的電流
12．如圖所示，給試管里的水加熱，水沸騰后，軟木塞被沖出試管口，試管口出現白霧，下列說法正確的是（ ）
A．試管口出現的白霧是液態
B．用酒精燈加熱水，主要是通過做功的方式改變水的內能
C．軟木塞被沖出試管口前，管內的水蒸氣內能不斷減小
D．軟木塞沖出的過程，軟木塞的機械能轉化為水蒸氣的內能
二、填空題（每題5分，共4題，20分）
13．如下圖所示，電流表的示數為_____;電阻箱的示數是____;電能表的示數為______。

14．2019年5月17日，我國用火箭將第45顆北斗導航衛星成功發射．火箭在穿越大氣層時劇烈升溫，通過_______的方式增大了它的內能；衛星升入太空后利用 _____（選填“超聲波”或“電磁波”）傳遞信息．
15．將電阻R1、R2按如圖甲、乙兩種方式連接在電源電壓均為U的電路中，圖甲中R1消耗的功率為9W，圖乙中R1消耗的功率為16W，則甲、乙兩圖中R1兩端的電壓之比是____，R1、R2電阻之比是____．
16．如圖所示，電源電壓不變，，，。只閉合S，電流表A1、A2示數之比為_________，電壓表V1、V2示數之比為_________。
三、實驗題（共12分）
17．（4分）（實驗探究）實驗中學物理實驗小組的同學用以下實驗器材，共同動手動腦，協作完成了測定“額定電壓為2.5V的小燈泡電功率”的實驗：
(1)小組中小澤同學負責連接電路，連接完后，小王組長檢查發現有2根導線連接錯誤，拆除這2根導線后，剩下如圖甲所示電路由小楚同學正確連核完成，且接通電路滑片P向右移動燈會變亮。請你用筆畫線代替導線將小楚同學正確的連線展示出來；
（__________）
(2)連好線后小法同學還發現，滑動變阻器滑片P在圖甲中的位置不對，她將滑動變阻器調到________端后（選填“A”或“B”），再閉合開關，移動滑片P到某處時，電壓表示數如圖乙所示，若馬上想測量小燈泡的額定功率，接下來的操作應將滑片P向_______（選填“A”或“B”）端移動，同時，眼睛注意觀察______表，當其讀數為________時，停止移動滑片，并記錄另一電表的示數；
(3)小澤同學連接好電路想重做一次，閉合開關，移動滑片P，發現小燈泡始終不亮，電壓表有示數，電流表無示數，原因可能是燈出現__________（選填“短路”或“斷路”）；
(4)小組同學共同努力排除故障，做了多次實驗，記錄了多組U、I數據，并繪制了如圖丙所示的I—U圖像，根據圖像信息，小燈泡的額定功率是_________W。
18．（4分）現有下列器材：學生電源（6V），電流表（0~0.6A、0~3A）、電壓表（0~3V、0~15V）、定值電阻（5Ω、10Ω、20Ω各一個）、開關、滑動變阻器和導線若干，小強利用這些器材探究“電流與電阻的關系”。
（1）請根據圖甲所示的電路圖用筆畫線代替導線將圖乙所示的實物連接成完整電路。（要求連線不得交叉）
（________________________）
（2）實驗中依次接入三個定值電阻，利用描點法得到如圖丙所示的電流I隨電阻R變化的圖像。由圖像可以得出結論：_____。
（3）上述實驗中，小強用5Ω的電阻做完實驗后，保持滑動變阻器滑片的位置不變，斷開開關，接著把R換為10Ω的電阻接入電路，閉合開關，向______（選填“左”或“右”）端移動滑片，使電壓表示數為____V 時，讀出電流表的示數。
（4）為完成以上實驗，滑動變阻器的最大阻值不得小于_____Ω。
（5）小強又利用上述實驗器材“探究電流與電壓的關系”，將滑動變阻器的滑片從一端移動到另一端的過程中，收集的實驗數據填入了表一中。
表一
①分析表一中數據可得：_______。
②分析可知，小強使用的定值電阻為___Ω，變阻器最大阻值為___Ω，該實驗中滑動變阻器的作用除了保護電路，還可以____________。
19．（4分）小明用如圖甲所示的電路測量額定電壓為 2.5V 小燈泡的電功率。
(1)該同學接錯了一根導線，請你在這根導線上打“×”，并補畫出正確的那根導線；
（______）
(2)電源電壓為 6V，小燈泡的電阻約為10Ω，有兩個不同規格的滑動變阻器：甲標有“10Ω 1A”，乙標有“50Ω 2A ”，實驗時應選擇滑動變阻器_____（選填“甲”或“乙”）；
(3)正確連接電路后，進行實驗，記錄的數據如表所示，分析表中數據可得出結論：小燈泡工作時，消耗的電功率隨電壓的增大而____（選填“增大”、“不變”或“減小”）；
(4)小明用上面的實驗器材測量電阻 Rx 阻值時，發現電壓表已損壞，重新設計電路，選了一個阻值已知的R1，連接電路如圖乙所示，他先將導線 C 端接到電流表“－”接線柱上，電流表讀數為I1，后將導線 C 端接到電流表“3”接線柱上，電流表讀數為I2，則Rx 的阻值為_____。
四、作圖題（共16分）
20．（8分）在圖中標出電源的正、負極和螺線管的 N、S 極．
（____）
21．（8分）標出圖中條形磁鐵的磁感線方向和小磁針靜止時的N極。
（_____）
五、計算題（共22分）
22．（10分）質量為2kg的金屬，溫度從25℃升高到105℃，需要吸收的熱量是7.52x104J．求：
（1）這種金屬的比熱容？
（2）這些熱量全部由熱值為4x107J/kg的燃料提供，至少需要燃燒這種燃料多少kg?
23．（12分）小華家買了一個家用電吹風，其簡化電路如圖所示，主要技術參數如下表電吹風在額定電壓下工作，問：
（1）電吹風吹冷風時，通過電動機的電流是多大？
（2）電熱絲工作時的電阻是多大？
（3）電吹風內電動機的電阻是1Ω，電吹風吹冷風10min產生的熱量是多少？
參考答案
一、選擇題（每題1分，共30題，30分）
1、D
2、A
3、D
4、C
5、C
6、D
7、C
8、A
9、B
10、B
11、D
12、A
二、填空題（每題5分，共4題，20分）
13、0.34A 4658Ω 2018.6 kW·h
14、做功 電磁波
15、3:4 3:1
16、1:1 3:8
三、實驗題（共12分）
17、 A B 電壓表 2.5V 斷路 0.5
18、 電壓一定時，電流與電阻成反比 左 2 40 電阻一定時，電流與電壓成正比 10 50 改變電阻兩端的電壓
19、 乙 增大
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、（1）0.47×103 J／(kg．℃)； （2）1.88×10-3kg
23、（1）0.5A；（2）44Ω；（3）150J。
電阻R/Ω
電壓U /V
1
2
3
4
5
6
電流I/A
0.1
0.3
0.4
0.5
0.6
物理量
實驗次數
1
2
3
4
5
電壓/V
1.0
1.5
2.0
2.5
3.0
電流/A
0.24
0.32
0.38
0.42
0.44
電功率/W
熱風溫度
50﹣75℃
額定功率
熱風時：1210W
冷風時：110W
額定電壓
220V
質量
0.5kg
