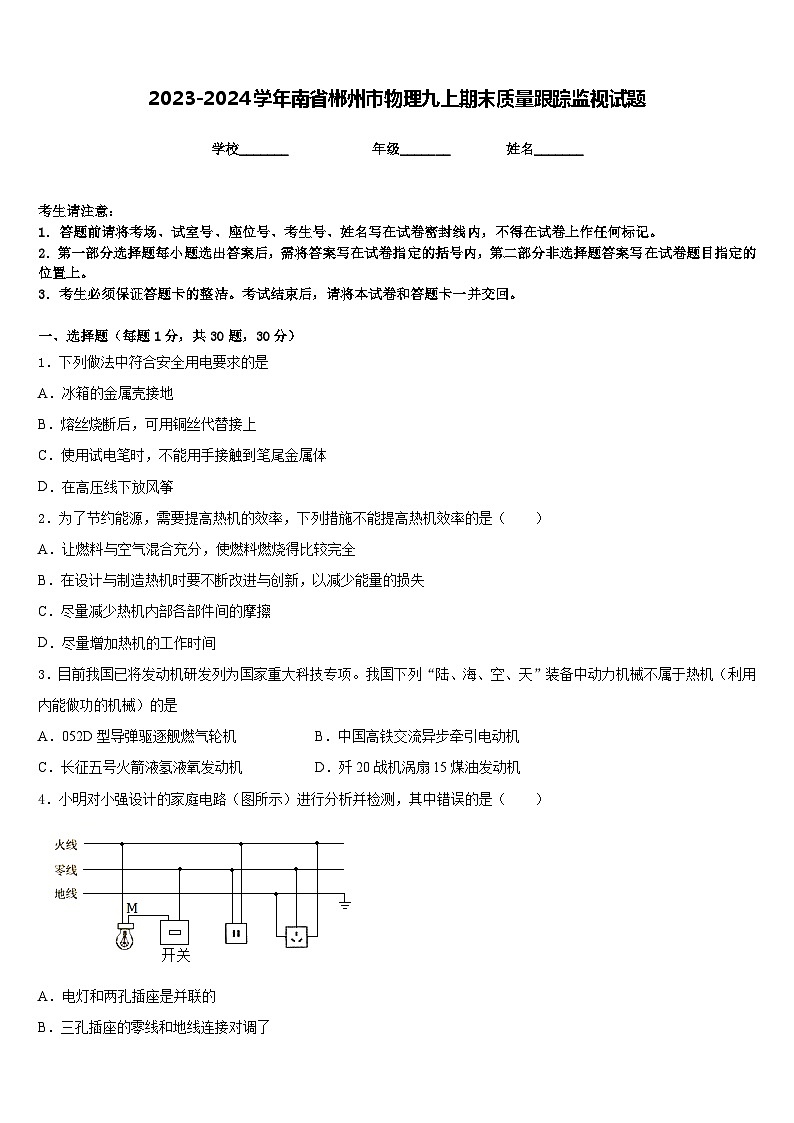

2023-2024學年南省郴州市物理九上期末質量跟蹤監視試題含答案

這是一份2023-2024學年南省郴州市物理九上期末質量跟蹤監視試題含答案，共9頁。試卷主要包含了考生必須保證答題卡的整潔，小明對小強設計的家庭電路等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
考生請注意：
1．答題前請將考場、試室號、座位號、考生號、姓名寫在試卷密封線內，不得在試卷上作任何標記。
2．第一部分選擇題每小題選出答案后，需將答案寫在試卷指定的括號內，第二部分非選擇題答案寫在試卷題目指定的位置上。
3．考生必須保證答題卡的整潔?？荚嚱Y束后，請將本試卷和答題卡一并交回。
一、選擇題（每題1分，共30題，30分）
1．下列做法中符合安全用電要求的是
A．冰箱的金屬殼接地
B．熔絲燒斷后，可用銅絲代替接上
C．使用試電筆時，不能用手接觸到筆尾金屬體
D．在高壓線下放風箏
2．為了節約能源，需要提高熱機的效率，下列措施不能提高熱機效率的是（ ）
A．讓燃料與空氣混合充分，使燃料燃燒得比較完全
B．在設計與制造熱機時要不斷改進與創新，以減少能量的損失
C．盡量減少熱機內部各部件間的摩擦
D．盡量增加熱機的工作時間
3．目前我國已將發動機研發列為國家重大科技專項。我國下列“陸、海、空、天”裝備中動力機械不屬于熱機（利用內能做功的機械）的是
A．052D型導彈驅逐艦燃氣輪機B．中國高鐵交流異步牽引電動機
C．長征五號火箭液氫液氧發動機D．殲20戰機渦扇15煤油發動機
4．小明對小強設計的家庭電路（圖所示）進行分析并檢測，其中錯誤的是（ ）
A．電燈和兩孔插座是并聯的
B．三孔插座的零線和地線連接對調了

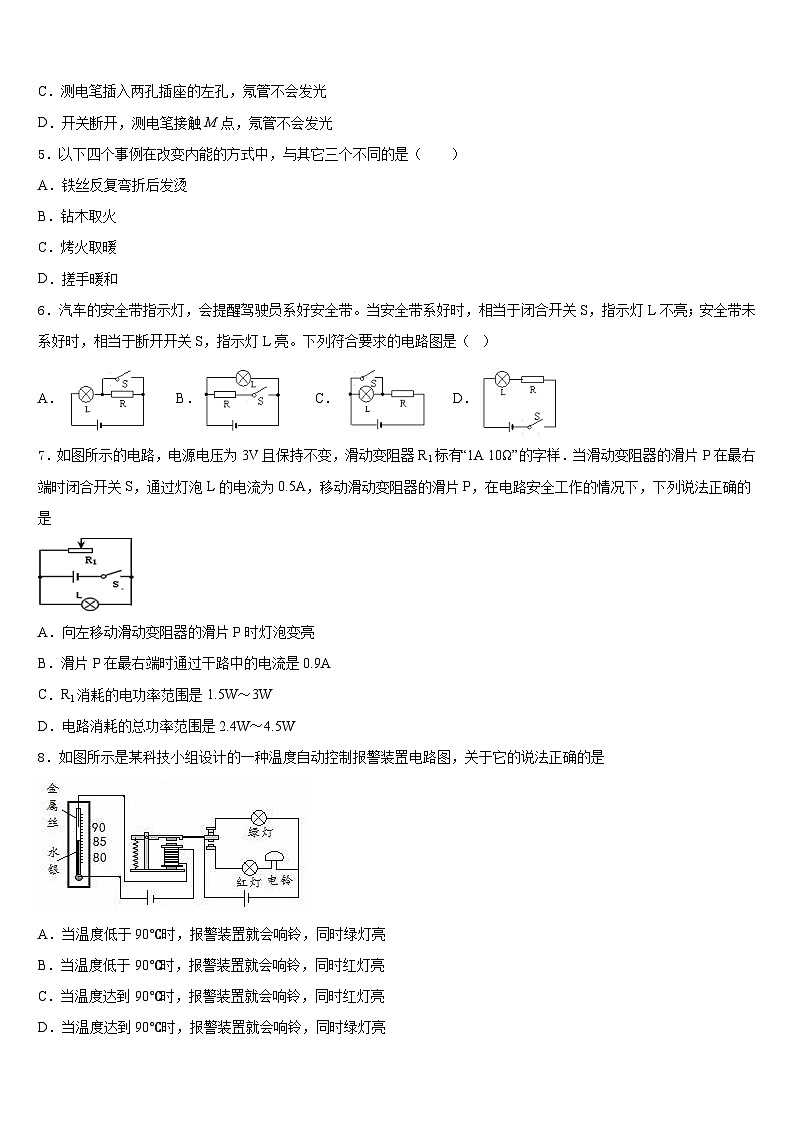

C．測電筆插入兩孔插座的左孔，氖管不會發光
D．開關斷開，測電筆接觸M點，氖管不會發光
5．以下四個事例在改變內能的方式中，與其它三個不同的是（ ）
A．鐵絲反復彎折后發燙
B．鉆木取火
C．烤火取暖
D．搓手暖和
6．汽車的安全帶指示燈，會提醒駕駛員系好安全帶。當安全帶系好時，相當于閉合開關S，指示燈L不亮；安全帶未系好時，相當于斷開開關S，指示燈L亮。下列符合要求的電路圖是（ ）
A．B．C．D．
7．如圖所示的電路，電源電壓為3V且保持不變，滑動變阻器R1標有“1A 10Ω”的字樣．當滑動變阻器的滑片P在最右端時閉合開關S，通過燈泡L的電流為0.5A，移動滑動變阻器的滑片P，在電路安全工作的情況下，下列說法正確的是
A．向左移動滑動變阻器的滑片P時燈泡變亮
B．滑片P在最右端時通過干路中的電流是0.9A
C．R1消耗的電功率范圍是1.5W～3W
D．電路消耗的總功率范圍是2.4W～4.5W
8．如圖所示是某科技小組設計的一種溫度自動控制報警裝置電路圖，關于它的說法正確的是
A．當溫度低于90℃時，報警裝置就會響鈴，同時綠燈亮
B．當溫度低于90℃時，報警裝置就會響鈴，同時紅燈亮
C．當溫度達到90℃時，報警裝置就會響鈴，同時紅燈亮
D．當溫度達到90℃時，報警裝置就會響鈴，同時綠燈亮

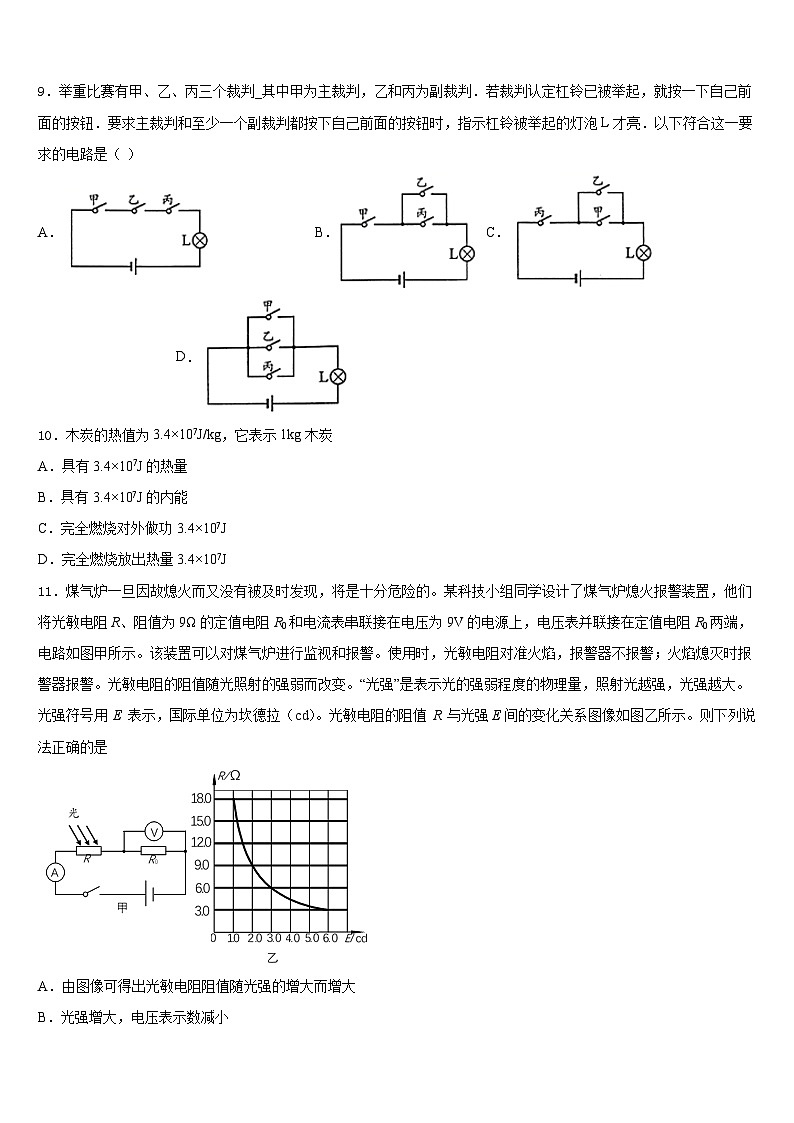

9．舉重比賽有甲、乙、丙三個裁判_其中甲為主裁判，乙和丙為副裁判．若裁判認定杠鈴已被舉起，就按一下自己前面的按鈕．要求主裁判和至少一個副裁判都按下自己前面的按鈕時，指示杠鈴被舉起的燈泡L才亮．以下符合這一要求的電路是（ ）
A．B．C．D．
10．木炭的熱值為3.4×107J/kg，它表示1kg木炭
A．具有3.4×107J的熱量
B．具有3.4×107J的內能
C．完全燃燒對外做功3.4×107J
D．完全燃燒放出熱量3.4×107J
11．煤氣爐一旦因故熄火而又沒有被及時發現，將是十分危險的。某科技小組同學設計了煤氣爐熄火報警裝置，他們將光敏電阻R、阻值為9Ω的定值電阻R0和電流表串聯接在電壓為9V的電源上，電壓表并聯接在定值電阻R0兩端，電路如圖甲所示。該裝置可以對煤氣爐進行監視和報警。使用時，光敏電阻對準火焰，報警器不報警；火焰熄滅時報警器報警。光敏電阻的阻值隨光照射的強弱而改變?！肮鈴姟笔潜硎竟獾膹娙醭潭鹊奈锢砹?，照射光越強，光強越大。光強符號用 E 表示，國際單位為坎德拉。光敏電阻的阻值 R 與光強E間的變化關系圖像如圖乙所示。則下列說法正確的是
A．由圖像可得出光敏電阻阻值隨光強的增大而增大
B．光強增大，電壓表示數減小
C．若火焰熄滅，則電流表示數為1A
D．若光強由1cd增加到3cd，此電路的總電功率由3W增加到5.4W
12．如圖所示的電路中，當滑向左滑動時，下列關于電表示數與燈的亮度變化的說法正確的是（ ）
A．電壓表示數變大B．電壓表示數變小C．燈變亮D．燈變暗
二、填空題（每題5分，共4題，20分）
13．給移動電源（俗稱充電寶）充電時，是把____能轉化為化學能，此時移動電源相當于電路中的__（選填“電源”或“用電器”）。
14．如圖所示，R1＝4Ω，R2＝6Ω，把它們并聯在U＝3V的電路中，通電30s，電阻R1、R2總共消耗的電能為_____J。
15．一臺標有“220V 900W”字樣的電飯煲，
（1）正常煮飯半小時，要消耗電能________kW·h。
（2）在家庭電路中，用________表測量用電器在一定時間內消耗的電能。
16．焦耳定律的內容是：電流通過導體產生的熱量跟________ 的平方成正比，跟_____成正比，跟通電時間成正比。
三、實驗題（共12分）
17．（4分）為了比較水和食用油的比熱容，某同學用如圖所示的器材進行了實驗。
實驗數據記錄如下：
（1）除了圖中的實驗器材以外，做該實驗還需要的測量工具是停表、溫度計和_____；
（2）實驗中，兩燒杯內分別放入_____的電加熱器，這樣可以保證在相同的時間內，水和食用油_____；
（3）不計熱量損失，由實驗數據可知，水的比熱容是食用油的_____倍。
18．（4分）在“測定小燈泡功率”的實驗中，電源電壓為6V，小燈泡的額定電壓為3.8V。
(1)請在圖甲中用筆畫線代替導線，完成電路連接。
（________）
(2)連接電路，閉合開關后，燈泡不亮，電壓表有示數且接近電源電壓，電流表指針幾乎不動，產生這一現象的原因可能是__________。
(3)排除故障后，將滑動變阻器的滑片從一端緩慢移到另一端的過程中發現電壓表示數U與滑片移動距離x的關系如圖乙所示，電壓調節非常不方便，這是由于選用了_____（選填“A”或“B”）滑動變阻器?？晒┻x用的滑動變阻器：滑動變阻器A（阻值范圍0～500Ω，滑片行程10cm）；滑動變阻器B（阻值范圍0～50Ω，滑片行程10cm）。
(4)換用了另一個滑動變阻器并接通電路后，移動滑片位置，當電壓表的示數3.8V時，電流表的示數如圖丙所示，則其額定功率為_________W。
(5)實驗中剛剛測完上述(4)中的一個數據，電流表突然損壞了。他們找到了一個阻值為R的定值電阻和一個單刀雙擲開關并設計出電路圖（如圖丁），重新進行了測量。
請完成以下步驟：
步驟一：S2與接線柱1接通，閉合S1，調節滑動變阻器滑片，使電壓表示數為_________；
步驟二：保持滑動變阻器阻值_________（選填“變大”、“不變”、“變小”），將S2改與接線柱2接通，讀取電壓表讀數UR；
步驟三：斷開S1、S2，整理器材。
寫出燈泡額定功率的表達式P=__________________。（用已知量和測量量表示）
19．（4分）實驗桌上備有滿足實驗要求的器材：一個電阻箱（符號），一個滑動變阻器（符號），一個定值電阻（符號）、一個電流表（符號）、一個電壓表（符號）、一個學生電源（符號）、一個開關（符號）、導線若干。請你利用這些器材設計實驗，驗證導體兩端的電壓一定時，通過導體的電流跟導體的電阻成反比。要求：
（1）畫出實驗電路圖；
（2）簡述實驗過程；
（3）畫出記錄實驗數據的表格。
四、作圖題（共16分）
20．（8分）開關閉合后電磁鐵A和永磁體B的磁感線分布如圖甲所示，請標出永磁體B左端的磁極和四條磁感線的方向；將乙圖中的開關和螺口燈泡串聯后接在照明電路的兩條導線上。
21．（8分）請在圖中用筆畫線代替導線按要求連接電路并在虛線框內畫出電路圖要求：
（______）
（1）開關同時控制兩盞電燈；
（2）電燈L1、L2并聯；
（3）電流表測通過兩燈的總電流；
（4）所畫導線不能交叉。
五、計算題（共22分）
22．（10分）小強家買了一個自動電熱水壺其銘牌如下表。小強裝了0.5kg的水，加熱5min后把水燒開，水壺自動斷電。已知大氣壓為1個標準大氣壓，電熱水壺正常工作且電阻不變，水的初溫為20℃，c水＝4.2×103J/（kg?℃），求：
（1）這壺水吸收的熱量；
（2）水壺消耗的電能；
（3）此電熱水壺的熱效率。
23．（12分）如圖甲所示是一款超市用的透明玻璃門冷飲展示冰柜，該冰柜的玻璃門采用的是防霧玻璃，玻璃夾層中有電熱絲用來加熱玻璃，可以有效防止水蒸氣凝結在玻璃上，電熱絲與冰柜中的電動壓縮機連接的簡化電路如圖乙所示，其相關參數如表所示．求：
（1）冰柜的電動壓縮機正常工作時的電流為多少？
（2）冰柜正常工作時防霧電熱絲的電阻為多少？
（3）該冰柜的玻璃門的質量是5kg，若不計熱量損失，電熱絲正常工作使門玻璃升高20℃需要多長時間？[玻璃的比熱容為0.84×103J/（kg?℃）]
參考答案
一、選擇題（每題1分，共30題，30分）
1、A
2、D
3、B
4、D
5、C
6、C
7、D
8、C
9、B
10、D
11、D
12、A
二、填空題（每題5分，共4題，20分）
13、電 用電器
14、112.5
15、0.45 電能
16、電流 導體的電阻
三、實驗題（共12分）
17、天平 規格相同（或功率相同） 吸收的熱量相同 2
18、 燈泡斷路 A 1.9 3.8 不變
19、 (1)
(2)見解析
(3)見解析
四、作圖題（共16分）
20、；
21、
五、計算題（共22分）
22、（1）1.68×105J；（2）3×105J；（3）56%。
23、（1）0.5A；（2）484Ω；（3）840s
物質
質量/g
初始溫度/℃
加熱時間/min
最后溫度/℃
水
200
20
6
45
食用油
200
20
6
70
自動電熱水壺
型號
WL100F
電源
220V 50Hz
額定功率
1000W
冰柜總質量
160kg
額定電壓
220V
電動壓縮機的額定功率
110W
防霧電熱絲的額定功率
100W
