北京市昌平區2023-2024學年九年級（上）期末質量抽測物理試題（含解析）

這是一份北京市昌平區2023-2024學年九年級（上）期末質量抽測物理試題（含解析），共20頁。試卷主要包含了單項選擇題，多項選擇題，實驗探究題，科普閱讀題，計算題等內容，歡迎下載使用。

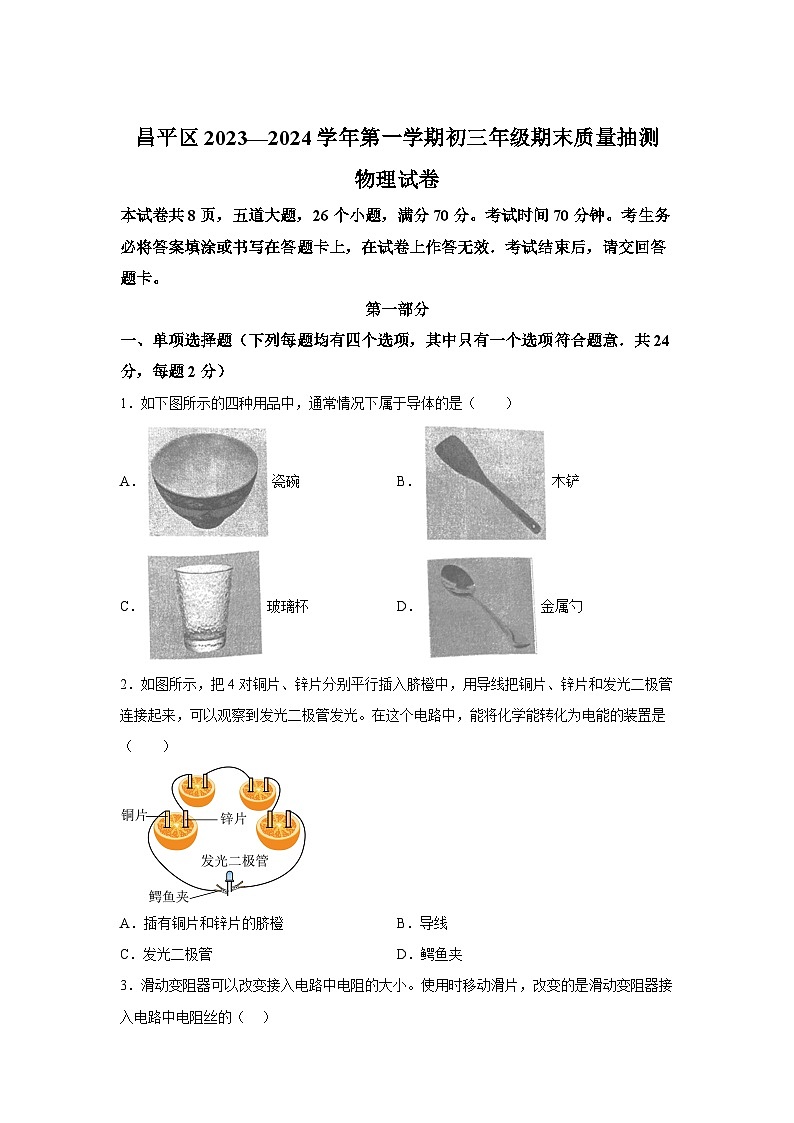

物理試卷
本試卷共8頁，五道大題，26個小題，滿分70分?？荚嚂r(shí)間70分鐘?？忌鷦?wù)必將答案填涂或書寫在答題卡上，在試卷上作答無效．考試結束后，請交回答題卡。
第一部分
一、單項選擇題（下列每題均有四個選項，其中只有一個選項符合題意．共24分，每題2分）
1．如下圖所示的四種用品中，通常情況下屬于導體的是（ ）
A．瓷碗B．木鏟
C．玻璃杯D．金屬勺
2．如圖所示，把4對銅片、鋅片分別平行插入臍橙中，用導線把銅片、鋅片和發光二極管連接起來，可以觀察到發光二極管發光。在這個電路中，能將化學能轉化為電能的裝置是（ ）
A．插有銅片和鋅片的臍橙B．導線
C．發光二極管D．鱷魚夾
3．滑動變阻器可以改變接入電路中電阻的大小。使用時移動滑片，改變的是滑動變阻器接入電路中電阻絲的（ ）
A．材料B．橫截面積C．長度D．電流方向

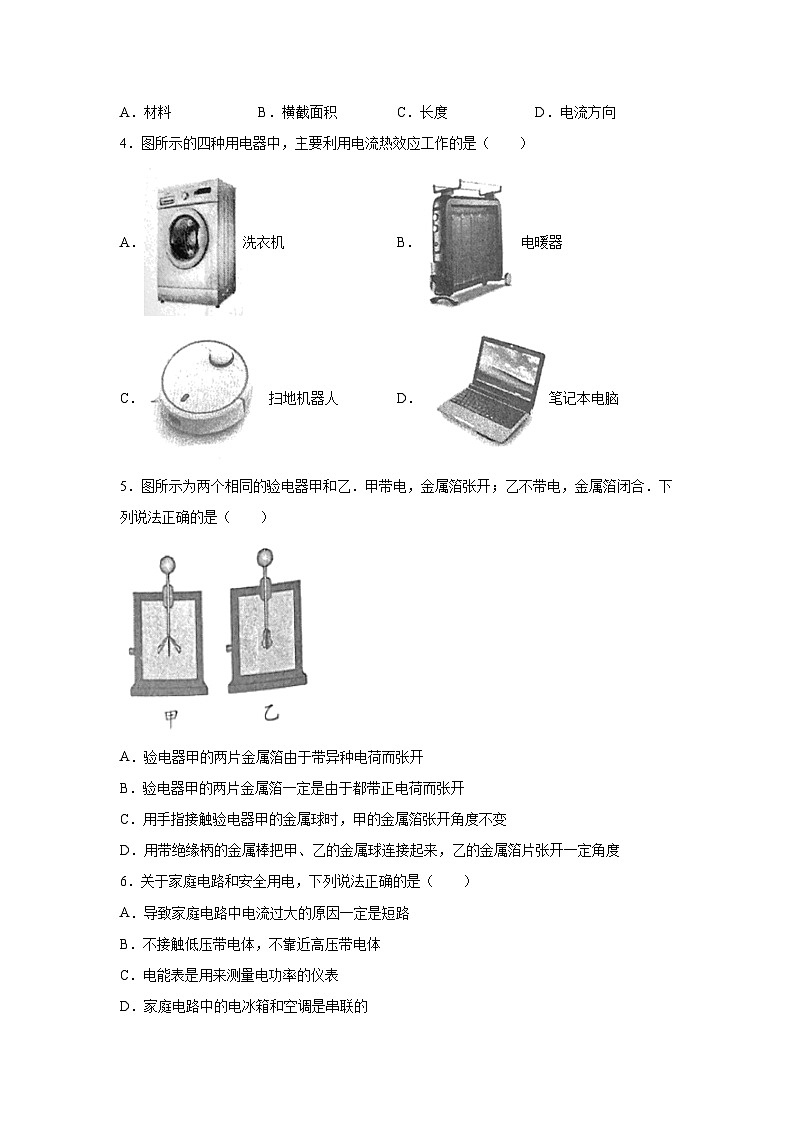

4．圖所示的四種用電器中，主要利用電流熱效應工作的是（ ）
A．洗衣機B．電暖器
C．掃地機器人D．筆記本電腦
5．圖所示為兩個相同的驗電器甲和乙．甲帶電，金屬箔張開；乙不帶電，金屬箔閉合．下列說法正確的是（ ）
A．驗電器甲的兩片金屬箔由于帶異種電荷而張開
B．驗電器甲的兩片金屬箔一定是由于都帶正電荷而張開
C．用手指接觸驗電器甲的金屬球時，甲的金屬箔張開角度不變
D．用帶絕緣柄的金屬棒把甲、乙的金屬球連接起來，乙的金屬箔片張開一定角度
6．關于家庭電路和安全用電，下列說法正確的是（ ）
A．導致家庭電路中電流過大的原因一定是短路
B．不接觸低壓帶電體，不靠近高壓帶電體
C．電能表是用來測量電功率的儀表
D．家庭電路中的電冰箱和空調是串聯的

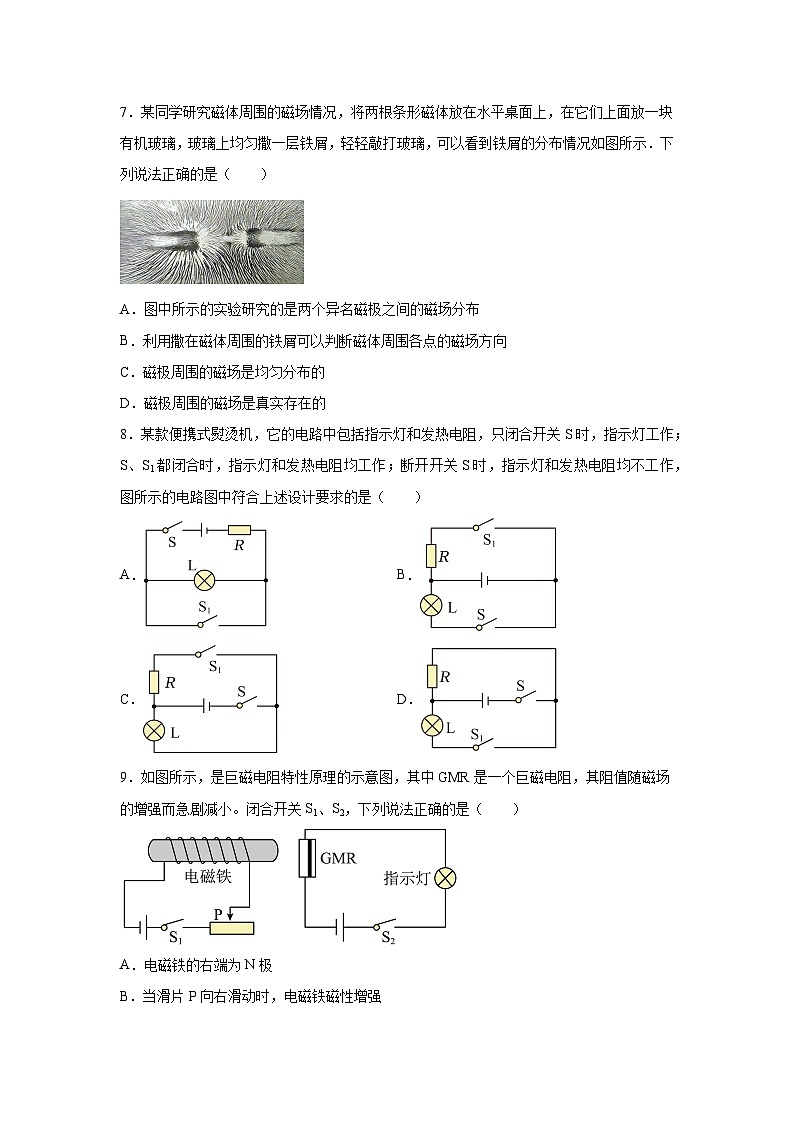

7．某同學研究磁體周圍的磁場情況，將兩根條形磁體放在水平桌面上，在它們上面放一塊有機玻璃，玻璃上均勻撒一層鐵屑，輕輕敲打玻璃，可以看到鐵屑的分布情況如圖所示．下列說法正確的是（ ）
A．圖中所示的實驗研究的是兩個異名磁極之間的磁場分布
B．利用撒在磁體周圍的鐵屑可以判斷磁體周圍各點的磁場方向
C．磁極周圍的磁場是均勻分布的
D．磁極周圍的磁場是真實存在的
8．某款便攜式熨燙機，它的電路中包括指示燈和發熱電阻，只閉合開關S時，指示燈工作；S、S1都閉合時，指示燈和發熱電阻均工作；斷開開關S時，指示燈和發熱電阻均不工作，圖所示的電路圖中符合上述設計要求的是（ ）
A．B．
C．D．
9．如圖所示，是巨磁電阻特性原理的示意圖，其中GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小。閉合開關S1、S2，下列說法正確的是（ ）
A．電磁鐵的右端為N極
B．當滑片P向右滑動時，電磁鐵磁性增強
C．當滑片P向左滑動時，巨磁電阻的阻值增大
D．當滑片P向左滑動時，指示燈變亮
10．某同學分別按圖甲、乙兩種方式將定值電阻R1、R2連接在電源電壓均為U并保持不變的電路中，電阻阻值，下列說法正確的是（ ）
A．甲圖中通過的電流大于通過的電流
B．乙圖中通過的電流小于通過的電流
C．甲圖中的總電阻等于乙圖中的總電阻
D．甲圖中的總功率小于乙圖中的總功率
11．小明用三個電流表和兩個小燈泡做實驗，檢驗并聯電路干路電流是否等于各支路電流之和，其連接的電路如圖所示，這個電路中只有一根導線接錯了，接錯的這根導線是（ ）
A．導線ABB．導線CDC．導線EFD．導線CG
12．如圖所示的電路中，電源電壓為并保持不變，滑動變阻器標有“，”字樣，定值電阻標有“10Ω 1A”字樣，若電流表的量程為“”，壓表的量程為“”，滑片P移動時，在保證電路安全的情況下，下列說法正確的是（ ）
A．電流表變化范圍是
B．電壓表變化范圍是
C．電路總功率變化范圍是
D．滑動變阻器允許調節的范圍是
二、多項選擇題（下列每題均有四個選項，其中符合題意的選項均多于一個．共6分，每題2分．每題選項全選對的得2分，選對但不全的得1分，有錯選的不得分）
13．下列說法中正確的是
A．風力發電機可以將機械能轉化為電能
B．太陽能電池可以將太陽能轉化為電能
C．電暖氣正常工作時，主要是將電能轉化為機械能
D．電風扇正常工作時，主要是將電能轉化為機械能
14．下列說法正確的是（ ）
A．導體中的負電荷在做定向移動時一定產生磁場
B．只要導體在磁場中做切割磁感線運動，就會產生感應電流
C．指南針在地磁場中靜止時，指南針的N極受到地磁場的作用力
D．磁場中某一點的磁場方向是由放在該點的小磁針靜止時N極指向決定的
15．圖甲是某儲熱式電熱水器的銘牌，圖乙是某電熱水壺的銘牌，下列說法正確的是（ ）
A．的電能可供儲熱式電熱水器正常工作
B．電熱水壺工作時，它的功率一定是
C．正常工作時，儲熱式電熱水器比電熱水壺消耗電能多
D．正常工作時，電流通過儲熱式電熱水器比電流通過電熱水壺做功快
第二部分
三、實驗探究題（共28分，16、22題各4分，17、19、20、21、23題各3分，18題5分）
16．（1）條形磁體周圍的磁場情況如圖所示，則條形磁體的左端是 極；
（2）圖所示的電能表的示數是 。
17．圖甲是一個帶開關的插座，請用筆畫線代替導線，把帶有開關的插座正確地接入圖乙所示的家庭電路中，要求符合安全用電原則。
18．小京用圖甲所示的電路測量額定電壓為小燈泡的額定功率。
（1）用筆畫線代替導線，將圖甲的電路連接完整 ；
（2）如圖甲所示，閉合開關S前，應將滑動變阻器的滑片P移動至 端；
（3）實驗過程中，電壓表的示數如圖乙所示，若使燈泡正常發光，他應將滑動變阻器的滑片P向 端移動；
（4）小燈泡正常發光時，電流表的示數如圖丙所示，此時通過小燈泡的電流為 A，該小燈泡的額定功率為 W。
19．小京用圖所示的裝置進行實驗，閉合開關S后，觀察到電流表有示數、電磁鐵吸引起幾枚大頭針。若他想探究電磁鐵的磁性強弱與電流大小的關系，下一步進行的操作是 ，再次閉合開關S后，應觀察 和 。
20．（1）小京用導線將電動小風扇（無內置電池）與靈敏電流計連接，如圖甲所示．用力轉動風扇扇葉，觀察到靈敏電流計的指針偏轉，這是 現象。
（2）小京用圖乙所示的裝置進行實驗，閉合開關的瞬間，觀察到金屬棒ab在水平導軌上運動的現象，說明 。
（3）游樂園里有一塊會發光的踏板，當小朋友在上面跳躍時，小燈泡便會一閃一閃的發光，踏板下方鋪設的結構如圖丙所示．該裝置的原理與圖 （選填“甲”或“乙”）所示的裝置研究的原理相同。
21．如圖所示是測量未知電阻的實驗電路，電源兩端電壓不變，定值電阻，請補充完成主要實驗步驟，并進行數據處理。
（1）實驗步驟：
①只閉合開關S，讀出并記錄電流表示數；
② ，讀出并記錄電流表示數；
③計算的阻值。
（2）數據記錄與處理（請你補充完整表中的數據）實驗數據記錄表 （定值電阻）。
22．小京想探究電流通過導體產生的熱量與電流、電阻、通電時間是否有關．他連接了如圖所示的電路進行實驗，其中兩個完全相同的燒瓶?jī)?nèi)分別裝有質量和初溫都相同的煤油，以及阻值為和的電阻絲（）。
（1）該實驗探究的問題是電流通過導體產生的熱量與 是否有關；
（2）該實驗采用串聯電路可以控制 相同和 相同；
（3）小京想在較短時間內看到明顯的實驗現象，請?zhí)岢鲆粭l合理的改進建議 。
23．小京和小陽將兩個規格不同的燈泡連接成串聯電路，閉合開關后發現燈泡發光，不發光．他們交流討論燈泡不發光的原因，小京認為是由于燈泡短路造成的，小陽認為是由于燈泡的電阻較小，導致其實際功率太小造成的。請你添加器材并設計實驗驗證哪位同學的猜想正確，請寫出添加的器材、操作步驟、判斷方法，可畫電路圖輔助說明。
四、科普閱讀題（共4分）
24．請閱讀《物盡其用，各得其所》并回答題。
物盡其用，各得其所
生活中導線、保險絲、白熾燈絲、電爐絲分別是用不同材料制做的，電路工作時，它們都能通過電流，它們各有所長，并用自己的所長在各自的“崗位”上盡職盡責，出色地完成任務。在選用這些材料時，需要考慮電阻率、熔點、強度、價格等因素。電阻率是表征材料性質的一個重要物理量，如果把各種材料制成長，橫截面積的導線，其時的電阻在數值上等于這種材料的電阻率，電阻率按銀、銅、金、鋁、鎢、鐵、鎳鉻合金的順序依次增大。
在生產和生活中，導線的用量非常大，選用什么材料作導線好呢？當然是電阻率越小越好。銀的電阻率最小，但它價格昂貴，不適合做為輸電導線大量應用于生產生活中。由于我國鋁土資源特別豐富，前些年的輸電導線大都采用鋁制導線，隨著用電量的不斷增加、社會經濟的不斷發展，鋁制導線已經逐漸被銅制導線所取代。
家用保險絲大都選用鉛銻合金制成，鉛銻合金熔點很低，電阻率較大。當電路超負荷運行或某處發生短路故障時，保險絲產生較多熱量，致使其溫度高于它的熔點而熔斷，從而保證電路安全。
白熾燈絲則是選用金屬鎢制成，鎢的熔點很高，白熾燈燈絲做得很細，電阻較大，當電流通過燈絲時，電流的熱效應可使燈絲溫度升高到以上，從而發出耀眼的光，在這個溫度時，以上的金屬都要熔化成液體了，而鎢卻還能保持一定的強度。
電爐絲是利用電流通過自身時發出大量的熱來加熱物體，因此要選電阻率大、熔點高的材料，常常采用鎳鉻合金?？傊?，同是導體，選材各異，真可謂物盡其用，用其所長，各得其所。
請根據上述材料，回答下列問題：
（1）選用鎢制成白熾燈燈絲，主要是由于鎢具有 的特點；
（2）銅的電阻率是，一根長度為、橫截面積為的銅絲的電阻為 ；
（3）請你依據公式分析并說明電爐絲通過導線接到電路里，電爐絲和導線通過的電流相同，為什么電爐絲熱得發紅，而導線卻幾乎不發熱 ？
五、計算題（共8分，25、26題各4分）
25．如圖所示，電源兩端電壓U為并保持不變，電阻阻值為。閉合開關S后，電流表A的示數I為。求：
（1）電流表A1的示數；
（2）電阻的阻值。
26．圖甲所示的是某款家用電熱器的簡化電路，R1、R2為阻值一定的電熱絲，S是手動開關，S1是自動控制開關。該電熱器的額定電壓是，在它正常工作一段時間內，它的電功率隨時間變化的圖像如圖乙所示。
（1）請畫出該電熱器在低溫檔和高溫檔的等效電路圖；
（2）求電阻的阻值；
（3）求電熱器處于高溫檔時，工作產生的熱量為多少焦耳。
參考答案與解析
1．D
【解答】通常情況下，金屬勺是金屬，容易導電，屬于導體；瓷碗、玻璃杯、木鏟不容易導電，屬于絕緣體。ABC不符合題意，D符合題意。
故選D。
2．A
【解答】A．插有銅片和鋅片的臍橙提供電能，將化學能轉化為電能，故A符合題意；
B．導線是輸送電能的，故B不符合題意；
C．發光的二極管是用電器，消耗電能的，故C不符合題意；
D．鱷魚夾是導體，不能提供電能，故D不符合題意。
故選A。
3．C
【解答】導體的電阻受導體的材料、長度、橫截面積、溫度的影響；滑動變阻器的原理是通過改變接入電路中電阻絲的長度來改變電阻。故C符合題意，ABD不符合題意。
故選C。
4．B
【解答】AC．洗衣機和掃地機器人，主要是把電能轉化為機械能，不是利用電流的熱效應來工作的，故AC不符合題意；
B．電暖氣將電能轉化為內能，是利用電流的熱效應，故B符合題意；
D．筆記本電腦工作時，主要把電能轉化為光能和聲能，不是利用電流的熱效應來工作的，故D不符合題意。
故選B。
5．D
【解答】AB．驗電器甲的兩片金屬箔由于帶同種電荷相互排斥而張開，可以是正電荷，也可以是負電荷，故AB錯誤；
C．人是導體，用手指接觸驗電器甲的金屬球時，甲的金屬箔張開角度變?yōu)榱?，故C錯誤；
D．甲驗電器帶電，乙驗電器不帶電，用帶絕緣柄的金屬棒把甲、乙的金屬球連接起來，金屬棒中會有電荷移動，乙的金屬箔片張開一定角度，故D正確。
故選D。
6．B
【解答】A．家庭電路中電流過大的原因有兩個，一是家庭電路中總功率過大，二是電路短路，故A錯誤；
B．安全用電的原則是不接觸低壓帶電體，不靠近高壓帶電體，故B正確；
C．電能表是用來測量電能的儀表，故C錯誤；
D．家庭電路中的電冰箱和空調是并聯的，故D錯誤。
故選B。
7．D
【解答】A．圖中所示的實驗研究的是條形磁體周圍的磁場分布情況，故A錯誤；
B．磁體周圍始終存在磁場，借助細鐵屑可以顯示磁體周圍的磁場分布特點，但不能判斷磁體周圍各點的磁場方向，故B錯誤；
C．在磁體的周圍，磁場一般是不均勻的，越是靠近磁極的地方，磁感線就越密集，磁性就越強，越是遠離磁極的地方，磁感線就越稀，磁場就越弱，故C錯誤；
D．磁場雖然看不到、摸不著，但客觀存在于磁體周圍空間，故D正確。
故選D。
8．C
【解答】A．該電路圖中，只閉合開關S，指示燈與發熱電阻均工作，故A不符合題意；
B．該電路圖中，斷開開關S時，發熱電阻仍能工作，故B不符合題意；
C．該電路圖中，只閉合開關S時，指示燈工作；S、S1都閉合時，指示燈和發熱電阻均工作；斷開開關S時，指示燈和發熱電阻均不工作，故C符合題意；
D．該電路圖中，只閉合開關S，發熱電阻工作，指示燈不工作，故D不符合題意。
故選C。
9．D
【解答】A．閉合開關S1，電流從電磁鐵的右端流入，左端流出，根據安培定則可知電磁鐵左端為N極，右端為S極，故A錯誤；
BCD．閉合開關S1、S2，滑片P向右滑動時，滑動變阻器連入電路中的電阻變大，電壓一定，由可知，電流變小，電磁鐵磁性減弱；滑片P向左滑動時，電磁鐵磁性增強，由題可知，巨磁電阻的阻值減小，電壓一定，由可知，電流變大，由P=UI可知，指示燈的實際功率變大，所以指示燈變亮，故BC錯誤，D正確。
故選D。
10．D
【解答】A．甲圖中兩個電阻串聯，由串聯電路電流的規律可知通過R1的電流等于通過R2的電流，故A錯誤；
B．乙圖中兩個電阻并聯，兩個電阻兩端的電壓相同，已知電阻阻值
