高考物理一輪復習第8章第2節電場能的性質課件

這是一份高考物理一輪復習第8章第2節電場能的性質課件，共58頁。PPT課件主要包含了鏈接教材·夯基固本，φA－φB，細研考點·突破題型等內容，歡迎下載使用。

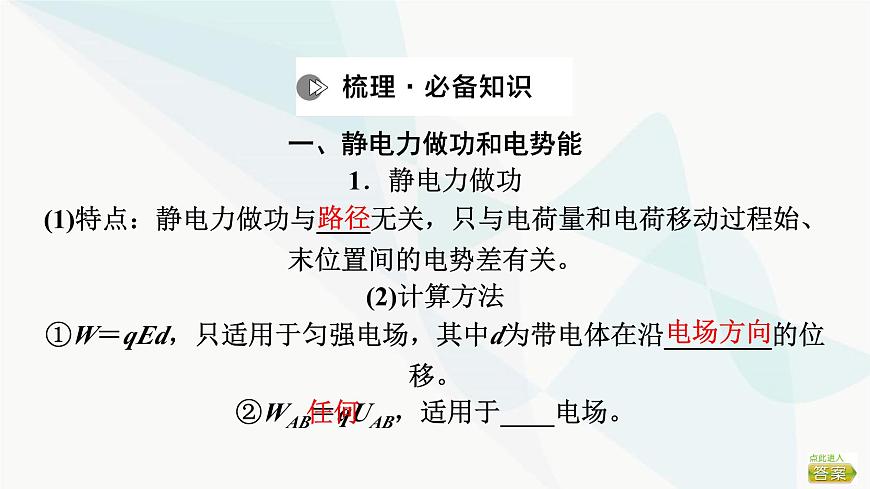

一、靜電力做功和電勢能 1．靜電力做功 (1)特點：靜電力做功與____無關，只與電荷量和電荷移動過程始、末位置間的電勢差有關。 (2)計算方法 ①W＝qEd，只適用于勻強電場，其中d為帶電體在沿________的位移。 ②WAB＝qUAB，適用于____電場。

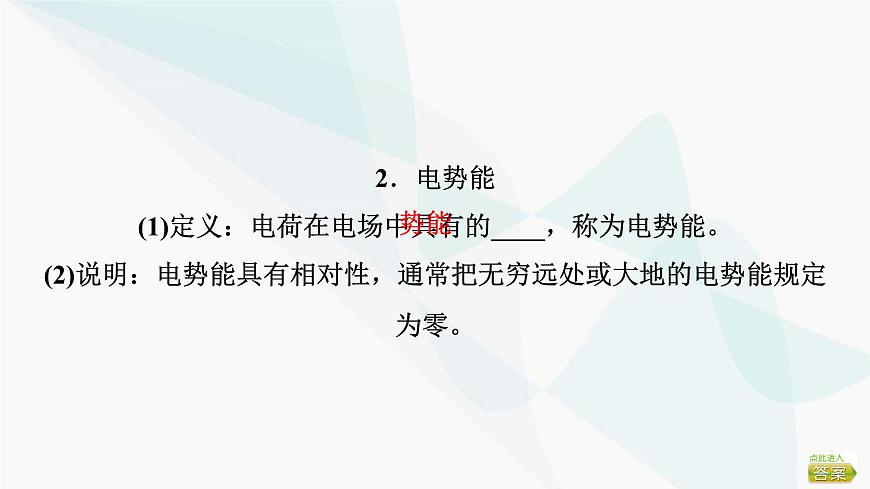

2．電勢能 (1)定義：電荷在電場中具有的____，稱為電勢能。 (2)說明：電勢能具有相對性，通常把無窮遠處或大地的電勢能規定為零。

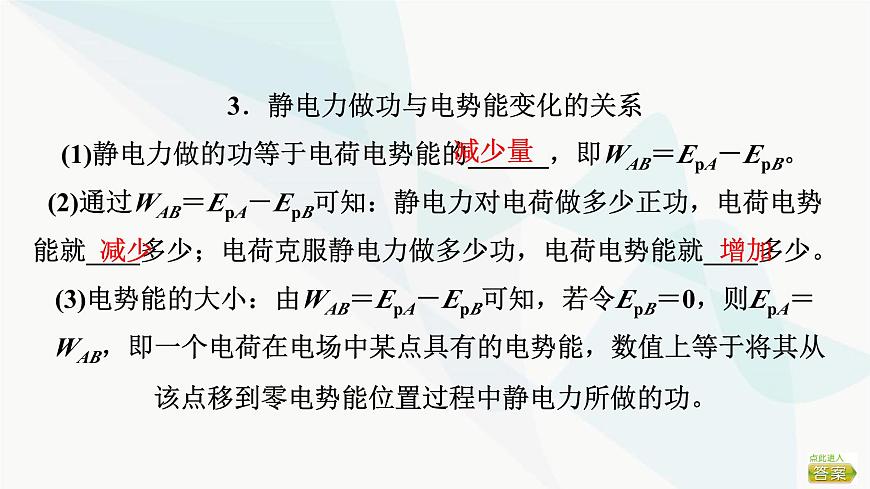

3．靜電力做功與電勢能變化的關系 (1)靜電力做的功等于電荷電勢能的______，即WAB＝EpA－EpB。 (2)通過WAB＝EpA－EpB可知：靜電力對電荷做多少正功，電荷電勢能就____多少；電荷克服靜電力做多少功，電荷電勢能就____多少。 (3)電勢能的大小：由WAB＝EpA－EpB可知，若令EpB＝0，則EpA＝WAB，即一個電荷在電場中某點具有的電勢能，數值上等于將其從該點移到零電勢能位置過程中靜電力所做的功。

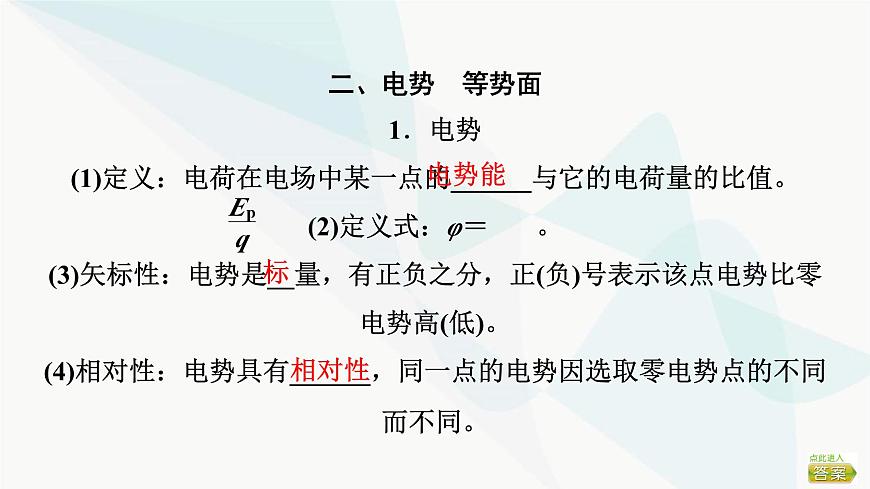

二、電勢　等勢面 1．電勢 (1)定義：電荷在電場中某一點的______與它的電荷量的比值。 (2)定義式：φ＝ 。 (3)矢標性：電勢是__量，有正負之分，正(負)號表示該點電勢比零電勢高(低)。 (4)相對性：電勢具有______，同一點的電勢因選取零電勢點的不同而不同。

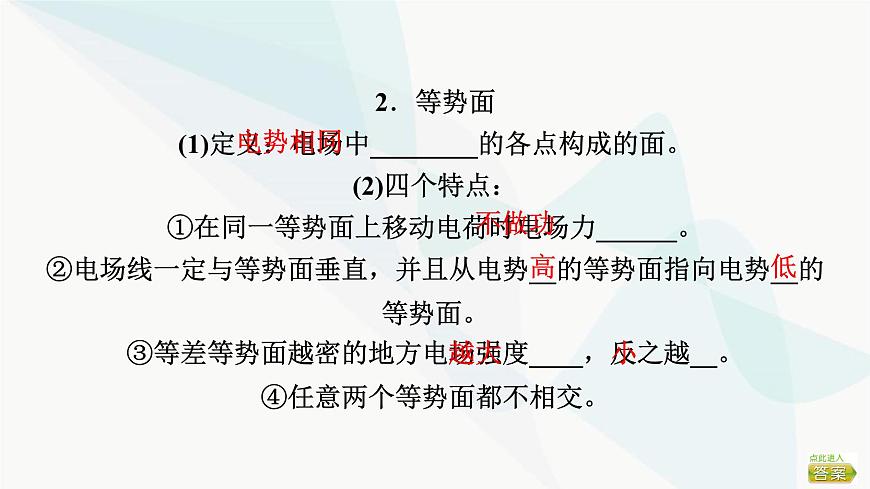

2．等勢面 (1)定義：電場中________的各點構成的面。 (2)四個特點： ①在同一等勢面上移動電荷時電場力______。 ②電場線一定與等勢面垂直，并且從電勢__的等勢面指向電勢__的等勢面。 ③等差等勢面越密的地方電場強度____，反之越__。 ④任意兩個等勢面都不相交。

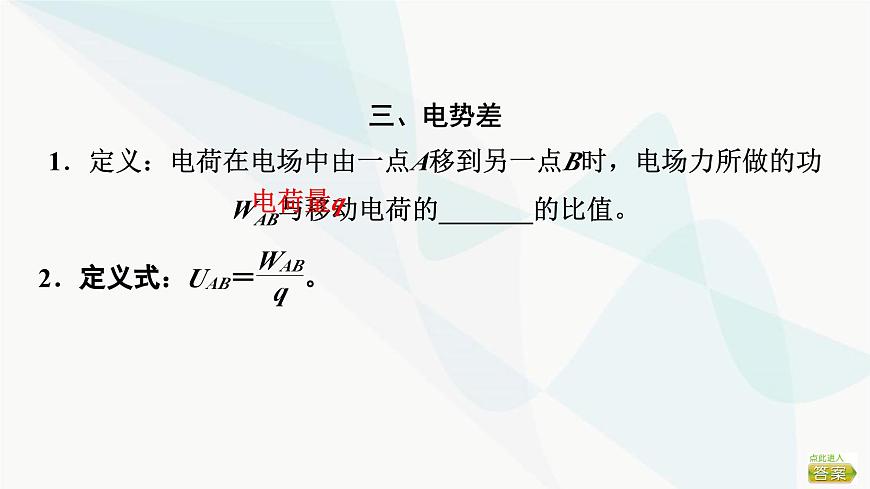

三、電勢差 1．定義：電荷在電場中由一點A移到另一點B時，電場力所做的功WAB與移動電荷的_______的比值。
3．影響因素 電勢差UAB由______________決定，與移動的電荷q及電場力做的功WAB____，與零電勢點的選取____。 4．電勢差與電勢的關系：UAB＝________，UAB＝－UBA。
5．勻強電場中電勢差與電場強度的關系 (1)電勢差與電場強度的關系式：UAB＝E·d，其中d為電場中兩點間__________的距離。 (2)電場強度的方向和大小與電勢差的關系：電場中，電場強度方向指向________最快的方向；在勻強電場中，電場強度在數值上等于沿________方向每單位距離上降低的電勢。
一、易錯易混辨析(正確的打“√”，錯誤的打“×”) (1)電場中電場強度為零的地方電勢一定為零。(　　) (2)沿電場線方向電勢逐漸降低，電場強度也越來越小。(　　) (3)A、B兩點間的電勢差等于將正電荷從A點移到B點時靜電力所做的功。(　　)
(4)A、B兩點的電勢差與試探電荷無關，所以UAB＝UBA。(　　) (5)等差等勢線越密的地方，電場線越密，電場強度越大。(　　) (6)電場中電勢降低的方向，就是電場強度的方向。(　　)
二、教材習題衍生 1．(人教版必修第三冊改編)電荷量為q的電荷在電場中由A點移到B點時，電場力做功W，由此可算出兩點間的電勢差為U，若讓電荷量為2q的電荷在電場中由A點移到B點，則(　　)
C　[兩點間電勢差與移動的電荷無關，電場力做功變?yōu)閃′＝2qU＝2W，C正確。]
2．(人教版必修第三冊改編)如圖所示，實線為某電場的電場線，虛線表示該電場的等勢面，A、B、C是電場中的三點，下列說法正確的是(　　) A．三點中，B點的電場強度最大 B．三點中，A點的電勢最高 C．將一帶負電的檢驗電荷從A移動到B，電勢能增大 D．將一帶正電的檢驗電荷從A移動到B和從A移動到C，電勢能的變化相同
D　[電場線的疏密表示電場強度的大小，所以三點中，A點電場強度最大，A錯誤；沿電場線方向，電勢逐漸降低，A點電勢最低，B錯誤；將一帶負電的檢驗電荷從A移動到B，電場力做正功，電勢能減小，C錯誤；因?yàn)锽、C兩點在同一等勢面上，所以將一帶正電的檢驗電荷從A移動到B和從A移動到C，電場力做的功相同，電勢能變化相同，D正確。]
3．(人教版必修第三冊改編)如圖所示，勻強電場的場強為E，A與B兩點間的距離為d，AB與電場線的夾角為α，則A、B兩點間的電勢差為(　　) A．Ed　　　B．Edcs α　　　C．Edsin α　　　D．Edtan α
B　[題圖中A、B兩點之間沿電場方向的距離為dcs α，電勢差UAB＝E·dcs α，故B正確，A、C、D錯誤。]
4．(人教版必修第三冊改編)電場中某三條等勢線如圖中實線a、b、c所示。一電子僅在電場力作用下沿直線從P運動到Q，已知電勢φa>φb>φc，這一過程電子運動的v-t圖像可能是下圖中的(　　)
A　　　　　B　　　　　C　　　 D
A　[結合φa>φb>φc，由題圖等勢線的特點可確定此電場為非勻強電場，且Q點處電場強度小于P點處電場強度，電子僅在電場力作用下沿直線從P運動到Q，做加速度越來越小的加速運動，選項A正確。]
1．判斷電勢能變化的兩種常用方法 (1)根據靜電力做功：靜電力做正功，電勢能減少；靜電力做負功，電勢能增加。 (2)根據Ep＝φq：正電荷在電勢越高處電勢能越大；負電荷在電勢越高處電勢能越小。
考點1　電場力做功、電勢和電勢能　師生共研
浙江1月卷 2022·T10
重慶卷 2022·T10
2．電勢高低的三種常用判斷方法 (1)電場線法：沿電場線方向電勢逐漸降低。
[典例1]　(2022·河北石家莊市高三模擬)如圖所示，P為圓錐的頂點，A、B、C為圓錐底面上的三個點，P、A、B、C任意兩點間的距離均相等，PO為圓錐的高。電荷量為＋q的點電荷固定于B點，現將一電荷量為－q的Q1從無窮遠處移到C點并固定，此過程中電場力對點電荷Q1做功為W，再將一電荷量為＋q的點電荷Q2從無窮遠處移到A點，取無窮遠處電勢為零，下列說法正確的是(　　)
B．移入Q2之前，P點的電勢高于A點的電勢 C．移入Q2的過程中，電場力對Q2做功為2W D．若再將Q2沿AP連線從A點移到P點，此過程中，Q2的電勢能一直保持不變
[跟進訓練] 1．(電場力做功的分析)(多選)(2022·全國乙卷)如圖所示，兩對等量異號點電荷＋q、－q(q＞0)固定于正方形的4個頂點上。L、N是該正方形兩條對角線與其內切圓的交點，O為內切圓的圓心，M為切點。則(　　)
A．L和N兩點處的電場方向相互垂直 B．M點的電場方向平行于該點處的切線，方向向左 C．將一帶正電的點電荷從M點移動到O點，電場力做正功 D．將一帶正電的點電荷從L點移動到N點，電場力做功為零
AB　[兩正點電荷在N點處產生的電場強度方向由N指向O，N點處于兩負點電荷連線的垂直平分線上，則兩負點電荷在N點產生的電場強度方向由N指向O，則N點處的合電場強度方向由N指向O，同理可知，兩負點電荷在L點處產生的電場強度方向由O指向L，L點處于兩正點電荷連線的垂直平分線上，兩正點電荷在L點處產生的場強方向由O指向L，則L點處的合電場強度方向由O指向L，由于正方形兩對角線相互垂直平分，則L和N兩點處的電場方向相
互垂直，A正確；正方形底邊上的等量異號點電荷在M點產生的電場強度方向向左，而上方的等量異號點電荷在M點產生的電場強度方向向右，由于M點離上方等量異號點電荷距離較遠，則M點的電場強度方向平行于該點處的切線，方向向左，B正確；由題圖可知，M和O點位于兩對等量異號點電荷的等勢線上，即M點和O點電勢相等，所以將一帶正電的點電荷從M點移動到O點，電場力做的功為零，C錯誤；由題圖結合等量異號點電荷模型可知，L點的電勢低于N點電勢，則將一帶正電的點電荷從L點移動到N點，電場力做的功不為零，D錯誤。]
2．(電勢的分析與判斷)(2022·湖南卷)如圖所示，四根完全相同的均勻帶正電絕緣長棒對稱放置在長方體的四條長邊a、b、c、d上。移去a處的絕緣棒，假定另外三根絕緣棒電荷分布不變。關于長方體幾何中心O點處電場強度方向和電勢的變化，下列說法正確的是(　　) A．電場強度方向垂直指向a，電勢減小 B．電場強度方向垂直指向c，電勢減小 C．電場強度方向垂直指向a，電勢增大 D．電場強度方向垂直指向c，電勢增大
A　[由對稱性與電場疊加原理可知，a、b、c、d處四根完全相同、均勻帶正電絕緣長棒在O點的合電場強度為零，類比正點電荷電場可知，一根帶正電絕緣長棒在空間某點的電場強度方向沿該棒所在直線的垂線指向該點，故撤去a處的絕緣棒后，O點的電場強度方向由O點垂直指向a，B、D項錯誤；設每根帶正電絕緣長棒在O點產生的電勢為φ0，且大于零，則根據電勢的疊加原理知，四根完全相同、均勻帶正電絕緣長棒在O點產生的電場的電勢為4φ0，若撤去a處的絕緣棒，其他三棒在O點產生的電場的電勢為3φ0，故撤去a處的絕緣棒后，O點的電勢減小，A項正確，C項錯誤。]
3．(電勢與電勢能的分析判斷)(多選)真空中有兩個固定的帶正電的點電荷，電荷量不相等。一個帶負電的試探電荷置于二者連線上的O點時，僅在電場力的作用下恰好保持靜止?fàn)顟B(tài)。過O點作兩正電荷連線的垂線，以O(shè)點為圓心的圓與連線和垂線分別交于a、c和b、d，如圖所示。以下說法正確的是(　　) A．a(chǎn)點電勢低于O點 B．b點電勢低于c點 C．該試探電荷在a點的電勢能大于在b點的電勢能 D．該試探電荷在c點的電勢能小于在d點的電勢能
BD　[作出兩個固定點電荷分別在O點附近的電場線，由題意知，O點的電場強度EO＝0，則兩點電荷分別在O點處產生電場的電場線疏密相同，進而推知O點左側的電場方向向右，O點右側的電場方向向左，可以判定：a點電勢高于O點，b點電勢低于c點，故A錯誤，B正確；由Ep＝φq可知，a點的電勢高于b點，試探電荷(帶負電)在a點的電勢能比在b點的電勢能小，故C錯誤；c點電勢高于d點，試探電荷(帶負電)在c點的電勢能小于在d點的電勢能，故D正確。]
(1)只適用于勻強電場。 (2)d為某兩點沿電場強度方向上的距離，或兩點所在等勢面之間的距離。 (3)電場強度的方向是電勢降低最快的方向。
考點2　勻強電場電勢差與電場強度的關系 　師生共研
2．兩個推論 (2)如圖乙所示，AB∥CD，且AB＝CD，則UAB＝UCD。
3．三點妙用 (1)解釋等差等勢面的疏密與電場強度大小的關系。當電勢差U一定時，電場強度E越大，則沿電場強度方向的距離d越小，即電場強度越大，等差等勢面越密。 (2)定性判斷非勻強電場電勢差的大小關系。如距離相等的兩點間的電勢差，E越大，U越大；E越小，U越小。
[典例2]　(多選)(2022·廣東深圳市高三一模)空間有平行于梯形區域abcd的勻強電場，已知∠a＝45°，∠c和∠d均為直角，且上底bc＝2 cm、下底ad＝4 cm，a、b、c三點的電勢分別為4 V、8 V、10 V。將一電荷量q＝－2×10－5 C的點電荷從a點開始沿abcd路線移動，則下列判斷正確的是(　　)
A．梯形區域的下底ad中點的電勢為6 V B．該勻強電場的電場強度大小為 V/m C．該點電荷在c點的電勢能為＋2×10－4 J D．該點電荷從a點移到d點過程中，電場力對它做的功為＋8×10－5 J
AD　[根據題述a、b、c三點電勢分別為4 V、8 V、10 V，如圖所示，g為ad中點，根據在勻強電場中，平行線上相等長度的線段電勢差相等可知，ad中點的電勢為6 V，d點電勢為8 V，A正確；由幾何關系可知，ab⊥bd，根據電場線與等勢線垂直可知，電場強度方向沿ab方向，
A．點電荷q在D點具有的電勢能為1.0×10－5 J B．A點的電勢為4 V C．該勻強電場的電場強度大小為100 V/m， 方向垂直于CD連線指向B點 D．將△ABC繞B點順時針旋轉，無論轉過多大的角度，A、C兩點電勢都不會相等
2．(非勻強電場)(2022·山西大同一中期中)如圖是勻強電場遇到空腔導體后的部分電場線分布圖，電場線的方向如圖所示，M、N、Q是以直電場線上一點O為圓心的同一圓周上的三點，OQ連線垂直于MN，以下說法正確的是(　　)
A．O點電勢與Q點電勢相等 B．將一正電荷由M點移到Q點，電荷的電勢能減少 C．MO間的電勢差等于ON間的電勢差 D．在Q點釋放一個正電荷，正電荷所受電場力將沿與OQ垂直的方向豎直向上
B　[過O點和Q點作電場的等勢面，如圖所示可 知，O、Q兩點的電勢不相等，故A錯誤；將一 正電荷由M點移到Q點，電場力對電荷做正功， 故電荷的電勢能減少，故B正確；MO與ON相 等，但由于電場不是勻強電場，且MO間的平均電場強度大于ON間的平均電場強度，因此由U＝Ed可推得，MO間的電勢差大于ON間的電勢差，故C錯誤；在Q點釋放一個正電荷，正電荷所受電場力將沿Q點電場線的切線方向斜向上，故D錯誤。]
1．判斷速度方向：帶電粒子運動軌跡上某點的切線方向?yàn)樵擖c(diǎn)處的速度方向。 2．判斷電場力(或電場強度)的方向：僅受電場力作用時，帶電粒子所受電場力方向指向軌跡曲線的凹側，再根據粒子的正負判斷電場強度的方向。 3．判斷電場力做功的正負及電勢能的增減：若電場力與速度方向成銳角，則電場力做正功，電勢能減少；若電場力與速度方向成鈍角，則電場力做負功，電勢能增加。
考點3　電場線、等勢面及運動軌跡問題　師生共研
海南卷 2022·T8
[典例3]　如圖所示，實線為方向未知的三條電場線，虛線1、2、3分別為三條等勢線，三條等勢線與其中一條電場線的交點依次為M、N、Q點，已知MN＝NQ，電荷量相等的a、b兩帶電粒子從等勢線2上的O點以相同的初速度飛出，僅在靜電力作用下，兩粒子的運動軌跡如圖中虛線a′、b′所示，則(　　)
A．a(chǎn)粒子一定帶正電，b粒子一定帶負電 B．M、N兩點電勢差大小|UMN|等于N、Q兩點電勢差大小|UNQ| C．a(chǎn)粒子的加速度逐漸增大，b粒子的加速度逐漸減小 D．a(chǎn)粒子從出發到等勢線3過程的動能變化量比b粒子從出發到等勢線1過程的動能變化量小
D　[由題圖可知，a粒子的軌跡方向向右彎曲，a粒子所受靜電力方向向右，b粒子的軌跡向左彎曲，b粒子所受靜電力方向向左，由于電場線方向未知，無法判斷粒子的電性，故A錯誤；由題可知，a所受靜電力逐漸減小，加速度減小，b所受靜電力逐漸增大，加速度增大，故C錯誤；已知MN＝NQ，由于MN段電場強度大于N、Q段電場強度，所以M、N兩點電勢差大小|UMN|大于N、Q兩點電勢差大小|UNQ|，故B錯誤；根據靜電力做功公式W＝Uq，|UMN|>|UNQ|，a粒子從等勢線2到3靜電力做的功小于b粒子從等勢線2到1靜電力做的功，所以a粒子到達等勢線3的動能變化量比b粒子到達等勢線1的動能變化量小，故D正確。]
[跟進訓練] 1．(等勢面的理解)(多選)(2021·全國甲卷)某電場的等勢面如圖所示，圖中a、b、c、d、e為電場中的5個點，則(　　)
A．一正電荷從b點運動到e點，電場力做正功B．一電子從a點運動到d點，電場力做功為4 eVC．b點電場強度垂直于該點所在等勢面，方向向右D．a(chǎn)、b、c、d四個點中，b點的電場強度大小最大
BD　[一正電荷從b點運動到e點，在同一等勢面上運動，電場力不做功，A錯誤；一電子從a點運動到d點，電場力做功為－eUad＝4 eV，B正確；電場強度方向垂直于等勢面，并指向電勢降低的方向，b點電場強度垂直于該點所在等勢面，方向向左，C錯誤；題圖中的等勢面為等差等勢面，a、b、c、d四個點中，b點處的等勢面最密，電場強度大小最大，D正確。]
2．(電場線與等勢面問題)(2022·浙江1月選考 )某種氣體—電子放大器的局部結構是由兩塊夾有絕緣介質的平行金屬薄膜構成，其上存在等間距小孔，其中相鄰兩孔截面上的電場線和等勢線的分布如圖所示。下列說法正確的是(　　) A．a(chǎn)點所在的線是等勢線 B．b點的電場強度比c點大 C．b、c兩點間的電勢差的值比a、c兩點間的大 D．將電荷沿圖中的線從d→e→f→g移動時電場 力做功為零
C　[根據題意，平行金屬膜中間夾著絕緣介質，所以電場線是豎著的，等勢線與電場線互相垂直，是橫著的，所以a點所在的線是電場線，故選項A錯誤；b點處的電場線比c點處稀疏，則Eb
