黑龍江省哈爾濱市道里區光華中學2023-2024學年九年級上學期期中物理試卷

這是一份黑龍江省哈爾濱市道里區光華中學2023-2024學年九年級上學期期中物理試卷，共15頁。試卷主要包含了單選題，多選題，填空題，作圖題，閱讀材料，回答問題.，實驗題等內容，歡迎下載使用。

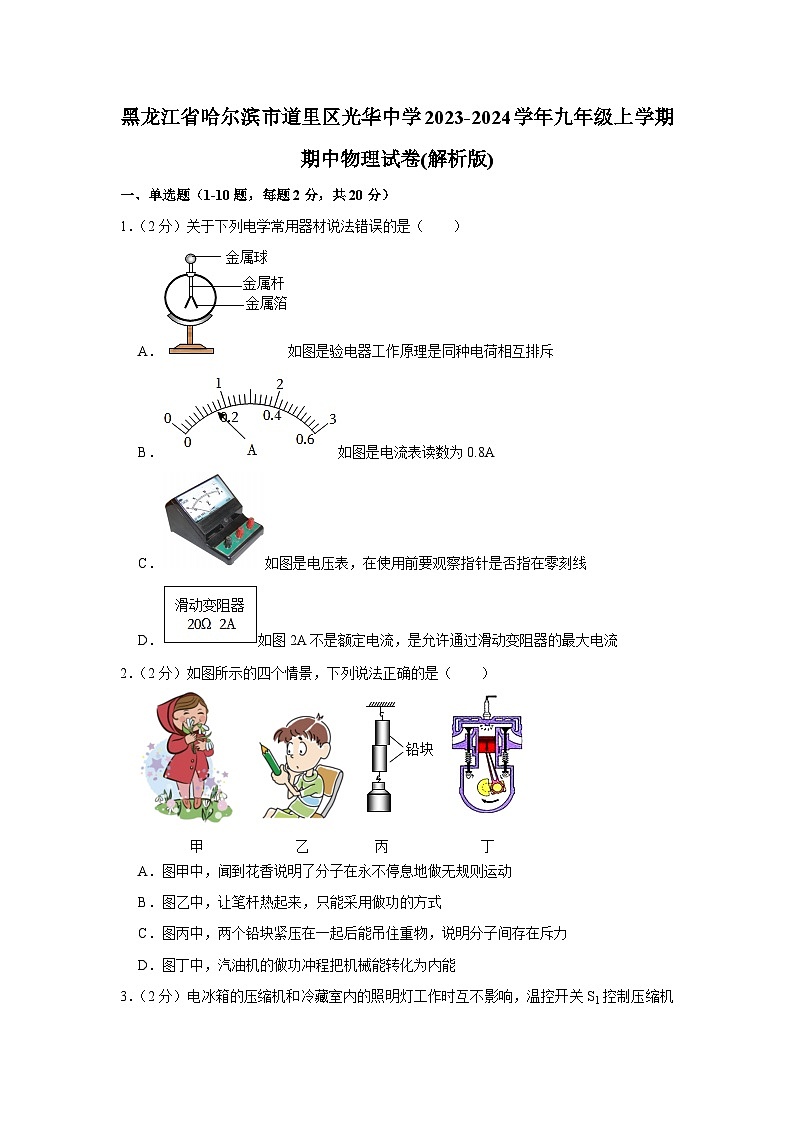

?黑龍江省哈爾濱市道里區光華中學2023-2024學年九年級上學期期中物理試卷(解析版)
一、單選題（1-10題，每題2分，共20分）
1．（2分）關于下列電學常用器材說法錯誤的是（　　）
A．如圖是驗電器工作原理是同種電荷相互排斥
B．如圖是電流表讀數為0.8A
C．如圖是電壓表，在使用前要觀察指針是否指在零刻線
D．如圖2A不是額定電流，是允許通過滑動變阻器的最大電流
2．（2分）如圖所示的四個情景，下列說法正確的是（　?。?br />
A．圖甲中，聞到花香說明了分子在永不停息地做無規則運動
B．圖乙中，讓筆桿熱起來，只能采用做功的方式
C．圖丙中，兩個鉛塊緊壓在一起后能吊住重物，說明分子間存在斥力
D．圖丁中，汽油機的做功沖程把機械能轉化為內能

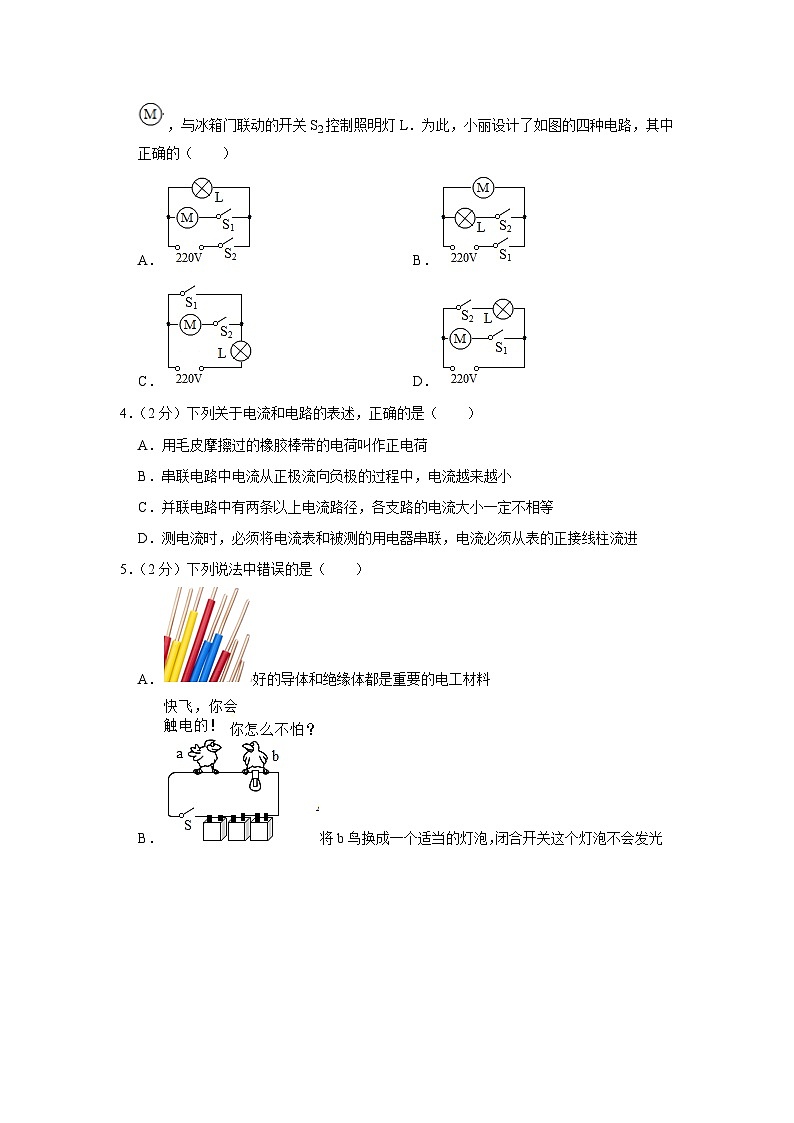

3．（2分）電冰箱的壓縮機和冷藏室內的照明燈工作時互不影響，溫控開關S1控制壓縮機，與冰箱門聯動的開關S2控制照明燈L．為此，小麗設計了如圖的四種電路，其中正確的（　?。?br /> A． B．
C． D．
4．（2分）下列關于電流和電路的表述，正確的是（　?。?br /> A．用毛皮摩擦過的橡膠棒帶的電荷叫作正電荷
B．串聯電路中電流從正極流向負極的過程中，電流越來越小
C．并聯電路中有兩條以上電流路徑，各支路的電流大小一定不相等
D．測電流時，必須將電流表和被測的用電器串聯，電流必須從表的正接線柱流進
5．（2分）下列說法中錯誤的是（　?。?br /> A．好的導體和絕緣體都是重要的電工材料
B．將b鳥換成一個適當?shù)臒襞?，閉合開關這個燈泡不會發光
C．研究電流的過程用到了類比的方法
D．電子在導線中定向移動形成電流

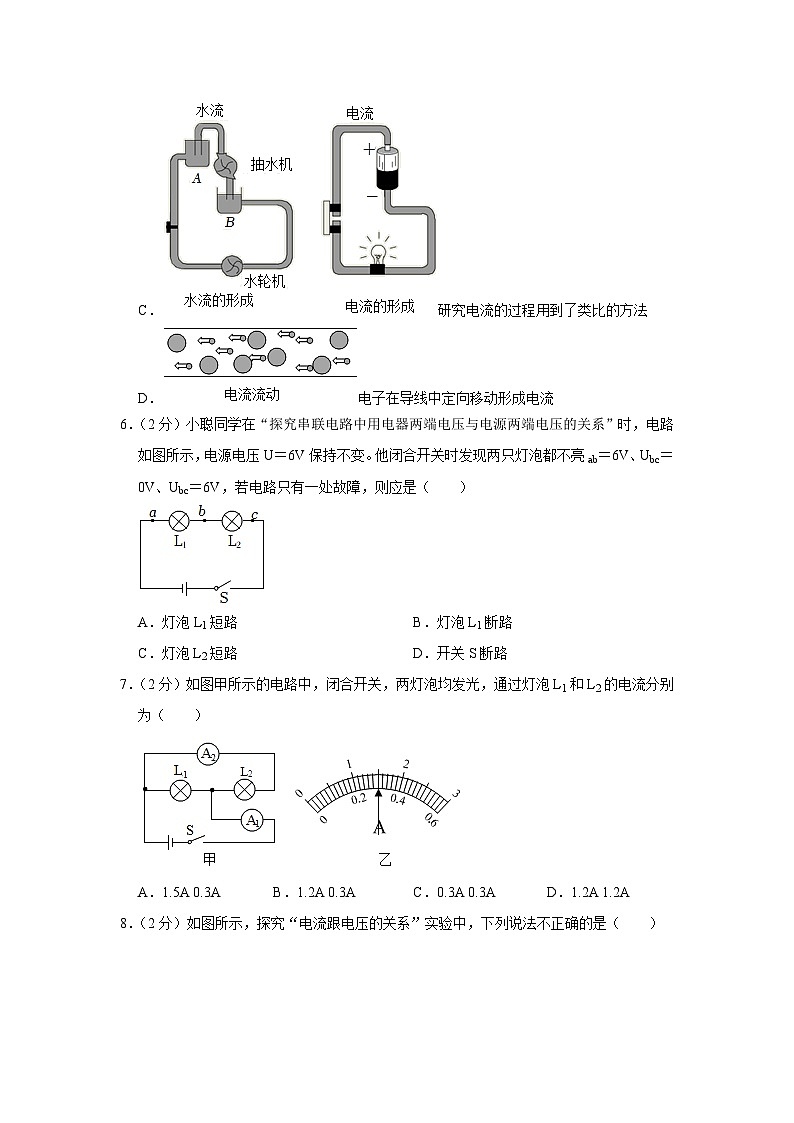

6．（2分）小聰同學在“探究串聯電路中用電器兩端電壓與電源兩端電壓的關系”時，電路如圖所示，電源電壓U＝6V保持不變。他閉合開關時發現兩只燈泡都不亮ab＝6V、Ubc＝0V、Ubc＝6V，若電路只有一處故障，則應是（　?。?

A．燈泡L1短路 B．燈泡L1斷路
C．燈泡L2短路 D．開關S斷路
7．（2分）如圖甲所示的電路中，閉合開關，兩燈泡均發光，通過燈泡L1和L2的電流分別為（　?。?br />
A．1.5A 0.3A B．1.2A 0.3A C．0.3A 0.3A D．1.2A 1.2A
8．（2分）如圖所示，探究“電流跟電壓的關系”實驗中，下列說法不正確的是（　　）

A．探究電流跟電壓的關系時，需要控制導體的電阻一定
B．滑動變阻器可以起到改變定值電阻兩端電壓的作用
C．實驗的結論是：導體中的電流跟導體兩端的電壓成正比
D．多次實驗是為了得到電流跟電壓之間的定量關系
9．（2分）如圖，電源電壓保持不變，開關S1已閉合，若再閉合開關S2，則下列分析正確的是（　?。?br />
A．電壓表示數變大 B．電流表A1示數變大
C．電流表A2示數變大 D．小燈泡的亮度不變
10．（2分）用“伏安法測電阻”的實驗中，小雪和曉彤分別選用定值電阻和小燈泡為測量對象，在處理實驗數據時，如圖甲、乙所示。對于圖象的分析，以下說法錯誤的是（　?。?br /> A．由甲圖可知，定值電阻的阻值為1Ω
B．由甲圖可知，電阻不隨其兩端的電壓和導體中的電流而改變
C．為了減小誤差，應該用多次測量的方法，計算小燈泡的電阻
D．由乙圖及實驗現象可知：小燈泡的電阻隨燈絲溫度的增加而增大
二、多選題（11-12題，每題3分，共6分，選錯不得分，選對但不全得1分）
（多選）11．（3分）下列關于內能、熱量、溫度的說法中正確的是（　?。?br /> A．某鐵塊溫度降低，內能一定減小
B．溫度高的物體把溫度傳給溫度低的物體
C．物體吸熱，溫度一定升高
D．一個物體溫度升高，可能是外界對物體做功
（多選）12．（3分）如圖所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P從一端滑到另一端的過程中（　?。?br />
A．圖線甲是電阻R1的“U﹣I”關系圖像
B．電源電壓為9V
C．R1的阻值為10Ω
D．滑動變阻器R的最大阻值為20Ω
三、填空題（13-22題，每空1分，共20分）
13．（2分）杭州亞運會舉世矚目，采用數字人點火，點火后火炬塔通過旋轉滾珠絲桿觸動電機轉動　 　（選填“斷開”或“閉合”）。為了確保浪花能伸展，在火炬塔里安裝了兩個電機，如果一個電機壞了　 ?。ㄟx填“并聯”或“串聯”）。
14．（2分）如圖甲，用測力計把吊在下面的玻璃板從水中慢慢提起來，觀察到玻璃板離開水面的過程中測力計示數變大　 ??；如圖乙，用手晃動試管中的沙子，發現溫度計的示數升高　 　。

15．（2分）a、b、c三個輕質小球，a帶正電，相互作用的情況如圖所示　 　（選填“帶負電”“不帶電”或“帶正電”）；用絲綢摩擦過的玻璃棒靠近c(diǎn)球，二者將互相 　 ?。ㄟx填“吸引”或“排斥”）。

16．（2分）伏打電池放電時的能量轉化過程為 　 　（選填“化學能轉化為電能”或“電能轉化為化學能”）；柴油機工作一段時間后，油箱里的柴油沒有發生變化的是 　 　。（選填序號：①質量；②比熱容；③熱值）
17．（2分）如圖是自制的“導電性檢測器”，將一根導線固定在鉛筆芯的最左邊，然后來另一根導線接觸鉛筆芯右端并逐漸向左滑動　 　，鉛筆芯兩端電壓 　 ?。ㄌ睢白兇蟆?、“不變”、“變小”）。

18．（2分）如圖是研究導體的電阻與哪些因素有關的實驗，把A、B、C、D四根電阻線分別接入圖2MN兩點間，在此實驗中要判斷接入電阻絲的電阻大小　 　來判斷，要判斷導體的電阻與導體的橫截面積是否有關，需要連入MN兩點間的電阻絲是 　 　。

19．（2分）如圖所示的電路中，開關閉合兩電壓表的指針偏轉均如圖所示，則電阻R1兩端的電壓為 　 　伏，R1和R2的阻值之比為 　 　。

20．（2分）如圖所示，甲、乙是電流表或電壓表。當開關S閉合后，要使電阻R1、R2并聯，甲表是 　 　，乙表是 　 　。

21．（2分）在相距20km的甲、乙兩地之間有兩條輸電線，已知每1m輸電線的電阻為0.01Ω．現輸電線在某處發生短路，為確定短路位置，當電壓表的示數為1.5V時，電流表示數為30mA．則短路處距甲地一條輸電線的電阻為　 　Ω，短路位置距甲地的距離為　 　km。

22．（2分）將電阻R和燈泡L接在圖甲所示的電路中，電源電壓保持不變。圖乙為電阻R和燈泡L的I﹣U圖象。閉合開關S，電流表示數為0.3A　 　V；若將二者并聯在電壓為6V的電路中，干路中的電流是 　 　A。

四、作圖題（23-24題，每題2分，共4分）
23．（2分）如圖是小聰在實驗中連接的實物圖，請?jiān)诜娇騼?nèi)畫出對應的電路圖。
?
24．（2分）請用筆畫線代替導線，連接圖中的實物，要求：開關閉合，電壓表測燈泡兩端電壓。

五、閱讀材料，回答問題（共4分）.
25．（4分）通過電表的電流過大會有燒毀電表的危險。電流表的特點是電阻很小，電壓表的特點是電阻很大，在實驗中決不允許把哪個電表直接接在電源的兩極上？請用歐姆定律分析其中的道理。

六、實驗題（共17分）
26．（6分）在“探究煤油和食用油吸熱能力”的實驗中，請回答：
（1）為方便探究，研究對象煤油和食用油應滿足的條件是二者初溫和 　 　相同；
（2）如圖，除裝置圖中的器材外，還需要的兩種測量工具是 　 　、　 　。
（3）該實驗裝置的安裝順序是 　 　（選填“自下而上”或“自上而下”）。
（4）實驗中，加熱時間的長短實質上反映了物質 　 　。
（5）實驗中收集到的數據如下表：
材料
升高5℃加熱時間/min
升高10℃加熱時間/min
升高15℃加熱時間/min
煤油
3
7
11
食用油
2
5
8
對比三次所收集到的實驗數據，可得出的實驗結論是：　 　。

27．（6分）在探究“電路中的電壓”實驗中，小明小組選擇了兩只小燈泡、開關、三節干電池及導線若干。

（1）你認為應選擇規格 　 　的燈泡進行實驗（選填“相同”或“不同”）；連接電路前，小明觀察電壓表時，原因是 　 　。
（2）改正后小明用電壓表先測量了L1兩端電壓（圖乙），他打算再去測L2兩端電壓，請你幫他寫出拆接電壓表時應該注意的事項（寫出兩點）。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（3）最后小明按正確的操作收集數據如表并分析表中數據，得出電路兩端的電壓等于各部分電路兩端的電壓之和的結論。小聰說此結論沒有普遍性。請你根據實驗?zāi)康慕Y(jié)合實驗過程指出該實驗有哪些不足？
28．（5分）探究“電流與電阻的關系”時，實驗器材有：三節新的干電池（電壓為4.5V）、電流表、電壓表滑動變阻器（標有“20Ω 2A”字樣）（5Ω、10Ω、15Ω、20Ω），開關一個，導線若干。小靜等同學設計了如圖甲所示的電路圖。

（1）請用筆畫線代替導線將圖乙中的實物圖連接完整，要求：滑片P向右移動時電流表示數變小。
（2）滑片P位于滑動變阻器阻值最大處，閉合開關，電流表有示數，則電路故障原因是電阻R 　 　。
（3）排除故障后，將定值電阻由5Ω更換為10Ω時，應向 　 ?。ㄟx填“左”或“右”）適當調節滑動變阻器的滑片P，使電壓表示數保持3V不變。
（4）圖丙是根據實驗數據畫出的定值電阻的I﹣R圖像，由此得出的結論是：　 　。
（5）小靜同學繼續探究，再次換接50Ω的定值電阻后，發現無論怎樣移動滑片P，為了完成這次實驗，她采取的措施可行的是 　 　。
A.調高電源電壓
B.再串聯一個10Ω的電阻
C.將電壓表改接到滑動變阻器兩端
29．（9分）小明同學從說明書中了解到她家汽車內燃機的能量流向如圖1所示。某段時間內，汽車消耗了70g汽油。（汽油的熱值q＝4.6×107J/kg）

（1）求內燃機的工作效率和70g汽油完全燃燒放出的熱量。
（2）冷卻水需要循環不斷地經過氣缸周?chē)M(jìn)行冷卻，如果流入氣缸周?chē)睦鋮s水溫度是60℃，從氣缸周?chē)鞒龅睦鋮s水溫度達到83℃3J/（kg?℃）]
（3）小明為了監測油箱內油量的變化，設計了如圖2所示的裝置，油量表由電流表（量程0～0.6A），滑動變阻器的最大阻值20Ω。
①當油箱裝滿油時，滑動變阻器接入電路電阻R＝0，電流表的指針正好指在0.6A的位置。求保護電阻R的阻值。
②當油箱內無油時，滑動變阻器接入電路電阻最大R＝20Ω，求此時電流表的示數。

參考答案與試題解析
一、單選題（1-10題，每題2分，共20分）
1．（2分）關于下列電學常用器材說法錯誤的是（　　）
A．如圖是驗電器工作原理是同種電荷相互排斥
B．如圖是電流表讀數為0.8A
C．如圖是電壓表，在使用前要觀察指針是否指在零刻線
D．如圖2A不是額定電流，是允許通過滑動變阻器的最大電流
【分析】（1）同種電荷相互排斥，異種電荷相互吸引；
（2）電流表讀數時，首先要確定量程和分度值，然后根據指針的位置讀數；
（3）電壓表使用前要調零；
（4）根據滑動變阻器銘牌的含義分析。
【解答】解：
A、驗電器是利用同種電荷相互排斥的原理工作的；
B、根據圖片可知，無法判定分度值的大小，故B錯誤；
C、圖中表盤上標有V字樣，在使用前要觀察指針是否指在零刻線；
D、滑動變阻器銘牌上的2A不是額定電流，故D正確。
故選：B。
【點評】本題考查了電流表和電壓表的使用方法、驗電器的工作原理、滑動變阻器銘牌的含義，屬于基礎題。
2．（2分）如圖所示的四個情景，下列說法正確的是（　　）

A．圖甲中，聞到花香說明了分子在永不停息地做無規則運動
B．圖乙中，讓筆桿熱起來，只能采用做功的方式
C．圖丙中，兩個鉛塊緊壓在一起后能吊住重物，說明分子間存在斥力
D．圖丁中，汽油機的做功沖程把機械能轉化為內能
【分析】（1）一切物質的分子都在不停地做無規則的運動，分子做無規則運動的快慢與溫度有關，溫度越高，熱運動越劇烈；
（2）改變物體內能的方式有做功和熱傳遞；
（3）分子間存在著相互作用的引力和斥力；
（4）汽油機工作時有四個沖程，即吸氣、壓縮、做功和排氣；在壓縮沖程是將機械能轉化為內能的過程，做功沖程是將內能轉化為機械能的過程。
【解答】解：A．聞到花香，這種現象叫做擴散現象。故A正確；
B．讓筆桿熱起來，還有熱傳遞的方式；
C．圖丙中，能吊住重物，分子間的作用力表現為引力，故C錯誤；
D．圖丁中，活塞向下運動，該沖程內能轉化為機械能。
故選：A。
【點評】該題考查了改變內能的方式、內燃機工作時的能量轉化及擴散現象的理解，是一道綜合題。
3．（2分）電冰箱的壓縮機和冷藏室內的照明燈工作時互不影響，溫控開關S1控制壓縮機，與冰箱門聯動的開關S2控制照明燈L．為此，小麗設計了如圖的四種電路，其中正確的（　?。?br /> A． B．
C． D．
【分析】根據題意可知，電冰箱的壓縮機和冷藏室內的照明燈工作時互不影響，說明壓縮機和照明燈是并聯的；溫控開關S1控制壓縮機，與冰箱門聯動的開關S2控制照明燈，說明開關S1與壓縮機串聯、冰箱門聯動的開關S2與照明燈串聯，據此進行解答。
【解答】解：由題意可知，電冰箱的壓縮機和冷藏室內的照明燈并聯1與壓縮機串聯，冰箱門聯動的開關S2與照明燈串聯，由選項可知。
故選：D。
【點評】本題考查了電路圖的設計，根據題意得出燈泡和壓縮機（電動機）的連接方式以及開關的位置是關鍵。
4．（2分）下列關于電流和電路的表述，正確的是（　?。?br /> A．用毛皮摩擦過的橡膠棒帶的電荷叫作正電荷
B．串聯電路中電流從正極流向負極的過程中，電流越來越小
C．并聯電路中有兩條以上電流路徑，各支路的電流大小一定不相等
D．測電流時，必須將電流表和被測的用電器串聯，電流必須從表的正接線柱流進
【分析】（1）正電荷：與絲綢摩擦過的玻璃棒所帶的電荷；負電荷：與毛皮摩擦過的橡膠棒所帶的電荷；
（2）在串聯電路中，電流處處相等；
（3）根據歐姆定律分析電流的大?。?br /> （4）電流表的正確使用方法是：與被測用電器串聯；電流必須從電流表的正接線柱流入，負接線柱流出；所測量的電流不能超過電流表的量程；絕對不允許不經過用電器把電流表直接接在電源兩極上。
【解答】解：
A、人們把用毛皮摩擦過的橡膠棒上所帶的電荷叫作負電荷；
B、根據串聯電路的電流規律可知，電流處處相等，電流的大小保持不變；
C、并聯電路中有兩條以上電流路徑，若各支路的電阻相同可知，故C錯誤；
D、測電流時，電流必須從表的正接線柱流進，故D正確。
故選：D。
【點評】本題考查了并聯電路電流的特點、正電荷和負電荷的規定、串聯電路的電流的規律、電流表的使用，都是基礎知識。
5．（2分）下列說法中錯誤的是（　?。?br /> A．好的導體和絕緣體都是重要的電工材料
B．將b鳥換成一個適當?shù)臒襞?，閉合開關這個燈泡不會發光
C．研究電流的過程用到了類比的方法
D．電子在導線中定向移動形成電流
【分析】（1）容易導電的叫導體，不容易導電的叫絕緣體，它們都是重要的電工材料；
（2）根據電路的連接方式判斷；
（3）類比法也叫“比較類推法”，是指由一類事物所具有的某種屬性，可以推測與其類似的事物也應具有這種屬性的推理方法，其結論必須由實驗來檢驗，類比對象間共有的屬性越多，則類比結論的可靠性越大；
（4）電荷的定向移動形成電流。
【解答】解：A、生活中用導體來導電，因此好的導體和絕緣體都是重要的電工材料；
B、將b鳥換成一個小燈泡，小燈泡與原來電路中的小燈泡并聯，故B錯誤；
C、電流類比水流，此處利用的是類比法；
D、電荷的定向移動形成電流，在導線中定向移動也可以形成電流。
故選：B。
【點評】本題考查了導體和絕緣體、電路的連接方式、類比法的應用、電流的形成，綜合性較強。
6．（2分）小聰同學在“探究串聯電路中用電器兩端電壓與電源兩端電壓的關系”時，電路如圖所示，電源電壓U＝6V保持不變。他閉合開關時發現兩只燈泡都不亮ab＝6V、Ubc＝0V、Ubc＝6V，若電路只有一處故障，則應是（　?。?

A．燈泡L1短路 B．燈泡L1斷路
C．燈泡L2短路 D．開關S斷路
【分析】電壓表應與被測電路并聯，如果電壓表示數為零，可能與電壓表并聯的電路短路，或電壓表并聯電路之外電路存在斷路；如果電壓表示數較大，接近電源電壓，說明電壓表兩接線柱與電源兩極相連，電壓表并聯電路斷路。分析實驗數據，看兩燈泡電壓與串聯電壓間的關系，然后得出結論。
【解答】解：據題意可知，兩燈為串聯，發現兩燈均不亮是電路中發生斷路ab＝6V，說明是電壓表并聯ab間電路斷路1斷路，故B正確。
故選：B。
【點評】本題考查了電路故障的判斷等，重點考查了學生利用所學知識解決問題的能力，對學生的能力要求較高。
7．（2分）如圖甲所示的電路中，閉合開關，兩燈泡均發光，通過燈泡L1和L2的電流分別為（　?。?br />
A．1.5A 0.3A B．1.2A 0.3A C．0.3A 0.3A D．1.2A 1.2A
【分析】由電路圖可知，兩燈泡并聯，電流表A1測干路電流，電流表A2測L2支路電流，根據并聯電路的電流特點和兩個電流表的指針在同一個位置確定兩表量程，根據分度值讀出示數，進一步求出燈L1中的電流。
【解答】解：由電路圖可知，兩燈泡并聯1測干路電流，電流表A2測L7支路電流，
因并聯電路中干路電流等于各支路電流之和，且兩個電流表的指針在同一個位置，
所以，干路電流表A1的量程為0～7A，分度值為0.1A，
L4支路電流表A2的量程為0～6.6A，分度值為0.02A3的電流I2＝0.5A，故D錯誤；
則燈L1中的電流：
I1＝I﹣I5＝1.5A﹣3.3A＝1.6A，故AC錯誤。
故選：B。
【點評】本題考查了并聯電路的電流特點和電流表的讀數，會確定兩電流表的量程是關鍵。
8．（2分）如圖所示，探究“電流跟電壓的關系”實驗中，下列說法不正確的是（　　）

A．探究電流跟電壓的關系時，需要控制導體的電阻一定
B．滑動變阻器可以起到改變定值電阻兩端電壓的作用
C．實驗的結論是：導體中的電流跟導體兩端的電壓成正比
D．多次實驗是為了得到電流跟電壓之間的定量關系
【分析】（1）根據控制變量法知，在探究電流跟電壓的關系時，需要控制導體的電阻一定，通過滑動變阻器可以改變定值電阻兩端電壓和通過電阻的電流；
（2）在電阻不變時，通過導體的電流跟導體兩端的電壓成正比；
（3）多次實驗得到普遍規律。
【解答】解：A、探究電流跟電壓的關系時，需要控制導體的電阻一定；
B、滑動變阻器可以改變接入電路中的電阻，從而起到改變定值電阻兩端電壓的作用；
C、由歐姆定律可知，通過導體的電流跟導體兩端的電壓成正比；
D、多次實驗得到多組實驗數據，故D正確。
故選：C。
【點評】解決此類控制變量法的問題，要結合研究對象逐個判斷各個實驗所用的研究方法，注意控制變量法是針對物理學中多因素變化的問題。
9．（2分）如圖，電源電壓保持不變，開關S1已閉合，若再閉合開關S2，則下列分析正確的是（　　）

A．電壓表示數變大 B．電流表A1示數變大
C．電流表A2示數變大 D．小燈泡的亮度不變
【分析】由圖可知，開關S1閉合時，只有R連入電路，再閉合開關S2，L與R并聯，根據并聯電路特點和歐姆定律判斷電表示數變化，根據P＝UI判斷燈泡功率變化，從而知燈泡亮度變化。
【解答】解：
由電路圖可知，開關S1閉合時，只有R連入電路，
再閉合開關S2，L與R并聯，A8測干路電流，A2測R支路的電流，
由并聯電路中各支路兩端電壓與電源電壓都相等可知電壓表示數不變，故A錯誤；
并聯電路各支路間互不影響，所以R的電流不變2示數不變，故C錯誤；
由并聯電路中干路電流等于各支路電流之和可知，A2示數變大，故B正確；
燈泡L在閉合開關S2后開始工作，所以燈泡變亮了。
故選：B。
【點評】本題考查并聯電路特點和歐姆定律的應用，正確分析開關在不同狀態下電路的結構是關鍵。
10．（2分）用“伏安法測電阻”的實驗中，小雪和曉彤分別選用定值電阻和小燈泡為測量對象，在處理實驗數據時，如圖甲、乙所示。對于圖象的分析，以下說法錯誤的是（　?。?br /> A．由甲圖可知，定值電阻的阻值為1Ω
B．由甲圖可知，電阻不隨其兩端的電壓和導體中的電流而改變
C．為了減小誤差，應該用多次測量的方法，計算小燈泡的電阻
D．由乙圖及實驗現象可知：小燈泡的電阻隨燈絲溫度的增加而增大
【分析】（1）電阻一定時，電流與電壓成正比；根據圖甲判斷該電阻是否為定值電阻，然后利用圖中數據以及歐姆定律的變形公式求出定值電阻的阻值；
（2）根據圖乙判斷燈絲電阻的特點，然后分析多次測量小燈泡電阻的目的。
【解答】解：
AB、根據圖甲可知，因此該電阻為定值電阻，它不隨導體兩端的電壓和導體中的電流改變而改變，
根據圖示可知，當電阻兩端電壓為3V時，由I＝，定值的電阻：R＝，故AB正確；
C、測定小燈泡的電阻時，不能求平均值減小誤差。
D、由乙圖可知，即當燈泡兩端電壓發光改變時，且電壓變化比電流變化快，故D正確；
故選：C。
【點評】本題考查了圖象分析、利用歐姆定律的變形公式計算電阻，以及導體的電阻是導體本身的一種性質，不隨電壓和電流的改變而改變；關鍵會根據圖象判斷電阻是否為定值電阻。
二、多選題（11-12題，每題3分，共6分，選錯不得分，選對但不全得1分）
（多選）11．（3分）下列關于內能、熱量、溫度的說法中正確的是（　?。?br /> A．某鐵塊溫度降低，內能一定減小
B．溫度高的物體把溫度傳給溫度低的物體
C．物體吸熱，溫度一定升高
D．一個物體溫度升高，可能是外界對物體做功
【分析】（1）物體溫度變化，物體內能變化。
（2）熱傳遞過程中，傳遞的是熱量，不是傳遞溫度。
（3）改變內能的方法：做功和熱傳遞。
（4）物體溫度變化，物體內能變化，物體內能變化，可能是因?yàn)闊醾鬟f，也可能是因?yàn)樽龉Α?br /> 【解答】解：A、某鐵塊溫度降低，鐵塊的內能減小；
B、溫度高的物體把熱量傳給溫度低的物體；
C、物體吸收熱量，可能是溫度升高，故C錯誤；
D、一個物體溫度升高，可能是吸收熱量，故D正確。
故選：AD。
【點評】本題考查了溫度、熱量和內能的關系，這是中考出現頻率很高的習題。
（多選）12．（3分）如圖所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P從一端滑到另一端的過程中（　　）

A．圖線甲是電阻R1的“U﹣I”關系圖像
B．電源電壓為9V
C．R1的阻值為10Ω
D．滑動變阻器R的最大阻值為20Ω
【分析】由電路圖可知，R1、R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，電流表測電路中的電流；
（1）根據電壓變化的范圍進行判斷，定值電阻兩端電壓不會等于零；
（2）當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，根據圖象讀出電路中的最小電流和兩電阻兩端的電壓，根據串聯電路的電壓特點求出電源的電壓，根據歐姆定律求出R1和滑動變阻器的最大阻值。
【解答】解：由電路圖可知，R1、R2串聯，電壓表V7測R1兩端的電壓，電壓表V2測R4兩端的電壓，電流表測電路中的電流；
（1）當滑動變阻器接入電路中的電阻為0時，電路中的電流最大，R1兩端的電壓最大，R4兩端的電壓為0，
由圖象可知，甲為滑動變阻器R2的U﹣I關系圖象，乙為電阻R2的U﹣I圖象，故A錯誤；
（2）當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，
由U﹣I圖象可知，電路中的最小電流I＝0.3A，R4兩端的電壓U1＝3V，R6兩端的電壓U2＝9V，
因串聯電路中總電壓等于各分電壓之和，
所以，電源電壓：U＝U8+U2＝3V+6V＝12V，故B錯誤；
由I＝可得，R1和滑動變阻器的最大阻值：R1＝＝＝10Ω，R2＝＝＝30Ω，C正確。
故選：ABD。
【點評】本題考查串聯電路電流和電壓的規律以及滑動變阻器的使用，關鍵是歐姆定律的應用，要明白電路各個用電器的連接情況，還要會看“U﹣I”關系圖象。在電學中，有些題目的信息是通過圖象給出的，所以要會讀電路圖中的信息和U﹣I圖象中的信息。
三、填空題（13-22題，每空1分，共20分）
13．（2分）杭州亞運會舉世矚目，采用數字人點火，點火后火炬塔通過旋轉滾珠絲桿觸動電機轉動　閉合?。ㄟx填“斷開”或“閉合”）。為了確保浪花能伸展，在火炬塔里安裝了兩個電機，如果一個電機壞了　并聯?。ㄟx填“并聯”或“串聯”）。
【分析】并聯電路各用電器之間互不影響，串聯電路的用電器互相影響。
【解答】解：州亞運會舉世矚目，采用數字人點火，相當于開關閉合；
為了確保浪花能伸展，在火炬塔里安裝了兩個電機，另外一個電機也能工作。
故答案為：閉合；并聯。
【點評】本題考查了串、并聯電路的辨別，屬于基礎知識。
14．（2分）如圖甲，用測力計把吊在下面的玻璃板從水中慢慢提起來，觀察到玻璃板離開水面的過程中測力計示數變大　分子間存在相互作用的引力??；如圖乙，用手晃動試管中的沙子，發現溫度計的示數升高　做功可以改變物體的內能　。

【分析】（1）分子間存在相互作用的引力和斥力；
（2）改變物體內能的方式有：做功、熱傳遞。
【解答】解：如圖甲，用測力計把吊在下面的玻璃板從水中慢慢提起來，此實驗說明分子間存在相互作用的引力；
圖乙，是因?yàn)橛檬只蝿?dòng)試管中的沙子時，通過做功的方式改變了物體的內能，說明做功可以改變物體的內能。
故答案為：分子間存在相互作用的引力；做功可以改變物體的內能。
【點評】本題考查了分子間的作用力、做功改變物體的內能，屬于基礎題。
15．（2分）a、b、c三個輕質小球，a帶正電，相互作用的情況如圖所示　帶負電?。ㄟx填“帶負電”“不帶電”或“帶正電”）；用絲綢摩擦過的玻璃棒靠近c(diǎn)球，二者將互相 　吸引?。ㄟx填“吸引”或“排斥”）。

【分析】（1）同種電荷相互排斥，異種電荷相互吸引。
（2）排斥的帶有同種電荷，吸引的可能帶有異種電荷，也可能帶電體吸引不帶電體。
【解答】解：電荷間的相互作用規律為：同種電荷互相排斥，異種電荷互相吸引。a帶正電，則b有可能帶負電或不帶電，則b與c都帶電且?guī)N電荷。
用絲綢摩擦過的玻璃棒帶正電，c帶負電，則兩者互相吸引。
故答案為：帶負電；吸引。
【點評】帶電體吸引不帶電體，排斥帶同種電荷，吸引可能帶異種電荷，其中之一帶電。注意帶電體具有吸引輕小物體的性質。
16．（2分）伏打電池放電時的能量轉化過程為 　化學能轉化為電能?。ㄟx填“化學能轉化為電能”或“電能轉化為化學能”）；柴油機工作一段時間后，油箱里的柴油沒有發生變化的是 ?、冖邸?。（選填序號：①質量；②比熱容；③熱值）
【分析】（1）電池是對外提供電能的裝置，將電能轉化為其他形式的能量；
（2）比熱容是指單位質量的某種物質溫度升高（或降低）1℃所吸收（或放出）的熱量；
（3）1kg某種燃料完全燃燒放出的熱量叫做這種燃料的熱值。
【解答】解：伏打電池放電時的能量轉化過程為化學能轉化為電能；
柴油機工作一段時間后，消耗了一部分柴油；比熱容和熱值只與物質本身有關，所以比熱容和熱值沒有發生變化。
故答案為：化學能轉化為電能；②③。
【點評】本題考查了對電源的能量轉化、比熱容和熱值的理解，基礎題。
17．（2分）如圖是自制的“導電性檢測器”，將一根導線固定在鉛筆芯的最左邊，然后來另一根導線接觸鉛筆芯右端并逐漸向左滑動　變亮　，鉛筆芯兩端電壓 　變小　（填“變大”、“不變”、“變小”）。

【分析】由電路圖可知，燈泡與鉛筆芯滑動變阻器串聯，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和燈泡亮度的電壓變化，根據P＝UI判斷燈泡實際功率的變化，然后判斷亮暗的變化，根據串聯電路的電壓特點可知鉛筆芯兩端的電壓變化。
【解答】解：由電路圖可知，燈泡與鉛筆芯滑動變阻器串聯，
當右端并逐漸向左滑動，鉛筆芯滑動變阻器接入電路中的電阻變小，
由I＝可知，
由U＝IR可知，燈泡兩端的電壓變大，
因燈泡的亮暗取決于實際功率的大小，所以，燈泡的實際功率變大；
因串聯電路中總電壓等于各分電壓之和，
所以，鉛筆芯電阻兩端的電壓變小。
故答案為：變亮；變小。
【點評】本題考查了電路的動態分析，涉及到串聯電路的特點和歐姆定律、電功率公式的應用，要注意燈泡的亮暗取決于實際功率的大小。
18．（2分）如圖是研究導體的電阻與哪些因素有關的實驗，把A、B、C、D四根電阻線分別接入圖2MN兩點間，在此實驗中要判斷接入電阻絲的電阻大小　電流表示數　來判斷，要判斷導體的電阻與導體的橫截面積是否有關，需要連入MN兩點間的電阻絲是 　BD　。

【分析】實驗中通過電流表示數反應電阻的大小，屬于轉換法；影響電阻大小的因素有：導體的材料、長度和橫截面積和溫度，根據控制變量法分析。
【解答】解：當電路中的電阻發生變化時，電路中的電流會改變，通過電流表示數可以精確反映電阻的大小變化，燈泡亮度變化不明顯；
要判斷導體的電阻與導體的橫截面積是否有關，需要控制導體的材料，橫截面積不同。
故答案為：電流表示數；BD。
【點評】此題通過實驗考查控制變量法和轉換法在探究影響電阻大小因素中的應用，要記住控制變量法和影響電阻大小的因素。
19．（2分）如圖所示的電路中，開關閉合兩電壓表的指針偏轉均如圖所示，則電阻R1兩端的電壓為 　6　伏，R1和R2的阻值之比為 　4：1　。

【分析】由電路圖可知，電阻R1、R2串聯，電壓表V2測的是電源電壓，電壓表V1測的是電阻R2兩端的電壓；
根據串聯電路的電壓特點結合兩電壓表的指針位置相同確定兩電壓表的量程，根據分度值讀出示數，進一步求出兩電阻兩端的電壓，根據串聯電路電流規律和歐姆定律求出電阻R1和R2的阻值之比。
【解答】解：由電路圖可知，電阻R1、R2串聯，電壓表V7測的是電源電壓，電壓表V1測的是電阻R2兩端的電壓；
因串聯電路中總電壓等于各分電壓之和，且兩電壓表的指針位置相同，
所以，電壓表V5的量程是0～15V，分度值為0.5V，
電壓表V1的量程是0～4V，分度值為0.1V，即電阻R8兩端的電壓：U2＝1.2V；
則電阻R1兩端的電壓U1＝U﹣U8＝7.5V﹣5.5V＝6V，
由于串聯電路的電流處處相等，所以由歐姆定律可得：＝＝＝＝。
故答案為：6；4：1。
【點評】本題考查了串聯電路的電壓特點、電壓表的讀數和歐姆定律的應用，正確的確定兩電壓表的量程是關鍵。
20．（2分）如圖所示，甲、乙是電流表或電壓表。當開關S閉合后，要使電阻R1、R2并聯，甲表是 　電壓表　，乙表是 　電流表　。

【分析】電壓表并聯在電路中，在電路中可以看作開路；電流表必須串聯在電路中，在電路中相當于導線；因此根據儀表的連接方式以及在電路中的作用解答本題。
【解答】解：要使電阻R1、R2并聯，由圖可知電流必須從開關S分別流入支路R5、支路R2和儀表乙，然后流回負極；乙為電流表。
如果甲為電流表，乙為電壓表2會被短路，因此這種情況錯誤。
故答案為 電壓表；電流表
【點評】此題主要考查電流表和電壓表的連接方式以及在電路中的作用，并會設計串并聯電路。
21．（2分）在相距20km的甲、乙兩地之間有兩條輸電線，已知每1m輸電線的電阻為0.01Ω．現輸電線在某處發生短路，為確定短路位置，當電壓表的示數為1.5V時，電流表示數為30mA．則短路處距甲地一條輸電線的電阻為　25　Ω，短路位置距甲地的距離為　2.5　km。

【分析】（1）知道電壓表和電流表的示數，利用歐姆定律求出連接短路位置到甲地的兩段輸電線的電阻值；
（2）已知1m導線的電阻值，然后讓總電阻除以一米導線的電阻即可求出導線的長度，從而確定出短路的地點離甲地的距離。
【解答】解：（1）由I＝可知＝＝50Ω；
短路處距甲地一條輸電線的電阻：R′＝R＝；
（2）導線總長度：
L＝＝5000m＝3km，
短路的地點離甲地的距離：
s＝×L＝。
故答案為：25；2.6。
【點評】本題考查了學生對歐姆定律的掌握和運用，知道短路的地點離甲地的距離為導線總長度的一半是本題的關鍵。
22．（2分）將電阻R和燈泡L接在圖甲所示的電路中，電源電壓保持不變。圖乙為電阻R和燈泡L的I﹣U圖象。閉合開關S，電流表示數為0.3A　8　V；若將二者并聯在電壓為6V的電路中，干路中的電流是 　0.9　A。

【分析】（1）將電阻R和小燈泡L串聯在圖甲所示的電路中時，通過它們的電流相等，根據圖象讀出燈泡兩端的電壓和電阻兩端的電壓，利用串聯電路的電壓特點求出電源的電壓；
（2）若將二者并聯在電壓為6V的電路中，結合圖乙讀出對應的電流值，利用并聯電路的電流關系求得干路電流。
【解答】解：（1）由圖甲可知，燈泡L與電阻R串聯，
由圖乙知，當電流表示數為0.3A時R＝3V，燈泡兩端的電壓UL＝2V；
因串聯電路中總電壓等于各分電壓之和，
所以，電源的電壓：
U＝UR+UL＝6V+8V＝8V；
（2）若將二者并聯在電壓為6V的電路中，根據并聯電壓特點知L，結合圖意可知L上流過的電流為8.6A，故干路電流為I＝IL+IR＝0.3A+0.3A＝3.9A。
故答案為：8；4.9。
【點評】本題考查了串、并聯電路的電壓、電流特點，從圖象中獲取有用的信息是關鍵。
四、作圖題（23-24題，每題2分，共4分）
23．（2分）如圖是小聰在實驗中連接的實物圖，請?jiān)诜娇騼?nèi)畫出對應的電路圖。
?
【分析】根據實物圖分析電路的連接方式、開關的位置，據此畫出對應的電路圖。
【解答】解：
由實物圖知，兩燈并聯1在干路上，開關S2在燈L5所在支路上，電路圖如圖所示：

【點評】本題考查根據實物圖畫電路圖，正確分析電路的連接方式和開關的位置是關鍵。
24．（2分）請用筆畫線代替導線，連接圖中的實物，要求：開關閉合，電壓表測燈泡兩端電壓。

【分析】小燈泡發光，則有電流通過小燈泡；電壓表應與待測電路并聯。
【解答】解：開關閉合，小燈泡發光，電壓表與小燈泡并聯接入電路中，電源電壓為3V；如圖所示：

【點評】本題考查了實物圖的連接、電壓表的使用，難度不大。
五、閱讀材料，回答問題（共4分）.
25．（4分）通過電表的電流過大會有燒毀電表的危險。電流表的特點是電阻很小，電壓表的特點是電阻很大，在實驗中決不允許把哪個電表直接接在電源的兩極上？請用歐姆定律分析其中的道理。

【分析】根據電流表、電壓表的電阻特點，結合歐姆定律分析它們直接接在電源兩端時通過它們的電流大小，進一步得出結論。
【解答】解：電流表的電阻很小，電壓表的電阻很大，根據I＝，在電源電壓一定時，通過電壓表的電流很小，而把電壓表接到電源的兩極上沒有燒毀的危險。
【點評】本題考查歐姆定律的應用，明確電流表、電壓表的電阻特點是關鍵。
六、實驗題（共17分）
26．（6分）在“探究煤油和食用油吸熱能力”的實驗中，請回答：
（1）為方便探究，研究對象煤油和食用油應滿足的條件是二者初溫和 　質量　相同；
（2）如圖，除裝置圖中的器材外，還需要的兩種測量工具是 　秒表　、　天平　。
（3）該實驗裝置的安裝順序是 　自下而上?。ㄟx填“自下而上”或“自上而下”）。
（4）實驗中，加熱時間的長短實質上反映了物質 　吸收熱量的多少　。
（5）實驗中收集到的數據如下表：
材料
升高5℃加熱時間/min
升高10℃加熱時間/min
升高15℃加熱時間/min
煤油
3
7
11
食用油
2
5
8
對比三次所收集到的實驗數據，可得出的實驗結論是：　煤油比食用油吸熱能力強　。

【分析】（1）根據控制變量法分析煤油和食用油應滿足的條件；
（2）比較煤油和食用油的吸熱能力，要用天平測量液體的質量，用秒表測量加熱的時間；
（3）實驗時，需用酒精燈的外焰加熱，所以要調整好鐵圈的高度，然后根據溫度計的使用規則固定好其位置；
（4）吸收熱量的多少可以用加熱時間的長短來體現出來，相同的熱源在相同的時間內放出的熱量相等，加熱時間越長說明吸收熱量越多；
（5）比較物質吸熱能力的2種方法：
①使相同質量的不同物質升高相同的溫度，比較吸收的熱量（即比較加熱時間），吸收熱量多的吸熱能力強；
②使相同質量的不同物質吸收相同的熱量（即加熱相同的時間），比較溫度的變化，溫度變化小的吸熱能力強；
物理學中用比熱容來表示物質的吸熱能力。
【解答】解：（1）根據比較吸熱能力的兩種方法，要控制不同物質的質量相同，還要求質量相同；
（2）根據轉換法，通過加熱時間的長短來比較吸熱多少，除裝置圖中的器材外；
（3）用酒精燈加熱時，要使用外焰加熱，所以器材的組裝順序應自下而上；
（4）根據轉換法，實驗中煤油和食用油吸熱多少是通過加熱時間來反映的；
（4）對比三次所收集到的實驗數據發現，在每次升高相同的溫度時，故煤油需要吸收的熱量多，最終可得出的實驗結論是：煤油的吸熱能力大于食用油的吸熱能力；
故答案為：（1）質量；（2）秒表；（3）自下而上；（5）煤油比食用油吸熱能力強。
【點評】本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。
27．（6分）在探究“電路中的電壓”實驗中，小明小組選擇了兩只小燈泡、開關、三節干電池及導線若干。

（1）你認為應選擇規格 　不同　的燈泡進行實驗（選填“相同”或“不同”）；連接電路前，小明觀察電壓表時，原因是 　電壓表使用前未調零　。
（2）改正后小明用電壓表先測量了L1兩端電壓（圖乙），他打算再去測L2兩端電壓，請你幫他寫出拆接電壓表時應該注意的事項（寫出兩點）。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
（3）最后小明按正確的操作收集數據如表并分析表中數據，得出電路兩端的電壓等于各部分電路兩端的電壓之和的結論。小聰說此結論沒有普遍性。請你根據實驗?zāi)康慕Y(jié)合實驗過程指出該實驗有哪些不足？
【分析】（1）用歸納法得出普遍性的結論要滿足2個條件：一是樣本要有代表性，二是樣本數量足夠多；電壓表使用前要調零；
（2）為保護電路，連接電路時要斷開開關；電壓表選擇合適的量程與待測電路并聯，電流要從電壓表“+”接線柱流入，“﹣”接線柱流出，否則，電壓表指針?lè)聪蚱D(zhuǎn)；
（3）探究“電路中的電壓”實驗包括串聯電路的電壓特點和并聯電路電壓的特點，結合歸納法回答。
【解答】解：（1）為得出普遍性的規律，應選擇規格不同的燈泡進行實驗，電壓表指針沒有指在零刻度線的位置；
（2）斷開開關，電壓表選擇合適的量程并聯在L2兩端；電流要從電壓表“+”接線柱流入；
（3）只探究了串聯電路的電壓特點，未探究并聯電路的電壓特點；只收集了一組實驗數據，為得出普遍性的結論要有不同的燈泡多次測量。
故答案為：（1）不同；電壓表使用前未調零；電壓表選擇合適的量程并聯在L2兩端；電流要從電壓表“+”接線柱流入；（3）只探究了串聯電路的電壓特點，結論具有片面性，結論沒有普遍性。
【點評】本題探究電路電壓規律，考查電壓表的使用、注意事項及歸納法和對實驗方案的評估。
28．（5分）探究“電流與電阻的關系”時，實驗器材有：三節新的干電池（電壓為4.5V）、電流表、電壓表滑動變阻器（標有“20Ω 2A”字樣）（5Ω、10Ω、15Ω、20Ω），開關一個，導線若干。小靜等同學設計了如圖甲所示的電路圖。

（1）請用筆畫線代替導線將圖乙中的實物圖連接完整，要求：滑片P向右移動時電流表示數變小。
（2）滑片P位于滑動變阻器阻值最大處，閉合開關，電流表有示數，則電路故障原因是電阻R 　短路　。
（3）排除故障后，將定值電阻由5Ω更換為10Ω時，應向 　右　（選填“左”或“右”）適當調節滑動變阻器的滑片P，使電壓表示數保持3V不變。
（4）圖丙是根據實驗數據畫出的定值電阻的I﹣R圖像，由此得出的結論是：　當導體兩端電壓一定時，通過導體的電流與導體的電阻成反比　。
（5）小靜同學繼續探究，再次換接50Ω的定值電阻后，發現無論怎樣移動滑片P，為了完成這次實驗，她采取的措施可行的是 　B　。
A.調高電源電壓
B.再串聯一個10Ω的電阻
C.將電壓表改接到滑動變阻器兩端
【分析】（1）滑片P向右移動時電流表示數變小，說明滑動變阻器阻值變大，據此確定滑動變阻器選用的下端接線柱；
（2）滑片P位于滑動變阻器阻值最大處，閉合開關，電流表有示數，說明電路是通路；電壓表無示數，說明電壓表并聯的電路短路或電壓表短路或電壓表斷路；
（3）根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓不變，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑動變阻器滑片移動的方向；
（4）根據電流與電阻的乘積為一定值分析得出結論；
（5）A、根據串聯電路的規律及分壓原理求出電源電壓大小，并與題中電源電壓比較；
B、根據串聯電路電壓的規律得出滑動變阻器分得的電壓，根據分壓原理求出當接入50Ω電阻時滑動變阻器連入電路中的電阻大?。灰阎}中原來滑動變阻器的最大電阻為20Ω，根據串聯電阻的規律分析；
C、將電壓表改接到滑動變阻器兩端，不能改變定值電阻的電壓大小。
【解答】解：（1）滑片P向右移動時電流表示數變小，說明滑動變阻器阻值變大，如下圖所示：
；
（2）滑片P位于滑動變阻器阻值最大處，閉合開關，說明電路是通路，說明電壓表并聯的電路短路或電壓表短路或電壓表斷路；
（3）實驗中，當把5Ω的電阻換成10Ω的電阻后，電阻兩端的電壓變大，根據串聯電路電壓的規律，由分壓原理，故應向右適當調節滑動變阻器的滑片P；
（4）由圖丙可知，電流與電阻的乘積為UV＝IR＝0.6A×5Ω＝……＝0.8A×15Ω＝3V，為一定值，當電壓一定時；
（5）A、設電源電壓為U總，定值電阻兩端的電壓為UV＝3V，根據串聯電路電壓的規律及分壓原理有：
＝；
方程左邊為一定值，故右邊也為一定值，對應的定值電阻也最大，
即＝；
電源電壓為：U總＝4.8V＜4.5V，所以降低電源電壓可以完成這次實驗；
B、根據串聯電路電壓的規律
U滑＝U﹣UV＝5.5V﹣3V＝6.5V，
滑動變阻器分得的電壓為電壓表示數的＝0.6倍，當接入50Ω電阻時滑＝0.5×50Ω＝25Ω＞20Ω；
即為了能完成這次實驗，滑動變阻器的最小電阻為25Ω，若再串聯一個10Ω的電阻，滑動變阻器連入電路的電阻為：R滑′＝25Ω﹣10Ω＝15Ω，故B符合題意；
C、將電壓表改接到滑動變阻器兩端，現在測變阻器的電壓，無論怎樣移動滑片，所以不能完成這次實驗；
故選：B。
故答案為：（1）見解答圖；（2）短路；（4）當導體兩端電壓一定時；（5）B。
【點評】本題探究“電流與電阻的關系”實驗，考查了電路連接、電路故障、實驗操作、數據分析、控制變量法和歐姆定律的應用等知識。
29．（9分）小明同學從說明書中了解到她家汽車內燃機的能量流向如圖1所示。某段時間內，汽車消耗了70g汽油。（汽油的熱值q＝4.6×107J/kg）

（1）求內燃機的工作效率和70g汽油完全燃燒放出的熱量。
（2）冷卻水需要循環不斷地經過氣缸周?chē)M(jìn)行冷卻，如果流入氣缸周?chē)睦鋮s水溫度是60℃，從氣缸周?chē)鞒龅睦鋮s水溫度達到83℃3J/（kg?℃）]
（3）小明為了監測油箱內油量的變化，設計了如圖2所示的裝置，油量表由電流表（量程0～0.6A），滑動變阻器的最大阻值20Ω。
①當油箱裝滿油時，滑動變阻器接入電路電阻R＝0，電流表的指針正好指在0.6A的位置。求保護電阻R的阻值。
②當油箱內無油時，滑動變阻器接入電路電阻最大R＝20Ω，求此時電流表的示數。
【分析】（1）從汽車內燃機的能量流向圖得出內燃機的工作效率；利用Q放＝mq求70g汽油完全燃燒放出的熱量；
（2）由汽車內燃機的能量流向圖可知冷卻水吸收的熱量Q吸＝Q放×30%，再利用Q吸＝cmΔt求冷卻水的質量；
（3）①當油箱裝滿油時，滑動變阻器接入電路電阻R＝0，此時只有保護電阻R連入電路，電流表的示數最大，根據歐姆定律即可求出保護電阻R的阻值；
②當油箱內無油時，滑動變阻器與保護電阻R串聯，滑動變阻器接入電路的阻值最大，根據串聯電路的特點和歐姆定律求出電流表的示數。
【解答】解：（1）內燃機的工作效率為：η＝1﹣33%﹣30%﹣7%＝30%；
汽油的質量為：m＝70g＝6.07kg，
則汽油完全燃燒放出的熱量：
Q放＝mq＝0.07kg×4.7×107J/kg＝3.22×108J，
（2）由η＝可知吸＝Q放×30%＝3.22×106J×30%＝4.66×105J，
由Q吸＝cmΔt可知冷卻水的質量：m水＝＝＝10kg；
（3）①當油箱裝滿油時，滑動變阻器接入電路電阻R＝0，電流表的示數最大，
根據歐姆定律可得保護電阻R的阻值為：R′＝＝＝10Ω；
②當油箱內無油時，滑動變阻器與保護電阻R串聯，
則電路的總電阻：R總＝R+R′＝20Ω+10Ω＝30Ω，
所以，電流表的示數為：I′＝＝。
答：（1）內燃機的工作效率為30%；70g汽油完全燃燒放出的熱量為3.22×106J。
（2）這段時間內流過氣缸周?chē)鋮s水的質量是10kg；
（3）①保護電阻R的阻值為10Ω。②當油箱內無油時。
【點評】本題考查了吸熱公式、燃料完全燃燒放熱公式、效率公式以及串聯電路的特點和歐姆定律的應用，關鍵是分析汽車內燃機的能量流向圖、從中得出相關信息是關鍵。
