陜西省西安交大附中分校2023-2024學年九年級上學期第一次月考物理試卷

這是一份陜西省西安交大附中分校2023-2024學年九年級上學期第一次月考物理試卷，共31頁。試卷主要包含了選擇題，填空與作圖題，實驗探究題，綜合題等內容，歡迎下載使用。

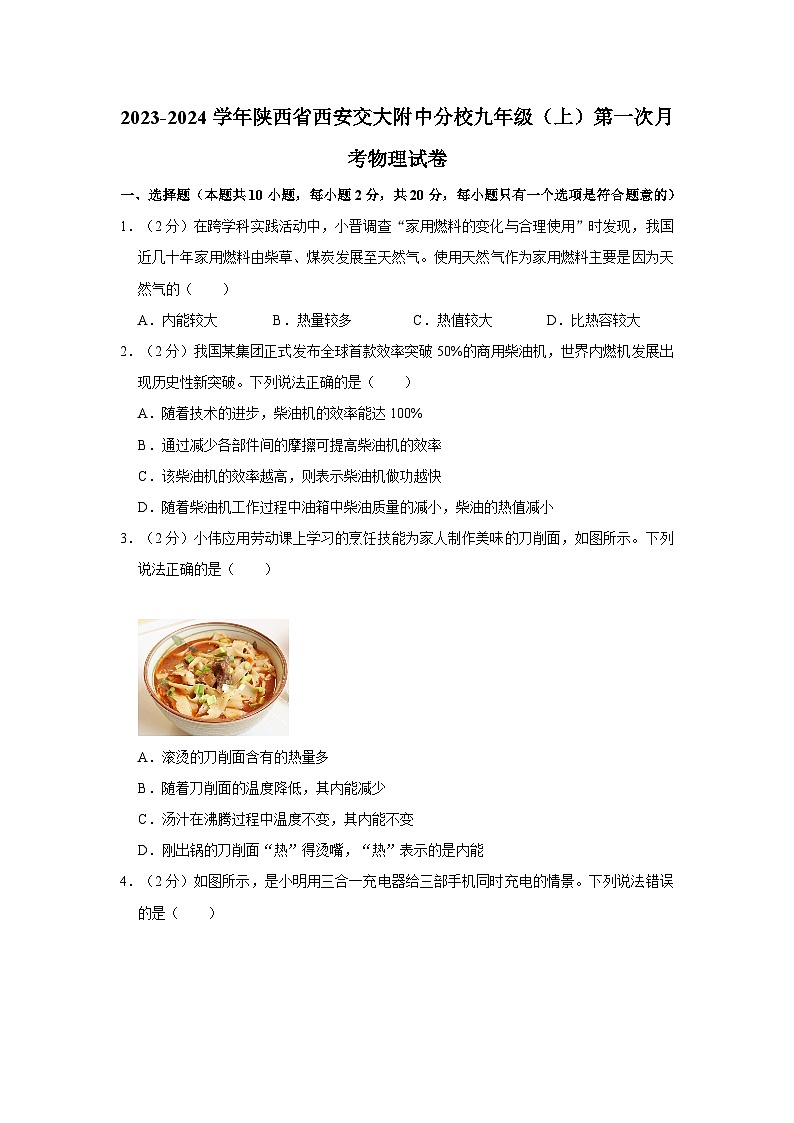

?2023-2024學年陜西省西安交大附中分校九年級（上）第一次月考物理試卷
一、選擇題（本題共10小題，每小題2分，共20分，每小題只有一個選項是符合題意的）
1．（2分）在跨學科實踐活動中，小晉調查“家用燃料的變化與合理使用”時發現，我國近幾十年家用燃料由柴草、煤炭發展至天然氣。使用天然氣作為家用燃料主要是因?yàn)樘烊粴獾模ā　。?br /> A．內能較大 B．熱量較多 C．熱值較大 D．比熱容較大
2．（2分）我國某集團正式發布全球首款效率突破50%的商用柴油機，世界內燃機發展出現歷史性新突破。下列說法正確的是（　?。?br /> A．隨著技術的進步，柴油機的效率能達100%
B．通過減少各部件間的摩擦可提高柴油機的效率
C．該柴油機的效率越高，則表示柴油機做功越快
D．隨著柴油機工作過程中油箱中柴油質量的減小，柴油的熱值減小
3．（2分）小偉應用勞動課上學習的烹飪技能為家人制作美味的刀削面，如圖所示。下列說法正確的是（　　）
?

A．滾燙的刀削面含有的熱量多
B．隨著刀削面的溫度降低，其內能減少
C．湯汁在沸騰過程中溫度不變，其內能不變
D．剛出鍋的刀削面“熱”得燙嘴，“熱”表示的是內能
4．（2分）如圖所示，是小明用三合一充電器給三部手機同時充電的情景。下列說法錯誤的是（　?。?br />
A．這三部手機是并聯的
B．手機充電時，手機電池相當于用電器
C．手機充電時，手機電池將電能轉化為內能
D．若拔掉其中一部手機，則通過充電器的總電流變小
5．（2分）下列說法正確的是（　?。?br /> A．電路兩端有電壓，則電路中一定有電流
B．馬路上的路燈同時亮同時滅，它們是串聯的
C．冰箱門打開時燈亮，關閉后燈滅，冰箱門相當于電路中的開關
D．家中客廳燈比衛生間的燈更亮，是因?yàn)榭蛷d燈兩端電壓更大
6．（2分）關于圖中的簡單機械說法正確的是（　?。?br /> A．圖甲中的剪鐵片剪刀是費力杠桿
B．圖乙中旗桿頂端裝有動滑輪，利用它來升國旗，可以改變力的方向
C．利用圖丙中的滑輪提升重物可以省功
D．圖丁中的盤山公路就是斜面的應用，盤山公路上勻速行駛的汽車受到的摩擦力小于牽引力
7．（2分）如圖是興化某學校的自動飲料售貨機，它可通過手機掃碼（閉合開關S1）或通過投幣（閉合開關S2），啟動電動機完成自動售貨；在光線較暗時開關S3自動閉合，接通燈泡照明。圖中符合上述情況的電路設計是（　?。?br />
A． B．
C． D．
8．（2分）如圖所示，電源電壓保持不變，下列說法正確的是（　?。?br />
A．同時閉合S1、S2，通過兩燈泡的電流一定相同
B．若燈L1短路，則閉合S1、S2后，燈L2仍然亮
C．若把電壓表和電流表位置對調，則閉合S1、S2，兩表都燒壞
D．若先閉合S1，再閉合S2，則電壓表示數不變
9．（2分）低空跳傘是一種極限運動。一名跳傘運動員背著傘包從某高層建筑頂層跳下，且一直沿豎直方向下落，整個運動過程的v﹣t圖像如圖所示（　?。?br />
A．前10s內，運動員減少的重力勢能全部轉化為動能
B．10～15s，運動員和降落傘受到的空氣阻力大于其總重力
C．15～30s，運動員和降落傘的動能增大
D．10～30s，運動員和降落傘的機械能總量保持不變
10．（2分）如圖所示，用同一個滑輪分別按甲、乙兩種方式勻速豎直提起同一重物，不計繩重和摩擦甲、η乙，則（　?。?br />
A．η甲＞η乙 B．η甲＜η乙 C．η甲＝η乙 D．無法確定
二、填空與作圖題（本題共8小題，共22分）
11．（2分）小趙同學在整理物理筆記，請你幫他補充完整：我國家庭電路的電壓是 　 　V；教室里的一只日光燈正常工作的電流約0.18A，合 　 　mA。
12．（5分）汽車應用了許多物理知識，請你解答：
（1）汽油機是汽車的“心臟”，其中 　 　沖程將機械能轉化為內能。如圖甲、乙所示，是我們課堂演示的兩個實驗，與此沖程原理相同的是 　 　實驗（選填“甲”或“乙”），在這個實驗中，改變筒內空氣內能的方式是 　 　。（選填“熱傳遞”或“做功”）
（2）某臺汽油機飛輪的轉速為2400r/min，在1s內，對外做功 　 　次；當汽油在發動機內燃燒不充分時會冒“黑煙”，這時發動機的效率將 　 ?。ㄟx填“升高”“不變”或“降低”）。

13．（2分）九年級的同學即將面臨體育中考。下面是體重50千克的小徐在備考中的一些場景。（g＝10N/kg）

（1）小徐跳繩跳起高度約為5厘米（人整體上升，如圖甲所示），一分鐘180次，一分鐘內他跳繩的功率為 　 　。
（2）在練習實心球時，小徐投出的實心球在空中畫了一條優美弧線，如圖丙。這個過程中　 　。
A．用力將實心球拋出（球未離開手）
B．實心球在空中飛行
C．實心球掉到地上
D．實心球在地上滾動
14．（4分）（1）在甲圖所示的電路中，當閉合開關S后，燈L1比L2亮，則通過L1的電流 　 　（選填“大于”“等于”或“小于”）通過L2的電流；兩個電壓表指針偏轉均如乙圖所示，燈L1兩端電壓為 　 　V。

（2）某引爆裝置如圖丙所示，起爆前定時開關S是閉合的，當設定的起爆時間一到，為使引爆裝置停止工作，應在 　 ?。ㄌ睢癮”或“b”）處剪斷導線，拆除前起爆器上 　 ?。ㄟx填“有”或“沒有”）電流通過。
15．（2分）如圖所示是個由二極管制成的LED燈，其中一個正在發光，一個沒有發光，LED燈發光，表明此時處于通電狀態，LED燈不會發光。由此可知，發光二極管具有 　 　（選填“單”或“雙”）向?qū)щ娦?。根?jù)其特性，二極管可以判斷 　 ?。▽?xiě)出一種即可）。

16．（3分）如圖甲，在比較“不同液體吸熱本領大小”的實驗中，得到圖乙所示的溫度﹣時間圖像。根據圖像乙可知：　 　液體的比熱容大；通過測量液體的質量并讀取紅外加熱器釋放的熱量計算出液體的比熱容 　 　（選填“大于”“等于”或“小于”）其真實值；如圖丙是某一沿海城市和某一內陸城市年氣溫變化曲線，從圖像可知曲線a表示的是 　 ?。ㄟx填“沿海”或“內陸”）城市的年氣溫變化曲線（c陸＜c水）。

17．（2分）如圖甲所示的是門把手，握住門把手向下壓可以打開門，門把手可以看成如圖乙所示的一個杠桿，請你在圖中畫出阻力臂l2、最小的動力F1。

18．（2分）根據圖1的實物圖，把相應的電路圖畫在圖2方框內。
三、實驗探究題（本題共4小題，共22分）
19．（4分）下面兩個探究實驗中：

（1）如圖甲所示實驗（h1＞h2）是探究動能大小與 　 　的關系，觀察圖中實驗現象，可得實驗結論為 　 ??；
（2）①圖乙是“比較水和沙子吸熱升溫特點”的實驗裝置，加熱過程中，水和沙子吸熱的多少是通過 　 　來反映的（選填“溫度計升高的示數”或“加熱時間”）。
②關于該實驗的變量控制，下列要求中不正確的是 　 　（填字母）。
A.采用相同的加熱方法
B.使用相同的燒杯
C.燒杯中分別裝入相同體積的水和沙子
20．（4分）智慧小組為探究影響滑輪組的機械效率的因素，實驗裝置如圖所示，數據如表所示。
實驗次數
物重G/N
物體上升高度h/m
拉力F/N
繩端移動距離s/m
機械效率η
1
1
0.1
0.6
0.3
55.6%
2
2
0.1
1.0
0.3
66.7%
3
4
0.1
1.8
0.3

（1）實驗過程中，應豎直向上　 　拉動彈簧測力計。
（2）第三次實驗中滑輪組的機械效率是　 ?。ńY(jié)果保留到0.1%）。
（3）分析表中實驗數據可知，同一滑輪組，物重　 　，滑輪組的機械效率越高。
（4）創新小組也利用重為1N、2N4N的物體進行了三次實驗，每次測得的機械效率均大于智慧小組的測量值，則創新小組測量值偏大的原因可能是　 　。
A．測拉力時，彈簧測力計未調零，指針指在零刻度線下方
B．彈簧測力計每次拉動物體時均加速上升
C．所使用的動滑輪的重力小于智慧小組

21．（7分）實驗小組用如圖1所示的電路來探究并聯電路中電流的特點，其實驗思路如下：接好電路后，把電流表分別接入到A、B、C三處；為了防止個別偶然因素的影響，他們采用以下兩種方法之一來重復實驗
方法一：改變電源電壓；
方法二：更換其中一條支路中的燈泡（規格不同）。
（1）實驗時，接好電路后，閉合開關發現兩燈都亮。但由于連線較亂，小明靈機一動，隨意拆下一根導線，因此他認定兩燈是串聯的，小明的方法是 　 　的（“正確”或“錯誤”）。

（2）如圖2是某同學連接的并聯電路的局部圖，某次實驗中，測量完干路電流之后1的電流，為接入電流表，a、b、c、d四個接點中　 　點，同時注意，在拆接電路時　 　。測量過程中，電流表出現圖3中的實驗現象說明 　 　。
（3）該同學表格設計中存在的不足之處是：　 　。

A處的電流IA
B處的電流IB
C處的電流IC
第一次測量
0.10
0.12
0.22
第二次測量
0.20
0.24
0.44
第三次測量
.0.25
0.30
0.55
（4）表格補充完整后，通過對上面數據的分析，后面兩次實驗是采用方法 　 　（選填“一”或“二”）進行的，可以得出結論：并聯電路干路中的電流等于 　 　。
四、綜合題（本題共2小題，共16分）
23．（8分）如圖甲所示是高空作業的師傅在美化樓體外墻的情境，其結構的原理圖如圖乙所示，已知吊籃的質量為50kg，繩子自由端的拉力的大小為500N。在電動機拉力的作用下，吊籃在10s內上升了2m，g＝10N/kg。
（1）電動機對人和工具做的功為有用功，則有用功是多少？
（2）整個裝置的機械效率是多少？
（3）電動機拉動繩子的功率是多少？
（4）裝置動滑輪的重力為多少N？

24．（8分）（1）2022年1月31日，據新華社報道，中國人首次在太空迎新春過大年，常用偏二甲肼作為主要燃料。[已知c水＝4.2×103J/（kg?℃），q偏取4.2×107J/kg]。求：
①要想獲得8.4×108J的熱量需完全燃燒偏二甲肼多少kg？
②若這些熱量被質量為2.4t的水吸收，其效率為60%，可使初溫為20℃的水溫度升高到多少℃？
（2）船舶航行中發動機做的功除了推進設備，還要提供輔助設備工作。船舶航行時受到的阻力與航行速度的平方成正比，降低航速可以減小阻力，雖然推進功減少但輔助功增加了。航速優化就是找到適合的航速，使發動機做的總功減少
①若船舶以速度v勻速直線航行，航行時受到的阻力為f＝kv2（k為常量），則理想情況下，推進功率和速度的關系為P推＝　 　；
②某船舶航行時，每公里航程的推進功、輔助功和航速的關系如圖所示，則最省油的航速約為 　 　m/s；
③若題②中船舶的最大航速為10m/s，發動機的效率為40%，柴油的熱值為4×107J/kg。則航速?gòu)?0m/s降低到最省油航速，每公里航程少消耗柴油 　 　kg。


















2023-2024學年陜西省西安交大附中分校九年級（上）第一次月考物理試卷
參考答案與試題解析
一、選擇題（本題共10小題，每小題2分，共20分，每小題只有一個選項是符合題意的）
1．（2分）在跨學科實踐活動中，小晉調查“家用燃料的變化與合理使用”時發現，我國近幾十年家用燃料由柴草、煤炭發展至天然氣。使用天然氣作為家用燃料主要是因?yàn)樘烊粴獾模ā　。?br /> A．內能較大 B．熱量較多 C．熱值較大 D．比熱容較大
【答案】C
【分析】1kg某種燃料完全燃燒放出的熱量叫做這種燃料的熱值。
【解答】解：天然氣的熱值較大，完全燃燒相同質量的天然氣和其他燃料相比，故C正確。
故選：C。
2．（2分）我國某集團正式發布全球首款效率突破50%的商用柴油機，世界內燃機發展出現歷史性新突破。下列說法正確的是（　　）
A．隨著技術的進步，柴油機的效率能達100%
B．通過減少各部件間的摩擦可提高柴油機的效率
C．該柴油機的效率越高，則表示柴油機做功越快
D．隨著柴油機工作過程中油箱中柴油質量的減小，柴油的熱值減小
【答案】B
【分析】用來做有用功的那部分能量和燃料完全燃燒放出的能量之比，叫做熱機的效率；功率表示做功的快慢；提高燃料的利用率和減少能量損失均可以提高熱機效率，減少各部件間的摩擦可以減少能量損失，因此可以提高熱機效率；內燃機的能量損失中，廢氣帶走的能量較多；熱機的效率不可能到達100%。
【解答】解：A、由于熱量損失不能避免，故A錯誤。
B、熱機效率是指有效利用的能量與燃料完全燃燒放出的熱量的比值，減少各部件間的摩擦可以減少能量損失，故B正確；
C、用來做有用功的那部分能量和燃料完全燃燒放出的能量之比；功率表示做功的快慢，故C錯誤；
D、熱值是燃料的一種特性，因此當柴油不斷減少時，故D錯誤；
故選B。
3．（2分）小偉應用勞動課上學習的烹飪技能為家人制作美味的刀削面，如圖所示。下列說法正確的是（　　）
?

A．滾燙的刀削面含有的熱量多
B．隨著刀削面的溫度降低，其內能減少
C．湯汁在沸騰過程中溫度不變，其內能不變
D．剛出鍋的刀削面“熱”得燙嘴，“熱”表示的是內能
【答案】B
【分析】（1）熱量是一個過程量，不是一個狀態量，熱量描述了物體發生熱傳遞時，傳遞能量的多少，不能說物體含有多少熱量；
（2）同一物體，放熱溫度降低，內能減小；吸熱內能增大；
（3）物體的冷熱程度叫做溫度。
【解答】解：A．熱量是一個過程量，我們才用熱量這個概念，故A錯誤；
B．隨著刀削面的溫度降低，其內能減少；
C．湯汁在沸騰過程中溫度不變，其內能增大；
D．剛出鍋的刀削面“熱”得燙嘴，“熱”表示的是溫度。
故選：B。
4．（2分）如圖所示，是小明用三合一充電器給三部手機同時充電的情景。下列說法錯誤的是（　?。?br />
A．這三部手機是并聯的
B．手機充電時，手機電池相當于用電器
C．手機充電時，手機電池將電能轉化為內能
D．若拔掉其中一部手機，則通過充電器的總電流變小
【答案】C
【分析】（1）三部手機在充電時互不影響，所以它們是并聯的；
（2）用電器是指消耗電能的元件；
（3）充電器充電的過程中電能轉化為化學能，對外供電的過程中化學能轉化為電能；
（4）再根據并聯電路電流的特點判斷電流的大小變化。
【解答】解：A、用三合一充電器給三部手機同時充電時，所以它們是并聯的；
B、給手機充電時，轉化為化學能存儲在電池中，故B正確；
C、當充電器與手機相連時，給手機提供電能，充電器電池中的化學能轉化為電能；
D、因并聯電路中干路電流等于各支路電流之和，若拔掉其中一部手機，故D正確。
故選：C。
5．（2分）下列說法正確的是（　?。?br /> A．電路兩端有電壓，則電路中一定有電流
B．馬路上的路燈同時亮同時滅，它們是串聯的
C．冰箱門打開時燈亮，關閉后燈滅，冰箱門相當于電路中的開關
D．家中客廳燈比衛生間的燈更亮，是因?yàn)榭蛷d燈兩端電壓更大
【答案】C
【分析】（1）電路中有電壓，且是通路，才有電流；
（2）在串聯電路中，各個用電器相互影響；在并聯電路中，各個用電器互不影響；
（3）一個完整的電路由電源、導線、用電器和開關組成；
（4）家庭電路各用電器是并聯的，而并聯電路電壓相等。
【解答】解：A、電路兩端有電壓，電路沒有構成通路，故A錯誤；
B、馬路上的路燈同時亮同時滅，因此是并聯的；
C、電冰箱冷藏室空內照明用的燈，關上冰箱門時滅，故C正確；
D、因?yàn)榧彝ル娐犯饔秒娖魇遣⒙?lián)的，但并聯電路電壓相等，故D錯誤。
故選：C。
6．（2分）關于圖中的簡單機械說法正確的是（　?。?br /> A．圖甲中的剪鐵片剪刀是費力杠桿
B．圖乙中旗桿頂端裝有動滑輪，利用它來升國旗，可以改變力的方向
C．利用圖丙中的滑輪提升重物可以省功
D．圖丁中的盤山公路就是斜面的應用，盤山公路上勻速行駛的汽車受到的摩擦力小于牽引力
【答案】D
【分析】（1）結合生活經驗，判斷杠桿在使用過程中，動力臂和阻力臂的大小關系，再判斷它是屬于哪種類型的杠桿；
（2）定滑輪使用時，滑輪的位置固定不變；定滑輪實質是等臂杠桿，不省力也不費力，但可以改變作用力方向；
（3）使用任何機械，能省力或省距離或改變力的方向，但都不能省功；
（4）根據汽車受力分析回答。
【解答】解：A、剪鐵片剪刀使用過程中，是省力杠桿；
B、圖乙中旗桿頂端裝有定滑輪，可以改變力的方向；
C、使用任何機械都不省功；
D、盤山公路就是斜面的應用、摩擦力和牽引力的作用，故D正確。
故選：D。
7．（2分）如圖是興化某學校的自動飲料售貨機，它可通過手機掃碼（閉合開關S1）或通過投幣（閉合開關S2），啟動電動機完成自動售貨；在光線較暗時開關S3自動閉合，接通燈泡照明。圖中符合上述情況的電路設計是（　?。?br />
A． B．
C． D．
【答案】A
【分析】根據題意可知，通過手機掃碼和投幣都可以啟動電動機完成自動售貨，說明開關S1和開關S2可以獨立工作、互不影響即為并聯；再由照明燈泡與電動機工作時互不影響可知電動機與照明燈并聯，且照明燈泡只由光控開關控制，據此分析進行解答。
【解答】解：A．開關S1和開關S2并聯再和電動機串聯，開關S5控制燈泡，可通過手機掃碼（閉合開關S1）或通過投幣（閉合開關S2），啟動電動機完成自動售貨4自動閉合，接通燈泡照明；
B．開關S1和開關S2都閉合，電動機才能工作3和開關S3都閉合，燈泡才能發光；
C．開關S1和開關S5都閉合，電動機才能工作1和開關S3都閉合，燈泡才能發光；
D．開關S8和開關S2都閉合，電動機才能工作。
故選：A。
8．（2分）如圖所示，電源電壓保持不變，下列說法正確的是（　　）

A．同時閉合S1、S2，通過兩燈泡的電流一定相同
B．若燈L1短路，則閉合S1、S2后，燈L2仍然亮
C．若把電壓表和電流表位置對調，則閉合S1、S2，兩表都燒壞
D．若先閉合S1，再閉合S2，則電壓表示數不變
【答案】D
【分析】（1）同時閉合兩個開關，兩燈并聯，兩燈的規格不一定相同（電阻不一定相同），由歐姆定律判斷通過兩燈泡電流的大小關系；
（2）在并聯電路中，一個用電器短路時，另一個用電器也會短路；
（3）若電壓表和電流表的位置對調，電壓表串聯在電路中測電源電壓，電流表與L1并聯，根據電壓表的內阻很大和歐姆定律進行分析；
（4）若先閉合S1，電路為L(zhǎng)1的簡單電路，電壓表測電源電壓；再閉合S2時，兩燈并聯，電壓表仍然測電源電壓，據此分析電壓表的示數變化。
【解答】解：
A、由圖知1、S2，兩燈并聯，根據并聯電路的電壓規律，但兩燈的規格不一定相同（電阻不一定相同）可知，故A錯誤；
B、若燈L8短路，閉合S1、S2后，則燈L5也會短路，此時兩燈都不亮；
C、由圖知，電壓表串聯在電路中測電源電壓1并聯，因電壓表的內阻很大，且所測電壓（電源電壓約為3V）沒有超過電壓表的量程（6～15V），故C錯誤；
D、若先閉合S1，電路為L(zhǎng)1的簡單電路，電壓表測電源電壓5時，兩燈并聯，因電源電壓保持不變，故D正確。
故選：D。
9．（2分）低空跳傘是一種極限運動。一名跳傘運動員背著傘包從某高層建筑頂層跳下，且一直沿豎直方向下落，整個運動過程的v﹣t圖像如圖所示（　　）

A．前10s內，運動員減少的重力勢能全部轉化為動能
B．10～15s，運動員和降落傘受到的空氣阻力大于其總重力
C．15～30s，運動員和降落傘的動能增大
D．10～30s，運動員和降落傘的機械能總量保持不變
【答案】B
【分析】物體克服摩擦做功，機械能轉化為內能；
根據物體運動速度的變化分析重力與重力的大小關系；
動能大小的影響因素：質量、速度。質量越大，速度越大，動能越大；重力勢能大小的影響因素：質量、物體被舉的高度。質量越大，被舉的越高，重力勢能越大；機械能為動能和勢能的和。
【解答】解：
A、前10s內，減少的重力勢能轉化為內能和運動員的動能；
B、10～15s，受到的空氣阻力大于其總重力；
C、15～30s，速度不變，故C錯誤；
D、10～30s，機械能會減小。
故選：B。
10．（2分）如圖所示，用同一個滑輪分別按甲、乙兩種方式勻速豎直提起同一重物，不計繩重和摩擦甲、η乙，則（　　）

A．η甲＞η乙 B．η甲＜η乙 C．η甲＝η乙 D．無法確定
【答案】B
【分析】使用滑輪提升重物時，有用功是克服物體重力做的功，即W有＝Gh；繩重和摩擦不計，則額外功是克服動滑輪重力做的功，即W額＝G動h；根據W總＝W有用+W額可知總功的關系；最后根據公式η＝判斷機械效率的大小關系。
【解答】解：用同一個滑輪分別按甲、乙兩種方式勻速豎直提起同一重物，在提升的高度相同時有＝Gh可知有用功相同；由W額＝G動h可知：W額甲＝G動h，W額乙＝G動×h，所以W額甲＞W(wǎng)額乙；因總功W總＝W有用+W額，所以W總甲＞W(wǎng)總乙；
根據η＝知，甲乙的機械效率不同甲＜η乙。
故選：B。
二、填空與作圖題（本題共8小題，共22分）
11．（2分）小趙同學在整理物理筆記，請你幫他補充完整：我國家庭電路的電壓是 　220　V；教室里的一只日光燈正常工作的電流約0.18A，合 　180　mA。
【答案】220；180
【分析】我國家庭電路的電壓是220V；
1A＝1000mA，據此進行單位換算。
【解答】解：我國家庭電路的電壓是220V；
因?yàn)?A＝1000mA，所以0.18A＝7.18×1000mA＝180mA。
故答案為：220；180。
12．（5分）汽車應用了許多物理知識，請你解答：
（1）汽油機是汽車的“心臟”，其中 　壓縮　沖程將機械能轉化為內能。如圖甲、乙所示，是我們課堂演示的兩個實驗，與此沖程原理相同的是 　甲　實驗（選填“甲”或“乙”），在這個實驗中，改變筒內空氣內能的方式是 　做功　。（選填“熱傳遞”或“做功”）
（2）某臺汽油機飛輪的轉速為2400r/min，在1s內，對外做功 　20　次；當汽油在發動機內燃燒不充分時會冒“黑煙”，這時發動機的效率將 　降低?。ㄟx填“升高”“不變”或“降低”）。

【答案】（1）壓縮；甲；做功；
（2）20；降低。
【分析】（1）壓縮沖程，活塞的機械能轉化為混合氣體的內能；壓縮空氣是對空氣做功，機械能轉化為空氣的內能；
（2）飛輪轉速為2400r/min＝40r/s，一個工作循環飛輪轉2圈，所以1s轉40圈是有20個工作循環，一個工作循環做功1次；燃燒不充分則熱機效率會降低。
【解答】解：（1）壓縮沖程，活塞的機械能轉化為混合氣體的內能，機械能轉化為空氣的內能，乙實驗與做功沖程的原理相同；
（2）飛輪轉速為2400r/min＝40r/s，一個工作循環飛輪轉2圈，一個工作循環做功1次；燃料燃燒不充分則能量利用率低。
故答案為：（1）壓縮；甲；做功；
（2）20；降低。
13．（2分）九年級的同學即將面臨體育中考。下面是體重50千克的小徐在備考中的一些場景。（g＝10N/kg）

（1）小徐跳繩跳起高度約為5厘米（人整體上升，如圖甲所示），一分鐘180次，一分鐘內他跳繩的功率為 　75W　。
（2）在練習實心球時，小徐投出的實心球在空中畫了一條優美弧線，如圖丙。這個過程中　A　。
A．用力將實心球拋出（球未離開手）
B．實心球在空中飛行
C．實心球掉到地上
D．實心球在地上滾動
【答案】見試題解答內容
【分析】（1）根據G＝mg算出重力，根據G＝mg算出跳一次克服重力做功，再根據P＝算出小徐在這一分鐘內跳繩的功率；
（2）做功的兩個必要因素：作用在物體上的力；物體在力的方向上通過的距離（即力和距離的方向要一致）；二者缺一不可。
【解答】解：（1）小徐的重力為：G＝mg＝50kg×10N/kg＝500N，
小徐跳一次克服重力做功：W＝Gh＝500N×0.05m＝25J，
小徐在這一分鐘內跳繩的功率：P＝＝＝75W；
（2）A．小徐用力將實心球拋出，并且球在推力的方向上移動了距離，故A正確；
BCD．實心球在空中飛行、實心球在地上滾動，因?yàn)榍虿辉偈艿叫⌒斓耐屏Α?br /> 故選：A。
故答案為：（1）75W；（2）A。
14．（4分）（1）在甲圖所示的電路中，當閉合開關S后，燈L1比L2亮，則通過L1的電流 　等于?。ㄟx填“大于”“等于”或“小于”）通過L2的電流；兩個電壓表指針偏轉均如乙圖所示，燈L1兩端電壓為 　4.8　V。

（2）某引爆裝置如圖丙所示，起爆前定時開關S是閉合的，當設定的起爆時間一到，為使引爆裝置停止工作，應在 　a?。ㄌ睢癮”或“b”）處剪斷導線，拆除前起爆器上 　沒有　（選填“有”或“沒有”）電流通過。
【答案】（1）等于；4.8；（2）a；沒有。
【分析】（1）串聯電路中電流處處相等；串聯電路兩端的總電壓等于各部分電路兩端的電壓之和；
（2）由圖可知當S閉合時起爆器被短路，則起爆器中沒有電流通過；若S斷開起爆器將與燈泡串聯接在電源兩端，則起爆器中產生電流從而引爆炸彈。
【解答】解：（1）由圖甲可知，電燈L1和L2串聯，串聯電路電流處處相等6的電流等于通過L2的電流。
電壓表V1測的是燈L7的電壓U2，電壓表V2測的是電源電壓U，根據串聯電路的特點2，
所以V2用的是0～15V量程，分度值為4.5V，V1用的是3～3V量程，分度值為0.6V，U2＝1.6V，即L2兩端電壓為U2＝8.2V，
串聯電路兩端的總電壓等于各部分電路兩端的電壓之和，故L1兩端電壓U6＝U﹣U2＝6V﹣6.2V＝4.7V；
（2）由題意和圖示可知，當S斷開時，會引爆炸彈，應將起爆器與電源斷開；由圖乙知，故起爆器上沒有電流通過。
故答案為：（1）等于；4.8；沒有。
15．（2分）如圖所示是個由二極管制成的LED燈，其中一個正在發光，一個沒有發光，LED燈發光，表明此時處于通電狀態，LED燈不會發光。由此可知，發光二極管具有 　單?。ㄟx填“單”或“雙”）向?qū)щ娦?。根?jù)其特性，二極管可以判斷 　電源正負極?。▽?xiě)出一種即可）。

【答案】單；電源正負極。
【分析】發光二極管具有單向?qū)щ娦浴?br /> 【解答】解：由題可知，只有連接正確時，這就說明發光二極管具有單向?qū)щ娦裕覀兛梢耘袛嚯娫吹恼?fù)極，若二極管發光；若不發光。
故答案為：?jiǎn)?；電源正?fù)極。
16．（3分）如圖甲，在比較“不同液體吸熱本領大小”的實驗中，得到圖乙所示的溫度﹣時間圖像。根據圖像乙可知：　乙　液體的比熱容大；通過測量液體的質量并讀取紅外加熱器釋放的熱量計算出液體的比熱容 　大于?。ㄟx填“大于”“等于”或“小于”）其真實值；如圖丙是某一沿海城市和某一內陸城市年氣溫變化曲線，從圖像可知曲線a表示的是 　內陸?。ㄟx填“沿?！被颉皟?nèi)陸”）城市的年氣溫變化曲線（c陸＜c水）。

【答案】乙；大于；內陸。
【分析】（1）用相同的加熱器加熱，在相同時間內，物質吸收的熱量是相同的；升高相同的溫度，加熱時間越長的，吸收的熱量越多，比熱容越大；在加熱的過程中有能量的散失；
（2）沿海地區和內陸地區相比，沿海地區水多，水的比熱容較大，白天，在相同的吸熱條件下，水的溫度升高的少；夜晚，在相同的放熱條件下，水降低的溫度少，晝夜溫差??；而在內陸地區，沙石的比熱容較小，白天，在相同的吸熱條件下，沙石的溫度升高的多；夜晚，在相同的放熱條件下，沙石降低的溫度多，晝夜溫差大。
【解答】解：（1）比較“不同液體吸熱本領大小”的實驗中，采用的是控制變量法；實驗中用相同的加熱器加熱，甲液體吸收的熱量等于乙液體吸收的熱量，升高相同的溫度，則甲液體吸收的熱量小于乙液體吸收的熱量；
在實驗的過程中，紅外加熱器消耗的電能轉化為的內能，通過測量液體的質量并讀取紅外加熱器釋放的熱量計算出液體的比熱容時，根據Q＝cmΔt可知；
（2）由圖丙氣溫變化曲線得出，a城市最高；沙石的比熱容比水小，溫度變化值比較大。
故答案為：乙；大于。
17．（2分）如圖甲所示的是門把手，握住門把手向下壓可以打開門，門把手可以看成如圖乙所示的一個杠桿，請你在圖中畫出阻力臂l2、最小的動力F1。

【答案】。
【分析】杠桿平衡條件：動力×動力臂＝阻力×阻力臂（F1 L1＝F2 L2），在阻力、阻力臂的乘積一定時，動力臂越長，動力越小。
【解答】解：根據力臂的概念可知，力臂是支點到力的作用線的垂直距離2的反向延長線，從支點O作阻力F2作用線的垂線，支點到垂足的距離為阻力臂l4；
由杠桿平衡條件F1 L1＝F5 L2可知，在阻力跟阻力臂的乘積一定時，動力越小，因此OB是最長的動力臂l1，動力和阻力在同一側，所以動力的方向應該斜向下與阻力方向相反7，如圖所示：
。
18．（2分）根據圖1的實物圖，把相應的電路圖畫在圖2方框內。
【答案】
【分析】由實物圖中分析電路的連接方式和電流表的作用，根據實物圖畫出電路圖。
【解答】解：根據電流的流向，電流從電源正極出發經開關后開始分支、燈泡L1，另一支經過L2，然后共同經電流表回到電源負極；這說明該電路為并聯電路，電流表6在一條支路中，如圖所示：

三、實驗探究題（本題共4小題，共22分）
19．（4分）下面兩個探究實驗中：

（1）如圖甲所示實驗（h1＞h2）是探究動能大小與 　速度　的關系，觀察圖中實驗現象，可得實驗結論為 　在質量相同時，速度越大，物體的動能越大　；
（2）①圖乙是“比較水和沙子吸熱升溫特點”的實驗裝置，加熱過程中，水和沙子吸熱的多少是通過 　加熱時間　來反映的（選填“溫度計升高的示數”或“加熱時間”）。
②關于該實驗的變量控制，下列要求中不正確的是 　C?。ㄌ钭帜福?。
A.采用相同的加熱方法
B.使用相同的燒杯
C.燒杯中分別裝入相同體積的水和沙子
【答案】（1）在質量相同時，速度越大，物體的動能越大；（2）①加熱時間；②C。
【分析】（1）物體的動能大小與物體的質量和速度有關，研究動能與其中一個因素的關系時，要控制另外一個因素不變；
根據轉換法，通過比較物塊在同一水平面上被撞擊的距離來比較小車到達水平面時動能的大小。
（2）我們使用相同的酒精燈通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
比較物質吸熱能力的2種方法：使相同質量的不同物質升高相同的溫度，比較吸收的熱量（即比較加熱時間），吸收熱量多的吸熱能力強；或使相同質量的不同物質吸收相同的熱量（即加熱相同的時間），比較溫度的變化，溫度變化小的吸熱能力強。
【解答】解：（1）如圖甲所示實驗（h1＞h2），小車從不同的高度由靜止滑片下，小車的質量相同，觀察圖中實驗現象，可得實驗結論為在質量相同時，物體的動能越大；
（2）①圖乙是“比較水和沙子吸熱升溫特點”的實驗裝置，根據轉換法，水和沙子吸熱的多少是通過加熱時間來反映的；
②AB.采用相同的加熱方法和使用相同的燒杯，目的是使水和沙子吸熱相同；
C.根據比較吸熱能力的方法，要控制不同物質的質量相同（不同物質密度不同，體積相同的不同物質質量不同），C錯誤。
故選：C。
故答案為：（1）在質量相同時，速度越大；（2）①加熱時間。
20．（4分）智慧小組為探究影響滑輪組的機械效率的因素，實驗裝置如圖所示，數據如表所示。
實驗次數
物重G/N
物體上升高度h/m
拉力F/N
繩端移動距離s/m
機械效率η
1
1
0.1
0.6
0.3
55.6%
2
2
0.1
1.0
0.3
66.7%
3
4
0.1
1.8
0.3

（1）實驗過程中，應豎直向上　勻速緩慢　拉動彈簧測力計。
（2）第三次實驗中滑輪組的機械效率是　74.1%?。ńY(jié)果保留到0.1%）。
（3）分析表中實驗數據可知，同一滑輪組，物重　越大　，滑輪組的機械效率越高。
（4）創新小組也利用重為1N、2N4N的物體進行了三次實驗，每次測得的機械效率均大于智慧小組的測量值，則創新小組測量值偏大的原因可能是　C　。
A．測拉力時，彈簧測力計未調零，指針指在零刻度線下方
B．彈簧測力計每次拉動物體時均加速上升
C．所使用的動滑輪的重力小于智慧小組

【答案】見試題解答內容
【分析】（1）實驗過程中，應豎直向上勻速拉動彈簧測力計；
（2）根據表中數據，由η＝＝求出第三次實驗中滑輪組的機械效率；
（3）縱向分析表中實驗數據得出結論；
（4）機械效率與動滑輪的重有關，根據機械效率公式分析。
【解答】解：（1）實驗過程中，應豎直向上勻速拉動彈簧測力計，拉力等于測力計示數；
（2）第三次實驗中滑輪組的機械效率是：η＝＝＝≈74.1%；
（3）縱向分析表中實驗數據可知，同一滑輪組，滑輪組的機械效率越高；
（4）A．測拉力時，指針指在零刻度線下方，機械效率變??；
B．彈簧測力計每次拉動鉤碼時均加速上升，機械效率變??；
C．使用的動滑輪的重力小于智慧小組，額外功減小，符合題意。
故答案為：（1）勻速緩慢；（2）74.6%；（4）C。
21．（7分）實驗小組用如圖1所示的電路來探究并聯電路中電流的特點，其實驗思路如下：接好電路后，把電流表分別接入到A、B、C三處；為了防止個別偶然因素的影響，他們采用以下兩種方法之一來重復實驗
方法一：改變電源電壓；
方法二：更換其中一條支路中的燈泡（規格不同）。
（1）實驗時，接好電路后，閉合開關發現兩燈都亮。但由于連線較亂，小明靈機一動，隨意拆下一根導線，因此他認定兩燈是串聯的，小明的方法是 　錯誤　的（“正確”或“錯誤”）。

（2）如圖2是某同學連接的并聯電路的局部圖，某次實驗中，測量完干路電流之后1的電流，為接入電流表，a、b、c、d四個接點中　d　點，同時注意，在拆接電路時　斷開　。測量過程中，電流表出現圖3中的實驗現象說明 　電流表正負接線柱接反了　。
（3）該同學表格設計中存在的不足之處是：　電流沒有單位　。

A處的電流IA
B處的電流IB
C處的電流IC
第一次測量
0.10
0.12
0.22
第二次測量
0.20
0.24
0.44
第三次測量
.0.25
0.30
0.55
（4）表格補充完整后，通過對上面數據的分析，后面兩次實驗是采用方法 　一?。ㄟx填“一”或“二”）進行的，可以得出結論：并聯電路干路中的電流等于 　各支路電流之和　。
【答案】（1）錯誤；（2）d；斷開；電流表正負接線柱接反了；（3）沒有單位；（4）一；各支路電流之和。
【分析】（1）串聯電路中電流只有一條路徑；并聯電路中有多條路徑；串聯電路和并聯電路中各用電器的工作特點的不同之處：串聯電路各用電器同時工作、同時不工作，互相影響；并聯電路各用電器可以獨立工作、互不影響；也可以同時工作，同時停止工作。因此根據電路的工作特點去分析用電器的連接方式。
（2）電流表測支路電流，電流表應串聯接入支路，根據電路圖分析答題；拆接電路時應斷開開關。電流應從電流表正接線柱流入，負接線柱流出，否則電流表指針將反向偏轉。
（3）電流應有單位；
（4）根據電流表示數特點判斷實驗采用的方法；分析表中實驗數據得出結論。
【解答】解：（1）兩燈泡串聯，拆開一根導線，兩燈泡熄滅，拆開干路中的一根導線，根據拆開電路中的一根導線兩燈泡都熄滅不能判定兩燈泡是串聯的；
（2）由圖2所示電路圖可知，測量完干路C處電流之后1的電流，為接入電流表8、L2右端接線柱上的導線接L1右端的那一端改接到電流表的3.6A接線柱上，所以a、b、c，最方便的導線拆接點是d點，在拆接電路時；
由圖3所示電流表可知，電流表指針?lè)聪蚱D(zhuǎn)。
（3）由表格可知，電流沒有單位；
（4）由表中實驗數據可知，第3次與第3次實驗時，所以后面兩次實驗是通過改變電源電壓進行實驗的；由表中實驗數據可知，干路電流等于各支路電流之和。
故答案為：（1）錯誤；（2）d；電流表正負接線柱接反了；（4）一。
四、綜合題（本題共2小題，共16分）
23．（8分）如圖甲所示是高空作業的師傅在美化樓體外墻的情境，其結構的原理圖如圖乙所示，已知吊籃的質量為50kg，繩子自由端的拉力的大小為500N。在電動機拉力的作用下，吊籃在10s內上升了2m，g＝10N/kg。
（1）電動機對人和工具做的功為有用功，則有用功是多少？
（2）整個裝置的機械效率是多少？
（3）電動機拉動繩子的功率是多少？
（4）裝置動滑輪的重力為多少N？

【答案】（1）電動機對人和工具做的功為有用功，則有用功是1200J；
（2）整個裝置的機械效率是40%；
（3）電動機拉動繩子的功率是300W；
（4）裝置動滑輪的重力為400N。
【分析】（1）根據W有＝Gh求出有用功；
（2）根據滑輪組裝置確定繩子股數，利用W總＝Fs＝Fnh求出總功，根據η＝求出整個裝置的機械效率；
（3）根據P＝求出電動機拉動繩子的功率；
（4）根據G＝mg求吊籃的重力，不計繩重和摩擦?xí)r，利用F＝（G+G動+G吊）求動滑輪的重力。
【解答】解：（1）有用功為：
W有＝Gh＝600N×2m＝1200J；
（2）由圖可知，n＝3
W總＝Fs＝Fnh＝500N×6×2m＝3000J，
則整個裝置的機械效率為：
η＝＝×100%＝40%；
（3）電動機拉動繩子的功率為：
P＝＝＝300W；
（4）吊籃的重力：G吊＝m吊g＝50kg×10N/kg＝500N，
因?yàn)椴挥?jì)繩重和摩擦?xí)r，F(xiàn)＝動+G吊），所以動滑輪的重力：
G動＝nF﹣G﹣G吊＝4×500N﹣600N﹣500N＝400N。
答：（1）電動機對人和工具做的功為有用功，則有用功是1200J；
（2）整個裝置的機械效率是40%；
（3）電動機拉動繩子的功率是300W；
（4）裝置動滑輪的重力為400N。
24．（8分）（1）2022年1月31日，據新華社報道，中國人首次在太空迎新春過大年，常用偏二甲肼作為主要燃料。[已知c水＝4.2×103J/（kg?℃），q偏取4.2×107J/kg]。求：
①要想獲得8.4×108J的熱量需完全燃燒偏二甲肼多少kg？
②若這些熱量被質量為2.4t的水吸收，其效率為60%，可使初溫為20℃的水溫度升高到多少℃？
（2）船舶航行中發動機做的功除了推進設備，還要提供輔助設備工作。船舶航行時受到的阻力與航行速度的平方成正比，降低航速可以減小阻力，雖然推進功減少但輔助功增加了。航速優化就是找到適合的航速，使發動機做的總功減少
①若船舶以速度v勻速直線航行，航行時受到的阻力為f＝kv2（k為常量），則理想情況下，推進功率和速度的關系為P推＝　kv3?。?br /> ②某船舶航行時，每公里航程的推進功、輔助功和航速的關系如圖所示，則最省油的航速約為 　6　m/s；
③若題②中船舶的最大航速為10m/s，發動機的效率為40%，柴油的熱值為4×107J/kg。則航速?gòu)?0m/s降低到最省油航速，每公里航程少消耗柴油 　31.25　kg。

【答案】（1）①要想獲得8.4×l08J的熱量需完全燃燒偏二甲肼20kg；
②可使初溫為20℃的水溫度升高到70℃；
（2）①kv3；②6；③31.25kg。
【分析】（1）①知道偏二甲肼燃燒放出的熱量，利用Q放＝mq偏求需完全燃燒偏二甲肼的質量；
②根據題意求出水吸收的熱量，再根據Q吸＝c水m（t﹣t0）求出水的末溫；
（2）①根據二力平衡條件和公式P＝＝＝Fv分析；
②分析圖像，找出推進功和輔助功的和最小的點，即為最省油的航速；
③由圖可知當最大航速為10m/s時的推進功和輔助功，據此求出推進功和輔助功的總和；與最省油時相比，可求出最省油時節省的功，根據效率公式求出節省的柴油完全燃燒放出的熱量；利用Q放＝mq求出節省柴油的質量。
【解答】解：（1）①由Q放＝mq偏得完全燃燒偏二甲肼的質量：
m＝＝＝20kg；
②由題意知，水吸收的熱量：
Q吸＝Q放η＝8.4×l48J×60%＝5.04×104J，
由Q吸＝c水m（t﹣t0）得，水的末溫：
t＝+t0＝+20℃＝70℃；
（2）①若船舶以速度v勻速直線航行，航行時受到的阻力與牽引力是一對平衡力；
根據P＝＝＝Fv可知推＝Fv＝fv＝kv2×v＝kv7；
②根據圖像可知，當推進功為2×108J，輔助功為2×108J時，推進功和輔助功的和是7×106J，此時推進功和輔助功的和最小；
③由圖可知，當最大航速v′＝10m/s時8J，輔助功為3.4×108J，
推進功和輔助功的總和：W′＝8.7×108J+3.2×108J＝12×108J，
與最省油時相比，最省油時能節省的功：ΔW＝W′﹣W＝12×102J﹣7×108J＝6×108J，
根據η＝可知
Q放＝＝＝1.25×109J，
由Q放＝mq可知，節省柴油的質量：m＝＝。
故答案為：（1）①要想獲得8.4×l78J的熱量需完全燃燒偏二甲肼20kg；
②可使初溫為20℃的水溫度升高到70℃；
（2）①kv3；②8；③31.25kg。
