河北省唐山市豐潤區2022-2023學年九年級上學期期中物理試卷

這是一份河北省唐山市豐潤區2022-2023學年九年級上學期期中物理試卷，共38頁。試卷主要包含了選擇題，填空及簡答題，作圖題，實驗探究題，計算與應用等內容，歡迎下載使用。

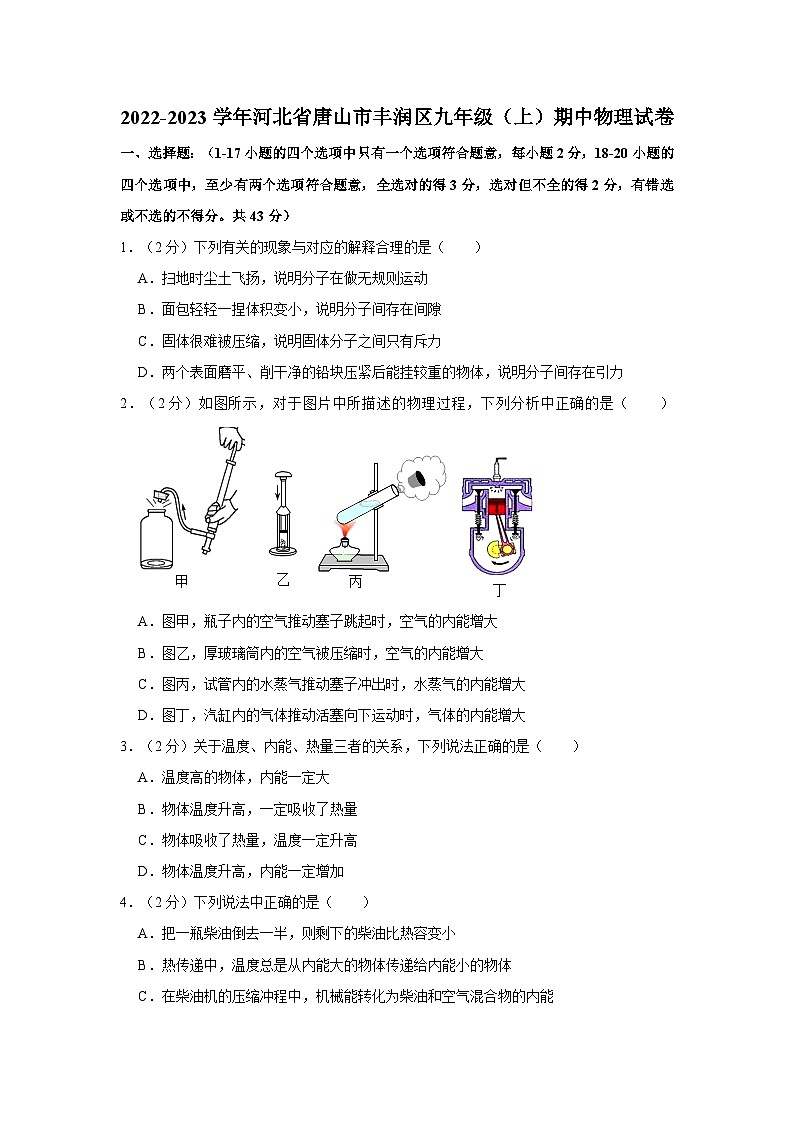

?2022-2023學年河北省唐山市豐潤區九年級（上）期中物理試卷
一、選擇題：（1-17小題的四個選項中只有一個選項符合題意，每小題2分，18-20小題的四個選項中，至少有兩個選項符合題意，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分。共43分）
1．（2分）下列有關的現象與對應的解釋合理的是（　?。?br /> A．掃地時塵土飛揚，說明分子在做無規則運動
B．面包輕輕一捏體積變小，說明分子間存在間隙
C．固體很難被壓縮，說明固體分子之間只有斥力
D．兩個表面磨平、削干凈的鉛塊壓緊后能掛較重的物體，說明分子間存在引力
2．（2分）如圖所示，對于圖片中所描述的物理過程，下列分析中正確的是（　?。?br /> A．圖甲，瓶子內的空氣推動塞子跳起時，空氣的內能增大
B．圖乙，厚玻璃筒內的空氣被壓縮時，空氣的內能增大
C．圖丙，試管內的水蒸氣推動塞子沖出時，水蒸氣的內能增大
D．圖丁，汽缸內的氣體推動活塞向下運動時，氣體的內能增大
3．（2分）關于溫度、內能、熱量三者的關系，下列說法正確的是（　　）
A．溫度高的物體，內能一定大
B．物體溫度升高，一定吸收了熱量
C．物體吸收了熱量，溫度一定升高
D．物體溫度升高，內能一定增加
4．（2分）下列說法中正確的是（　　）
A．把一瓶柴油倒去一半，則剩下的柴油比熱容變小
B．熱傳遞中，溫度總是從內能大的物體傳遞給內能小的物體
C．在柴油機的壓縮沖程中，機械能轉化為柴油和空氣混合物的內能
D．燃料燃燒得很充分，它的熱值也不變
5．（2分）用絲綢摩擦過的玻璃棒接觸驗電器A，A箔片張開，驗電器B不帶電，如圖所示，下列敘述中正確的是（　?。?br />
A．用絲綢摩擦過的玻璃棒接觸驗電器A后，A的箔片帶負電
B．連接的瞬間正電荷從A向B移動
C．金屬桿中瞬間電流的方向是從A到B
D．接觸后B驗電器箔片張開，A驗電器箔片閉合
6．（2分）如圖所示電路，下列說法正確的是（　?。?br />
A．當閉合S1、S3，斷開S2時，L1、L2并聯
B．當閉合S2、S3，斷開S1時，兩燈都亮
C．當閉合S1、S3，斷開S2時，L1、L2串聯
D．當閉合S1、S2，斷開S3時，兩燈都亮
7．（2分）下列關于說法正確的是（　　）
A．電路中有電壓一定有電荷的定向移動
B．電路中有持續電流，兩端不一定有電壓
C．電阻是導體本身的性質，與電壓、電流無關
D．絕緣體不容易導電，是因?yàn)榻^緣體內沒有電子

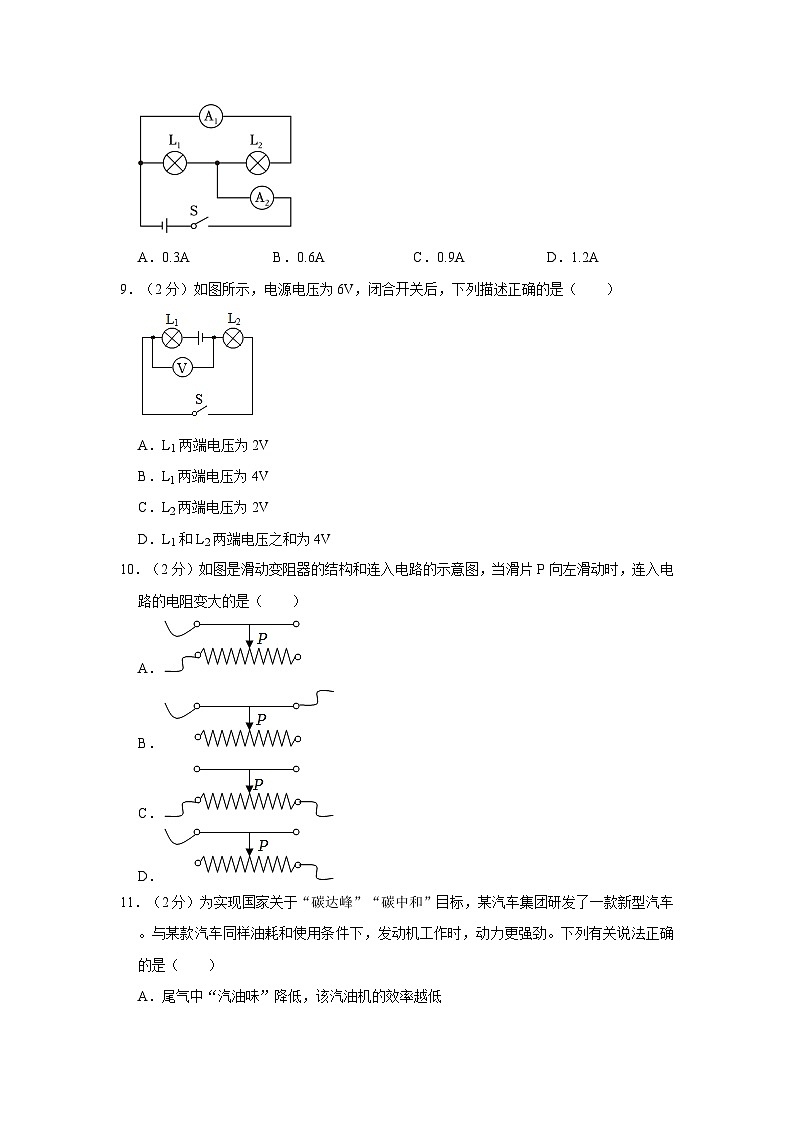

8．（2分）如圖所示的電路中，閉合開關，兩燈泡均發光，A1的示數為0.3A，A2的示數為0.9A，通過燈泡L1電流為（　?。?br />
A．0.3A B．0.6A C．0.9A D．1.2A
9．（2分）如圖所示，電源電壓為6V，閉合開關后，下列描述正確的是（　?。?br />
A．L1兩端電壓為2V
B．L1兩端電壓為4V
C．L2兩端電壓為2V
D．L1和L2兩端電壓之和為4V
10．（2分）如圖是滑動變阻器的結構和連入電路的示意圖，當滑片P向左滑動時，連入電路的電阻變大的是（　　）
A．
B．
C．
D．
11．（2分）為實現國家關于“碳達峰”“碳中和”目標，某汽車集團研發了一款新型汽車。與某款汽車同樣油耗和使用條件下，發動機工作時，動力更強勁。下列有關說法正確的是（　?。?br /> A．尾氣中“汽油味”降低，該汽油機的效率越低
B．該汽油機消耗的燃料越多，該汽油機的效率越高
C．汽油在汽缸內不可能完全燃燒，該汽油機的效率也達不到100%
D．汽油機的功率越大，效率越高
12．（2分）在“探究電流跟電壓、電阻關系”的實驗中，同學們繪制的四條圖線如圖，正確的是（　?。?br /> A． B．
C． D．
13．（2分）如圖所示的電路中，電源電壓保持不變，開關閉合后，三個電表的示數變化情況是（　?。?br />
A．A的示數變小，V1的示數變大，V2的示數變小
B．A的示數變大，V1的示數變小，V2的示數變大
C．A的示數變小，V1的示數不變，V2的示數變大
D．A的示數變大，V1的示數不變，V2的示數變小
14．（2分）如圖所示的電路，閉合開關后，當滑片P向左移動時（　?。?br />
A．燈泡L變亮 B．電壓表示數變小
C．電流表A1示數變大 D．電流表A2示數變小
15．（2分）如表列出一些物質的比熱容，根據表中數據，下列判斷正確的是（　?。?br /> 物質
水
煤油
冰
鋁
銅
比熱容/[J/（kg?℃）]
4.2×103
2.1×103
2.1×103
0.88×103
0.39×103
A．不同物質的比熱容一定不同
B．物質的物態發生變化，比熱容不變
C．比熱容是物質的特性，與物質的種類、質量、溫度變化值有關
D．質量相等的鋁和銅升高相同的溫度，鋁吸收的熱量更多
16．（2分）用兩個相同的電熱器給質量相同的物質甲和水加熱，它們的溫度隨加熱時間的變化關系如圖所示，據此判斷物質甲的比熱容為（　　）

A．2.1×103J/（kg?℃） B．4.2×103J/（kg?℃）
C．1.2×103J/（kg?℃） D．條件不足，不能確定
17．（2分）一定值電阻，兩端加6V電壓時，通過的電流是1A，則通過的電流和導體的電阻是（　?。?br /> A．0.5A 6Ω B．1A 6Ω C．0.5A 3Ω D．1A 3Ω
18．（3分）下列事例中不是利用水的比熱容大的特性的是（　?。?br /> A．夏天。在地上灑水會感到?jīng)隹?
B．北方樓房內的“暖氣”用水作為介質
C．海邊晝夜溫差變化比沙漠中小
D．生物體內水的比例高，有助于調節自身的溫度
（多選）19．（3分）如圖所示電路中，電源電壓保持不變，閉合開關S，一段時間后，突然發現兩個電表示數一個變大，則出現這種故障的原因可能是（　　）

A．L1斷路 B．L1短路 C．L2斷路 D．L2短路
（多選）20．（3分）如圖所示電路中，電源兩端電壓恒為6V，電阻R1的阻值為10Ω，電阻R2的阻值為5Ω。下列說法正確的是（　　）

A．只閉合開關S1與只斷開開關S2時，電路中都是只有R1工作
B．只閉合開關S3時，R1和R2兩端的電壓之比為1：2
C．只斷開開關S3與只閉合開關S3時，電壓表示數之比為2：3
D．只斷開開關S3與只閉合開關S3時，電流表的示數之比為9：2
二、填空及簡答題：（本題共8小題，每空1分，共21分）
21．（3分）桂花開的時候，在很遠處就能聞到桂花的香氣，桂花飄香是 　 　現象，表明分子在不停地做無規則熱運動；將一滴紅墨水滴在熱水中，滴在冷水中，過很長時間才變紅　 　，分子無規則熱運動越劇烈；人們使用濃度為75%的消毒酒精是由純酒精和蒸餾水充分混合形成的，其總體積小于混合前的總體積　 　。
22．（2分）一太陽能熱水器裝有100kg的水，經過一段時間后，水溫從20℃上升到80℃　 　J（c水＝4.2×103J/（kg?℃）），若這些熱量由熱值q＝3.0×107J/kg的焦炭完全燃燒來提供，需要焦炭　 　kg（不計熱量損失）。
23．（3分）如圖所示，圖A、B、C、D是四沖程汽油機的工作示意圖，圖E、F是演示實驗的示意圖　 　沖程，與它原理相同的是 　 　圖所示的演示實驗，如果此汽油機曲軸的轉速3000r/min，它1s對外做功 　 　次。

24．（3分）熱熔鉆工藝是在金屬薄板上一次加工出孔的技術，熱熔鉆頭采用耐磨、耐高溫的硬質材料制成。鉆頭與薄板接觸時，鉆頭高速旋轉，用 　 　的方式（填“做功”或“熱傳遞”），瞬間達到幾千℃的溫度，幾秒鐘就在金屬薄板上貫穿一個孔。

25．（3分）如圖所示的電路中，要使燈L1、L2串聯，應閉合的開關是　 ??；要使燈L1、L2并聯，應閉合的開關是　 ??；若同時閉合所有的開關，則電路　 ?。ㄌ睢巴贰?、“斷路”或“短路”）。

26．（2分）分析復雜電路中各用電器的連接關系時，為了將電路簡化，通常先把電路中的電流表和電壓表進行簡化處理把電流表看成是　 　，把電壓表看成是　 　。（選填“斷路”或“導線”）
27．（3分）如圖所示，電源電壓恒定，R1＝20Ω，閉合開關S，斷開開關S1，電流表示數是0.3A；若
再閉合S1，發現電流表示數變化了0.2A，則電源電壓為 　 　V，通過R2的電流為 　 　A，R2的阻值為 　 　Ω。

28．（2分）有一個電鈴，它的電阻是12Ω，額定電壓為6V．現只有一個電壓為9V的電源，應給它　 　聯一個阻值為　 　Ω的電阻。
三、作圖題：（每圖2分，共4分）
29．（2分）請?jiān)谌鐖D所示電路的“〇”內填上合適的電表符號，使燈L1與L2能正常發光。

30．（2分）請根據如圖所示的實物圖，在虛線框中畫出對應的電路圖。
四、實驗探究題（本大題共3個小題，每空1分。共19分）
31．（4分）在探究“比較不同物質吸熱能力”的實驗中，用鐵夾將溫度傳感器及分別盛有水和色拉油的兩個試管固定在鐵架臺上，溫度傳感器的探頭部分與試管內的水和色拉油良好接觸，如圖所示。

（1）小明用鐵夾將溫度傳感器及分別盛有 　 　相同（選填“體積”、“質量”）的甲、乙兩種液體用兩個試管固定在鐵架臺上，溫度傳感器的探頭部分與試管內的液體良好接觸（如圖所示）
（2）實驗中物質吸熱的多少時通過 　 　來反應的。
（3）液體溫度隨時間變化關系如圖所示。分析圖像可知 　 　液體的吸熱本領強。
（4）若甲、乙兩種液體中，乙液體是水，另一種液體的比熱容是 　 　J/（kg?℃）。（c水＝4.2×103J/（kg?℃））
32．（6分）小僑想探究影響電阻大小的因素有哪些，他有a、b、c、d四根不同的電阻絲，b，c、d跟a相比

（1）甲方案：如圖甲，將電阻絲a、b、c、d分別接在M、N之間，測出電路中的電流。電流表的示數越大　 　（選填“大”或“小”）；
乙方案：如圖乙所示，將電阻絲a、b、c、d串聯在電路中，用電壓表分別測出它們兩端的電壓。電壓表的示數越大　 ?。ㄟx填“大”或“小”）。
（2）增加一把刻度尺，探究電阻大小與長度是否成正比。選用 　 　兩電阻絲（填電阻絲的字母），分別接入電路中，在電壓一定時，用刻度尺測量出兩電阻絲的長度，分析出電阻與長度的關系．本實驗用到重要的實驗方法是 　 　。
A．控制變量法
B．等效替代法
（3）同組的小融提出，還可以用如圖丙所示的方法來研究電阻與長度的關系，將整條電阻絲a接入電路，發現電流表示數逐漸增大，說明其他條件一定時，電阻越 　 ?。ㄟx填“大”或“小”），小僑又補充到，還可以在原電路中串聯接入燈泡，另一方面，燈泡還可以起到 　 　的作用。
33．（9分）小曦同學在做“探究電流與電壓、電阻的關系”實驗時，準備以下器材：電源電壓為4.5V且保持不變，電流表（0～0.6A）（0～3V）、滑動變阻器（30Ω 1A）、四個定值電阻（5Ω、10Ω、15Ω、20Ω）

（1）請你用筆畫線代替導線把圖乙未連接完的實物電路連接成正確完整的電路（要求：導線不交叉且滑動變阻器滑片向右移動時電流表示數變?。?。
（2）連接電路時，開關應 　 ?。ㄟx填“斷開”“閉合”）。閉合開關前，滑動變阻器的滑片應調到最 　 　端（選填“左”“右”）。
（3）將電路連接正確后，閉合開關，發現電流表無示數，原因可能是 　 　。
A．電阻R短路
B．電阻R斷路
C．滑動變阻器短路
D．滑動變阻器斷路
實驗次數
1
2
3
4
5
電壓U/V
1.0
1.5
2.0
2.5
3.0
電流I/A
0.2
0.3
0.4
0.5
0.6
（4）分析表格中數據可得到的結論是：當電阻一定時，通過導體的電流與導體兩端的電壓成 　 　比。
（5）接著小曦又探究電流與電阻的關系，他只更換定值電阻，其余連接均不變
①在電路中接入阻值為5Ω的定值電阻，移動滑動變阻器的滑片，使得電壓表示數如圖丙所示U0＝　 　V，記錄電流表示數；
②用10Ω的定值電阻替換5Ω的定值電阻再閉合開關，這時他應該將滑動變阻器的阻值 　 　（選填“調大”或“調小”）直到電壓表示數為U0，再記錄電流表示數；
③小曦用四個電阻分別做四次實驗的目的是 　 　。
A．減小實驗誤差
B．尋找普遍規律
④為了完成實驗并確保電路安全，定值電阻兩端設定電壓的取值范圍 　 　。
五、計算與應用（本大題共2個小題；1題6分、2題7分，共13分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
34．（6分）如圖所示，人冬以來方便快捷的便攜式燃?xì)庠畛蔀楦鱾€(gè)家庭餐桌上的火鍋神器，某種氣瓶可裝250g液化燃?xì)?J/kg。水的比熱容為4.2×103J/（kg?℃）。求：
（1）這瓶液化氣完全燃燒放出的熱量；
（2）若這些熱量有40%被水吸收，可以把多少kg初溫為20℃的水燒開（標準大氣壓下）。

35．（7分）如圖甲所示的電路，電源電壓保持不變，其中R2＝10Ω
（1）閉合開關S后，電路中的電流大小為0.4A，電壓表的示數為2V1的大小；
（2）電源電壓的大?。?br /> （3）若將R1和R2以如圖乙的方式接入電路中，閉合開關S后，電流表A2的示數。














2022-2023學年河北省唐山市豐潤區九年級（上）期中物理試卷
參考答案與試題解析
一、選擇題：（1-17小題的四個選項中只有一個選項符合題意，每小題2分，18-20小題的四個選項中，至少有兩個選項符合題意，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分。共43分）
1．（2分）下列有關的現象與對應的解釋合理的是（　?。?br /> A．掃地時塵土飛揚，說明分子在做無規則運動
B．面包輕輕一捏體積變小，說明分子間存在間隙
C．固體很難被壓縮，說明固體分子之間只有斥力
D．兩個表面磨平、削干凈的鉛塊壓緊后能掛較重的物體，說明分子間存在引力
【答案】D
【分析】分子動理論：物質是由分子或原子組成的，分子永不停息地做無規則運動；分子之間存在相互作用的引力和斥力。因?yàn)榉肿雍苄?，人肉眼看不到，看到的就不是分子的運動。
【解答】解：A、掃地時塵土飛揚，不能說明分子在做無規則運動；
B、由于面包內有空隙，面包的體積變小了，不能說明分子間存在間隙；
C、固體液體很難被壓縮，而分子間的斥力和引力同時存在；
D、兩塊表面干凈的鉛塊壓緊后能掛較重的物體，但分子之間同時存在斥力。
故選：D。
2．（2分）如圖所示，對于圖片中所描述的物理過程，下列分析中正確的是（　?。?br /> A．圖甲，瓶子內的空氣推動塞子跳起時，空氣的內能增大
B．圖乙，厚玻璃筒內的空氣被壓縮時，空氣的內能增大
C．圖丙，試管內的水蒸氣推動塞子沖出時，水蒸氣的內能增大
D．圖丁，汽缸內的氣體推動活塞向下運動時，氣體的內能增大
【答案】B
【分析】做功可以改變物體的內能，當外界對物體做功時，物體的內能增大，當物體對外界做功時，物體的內能就會減小。根據溫度與內能的關系和做功可以改變物體的內能角度分析解答。
【解答】解：
A、圖中瓶子內的空氣推動塞子跳起時，空氣的內能減小；
B、圖中厚玻璃筒內的空氣被壓縮時，筒內空氣溫度升高；故B正確；
C、圖中試管內的水蒸氣推動了塞子沖出時，水蒸氣的內能減少；故C錯誤；
D、圖中汽缸內的氣體推動活塞向下運動時，所以氣體的內能會減小。
故選：B。
3．（2分）關于溫度、內能、熱量三者的關系，下列說法正確的是（　?。?br /> A．溫度高的物體，內能一定大
B．物體溫度升高，一定吸收了熱量
C．物體吸收了熱量，溫度一定升高
D．物體溫度升高，內能一定增加
【答案】D
【分析】要解答本題需掌握溫度、內能與熱量三者之間的關系以及晶體在熔化過程中，雖然吸熱，但溫度保持不變。
【解答】解：A、溫度是影響內能大小的一個因素，所以溫度高的物體內能不一定大；
B、改變物體內能的方法有兩種：做功和熱傳遞，所以物體溫度升高不一定是吸收了熱量；
C、物體吸收熱量內能增加，比如：晶體在熔化過程中雖然吸熱。故C不正確；
D、物體溫度升高，分子動能增加。故D正確。
故選：D。
4．（2分）下列說法中正確的是（　　）
A．把一瓶柴油倒去一半，則剩下的柴油比熱容變小
B．熱傳遞中，溫度總是從內能大的物體傳遞給內能小的物體
C．在柴油機的壓縮沖程中，機械能轉化為柴油和空氣混合物的內能
D．燃料燃燒得很充分，它的熱值也不變
【答案】D
【分析】（1）比熱容是指單位質量的某種物質溫度升高（或降低）1℃，吸收（或放出）的熱量，是物質的一種特性，只與物質的種類和狀態有關，與其他因素?zé)o關；
（2）熱傳遞是能量的轉移過程，熱傳遞的條件：有溫度差；熱量總是從溫度高的物體傳遞到溫度低的物體，或從物體的高溫部分傳遞到低溫部分；
（3）柴油機的吸氣沖程吸入氣缸的是空氣，在壓縮沖程的末端由噴油嘴噴入霧狀柴油；
（4）熱值是指單位質量的某種燃料完全燃燒放出的熱量，是燃料的一種特性，只與燃料的種類有關，與其他因素?zé)o關。
【解答】解：A、比熱容是物質的一種特性，與物質的質量無關，則剩下的柴油比熱容不變；
B、熱傳遞是能量傳遞的過程，故B錯誤；
C、因?yàn)椴裼蜋C(jī)吸入氣缸的只有空氣，機械能轉化為空氣的內能；
D、熱值與質量和燃燒是否充分無關，燃料燃燒得很充分時，故D正確。
故選：D。
5．（2分）用絲綢摩擦過的玻璃棒接觸驗電器A，A箔片張開，驗電器B不帶電，如圖所示，下列敘述中正確的是（　?。?br />
A．用絲綢摩擦過的玻璃棒接觸驗電器A后，A的箔片帶負電
B．連接的瞬間正電荷從A向B移動
C．金屬桿中瞬間電流的方向是從A到B
D．接觸后B驗電器箔片張開，A驗電器箔片閉合
【答案】C
【分析】（1）自然界只存在兩種電荷，正電荷和負電荷。用絲綢摩擦過的玻璃棒帶正電；用毛皮摩擦過的橡膠棒帶負電；
（2）規定正電荷定向移動的方向?yàn)殡娏鞣较颍?br /> （3）電荷間的作用規律：同種電荷相互排斥，異種電荷相互吸引。
【解答】解：AB、絲綢和玻璃棒摩擦，失去電子帶正電，玻璃棒由于缺少電子，使驗電器A失去電子而帶正電、B，連接的瞬間，使B帶正電，故AB錯誤；
C、金屬球通過金屬桿和兩片金屬箔相連接，規定正電荷定向移動的方向?yàn)殡娏鞣较?，金屬桿中瞬間電流的方向是從A到B；
D、接觸后B驗電器箔片因帶上正電荷而張開，故D錯誤。
故選：C。
6．（2分）如圖所示電路，下列說法正確的是（　?。?br />
A．當閉合S1、S3，斷開S2時，L1、L2并聯
B．當閉合S2、S3，斷開S1時，兩燈都亮
C．當閉合S1、S3，斷開S2時，L1、L2串聯
D．當閉合S1、S2，斷開S3時，兩燈都亮
【答案】A
【分析】基本的電路分串聯電路和并聯電路兩種，串聯電路中電流只有一條流通路徑，并聯電路中電流有多條流通路徑；未經用電器，用導線直接把電源連接到一塊時會造成電源短路，這是不允許的。
【解答】解：AC．當閉合S1、S3，斷開S5時，電流分別經L1、L2回到電源負極，即為并聯，C錯誤；
B．當閉合S4、S3，斷開S1時，電路經導線直接回到電源的負極，兩燈泡不亮；
C．當閉合S8、S2，斷開S3時，電路為L4的簡單電路，L2被短路，所以兩燈泡不能同時發光。
故選：A。
7．（2分）下列關于說法正確的是（　　）
A．電路中有電壓一定有電荷的定向移動
B．電路中有持續電流，兩端不一定有電壓
C．電阻是導體本身的性質，與電壓、電流無關
D．絕緣體不容易導電，是因?yàn)榻^緣體內沒有電子
【答案】C
【分析】（1）電流產生的條件是：電路閉合，電路中有電源（導體兩端有電壓）；
（2）電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與兩端的電壓和通過的電流無關
（3）導體容易導電，是因?yàn)閷?dǎo)體中有大量自由電荷；不容易導電的物體叫絕緣體，絕緣體中自由電荷很少。
【解答】解：A、電路中有電壓，電路中沒有電流，故A錯誤；
B、電路中有持續電流，故B錯誤；
C、電阻是導體本身的一種性質、長度，與導體兩端的電壓和通過的電流無關；
D、絕緣體內部的自由電荷很少，故D錯誤。
故選：C。
8．（2分）如圖所示的電路中，閉合開關，兩燈泡均發光，A1的示數為0.3A，A2的示數為0.9A，通過燈泡L1電流為（　　）

A．0.3A B．0.6A C．0.9A D．1.2A
【答案】B
【分析】由電路圖可知，兩燈泡并聯，電流表A2測干路電流，電流表A1測L2支路電流，根據并聯電路的電流特點計算。
【解答】解：干路電流為I＝0.9A，
L7支路電流為I2＝0.7A，
則燈L1中的電流：I1＝I﹣I4＝0.9A﹣3.3A＝0.3A。
故選：B。
9．（2分）如圖所示，電源電壓為6V，閉合開關后，下列描述正確的是（　?。?br />
A．L1兩端電壓為2V
B．L1兩端電壓為4V
C．L2兩端電壓為2V
D．L1和L2兩端電壓之和為4V
【答案】A
【分析】分析電路圖可知兩燈串聯、電壓表測量L2兩端的電壓，電源電壓是6V并保持不變，利用串聯電路的電壓特點分析。
【解答】解：由圖可知，L1、L2串聯，開關S閉合后電壓表測L2兩端的電壓，電壓表的示數為4V2兩端的電壓為5V，故L1兩端的電壓是：6V﹣5V＝2V，L1和L6兩端電壓之和為6V，故A正確。
故選：A。
10．（2分）如圖是滑動變阻器的結構和連入電路的示意圖，當滑片P向左滑動時，連入電路的電阻變大的是（　?。?br /> A．
B．
C．
D．
【答案】D
【分析】滑動變阻器是通過改變接入電路中電阻絲的長度來改變電阻大小的。
滑動變阻器正確接法是上下接線柱各接一個，若要連入電路的電阻變大，則下邊的接線柱與滑片P之間電阻絲的長度變長。
【解答】解：A、滑片向左移動時，接入電路中的電阻變小；
B、同時接入上方兩接線柱，滑片移動時，故B錯誤；
C、同時接入下方兩接線柱，滑片移動時，故C錯誤；
D、滑片向左移動時，接入電路中的電阻變大。
故選：D。
11．（2分）為實現國家關于“碳達峰”“碳中和”目標，某汽車集團研發了一款新型汽車。與某款汽車同樣油耗和使用條件下，發動機工作時，動力更強勁。下列有關說法正確的是（　?。?br /> A．尾氣中“汽油味”降低，該汽油機的效率越低
B．該汽油機消耗的燃料越多，該汽油機的效率越高
C．汽油在汽缸內不可能完全燃燒，該汽油機的效率也達不到100%
D．汽油機的功率越大，效率越高
【答案】C
【分析】（1）汽油在燃燒的過程中，燃燒的越充分，尾氣中的“汽油味”越低；
（2）熱機的效率是指用來做有用功的能量與燃料完全燃燒放出的能量之比，比值越高，效率越高；
（3）任何機器都不可避免的做額外功，效率不可能達到100%；
（4）功率表示做功的快慢，與效率無關。
【解答】解：A、尾氣中“汽油味”明顯降低，燃燒的較完全；
B、熱機的效率越高，即在有用功相同的情況下，效率越高；
C、汽車在工作時不可避免的要克服機械部件間的摩擦做額外功，故C正確；
D、功率是物體做功快慢的物理量，故D錯誤。
故選：C。
12．（2分）在“探究電流跟電壓、電阻關系”的實驗中，同學們繪制的四條圖線如圖，正確的是（　?。?br /> A． B．
C． D．
【答案】A
【分析】在電壓一定時，通過導體的電流與導體的電阻成反比；
在電阻一定時，通過導體的電流與導體兩端電壓成正比。
【解答】解：A、在電阻一定時，故A正確；
B、在電壓一定時，與電阻的倒數成正比；
C、在電阻一定時，故C錯誤；
D、在電壓一定時，故D錯誤。
故選：A。
13．（2分）如圖所示的電路中，電源電壓保持不變，開關閉合后，三個電表的示數變化情況是（　?。?br />
A．A的示數變小，V1的示數變大，V2的示數變小
B．A的示數變大，V1的示數變小，V2的示數變大
C．A的示數變小，V1的示數不變，V2的示數變大
D．A的示數變大，V1的示數不變，V2的示數變小
【答案】D
【分析】由電路圖可知，R與滑動變阻器串聯，電壓表V1測電源的電壓，電壓表V2測變阻器兩端的電壓，電流表測電路中的電流。根據電源的電壓可知滑片移動時電壓表V1示數的變化，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化和R兩端的電壓變化，根據串聯電路的電壓特點可知變阻器兩端的電壓變化。
【解答】解：由電路圖可知，R與滑動變阻器串聯1測電源的電壓，電壓表V2測變阻器兩端的電壓，電流表測電路中的電流。
因電源的電壓保持不變，
所以，滑片移動時5的示數不變，故AB錯誤；
當滑動變阻器的滑片P向左移動時，變阻器接入電路中的電阻變小，
由I＝可知，即電流表A的示數變大；
由U＝IR可知，R兩端的電壓變大，
因串聯電路中總電壓等于各分電壓之和，
所以，變阻器兩端的電壓變小2的示數變小，故D正確。
故選：D。
14．（2分）如圖所示的電路，閉合開關后，當滑片P向左移動時（　?。?br />
A．燈泡L變亮 B．電壓表示數變小
C．電流表A1示數變大 D．電流表A2示數變小
【答案】C
【分析】由圖可知，滑動變阻器R與燈L并聯，電壓表測量電源電壓，電流表A1測量干路電流，電流表A2測量通過燈泡的電流；
根據電源電壓不變可知滑片移動時電壓表示數的變化情況；根據并聯電路中各支路獨立工作、互不影響可知，通過燈泡電流和燈泡實際功率的變化情況；根據滑片的移動可知變阻器接入電路電阻的變化，根據歐姆定律可知通過滑動變阻器電流的變化，根據并聯電路的電流特點可知干路電流的變化情況。
【解答】解：由圖可知，滑動變阻器R與燈泡L并聯，電流表A1測量干路電流，電流表A2測量通過燈泡的電流；
B、由于電壓表測量電源電壓，當滑片P向左移動時，故B錯誤；
AD、因并聯電路中各支路獨立工作，
所以，滑片向左移動時，即電流表A7示數不變、燈泡的亮度不變；
C、當滑片P向左移動時，由I＝，通過滑動變阻器的電流變大；
由于通過變阻器的電流變大、燈泡的電流不變，
所以，干路電流變大1的示數變大，故C正確。
故選：C。
15．（2分）如表列出一些物質的比熱容，根據表中數據，下列判斷正確的是（　　）
物質
水
煤油
冰
鋁
銅
比熱容/[J/（kg?℃）]
4.2×103
2.1×103
2.1×103
0.88×103
0.39×103
A．不同物質的比熱容一定不同
B．物質的物態發生變化，比熱容不變
C．比熱容是物質的特性，與物質的種類、質量、溫度變化值有關
D．質量相等的鋁和銅升高相同的溫度，鋁吸收的熱量更多
【答案】D
【分析】（1）表中煤油和冰的密度相同，所以不同的物質其比熱容一般不同不是一定不同；
（2）表中水和冰的密度不相等，則物質的比熱容與物質的狀態有關；
（3）比熱容是物質的一種特性，物質的比熱容只跟物體的種類和狀態有關，與物體質量的大小、溫度高低、吸收或放出熱量的多少均無關；
（4）由Q＝cmΔt可知：質量相同的不同物質，吸收相同的熱量，比熱容小的溫度升高的多；質量相同的不同物質，升高相同的溫度，比熱容大的吸收的熱量多。
【解答】解：A、表中煤油和冰的密度相同，故A錯誤；
B、表中水和冰的密度不相等，故B錯誤；
C、比熱容是物質本身的一種特性，與物質質量、吸收或放出熱量的多少均無關；
D、由表中數據可知；質量相等的鋁和銅升高相同的溫度，則根據Q＝cmΔt可知鋁吸收的熱量更多。
故選：D。
16．（2分）用兩個相同的電熱器給質量相同的物質甲和水加熱，它們的溫度隨加熱時間的變化關系如圖所示，據此判斷物質甲的比熱容為（　　）

A．2.1×103J/（kg?℃） B．4.2×103J/（kg?℃）
C．1.2×103J/（kg?℃） D．條件不足，不能確定
【答案】A
【分析】圖象問題要結合物理公式進行分析。
由圖象知物質甲和水質量相同，升高的溫度相同時水吸收的熱量是物質甲吸收熱量的2倍。
【解答】解：由圖象可知：用兩個相同的電熱器給質量相同的物質甲和水加熱，水溫度升高60℃需要20min。
所以質量相同的物質甲和水升高相同的溫度需要吸收的熱量關系為：Q水吸＝2Q甲吸。
由熱量計算公式Q＝cmΔt，得：c＝。
由c水＝2c甲。
c水＝2.2×103J/（kg?℃）。
所以c甲＝2.1×103J/（kg?℃）。
故選：A。
17．（2分）一定值電阻，兩端加6V電壓時，通過的電流是1A，則通過的電流和導體的電阻是（　?。?br /> A．0.5A 6Ω B．1A 6Ω C．0.5A 3Ω D．1A 3Ω
【答案】A
【分析】（1）知道定值電阻兩端的電壓和通過的電流，根據歐姆定律求出定值電阻的阻值；
（2）電阻是導體本身的一種性質，只與導體的材料、長度、橫截面積和溫度有關，與兩端的電壓和通過的電流無關，根據歐姆定律求出定值電阻兩端加3V電壓時通過的電流。
【解答】解：由I＝可得＝＝5Ω，
因電阻是導體本身的一種性質，與導體兩端的電壓和通過的電流無關，
所以，當在其兩端加3V電壓時，故CD錯誤；
此時通過定值電阻的電流：I′＝＝＝0.5A、B錯誤。
故選：A。
18．（3分）下列事例中不是利用水的比熱容大的特性的是（　?。?br /> A．夏天。在地上灑水會感到?jīng)隹?
B．北方樓房內的“暖氣”用水作為介質
C．海邊晝夜溫差變化比沙漠中小
D．生物體內水的比例高，有助于調節自身的溫度
【答案】A
【分析】水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多；吸收或放出相同的熱量，水升高或降低的溫度少，據此分析。
【解答】解：
A、夏天在地上灑水感到?jīng)隹焓抢昧怂恼舭l(fā)吸熱，故A符合題意；
B、因?yàn)樗谋葻崛荽?，降低相同的溫度，所以北方樓房?nèi)的“暖氣”用水作為介質；
C、沿海地區和沙漠地區相比，水的比熱容大，水的溫度變化小，晝夜溫差小，砂石的比熱容較小，砂石的溫度變化大；
D、生物體內水的比例很高，生物體即使吸收較多的熱量，體溫不會升的過高，由于水的比熱容較大，體溫也不會過低，以免溫度變化太快對生物體造成損害。
故選：A。
（多選）19．（3分）如圖所示電路中，電源電壓保持不變，閉合開關S，一段時間后，突然發現兩個電表示數一個變大，則出現這種故障的原因可能是（　?。?br />
A．L1斷路 B．L1短路 C．L2斷路 D．L2短路
【答案】AB
【分析】由電路圖可知，燈泡L1與燈泡L2串聯，電壓表測L1兩端的電壓，電流表測電路中的電流；根據電流表和電壓表示數的變化分析電路故障的原因。
【解答】解：由電路圖可知，燈泡L1與燈泡L2串聯，電壓表測L8兩端的電壓，電流表測電路中的電流；
閉合開關S，電路正常工作，若電流表的示數變大，電路的總電阻變??；電壓表示數變小1短路了；
若電流表的示數變小，則電路故障應為斷路，說明電壓表與電源之間是接通的，所以故障是L1斷路。
故選：AB。
（多選）20．（3分）如圖所示電路中，電源兩端電壓恒為6V，電阻R1的阻值為10Ω，電阻R2的阻值為5Ω。下列說法正確的是（　?。?br />
A．只閉合開關S1與只斷開開關S2時，電路中都是只有R1工作
B．只閉合開關S3時，R1和R2兩端的電壓之比為1：2
C．只斷開開關S3與只閉合開關S3時，電壓表示數之比為2：3
D．只斷開開關S3與只閉合開關S3時，電流表的示數之比為9：2
【答案】AD
【分析】（1）根據電路圖可知，只閉合開關S1與只斷開開關S2時，電路為R1的基本電路；
（2）根據電路圖可知，只閉合開關S3時，R1、R2串聯，根據歐姆定律求出R1和R2兩端的電壓之比；
（3）根據電路圖可知，只斷開開關S3時，R1、R2并聯，電壓表測量電源電壓；只閉合開關S3時，R1、R2串聯，電壓表測量R1兩端電壓，R1和R2兩端的電壓之比可知兩種情況下電壓表示數之比；
（4）根據電路圖可知，只斷開開關S3時，R1、R2并聯，電流表測量干路電流；只閉合開關S3時，R1、R2串聯，電流表測量電路電流，根據串并聯電路特點和歐姆定律的應用可求出電流表的示數，進一步求出電流表示數之比。
【解答】解：A、根據電路圖可知1，電路為R1的基本電路，只斷開開關S7時，電路為R1的基本電路，R2被短路，因此電路中都是只有R8工作，故A正確；
B、根據電路圖可知3時，R1、R5串聯，由I＝，R1和R2兩端的電壓之比：U5：U2＝IR1：IR2＝R1：R2＝10Ω：8Ω＝2：1，故B錯誤；
C、根據電路圖可知7時，R1、R2并聯，電壓表測量電源電壓8時，R1、R2串聯，電壓表測量R4兩端電壓，此時的U1：U2＝R8：R2＝2：6，U1＝，所以兩種情況下電壓表示數之比為3：2；
D、根據電路圖可知6時，R1、R2并聯，電流表的示數：I＝+＝+，
只閉合開關S3時，R5、R2串聯，電流表的示數：I′＝＝，
故只斷開開關S2與只閉合開關S3時，電流表的示數之比為1.2A：0.4A＝7：2。
故選：AD。
二、填空及簡答題：（本題共8小題，每空1分，共21分）
21．（3分）桂花開的時候，在很遠處就能聞到桂花的香氣，桂花飄香是 　擴散　現象，表明分子在不停地做無規則熱運動；將一滴紅墨水滴在熱水中，滴在冷水中，過很長時間才變紅　溫度越高　，分子無規則熱運動越劇烈；人們使用濃度為75%的消毒酒精是由純酒精和蒸餾水充分混合形成的，其總體積小于混合前的總體積　間隙　。
【答案】擴散；溫度越高；間隙
【分析】兩種物質接觸時，彼此進入對方的現象叫擴散。擴散表明一切物質的分子都是不停地做無規則的運動；溫度越高，分子運動越劇烈，擴散現象越明顯。
分子間存在間隙。
【解答】解：遠處就能聞到桂花的芳香，這是分子不停地做無規則運動的結果；
將一滴紅墨水在滴在熱水中，水很快變紅，說明分子無規則運動快慢與物體的溫度有關，分子無規則熱運動越劇烈；
純酒精和蒸餾水充分混合后總體積小于混合前的總體積，此現象說明組成物質的分子間有間隙。
故答案為：擴散；溫度越高。
22．（2分）一太陽能熱水器裝有100kg的水，經過一段時間后，水溫從20℃上升到80℃　2.52×107　J（c水＝4.2×103J/（kg?℃）），若這些熱量由熱值q＝3.0×107J/kg的焦炭完全燃燒來提供，需要焦炭　0.84　kg（不計熱量損失）。
【答案】見試題解答內容
【分析】知道水的質量、水的比熱容、水溫度的變化，利用吸熱公式求水吸收的熱量；
求出了水吸收的熱量，又知道焦炭的熱值，利用燃料燃燒放熱公式求需要的焦炭質量。
【解答】解：水吸收的熱量：
Q吸＝cmΔt＝4.2×105J/（kg?℃）×100kg×（80℃﹣20℃）
＝2.52×107J；
由題知，Q吸＝Q放＝m′q，
需要完全燃燒煤氣的質量：m′＝＝＝5.84kg。
故答案為：2.52×107；8.84。
23．（3分）如圖所示，圖A、B、C、D是四沖程汽油機的工作示意圖，圖E、F是演示實驗的示意圖　做功　沖程，與它原理相同的是 　F　圖所示的演示實驗，如果此汽油機曲軸的轉速3000r/min，它1s對外做功 　25　次。

【答案】做功；F；25
【分析】（1）判斷汽油機的四個沖程，先看進氣門和排氣門的關閉情況，進氣門打開的是吸氣沖程，排氣門打開的是排氣沖程，進氣門和排氣門都關閉的是壓縮沖程或者做功沖程；活塞上行為壓縮沖程和排氣沖程；活塞下行為吸氣沖程和做功沖程。
（2）改變物體內能的方式有熱傳遞和做功兩種。做功改變物體內能的實質是能量的轉化，具體來說是內能和機械能的相互轉化。對物體做功，物體的內能增加，溫度升高；物體對外做功，物體的內能減少，溫度降低。
（3）在四沖程內燃機曲軸轉一圈，完成2個沖程，1個工作循環中包括4個沖程并對外做功1次。
【解答】解：（1）C圖中，兩氣門都關閉，汽缸容積變大，此沖程將內能轉化為機械能；
（2）E圖中，用力將活塞壓下，空氣的內能增大，達到了棉花的著火點，這是通過對物體做功來增大物體內能的；
F圖中，水蒸氣膨脹對外做功，將內能轉化為機械能。
綜上所述，C圖是做功沖程。
（3）由題意可知，單缸四沖程汽油機的飛輪轉速是3000r/min＝50r/s，對外做功25次。
故答案為：做功；F；25。
24．（3分）熱熔鉆工藝是在金屬薄板上一次加工出孔的技術，熱熔鉆頭采用耐磨、耐高溫的硬質材料制成。鉆頭與薄板接觸時，鉆頭高速旋轉，用 　做功　的方式（填“做功”或“熱傳遞”），瞬間達到幾千℃的溫度，幾秒鐘就在金屬薄板上貫穿一個孔。

【答案】見試題解答內容
【分析】做功可以改變物體的內能，當對物體做功時，機械能轉化為內能，當物體對外做功時，內能轉化為機械能。
【解答】解：當鉆頭與薄板相互摩擦?xí)r，兩者的內能都會增大；即摩擦生熱是通過做功的方法改變物體的內能的。
故答案為：做功。
25．（3分）如圖所示的電路中，要使燈L1、L2串聯，應閉合的開關是　S3?。灰篃鬖1、L2并聯，應閉合的開關是　S1、S2??；若同時閉合所有的開關，則電路　短路?。ㄌ睢巴贰?、“斷路”或“短路”）。

【答案】見試題解答內容
【分析】根據串聯和并聯的特點分析。把幾個用電器首尾相接，連入電路就是串聯；把幾個用電器首首相接，尾尾相接，再連入電路，就是并聯；
電源短路是指電源兩極不經過用電器直接連通的電路，該電路絕對不允許。
【解答】解：（1）要使燈泡L1、L2串聯，則應將兩只燈泡首尾相連接到電源兩端5，斷開S1、S2；
（2）要使燈泡L2、L2并聯，則應讓電流分別流入兩只燈泡，則需閉合S1、S4，斷開S3；
（3）若所有開關都閉合，電流將不經任何一只燈泡，會出現電源短路。
故答案為：S3；S4、S2；短路。
26．（2分）分析復雜電路中各用電器的連接關系時，為了將電路簡化，通常先把電路中的電流表和電壓表進行簡化處理把電流表看成是　導線　，把電壓表看成是　斷路　。（選填“斷路”或“導線”）
【答案】導線；斷路。
【分析】明確電流表和電壓表的性質，知道電壓表內阻很大，而電流表內阻很小，從而明確在電路中的處理方法。
【解答】解：由于電流表內阻很小，故在簡化電路時，即視為導線；
由于電壓表內阻很大，理想電壓表內阻為無窮大。
故答案為：導線；斷路。
27．（3分）如圖所示，電源電壓恒定，R1＝20Ω，閉合開關S，斷開開關S1，電流表示數是0.3A；若
再閉合S1，發現電流表示數變化了0.2A，則電源電壓為 　6　V，通過R2的電流為 　0.2　A，R2的阻值為 　30　Ω。

【答案】6；0.2；30。
【分析】（1）由電路圖可知，閉合開關S，斷開開關S1時，電路為R1的簡單電路，已知電流表的示數，根據歐姆定律求得電源電壓；
（2）再閉合開關S1，兩電阻并聯，電流表測干路中的電流。根據并聯電路的特點可知通過R1的電流不變，由并聯電路的電流特點可知，電流表示數的變化量即為通過R2的電流，根據并聯電路的電壓規律和歐姆定律求得R2的阻值。
【解答】解：（1）由電路圖可知，閉合開關S1時，電路為R1的簡單電路，
則電源電壓為：U＝U6＝I1R1＝4.3A×20Ω＝6V；
（2）再閉合開關S2，兩電阻并聯，電流表測干路中的電流，所以通過R1的電流不變，
由并聯電路的電流特點可知，電流表示數的變化量即為通過R2的電流，即：I7＝0.2A，
因?yàn)椴⒙?lián)電路各支路兩端的電壓相等，所以R7兩端的電壓為：U2＝U1＝2V，
R2的阻值為：R2＝＝＝30Ω。
故答案為：6；8.2。
28．（2分）有一個電鈴，它的電阻是12Ω，額定電壓為6V．現只有一個電壓為9V的電源，應給它　串　聯一個阻值為　6　Ω的電阻。
【答案】見試題解答內容
【分析】電鈴正常工作時的電壓小于電源的電壓時，要使電鈴正常工作，需要串聯一個電阻分壓，根據串聯電路的電壓特點求出串聯電阻兩端的電壓，根據串聯電路的電流特點和歐姆定律得出等式即可求出串聯電阻的阻值。
【解答】解：電鈴正常工作時的電壓UM＝6V，其電阻RM＝12Ω，
要使電鈴在9V的電源上正常工作，需要給電鈴串聯一個電阻R分壓，
因串聯電路中總電壓等于各分電壓之和，
所以，串聯電阻R兩端的電壓：
UR＝U﹣UM＝5V﹣6V＝3V，
因串聯電路中各處的電流相等，
所以，由I＝，電路中的電流：
I＝＝，即＝，
解得：R＝6Ω。
故答案為：串；4。
三、作圖題：（每圖2分，共4分）
29．（2分）請?jiān)谌鐖D所示電路的“〇”內填上合適的電表符號，使燈L1與L2能正常發光。

【答案】
【分析】電流表的電阻很小，在電路中相當于導線；電壓表的的電阻較大，在電路中相當于開路。要使燈L1與L2能正常發光，先判斷上邊圓圈內是電壓表還是電流表，再確定下面圓圈內是電壓表還是電流表。
【解答】解：電壓表的的電阻較大，在電路中相當于開路，燈L2將被短路，燈L2不亮，所以上邊圓圈內只能是電流表；
上邊圓圈內是電流表，由于電流表的電阻很小，若下邊圓圈內也是電流表，兩燈都不亮，所以下邊圓圈內只能是電壓表

30．（2分）請根據如圖所示的實物圖，在虛線框中畫出對應的電路圖。
【答案】。
【分析】由實物電路圖可知，兩燈泡并聯，電流表A2測干路電流，電流表A1測L2支路的電流，根據實物圖畫出電路圖。
【解答】解：由實物電路圖可知，兩燈泡并聯2測干路電流，電流表A1測L4支路的電流；
先畫出電源，從正極開始依次畫出開關S2、燈L1回到電源的負極，然后將燈L5和電流表A1串聯后并聯在燈L1的兩端，如下圖所示：
。
四、實驗探究題（本大題共3個小題，每空1分。共19分）
31．（4分）在探究“比較不同物質吸熱能力”的實驗中，用鐵夾將溫度傳感器及分別盛有水和色拉油的兩個試管固定在鐵架臺上，溫度傳感器的探頭部分與試管內的水和色拉油良好接觸，如圖所示。

（1）小明用鐵夾將溫度傳感器及分別盛有 　質量　相同（選填“體積”、“質量”）的甲、乙兩種液體用兩個試管固定在鐵架臺上，溫度傳感器的探頭部分與試管內的液體良好接觸（如圖所示）
（2）實驗中物質吸熱的多少時通過 　加熱時間　來反應的。
（3）液體溫度隨時間變化關系如圖所示。分析圖像可知 　乙　液體的吸熱本領強。
（4）若甲、乙兩種液體中，乙液體是水，另一種液體的比熱容是 　2.1×103　J/（kg?℃）。（c水＝4.2×103J/（kg?℃））
【答案】（1）質量；（2）加熱時間；（3）乙；（4）2.1×103。
【分析】（1）（2）（3）我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
比較物質吸熱能力的2種方法：
①使相同質量的不同物質升高相同的溫度，比較吸收的熱量（即比較加熱時間），吸收熱量多的吸熱能力強；
②使相同質量的不同物質吸收相同的熱量（即加熱相同的時間），比較溫度的變化，溫度變化小的吸熱能力強；
（4）根據c＝，在質量和吸熱相同的情況下，升高的溫度與比熱容成反比求出色拉油的比熱容。
【解答】解：（1）根據比較不同物質吸熱能力的方法，要控制不同物質質量相同，實驗前還必須控制水和色拉油的質量相同；
（2）根據轉換法，實驗中物質吸熱的多少是通過加熱時間的長短來反映的；
（3）由表中數據，加熱4分鐘，而乙升高的溫度為30℃﹣20℃＝10℃，乙的吸熱能力強；
（4）根據c＝，在質量和吸熱相同的情況下，色拉油的比熱容：
c＝×4.5×103J/（kg?℃）＝2.4×103J/（kg?℃）。
故答案為：（1）質量；（2）加熱時間；（4）2.3×103。
32．（6分）小僑想探究影響電阻大小的因素有哪些，他有a、b、c、d四根不同的電阻絲，b，c、d跟a相比

（1）甲方案：如圖甲，將電阻絲a、b、c、d分別接在M、N之間，測出電路中的電流。電流表的示數越大　小?。ㄟx填“大”或“小”）；
乙方案：如圖乙所示，將電阻絲a、b、c、d串聯在電路中，用電壓表分別測出它們兩端的電壓。電壓表的示數越大　大　（選填“大”或“小”）。
（2）增加一把刻度尺，探究電阻大小與長度是否成正比。選用 　a、b　兩電阻絲（填電阻絲的字母），分別接入電路中，在電壓一定時，用刻度尺測量出兩電阻絲的長度，分析出電阻與長度的關系．本實驗用到重要的實驗方法是 　A　。
A．控制變量法
B．等效替代法
（3）同組的小融提出，還可以用如圖丙所示的方法來研究電阻與長度的關系，將整條電阻絲a接入電路，發現電流表示數逐漸增大，說明其他條件一定時，電阻越 　小?。ㄟx填“大”或“小”），小僑又補充到，還可以在原電路中串聯接入燈泡，另一方面，燈泡還可以起到 　保護電路　的作用。
【答案】（1）?。淮?；（2）a、b；A；（3）?。槐Ｗo(hù)電路。
【分析】（1）電壓一定時，通過電流表判斷電阻大小或電流一定時，通過電壓表示數判斷電阻的大小；
（2）要研究探究電阻大小與長度是否成正比，需要控制導體的材料、橫截面積和溫度相同；
（3）當導體的橫截面積和材料一定時，導體的電阻與長度有關，長度越長，電阻越大；另外電路的總電阻越大，電路中的電流會越小，電路以及電路中的各元件越安全，根據保護電路的思路進行分析；
【解答】解：（1）甲將電阻絲a、b、c、d分別接在M，根據歐姆定律知，電流表的示數越大；
乙將電阻絲a、b、c、d串聯在電路中，電流一定，表示接入的電阻絲阻值越大；
（2）探究電阻大小與長度是否成正比，根據控制變量法可知需要控制導體的材料相同，故選用ab兩電阻絲；
（3）當導體的橫截面積和材料一定時，電阻絲越短；在原電路中串聯接入一個燈泡，并且接入燈泡避免電源短路。
故答案為：（1）??；大；（2）a、b；A；保護電路。
33．（9分）小曦同學在做“探究電流與電壓、電阻的關系”實驗時，準備以下器材：電源電壓為4.5V且保持不變，電流表（0～0.6A）（0～3V）、滑動變阻器（30Ω 1A）、四個定值電阻（5Ω、10Ω、15Ω、20Ω）

（1）請你用筆畫線代替導線把圖乙未連接完的實物電路連接成正確完整的電路（要求：導線不交叉且滑動變阻器滑片向右移動時電流表示數變?。?。
（2）連接電路時，開關應 　斷開　（選填“斷開”“閉合”）。閉合開關前，滑動變阻器的滑片應調到最 　右　端（選填“左”“右”）。
（3）將電路連接正確后，閉合開關，發現電流表無示數，原因可能是 　B　。
A．電阻R短路
B．電阻R斷路
C．滑動變阻器短路
D．滑動變阻器斷路
實驗次數
1
2
3
4
5
電壓U/V
1.0
1.5
2.0
2.5
3.0
電流I/A
0.2
0.3
0.4
0.5
0.6
（4）分析表格中數據可得到的結論是：當電阻一定時，通過導體的電流與導體兩端的電壓成 　正　比。
（5）接著小曦又探究電流與電阻的關系，他只更換定值電阻，其余連接均不變
①在電路中接入阻值為5Ω的定值電阻，移動滑動變阻器的滑片，使得電壓表示數如圖丙所示U0＝　2　V，記錄電流表示數；
②用10Ω的定值電阻替換5Ω的定值電阻再閉合開關，這時他應該將滑動變阻器的阻值 　調大?。ㄟx填“調大”或“調小”）直到電壓表示數為U0，再記錄電流表示數；
③小曦用四個電阻分別做四次實驗的目的是 　B　。
A．減小實驗誤差
B．尋找普遍規律
④為了完成實驗并確保電路安全，定值電阻兩端設定電壓的取值范圍 　1.8V～3V　。
【答案】（1）見解答圖；（2）斷開；右；（3）B；（4）正；（5）①2；②調大；③B；④1.8V～3V。
【分析】（1）根據滑動變阻器滑片向右移電流表示數變小確定變阻器左下接線柱連入電路中；
（2）為了保護電路，連接電路時，開關應斷開，閉合開關前，滑動變阻器的滑片應調到阻值最大處的最右端；
（3）逐一分析每個答案，找出符合題意的答案；
（4）因電壓與電流之比為一定值，分析得出結論；
（6）①根據電壓表選用小量程確定分度值讀數；
②根據控制變量法，研究電流與電阻的關系時，需控制定值電阻的電壓相同，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑片移動的方向；
③多次測量，尋找普遍規律；
④根據串聯電路特點與歐姆定律，結合電表量程分析解答。
【解答】解：（1）滑動變阻器滑片向右移電流表示數變小，即電阻變大，如下所示：
；
（2）為了保護電路，連接電路時，閉合開關前；
（3）A．若電阻R短路，電流表有示數，不符合題意；
B．若電阻R斷路，電壓表與電源連通測電源電壓，符合題意；
C．若滑動變阻器短路，兩表都有示數；
D．若滑動變阻器斷路，不符合題意；
故選：B；
（4）由表格數據知，電壓與電流之比為一定值，通過導體的電流與導體兩端的電壓成正比；
（5）探究電流與電阻的關系，要控制電阻的電壓不變：
①在電路中接入阻值為5Ω的定值電阻，移動滑動變阻器的滑片，分度值為0.8V，U0＝2V，記錄電流表示數；
②由串聯電路分壓特點得，電阻越大，所以用10Ω的定值電阻替換8Ω的定值電阻再閉合開關，分到的電壓越多，使滑動變阻器分到的電壓變大，直到電壓表示數為U0；
③多次測量，尋找普遍規律；
④電源電壓為4.8V，電阻兩端電壓為2V，
由串聯電路電流特點知，電路中電流最大為0.6A，
當使用5Ω電阻時，兩端電壓最大U最大＝I最大R＝0.3A×5Ω＝3V，不超過電壓表量程；
當使用20Ω電阻，滑動變阻器連入阻值最大時＝＝＝，
而電源電壓為4.6V，此時定值電阻兩端電壓最小Rmin＝U＝，
所以應控制定值電阻兩端的電壓范圍為1.4～3V。
故答案為：（1）見解答圖；（2）斷開；右；（4）正；②調大；④1.8V～3V。
五、計算與應用（本大題共2個小題；1題6分、2題7分，共13分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
34．（6分）如圖所示，人冬以來方便快捷的便攜式燃?xì)庠畛蔀楦鱾€(gè)家庭餐桌上的火鍋神器，某種氣瓶可裝250g液化燃?xì)?J/kg。水的比熱容為4.2×103J/（kg?℃）。求：
（1）這瓶液化氣完全燃燒放出的熱量；
（2）若這些熱量有40%被水吸收，可以把多少kg初溫為20℃的水燒開（標準大氣壓下）。

【答案】（1）這瓶液化氣全部完全燃燒放出的熱量是1.05×107J；
（2）若這些放出的熱量有40%被初溫為20℃的水吸收，在標準大氣壓下可將12.5kg的水燒開。
【分析】（1）利用Q放＝mq求250g液化燃?xì)馔耆紵懦龅臒崃浚?br /> （2）由題知，Q吸＝40%×Q放，知道水的溫度變化、水的比熱容，再利用Q吸＝cmΔt求水的質量。
【解答】解：
（1）m氣＝250g＝0.25kg；
250g液化燃?xì)馔耆紵尫艧崃浚篞放＝m氣q＝0.25kg×5.2×107J/kg＝8.05×107J；
（2）由題知，Q吸＝40%×Q放＝40%×1.05×107J＝4.2×105J，
1標準大氣壓下水的沸點為100℃，即水的末溫為100℃，
由Q吸＝cmΔt得水的質量：m水＝＝＝12.8kg。
答：（1）這瓶液化氣全部完全燃燒放出的熱量是1.05×107J；
（2）若這些放出的熱量有40%被初溫為20℃的水吸收，在標準大氣壓下可將12.8kg的水燒開。
35．（7分）如圖甲所示的電路，電源電壓保持不變，其中R2＝10Ω
（1）閉合開關S后，電路中的電流大小為0.4A，電壓表的示數為2V1的大??；
（2）電源電壓的大小；
（3）若將R1和R2以如圖乙的方式接入電路中，閉合開關S后，電流表A2的示數。

【答案】（1）電阻R1為5Ω；
（2）電源電壓為6V；
（3）電流表A2的示數為1.8A。
【分析】（1）根據圖甲可知，R1、R2串聯，電壓表測量R1兩端電壓，根據歐姆定律求出電阻R1的大?。?br /> （2）根據串聯電路電阻規律結合歐姆定律計算電源電壓；
（3）根據圖乙可知，R1、R2并聯，電流表A1測量通過R1的電流，電流表A2測量干路電流，根據歐姆定律計算通過R1、R2的電流，根據并聯電路電流規律計算電流表A2的示數。
【解答】解：（1）由圖甲可知，閉合開關S后，電壓表測R1兩端的電壓，電流表測通過電路的電流，
串聯電路各處電流相等，由歐姆定律可得電阻R1的阻值：R5＝＝＝5Ω；
（2）串聯電路總電阻等于各分電阻之和，由歐姆定律可得電源電壓：U＝I（R7+R2）＝0.5A×（5Ω+10Ω）＝6V；
（3）由圖乙可知，閉合開關S后，電流表A8測通過干路的電流，電流表A1測通過R1的電流，
因并聯電路兩端電壓相等，所以由歐姆定律可知8的電流為：I1＝＝＝1.6A，
通過R2的電流為：I2＝＝＝0.4A，
并聯電路干路電流等于各支路電流之和，所以電流表A2的示數為：I′＝I1+I2＝1.2A+8.6A＝1.6A。
答：（1）電阻R1為5Ω；
（2）電源電壓為7V；
（3）電流表A2的示數為1.6A。
