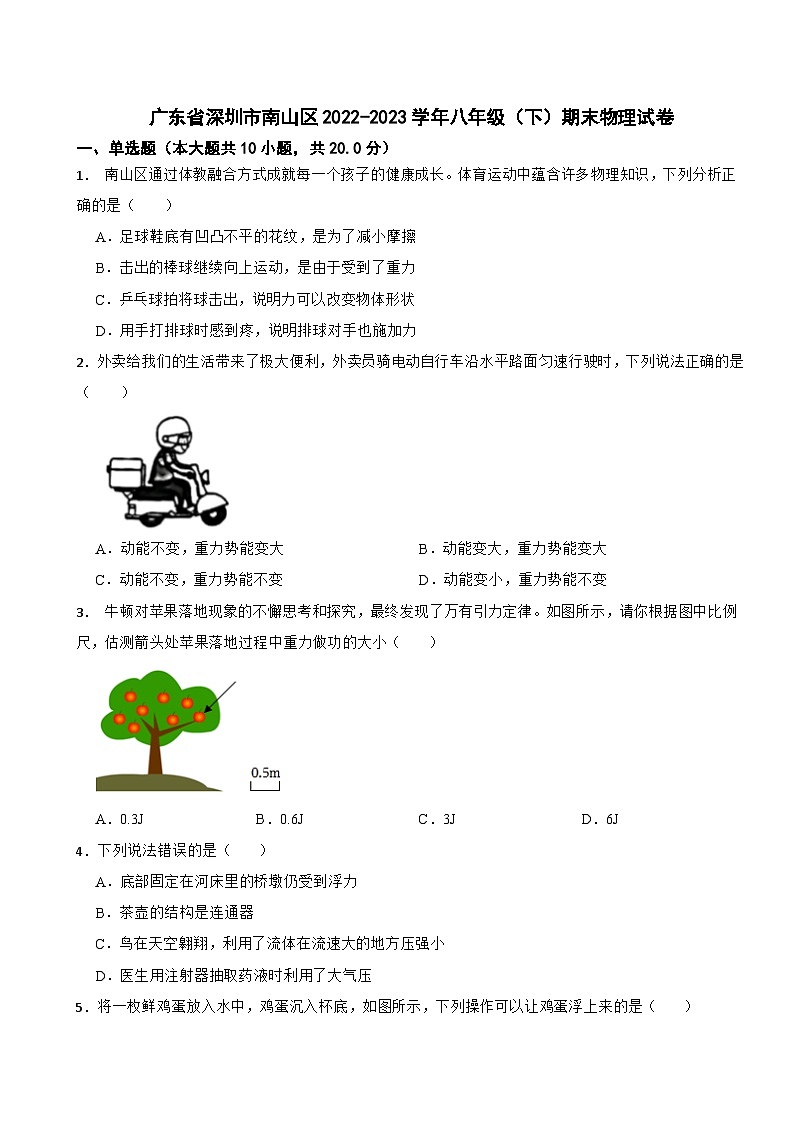

廣東省深圳市南山區2022-2023學年八年級（下）期末物理試卷

這是一份廣東省深圳市南山區2022-2023學年八年級（下）期末物理試卷，共17頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題，綜合題等內容，歡迎下載使用。
一、單選題（本大題共10小題，共20.0分）
1． 南山區通過體教融合方式成就每一個孩子的健康成長。體育運動中蘊含許多物理知識，下列分析正確的是（ ）
A．足球鞋底有凹凸不平的花紋，是為了減小摩擦
B．擊出的棒球繼續向上運動，是由于受到了重力
C．乒乓球拍將球擊出，說明力可以改變物體形狀
D．用手打排球時感到疼，說明排球?qū)κ忠彩┘恿?br>2．外賣給我們的生活帶來了極大便利，外賣員騎電動自行車沿水平路面勻速行駛時，下列說法正確的是（ ）
A．動能不變，重力勢能變大B．動能變大，重力勢能變大
C．動能不變，重力勢能不變D．動能變小，重力勢能不變
3． 牛頓對蘋果落地現象的不懈思考和探究，最終發現了萬有引力定律。如圖所示，請你根據圖中比例尺，估測箭頭處蘋果落地過程中重力做功的大?。? ）
A．0.3JB．0.6JC．3JD．6J
4．下列說法錯誤的是（ ）
A．底部固定在河床里的橋墩仍受到浮力
B．茶壺的結構是連通器
C．鳥在天空翱翔，利用了流體在流速大的地方壓強小
D．醫生用注射器抽取藥液時利用了大氣壓

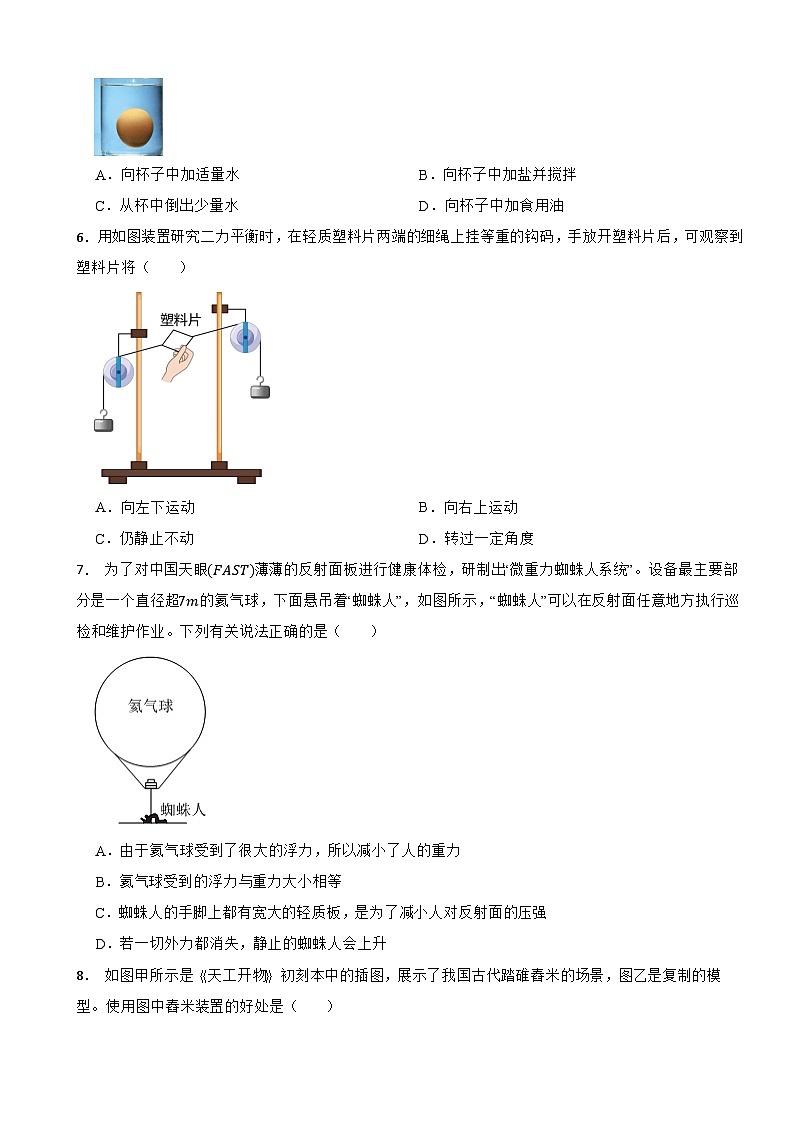

5．將一枚鮮雞蛋放入水中，雞蛋沉入杯底，如圖所示，下列操作可以讓雞蛋浮上來的是（ ）
A．向杯子中加適量水B．向杯子中加鹽并攪拌
C．從杯中倒出少量水D．向杯子中加食用油
6．用如圖裝置研究二力平衡時，在輕質塑料片兩端的細繩上掛等重的鉤碼，手放開塑料片后，可觀察到塑料片將（ ）
A．向左下運動B．向右上運動
C．仍靜止不動D．轉過一定角度
7． 為了對中國天眼(FAST)薄薄的反射面板進行健康體檢，研制出“微重力蜘蛛人系統”。設備最主要部分是一個直徑超7m的氦氣球，下面懸吊著“蜘蛛人”，如圖所示，“蜘蛛人”可以在反射面任意地方執行巡檢和維護作業。下列有關說法正確的是（ ）
A．由于氦氣球受到了很大的浮力，所以減小了人的重力
B．氦氣球受到的浮力與重力大小相等
C．蜘蛛人的手腳上都有寬大的輕質板，是為了減小人對反射面的壓強
D．若一切外力都消失，靜止的蜘蛛人會上升

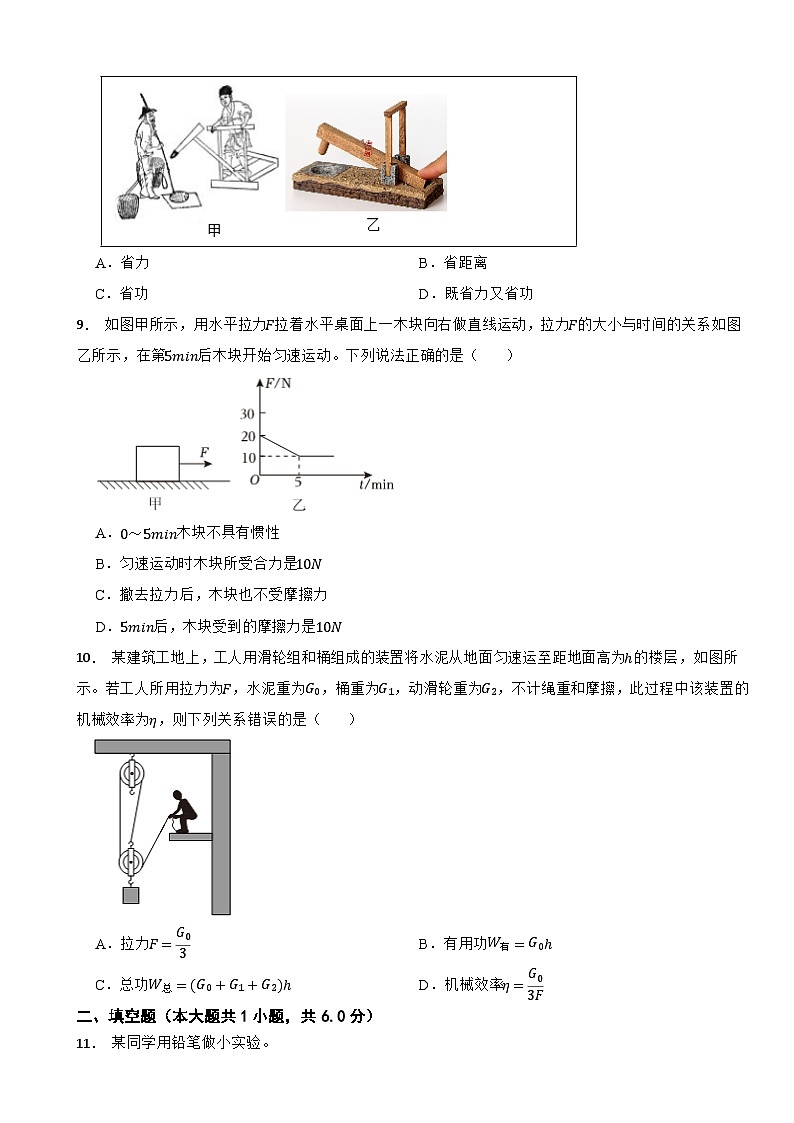

8． 如圖甲所示是《天工開物》初刻本中的插圖，展示了我國古代踏碓舂米的場景，圖乙是復制的模型。使用圖中舂米裝置的好處是（ ）
A．省力B．省距離
C．省功D．既省力又省功
9． 如圖甲所示，用水平拉力F拉著水平桌面上一木塊向右做直線運動，拉力F的大小與時間的關系如圖乙所示，在第5min后木塊開始勻速運動。下列說法正確的是（ ）
A．0～5min木塊不具有慣性
B．勻速運動時木塊所受合力是10N
C．撤去拉力后，木塊也不受摩擦力
D．5min后，木塊受到的摩擦力是10N
10． 某建筑工地上，工人用滑輪組和桶組成的裝置將水泥從地面勻速運至距地面高為?的樓層，如圖所示。若工人所用拉力為F，水泥重為G0，桶重為G1，動滑輪重為G2，不計繩重和摩擦，此過程中該裝置的機械效率為η，則下列關系錯誤的是（ ）
A．拉力F=G03B．有用功W有=G0?
C．總功W總=(G0+G1+G2)?D．機械效率η=G03F
二、填空題（本大題共1小題，共6.0分）
11． 某同學用鉛筆做小實驗。
（1）用同樣大小的力推鉛筆的不同位置，圖甲中鉛筆會向左移動，圖乙中鉛筆會向左翻到，這說明力的作用效果與力的 有關；
（2）圖 (選填“丙”或“丁”)中，兩手指對靜止鉛筆的壓力大小相同，與筆尖接觸的手指明顯凹陷，說明壓力的作用效果與 有關：
（3）用圖丁中的做法研究壓力的作用效果與壓力大小的關系，需要____ (填字母)；
A．改變受力面積大小B．控制受力面積大小不變
（4）A、B是兩只完全相同的圓鉛筆，將它們按照?qǐng)D戊所示放在斜面上， 鉛筆更容易運動到斜面底端，是因?yàn)? 。
三、作圖題（本大題共2小題，共4.0分）
12． 如圖所示，降落傘打開后一段時間，物體A勻速豎直下落，請你畫出此時物體A受拉力F和重力G的示意圖。
13． 在綜合實踐課上，某同學的簡易置物架設計如圖所示，質地均勻的置物架OA左端固定在墻壁上，右端用繩子固定。繩子的上端可在BC間移動，置物架始終保持水平。請你畫出：繩子在圖示位置時，置物架受到的動力F1和動力臂l1。
四、實驗探究題（本大題共3小題，共16.0分）
14． 學到“動能”知識時，小明回想起曾在高速公路上看過如圖甲所示的標志，產生了一系列相關問題，便激起他的探索欲望。
【問題】
為什么要對機動車的最高行駛速度進行限制？猜想一：物體的動能可能跟速度有關；
為什么在同樣的道路上，對不同車型設定不一樣的速度？猜想二：物體的動能還可能跟 有關：
【證據】
利用如圖乙所示器材進行實驗：用金屬球模擬汽車，讓金屬球從斜槽的某一高度由靜止開始滾下，碰到水平面上的木塊，將木塊撞出一段距離。得到實驗數據，繪制如柱狀圖：
對比第1、3兩次實驗數據，可以初步探究的是猜想 ；
【解釋】
實驗中金屬球動能大小是通過圖乙中 (選填“高度?”或“距離s”)大小來反映的；
【交流】
分析圖中數據可知： (選填“超速”或“超載”)對汽車動能的影響更大，發生交通事故時，造成的傷害更嚴重。
15． 在探究杠桿平衡條件的實驗中，使用的器材有：鐵架臺、帶刻度的均質杠桿、細線、鉤碼若干。
（1）為了避免杠桿所受重力對杠桿平衡的影響，應選用圖 裝置，實驗前還需要進行的操作是 ；
（2）實驗中測得的數據如下表，可以初步發現力較大的一側，力臂較 ，為得到進一步的結論，需要分別計算出 ；
（3）完成探究后，用細線系住胡蘿卜使其剛好靜止在水平位置，如圖丙所示。因?yàn)榧?xì)線兩側的力臂l左 l右，所以若在細線處將胡蘿卜切成兩半，則G左 G右。
16． 在探究“影響滑動摩擦力大小的因素”的實驗中，裝置如圖所示，鋁塊和木塊的外形相同。一端帶有定滑輪的長木板固定不動，鋁塊通過細線與彈簧測力計相連。(忽略滑輪的摩擦)
（1）圖甲中，將鋁塊放在水平木板上，豎直向上拉測力計，當鋁塊沿水平方向做 運動時，鋁塊所受滑動摩擦力大小等于測力計的示數F1= N；
（2）比較甲、乙兩次實驗，可以得出結論：在 相同時， 越大，滑動摩擦力越大；
（3）根據以上結論，可以解釋的做法是____ 。(填字母)
A．騎自行車剎車時用力握車閘B．自行車輪胎上有花紋
C．磁懸浮列車D．使用滾珠軸承
（4）圖丙中鋁塊水平運動時所受滑動摩擦力 (選填“大于”“等于”或“小于”)圖甲中鋁塊所受滑動摩擦力。
五、計算題（本大題共2小題，共16.0分）
17． 東晉時的蘭亭曲水流觴是中國歷史上著名的文壇盛會。如圖所示是某同學的模擬實驗，茶杯重0.5N，杯內茶水重0.1N、深度5cm，平底托盤重5.4N、底面積400cm2、體積1000cm3，托盤漂浮在水面。(g=10N/kg，ρ茶水=ρ水=1.0×103kg/m3)求：
（1）茶水對杯底的壓強；
（2）托盤受到的浮力；
（3）托盤浸入水中的深度。
18． 如圖甲所示為某小區停車場出口的示意圖，水平路面AB長100m、斜坡BC長50m、坡高4m。某小汽車輪胎與水平路面接觸面積共為0.4m2，它以大小不變的速度通過AB段和BC段。小汽車對地面的壓力F與時間t的關系如圖乙所示，小汽車受到的阻力f與時間t的關系如圖丙所示。g=10N/kg。求：
（1）小汽車的總質量是多少？
（2）小汽車從A行駛到C，克服重力做功是多少？
（3）通過BC段時，牽引力做功的功率是多少？
六、綜合題（本大題共1小題，共8.0分）
19． 閱讀材料，回答問題。
自由落體運動物體只在重力作用下由靜止開始下落的運動，叫做自由落體運動，這種運動只在沒有空氣的空間才能發生，如圖甲。在有空氣的空間，如果空氣阻力相對物體的重力比較小，可以忽略，物體的下落也可以近似地看作自由落體運動。
在相同位置，分別讓不同質量的金屬小球由靜山開始下落，并用頻閃照相機拍攝下小球運動的影像。頻閃照相是讓相機每隔相等的時間曝一次光，記錄下不同時刻物體所處的位置。由于曝光時間間隔相等，因此，頻閃照片既記錄下了物體的位置，也記錄下了物體運動的時間。
本實驗所用頻閃照相機曝光的時間間隔為Δt=0.1s，對小球所處位置的影像進行測量，記錄相鄰兩個影像位置之間的距離如圖乙所示(圖中標注為1點是小球剛開始下落的位置)。
從高空下落的物體，速度越來越大，所受空氣阻力也會隨速度的增大而增大，因此物體下落一段距離后將以某一速度做勻速運動，通常把這個速度稱為收尾速度。研究發現，相同環境條件下，空氣對不同的球形物體的阻力大小與球的半徑和速度都有關系。某次實驗數據如下表。
（1）不計空氣阻力情況下，在下落過程中，小球的速度 (選填“逐漸增大”“逐漸減小”或“保持不變”)；
（2）圖甲中不同質量的羽毛和蘋果下落時在同一時刻幾乎都在同一位置，說明物體下落快慢與質量 (選填“有關”或“無關”)，下落的羽毛 (選填“受”或“不受”)浮力；
（3）生活中讓質量相等的鐵球和紙團同時從三樓由靜止開始下落，發現兩者下落時間不相等，原因是 (選填“鐵球”或“紙團”)的空氣阻力不可忽略， (選填“是”或“不是”)自由落體運動；
（4）圖乙中從1點起小球下落的距離?與對應時間平方t2的比值為490 (寫單位)；
（5）在探究球形物體下落所受空氣阻力與球半徑、球收尾速度的關系時，得到數據如下表。分析表中數據可得定量關系：球形物體所受空氣阻力f與球的半徑r的平方成正比，與球的收尾速度v成 比；
（6）表格的空白處所缺數據應為 N。
答案解析部分
1．【答案】D
【知識點】力的作用效果；力作用的相互性；慣性及其現象；增大或減小摩擦的方法
【解析】【解答】A. 足球鞋底有凹凸不平的花紋 ，是通過增大接觸面的粗糙程度來增大摩擦力，故A錯誤；
B. 擊出的棒球由于具有慣性會繼續向上運動，故B錯誤；
C. 乒乓球拍將球擊出 ，說明力可以改變物體的運動狀態，故C錯誤；
D. 物體間力的作用是相互的，用手打排球時感到疼 ，說明排球?qū)κ忠彩┘恿?，故D正確。
故答案為D。
【分析】A.摩擦力的影響因素：接觸面的粗糙程度和壓力大小；
B.慣性：一切物體都有保持原來運動狀態不變的性質；
C.力的作用效果：力可以改變物體的形狀，力可以改變物體的運動狀態；
D.物體間力的作用是相互的。
2．【答案】C
【知識點】動能的影響因素；勢能的影響因素
【解析】【解答】電動自行車在水平路面勻速直線運動時，速度不變，高度不變，質量不變，所以動能和重力勢能都不變，C符合題意。
故答案為：C.
【分析】動能和物體的質量、速度有關；重力勢能和物體的質量、高度有關。
3．【答案】C
【知識點】功的計算及應用
【解析】【解答】一個蘋果的質量大約為200g=0.2kg，蘋果的重力約為G=mg=0.2kg x 10N/kg=2N，
蘋果距地面的距離大約1.5m，蘋果落地過程中重力做功：W=Gh=2N x 1.5m=3J。
故答案為C。
【分析】估測出蘋果的重力G和蘋果離地距離h，根據W=Gh可求出蘋果重力做功。
4．【答案】A
【知識點】連通器原理；大氣壓的綜合應用；流體壓強與流速的關系；浮力及其產生原因
【解析】【解答】A.橋墩的底部固定在河床，下方?jīng)]有與水接觸，不能產生向上的壓力，不受浮力，錯誤，A符合題意；
B.茶壺的壺嘴和壺身底部連通，上部開口，是連通器，正確，B不符合題意；
C.鳥在天空翱翔，鳥翼的上方凸起，空氣流速大，壓強小，使鳥獲得升力，正確，C不符合題意；
D.醫生用注射器抽取藥液時，注射器中氣壓減小，藥液在大氣壓的作用下進入注射器，正確，D不符合題意。
故答案為：A.
【分析】物體的下方與底部緊密連接，不能液體壓力，不能受到浮力；茶壺的壺嘴和壺身是連通器；流體在流速大的地方壓強??；注射器抽入藥液利用了大氣壓。
5．【答案】B
【知識點】浮力大小的計算；浮力的利用
【解析】【解答】 A.向杯子中加適量水，根據F浮=ρ液gV排，液體密度和排開液體的體積不變，浮力不變，雞蛋不能上浮，A不符合題意；
B.向杯子中加鹽并攪拌，鹽水的密度大于水的密度，根據F浮=ρ液gV排，浮力變大，雞蛋可以上浮，B符合題意；
C.從杯中倒出少量水，由于沒有改變雞蛋受到的浮力，浮力不變，雞蛋不能上浮，C不符合題意；
D.向杯子中加食用油，食用油的密度比水的密度小，且浮在水面，對于雞蛋來說液體密度不變，雞蛋受到的浮力怖不變，雞蛋不能上浮，D不符合題意。
故答案為：B.
【分析】通過增大液體的密度或增大物體排開液體的體積，可以增大物體受到的浮力。
6．【答案】C
【知識點】探究二力平衡的條件
【解析】【解答】塑料片兩端掛等重的鉤碼，受到的力的大小相等，此時塑料片受到的兩個力大小相等，方向相反，作用在同一條直線上，且作用在同一物體上，這兩個力彼此平衡，是一對平衡力，原本靜止的塑料片受平衡力作用，故仍然保持靜止。
故答案為：C。
【分析】物體受到大小相等、方向相反、在同一直線上的力時，是平衡力；物體受到平衡力，繼續保持原有狀態。
7．【答案】C
【知識點】重力及其大小的計算；慣性及其現象；減小壓強的方法及其應用；物體的浮沉條件及其應用
【解析】【解答】A.根據重力G=mg可知，重力的大小與浮力大小無關，故A錯誤；
B.把氣球和蜘蛛人看做整體正懸浮在空中時，浮力大小等于氣球和人的總重力，故B錯誤；
C.蜘蛛人重力不變，對反射面的壓力不變，蜘蛛人的手腳上都有寬大的輕質板 ，是通過增大受力面積來減小壓強，故C正確；
D. 若一切外力都消失，靜止的蜘蛛人會保持靜止，故D錯誤。
故答案為C。
【分析】A.根據G=mg，重力與浮力大小無關；
B.根據浮沉條件分析浮力的大??；
C.壓力一定時，受力面積越大，壓強越?。?br>D.牛頓第一定律，一切物體在沒有受到力的作用時，總保持靜止或勻速直線運動狀態。
8．【答案】B
【知識點】杠桿的分類
【解析】【解答】AB.由圖可知舂米裝置的動力臂小于阻力臂的杠桿，是費力杠桿，費力但可以省距離，故A錯誤，B正確；
CD.使用任何機械都不省功，故CD錯誤。
故答案為B。
【分析】1、杠桿分類：省力杠桿——?jiǎng)恿Ρ鄞笈c阻力臂，省力但費距離；費力杠桿——?jiǎng)恿Ρ坌∮谧枇Ρ?，費力但省距離；等臂杠桿——?jiǎng)恿Ρ鄣扔谧枇Ρ?，不省力也不省距離；
2、使用任何機械都不省功。
9．【答案】D
【知識點】慣性及其現象；平衡力的辨別；力的合成與應用；摩擦力產生的條件
【解析】【解答】A.一切物體都具有慣性，所以 0～5min木塊具有慣性 ，故A錯誤；
BD.木塊5min后，做勻速直線運動時，受力平衡，合力為0，摩擦力大小與拉力大小相等，為10N，故B錯誤，D正確；
C.運動的木塊撤去拉力后，木塊具有慣性還會繼續運動，在摩擦力作用下會減速直到停下來，故C錯誤；
故答案為D。
【分析】A.慣性：一切物體都有保持原來運動狀態不變的性質；
BD.木塊做勻速直線運動時，所受的合力為0，此時摩擦力與拉力是一對平衡力；
C.木塊撤去拉力后，木塊具有慣性還會繼續運動，受到了摩擦力作用。
10．【答案】A
【知識點】滑輪（組）的機械效率
【解析】【解答】A. 不計繩重和摩擦 ，動滑輪上繩子段數n=3，拉力為：F=13（G0+G1+G2），故A錯誤；
B.有用功為克服水泥的重力做功，即 W有=G0? ，故B正確；
C.克服桶的重力和動滑輪重力做功為額外功，即W額=G1?+G2?，則總功為：W總=W有+W額=G0?+G1?+G2?=（G0+G1+G2）?，故C正確；
D.不計繩重和摩擦，機械效率為：η=W有W總=G0?FS繩=G0?F3?=G03F，故D正確。
故答案為A。
【分析】A.不計繩重和摩擦，n=3，則每段繩子上的拉力為總重的三分之一；
B.克服物體重力做功為有用功；
C.克服水泥重、桶重、滑輪重做功為總功；
D.機械效率為η=W有W總。
11．【答案】（1）作用點
（2）丙；受力面積
（3）B
（4）B；同種條件下，滾動摩擦比滑動摩擦小
【知識點】力的三要素及力的示意圖；摩擦力的種類；探究壓力的作用效果跟什么因素有關的實驗
【解析】【解答】（1）由圖甲乙可知，用力的大小和方向相同，說明力的作用效果與力的作用點有關；
（2）圖丙中，因?yàn)榱Φ淖饔檬窍嗷サ?，所以兩手指?duì)靜止的鉛筆的壓力大小相同，與筆尖接觸的手指受力面積越小，壓力作用效果越明顯，所以明顯凹陷，說明壓力的作用效果與受力面積有關；
（3）壓力的作用效果與壓力大小和受力面積大小有關，用圖丁中的做法研究壓力的作用效果與壓力大小的關系時，需要控制受力面積的大小不變；
故答案為B。
（4）A、B是兩只完全相同的圓鉛筆，將它們按照?qǐng)D戊所示放在斜面上，B鉛筆更容易運動到斜面底端，是因?yàn)橥N條件下，滾動摩擦比滑動摩擦小 。
【分析】（1）力的三要素：力的大小、方向、作用點；
（2）（3）壓力的作用效果與壓力大小和受力面積大小有關，壓力一定時，受力面積越小，壓力作用效果越明顯；受力面積一定時，壓力越大，壓力作用效果越明顯；
（4）同種條件下，滾動摩擦比滑動摩擦小 。
12．【答案】
【知識點】力的三要素及力的示意圖；重力示意圖
【解析】【解答】物體A受到的拉力F：以A的重心為作用點，豎直向上畫一條帶箭頭的線段，表上符號F；
物體A的重力：以A的重心為作用點，豎直向下畫一條帶箭頭的線段，表上符號G；
注意拉力F與重力G的線段長度相等。
【分析】因?yàn)槲矬wA勻速下落，物體A受到的重力和拉力是一對平衡力，大小相等，方向相反，所以畫圖時線段的長度要相等；
拉力：作用點（重心），方向（豎直向上），符號（F）；
重力：作用點（重心），方向（豎直向下），符號（G）。
13．【答案】
【知識點】力的三要素及力的示意圖；力臂的畫法
【解析】【解答】置物架受到的動力F1是由繩子提供的，以A點為作用點，沿繩子方向向上畫一條帶箭頭的線段，標上符號F1；
動力臂L1：過支點O向動力F1作用線作垂線，標上符號L1和垂直符號。
【分析】杠桿五要素作圖。
14．【答案】質量；二；距離s；超速
【知識點】探究影響物體動能大小的因素
【解析】【解答】 在同樣的道路上，對不同車型設定不一樣的速度，猜想物體的動能還可能跟質量有關；
對比第1、3兩次實驗數據 可知，小球自由滾下的高度相同，則小球到水平面時的速度相同，第3次實驗時的小球質量大于第1次實驗時小球的質量，可以初步探究的是猜想二，動能可能與物體質量有關；
實驗中金屬球動能大小是通過圖乙中距離s大小來反映的；
對比第1次和第2次實驗，小球的質量相同時，小球的速度越快，木塊被撞后運動的距離更遠，小球的動能越大，說明超速對汽車的動能影響越大，發生交通事故時，造成的傷害更大。
【分析】動能的影響因素：質量和速度；
實驗方法：控制變量法和轉換法。
15．【答案】（1）乙；向左調節杠桿兩端的平衡螺母，使杠桿在水平位置平衡
（2）??；動力和動力臂的乘積、阻力和阻力臂的乘積
（3）
【知識點】探究杠桿的平衡條件實驗
【解析】【解答】（1）為了避免杠桿所受重力對杠桿平衡的影響，應選用圖 乙裝置；
圖乙裝置中杠桿左端上翹，所以實驗前還需要進行的操作是向左調節杠桿兩端的平衡螺母，使杠桿在水平位置平衡 ；
（2）實驗中測得的數據如下表，可以初步發現力較大的一側，力臂較小，為得到進一步的結論，需要分別計算出動力和動力臂的乘積、阻力和阻力臂的乘積 ；
（3）胡蘿卜剛好靜止在水平位置 ，因?yàn)榧?xì)線兩側的力臂l左 < l右，根據杠桿平衡條件G左l左=G右l右
所以G左>G右。
【分析】（1）杠桿調節方法：左偏右調，右偏左調；
（2）（3）杠桿平衡的條件：動力 x 動力臂=阻力 x 阻力臂。
16．【答案】（1）勻速直線；1.6
（2）接觸面粗糙程度；壓力
（3）A
（4）等于
【知識點】探究影響摩擦力大小因素的實驗
【解析】【解答】（1）甲圖中，彈簧測力計分度值為0.2N，F(xiàn)1=1.6N，當鋁塊沿水平方向做勻速直線運動時，鋁塊受力平衡，鋁塊所受的滑動摩擦力與彈簧測力計的拉力是一對平衡力，所以鋁塊所受滑動摩擦力大小等于測力計的示數F1=1.6N；
（2）（3）比較甲、乙兩次實驗，可以得出結論：在接觸面粗糙程度相同時，壓力越大，滑動摩擦力越大；
騎自行車剎車時，是通過增大壓力來增大摩擦力的；
（4）滑動摩擦力的大小與接觸面的粗糙程度和壓力大小有關，圖甲和圖丙中的鋁塊接觸面的粗糙程度不變，壓力大小不變，所以所受的摩擦力大小是相等的。
【分析】測量滑動摩擦力的方法，拉著物體在水平面上做勻速直線運動，根據二力平衡知識可知，拉力和摩擦力相等；
滑動摩擦力的影響因素：接觸面的粗糙程度和壓力大??；
17．【答案】（1）解： 茶水對杯底的壓強：p=ρg?=1×103kg/m3×10N/kg×0.05m=500Pa；
答：茶水對杯底的壓強是500Pa；
（2）解：托盤漂浮在水面，則托盤受到的浮力：F浮=G托+G杯+G水=5.4N+0.5N+0.1N=6N；
答：托盤受到的浮力是6N；
（3）解： 根據阿基米德原理可知，托盤排開水的體積為：V排=F浮ρ水g=6N1×103kg/m3×10N/kg=6×10?4m3；
因托盤地面積為S=400cm2=0.04m2，
則托盤浸入水中的深度為：?=V排s=6×10?4m30.04m2=0.015m。
答：托盤浸入水中的深度是0.015m。
【知識點】液體壓強的計算；阿基米德原理；物體的浮沉條件及其應用
【解析】【分析】（1）根據 p=ρg?可求出茶水對杯底的壓強；
（2）根據浮沉條件，利用 F浮=G托+G杯+G可求出托盤漂浮在水面受到的浮力；
（3）根據阿基米德原理的推導式 V排=F浮ρ水g可求出托盤排開水的體積，根據體積關系可求出托盤浸入水的深度。
18．【答案】（1）解： 由圖乙可知，AB段F=1.5×10?N，
因?yàn)樵谒矫嫔蠅毫Φ扔谥亓?，所以G=F=1.5×10?N，
由G=mg得物體的質量為：m=Gg=1.5×104N10N/kg=1500kg；
答：小汽車的總質量是1.5×103kg；
（2）解： AB段小汽車重力移動的距離為：?=0m，
所以克服重力做功是：WAB=G?=0J；
BC段：WBC=G?'=1.5×104N×4m=6×104J；
小汽車從A行駛到C，克服重力做功是：W=WAB+WBC=0J+6×104J=6×104J；
答：小汽車從A行駛到C，克服重力做功是6×10?J；
（3）解： 由圖丙可知，阻力f=200N，
BC段，克服摩擦做功：Wf=fs=200N×50m=1×104J，
BC段，牽引力做功：WF=Wf+WBC=1×104J+6×104J=7×104J，
BC段，牽引力做功的功率：P=WFt=7×104J50s=1.4×103W。
答：通過BC段時，牽引力做功的功率是1.4×103W。
【知識點】功率的計算；重力及其大小的計算；有用功和額外功
【解析】【分析】（1）小汽車在AB段水平地面上，由圖可找到此時地面所受的壓力F，地面所受的壓力等于小汽車的重力，再根據 m=Gg可求出小汽車的質量；
（2）根據W=Gh求出克服小汽車重力做功；
（3）克服摩擦力做功和克服重力做功之和為牽引力做功，根據 P=Wt求出牽引力做功的功率。
19．【答案】（1）逐漸增大
（2）無關；不受
（3）紙團；不是
（4）cm/s2
（5）正
（6）9
【知識點】機械能及其轉化；力與運動的關系；浮力及其產生原因
【解析】【解答】（1）不計空氣阻力，小球的質量不變，在下落過程中，重力勢能轉化成動能，所以小球的速度會逐漸增大；
（2）如圖甲中不同質量的羽毛和蘋果下落時在同一時刻幾乎都在同一位置，說明物體下落快慢與質量 無關，圖甲是真空環境中，沒有空氣，所以下落的羽毛不受浮力；
（3）質量相等的鐵球和紙團同時從三樓由靜止開始下落，由于紙團的體積較大，所受的阻力相對于重力比較大，所以兩者下落時間不相等，原因是紙團的空氣阻力不可忽略，不是自由落體運動；
（4）如圖乙中小球從1點下落到2點下落的距離h=4.9cm，時間的平方t2=（0.1s）2=0.01s2，
則?t2=
（5）當小球的半徑一定時，發現fAvA=0.2N16m/s=180Ns/m，fBvB=0.4N32m/s=180Ns/m，fCvC=0.5N40m/s=180Ns/m，由此可知球形物體所受的空氣阻力與球的收尾速度v成正比；
（6）分析表中數據可得定量關系：球形物體所受空氣阻力f與球的半徑r的平方成正比，與球的收尾速度v成 正比，可得f=kvr2，隨機代入一組數據大小，
如編號A小球的數據，0.2N=k x 16m/s x (0.5 x 10-3m)2，可得k=5 x 104Ns/m3，所以編號F的小球受到的阻力為f=kvr2=5 x 104Ns/m3 x 20m/s x (3 x 10-3m)2=9N，故表格空白處所缺數據應為9N。
【分析】（1）不計空氣阻力，小球下落時將重力勢能轉化為動能，所以速度逐漸增大；
（2）真空中質量相等的羽毛和蘋果下落時在同一時刻幾乎在同一位置，可見下落的快慢與質量是無關的；
浸在液體或氣體中的物體才會受到浮力的作用；
（3）自由落體運動物體只在重力作用下由靜止開始下落的運動，叫做自由落體運動，這種運動只在沒有空氣的空間才能發生 ；
（4）根據h的單位為cm，t2的單位為s2，所以 ?t2的單位為cm/s2；
（5）根據比較ABC小球可知，在半徑相同時，阻力與小球的收尾速度成正比；
（6）根據f=kvr2代入數據可求出空缺處數據。實驗次數
動力F1/N
動力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
20
2.0
10
2
2.0
15
1.5
20
3
3.0
5
1.0
15
小球編號
A
B
C
D
E
F
小球半徑r(×10?3m)
0.5
0.5
0.5
1.0
1.5
3
小球收尾速度v(m/s)
16
32
40
16
40
20
小球受阻力f(N)
0.2
0.4
0.5
0.8
4.5
