2022年廣西玉林市中考物理試卷

這是一份2022年廣西玉林市中考物理試卷，共30頁。試卷主要包含了單項選擇題，填空題，作圖，綜合應用題等內容，歡迎下載使用。

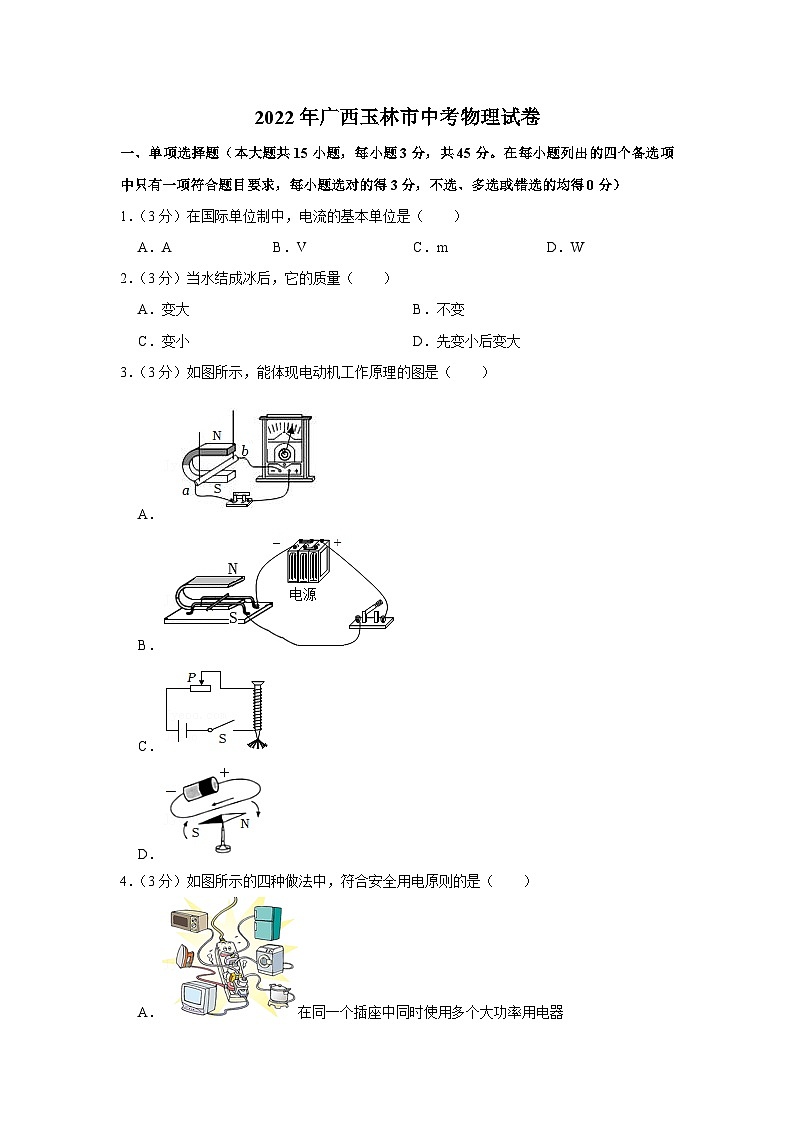

?2022年廣西玉林市中考物理試卷
一、單項選擇題（本大題共15小題，每小題3分，共45分。在每小題列出的四個備選項中只有一項符合題目要求，每小題選對的得3分，不選、多選或錯選的均得0分）
1．（3分）在國際單位制中，電流的基本單位是（　　）
A．A B．V C．m D．W
2．（3分）當水結成冰后，它的質量（　　）
A．變大 B．不變
C．變小 D．先變小后變大
3．（3分）如圖所示，能體現電動機工作原理的圖是（　　）
A．
B．
C．
D．
4．（3分）如圖所示的四種做法中，符合安全用電原則的是（　　）
A．在同一個插座中同時使用多個大功率用電器

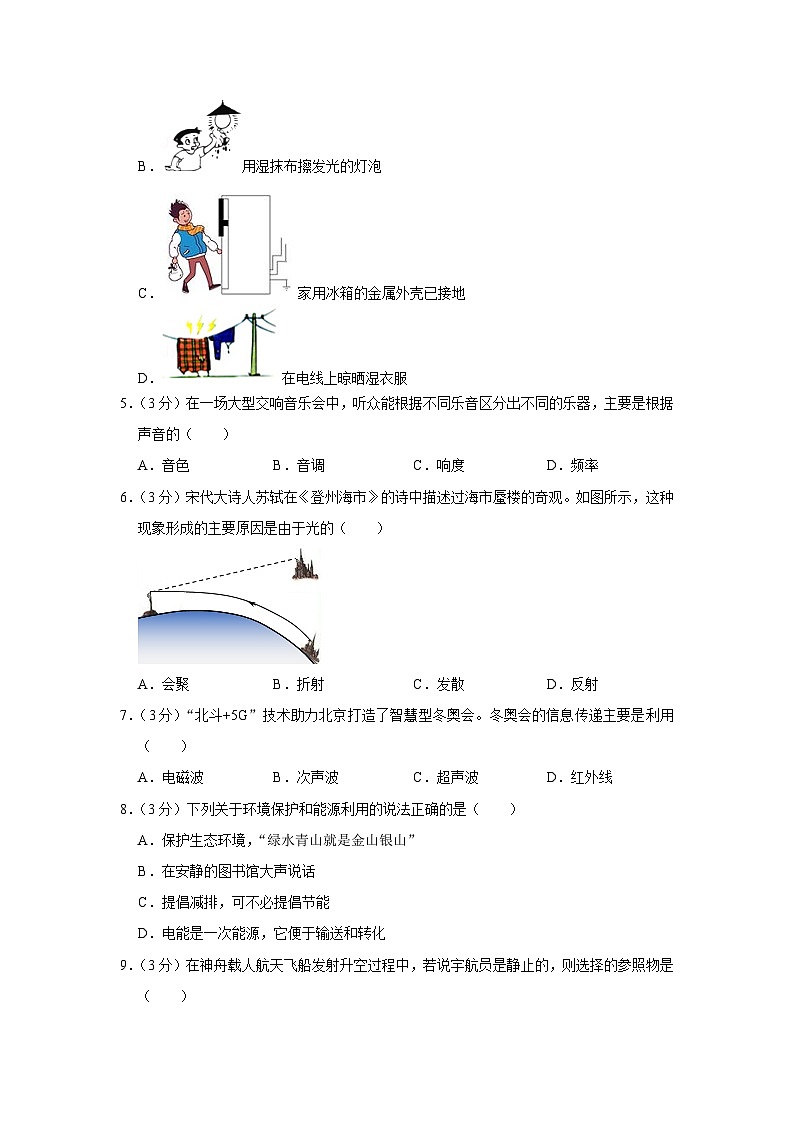

B．用濕抹布擦發光的燈泡
C．家用冰箱的金屬外殼已接地
D．在電線上晾曬濕衣服
5．（3分）在一場大型交響音樂會中，聽眾能根據不同樂音區分出不同的樂器，主要是根據聲音的（　?。?br /> A．音色 B．音調 C．響度 D．頻率
6．（3分）宋代大詩人蘇軾在《登州海市》的詩中描述過海市蜃樓的奇觀。如圖所示，這種現象形成的主要原因是由于光的（　　）

A．會聚 B．折射 C．發散 D．反射
7．（3分）“北斗+5G”技術助力北京打造了智慧型冬奧會。冬奧會的信息傳遞主要是利用（　　）
A．電磁波 B．次聲波 C．超聲波 D．紅外線
8．（3分）下列關于環境保護和能源利用的說法正確的是（　?。?br /> A．保護生態環境，“綠水青山就是金山銀山”
B．在安靜的圖書館大聲說話
C．提倡減排，可不必提倡節能
D．電能是一次能源，它便于輸送和轉化
9．（3分）在神舟載人航天飛船發射升空過程中，若說宇航員是靜止的，則選擇的參照物是（　?。?br /> A．太陽 B．地球 C．月亮 D．飛船

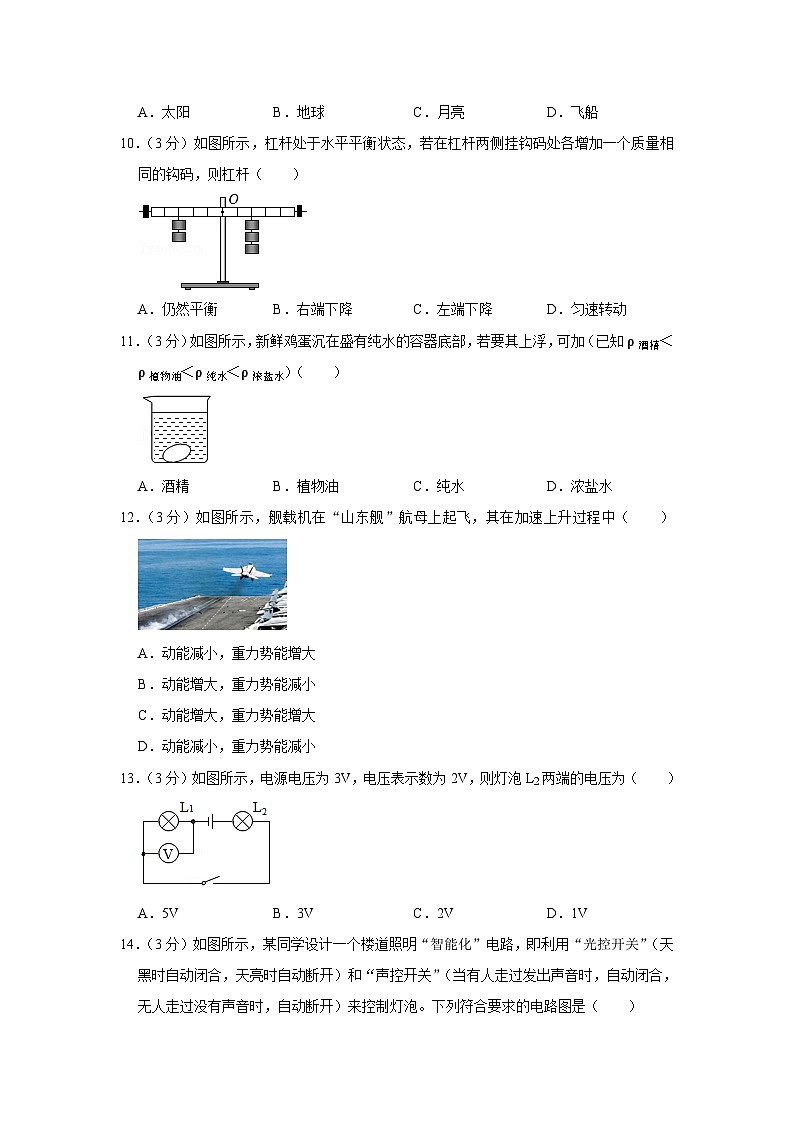

10．（3分）如圖所示，杠桿處于水平平衡狀態，若在杠桿兩側掛鉤碼處各增加一個質量相同的鉤碼，則杠桿（　?。?br />
A．仍然平衡 B．右端下降 C．左端下降 D．勻速轉動
11．（3分）如圖所示，新鮮雞蛋沉在盛有純水的容器底部，若要其上浮，可加（已知ρ酒精＜ρ植物油＜ρ純水＜ρ濃鹽水）（　　）

A．酒精 B．植物油 C．純水 D．濃鹽水
12．（3分）如圖所示，艦載機在“山東艦”航母上起飛，其在加速上升過程中（　?。?br /> A．動能減小，重力勢能增大
B．動能增大，重力勢能減小
C．動能增大，重力勢能增大
D．動能減小，重力勢能減小
13．（3分）如圖所示，電源電壓為3V，電壓表示數為2V，則燈泡L2兩端的電壓為（　?。?br />
A．5V B．3V C．2V D．1V
14．（3分）如圖所示，某同學設計一個樓道照明“智能化”電路，即利用“光控開關”（天黑時自動閉合，天亮?xí)r自動斷開）和“聲控開關”（當有人走過發出聲音時，自動閉合，無人走過沒有聲音時，自動斷開）來控制燈泡。下列符合要求的電路圖是（　?。?br /> A． B．
C． D．
15．（3分）已知甲電阻是乙電阻的3倍，若分別對甲、乙兩種導體通電，通過甲、乙兩導體的電流之比為2：3，則甲、乙的功率之比為（　　）
A．2：1 B．2：3 C．4：3 D．9：2
二、填空題（本大題共6小題，每空1分，共12分）
16．（2分）跳遠運動員快速助跑后，飛身一躍，利用自身的 　 　在空中繼續前行，以提高成績；體操運動員上器械前，會在手上涂防滑粉，這是通過增大接觸面的 　 　（選填“粗糙程度”或“壓力”）來增大摩擦力。
17．（2分）如圖所示，航天員王亞平在中國空間站用“水球”做成像實驗，“水球”成像的原理與 　 　（選填“放大鏡”或“照相機”）的相同，所成的是倒立、縮小的 　 　（選填“實”或“虛”）像。

18．（2分）如圖所示是一臺四沖程內燃機的 　 　（選填“壓縮”或“做功”）沖程，這個沖程是通過 　 　（選填“做功”或“熱傳遞”）的方式改變氣缸內氣體的內能。

19．（2分）把磨得很光滑的鉛片和金片緊壓在一起，一段時間后，可以看到它們互相滲入對方，這種現象屬于 　 　
現象；若使質量為5kg的水溫度從20℃升高到40℃，則水吸收的熱量為 　 　J。已知c水＝4.2×103J/（kg?℃）。
20．（2分）如圖所示，某同學把重為1.5N的物體勻速提升10cm，所用的拉力是0.8N，則他做的有用功為 　 　J，滑輪組的機械效率為 　 　。

21．（2分）20世紀初，科學家發現，某些物質在很低溫度時，電阻就變成了0，這就是 　 　現象；如圖所示是“探究電熱與電流的關系”的部分裝置，已知A、B兩點間的電壓為6V，R1＝R2＝R3＝5Ω，通電時間2min，則R1與R2產生的熱量相差 　 　J。

三、作圖、實驗與探究題（22、23每小題2分，24、25、26小題每空1分，共19分）
22．（2分）如圖所示是某同學在勞動基地摘下的一個南瓜，請畫出南瓜靜止在水平地面上時的受力示意圖。

23．（2分）小明同學不注意用眼衛生，造成了高度近視，請?jiān)趫D中畫出遠處物體發出的兩束
入射光線經他的晶狀體折射后對應的光線。

24．（4分）如圖甲所示是“探究水沸騰的實驗”裝置。
（1）用酒精燈持續對水加熱，發現溫度計示數緩慢 　 　
（選填“升高”或“降低”）。一段時間后，發現溫度計示數不變，此時溫度計示數如圖乙所示，可知水的沸點為 　 　℃；
（2）若在更高緯度的地方進行此實驗，則發現水的沸點 　 　
（選填“降低”、“不變”或“升高”）；
（3）水沸騰后，燒杯上方出現大量“白氣”，這是水蒸氣 　 ?。ㄌ钗飸B(tài)變化名稱）形成的小水珠。

25．（5分）如圖1所示是“探究物體的動能跟哪些因素有關”的實驗，將小鋼球從高度為h的同一斜面上由靜止開始滾下，推動同一木塊在水平面向前移動一段距離s后停下。先后完成甲、乙、丙所示的三組實驗。
（1）小鋼球在滾下斜面的過程中，其動能大小是通過 　 　（選填“高度h”或“距離s”）大小來反映的；
（2）分析比較甲和乙兩組實驗可得，物體質量相同時，速度越大，動能越 　 ??；
（3）分析比較 　 　兩組實驗可得，物體速度相同時，質量越大，動能越大；
（4）綜合上述可知，如圖2所示的交通標志牌是交通管理部門對不同車型設定不同的最高 　 ?。?br /> （5）在實驗中，若增大水平面的粗糙程度，則木塊移動的距離將 　 　（選填“增大”、“不變”或“減小”）
26．（6分）如圖1甲所示是“測量小燈泡的電阻”的實驗電路圖。
（1）請根據圖1甲所示電路圖，用筆畫線代替導線完成圖乙未連接好的實物電路（要求滑片P向右移動時小燈泡變亮）；
（2）電路連接好后閉合開關，發現電流表有示數，電壓表無示數，小燈泡不亮，如果電路只有一個元件有故障，該故障可能是小燈泡 　 　；
（3）排除故障后，繼續進行實驗，小燈泡正常發光時電壓表示數如圖1丙所示，其讀數為 　 　V；
（4）根據實驗數據，作出小燈泡工作時I﹣U的關系圖像如圖2所示，則小燈泡正常發光時的電阻為 　 　Ω；
（5）由圖2可知，不同電壓下，小燈泡電阻值不同，燈絲的電阻會隨溫度升高而變 　 ?。?br /> （6）若實驗過程中發現電壓表?yè)p壞，現增加一個已知阻值為R0的定值電阻和一個開關，設計如圖3所示的電路，也能測出小燈泡正常發光時的電阻，其實驗步驟如下：
①閉合開關S，斷開開關S1，移動滑動變阻器的滑片P，使電流表的示數為I額，并記錄下來；
②保持滑動變阻器滑片P的位置不動，閉合開關S和S1，記下此時電流表的示數為I1；
③保持開關S和S1閉合，移動滑動變阻器的滑片至最右端，記下此時電流表的示數為I2；
④則小燈泡正常發光時電阻的表達式為：R燈＝　 　（用I額、I1、I2和R0表示）。
四、綜合應用題（26小題6分，27小題8分，28小題10分，共24分。計算題的解答過程應寫出必要的文字說明、主要公式和重要演算步驟，只寫出最后答案的不能得分，結果應寫明數值和單位）
27．（6分）如圖所示，質量為200g的小車從斜面頂端由靜止下滑，圖中顯示小車到達A、B、C三處的時刻（數字分別表示“時：分：秒”）。問：
（1）小車通過AB段、BC段的路程分別為多少m？
（2）小車通過AC段的平均速度為多少m/s？
（3）小車重力在BC段所做的功比在AB段所做的功多幾分之幾？

28．（8分）如圖所示，一個底面積為200cm2的溢水杯放在水平桌面上，溢水口離其底部距離為20cm。已知彈簧原長為10cm，且彈簧每受1N的作用力其長度變化1cm?，F(xiàn)將彈簧與底面積為100cm2的實心長方體A和溢水杯底部相連，此時彈簧被壓縮，其彈力為2N；向溢水杯加水，當水深為16cm時，A剛好有一半浸入水中，此時彈簧長為12cm；繼續向溢水杯加水，直至彈簧所受的彈力不再發生變化（在彈性限度內）。不計彈簧的重力、體積及其所受的浮力，g取10N/kg，ρ水＝1.0×103kg/m3。求：
（1）A的重力；
（2）A的一半浸入水中時A所受的浮力；
（3）A的密度；
（4）A的一半浸入水中與彈簧不再發生變化，溢水杯對桌面壓強的變化量。

29．（10分）科技研究小組在實驗室模仿工程師做“鋼梁承重后的下垂量h”的測試，他們用厚鋼尺制成了一座跨度為L(zhǎng)的橋梁（如圖甲所示），并設計了一個方便讀取“厚鋼尺橋梁受壓后下垂量”的測試儀，測試儀由壓力傳感器R與外部電路組成（如圖乙所示）。已測得跨度為L(zhǎng)時，在一定范圍內，其壓力F與下垂量h滿足關系F＝，k＝1×10﹣3m/N。已知電源電壓不變，當電壓表的示數為4V時，電流表示數為0.4A。當壓力F1＝32N時，電路中的電流為I1，此時R的功率為P1；當壓力F2＝40N時，電路中的電流為I2，此時R的功率為P2；且I1與I2相差0.1A。傳感器的電阻R與壓力F的關系圖像是一條直線（如圖丙所示），忽略傳感器與鋼梁自重產生的影響。求：
（1）R0的阻值；
（2）當橋梁的下垂量為3cm時，壓力傳感器受到的壓力；
（3）當壓力為零時，電路中的總電阻；
（4）P1與P2的差值。


2022年廣西玉林市中考物理試卷
參考答案與試題解析
一、單項選擇題（本大題共15小題，每小題3分，共45分。在每小題列出的四個備選項中只有一項符合題目要求，每小題選對的得3分，不選、多選或錯選的均得0分）
1．（3分）在國際單位制中，電流的基本單位是（　?。?br /> A．A B．V C．m D．W
【解答】解：在物理學中，
A、A是電流的基本單位，故A符合題意；
B、V是電壓的基本單位，故B不符合題意；
C、m是長度的基本單位，故C不符合題意；
D、W是功率的基本單位，故D不符合題意。
故選：A。
2．（3分）當水結成冰后，它的質量（　　）
A．變大 B．不變
C．變小 D．先變小后變大
【解答】解：水結冰后，狀態發生變化，所含物質多少?zèng)]有變化，所以質量不變。
故選：B。
3．（3分）如圖所示，能體現電動機工作原理的圖是（　?。?br /> A．
B．
C．
D．
【解答】解：A、此圖研究的是電磁感應現象，不符合題意，故A錯誤；
B、此實驗研究的是通電導體在磁場中受力運動，能說明電動機工作原理，故B正確；
C、此圖是研究電磁鐵的磁性強弱的影響因素，故C錯誤；
D、此圖是奧斯特實驗，證明了電流的周?chē)嬖诖艌?chǎng)，不符合題意，故D錯誤。
故選：B。
4．（3分）如圖所示的四種做法中，符合安全用電原則的是（　?。?br /> A．在同一個插座中同時使用多個大功率用電器
B．用濕抹布擦發光的燈泡
C．家用冰箱的金屬外殼已接地
D．在電線上晾曬濕衣服
【解答】解：A、在同一個插座上同時使用多個大功率的用電器，容易造成電流過大，引發火災，故A錯誤；
BD、水容易導電，用濕抹布擦發光的燈泡和在電線上晾曬濕衣服，會發生觸電事故；故BD錯誤；
C、有金屬外殼的用電器，其金屬外殼一定要通過三腳插頭接地，以防用電器外殼帶電，會危及人身安全。故C正確。
故選：C。
5．（3分）在一場大型交響音樂會中，聽眾能根據不同樂音區分出不同的樂器，主要是根據聲音的（　?。?br /> A．音色 B．音調 C．響度 D．頻率
【解答】解：不同的樂器即便演奏相同的樂曲，發出的音色也不相同，故可用音色來辨別，故A正確，BCD錯誤。
故選：A。
6．（3分）宋代大詩人蘇軾在《登州海市》的詩中描述過海市蜃樓的奇觀。如圖所示，這種現象形成的主要原因是由于光的（　?。?br />
A．會聚 B．折射 C．發散 D．反射
【解答】解：海市蜃樓是一種由光的折射產生的現象，是由于空氣的密度不均勻而引起的，故B正確；
故選：B。
7．（3分）“北斗+5G”技術助力北京打造了智慧型冬奧會。冬奧會的信息傳遞主要是利用（　?。?br /> A．電磁波 B．次聲波 C．超聲波 D．紅外線
【解答】解：“北斗+5G”技術是利用電磁波傳遞信息的。故A符合題意。
故選：A。
8．（3分）下列關于環境保護和能源利用的說法正確的是（　?。?br /> A．保護生態環境，“綠水青山就是金山銀山”
B．在安靜的圖書館大聲說話
C．提倡減排，可不必提倡節能
D．電能是一次能源，它便于輸送和轉化
【解答】解：A、保護生態環境，“綠水青山就是金山銀山”，故A正確；
B、從生活的角度考慮，不管聲音是優美動聽，還是雜亂刺耳的，只要對人們的生活和工作造成影響的，都可以稱為噪聲，故在安靜的圖書館不能大聲說話，故B錯誤；
C、提倡減排，也必須提倡節能，故C錯誤；
D、電能無法從自然界直接獲取，必須經過一次能源的消耗才能得到，是二次能源，故D錯誤。
故選：A。
9．（3分）在神舟載人航天飛船發射升空過程中，若說宇航員是靜止的，則選擇的參照物是（　?。?br /> A．太陽 B．地球 C．月亮 D．飛船
【解答】解：A、以太陽為參照物，宇航員和太陽之間的位置發生了變化，宇航員是運動的，故A不合題意；
B、以地球?yàn)閰⒄瘴?，宇航員離地球越來越遠，位置發生了變化，故B不合題意；
C、以月球?yàn)閰⒄瘴?，宇航員和月球之間的位置也發生了變化，故C不符合題意；
D、以飛船為參照物，因?yàn)橛詈絾T固定在艙內，與飛船之間的位置沒有發生變化，所以宇航員是靜止的，故D符合題意。
故選：D。
10．（3分）如圖所示，杠桿處于水平平衡狀態，若在杠桿兩側掛鉤碼處各增加一個質量相同的鉤碼，則杠桿（　?。?br />
A．仍然平衡 B．右端下降 C．左端下降 D．勻速轉動
【解答】解：設杠桿上每一格的長度為L(zhǎng)，每個鉤碼的重力為G，
原來杠桿水平平衡時，有：2G×3L＝3G×2L，即動力×動力臂＝阻力×阻力臂；
在杠桿兩側掛鉤碼處各增加一個質量相同的鉤碼時，
左側動力與動力臂的乘積為：3G×3L＝9GL，
右側阻力與阻力臂的乘積為：4G×2L＝8GL，
因?yàn)?GL＞8GL，根據杠桿平條件可知，杠桿左端會下降，
故選：C。
11．（3分）如圖所示，新鮮雞蛋沉在盛有純水的容器底部，若要其上浮，可加（已知ρ酒精＜ρ植物油＜ρ純水＜ρ濃鹽水）（　?。?br />
A．酒精 B．植物油 C．純水 D．濃鹽水
【解答】解：A、向杯中加酒精，只能使杯內水的密度減小，使雞蛋受到的浮力減小，不能使雞蛋上浮，故A錯誤；
B、向杯中加植物油，植物油不溶于水，不會改變水的密度，不能增大雞蛋受到的浮力，不能使雞蛋上浮，故B錯誤；
C、向杯內加水、不會改變水的密度，不能增大雞蛋受到的浮力，不能使雞蛋上浮，故C錯誤。
D、向杯中加鹽，鹽溶解后，使水的密度增大，在雞蛋排開水的體積不變的情況下，根據F?。溅阉甐排g可知，雞蛋受到的浮力增大，當受到的浮力大于雞蛋重時，雞蛋將上浮，故D正確。
故選：D。
12．（3分）如圖所示，艦載機在“山東艦”航母上起飛，其在加速上升過程中（　?。?br /> A．動能減小，重力勢能增大
B．動能增大，重力勢能減小
C．動能增大，重力勢能增大
D．動能減小，重力勢能減小
【解答】解：艦載機在“山東艦”航母上起飛，其在加速上升過程中，質量不變，速度和高度都變大，所以其動能和重力勢能都增大。
故選：C。
13．（3分）如圖所示，電源電壓為3V，電壓表示數為2V，則燈泡L2兩端的電壓為（　?。?br />
A．5V B．3V C．2V D．1V
【解答】解：
由電路圖可知，兩燈泡串聯，電壓表并聯在L1兩端，故電壓表的示數即為L(zhǎng)1兩端的電壓，即燈泡L1兩端的電壓U1＝2V；
由串聯電路的特點可知，L2兩端的電壓：U2＝U﹣U1＝3V﹣2V＝1V。
故選：D。
14．（3分）如圖所示，某同學設計一個樓道照明“智能化”電路，即利用“光控開關”（天黑時自動閉合，天亮?xí)r自動斷開）和“聲控開關”（當有人走過發出聲音時，自動閉合，無人走過沒有聲音時，自動斷開）來控制燈泡。下列符合要求的電路圖是（　?。?br /> A． B．
C． D．
【解答】解：A、當聲控開關閉合時，形成電源短路，電燈不亮，故A不符合題意；
B、光控開關和聲控開關是并聯的，光暗到一定程度或有聲音時都能使電燈發光，故B不符合題意；
C、當光控開關閉合時，形成電源短路，電燈不亮，故C不符合題意；
D、光控開關、聲控開關和電燈是串聯的，光控開關、聲控開關同時閉合時電路形成通路，電燈發光，故D符合題意。
故選：D。
15．（3分）已知甲電阻是乙電阻的3倍，若分別對甲、乙兩種導體通電，通過甲、乙兩導體的電流之比為2：3，則甲、乙的功率之比為（　　）
A．2：1 B．2：3 C．4：3 D．9：2
【解答】解：由題意可知，R甲＝3R乙，甲、乙兩導體的電流之比為I甲：I乙＝2：3，
則甲、乙的功率之比＝＝×＝×3＝×3＝。
故選：C。
二、填空題（本大題共6小題，每空1分，共12分）
16．（2分）跳遠運動員快速助跑后，飛身一躍，利用自身的 　慣性　在空中繼續前行，以提高成績；體操運動員上器械前，會在手上涂防滑粉，這是通過增大接觸面的 　粗糙程度?。ㄟx填“粗糙程度”或“壓力”）來增大摩擦力。
【解答】解：跳遠運動員快速助跑后，飛身一躍，由于慣性還要保持原來的運動狀態，在空中繼續前行，以提高成績；
體操運動員上器械前，在手上涂防滑粉，這是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。
故答案為：慣性；粗糙程度。
17．（2分）如圖所示，航天員王亞平在中國空間站用“水球”做成像實驗，“水球”成像的原理與 　照相機?。ㄟx填“放大鏡”或“照相機”）的相同，所成的是倒立、縮小的 　實?。ㄟx填“實”或“虛”）像。

【解答】解：水球具有中間厚，邊緣薄的特點，因此水球相當于一個凸透鏡，此時王亞平到水球的距離與水球焦距的關系是大于2倍焦距，當u＞2f時，成倒立、縮小的實像，照相機利用了此原理。
故答案為：照相機；實。
18．（2分）如圖所示是一臺四沖程內燃機的 　壓縮?。ㄟx填“壓縮”或“做功”）沖程，這個沖程是通過 　做功　（選填“做功”或“熱傳遞”）的方式改變氣缸內氣體的內能。

【解答】解：由圖可知，內燃機兩氣門都關閉，活塞向上運動，故可以判斷這個沖程是壓縮沖程，此沖程是通過壓縮氣體做功將機械能轉化為內能，使得缸內氣體的內能變大，這是通過做功的方式改變氣體的內能的。
故答案為：壓縮；做功。
19．（2分）把磨得很光滑的鉛片和金片緊壓在一起，一段時間后，可以看到它們互相滲入對方，這種現象屬于 　擴散　
現象；若使質量為5kg的水溫度從20℃升高到40℃，則水吸收的熱量為 　4.2×105　J。已知c水＝4.2×103J/（kg?℃）。
【解答】解：把磨得很光滑的鉛片和金片緊壓在一起，一段時間后，可以看到它們互相滲入對方，表明固體之間也能發生擴散現象，說明分子在不停地做無規則運動；
水吸收的熱量：
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg?℃）×5kg×（40℃﹣20℃）＝4.2×105J。
故答案為：擴散；4.2×105。
20．（2分）如圖所示，某同學把重為1.5N的物體勻速提升10cm，所用的拉力是0.8N，則他做的有用功為 　0.15　J，滑輪組的機械效率為 　62.5%　。

【解答】解：由圖知，n＝3，物體被提升的高度h＝10cm＝0.1m，
拉力端移動的距離：
s＝nh＝3×0.1cm＝0.3m，
拉力做的有用功：
W有＝Gh＝1.5N×0.1m＝0.15J，
拉力做的總功：
W總＝Fs＝0.8N×0.3m＝0.24J，
滑輪組的機械效率：
η＝×100%＝×100%＝62.5%。
故答案為：0.15；62.5%。
21．（2分）20世紀初，科學家發現，某些物質在很低溫度時，電阻就變成了0，這就是 　超導　現象；如圖所示是“探究電熱與電流的關系”的部分裝置，已知A、B兩點間的電壓為6V，R1＝R2＝R3＝5Ω，通電時間2min，則R1與R2產生的熱量相差 　288　J。

【解答】解：
（1）20世紀初，科學家發現，某些物質在很低溫度時，電阻就變成了0，這就是超導現象；
（2）由圖知，R2、R3并聯后再與R1串聯，R1＝R2＝R3＝5Ω，
R2、R3并聯后的總電阻R23＝×5Ω＝2.5Ω，
電路的總電阻R＝R1+R23＝5Ω+2.5Ω＝7.5Ω，
由歐姆定律可得，電路中的電流：
I1＝I23＝I＝＝＝0.8A，
I2＝I1＝×0.8A＝0.4A，
通電時間2min，R1與R2產生的熱量差：
Q1﹣Q2＝I12R1t﹣I22R2t＝（0.8A）2×5Ω×2×60s﹣（0.4A）2×5Ω×2×60s＝288J。
故答案為：超導；288。
三、作圖、實驗與探究題（22、23每小題2分，24、25、26小題每空1分，共19分）
22．（2分）如圖所示是某同學在勞動基地摘下的一個南瓜，請畫出南瓜靜止在水平地面上時的受力示意圖。

【解答】解：南瓜靜止在水平地面上，處于平衡狀態，受到重力G和支持力F是一對平衡力，大小相等、方向相反，從南瓜的重心O，分別沿豎直向下和豎直向上的方向畫一條帶箭頭的有向線段，注意兩條線段的長度要相等，并分別標上符號G、F，如圖所示：

23．（2分）小明同學不注意用眼衛生，造成了高度近視，請?jiān)趫D中畫出遠處物體發出的兩束
入射光線經他的晶狀體折射后對應的光線。

【解答】解：近視眼看遠處的物體時，物體發出的光會會聚在視網膜前面，如圖所示：
。
24．（4分）如圖甲所示是“探究水沸騰的實驗”裝置。
（1）用酒精燈持續對水加熱，發現溫度計示數緩慢 　升高　
（選填“升高”或“降低”）。一段時間后，發現溫度計示數不變，此時溫度計示數如圖乙所示，可知水的沸點為 　98　℃；
（2）若在更高緯度的地方進行此實驗，則發現水的沸點 　降低　
（選填“降低”、“不變”或“升高”）；
（3）水沸騰后，燒杯上方出現大量“白氣”，這是水蒸氣 　液化?。ㄌ钗飸B(tài)變化名稱）形成的小水珠。

【解答】解：（1）用酒精燈持續對水加熱，水的溫度緩慢升高，后沸騰后，溫度不變，溫度計示數緩慢升高；
溫度計的分度值是1℃，溫度計的示數是98℃；
（2）若在更高緯度的地方進行此實驗，氣壓減小，則發現水的沸點降低；
（3）水沸騰后，燒杯上方出現大量“白氣”，“白氣”是水蒸氣液化形成的小水滴。
故答案為：（1）升高；98；（2）降低；（3）液化。
25．（5分）如圖1所示是“探究物體的動能跟哪些因素有關”的實驗，將小鋼球從高度為h的同一斜面上由靜止開始滾下，推動同一木塊在水平面向前移動一段距離s后停下。先后完成甲、乙、丙所示的三組實驗。
（1）小鋼球在滾下斜面的過程中，其動能大小是通過 　距離s?。ㄟx填“高度h”或“距離s”）大小來反映的；
（2）分析比較甲和乙兩組實驗可得，物體質量相同時，速度越大，動能越 　大??；
（3）分析比較 　甲、丙　兩組實驗可得，物體速度相同時，質量越大，動能越大；
（4）綜合上述可知，如圖2所示的交通標志牌是交通管理部門對不同車型設定不同的最高 　速度　；
（5）在實驗中，若增大水平面的粗糙程度，則木塊移動的距離將 　減小?。ㄟx填“增大”、“不變”或“減小”）
【解答】解：（1）小鋼球從斜面滾下過程中，其動能大小是通過小木塊移動距離s的大小來反映的。
（2）分析比較甲和乙兩組實驗可知，小球的質量相同，而小球在斜面上釋放時的高度不同，甲圖中小球釋放時的高度大，到達水平面時的速度大，推動木塊滑行的距離遠，故可得出結論：物體質量相同時，速度越大，動能越大。
（3）研究物體的動能與質量的關系，要控制速度大小相同（即小球在斜面上釋放時的高度相同），而小球的質量不同，故分析比較甲、丙兩組實驗可得出物體的動能與質量的關系；
（4）圖2所示的交通標志牌是交通管理部門對不同車型設定的最高速度，質量越大的車，限速越低；
（5）在實驗中，若增大水平面的粗糙程度，木塊受到的阻力增大，則木塊移動的距離將減小。
故答案為：（1）距離s；（2）大；（3）甲、丙；（4）速度；（5）減小。
26．（6分）如圖1甲所示是“測量小燈泡的電阻”的實驗電路圖。
（1）請根據圖1甲所示電路圖，用筆畫線代替導線完成圖乙未連接好的實物電路（要求滑片P向右移動時小燈泡變亮）；
（2）電路連接好后閉合開關，發現電流表有示數，電壓表無示數，小燈泡不亮，如果電路只有一個元件有故障，該故障可能是小燈泡 　短路??；
（3）排除故障后，繼續進行實驗，小燈泡正常發光時電壓表示數如圖1丙所示，其讀數為 　2.5　V；
（4）根據實驗數據，作出小燈泡工作時I﹣U的關系圖像如圖2所示，則小燈泡正常發光時的電阻為 　10　Ω；
（5）由圖2可知，不同電壓下，小燈泡電阻值不同，燈絲的電阻會隨溫度升高而變 　大??；
（6）若實驗過程中發現電壓表?yè)p壞，現增加一個已知阻值為R0的定值電阻和一個開關，設計如圖3所示的電路，也能測出小燈泡正常發光時的電阻，其實驗步驟如下：
①閉合開關S，斷開開關S1，移動滑動變阻器的滑片P，使電流表的示數為I額，并記錄下來；
②保持滑動變阻器滑片P的位置不動，閉合開關S和S1，記下此時電流表的示數為I1；
③保持開關S和S1閉合，移動滑動變阻器的滑片至最右端，記下此時電流表的示數為I2；
④則小燈泡正常發光時電阻的表達式為：R燈＝　?。ㄓ肐額、I1、I2和R0表示）。
【解答】解：（1）滑片P向右移動時小燈泡變亮，說明電路中電流變大，變阻器阻值變小，故變阻器右下接線柱與燈泡串聯接入電路中，如下圖所示：
；
（2）電路連接好后閉合開關，發現電流表有示數，說明電路是通路；電壓表無示數，小燈泡不亮，說明電壓表并聯的支路短路或電壓表短路，如果電路只有一個元件有故障，該故障可能是小燈泡短路；
（3）排除故障后，繼續進行實驗，小燈泡正常發光時電壓表示數如圖1丙所示，電壓表選用小量程，分度值0.1V，其示數為2.5V；
（4）由I﹣U的關系圖像可知，當燈泡兩端電壓為2.5V時，通過燈泡的額定電流為0.25A，小燈泡正常發光時的電阻為：
R＝＝＝10Ω；
（5）由I﹣U的關系圖像可知，當燈泡兩端的電壓增大，通過燈泡的電流也變大，根據P＝UI可知，燈泡的功率變大，燈絲的溫度升高，燈絲的電阻隨溫度的升高而變大；
（6）實驗步驟：
①閉合開關S，斷開開關S1，移動滑動變阻器的滑片P，使電流表的示數為I額，并記錄下來；
②保持滑動變阻器滑片P的位置不動，閉合開關S和S1，記下此時電流表的示數為I1；
③保持開關S和S1閉合，移動滑動變阻器的滑片至最右端，記下此時電流表的示數為I2；
④在步驟①中，R、R0和L串聯在電路中，電流表測串聯電路電流，移動滑動變阻器的滑片P，使電流表的示數為I額，此時燈泡正常發光；根據R＝可知，電路的總電阻為：
R總＝；
在步驟②中，R和R0串聯在電路中，電流表測串聯電路電流，保持滑動變阻器滑片P的位置不動，此時電流表的示數為I1，根據R＝可知，電路的總電阻為：
R總1＝；
在步驟③中，電路為只有R0的簡單電路，此時電流表的示數為I2，根據U＝IR可知，電源電壓為U源＝I2R0；
由電阻的串聯可知，小燈泡正常發光時電阻的表達式為：
R燈＝R總﹣R總1＝﹣＝I2R0（﹣）＝。
故答案為：（1）見解答圖；（2）短路；（3）2.5；（4）10；（5）大；（6）。
四、綜合應用題（26小題6分，27小題8分，28小題10分，共24分。計算題的解答過程應寫出必要的文字說明、主要公式和重要演算步驟，只寫出最后答案的不能得分，結果應寫明數值和單位）
27．（6分）如圖所示，質量為200g的小車從斜面頂端由靜止下滑，圖中顯示小車到達A、B、C三處的時刻（數字分別表示“時：分：秒”）。問：
（1）小車通過AB段、BC段的路程分別為多少m？
（2）小車通過AC段的平均速度為多少m/s？
（3）小車重力在BC段所做的功比在AB段所做的功多幾分之幾？

【解答】解：
（1）由圖可知：sAB＝10.00dm﹣6.00dm＝4.00dm＝40.0cm＝0.400m；
sBC＝6.00dm﹣1.00dm＝5.00dm＝0.500m，
（2）由圖可知：sAC＝10.00dm﹣1.00dm＝9.00dm＝0.900m；tAC＝23s﹣20s＝3s；
小車通過AC段的平均速度為：
vAC＝＝＝0.3m/s；
（3）設斜面的角度為α，小車重力在BC段所做的功：
W1＝GsBC×sinα＝0.5Gsinα，
小車重力在AB段所做的功：
W2＝GsAB×sinα＝0.4Gsinα，
小車重力在BC段所做的功比在AB段所做的功多：
ΔW＝W1﹣W2＝0.5Gsinα﹣0.4Gsinα＝0.1Gsinα，
小車重力在BC段所做的功比在AB段所做的功多＝即四分之一。
答：（1）小車通過AB段、BC段的路程分別為0.400m，0.500m；
（2）小車通過AC段的平均速度為0.3m/s；
（3）小車重力在BC段所做的功比在AB段所做的功多四分之一。
28．（8分）如圖所示，一個底面積為200cm2的溢水杯放在水平桌面上，溢水口離其底部距離為20cm。已知彈簧原長為10cm，且彈簧每受1N的作用力其長度變化1cm。現將彈簧與底面積為100cm2的實心長方體A和溢水杯底部相連，此時彈簧被壓縮，其彈力為2N；向溢水杯加水，當水深為16cm時，A剛好有一半浸入水中，此時彈簧長為12cm；繼續向溢水杯加水，直至彈簧所受的彈力不再發生變化（在彈性限度內）。不計彈簧的重力、體積及其所受的浮力，g取10N/kg，ρ水＝1.0×103kg/m3。求：
（1）A的重力；
（2）A的一半浸入水中時A所受的浮力；
（3）A的密度；
（4）A的一半浸入水中與彈簧不再發生變化，溢水杯對桌面壓強的變化量。

【解答】解：（1）沒有加水時，A受到豎直向下的重力和彈簧對A豎直向上的彈力，由二力平衡條件可知，A的重力：G＝F0＝2N；
（2）A剛好有一半浸入水中，此時彈簧長為12cm，由題意可知，此時彈簧被拉伸，對A產生的彈力為對A豎直向下拉力，
由題意可知，當彈簧長為12cm時，彈簧的拉力：F1＝（12cm﹣10cm）×1N/cm＝2N，
此時A受到豎直向下的重力、拉力和豎直向上的浮力，由力的平衡條件可知，A的一半浸入水中時受到的浮力：F?。紾+F1＝2N+2N＝4N，
（3）由F?。溅岩篻V排可知，A剛好有一半浸入水中時排開水的體積：V排＝＝＝4×10﹣4m3，
則A的體積：V＝2V排＝2×4×10﹣4m3＝8×10﹣4m3＝800cm3，
由m＝＝＝0.2kg，
因此A的密度：ρ＝＝＝0.25×103kg/m3；
（4）由V＝Sh可知，A的高度：hA＝＝＝8cm，
則A剛好有一半浸入水中時，溢水杯中水的體積：V水1＝200cm2×12cm+（200cm2﹣100cm2）××8cm＝2800cm3，
此時溢水杯中水的重力：G水1＝m水1g＝ρ水V水1g＝1.0×103kg/m3×10N/kg×2800×10﹣6m3＝28N；
由阿基米德原理原理可知，當A浸沒后A受到的浮力不再發生變化，由力的平衡條件可知，此時彈簧的彈力不再發生變化，
由F?。溅岩篻V排可知，A浸沒時受到的浮力：F浮沒＝2F?。?×4N＝8N，
由力的平衡條件可知，此時彈簧對A的拉力：F＝F浮沒﹣G＝8N﹣2N＝6N，
由題意可知，此時彈簧的長度：L2＝10cm+＝16cm，
則此時水面的高度：h＝L2+hA＝16cm+8cm＝24cm＞20cm，
故彈簧不再發生變化時，A不會浸沒，
因此彈簧不再發生變化時，溢水杯中的到達溢口，即當溢水杯最后的水溢出后，彈簧測力計的示數不再發生變化，
設此時A浸在水中的深度為L(zhǎng)cm，則A排開水的體積：V排1＝100cm2×Lcm＝100Lcm3，
此時A受到的浮力：F浮1＝ρ水gV排1＝1.0×103kg/m3×10N/kg×100L×10﹣6m3＝LN；
此時彈簧對A的拉力：F2＝（20cm﹣Lcm﹣10cm）×1N/cm＝（10cm﹣Lcm）×1N/cm＝（10﹣L）N，
由力的平衡條件有：F浮1＝G+F2，
即LN＝2N+（10﹣L）N，
解得：L＝6，
即彈簧測力計的示數不再發生變化時，A浸在水中的深度為6cm，
此時溢水杯中水的體積：V水2＝200cm2×20cm﹣100cm2×6cm＝3400cm3，
溢水杯中水的重力：G水2＝m水2g＝ρ水V水2g＝1.0×103kg/m3×10N/kg×3400×10﹣6m3＝34N；
因?yàn)橐缢瓕?duì)水平桌面的壓力大小等于溢水杯、水和A的重力之和，加水前后溢水杯的重力、A的重力均沒有發生變化，因此溢水杯對桌面壓力的變化量：ΔF＝G水2﹣G水1＝34N﹣28N＝6N，
則溢水杯對桌面壓強的變化量：Δp＝＝＝300Pa。
答：（1）A的重力為2N；
（2）A的一半浸入水中時A所受的浮力為4N；
（3）A的密度為0.25×103kg/m3；
（4）A的一半浸入水中與彈簧不再發生變化，溢水杯對桌面壓強的變化量為300Pa。
29．（10分）科技研究小組在實驗室模仿工程師做“鋼梁承重后的下垂量h”的測試，他們用厚鋼尺制成了一座跨度為L(zhǎng)的橋梁（如圖甲所示），并設計了一個方便讀取“厚鋼尺橋梁受壓后下垂量”的測試儀，測試儀由壓力傳感器R與外部電路組成（如圖乙所示）。已測得跨度為L(zhǎng)時，在一定范圍內，其壓力F與下垂量h滿足關系F＝，k＝1×10﹣3m/N。已知電源電壓不變，當電壓表的示數為4V時，電流表示數為0.4A。當壓力F1＝32N時，電路中的電流為I1，此時R的功率為P1；當壓力F2＝40N時，電路中的電流為I2，此時R的功率為P2；且I1與I2相差0.1A。傳感器的電阻R與壓力F的關系圖像是一條直線（如圖丙所示），忽略傳感器與鋼梁自重產生的影響。求：
（1）R0的阻值；
（2）當橋梁的下垂量為3cm時，壓力傳感器受到的壓力；
（3）當壓力為零時，電路中的總電阻；
（4）P1與P2的差值。

【解答】解：（1）由圖乙可知，R和R0串聯，電壓表測R0的電壓，
電壓表的示數為4V，即R0的電壓為4V，
電流表的示數為0.4A，即R0的電流為0.4A，
根據歐姆定律得：R0＝＝＝10Ω；
（2）壓力F與下垂量h滿足關系F＝，k＝1×10﹣3m/N，h＝3cm＝0.03m，
代入數據F＝＝30N；
（3）由圖丙可知，壓力為零時R＝30Ω，
由（1）得R0為10Ω，
R總＝R+R0＝30Ω+10Ω＝40Ω；
（4）傳感器的電阻R與壓力F的關系圖像是一條直線，設R＝aF+b，
代入（0N，30Ω）、（60N，0Ω）兩組數據得到R＝﹣0.5Ω/N×F+30Ω，
當壓力F1＝32N時，代入得：R1＝﹣0.5Ω/N×32N+30Ω＝14Ω，
當壓力F2＝40N時，代入得R2＝0.5Ω/N×40N+30Ω＝10Ω，
所以R1時電路總電阻更大，電流更小，
I1與I2相差0.1A，因此I2＝I1+0.1A，
電源電壓不變，因此I1（R0+R1）＝I2（R0+R2），
代入數據I1（10Ω+14Ω）＝（I1+0.1A）×（10Ω+10Ω），
解得I1＝0.5A，I2＝0.6A，
P1＝I×R1＝（0.5A）2×14Ω＝3.5W，
P2＝I×R2＝（0.6A）2×10Ω＝3.6W，
ΔP＝P2﹣P1＝3.6W﹣3.5W＝0.1W。
故答案為：（1）10Ω；（2）30N；（3）40Ω；（4）0.1W。7755529
