中考物理一輪復習考點課時練習課件 電阻（含答案）

這是一份中考物理一輪復習考點課時練習課件 電阻（含答案），共18頁。PPT課件主要包含了要點考點聚焦，課前熱身，84×10-4，橫截面積，圖7-4-1，圖7-4-2，典型例題解析，圖7-4-3，圖7-4-4，方法小結等內容，歡迎下載使用。

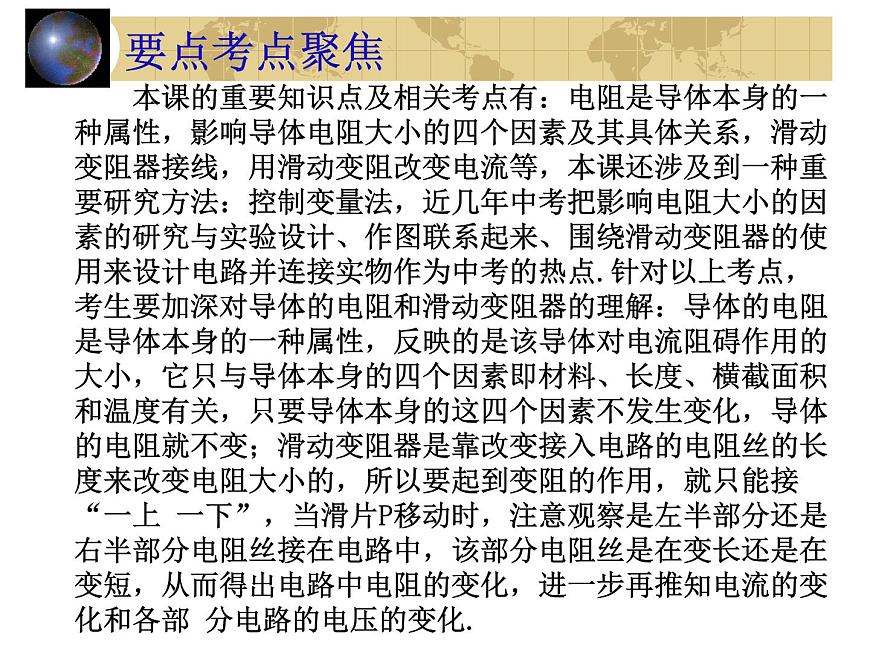

本課的重要知識點及相關考點有：電阻是導體本身的一種屬性，影響導體電阻大小的四個因素及其具體關系，滑動變阻器接線，用滑動變阻改變電流等，本課還涉及到一種重要研究方法：控制變量法，近幾年中考把影響電阻大小的因素的研究與實驗設計、作圖聯系起來、圍繞滑動變阻器的使用來設計電路并連接實物作為中考的熱點.針對以上考點，考生要加深對導體的電阻和滑動變阻器的理解：導體的電阻是導體本身的一種屬性，反映的是該導體對電流阻礙作用的大小，它只與導體本身的四個因素即材料、長度、橫截面積和溫度有關，只要導體本身的這四個因素不發生變化，導體的電阻就不變；滑動變阻器是靠改變接入電路的電阻絲的長度來改變電阻大小的，所以要起到變阻的作用，就只能接“一上 一下”，當滑片P移動時，注意觀察是左半部分還是右半部分電阻絲接在電路中，該部分電阻絲是在變長還是在變短，從而得出電路中電阻的變化，進一步再推知電流的變化和各部 分電路的電壓的變化.

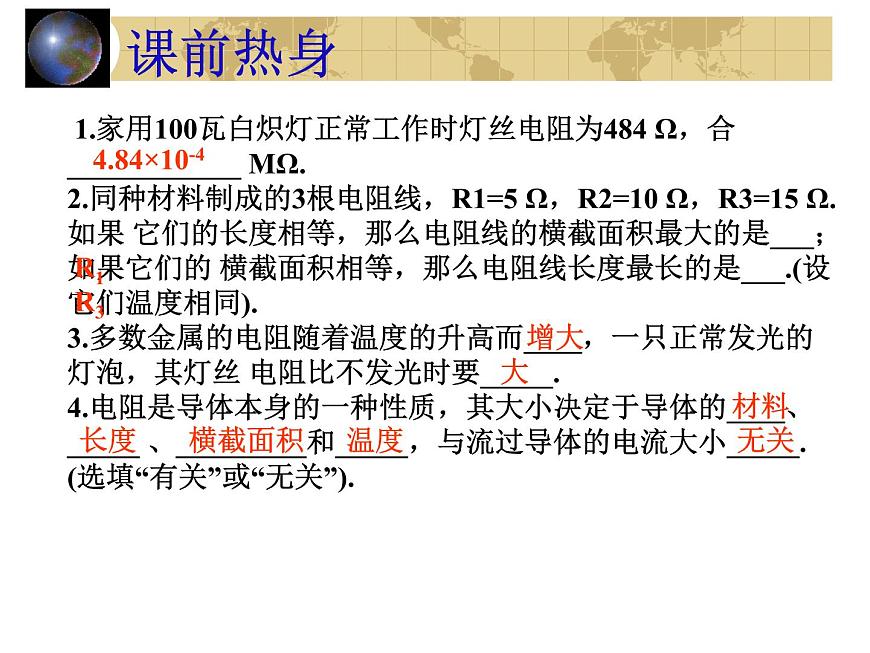

1.家用100瓦白熾燈正常工作時燈絲電阻為484 Ω，合____________ MΩ.2.同種材料制成的3根電阻線，R1=5 Ω，R2=10 Ω，R3=15 Ω.如果 它們的長度相等，那么電阻線的橫截面積最大的是___；如果它們的 橫截面積相等，那么電阻線長度最長的是___.(設它們溫度相同). 3.多數金屬的電阻隨著溫度的升高而____，一只正常發光的燈泡，其燈絲 電阻比不發光時要_____.4.電阻是導體本身的一種性質，其大小決定于導體的____、_____ 、_________和_____，與流過導體的電流大小_____.(選填“有關”或“無關”).

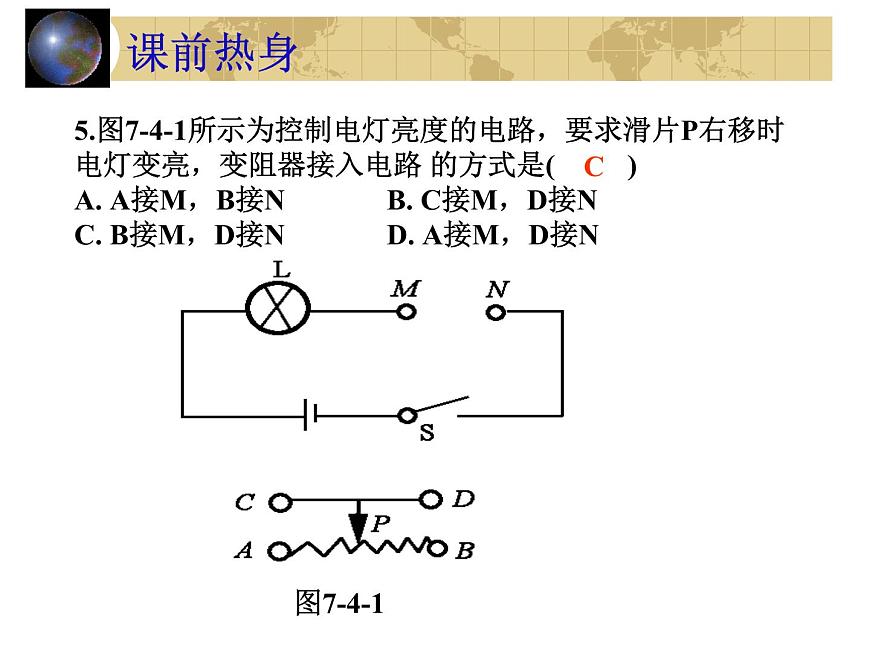

5.圖7-4-1所示為控制電燈亮度的電路，要求滑片P右移時電燈變亮，變阻器接入電路 的方式是( )A. A接M，B接N B. C接M，D接NC. B接M，D接N D. A接M，D接N

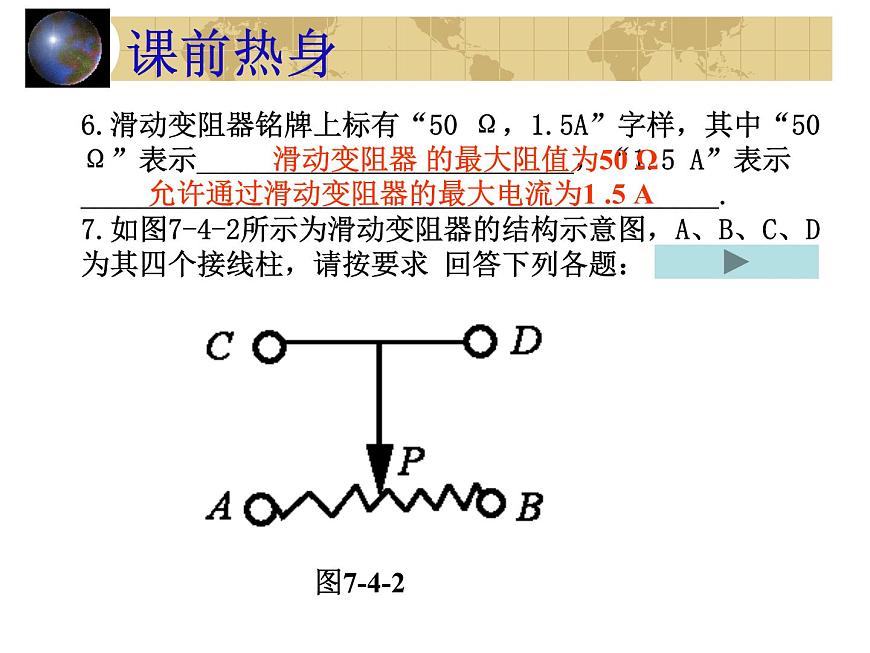

6.滑動變阻器銘牌上標有“50 Ω，1.5A”字樣，其中“50 Ω”表示__________________________，“1.5 A”表示____________________________________________.7.如圖7-4-2所示為滑動變阻器的結構示意圖，A、B、C、D為其四個接線柱，請按要求 回答下列各題：
滑動變阻器 的最大阻值為50 Ω
允許通過滑動變阻器的最大電流為1 .5 A

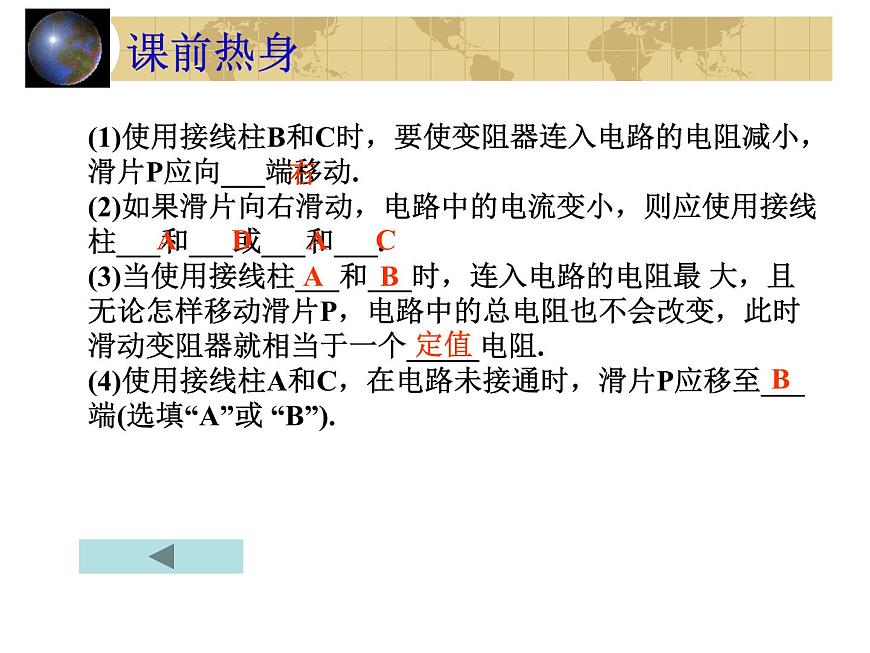

(1)使用接線柱B和C時，要使變阻器連入電路的電阻減小，滑片P應向___端移動.(2)如果滑片向右滑動，電路中的電流變小，則應使用接線柱___和___或___和___.(3)當使用接線柱___和___時，連入電路的電阻最 大，且無論怎樣移動滑片P，電路中的總電阻也不會改變，此時滑動變阻器就相當于一個_____電阻.(4)使用接線柱A和C，在電路未接通時，滑片P應移至___端(選填“A”或 “B”).

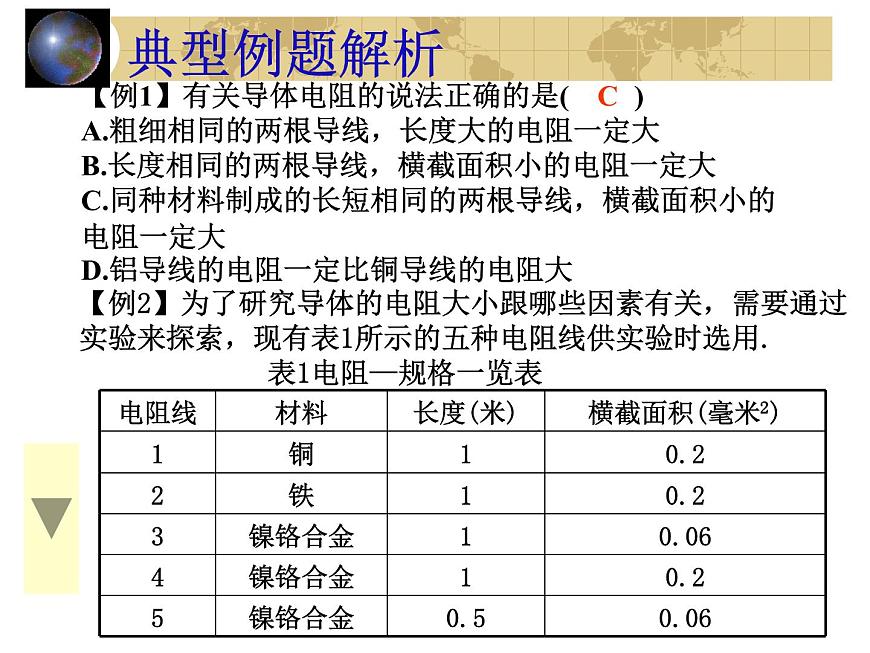

【例1】有關導體電阻的說法正確的是( )A.粗細相同的兩根導線，長度大的電阻一定大B.長度相同的兩根導線，橫截面積小的電阻一定大C.同種材料制成的長短相同的兩根導線，橫截面積小的電阻一定大D.鋁導線的電阻一定比銅導線的電阻大
【例2】為了研究導體的電阻大小跟哪些因素有關，需要通過實驗來探索，現有表1所示的五種電阻線供實驗時選用. 表1電阻—規格一覽表

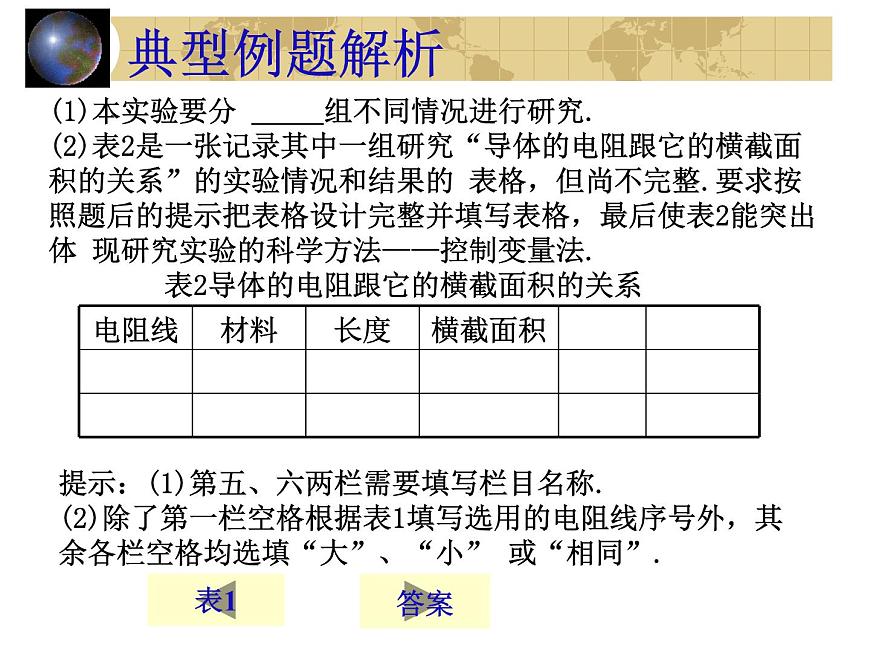

(1)本實驗要分 組不同情況進行研究.(2)表2是一張記錄其中一組研究“導體的電阻跟它的橫截面積的關系”的實驗情況和結果的 表格，但尚不完整.要求按照題后的提示把表格設計完整并填寫表格，最后使表2能突出體 現研究實驗的科學方法——控制變量法. 表2導體的電阻跟它的橫截面積的關系
提示：(1)第五、六兩欄需要填寫欄目名稱.(2)除了第一欄空格根據表1填寫選用的電阻線序號外，其余各欄空格均選填“大”、“小” 或“相同”.
【答案】（1）三 （2）
【例3】在圖7-4-3中電源電壓不變，當滑片P向a端移動時，會出現的現 象是( )A.電流表示數變小，燈泡變暗B.電流表示數變大，燈泡變亮C.電流表示數變大，燈泡變暗D.電流表示數變小，燈泡變亮
【例4】某同學在做“用滑動變阻器改變電流”的實驗中，除滑動變阻器未 接入電路，其他器材已經用導線接好，如圖7-4-4所示，現要求當滑片P向左移動時，燈 泡要變亮，應把M、N兩個接線頭分別接到滑動變阻器的接頭 上(用字母表示)，在閉合開關，滑片又應滑到 端.(填“左”或“ 右”).
答案：AC或AD；右
有關導體的電阻的問題，必須牢固確立電阻是導體本身具有的一種性質，電阻的大小只取決于導體本身的材料、長度、橫截面積和溫度這四個因素，與該導體有沒有接入電路、所加電 壓大小、通過的電流大小無關.學會用控制變量法去研究物理問題.充分認清滑動變阻器變阻的原理、它的接線方式.只有這樣，才能以不變應萬變，以少勝多.
1.一根粗細均勻的細鐵絲剪掉一半，剩余部分的電阻____.若把兩段擰 在一起，它的電阻______.(選填“變大”、“變小”或“不變”).2.如圖7-4-5所示電路，閉合開關S，當用細鐵絲繞制的線圈未被加熱時，電流表的示數為0 .3 A；當給線圈緩慢加熱一段時間后，電流表的示數將____0.3 A(選 填“＞”、“=”、“＜”)其原因是_______________________________.
金屬導體的電阻隨溫度升高而增大
3.某滑動變阻器銘牌上標有“200 Ω，2 A”字樣，其中“200 Ω”表示的意思是 _________________________________，“2A”表示________________________________________. 4.同種材料制成的四根導線：R1=4 Ω，R2=9 Ω，R3=14Ω，R 4=25 Ω.如果它們的長度相等，那么電阻線的橫截面積最大的是___，如果它們的橫截面積相等，那么電阻絲的長度最長的是___.5.變阻器是靠改變接入電路中的電阻線的_____來改變接入電路的電阻，從 而改變電路中的______的.
滑動變阻器提供的最大電阻是200 Ω
允許通過該滑動變阻器 的最大電流為2 A
6.下列說法中正確的是( )A.有電流通過的電阻兩端，一定有電壓存在B.電路兩端有電壓時，電路中一定有電流C.沒有電流通過的導體，沒有電阻D.導體的電阻大小是由導體的材料、長度、橫截面積和溫度決定的
7.如圖7-4-6所示為滑動變阻器的結構示意圖，要使滑片P向右移動時，電路中的電流 增大，應把其中的兩個接線柱接入電路，下列各種接法中，正確的是( )A. ab B. acC. bd D. bc
9.圖7-4-7給出了幾種元件，要求用滑動變阻器控制燈泡中電流的大小，且滑片向左移 動時電流要變大，電流表測通過燈泡的電流，電壓表測燈泡兩端電壓.請畫出電路圖，并按 電路連接實物.
