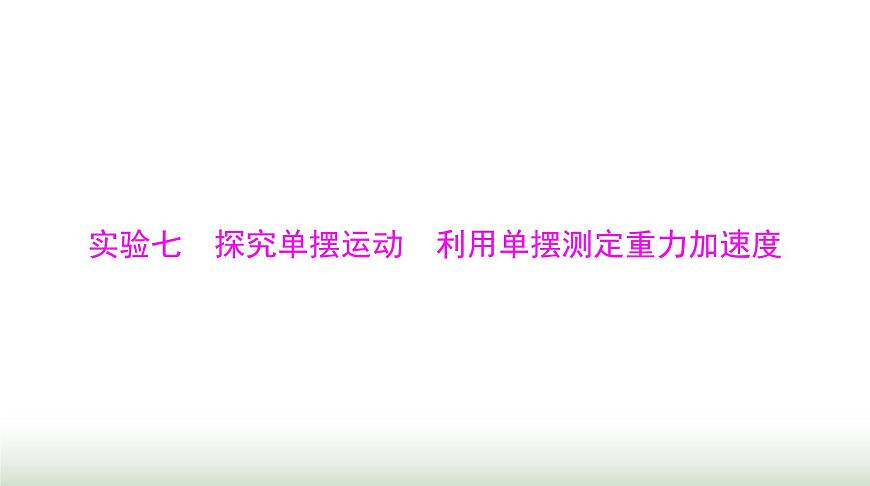

2024年高考物理一輪復習第七章實驗七探究單擺運動利用單擺測定重力加速度課件

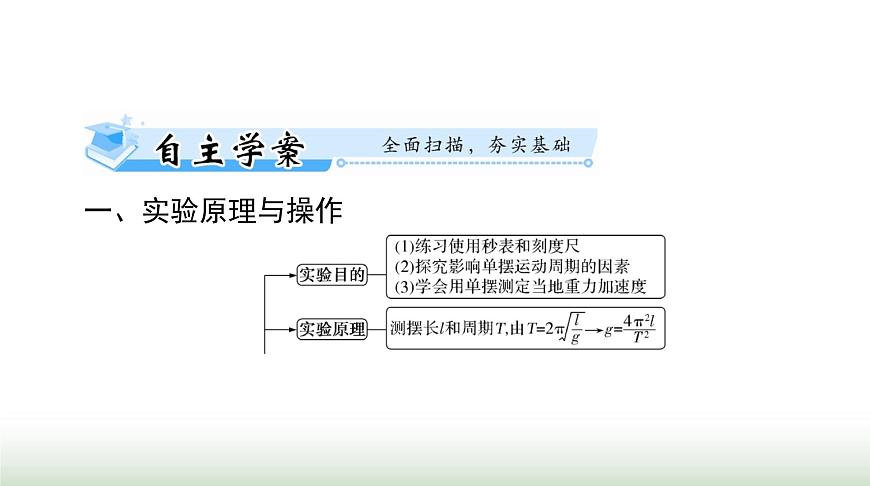

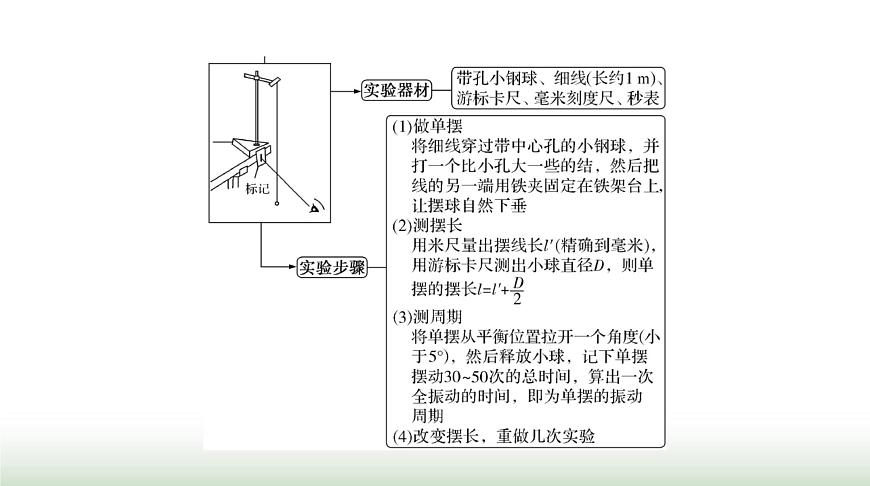

這是一份2024年高考物理一輪復習第七章實驗七探究單擺運動利用單擺測定重力加速度課件，共22頁。PPT課件主要包含了實驗原理與操作，誤差分析，注意事項，圖S7-1，圖S7-2，圖S7-3，圖S7-4，C正確，實驗原理的拓展創新，圖S7-5等內容，歡迎下載使用。

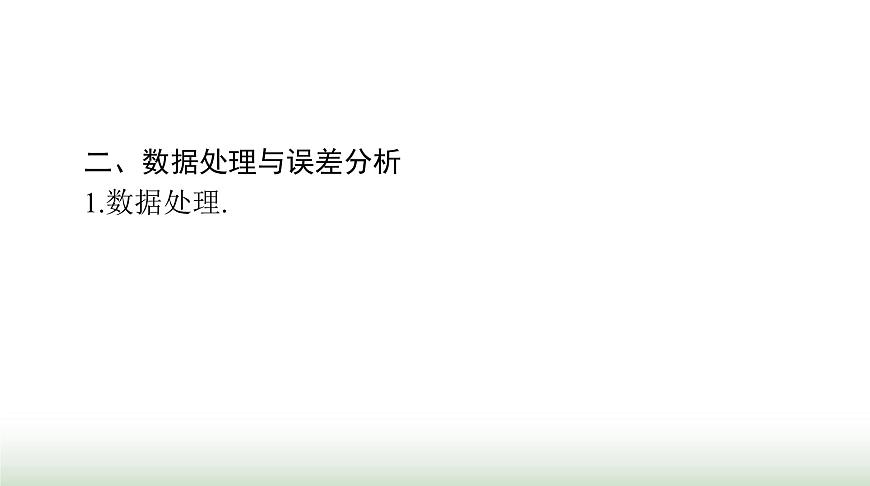

二、數據處理與誤差分析1.數據處理.

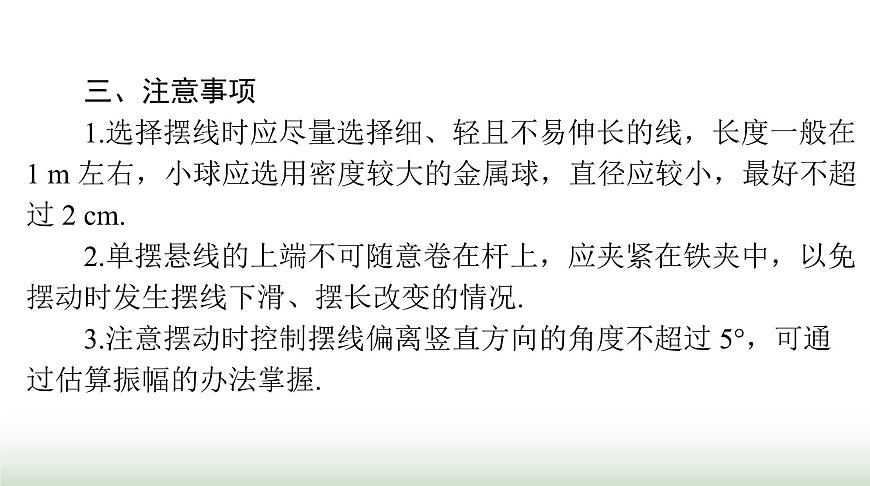

1.選擇擺線時應盡量選擇細、輕且不易伸長的線，長度一般在1 m 左右，小球應選用密度較大的金屬球，直徑應較小，最好不超過 2 cm.
2.單擺懸線的上端不可隨意卷在桿上，應夾緊在鐵夾中，以免
擺動時發生擺線下滑、擺長改變的情況.
3.注意擺動時控制擺線偏離豎直方向的角度不超過 5°，可通
過估算振幅的辦法掌握.

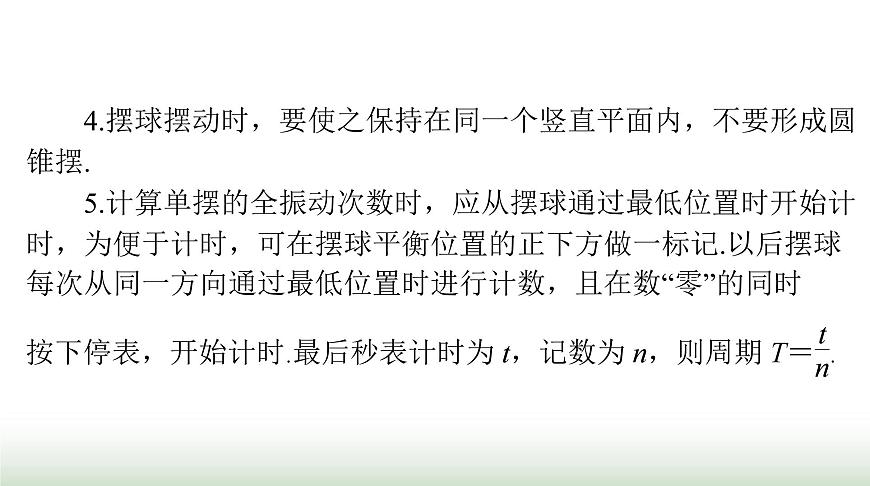

4.擺球擺動時，要使之保持在同一個豎直平面內，不要形成圓
5.計算單擺的全振動次數時，應從擺球通過最低位置時開始計時，為便于計時，可在擺球平衡位置的正下方做一標記.以后擺球每次從同一方向通過最低位置時進行計數，且在數“零”的同時
考點 1 實驗原理及操作
【典題 1】某學習小組學習了單擺的相關知識后，想利用如圖
S7-1 所示的裝置測量當?shù)氐闹亓铀俣?
(1)組裝單擺時，應在下列器材中選用________(填字母).A.長度為 60 cm 左右的橡皮條B.長度為 80 cm 左右的細線C.直徑為 3 cm 左右的塑料球D.直徑為 3 cm 左右的鋼球(2)實驗步驟如下：
A.用游標卡尺測量小球的直徑.B.按裝置圖安裝好實驗裝置.
C.用米尺測量細線懸點到小球的長度 L.
D.將小球拉離平衡位置一個小角度，由靜止釋放小球，穩定后小球在某次經過平衡位置時開始計時，并計數為 0，此后小球每擺到平衡位置一次，計數一次，依次計數為 1、2、3…當數到 20時，停止計時，測得時間為 t.
E.多次改變懸線長度，測出對應每次懸線的長度，重復實驗
F.計算出每個懸線長度對應的 t2.
G.以 t2 為縱坐標、L 為橫坐標，作出 t2-L 圖線.結合上述實驗步驟，完成下列任務：
該同學根據實驗數據，利用計算機作出 t2-L 圖線如圖 S7-2 所示.根據圖線擬合得到方程 t2＝403.3L＋6.3.由此可以得出當?shù)氐闹亓铀俣?g＝__________m/s2.(π取 9.86，結果保留 3 位有效數字)
(3)從理論上分析圖線沒有過坐標原點的原因是____________
____________________________________________________.
答案：(1)BD (2)9.78 m/s2 (3)沒有把球的半徑算入擺長
考點 2 數據處理【典題 2】用單擺測定重力加速度的實驗裝置如圖 S7-3 甲所示.
(1)選用合適的器材組裝成單擺后，主要步驟如下：①將單擺上端固定在鐵架臺上.
②讓刻度尺的零刻度線對準擺線的懸點，測擺長 L.③記錄小球完成 n 次全振動所用的總時間 t.④根據單擺周期公式計算重力加速度 g 的大小.根據圖乙所示，測得的擺長 L＝________cm.
重力加速度測量值表達式 g＝____________(用 L、n、t 表示).(2)為減小實驗誤差，多次改變擺長 L，測量對應的單擺周期 T，用多組實驗數據繪制 T2-L 圖像，如圖 S7-4 所示.由圖可知重力加速度 g＝__________(用圖中字母表示).
(3)關于實驗操作或結果分析，下列說法正確的是________(填
A.測量擺長時，要讓小球靜止懸掛再測量B.擺長一定的情況下，擺的振幅越大越好
C.多次改變擺線長 l，測量多組對應的 50 次全振動時間 t，通
過繪制的 t2-l 關系圖線也可以測定重力加速度
(3)小球靜止懸掛時測量擺長，可以更精確地測出懸點至球心的距離，A 正確.單擺只有在擺角小于或等于5°時才能看作是簡諧
【典題 3】(2022 年上海卷)在“用單擺測定當?shù)氐闹亓铀俣取钡膶?shí)驗中：(1)擺線質量和擺球質量分別為 m線和 m球，擺線長為 l，擺球直徑為 d，則______.
A.m線?m球，l?dC.m線?m球，l?d
B.m線?m球，l?dD.m線?m球，l?d
(2)小明在測量后作出的 T2-l 圖線如圖 S7-5 所示，則他測得的結果是 g＝________m/s2(結果保留 2 位小數).
(3)為了減小誤差，應從最高點還是最低點開始計時，請簡述理由：__________________________________________________
________________________________________________________.
