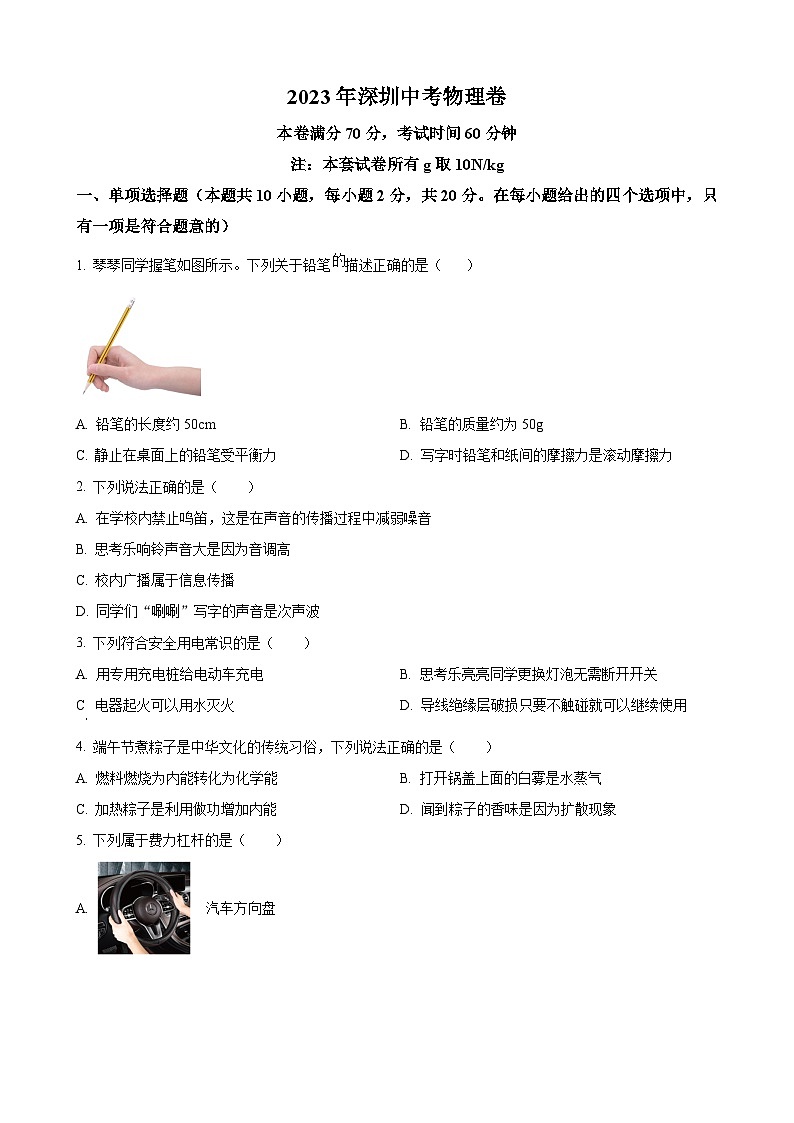

?2023年深圳中考物理卷
本卷滿分70分，考試時間60分鐘
注：本套試卷所有g(shù)取10N/kg
一、單項選擇題（本題共10小題，每小題2分，共20分。在每小題給出的四個選項中，只有一項是符合題意的）
1. 琴琴同學握筆如圖所示。下列關于鉛筆描述正確的是（ ）

A. 鉛筆的長度約50cm B. 鉛筆的質量約為50g
C. 靜止在桌面上的鉛筆受平衡力 D. 寫字時鉛筆和紙間的摩擦力是滾動摩擦力
2. 下列說法正確的是（　?。?br /> A. 在學校內禁止鳴笛，這是在聲音的傳播過程中減弱噪音
B. 思考樂響鈴聲音大是因為音調高
C. 校內廣播屬于信息傳播
D. 同學們“唰唰”寫字的聲音是次聲波
3. 下列符合安全用電常識的是（　?。?br /> A. 用專用充電樁給電動車充電 B. 思考樂亮亮同學更換燈泡無需斷開開關
C 電器起火可以用水滅火 D. 導線絕緣層破損只要不觸碰就可以繼續使用
4. 端午節煮粽子是中華文化的傳統習俗，下列說法正確的是（　　）
A. 燃料燃燒為內能轉化為化學能 B. 打開鍋蓋上面的白霧是水蒸氣
C. 加熱粽子是利用做功增加內能 D. 聞到粽子的香味是因為擴散現象

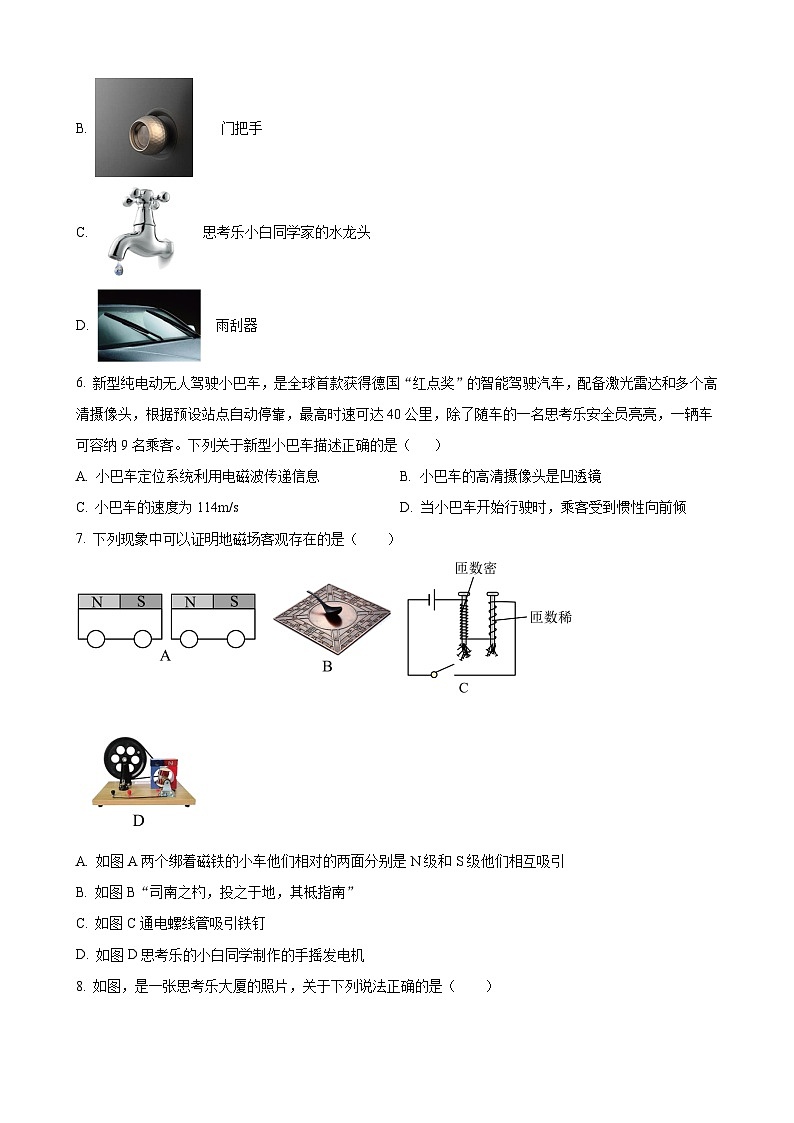

5. 下列屬于費力杠桿的是（　?。?br /> A. 汽車方向盤
B. 門把手
C. 思考樂小白同學家的水龍頭
D. 雨刮器
6. 新型純電動無人駕駛小巴車，是全球首款獲得德國“紅點獎”的智能駕駛汽車，配備激光雷達和多個高清攝像頭，根據預設站點自動停靠，最高時速可達40公里，除了隨車的一名思考樂安全員亮亮，一輛車可容納9名乘客。下列關于新型小巴車描述正確的是（ ）
A. 小巴車定位系統利用電磁波傳遞信息 B. 小巴車的高清攝像頭是凹透鏡
C. 小巴車的速度為114m/s D. 當小巴車開始行駛時，乘客受到慣性向前傾
7. 下列現象中可以證明地磁場客觀存在的是（　?。?br />
A. 如圖A兩個綁著磁鐵的小車他們相對的兩面分別是N級和S級他們相互吸引
B. 如圖B“司南之杓，投之于地，其柢指南”
C. 如圖C通電螺線管吸引鐵釘
D. 如圖D思考樂的小白同學制作的手搖發電機

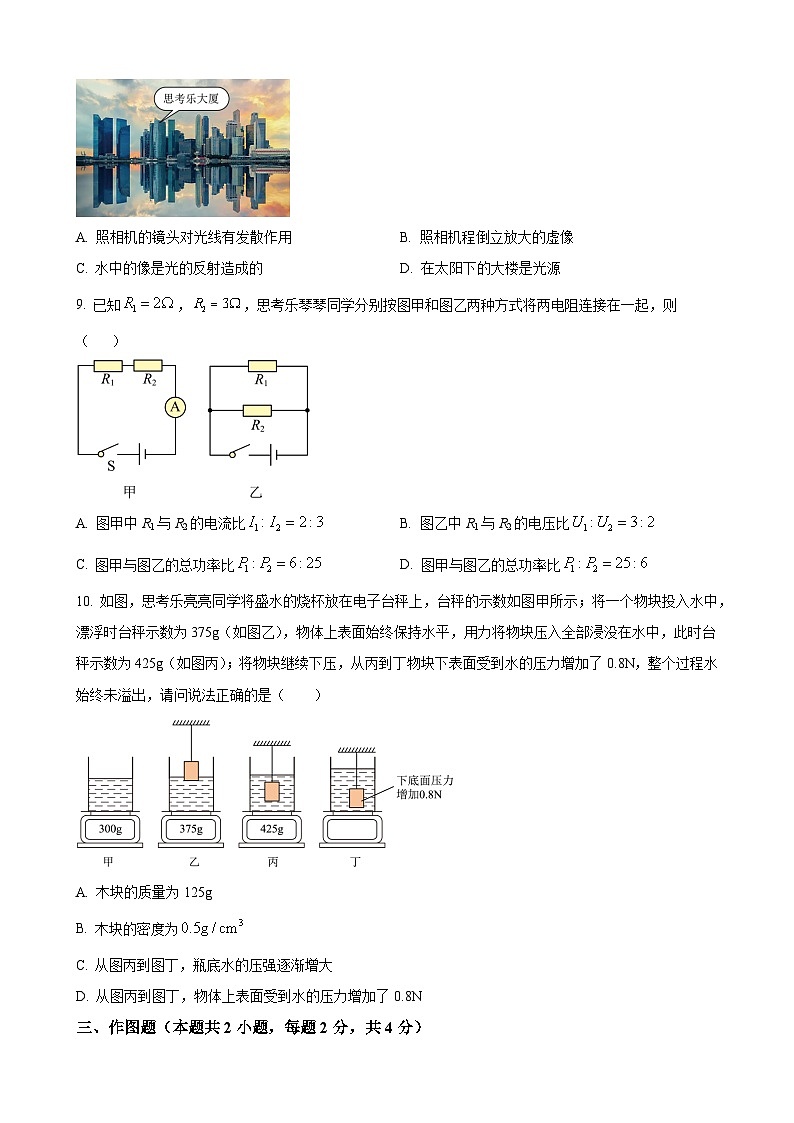

8. 如圖，是一張思考樂大廈的照片，關于下列說法正確的是（　?。?br />
A. 照相機的鏡頭對光線有發散作用 B. 照相機程倒立放大的虛像
C. 水中的像是光的反射造成的 D. 在太陽下的大樓是光源
9. 已知，，思考樂琴琴同學分別按圖甲和圖乙兩種方式將兩電阻連接在一起，則（ ）

A. 圖甲中R1與R2的電流比 B. 圖乙中R1與R2的電壓比
C. 圖甲與圖乙的總功率比 D. 圖甲與圖乙的總功率比
10. 如圖，思考樂亮亮同學將盛水的燒杯放在電子臺秤上，臺秤的示數如圖甲所示；將一個物塊投入水中，漂浮時臺秤示數為375g（如圖乙），物體上表面始終保持水平，用力將物塊壓入全部浸沒在水中，此時臺秤示數為425g（如圖丙）；將物塊繼續下壓，從丙到丁物塊下表面受到水的壓力增加了0.8N，整個過程水始終未溢出，請問說法正確的是（　?。?br />
A. 木塊的質量為125g
B. 木塊的密度為
C. 從圖丙到圖丁，瓶底水的壓強逐漸增大
D. 從圖丙到圖丁，物體上表面受到水的壓力增加了0.8N
三、作圖題（本題共2小題，每題2分，共4分）
11. 思考樂的小白同學用斜向右上的拉力拉動物體向右做勻速運動，請在圖中：
①畫出繩子對手的拉力F，
②物塊受到的摩擦力f。

12. 畫出兩條光線經透鏡折射后的光路。

四、填空題（本題共4小題，每空1分，共22分）
13. 如圖所示，樂亮亮同學做了如下測量：

如圖1，物體質量為：______g；
如圖2，停表讀數為：______s；
如圖3，彈簧測力計讀數為：______N。
14. 如圖甲，A、B是兩個完全相同物體，思考樂琴琴同學分別將A、B兩物體拉到斜面頂端，對物體做功情況如圖乙所示，請問對物體A做的有用功是______J，對物體B做的額外功是______J。

15. 已知：電源電壓為3V，小燈泡額定電壓為2.5V，滑動變阻器（30Ω，1.2A）

（1）請幫助思考樂亮亮根據電路圖，連接實物圖；（要求：滑片在最右端時，電阻最大。）（ ）
（2）在閉合開關前，滑動變阻器滑片需要調到端______（選填“M”或“N”）；
（3）思考樂亮亮同學檢查電路連接正確，并且電路元件沒有故障后，閉合開關，發現小燈泡不發光，電流表偏轉角度很小，請問故障原因是：______，接下來亮亮同學的提作方法是：______；
（4）實驗數據如下圖：
電壓U/V
1
1.5
2
2.5
2.8
電流I/A
0.14
0.21
0.27
0.3
0.31
請問：正常發光時，小燈泡的電阻是：______Ω；
（5）由實驗數據說明：小燈泡的電阻隨電壓的增大而______ ；（選填：“增大”，“變小”或“不變”）
（6）思考樂小白同學在電路連接正確后，閉合開關，小燈泡亮了一下之后就熄滅，電流表無示數，電壓表有示數，請在圖丙中，畫出電壓表指針指的位置。（用帶箭頭的線段表示）（ ）
16. 思考樂琴琴同學探究壓強與受力面積的關系，得出一個錯誤的結論。

（1）誰的壓力大______，誰的受力面積大______ ；（選填“海綿的大”“沙坑的大”“兩個相等”）
（2）改進這兩個實驗的意見：______；
（3）對比甲圖選擇下面一個______對比探究壓強和壓力大小的關系。

17. 如圖甲所示，思考樂琴琴同學探究“水的沸騰與加熱時間的關系”，水的質量為100g，實驗過程中溫度隨時間變化的關系如下表。

min
0
05
1
1.5
2
......
12
℃
94
？
96
97
98
......
98
（1）當加熱0.5min時，溫度計示數如圖乙，讀數為______℃；
（2）根據示數研究得出水沸騰時的溫度變化特征是：水沸騰時持續吸熱，溫度______；（選填“升高”、“降低”或“不變”）
（3）思考樂琴琴同學實驗過程中，水沸騰時溫度小于100℃，原因是______；
（4）如何減少加熱時間，請給思考樂琴琴同學提個建議：______；
（5）水在1分鐘內吸收的熱量為______J；
（6）根據第（5）步進一步探究，水沸騰后繼續加熱了10分鐘，水的質量少了4g，探究蒸發1克水吸收了多少熱量？（忽略熱量損失）（ ）
五、計算題（本題共2小題，17題7分，18題9分，共16分）
18. 如圖1是古時勞動人民亮亮同學用工具播起木料的情景，如圖二中已知其中，木料的體積為，木塊的密度為。
（1）求木材所受重力？
（2）如圖2，在B端有一木材對繩子的力F1為，當F2為大時，木料剛好被抬起？
（3）隨著時代發展，亮亮同學發現吊車能更方便地提起重物。如圖3用一吊車勻速向上提起木材，已知提升的功率為，那這個吊車在10s內可以將該木料提升的高度為多高？

19. R是一個隨推力F變化而變化的電阻，F(xiàn)與R的關系如圖甲所示?，F(xiàn)有如圖乙，丙的兩個電路，為定值電阻，阻值為20Ω，電源電壓恒為6V，電流表量程為0~0.6A。
（1）當小白同學推力為0時，求電阻R的阻值；
（2）用300N力推電阻，求的電功率（圖乙）；
（3）圖丙中，當干路電流不超過電流表量程時，小白同學推力F的最大值。

六、綜合題（本題共1小題，每空1分，共8分）
20. 閱讀下列文字，回答下列問題：

（1）船閘的工作原理是______，圖乙中船相對于大壩是______（填運動或靜止）；
（2）圖丙中定滑輪的作用是______ ；
（3）思考樂琴琴同學在大壩上看到水面波光，是因為水面部分區域發生了______反射，一艘重2000噸的輪船駛?cè)牒又?，受到的浮力為______ ；
（4）圖丙的電梯：船上升速度為18m/min，則重物下降速度為______m/s，若船與江水總重為1.5萬噸，則電梯功率為______ ；
（5）如圖丁所示，已知：電梯中4個發電機的電能與機械能的轉換比為10∶6，已知電源電壓恒定為U，求時通過每個發電機的電流為______ 。







2023年深圳中考物理卷
本卷滿分70分，考試時間60分鐘
注：本套試卷所有g(shù)取10N/kg
一、單項選擇題（本題共10小題，每小題2分，共20分。在每小題給出的四個選項中，只有一項是符合題意的）
1. 琴琴同學握筆如圖所示。下列關于鉛筆的描述正確的是（ ）

A. 鉛筆的長度約50cm B. 鉛筆的質量約為50g
C. 靜止在桌面上的鉛筆受平衡力 D. 寫字時鉛筆和紙間的摩擦力是滾動摩擦力
【答案】C
【解析】
【詳解】A．鉛筆的長度約為20cm，故A錯誤；
B．鉛筆的質量約為0.01kg，合10g，故B錯誤；
C．靜止在桌面上的鉛筆，是一種平衡狀態，受平衡力，故C正確；
D．寫字時鉛筆和紙間的摩擦力是滑動摩擦力，故D錯誤。
故選C。
2. 下列說法正確的是（　?。?br /> A. 在學校內禁止鳴笛，這是在聲音的傳播過程中減弱噪音
B. 思考樂響鈴聲音大是因為音調高
C. 校內廣播屬于信息傳播
D. 同學們“唰唰”寫字的聲音是次聲波
【答案】C
【解析】
【詳解】A．在學校內禁止鳴笛，是禁止聲源發出聲音，這是在聲源處減弱噪音，故A錯誤；
B．思考樂響鈴聲音大是指聲音的音量大，即響度大，故B錯誤；
C．校內廣播是通過聲音告訴學生信息，故屬于信息傳播，故C正確；
D．次聲波是人類聽覺范圍以外的聲音，同學們“唰唰”寫字的聲音能被聽見，所以不是次聲波，故D錯誤。
故選C。
3. 下列符合安全用電常識的是（　?。?br /> A. 用專用充電樁給電動車充電 B. 思考樂亮亮同學更換燈泡無需斷開開關
C. 電器起火可以用水滅火 D. 導線絕緣層破損只要不觸碰就可以繼續使用
【答案】A
【解析】
【詳解】A．用專用充電樁給電動車充電，防止電流過大，引起火災，故A符合題意；
B．更換燈泡必須斷開開關，防止發生觸電事故，故B不符合題意；
C．由于水是導體，所以電器起火不能用水滅火，防止觸電，故C不符合題意；
D．導線絕緣層破損，會造成短路，不能繼續使用，故D不符合題意。
故選A。
4. 端午節煮粽子是中華文化的傳統習俗，下列說法正確的是（　?。?br /> A. 燃料燃燒為內能轉化為化學能 B. 打開鍋蓋上面的白霧是水蒸氣
C. 加熱粽子是利用做功增加內能 D. 聞到粽子的香味是因為擴散現象
【答案】D
【解析】
【詳解】A．燃料燃燒時發生化學反應，并釋放出熱量，所以是化學能轉化為內能，故A錯誤；
B．打開鍋蓋上面的白霧是水蒸氣液化形成的小水滴，故B錯誤；
C．加熱粽子時，開水放出熱量，粽子吸收熱量，所以是通過熱傳遞增加內能，故C錯誤；
D．聞到粽子的香味是香味分子不停地做無規則運動，是擴散現象，故D正確。
故選D。
5. 下列屬于費力杠桿的是（　　）
A. 汽車方向盤
B. 門把手
C. 思考樂小白同學家的水龍頭
D. 雨刮器
【答案】D
【解析】
【詳解】ABC．汽車方向盤、門把手、水龍頭屬于輪軸，是輪轉動帶動軸轉動，動力臂大于阻力臂，相當于省力杠桿，故ABC不符合題意；
D．雨刮器屬于輪軸，是軸轉動帶輪轉動，故阻力臂大于動力臂，相當于費力杠桿，故D符合題意。
故選D。
6. 新型純電動無人駕駛小巴車，是全球首款獲得德國“紅點獎”的智能駕駛汽車，配備激光雷達和多個高清攝像頭，根據預設站點自動?？?，最高時速可達40公里，除了隨車的一名思考樂安全員亮亮，一輛車可容納9名乘客。下列關于新型小巴車描述正確的是（ ）
A. 小巴車定位系統利用電磁波傳遞信息 B. 小巴車的高清攝像頭是凹透鏡
C. 小巴車的速度為114m/s D. 當小巴車開始行駛時，乘客受到慣性向前傾
【答案】A
【解析】
【詳解】A．電磁波可以在真空中傳播，定位系統是利用電磁波傳遞信息的，故A正確；
B．?dāng)z像頭的鏡頭是凸透鏡，故B錯誤；
C．最高時速可達40公里，表示40km/h，則

故C錯誤；
D．慣性是物體的一種固有屬性，不能說受到慣性，故D錯誤。
故選A。
7. 下列現象中可以證明地磁場客觀存在的是（　　）

A. 如圖A兩個綁著磁鐵的小車他們相對的兩面分別是N級和S級他們相互吸引
B. 如圖B“司南之杓，投之于地，其柢指南”
C. 如圖C通電螺線管吸引鐵釘
D. 如圖D思考樂的小白同學制作的手搖發電機
【答案】B
【解析】
【詳解】A．兩個綁著磁鐵的小車他們相對的兩面分別是N級和S級他們相互吸引，證明異名磁極相吸引，故A不符合題意；
B．“司南之杓，投之于地，其柢指南”，杓的柄始終指南是受到地磁場的作用，證明地磁場客觀存在，故B符合題意；
C．通電螺線管吸引鐵釘，證明電流具有磁效應，故C不符合題意；
D．手搖發電機證利用電磁感應現象，證明導體切割磁感線，能產生感應電流，故D不符合題意。
故選B。
8. 如圖，是一張思考樂大廈的照片，關于下列說法正確的是（　?。?br />
A. 照相機的鏡頭對光線有發散作用 B. 照相機程倒立放大的虛像
C. 水中的像是光的反射造成的 D. 在太陽下的大樓是光源
【答案】C
【解析】
【詳解】A．照相機的鏡頭是凸透鏡，凸透鏡對光線有會聚作用，故A錯誤；
B．使用照相機時，物距大于二倍焦距，所以成倒立縮小的實像，故B錯誤；
C．水中的像是平面鏡成像現象，是光的反射造成的，故C正確；
D．光源能自己發光，大樓反射太陽光，大樓自己不會發光，所以大樓不是光源，故D錯誤。
故選C。
9. 已知，，思考樂琴琴同學分別按圖甲和圖乙兩種方式將兩電阻連接在一起，則（ ）

A. 圖甲中R1與R2電流比 B. 圖乙中R1與R2的電壓比
C. 圖甲與圖乙的總功率比 D. 圖甲與圖乙的總功率比
【答案】C
【解析】
【詳解】A．圖甲中兩電阻串聯，根據串聯電路中電流處處相等可知，通過與的電流相等，即

故A不符合題意；
B．圖乙中兩電阻并聯，根據并聯電路的電壓規律可知， 與兩端的電壓相等，則

故B不符合題意；
CD．根據電功率的公式

可得


圖甲與圖乙的總功率比

故C符合題意，D不符合題意。
故選C。
10. 如圖，思考樂亮亮同學將盛水的燒杯放在電子臺秤上，臺秤的示數如圖甲所示；將一個物塊投入水中，漂浮時臺秤示數為375g（如圖乙），物體上表面始終保持水平，用力將物塊壓入全部浸沒在水中，此時臺秤示數為425g（如圖丙）；將物塊繼續下壓，從丙到丁物塊下表面受到水的壓力增加了0.8N，整個過程水始終未溢出，請問說法正確的是（　?。?br />
A. 木塊的質量為125g
B. 木塊的密度為
C. 從圖丙到圖丁，瓶底水的壓強逐漸增大
D. 從圖丙到圖丁，物體上表面受到水的壓力增加了0.8N
【答案】D
【解析】
【詳解】A．將盛水的燒杯放在電子臺秤上，示數為300g，則燒杯和水的質量為300g，將物塊投入水中，漂浮時臺秤示數為375g，則燒杯、水和物體的質量為375g，所以物體的質量
m=375g-300g=75g
故A錯誤；
B．用力將物塊壓入全部浸沒在水中，此時臺秤示數為425g，則排開水的重力
m排=425g-300g=125g
則物體的體積

則物體的密度

故B錯誤；
C．從圖丙到圖丁，物體始終浸沒在水中，水面不再升高，由p=ρgh可知，瓶底水的壓強不變，故C錯誤；
D．從圖丙到圖丁，物塊下表面受到水的壓力增加了0.8N，由于物體上表面和物塊下表面變化的深度相同，所以物體上表面受到水的壓力也增加了0.8N，故D正確。
故選D。
三、作圖題（本題共2小題，每題2分，共4分）
11. 思考樂的小白同學用斜向右上的拉力拉動物體向右做勻速運動，請在圖中：
①畫出繩子對手的拉力F，
②物塊受到的摩擦力f。

【答案】
【解析】
【詳解】小白同學用斜向右上的拉力拉動物體，根據力的作用的相互性，繩子對手的拉力沿著繩子向下；物體沿水平面向右勻速運動，物塊受到的摩擦力水平向左。如圖所示：

12. 畫出兩條光線經透鏡折射后的光路。

【答案】
【解析】
【詳解】由于凸透鏡能將平行光會聚到焦點上，所以平行于主光軸的光，經過凸透鏡折射，經過焦點；經過光心的光，不發生折射，沿原來的傳播方向傳播，如下圖所示：

四、填空題（本題共4小題，每空1分，共22分）
13. 如圖所示，樂亮亮同學做了如下測量：

如圖1，物體質量為：______g；
如圖2，停表讀數為：______s；
如圖3，彈簧測力計讀數為：______N。
【答案】 ①. 100.6 ②. 100.8 ③. 2.6
【解析】
【詳解】[1]標尺分度值為0.2g，天平稱得物體的質量為
m=100g+0.6g=100.6g
[2]由圖2可得小表盤中讀數為1min，指針偏過中間刻度線，所以大表盤讀數為40.8s，則停表讀數為100.8s。
[3]彈簧測力計的分度值為0.2N，由圖知彈簧測力計的讀數為2.6N。
14. 如圖甲，A、B是兩個完全相同的物體，思考樂琴琴同學分別將A、B兩物體拉到斜面頂端，對物體做功情況如圖乙所示，請問對物體A做的有用功是______J，對物體B做的額外功是______J。

【答案】 ① 2 ②. 0.5
【解析】
【詳解】[1]由圖乙可知，對物體A做的總功為3J，額外功為1J，故對物體A做的有用功
W有=WA總-WA額=3J-1J=2J
[2] A、B是兩個完全相同的物體，都拉到斜面頂端，故對物體B做的有用功和對物體A做的有用功相同；由圖乙可知，對物體B做的總功為2.5J，故對物體B做的額外功
WB額=WB總-W有=2.5J-2J=0.5J
15. 已知：電源電壓為3V，小燈泡額定電壓為2.5V，滑動變阻器（30Ω，1.2A）

（1）請幫助思考樂亮亮根據電路圖，連接實物圖；（要求：滑片在最右端時，電阻最大。）（ ）
（2）在閉合開關前，滑動變阻器滑片需要調到端______（選填“M”或“N”）；
（3）思考樂亮亮同學檢查電路連接正確，并且電路元件沒有故障后，閉合開關，發現小燈泡不發光，電流表偏轉角度很小，請問故障原因是：______，接下來亮亮同學的提作方法是：______；
（4）實驗數據如下圖：
電壓U/V
1
1.5
2
2.5
2.8
電流I/A
0.14
0.21
0.27
0.3
0.31
請問：正常發光時，小燈泡的電阻是：______Ω；
（5）由實驗數據說明：小燈泡的電阻隨電壓的增大而______ ；（選填：“增大”，“變小”或“不變”）
（6）思考樂小白同學在電路連接正確后，閉合開關，小燈泡亮了一下之后就熄滅，電流表無示數，電壓表有示數，請在圖丙中，畫出電壓表指針指的位置。（用帶箭頭的線段表示）（ ）
【答案】 ①. ②. N ③. 燈泡的實際功率很小 ④. 移動滑動變阻器滑片 ⑤. 8.3 ⑥. 增大 ⑦.
【解析】
【詳解】（1）[1]滑動變阻器滑片在最右端時阻值最大，所以滑動變阻器應接左下接線柱，如圖所示：

（2）[2]在閉合開關前，滑動變阻器滑片需要調到N端，使得滑動變阻器為最大阻值，保護電路。
（3）[3]閉合開關前，滑動變阻器接入電路阻值為最大阻值，閉合開關，由于電路總電阻很大，電路電流較小，燈泡的實際功率很小，可能不足以引起燈泡發光。
[4]閉合開關后，如果燈泡不亮，應移動滑動變阻器滑片，減小電路的總電阻，使電燈泡發光。
（4）[5]由題意可知小燈泡的額定電壓是2.5V，所以小燈泡正常發光時，電壓為2.5V，而電流由表中數據得0.3A，所以小燈泡電阻為

（5）[6]由表中數據得電壓為1V，電流為0.14A，小燈泡電阻為

由表中數據得電壓為1.5V，電流為0.21A，小燈泡電阻為

由表中數據得電壓為2V，電流為0.27A，小燈泡電阻為

由表中數據得電壓為2.8V，電流為0.31A，小燈泡電阻為

所以小燈泡的電阻隨電壓的增大而增大。
（6）[7]閉合開關，小燈泡亮了一下之后就熄滅，電流表無示數，電壓表有示數，說明小燈泡斷路了，電壓表測電源的電壓示數接近電源電壓3V，如圖所示：

16. 思考樂琴琴同學探究壓強與受力面積的關系，得出一個錯誤的結論。

（1）誰的壓力大______，誰的受力面積大______ ；（選填“海綿的大”“沙坑的大”“兩個相等”）
（2）改進這兩個實驗的意見：______；
（3）對比甲圖選擇下面一個______對比探究壓強和壓力大小的關系。

【答案】 ①. 兩個相等 ②. 海綿的大 ③. 都用海綿（或沙坑）來進行實驗 ④. A
【解析】
【詳解】（1）[1]兩個實驗中都是同一個物體，對海綿或沙坑的壓力一樣大。
[2]海綿中物體橫放，沙坑中物體豎放，由圖可得，海綿受力面積大。
（2）[3]實驗為探究壓強與受力面積，應只改變受力面積大小，下面的受力物體保持不變，故改進意見為：甲、乙都用海綿進行實驗或甲、乙都用沙坑進行實驗。
（3）[4] 要探究壓強和壓力大小的關系，應保持受力面積相同，受力物體相同，只改變壓力大小，對比甲圖，應該選擇A。
17. 如圖甲所示，思考樂琴琴同學探究“水的沸騰與加熱時間的關系”，水的質量為100g，實驗過程中溫度隨時間變化的關系如下表。

min
0
0.5
1
1.5
2
......
12
℃
94
？
96
97
98
......
98
（1）當加熱0.5min時，溫度計示數如圖乙，讀數為______℃；
（2）根據示數研究得出水沸騰時的溫度變化特征是：水沸騰時持續吸熱，溫度______；（選填“升高”、“降低”或“不變”）
（3）思考樂琴琴同學實驗過程中，水沸騰時溫度小于100℃，原因是______；
（4）如何減少加熱時間，請給思考樂琴琴同學提個建議：______；
（5）水在1分鐘內吸收的熱量為______J；
（6）根據第（5）步進一步探究，水沸騰后繼續加熱了10分鐘，水的質量少了4g，探究蒸發1克水吸收了多少熱量？（忽略熱量損失）（ ）
【答案】 ①. 95 ②. 不變 ③. 當?shù)卮髿鈮盒∮?標準大氣壓 ④. 減少水的質量 ⑤. 840 ⑥. 2100J
【解析】
【詳解】（1）[1]由乙圖可知，溫度計的分度值為1℃，溫度計示數為95℃。
（2）[2]由表中數據可知，從第2min開始，水溫保持98℃不變，所以可得出水沸騰時的溫度變化特征是：水沸騰時持續吸熱，溫度不變。
（3）[3]由于在1標準大氣壓下，水的沸點為100℃，水的沸點隨氣壓的降低而降低，所以當氣壓小于1標準大氣壓時，水沸騰時溫度小于100℃。
（4）[4]為了減少加熱時間，可以用初溫較高的熱水，或者減小水的質量。
（5）[5]由表中數據可知，水在1min內，溫度由94℃上升至96℃，則水在1分鐘內吸收熱量

（6）[6]水沸騰后繼續加熱了10分鐘，水的質量少了4g，則蒸發1克水吸收的熱量

五、計算題（本題共2小題，17題7分，18題9分，共16分）
18. 如圖1是古時勞動人民亮亮同學用工具播起木料的情景，如圖二中已知其中，木料的體積為，木塊的密度為。
（1）求木材所受重力？
（2）如圖2，在B端有一木材對繩子的力F1為，當F2為大時，木料剛好被抬起？
（3）隨著時代發展，亮亮同學發現吊車能更方便地提起重物。如圖3用一吊車勻速向上提起木材，已知提升的功率為，那這個吊車在10s內可以將該木料提升的高度為多高？

【答案】（1）2×104N；（2）2×103N；（3）5m
【解析】
【詳解】解：（1）木料的體積為，木塊的密度為，則木材所受重力

（2）在B端有一木材對繩子的力F1為，由杠桿平衡條件可得

由于

則木料剛好被抬起時，力F2大小

（3）提升的功率為，由

得，吊車勻速向上提起木材，拉力等于木料重力，則提升速度

吊車在10s內可以將該木料提升的高度

答：（1）木材所受重力為2×104N；
（2）當F2為2×103N，木料剛好被抬起；
（3）吊車在10s內可以將該木料提升的高度為5m。
19. R是一個隨推力F變化而變化的電阻，F(xiàn)與R的關系如圖甲所示。現有如圖乙，丙的兩個電路，為定值電阻，阻值為20Ω，電源電壓恒為6V，電流表量程為0~0.6A。
（1）當小白同學推力為0時，求電阻R的阻值；
（2）用300N的力推電阻，求的電功率（圖乙）；
（3）圖丙中，當干路電流不超過電流表量程時，小白同學推力F的最大值。

【答案】（1）40Ω；（2）0.8W；（3）200N
【解析】
【詳解】解：（1）由題圖甲可知，當推力為0時，電阻R的阻值為40Ω。
（2）用300N的力推電阻時，電阻R的阻值為10Ω，電路中的電流

的電功率

（3）圖丙電路中，通過的電流

電流表允許通過的最大電流為0.6A，因為R與并聯，則通過R的最大電流

根據歐姆定律可得，R的阻值最小

由題圖甲可知，此時的推力為200N，隨著推力的增大，R的阻值減小，故最大推力為200N。
答：（1）推力為0時，電阻R的阻值為40Ω；
（2）圖乙中的電功率為0.8W；
（3）小白同學推力F的最大值為200N。
六、綜合題（本題共1小題，每空1分，共8分）
20. 閱讀下列文字，回答下列問題：

（1）船閘的工作原理是______，圖乙中船相對于大壩是______（填運動或靜止）；
（2）圖丙中定滑輪的作用是______ ；
（3）思考樂琴琴同學在大壩上看到水面波光，是因為水面部分區域發生了______反射，一艘重2000噸的輪船駛?cè)牒又校艿降母×開_____ ；
（4）圖丙的電梯：船上升速度為18m/min，則重物下降速度為______m/s，若船與江水總重為1.5萬噸，則電梯功率為______ ；
（5）如圖丁所示，已知：電梯中4個發電機的電能與機械能的轉換比為10∶6，已知電源電壓恒定為U，求時通過每個發電機的電流為______ 。

【答案】 ①. 連通器 ②. 運動 ③. 改變力的方向 ④. 鏡面 ⑤. ⑥. 0.3 ⑦. ⑧.
【解析】
【詳解】（1）[1]船閘利用連通器原理工作的。
[2]船在船閘內向左運動，相對于大壩位置發生改變，所以是運動的。
（2）[3]圖中定滑輪的作用是可以改變力的方向。
（3）[4]在大壩上看到水面波光，是因為水面部分區域發生鏡面發射，有大量的光反射進眼睛，使水面看起來波光粼粼。
[5] 一艘重2000噸的輪船駛?cè)牒又?，船漂浮在水面，受到的浮力大小等于重力的大?br />
（4）[6]重物下降的速度等于船的上升速度，則重物下降的速度

[7] 船與江水可以看做勻速上升，由二力平衡知識可知，電梯對船與江水的力等于船與江水受到的重力

電梯的功率

（5）時電梯的機械能功率為P，則4個發電機的電能與機械能的轉換比為10∶6，設每個發電機的功率為，則

則

根據可得
