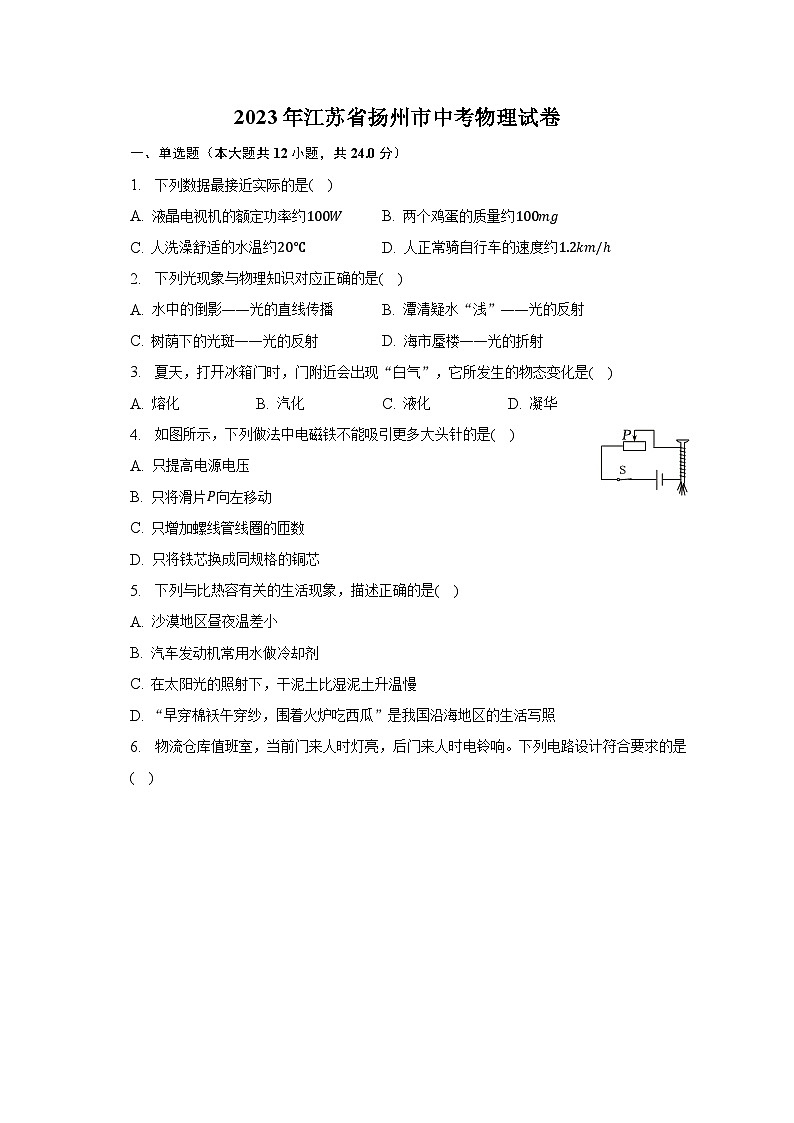

?2023年江蘇省揚州市中考物理試卷
一、單選題（本大題共12小題，共24.0分）
1. 下列數據最接近實際的是(????)
A. 液晶電視機的額定功率約100W B. 兩個雞蛋的質量約100mg
C. 人洗澡舒適的水溫約20℃ D. 人正常騎自行車的速度約1.2km/h
2. 下列光現象與物理知識對應正確的是(????)
A. 水中的倒影——光的直線傳播 B. 潭清疑水“淺”——光的反射
C. 樹蔭下的光斑——光的反射 D. 海市蜃樓——光的折射
3. 夏天，打開冰箱門時，門附近會出現“白氣”，它所發生的物態變化是(????)
A. 熔化 B. 汽化 C. 液化 D. 凝華
4. 如圖所示，下列做法中電磁鐵不能吸引更多大頭針的是(????)
A. 只提高電源電壓
B. 只將滑片P向左移動
C. 只增加螺線管線圈的匝數
D. 只將鐵芯換成同規格的銅芯
5. 下列與比熱容有關的生活現象，描述正確的是(????)
A. 沙漠地區晝夜溫差小
B. 汽車發動機常用水做冷卻劑
C. 在太陽光的照射下，干泥土比濕泥土升溫慢
D. “早穿棉襖午穿紗，圍著火爐吃西瓜”是我國沿海地區的生活寫照

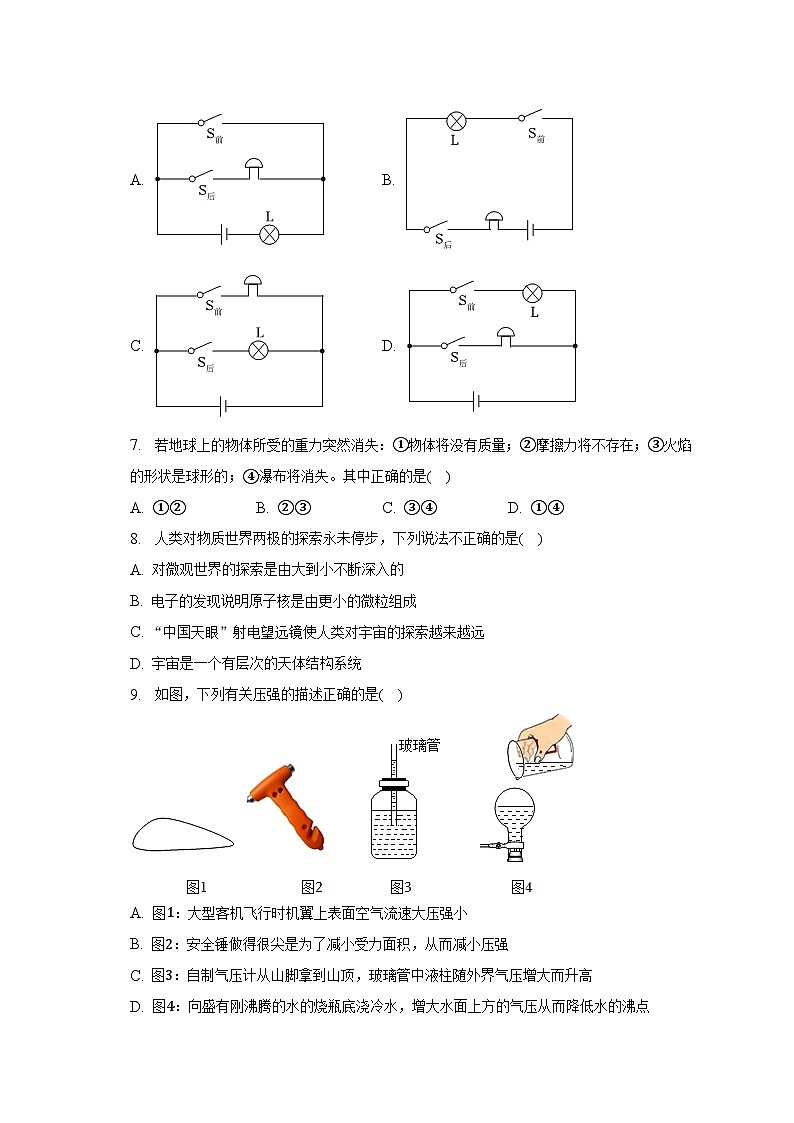

6. 物流倉庫值班室，當前門來人時燈亮，后門來人時電鈴響。下列電路設計符合要求的是(????)
A. B.
C. D.
7. 若地球上的物體所受的重力突然消失：①物體將沒有質量；②摩擦力將不存在；③火焰的形狀是球形的；④瀑布將消失。其中正確的是(????)
A. ①② B. ②③ C. ③④ D. ①④
8. 人類對物質世界兩極的探索永未停步，下列說法不正確的是(????)
A. 對微觀世界的探索是由大到小不斷深入的
B. 電子的發現說明原子核是由更小的微粒組成
C. “中國天眼”射電望遠鏡使人類對宇宙的探索越來越遠
D. 宇宙是一個有層次的天體結構系統
9. 如圖，下列有關壓強的描述正確的是(????)

A. 圖1：大型客機飛行時機翼上表面空氣流速大壓強小
B. 圖2：安全錘做得很尖是為了減小受力面積，從而減小壓強
C. 圖3：自制氣壓計從山腳拿到山頂，玻璃管中液柱隨外界氣壓增大而升高
D. 圖4：向盛有剛沸騰的水的燒瓶底澆冷水，增大水面上方的氣壓從而降低水的沸點

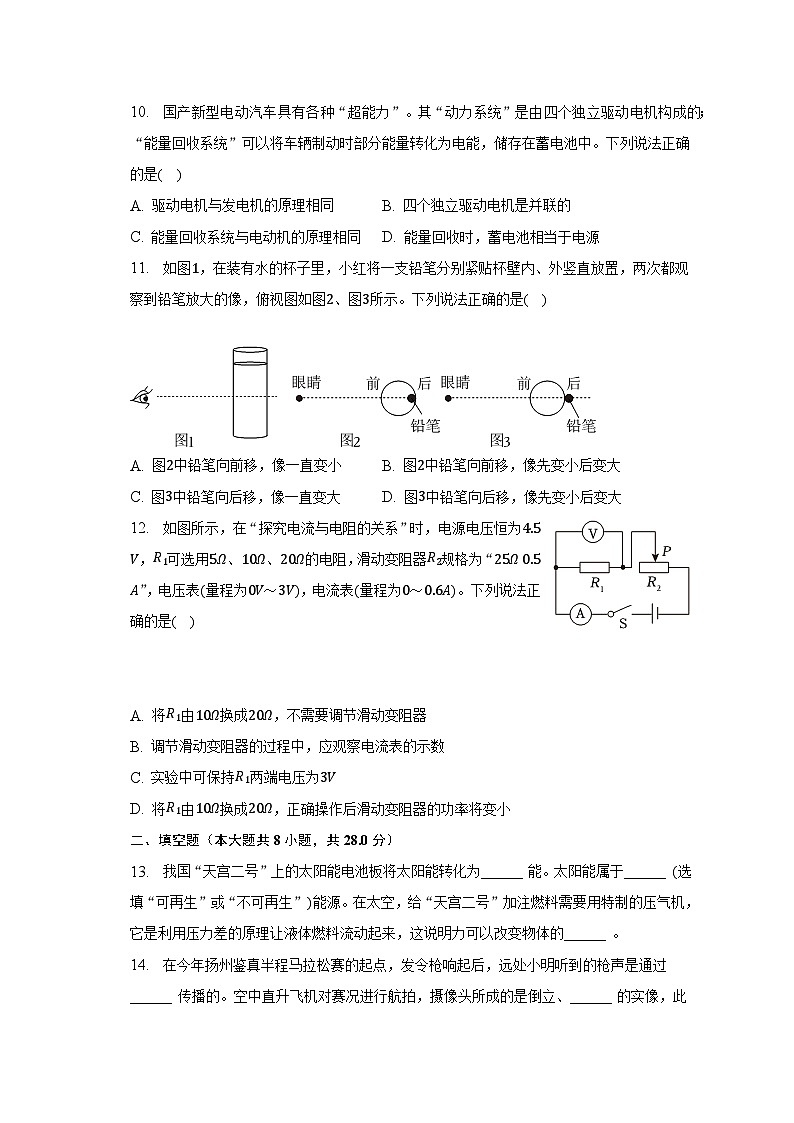

10. 國產新型電動汽車具有各種“超能力”。其“動力系統”是由四個獨立驅動電機構成的；“能量回收系統”可以將車輛制動時部分能量轉化為電能，儲存在蓄電池中。下列說法正確的是(????)
A. 驅動電機與發電機的原理相同 B. 四個獨立驅動電機是并聯的
C. 能量回收系統與電動機的原理相同 D. 能量回收時，蓄電池相當于電源
11. 如圖1，在裝有水的杯子里，小紅將一支鉛筆分別緊貼杯壁內、外豎直放置，兩次都觀察到鉛筆放大的像，俯視圖如圖2、圖3所示。下列說法正確的是(????)


A. 圖2中鉛筆向前移，像一直變小 B. 圖2中鉛筆向前移，像先變小后變大
C. 圖3中鉛筆向后移，像一直變大 D. 圖3中鉛筆向后移，像先變小后變大
12. 如圖所示，在“探究電流與電阻的關系”時，電源電壓恒為4.5V，R1可選用5Ω、10Ω、20Ω的電阻，滑動變阻器R2規格為“25Ω?0.5A”，電壓表(量程為0V～3V)，電流表(量程為0～0.6A)。下列說法正確的是(????)


A. 將R1由10Ω換成20Ω，不需要調節滑動變阻器
B. 調節滑動變阻器的過程中，應觀察電流表的示數
C. 實驗中可保持R1兩端電壓為3V
D. 將R1由10Ω換成20Ω，正確操作后滑動變阻器的功率將變小
二、填空題（本大題共8小題，共28.0分）
13. 我國“天宮二號”上的太陽能電池板將太陽能轉化為_(kāi)_____ 能。太陽能屬于______ (選填“可再生”或“不可再生”)能源。在太空，給“天宮二號”加注燃料需要用特制的壓氣機，它是利用壓力差的原理讓液體燃料流動起來，這說明力可以改變物體的______ 。
14. 在今年揚州鑒真半程馬拉松賽的起點，發令槍響起后，遠處小明聽到的槍聲是通過______ 傳播的。空中直升飛機對賽況進行航拍，攝像頭所成的是倒立、______ 的實像，此時物體離鏡頭的距離u與鏡頭焦距f之間的關系是______ 。市民通過______ 波將手機拍的照片發朋友圈。
15. 在地球上，對列車速度影響較大的因素除了自身的動力外，還有車與軌道間的______ 力。我國在超高速磁懸浮領域的技術全球領先，磁懸浮列車?yán)胈_____ 實現列車與軌道之間的懸浮。杭州距上海約200km，未來中國超級高鐵的速度可達1000km/h，只需要______ min即可到達。
16. 小淼在家自制了一杯顏色深淺不同的藍莓汁，能透過玻璃杯看到藍莓汁，是因?yàn)椴ＡУ腳_____ 好。靜置一段時間后，藍莓汁的顏色變均勻，是因?yàn)開_____ 。接著他用托盤天平、量筒和小燒杯測量這杯藍莓汁的密度，測得數據如圖所示，則倒入量筒中藍莓汁的質量是______ g，體積是______ cm3，藍莓汁的密度是______ kg/m3。實驗中，在將藍莓汁沿筒壁倒入量筒后，小淼立即讀出體積大小，則所測密度值偏______ 。

17. 利用高腳玻璃杯做幾個小實驗：
(1)倒入適量的水，用濕手摩擦杯口會發出聲音，是由于物體______ 產生的。改變杯內水量，聲音的______ 會發生改變。
(2)如圖所示，紙片被迅速擊打出去后，雞蛋落入杯中，是因?yàn)殡u蛋具有______ 。
(3)在水中裝滿水后，杯口朝下，豎直向上提杯(杯口未離開水面)的過程中，杯內水______ (選填“減少”或“充滿”)。
18. 請補全下面知識結構圖。

(1) ______ ；
(2) ______ ；
(3) ______ 。
19. 小鋒設計如圖所示的電路來判斷梅雨季節教室里相對濕度的變化。選用的器材有：3V電源、濕度傳感器(其電阻Rs的阻值隨相對濕度的增大而減小)、定值電阻R=2×103Ω、一只電壓表(量程為0～3V)等。當相對濕度為40%時，Rs=1×103Ω，電壓表示數為2V，則電壓表是并聯在______ 的兩端，當電壓表示數變大時，教室里相對濕度在______ 。
20. 學習電學知識后，小芳把裸銅線分別在兩個削尖的鉛筆芯上繞幾圈，使筆尖剛好接觸，如圖所示，接上9V的電源，接觸點出現了明亮的電火花，是因?yàn)殂U筆尖接觸處的______ ；若讓電火花更亮些，方法是______ ，原理是______ 。


三、作圖題（本大題共3小題，共6.0分）
21. 如圖，作出漂浮在水面上的物體所受的重力和浮力的示意圖。


22. 如圖，作出物體AB在平面鏡中所成的像A′B′。


23. 如圖，將帶有開關的五孔插座正確接入家庭電路中。


四、計算題（本大題共8小題，共42.0分）
24. 一個獎牌掛在彈簧測力計下，示數為1.8N。當獎牌浸沒在水中時，彈簧測力計的示數為1.6N。已知ρ水=1.0×103kg/m3，g取10N/kg。求：
(1)獎牌的質量。
(2)獎牌的體積。
25. 一款電保溫杯墊，如圖所示，能使杯墊上杯內的水持續保溫在55℃左右，功率為16W。把質量為200g、初溫為51℃的水倒入杯中保溫，5min后升高到55℃。已知c水=4.2×103J/(kg?℃)。求這段時間內：
(1)水吸收的熱量。
(2)杯墊消耗的電能。
(3)杯墊給水加熱的效率。
26. “探究光的反射規律”裝置如圖所示，白紙板放在水平桌面上，再將一塊平面鏡豎直放在紙板上，在紙板上安裝一支可自由移動的激光筆，使其發出的光緊貼紙板入射。
(1)圖中的入射角是______ 度。
(2)當______ 時，反射光線與入射光線重合。此時入射光線向右偏轉一定角度，反射光線向______ 偏轉。
(3)多次實驗在紙板上畫出入射光線和對應的反射光線后，發現沒有量角器，為了得出反射角等于入射角這一結論，你的操作是______ 。

27. 如圖所示，在估測薯片熱值的實驗中，小軍設計了兩種對水加熱的方式。
方式一：薯片在小燒杯中燃燒；
方式二：薯片在燃燒皿中燃燒。
兩種加熱方式中合理的是______ 。在進行實驗時，要讓薯片充分燃燒，操作是______ 。
用天平量取100g水，并測出一片薯片的質量，用以上選取的方式燃盡薯片，并用溫度計測出水升高的溫度，所測出的薯片熱值偏______ ，原因是______ 。

28. 同學們?cè)隗w育課上做仰臥起坐，前半段是背部由平躺地面變成脊柱彎曲，后半段是上半身完全離開地面。
(1)仰臥起坐時，人體可看成杠桿模型，O為支點，肌肉的拉力F為動力。如圖所示，請畫出杠桿模型的阻力臂l。
(2)先將頭向前抬起，可以減小______ 力臂。在平躺至坐起的過程中，運動員肌肉所施加的動力變化情況是______ 。
(3)同學們可以改變仰臥起坐的快慢，來控制體育鍛煉的效果，從物理學角度分析，其實質是改變______ 的大小。
29. 小紅用如圖1所示的電路測量定值電阻Rx的阻值。

(1)在圖1中連接錯誤的一根導線上打叉并改正(要求滑片P左移時，電流表示數變大)。
(2)正確連接電路，閉合開關后，發現無論怎樣移動滑動變阻器的滑片P，電流表始終無示數，電壓表示數接近電源電壓，其原因是______ 。排除故障后，移動滑片P，當電壓表示數為1.5V時，電流表示數如圖2所示，則定值電阻Rx= ______ Ω。小紅認為電阻值已經測出，便開始整理實驗器材，她的實驗不足之處是______ 。
(3)小紅繼續測量小燈泡的阻值，但發現電壓表已損壞，于是找來一個電阻箱，設計如圖3所示電路。操作如下：
①將待測的小燈泡接入電路中M、N兩點間，閉合開關，電流表示數為I；
②取下小燈泡，將電阻箱接入M、N兩點間，調節電阻箱，使______ ，此時電阻箱示數如圖4所示，則小燈泡的阻值約為_(kāi)_____ Ω。
30. 在學習了機械效率的相關知識后，課外研究小組有同學猜想：同一個機械的機械效率是不變的。為了驗證猜想，他們用如圖所示的滑輪組進行實驗，改變鉤碼個數，用彈簧測力計沿豎直方向拉著細繩，使鉤碼勻速向上運動，測得的數據如表1。
表1
實驗
次數
鉤碼重G/N
鉤碼上升的高度h/m
繩端拉力F/N
繩端移動距離s/m
有用功W有用/J
總功W總/J
機械效率η/%
1
2
0.1
1.0
0.3
0.2
0.30
66.7
2
3
0.1
1.4
0.3
0.3
0.42
71.4
3
5
0.1
2.2
0.3
0.5
0.66
75.8
(1)分析表中的數據，他的猜想是______ (選填“正確”或“錯誤”)的。
(2)實驗小組又進行了如下的探究：改變滑輪的個數組成不同的滑輪組，仍用彈簧測力計沿豎直方向向上勻速拉動細繩，測得的數據如表2。
表2
實驗次數
動滑輪個數
鉤碼重G/N
繩端拉力F/N
鉤碼上升的高度h/m
繩端移動距離s/m
有用功W有用/J
總功W總/J
機械效率η/%
4
1
6
3.6
0.2
0.4
1.2
1.44
83.3
5
2
6
2.4
0.2
0.8
1.2
1.92
62.5
6
3
6
2.2
0.2
1.2
1.2
2.64
45.5
分析數據可知：物重相同，動滑輪個數越多越省力，但機械效率越______ 。進一步分析還發現，當滑輪組越來越省力時，它的額外功越來越大，甚至?xí)霈F(xiàn)額外功______ 有用功的情況，所以設計一個機械模型時，既要考慮省力，還要考慮______ 。
(3)根據表2中的數據，如果增加動滑輪個數繼續實驗，將會出現的困難是______ ，你的改進方法是______ 。
31. “芒種”前后是麥子成熟收割的時間，需要及時把麥子顆粒歸倉。

(1)如圖1所示是古代農人打麥的場景，把打麥工具高高舉起，它的重力勢能變______ 。
(2)現在很多地方都用聯合收割機收割麥子，某收割機的參數如表
割幅
2.2/2.5
履帶接地總面積(m2)
3.6
喂入量(kg/s)
3/4/4.5
功率(kW)
60
發動機效率
40%
油箱容積(L)
72
滿油時整機質量
2880
①滿油時收割機對水平地面的壓強是______ Pa。(g取10N/kg)
②如圖2所示，收割過程中收割機相對于同行的裝載機是______ (選填“運動”或“靜止”)的；收割機功率保持60kW不變，收割過程中減慢行駛速度，是為了______ 。收割一塊地的麥子，耗時0.5h，該收割機做功______ J，在此過程中消耗柴油______ kg。(q柴油約為4×107J/kg)
(3)“喂入量”是收割機在單位時間內收獲的作物量，它受很多因素的影響。某次收割時作業速度與喂入量之間的關系如圖3所示，當作業速度為4km/h時，喂入量是______ kg/s，出現這一結果，你認為作物的______ 會對喂入量產生影響。
答案和解析

1.【答案】A?
【解析】解：A、液晶電視機正常工作的電流約0.45A，其功率在P=UI=220V×0.45A≈100W左右，故A符合實際；
B、10個雞蛋的質量約1斤，1斤=500g，所以?xún)蓚€(gè)雞蛋的質量在100g左右，故B不符合實際；
C、人正常時的體溫約為37℃，洗澡水的溫度略大于人體溫度時會感到比較舒適，若低于35℃，人會感到冷，故C不符合實際；
D、人正常騎自行車的速度約為5m/s=18km/h，故D不符合實際。
故選：A。
不同物理量的估算，有的需要憑借生活經驗，有的需要簡單的計算，有的要進行單位的換算，最后判斷最符合實際的是哪一個。
物理與社會生活聯系緊密，多了解一些生活中的常見量的值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。

2.【答案】D?
【解析】解：A、水中倒影屬于平面鏡成像，屬于光的反射現象，故A錯誤；
B、“潭清疑水淺”屬于光的折射現象，故B錯誤；
C、樹蔭下的光斑，是小孔成像，是光在均勻介質中沿直線傳播形成的，故C錯誤；
D、海市蜃樓，是光在不均勻的空氣中傳播形成的，屬于光的折射，故D正確；
故選：D。
(1)光在同種、均勻、透明的介質中沿直線傳播，光的直線傳播形成的現象包括：小孔成像，影子的形成，日、月食的形成等；
(2)光在傳播的過程中遇到物體表面?zhèn)鞑シ较虬l(fā)生改變，叫做光的反射，平面鏡成像、水面成像等就是光的反射形成的；
(3)光在同一種不均勻的介質中或者從一種介質斜射入另一種介質時，光的傳播方向會發生偏折，叫做光的折射，例如：海市蜃樓，凸透鏡成像等都屬于光的折射現象。
本題考查了學生對光的直線傳播、反射以及折射這三種光學現象的掌握情況，屬于基礎知識的考查，相對比較簡單。

3.【答案】C?
【解析】解：冰箱門附近會出現“白氣”是水蒸氣遇冷液化成的小水珠。
故選：C。
液化指物質由氣態轉變成液態，液化要放熱。
本題考查了液化現象，屬于基礎題。

4.【答案】D?
【解析】解：A.只提高電源電壓，由I=UR可知，電路中電流增大，電磁鐵磁性增強，能吸引更多大頭針，故A不符合題意；
B.將滑片P向左移動，滑動變阻器接入電路中電阻變小，由I=UR可知，電路中電流增大，電磁鐵磁性增強，能吸引更多大頭針，故B不符合題意；
C.增加螺線管線圈的匝數，電磁鐵磁性增強，能吸引更多大頭針，故C不符合題意；
D.只將鐵芯換成同規格的銅芯，銅芯不能被磁化，電磁鐵磁性減弱，不能吸引更多大頭針，故D符合題意。
故選：D。
影響電磁鐵磁性強弱的因素主要有電流的大小、線圈的匝數、鐵芯的有無，在研究過程中和分析實驗結論時，都要注意控制變量法的運用，這樣才能得出具有普遍意義的規律。
本題考查了電磁鐵磁性強弱的影響因素等知識點，是一道基礎題。

5.【答案】B?
【解析】解：A.沙漠地區的砂石多，白天太陽照射，砂石吸收熱量，由于砂石的比熱容小，因此溫度變化大，氣溫升得很高；晚上，砂石放出熱量，由于砂石的比熱容小，因此溫度變化大，氣溫降得很低，故會出現早晚溫差大的現象，故A錯誤；
B.水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多；吸收或放出相同的熱量，水升高或降低的溫度少，因此汽車發動機常用水做冷卻劑，故B正確；
C.水的比熱容較大，所以濕泥土的比熱容比干泥土要大一些；在陽光照射下吸熱相同，由Δt=Q吸c(diǎn)m可知，濕泥土升溫慢一些，干泥土的溫度升高得更快，故C錯誤；
D.因?yàn)樯匙拥谋葻崛葺^小，白天，吸收熱量后，沙子的溫度升高的多，氣溫較高；夜晚，放出熱量后，沙子的溫度下降的多，氣溫較低；由此可知沙漠地區白天黑夜的溫差大，產生了“早穿棉襖午穿紗，圍著火爐吃西瓜”的現象，故D錯誤。
故選：B。
水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多；吸收或放出相同的熱量，水升高或降低的溫度少，據此分析。
本題是“比熱容知識”的一個應用。我們要學會使用所學物理知識來解釋我們生活中的有關現象。

6.【答案】D?
【解析】解：
由題知，前門來人按下開關時燈亮，后門來人按下開關時，門鈴響，說明兩用電器互不影響、能獨立工作，即電燈和電鈴應并聯，且前門開關控制電燈、后門開關控制電鈴，由電路圖可知，只有D符合題意。
故選：D。
由題意可知，燈泡和電鈴可以獨立工作、互不影響即為并聯，且前門開關控制燈、后門開關控制電鈴。
本題考查了電路設計，根據題意得出燈泡和電鈴的連接方式及位置是解決本題的關鍵。

7.【答案】C?
【解析】解：①質量是物體的一種屬性，指物體所含物質的多少，與是否有重力無關，故①錯誤；
②摩擦力的產生，與是否有重力無關，故②錯誤；
③若重力突然消失，火焰的形狀是球形的，故③正確；
④重力的方向總是豎直向下，若重力突然消失，瀑布將消失，故④正確。
故選：C。
(1)物體之間產生摩擦力必須要具備以下三個條件：兩物體相互接觸，接觸面粗糙，兩物體發生相對運動或相對運動趨勢；
(2)質量是物體的一種屬性，指物體所含物質的多少，與是否有重力無關；
(3)重力是由于地球?qū)ξ矬w的吸引而產生的力，地球附近的一切物體都受到重力的作用。根據重力的方向總是豎直向下，可對很多現象做出判斷。
知道摩擦力、重力產生的原因，知道質量是物質本身的一種屬性是解題的關鍵。

8.【答案】B?
【解析】解：A、對微觀世界的探索是由大到小不斷深入的，故A正確；
B、電子的發現說明原子是由更小的微粒組成，故B錯誤；
C、“中國天眼”射電望遠鏡可以使人類對宇宙的探索越來越遠，故C正確；
D、宇宙是一個有層次的天體結構系統，故D正確。
故選：B。
宇宙和粒子的知識：分子動理論、人類對宇宙的認識、原子結構等，據此對選項中的描述做出判斷。
本題考查了我們對宏觀宇宙與微觀世界的認識，解答本題的關鍵是了解宇宙和分子動理論的基礎知識。

9.【答案】A?
【解析】解：A、大型客機飛行時機翼上表面空氣流速大，壓強小，下表面流速小壓強大，產生向上的升力，故A正確；
?B、安全錘做得很尖是在壓力一定時，減小受力面積，從而增大壓強，故B錯誤；
?C、自制氣壓計瓶?jī)?nèi)壓強等于外界大氣壓加上水柱的壓強，從山腳拿到山頂，大氣壓減小，內部壓強幾乎不變，因而水柱升高，說明玻璃管中液柱隨外界氣壓減小而升高，故C錯誤；
?D、向盛有剛沸騰的水的燒瓶底澆冷水，使得內部水蒸氣液化，內部壓強減小，減小了水面上方的氣壓從而降低水的沸點，故D錯誤；
故選：A。
(1)流體中流速大的位置壓強小；
(2)增大壓強的方法是增大壓力或減小受力面積；
(3)自制氣壓計的原理是瓶?jī)?nèi)壓強等于外界大氣壓加上水柱的壓強；
(4)液體的沸點隨氣壓的減小而降低。
本題考查改變壓強的方法、流體壓強、大氣壓的測量和液體沸點與氣壓關系，屬于綜合題，有一定的難度。

10.【答案】B?
【解析】解：閉合電路的一部分導體切割磁感線時產生感應電流，該過程為電磁感應現象；
AC、動力系統”是由四個獨立驅動電機構成的，有電動機和發電機。能量回收系統中驅動電機將車輛制動時部分能量轉化為電能是電磁感應，能量回收系統與發電機的原理相同，故AC錯誤；
B、四個獨立驅動電機可以單獨工作，是并聯的，故B正確；
D、能量回收時，蓄電池相當于用電器，故D錯誤。
故選：B。
并聯電路中各部分可以單獨工作；
閉合電路的一部分導體切割磁感線時產生感應電流，是電磁感應現象，是發電機的原理，是將機械能轉化為電能。
本題屬于信息給予的題目，解答的關鍵是理解電磁感應，由此即可做出判定。

11.【答案】A?
【解析】解：裝有水的杯子相當于凸透鏡，圖2、3中的鉛筆在凸透鏡的一倍焦距之內，成的是正立、放大的虛像，圖2中的鉛筆向前移，物距變小，像變小；
圖3中的鉛筆向后移動，隨著物距的變大，像變大；當物距大于焦距時成的是倒立、放大的實像，物距變大，像距變小，像變小，所以圖3中鉛筆向后移，像先變大后變小；
綜上所述，A正確。
故選：A。
由凸透鏡成像的規律知，當物距在一倍焦距以?xún)?nèi)時，成正立、放大的虛像；物體在一倍焦距到二倍焦距之間時，成倒立、放大的實像；物體在二倍焦距以外時，成倒立、縮小的實像；凸透鏡成實像時，物距變大，像距變小，像變小。
本題考查了凸透鏡成像規律的應用，屬于基礎題。

12.【答案】D?
【解析】解：AB、根據串聯電路的分壓原理可知，將定值電阻由10Ω改接成20Ω的電阻，電阻增大，其分得的電壓增大；探究電流與電阻的實驗中應控制電壓不變，根據串聯電路電壓的規律可知，為了保持定值電阻兩端電壓不變，應增大滑動變阻器分得的電壓，由串聯分壓的分壓原理可知，應增大滑動變阻器連入電路中的電阻，所以滑片應向左端移動，觀察電壓表，使電壓表的示數不變，故AB錯誤；
C、因?yàn)榇?lián)電路電流相等，所以I=UVR=U?UVR滑，當定值電阻最大為20Ω時且滑動變阻器的電阻最大時定值電阻兩端的電壓最小，最小為：UV20Ω=4.5V?UV25Ω，解得UV=2V；
由于滑動變阻器的規格為“20Ω0.5A”，電流表的量程為0～0.6A，所以電路的最大電流為0.5A，由歐姆定律，因此定值電阻兩端允許的最大電壓：U最大=I最大R1=0.5A×5Ω=2.5V；
故定值電阻兩端的電壓范圍為2V～2.5V，故C錯誤；
D、由串聯電路的電壓特點可知，滑動變阻器兩端的電壓：U滑=U?UV，
當接入10Ω的電阻時，電路中的電流：I1=UVR1=UV10Ω，滑動變阻器的電功率：P1=U滑I1=(U?UV)×UV10Ω，
當接入20Ω的電阻時，電路中的電流：I2=UVR2=UV20Ω，滑動變阻器的電功率：P2=U滑I2=(U?UV)×UV20Ω，
將R1由10Ω換成20Ω，正確操作是保持UV不變，則P1P2=(U?UV)×UV10Ω(U?UV)×UV20Ω=21，即P2=12P1，因此將R1由10Ω換成20Ω，正確操作后滑動變阻器的功率將變小，故D正確。
故選：D。
(1)根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓相同，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑片移動的方向；
(2)滑動變阻器接入最大電阻25Ω時，滑動變阻器分得的電壓最大，定值電阻分得的電壓最小，且定值電阻越小，定值電阻分得的電壓越小，而要保證用三個電阻都能順利完成實驗，則控制定值電阻兩端的最小電壓應以最大定值電阻20Ω分得的最小電壓為準；根據題意分析出電路中允許通過的最大電流，利用歐姆定律求出定值電阻兩端允許的最大電壓，進而求出定值電阻兩端所控制的電壓范圍；
(3)根據串聯電路的電壓特點表示出滑動變阻器兩端的電壓，根據歐姆定律表示出電路中的電流，根據P=UI表示出滑動變阻器的功率，進而比較由10Ω換成20Ω，正確操作后滑動變阻器的功率變化情況。
本題探究電流與電阻的關系，考查控制變量法、串聯電路的特點、歐姆定律和電功率公式的應用，有一定難度。

13.【答案】電? 可再生? 運動狀態?
【解析】解：太陽能電池板將太陽能轉化為電能；
太陽能可以從自然界源源不斷地得到，屬于可再生能源；
利用壓力差的原理讓液體燃料流動起來，這說明力可以改變物體的運動狀態。
故答案為：電；可再生；運動狀態。
(1)太陽能電池是把太陽能轉化為電能；
(2)短期內可以從自然界得到補充的能源是可再生能源；短期內不能在自然界得到補充的能源是不可再生能源；
(3)力的作用效果有二：改變物體的運動狀態，改變物體的形狀。
本題考查的是力的作用效果和太陽能，屬于基礎知識的考查，難度不大。

14.【答案】空氣? 縮小? u>2f? 電磁?
【解析】解：發令槍響起后，遠處小明聽到的槍聲是通過空氣傳播的；
攝像機的鏡頭相當于一個凸透鏡，其成像的原理是：當物距大于二倍焦距時，凸透鏡成倒立縮小的實像；
手機信號是通過電磁波傳播的，市民通過電磁波將手機拍的照片發朋友圈。
故答案為：空氣；縮??；u>2f；電磁。
(1)聲音的傳播需要介質，固體、液體、氣體都可以傳聲；
(2)攝像機的鏡頭相當于一個凸透鏡，其成像的原理是：當物距大于二倍焦距時，凸透鏡成倒立縮小的實像；
(3)電磁波能傳遞信息。
本題考查的聲音的傳播、照相機的成像原理、電磁波。

15.【答案】摩擦? 磁極間的相互作用規律? 12?
【解析】解：在地球上，列車受重力的作用，車與軌道間的摩擦力；
磁懸浮列車?yán)么艠O間的相互作用規律實現列車與軌道之間的懸??；
列車通過這段距離需要的時間t=sv=200km1000km/h=0.2h=12min。
故答案為：(1)摩擦；(2)磁極間的相互作用規律；(3)12。
摩擦力的概念是：兩個互相接觸的物體，當它們做相對運動時，在接觸面上會產生一種阻礙相對運動的力，這種力就叫摩擦力；
磁懸浮列車?yán)么艠O間的相互作用規律實現列車與軌道之間的懸??；
列車運行的時間可通過公式v=sv變形來求出；
本題考查速度公式的應用和摩擦力等，知道摩擦力的定義和產生原因是解決該題的關鍵。

16.【答案】透光性? 分子在不停地做無規則運動? 26? 20? 1.3×103? 大?
【解析】解：(1)能透過玻璃杯看到藍莓汁，是因?yàn)椴ＡУ耐腹庑院?。靜置一段時間后，藍莓汁的顏色變均勻，是因?yàn)榉肿釉诓煌５刈鰺o(wú)規則運動。
(2)如圖所示，則倒入量筒中藍莓汁的質量是m=m總?m剩=(20g+20g+5g+4.4g)?(20g+3.4g)=49.4g?23.4g=26g，
由量筒的示數可知，藍莓汁的體積是：V=20cm3，
則藍莓汁的密度是：ρ=mV=26g20cm3=1.3g/cm3=1.3×103kg/m3。
實驗中，在將藍莓汁沿筒壁倒入量筒后，如果立即讀出體積大小，由于量筒壁上會粘有藍莓汁，會導致體積測量值偏小，則所測密度值偏大。
故答案為：透光性；分子在不停地做無規則運動；26；20；1.3×103；大。
(1)玻璃具有良好的透光性；一切物質的分子都在不停地做無規則運動；
(2)天平在讀數時，其示數等于砝碼的質量與游碼的示數之和，兩次測量的數據之差，就是倒入量筒中液體的質量；通過量筒讀數液體的體積，利用公式ρ=mV可計算液體的密度；由于倒入液體時，量筒壁上會粘有液體，會造成體積讀數偏小，則密度計算值偏大。
本題考查了液體密度測量實驗中天平與量筒的讀數、密度公式的計算、誤差的分析，同時還考查了對物質特性和分子運動的認識，有一定綜合性。

17.【答案】振動? 音調? 慣性? 充滿?
【解析】解：(1)用濕手摩擦杯口杯口時，杯子由于振動發聲，說明聲音是由物體的振動產生的；
改變杯內水量，杯子振動的頻率變化，音調改變；
(2)紙片被迅速擊打出去后，板上的雞蛋不隨紙板一起飛出的原因是雞蛋具有慣性，要保持原來的靜止?fàn)顟B(tài)，用力迅速擊打硬紙板，硬紙板飛出去，雞蛋由于慣性沒有一起飛出，在重力的作用下落入杯中；
(3)在本實驗中，杯內是充滿水而沒有空氣的，當豎直向上提杯時，雖然杯內水柱有向下的壓強，但這個壓強遠小于大氣壓，所以水柱不會下降，故杯內仍然是充滿水的。
故答案為：(1)振動；音調；(2)慣性；(3)充滿。
(1)聲音是由物體振動產生的，音調由頻率決定；
(2)任何物體都有保持原來運動狀態不變的性質叫慣性；
(3)抓住杯底向上提時，杯內是充滿水而沒有空氣的，故在外界大氣壓的作用下，水柱不會下降。
本題考查了聲音的產生及音調、慣性現象、大氣壓強的存在。

18.【答案】轉移? 做功? 彈性勢能?
【解析】解：(1)熱傳遞的實質是內能的轉移；
(2)做功的實質是能量之間的相互轉化；
(3)動能與勢能之間的相互轉化包括動能和重力勢能之間的轉化，以及動能和彈性勢能之間的轉化。
故答案為：(1)轉移；(2)做功；(3)彈性勢能。
(1)熱傳遞使物體內能發生改變的實質是：同一種形式的能量(內能)發生了轉移；
(2)做功使物體的內能改變的實質：其他形式的能量與內能之間的相互轉化；
(3)勢能：彈性勢能和重力勢能統稱為勢能。
本題考查了改變物體內能的方式——做功和熱傳遞、動能和勢能的轉化，要認真理解和掌握，屬于基礎性題目。

19.【答案】R? 變大?
【解析】解：(1)由圖知濕度傳感器Rs與定值電阻R串聯，
則當相對濕度為40%時，Rs=1×103Ω，總電阻為：R總=Rs+R=1×103Ω+2×103Ω=3×103Ω，
所以，電路的電流為：
I=UR總=3V3×103Ω=1×10?3A；
根據I=UR可得，濕度傳感器Rs與定值電阻R兩端的電壓分別為：
Us=IRs=1×10?3A×1×103Ω=1V，
UR=IRR=1×10?3A×2×103Ω=2V，
已知電壓表示數為2V，則電壓表并聯在定值電阻R的兩端；
(2)當電壓表示數變大時，根據I=UR可知電路中的電流變大，電路中的總電阻變??；
根據串聯電路的總電阻等于各用電器的電阻之和可知：電阻Rs的阻值變小；
由于電阻Rs的阻值隨相對濕度的增大而減小，則教室里相對濕度的變大。
故答案為：R；變大。
(1)由圖知濕度傳感器Rs與定值電阻R串聯，根據串聯電路的特點和歐姆定律求出電路中電流，根據歐姆定律分別求出Rs與R兩端的電壓，與電壓表示數比較即可判斷；
(2)當電壓表示數變大時，根據歐姆定律可知電路中電流變化和總電阻的變化，根據串聯電路的電阻特點可知Rs阻值的變化，由于電阻Rs的阻值隨相對濕度的增大而減小，據此可判斷教室里相對濕度的變化。
本題是一道信息給予題，認真審題、根據題意獲取所需信息，應用串聯電路特點與歐姆定律即可正確解題。

20.【答案】電阻較大? 增大電源電壓? Q=I2Rt?
【解析】解：由于削尖的鉛筆芯橫截面積較小，相同長度時，電阻較大，根據焦耳定律Q=I2Rt可知，電流和通電時間不變時，電阻越大，產生的熱量越多，所以接上9V的電源，接觸點出現了明亮的電火花；
若讓電火花更亮些，應在相同時間內使筆尖放出更多的熱量，因此可以增大電源的電壓來增大電流，或者把鉛筆尖削的更尖些來增大電阻，實驗原理是焦耳定律即Q=I2Rt。
故答案為：電阻較大；增大電源的電壓；Q=I2Rt。
(1)影響電阻大小的因素是：材料、長度、橫截面積、溫度，其他條件相同時，橫截面積越小，電阻越大；
(2)電阻不變時，電壓越高，電流就會越大，根據焦耳定律Q=I2Rt可知，電阻和通電時間不變時，電流越大，產生的熱量越多。
熟練應用焦耳定律、知道影響電阻大小的因素即可正確解題。

21.【答案】解：物體漂浮時受到的浮力等于重力，重力從重心豎直向下畫，浮力從重心豎直向上畫，如圖：
?
【解析】物體漂浮在水面上靜止，則受到的重力G和浮力F浮是一對平衡力，大小相等，方向相反，重力的方向是豎直向下，作用點都在重心，據此作圖。
本題考查了力的示意圖的畫法和物體浮沉條件的靈活運用。

22.【答案】解：分別作出物體AB端點A、B關于平面鏡的對稱點A′、B′，用虛線連接A′、B′即為AB在平面鏡中的像。如圖所示：?
【解析】平面鏡成像的特點是：像物大小相等、到平面鏡的距離相等、連線與鏡面垂直、左右互換，即像物關于平面鏡對稱，利用這一對稱性作出AB的像。
根據平面鏡成像特點作圖，只要作出端點對應對應的像點，連接即為整個物體的像，別忘了虛像用虛線連接。

23.【答案】解：由圖知，帶保險絲的為火線，開關要接在火線上，控制右孔，左孔接在零線上，圖中上孔已經接入地線，如圖所示：
?
【解析】插座的接法：上孔接地線；左孔接零線；右孔接火線，如果有開關，開關要接在火線上。
根據保險絲可判斷出火線，開關要控制火線，再根據左零、右火、上接地可進行連接，難度不大。

24.【答案】解：(1)獎牌的質量為：
m=Gg=1.8N10N/kg=0.18kg；
(2)獎牌浸沒在水中時受到的浮力為：
F浮=G?F′=1.8N?1.6N=0.2N；
獎牌的體積為：
V=V排=F浮ρ水g=0.2N1.0×103kg/m3×10N/kg=2×10?5m3。
答：(1)獎牌的質量為0.18kg。
(2)獎牌的體積為2×10?5m3。?
【解析】(1)根據m=Gg求出獎牌的質量；
(2)獎牌的重力和獎牌浸沒在水中時彈簧測力計的示數之差即為F浮，根據V=V排=F浮ρ水g求出獎牌的體積。
此題考查了重力公式的應用、浮力公式的應用，難度不大，屬基礎題。

25.【答案】解：(1)水吸收的熱量：Q吸=c水m(t?t0)=4.2×103J/(kg?℃)×200×10?3kg×(55℃?51℃)=3.36×103J；
(2)杯墊消耗的電能：W=Pt′=16W×5×60s=4.8×103J；
(3)杯墊給水加熱的效率：η=Q吸W×100%=3.36×103J4.8×103J×100%=70%。
答：(1)水吸收的熱量為3.36×103J；
(2)杯墊消耗的電能為4.8×103J；
(3)杯墊給水加熱的效率為70%。?
【解析】(1)知道水的質量、比熱容、初溫和末溫，利用Q吸=cm(t?t0)求出水吸收的熱量；
(2)根據W=Pt求出杯墊消耗的電能；
(3)根據效率公式求出杯墊給水加熱的效率。
本題是一道電熱綜合題，主要考查吸熱公式、電功公式以及效率公式的應用，是一道基礎題。

26.【答案】50? 入射角為0°? 左? 讓光線逆著原反射光線的方向射向鏡面，會發現光線原路返回，這時的入射角為原來的反射角，反射角為原來的入射角，所以反射角等于入射角?
【解析】解：(1)入射角是入射光線與法線的夾角，則圖中的入射角是90°?40°=50°；
(2)讓入射光線沿紙板上某一角度線射向鏡面上的O點，觀察反射光線方向，可發現反射光線與入射光線分居法線兩側，所以說明了反射光線與入射光線分居法線兩側；當入射角為0°時，反射光束與入射光束、法線重合；
當入射光線從與反射光線重合的位置向右偏轉一定角度時，反射光線會與入射光線分居在法線兩側，所以反射光線向左偏轉；
(3)如果讓光線逆著原反射光線的方向射向鏡面，會發現光線原路返回，這時的入射角為原來的反射角，反射角為原來的入射角，所以反射角等于入射角。
故答案為：(1)50；(2)入射角為0°；左；(3)讓光線逆著原反射光線的方向射向鏡面，會發現光線原路返回，這時的入射角為原來的反射角，反射角為原來的入射角，所以反射角等于入射角。
(1)入射角是入射光線與法線的夾角；
(2)光的反射定律：反射光線、入射光線與法線在同一平面內，反射光線與入射光線分居法線兩側，反射角等于入射角；
(3)根據入射光線和反射光線的位置互換進行實驗，觀察反射光線與原來入射光線的關系得出結論。
本題考查了探究光的反射的實驗。光的反射遵循反射定律：反射光線、入射光線、法線在同一平面內，反射光線和入射光線分居法線的兩側，反射角等于入射角。

27.【答案】方式二? 用吹風機加快薯片周?chē)目諝饬鲃?dòng)速度? 小? 薯片燃燒放出的熱量不能完全被水吸收?
【解析】解：兩種加熱方式中合理的是薯片在燃燒皿中燃燒，實驗更安全；
在進行實驗時，要讓薯片充分燃燒，操作是用吹風機加快薯片周?chē)目諝饬鲃?dòng)速度；
所測出的薯片熱值偏小，熱傳遞過程存在熱損耗，薯片燃燒放出的熱量不能完全被水吸收。
故答案為：方式二；用吹風機加快薯片周?chē)目諝饬鲃?dòng)速度；薯片燃燒放出的熱量不能完全被水吸收。
薯片在燃燒皿中燃燒符合實驗操作要求；
加快燃料周?chē)目諝饬鲃?dòng)速度，使燃料與氧氣充分接觸，可使燃料燃燒更充分；
熱傳遞過程存在熱損耗，薯片燃燒放出的熱量不能完全被水吸收，據此分析所測出的薯片熱值變化。
本題估測薯片的熱值實驗，考查操作過程和對實驗結論的分析。

28.【答案】阻? 變小? 功率?
【解析】解：(1)過支點O做阻力G的作用線的垂線，該垂線段為阻力臂l，如圖所示：
；
(2)先將頭向前抬起，人的重心向右移動，可以減小阻力臂；在平躺至坐起的過程中，動力臂不變，阻力不變，阻力臂變小，根據杠桿的平衡條件可知，動力會變小；
(3)做仰臥起坐時，每次所做的功相同，同學們可以改變仰臥起坐的快慢，則做功的功率發生了改變，所以其實質是改變功率的大小。
故答案為：(1)見解析；(2)阻；變??；(3)功率。
(1)從支點到力的作用線的距離叫做力臂；
(2)根據杠桿的平衡條件分析；
(3)根據功率的定義分析。
本題考查了杠桿的平衡條件的應用、力臂的畫法、功率的概念等知識，難度不大。

29.【答案】Rx斷路? 5? 實驗數據誤差較大? 電流表示數仍為I? 8.2?
【解析】解：(1)原電路圖中，定值電阻Rx和電壓表沒有接入電路，是錯誤的，在測量定值電阻Rx的阻值實驗中，定值電阻Rx、滑動變阻器和電流表串聯，電壓表并聯在定值電阻Rx兩端；滑片P左移時，電流表示數變大，說明滑動變阻器阻值變小，故滑動變阻器選用左下接線柱與定值電阻Rx串聯，如下圖所示：
；
(2)閉合開關后，發現無論怎樣移動滑動變阻器的滑片P，電流表始終無示數，說明電路可能斷路，電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，即其原因是Rx斷路；
當電壓表示數為1.5V時，電流表示數如圖2所示，電流表選用小量程，分度值0.02A，其示數為0.3A，則定值電阻Rx的阻值為：
Rx=UxIx=1.5V0.3A=5Ω；
只測了一組數據，實驗數據誤差較大；
(3)實驗步驟：
①將待測的小燈泡接入電路中M、N兩點間，閉合開關，電流表示數為I；
②取下小燈泡，將電阻箱接入M、N兩點間，調節電阻箱，使電流表示數仍為I，
根據等效替代法，此時電阻箱的阻值等于小燈泡的阻值；
電阻箱示數如圖4所示，R=0×100Ω+0×10Ω+8×1Ω+2×0.1Ω=8.2Ω，故小燈泡的阻值約為8.2Ω。
故答案為：(1)見解答圖；(2)Rx斷路；5；實驗數據誤差較大；(3)②電流表示數仍為I；8.2。
(1)原電路圖中，定值電阻Rx和電壓表沒有接入電路，是錯誤的，在測量定值電阻Rx的阻值實驗中，定值電阻Rx、滑動變阻器和電流表串聯，電壓表并聯在定值電阻Rx兩端；滑片P左移時，電流表示數變大，說明滑動變阻器阻值變小，據此確定滑動變阻器選用的下端接線柱；
(2)閉合開關后，發現無論怎樣移動滑動變阻器的滑片P，電流表始終無示數，說明電路可能斷路，電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了；
根據電流表選用量程確定分度值讀數，利用R=UI求出Rx的阻值；為了減小實驗誤差，應多測幾組數據求平均值；
(3)根據等效替代法分析回答；
電阻箱的讀數方法：各旋盤對應的指示點(圖中的小三角)的示數乘以面板上標記的倍數，然后加在一起，就是接入電路的阻值。
本題測電阻的阻值實驗，考查了電路連接、電路故障、電阻的計算及設計實驗方案測電阻的能力。

30.【答案】錯誤? 低? 大于? 機械效率? 繩端移動距離太長，不便操作? 降低重物上升的高度?
【解析】解：(1)由表1可知，當鉤碼重不同，滑輪組的機械效率不同，說明同一個滑輪組提升不同重物的機械效率是不同的，故他的猜想是錯誤的；
(2)由表2可知，物重相同，動滑輪個數越多，繩端拉力F越小，即越省力，但機械效率越低；
由第6次實驗可知，W總=2.64J，W有用=1.2J，此時W額=W總?W有用=2.64J?1.2J=1.44J>W有用=1.2J，即當滑輪組越來越省力時，它的額外功越來越大，甚至?xí)霈F(xiàn)額外功大于有用功的情況，所以設計一個機械模型時，既要考慮省力，還要考慮機械效率；
(3)如果增加動滑輪個數繼續實驗，那么承擔重物的繩子段數n越大，若重物上升高度相同，根據s=nh可知，繩端移動距離越長，給實驗操作帶來不便，即會出現的困難是繩端移動距離太長，不便操作，故改進方法是降低重物上升的高度。
故答案為：(1)錯誤；(2)低；大于；機械效率；(3)繩端移動距離太長，不便操作；降低重物上升的高度。
(1)根據表1中的數據分析回答；
(2)根據表2中的數據分析回答；根據W總=W有用+W額進行分析；
(3)根據s=nh分析回答。
探究影響滑輪組機械效率的因素，需要應用控制變量法；滑輪組的機械效率的高低與提起的物重、動滑輪的重、繩重、摩擦有關。與滑輪的繞法、升高的距離沒有關系。

31.【答案】大? 8000? 靜止? 增大牽引力? 1.08×108? 6.75? 2.4? 割幅?
【解析】解：(1)如圖1所示把打麥工具高高舉起，它的重力勢能變大；
(2)①滿油時收割機的重力為：G=mg=2880kg×10N/kg=2.88×104N，收割機對水平地面的壓強為：p=FS=2.88×104N3.6m3=8000Pa；
②如圖2所示，收割過程中收割機相對于同行的裝載機位置沒有變化，所以是靜止的；
根據P=Wt=Fst=Fv知，收割機功率保持60kW不變，收割過程中減慢行駛速度，是為了增大牽引力；
收割一塊地的麥子，耗時0.5h，根據P=Wt得，該收割機做功為：W=Pt=60×103W×0.5×3600s=1.08×108J，發動機的效率為η=40%，根據效率公式得，Q=Wη=1.08×108J40%=2.7×108J
根據Q=qm得，在此過程中消耗柴油為：m柴油=Qq柴油=2.7×108J4×107J/kg=6.75kg；
(3)由圖3知，當作業速度為4km/h時，喂入量是2.4kg/s，出現這一結果，作物的割幅會對喂入量產生影響。
故答案為：(1)大；(2)①8000；②靜止；增大牽引力；1.08×108；6.75；(3)割幅。
(1)重力勢能的大小與兩個因素有關：一個是物體的質量，另一個是物體距零勢能面的高度；
(2)①求出滿油時收割機的重力，收割機對水平地面的壓力等于其重力，根據p=FS可求出收割機對水平地面的壓強；
②物體相對于參照物的位置發生變化，是運動的，否則，是靜止的；
根據P=Wt=Fst=Fv進行解答；
根據P=Wt的變形式W=Pt可求出收割機做的功；知道發動機的效率，根據效率公式求出柴油完全燃燒放出的熱量，再根據Q=qm求出在此過程中消耗柴油的質量；
(3)由圖3和收割機的參數如表進行解答。
本題考查了影響重力勢能的因素、壓強、運動的相對性、功率公式的應用、燃燒放熱公式的應用、影響“喂入量”的因素等，綜合性強，難度不大。
